HELUKABEL. Каталог продукции (2015 год) - часть 10





JZ-600 HMH-C

гибкий кабель управления, безгалогеновый,

трудновоспламеняемый, маслостойкий

1)

0,6/1 кВ, экранированный, ЭМС, с разметкой

метража







AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

14

298,0

148,0

12,8

3 G 2,5

12878

6

1395,0

807,0

25,7

4 G 16

12894

6

1870,0

940,0

28,5

5 G 16

12895

14

345,0

169,0

13,8

4 G 2,5

12879

14

427,0

220,0

15,0

5 G 2,5

12880

6

2720,0

1345,0

31,4

7 G 16

12896

14

561,0

284,0

16,3

7 G 2,5

12881

4

2465,0

920,0

28,2

3 G 25

12897

14

857,0

470,0

21,6

12 G 2,5

12882

4

2750,0

1169,0

31,3

4 G 25

12898

14

1355,0

572,0

25,2

18 G 2,5

12883

4

3490,0

1420,0

34,5

5 G 25

12899

14

1995,0

740,0

30,0

25 G 2,5

12884

2

3230,0

1250,0

31,2

3 G 35

12900

12

391,0

178,0

14,6

3 G 4

12885

2

4100,0

1680,0

34,5

4 G 35

12901

12

527,0

234,0

15,7

4 G 4

12886

2

4950,0

2020,0

38,0

5 G 35

12902

12

700,0

284,0

17,2

5 G 4

12887

1

5780,0

2370,0

40,5

4 G 50

12903

10

629,0

245,0

15,9

3 G 6

12888

2/0

7480,0

3257,0

46,0

4 G 70

12904

10

731,0

316,0

17,4

4 G 6

12889

3/0

10220,0

4060,0

51,3

4 G 95

12905

10

1105,0

442,0

19,2

5 G 6

12890

4/0

13750,0

5231,0

56,4

4 G 120

12906

8

1125,0

367,0

19,8

3 G 10

12891

4/0

15900,0

6794,0

64,4

4 G 150

12907

8

1345,0

549,0

21,5

4 G 10

12892

8

1635,0

604,0

23,5

5 G 10

12893



Допускаются технические изменения. (RA03)

Гибкие кабели управления / Безгалогеновые кабели управления

101

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JB-750 HMH-C

безгалогеновый, трудновоспламеняемый, гибкий кабель

управления, с цветовой маркировкой, маслостойкий

1)

с медным экраном, ЭМС, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Безгалогеновый гибкий кабель управления,
на основании DIN VDE 0285-525-2-51
/DIN EN 50525-2-51 и DIN VDE
0285-525-3-11/DIN EN 50525-3-11

¹) В особых случаях применения
рекомендуем проконсультироваться с
производителем

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Изоляция жил – безгалогеновый
полимерный материал TI6 в соответствии
с DIN VDE 0207-363-7 / DIN EN 50363-7

• Температурный диапазон

подвижно от -15 °C до +70 °C
стационарно от -40 °C до +70 °C

Испытания

Маркировка жил в соответствии с DIN VDE
0293-308

Испытания на огнестойкость в соответствии
с DIN VDE 0482-332-3, BS 4066 ч. 3/ DIN

• Номинальное напряжение

U

0

/U 450/750 В

Жила заземления – желто-зеленая

EN 60332-3/IEC 60332-3 (DIN VDE 0472
раздел 804, тип испытания С)

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

3000 В

• Сопротивление связи

макс. 250 Ом/км

Разделительная пленка

Самозатухающий, не распространяющий
горение материал в соответствии с VDE

Экранирующая оплетка из луженой медной
проволоки, покрытие прибл. 85 %

• Минимальный радиус изгиба

подвижно 12,5x Ø кабеля
стационарно 4x Ø кабеля

0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

Оболочка – безгалогеновый полимерный
материал TM7 в соответствии с
DIN VDE 0207-363-8 / DIN EN 50363-8

• Стойкость к радиации

до 100x10

6

сДж/кг (до 100 Мрад)

Коррозионная активность газов сгорания
в соответствии с DIN VDE 0482 раздел

Цвет оболочки – серый (RAL 7001)

267/EN 50267-2-2/IEC 60754-2 (DIN VDE
0472 раздел 813)

С разметкой метража



Безгалогеновый в соответствии с DIN VDE
0482 раздел 267/EN 50267-2-1/
IEC 60754-1 (DIN VDE 0472 раздел 815)

Примечания

G = с желто-зеленой жилой заземления

Пригодность для чистых помещений
протестирована на аналогах. Если кабель

Плотность дыма в соответствии с VDE 0482
ч. 1034-1+2 / IEC 61034-1+2 / DIN EN

предназначен для чистых помещений,
необходимо делать примечание в заказе.

61034-1+2 / BS 7622 ч. 1+2 (DIN VDE
0472 раздел 816)

Аналоги без экрана:

JB-750 HMH

, см. стр. 93





Применение

Данные кабели используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах
кондиционирования, а также на сталелитейных заводах. Предназначены для стационарной прокладки или гибкого варианта применения,
при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях, проложенным
по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон. За счет высокой плотности
экрана обеспечивается надежная передача сигналов и импульсов.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

16

125,0

80,0

8,4

3 G 1,5

11942

12

251,0

174,0

12,1

3 G 4

11948

12

315,0

230,0

13,3

4 G 4

11949

16

160,0

97,0

9,3

4 G 1,5

11943

16

193,0

119,0

10,2

5 G 1,5

11944

12

396,0

273,0

14,7

5 G 4

11950

14

198,0

144,0

9,9

3 G 2,5

11945

10

430,0

305,0

15,0

4 G 6

11951

10

524,0

439,0

16,6

5 G 6

11952

14

240,0

148,0

11,0

4 G 2,5

11946

14

280,0

181,0

12,2

5 G 2,5

11947



Продолжение

102

Гибкие кабели управления / Безгалогеновые кабели управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

JB-750 HMH-C

безгалогеновый, трудновоспламеняемый, гибкий кабель

управления, с цветовой маркировкой, маслостойкий

1)

с медным экраном, ЭМС, с разметкой

метража







AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

8

804,0

535,0

18,9

4 G 10

11953

2

2540,0

1576,0

29,6

4 G 35

11959

2

3260,0

1930,0

32,9

5 G 35

11960

8

942,0

592,0

21,1

5 G 10

11954

1

3668,0

2155,0

35,3

4 G 50

11961

6

1190,0

740,0

21,9

4 G 16

11955

6

1370,0

895,0

24,3

5 G 16

11956

2/0

5076,0

3120,0

39,0

4 G 70

11962

4

1968,0

1140,0

27,0

4 G 25

11957

3/0

6807,0

4043,0

45,6

4 G 95

11963

4

2514,0

1380,0

30,0

5 G 25

11958

4/0

8612,0

5069,0

50,8

4 G 120

11964



Допускаются технические изменения. (RA03)

Гибкие кабели управления / Безгалогеновые кабели управления

103

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

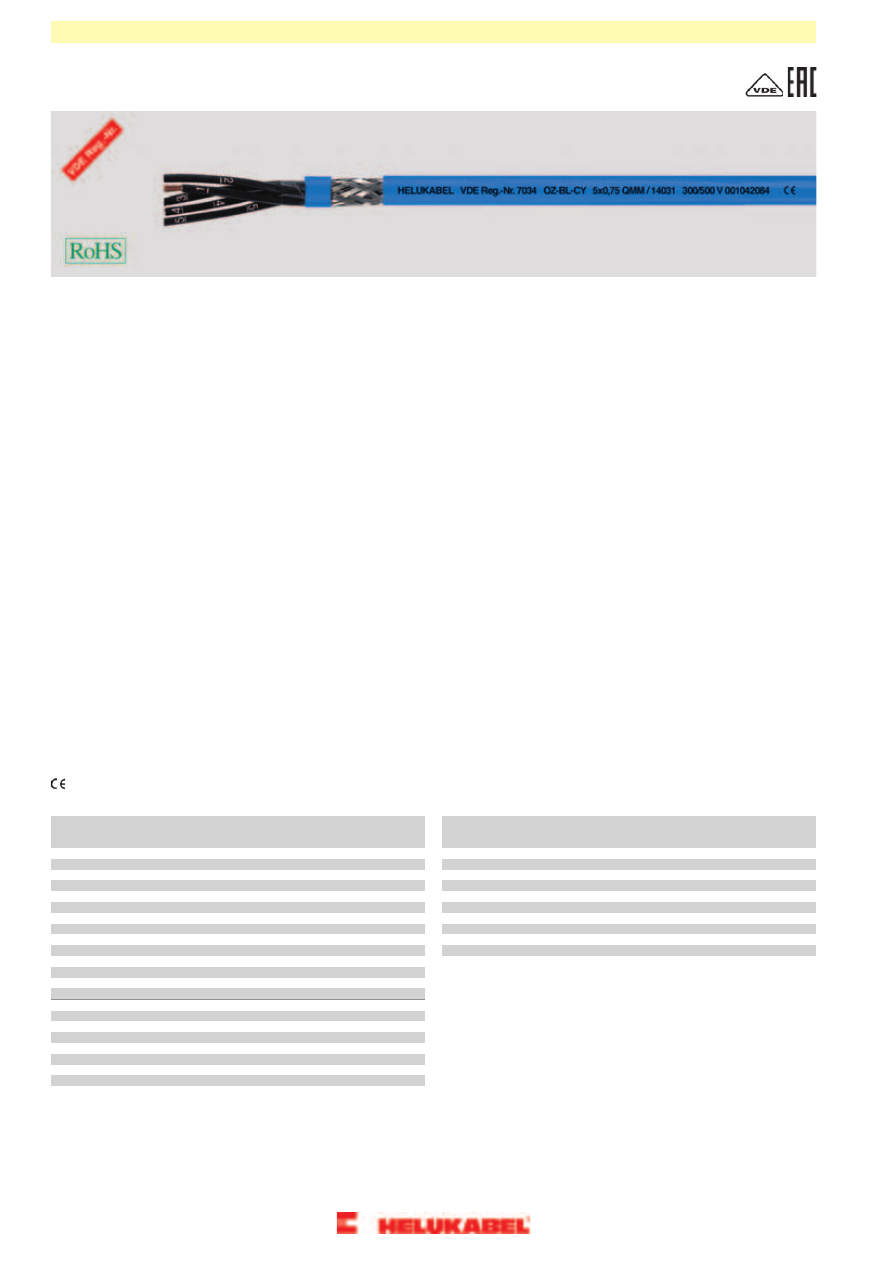

PVC-КАБЕЛИ ДЛЯ ИСКРОБЕЗОПАСНЫХ УСТАНОВОК

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OZ-BL

с синей оболочкой, искробезопасный, гибкий, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Специальная PVC-оболочка синего цвета
для взрывоопасных зон класса “i”

Специальная внешняя PVC-оболочка в
целом устойчива к маслам, химическим
реагентам – см. таблицу в приложении

Для искробезопасных цепей в соответствии
с DIN EN 60079-14 или IEC 60079-14
раздел 12.2.2 (VDE 0165 ч. 1)

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Изоляция жил – специальный
PVC-материал Z 7225

Черные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Температурный диапазон

подвижно от -15 °C до +80 °C
стационарно от -40 °C до +80 °C

Испытания

Без жилы заземления

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

Повивная скрутка жил с оптимальным
шагом

• Номинальное напряжение

U

0

/U 300/500 В

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

• Испытательное напряжение

3000 В

• Напряжение пробоя

мин. 6000 В



Примечания

• Сопротивление изоляции

мин. 20 МОм x км

Цвет оболочки – синий (RAL 5015)

С разметкой метража

• Рабочая емкость

жила/жила пр. 120 нФ/км

Для прокладки в земле использовать NYY
с синей оболочкой

• Индуктивность

пр. 0,68 мГн/км

Кабель для ЭВМ RE-2Y(St)Yv с синей
оболочкой см. в разделе о кабелях для
передачи данных и для ЭВМ

• Минимальный радиус изгиба

подвижно 7,5x Ø кабеля
стационарно 4x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются для взрывоопасных зон в качестве гибких контрольных и измерительных кабелей с синим цветом, обозначающим
искробезопасное исполнение (класс взрывобезопасности “i”), для искробезопасных установок в измерительном и управляющем оборудовании.
Эти установки не заземлены и отделены от силовых кабелей. Такие кабели не предназначены для прокладки в земле.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

46,0

14,4

5,3

2 x 0,75

14001

16

70,0

29,0

6,4

2 x 1,5

14019

16

90,0

43,0

6,8

3 x 1,5

14020

19

54,0

21,6

5,6

3 x 0,75

14002

19

66,0

29,0

6,3

4 x 0,75

14003

16

109,0

58,0

7,4

4 x 1,5

14021

16

131,0

72,0

8,3

5 x 1,5

14022

19

80,0

36,0

6,9

5 x 0,75

14004

19

110,0

52,0

7,5

7 x 0,75

14075

16

184,0

101,0

9,2

7 x 1,5

14023

16

309,0

173,0

11,8

12 x 1,5

14024

19

130,0

58,0

8,3

8 x 0,75

14005

19

179,0

88,0

9,8

12 x 0,75

14076

16

440,0

259,0

14,6

18 x 1,5

14025

16

620,0

360,0

17,4

25 x 1,5

14026

19

257,0

130,0

12,2

18 x 0,75

14006

19

365,0

180,0

14,3

25 x 0,75

14007

16

842,0

440,0

18,6

30 x 1,5

14027

19

448,0

215,0

15,3

30 x 0,75

14008

14

148,0

72,0

8,3

3 x 2,5

14100

19

510,0

245,0

16,5

34 x 0,75

14009

14

178,0

96,0

9,2

4 x 2,5

14101

19

607,0

298,0

18,1

41 x 0,75

14010

14

221,0

120,0

10,1

5 x 2,5

14102

18

60,0

19,0

5,6

2 x 1

14011

18

72,0

29,0

5,9

3 x 1

14012

18

86,0

38,0

6,6

4 x 1

14013

18

104,0

48,0

7,3

5 x 1

14014

18

141,0

67,0

8,1

7 x 1

14015

18

230,0

115,0

10,4

12 x 1

14016

18

343,0

173,0

12,9

18 x 1

14017

18

485,0

240,0

15,4

25 x 1

14018



Допускаются технические изменения. (RA04)

Гибкие кабели управления / PVC-кабели управления для взрывоопасных зон

105

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n3$n(;

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(;nG

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OZ-BL-CY

ЭМС, с синей оболочкой, искробезопасный, гибкий, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Специальная PVC-оболочка синего цвета
для взрывоопасных зон класса “i”

Специальная внешняя PVC-оболочка в
целом устойчива к маслам, химическим
реагентам – см. таблицу в приложении

Для искробезопасных цепей в соответствии
с DIN EN 60079-14 или IEC 60079-14
раздел 12.2.2 (VDE 0165 ч. 1)

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с
VDE 0482-332-1-2, DIN EN 60332-1-2/

Изоляция жил – специальный
PVC-материал Z 7225

Черные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

• Температурный диапазон

подвижно от -10 °C до +80 °C
стационарно от -40 °C до +80 °C

IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

Без жилы заземления

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Повивная скрутка жил с оптимальным
шагом

• Номинальное напряжение

U

0

/U 300/500 В

Разделительная пленка

• Испытательное напряжение

3000 В



Экран из луженой медной проволоки,
покрытие прибл. 85 %

• Напряжение пробоя

мин. 6000 В

Примечания

• Сопротивление изоляции

мин. 20 МОм x км

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

Для прокладки в земле использовать NYY
с синей оболочкой

• Рабочая емкость

жила/жила пр. 140 нФ/км
жила/экран пр. 187 нФ/км

Кабель для ЭВМ RE-2Y(St)Yv с синей
оболочкой см. в разделе о кабелях для
передачи данных и для ЭВМ

Цвет оболочки – синий (RAL 5015)

С разметкой метража

• Индуктивность

пр. 0,68 мГн/км

• Сопротивление связи

макс. 250 Ом/км

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются для взрывоопасных зон в качестве гибких контрольных и измерительных кабелей с синим цветом, обозначающим
искробезопасное исполнение (класс взрывобезопасности “i”), для искробезопасных установок в измерительном и управляющем оборудовании.
Эти установки не заземлены и отделены от силовых кабелей. Такие кабели не предназначены для прокладки в земле.
За счет экранирования обеспечивается точная передача данных.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

59,0

40,0

6,1

2 x 0,75

14028

16

88,0

63,0

7,0

2 x 1,5

14050

16

100,0

80,0

7,4

3 x 1,5

14051

19

66,0

52,0

6,3

3 x 0,75

14029

19

77,0

60,0

6,8

4 x 0,75

14030

16

126,0

97,0

8,1

4 x 1,5

14052

16

160,0

119,0

9,0

5 x 1,5

14053

19

93,0

71,0

7,4

5 x 0,75

14031

19

130,0

91,0

8,2

7 x 0,75

14088

16

208,0

147,0

9,8

7 x 1,5

14054

16

338,0

267,0

12,8

12 x 1,5

14055

19

145,0

110,0

9,0

8 x 0,75

14032

19

180,0

137,0

10,3

10 x 0,75

14033

16

479,0

374,0

15,6

18 x 1,5

14056

16

705,0

526,0

18,4

25 x 1,5

14057

19

202,0

142,0

10,5

12 x 0,75

14034

19

292,0

212,0

12,7

18 x 0,75

14035

16

830,0

555,0

19,6

30 x 1,5

14058

16

900,0

629,0

21,2

34 x 1,5

14059

19

362,0

238,0

13,6

20 x 0,75

14036

19

415,0

281,0

15,0

25 x 0,75

14037

19

486,0

320,0

16,0

30 x 0,75

14038

19

523,0

345,0

17,2

34 x 0,75

14039

19

680,0

400,0

18,1

41 x 0,75

14040

18

65,0

50,0

6,4

2 x 1

14041

18

81,0

60,0

6,7

3 x 1

14042

18

98,0

71,0

7,2

4 x 1

14043

18

127,0

88,0

8,0

5 x 1

14044

18

158,0

111,0

8,7

7 x 1

14045

18

260,0

184,0

11,4

12 x 1

14046

18

380,0

260,0

13,6

18 x 1

14047

18

534,0

349,0

16,2

25 x 1

14048

18

741,0

486,0

18,5

34 x 1

14049



Допускаются технические изменения. (RA04)

106

Гибкие кабели управления / PVC-кабели управления для взрывоопасных зон

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OB-BL-PAAR-CY

ЭМС, с синей оболочкой, искробезопасный, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Специальная PVC-оболочка синего цвета
для взрывоопасных зон класса “i” для
искробезопасных цепей, в соответствии с
DIN EN 60079-14 или IEC 60079-14 раздел
12.2.2. (VDE 0165 ч. 1)

В целом устойчив к маслам, химическим
реагентам – см. таблицу “Техническая
информация”

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Изоляция жил – специальный
PVC-материал YI2 в соответствии с
DIN VDE 0207-363-3 / DIN EN 50363-3

• Сопротивление проводника

при 0,5 мм² 37,8 Ом/км
при 0,75 мм² 25,3 Ом/км

Испытания

Маркировка жил (пары) в соответствии с
DIN 47100

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

Попарная скрутка жил

• Температурный диапазон

подвижно от -10°C до +80°C
стационарно от -30°C до +80 °C

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804,
тип испытания B)

Повивная скрутка пар

Разделительная пленка

• Рабочее напряжение

(не для силовых цепей) 900 В

Экран из луженой медной проволоки,
покрытие прибл. 80 %



Примечания

Внешняя оболочка – специальный
PVC-материал YM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

Испытательное напряжение

жила/жила 2000 В
жила/экран 1000 В

Кабель для ЭВМ RE-2Y(St)Yv с синей
оболочкой см. в разделе о кабелях для
передачи данных и для ЭВМ

Цвет оболочки – синий (RAL 5015)

• Напряжение пробоя

мин. 4000 В

С разметкой метража

• Сопротивление изоляции

мин. 20 МОм x км

• Рабочая емкость

жила/жила пр. 105 нФ/км
жила/экран пр. 145 нФ/км

• Индуктивность

пр. 0,68 мГн/км

• Волновое сопротивление

(импеданс)

пр. 80 Ом

• Сопротивление связи

макс. 250 Ом/км

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Применяются во взрывоопасных зонах в качестве гибкого кабеля управления для искробезопасных электрических цепей/установок. Этот
кабель с парной скруткой соответствует стандарту VDE 0165, ч. 1 раздел 12.2.2.6, согласно которому кабели и провода с классом
взрывобезопасности “i” должны иметь специальный цвет (синий). Парная скрутка и медный общий экран обеспечивают защиту от импульсных
помех в электрической сети.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний

Ø

прибл. мм

Кол-во пар x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний

Ø

прибл. мм

Кол-во пар x

номинальное

сечение, мм²

Арт.

20

89,0

47,0

7,6

2 x 2 x 0,5

14077

19

105,0

60,0

8,6

2 x 2 x 0,75

14089

19

128,0

80,0

9,1

3 x 2 x 0,75

14090

20

104,0

67,0

8,2

3 x 2 x 0,5

14078

20

126,0

80,0

9,0

4 x 2 x 0,5

14079

19

156,0

110,0

10,1

4 x 2 x 0,75

14091

19

216,0

142,0

12,4

6 x 2 x 0,75

14092

20

171,0

108,0

10,9

6 x 2 x 0,5

14080

20

251,0

129,0

12,3

8 x 2 x 0,5

14081

19

309,0

200,0

14,2

8 x 2 x 0,75

14093

19

355,0

238,0

16,0

10 x 2 x 0,75

14094

20

282,0

172,0

14,2

10 x 2 x 0,5

14082

20

261,0

235,0

14,7

12 x 2 x 0,5

14083

19

405,0

270,0

16,8

12 x 2 x 0,75

14095

19

560,0

342,0

18,6

16 x 2 x 0,75

14096

20

445,0

301,0

16,3

16 x 2 x 0,5

14084

20

525,0

343,0

17,7

20 x 2 x 0,5

14085

19

671,0

369,0

21,2

20 x 2 x 0,75

14097

19

795,0

451,0

22,8

24 x 2 x 0,75

14098

20

590,0

394,0

20,2

24 x 2 x 0,5

14086

20

622,0

406,0

20,6

25 x 2 x 0,5

14087

19

803,0

461,0

23,2

25 x 2 x 0,75

14099



Допускаются технические изменения. (RA04)

Гибкие кабели управления / PVC-кабели управления для взрывоопасных зон

107

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------
