HELUKABEL. Каталог продукции (2015 год) - часть 3





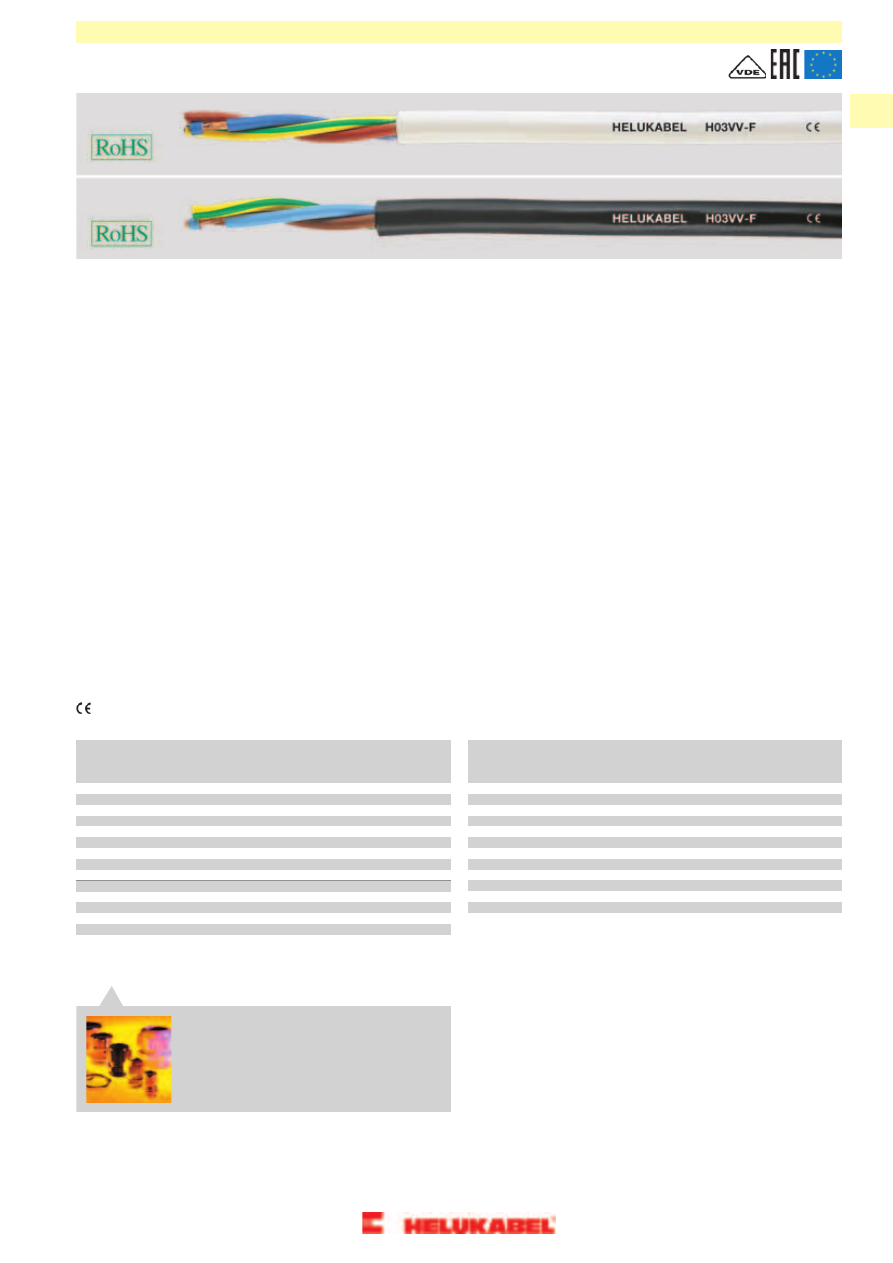

H03VV-F

в соответствии с DIN VDE 0281





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5,
IEC 60228 кл. 5, BS 6360 кл. 5 или HD 383

PVC-оболочка в соответствии с DIN VDE
0285-525-2-51/
DIN EN 50525-2-51 и IEC 60227-5

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

Температурный диапазон

подвижно от -5°C до +70°C
стационарно от -40 °C до +70 °C

Изоляция жил – PVC-материал TI2 в
соответствии с DIN DIN VDE 0207-363-3 /
DIN EN 50363-3

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1
(DIN VDE 0472 раздел 804 тип испытания
B)

Маркировка жил – по цветовому коду DIN
VDE 0293-308
- до 5 жил цветовая
- от 6 жил – черные жилы с цифровой
маркировкой белого цвета

• Номинальное напряжение

U

0

/U 300/300 В

Допустимое

рабочее напряжение

в

трехфазных и однофазных цепях
переменного тока
U

0

/U 330/330 В

в цепях постоянного тока
U

0

/U 495/495 В



Примечания

Желто-зеленая жила заземления (для 3
жил и более)

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления

Повивная скрутка жил с оптимальным
шагом

От 5 жил согласно нормам (Н)

• Испытательное напряжение

2000 В

В таблице указаны типоразмеры, которые
поддерживаются на складе.
Другие типы и сечения – по запросу

Внешняя оболочка – PVC-материал, цвет:
черный, белый или по желанию заказчика

• Напряжение пробоя

мин. 4000 В

PVC-оболочка TM2 в соответствии с DIN
VDE 0207-363-4-1/DIN EN 50363-4-1

• Сопротивление изоляции

мин. 20 МОм x км

Цвет оболочки черный, белый или по
запросу

• Минимальный радиус изгиба

7,5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Применяются для подключения бытовой и офисной техники, если это разрешено соответствующей нормативной документацией на устройства.
Не используются в приборах для приготовления и подогрева пищи, а также в нагревательных устройствах.
Кабели этого типа с сечением проводника 0,75 мм² не предназначены для применения на открытом воздухе, на производственных и
сельскохозяйственных предприятиях и для подключения промышленных электроинструментов.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. -

макс.

мм

Цвет

оболочки

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. -

макс.

мм

Цвет

оболочки

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

40,0

9,6

4,6 - 5,9

черный

2 x 0,5

29736

19

72,0

29,0

5,7 - 7,3

черный

4 G 0,75

29406

19

72,0

29,0

5,7 - 7,3

белый

4 G 0,75

29407

20

40,0

9,6

4,6 - 5,9

белый

2 x 0,5

29737

20

40,0

9,6

4,6 - 5,9

другие цвета

2 x 0,5

29738

19

72,0

29,0

5,7 - 7,3

другие цвета

4 G 0,75

29408

19

87,0

36,0

6,5 - 8,2

черный

5 G 0,75

29409

20

49,0

14,4

4,9 - 6,3

черный

3 G 0,5

29739

20

49,0

14,4

4,9 - 6,3

белый

3 G 0,5

29740

19

87,0

36,0

6,5 - 8,2

белый

5 G 0,75

29410

19

87,0

36,0

6,5 - 8,2

другие цвета

5 G 0,75

29411

20

49,0

14,4

4,9 - 6,3

другие цвета

3 G 0,5

29741

20

61,0

19,2

5,4 - 6,9

черный

4 G 0,5

29742

19

98,0

43,0

7,1 - 9,0

черный

6 G 0,75

29412

19

98,0

43,0

7,1 - 9,0

белый

6 G 0,75

29413

20

61,0

19,2

5,4 - 6,9

белый

4 G 0,5

29743

20

61,0

19,2

5,4 - 6,9

другие цвета

4 G 0,5

29744

19

98,0

43,0

7,1 - 9,0

другие цвета

6 G 0,75

29414

19

108,0

50,0

7,1 - 9,0

черный

7 G 0,75

29415

19

49,0

14,4

4,9 - 6,3

черный

2 x 0,75

29400

19

108,0

50,0

7,1 - 9,0

белый

7 G 0,75

29416

19

49,0

14,4

4,9 - 6,3

белый

2 x 0,75

29401

19

108,0

50,0

7,1 - 9,0

другие цвета

7 G 0,75

29417

19

49,0

14,4

4,9 - 6,3

другие цвета

2 x 0,75

29402

19

59,0

21,6

5,2 - 6,7

черный

3 G 0,75

29403

19

59,0

21,6

5,2 - 6,7

белый

3 G 0,75

29404

19

59,0

21,6

5,2 - 6,7

другие цвета

3 G 0,75

29405



Допускаются технические изменения. (RA01)

Гибкие кабели управления / PVC-кабели управления

45

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n3$

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06

-------------------------------------------------------------------------------------------------------------------------------------------------------------

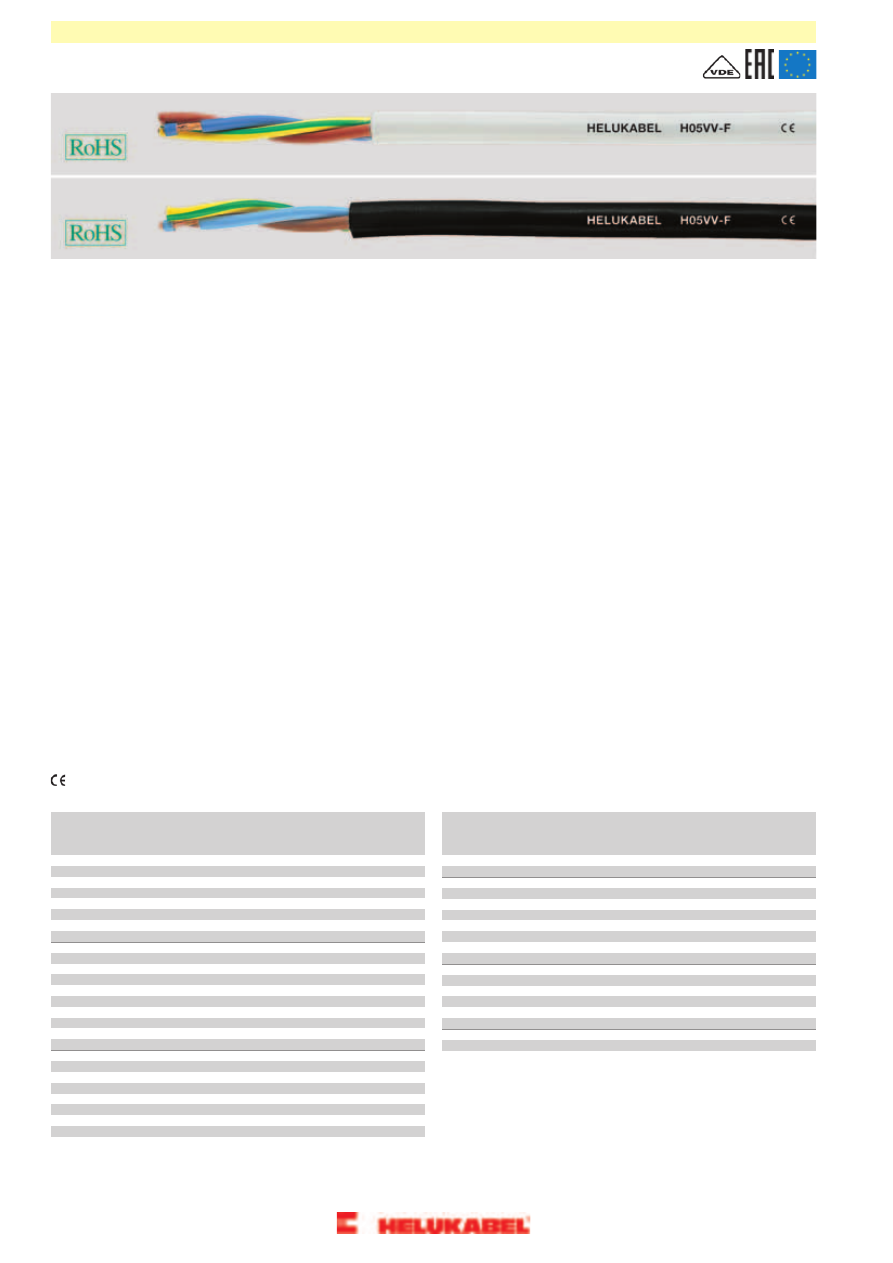

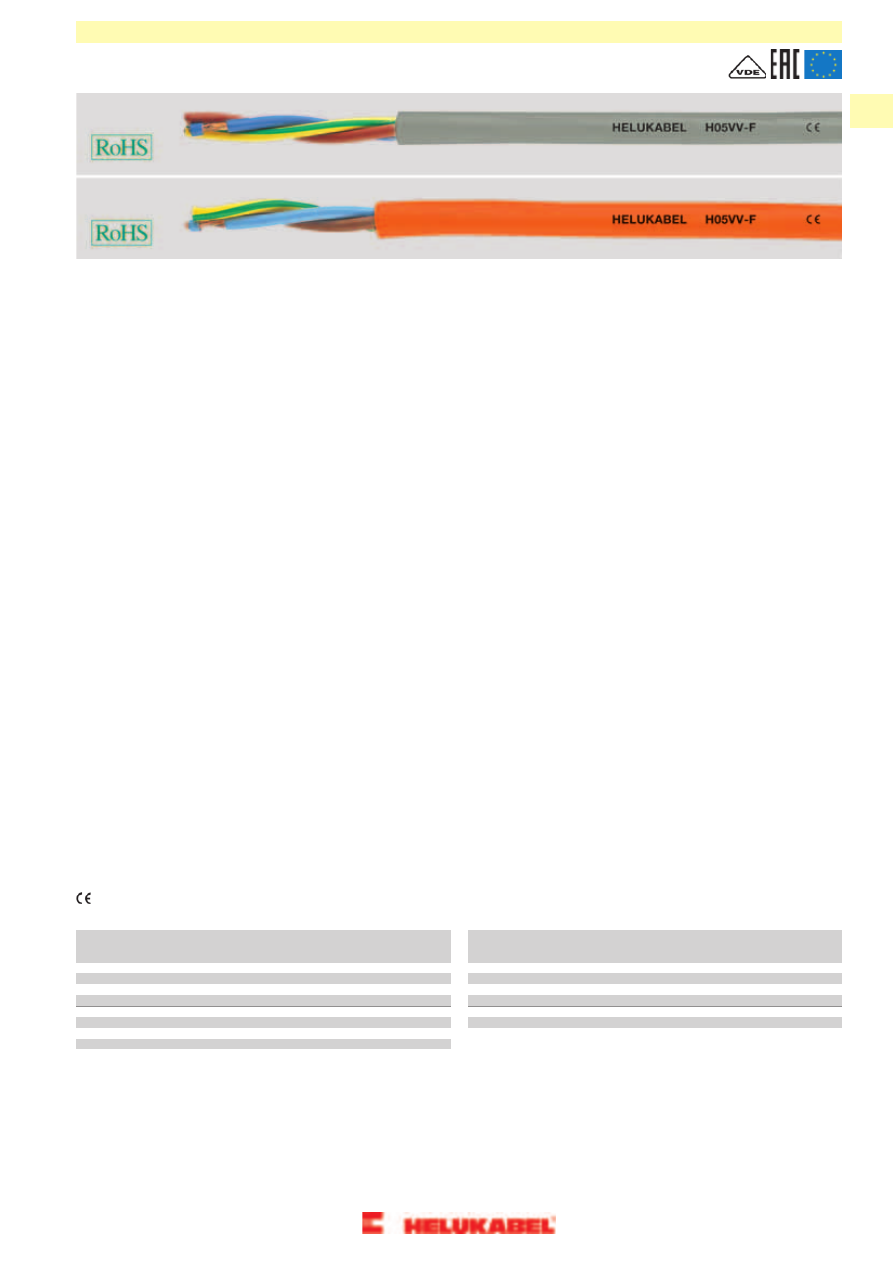

H05VV-F

в соответствии с DIN VDE 0281





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5, IEC 60228 кл. 5 или HD 383

PVC-оболочка в соответствии с DIN VDE
0285-525-2-51/DIN EN 50525-2-51 и
IEC 60227-5

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

Температурный диапазон

подвижно от -5°C до +70°C
стационарно от -40 °C до +70 °C

Изоляция жил – PVC-материал TI2 в
соответствии с DIN VDE 0207-363-3 / DIN
EN 50363-3

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

Маркировка жил в соответствии с DIN VDE
0293-308
- до 5 жил: цветовая
- от 6 жил: черные жилы с цифровой
маркировкой белого цвета

• Номинальное напряжение

U

0

/U 300/500 В



Примечания

Допустимое

рабочее напряжение

в

трехфазных и однофазных цепях
переменного тока
U

0

/U 318/550 В

в цепях постоянного тока
U

0

/U 413/825 В

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления

Желто-зеленая жила заземления (для 3
жил и более)

Кабель также поставляется в исполнении
UL

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

2000 В

В таблице указаны типоразмеры, которые
поддерживаются на складе. Другие типы и
сечения – по запросу

Внешняя оболочка – PVC-материал черного
или белого цвета

• Напряжение пробоя

мин. 4000 В

PVC-оболочка TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

• Сопротивление изоляции

мин. 20 МОм x км

7-жильные кабели и сечения 6 мм²
доступны только на основании маркировки
05VV-F.

• Минимальный радиус изгиба

7,5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Эти кабели предназначены, в первую очередь, для средних механических нагрузок в бытовых помещениях, на кухнях и в офисах, для бытовой
техники, в том числе – в условиях влажности, например, для холодильников, стиральных машин, центрифуг и т.п., если это разрешено
соответствующей нормативной документацией на устройства.
Могут применяться в оборудовании для приготовления и подогрева пищи при условии, что эти кабели не соприкасаются с горячими деталями
и не подвергаются прочим тепловым воздействиям.
Кабели пригодны для стационарной прокладки в мебели, раздвижных стенках, декоративной обшивке и в пустотах готовых строительных
элементов.
Не предназначены для использования на открытом воздухе, на производственных (за исключением швейных цехов и т.п.) и
сельскохозяйственных предприятиях и для подключения промышленных электроинструментов.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. -

макс.

мм

Цвет

оболочки

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса

меди

кг / км

Внешний Ø

мин. -

макс.

мм

Цвет

оболочки

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

50,0

14,4

5,7 - 7,2

черный

2 x 0,75

29450

16

183,0

101,0

11,3 - 14,0

черный

7 G 1,5

29474

16

183,0

101,0

11,3 - 14,0

белый

7 G 1,5

29475

19

50,0

14,4

5,7 - 7,2

белый

2 x 0,75

29451

19

60,0

21,6

6,0 - 7,6

черный

3 G 0,75

29452

14

152,0

72,0

9,2 - 11,4

черный

3 G 2,5

29478

19

60,0

21,6

6,0 - 7,6

белый

3 G 0,75

29453

14

152,0

72,0

9,2 - 11,4

белый

3 G 2,5

29479

19

73,0

29,0

6,6 - 8,3

черный

4 G 0,75

29454

14

192,0

96,0

10,1 - 12,5

черный

4 G 2,5

29480

19

73,0

29,0

6,6 - 8,3

белый

4 G 0,75

29455

14

192,0

96,0

10,1 - 12,5

белый

4 G 2,5

29481

19

88,0

36,0

7,4 - 9,3

черный

5 G 0,75

29456

14

243,0

120,0

11,2 - 13,9

черный

5 G 2,5

29482

19

88,0

36,0

7,4 - 9,3

белый

5 G 0,75

29457

14

243,0

120,0

11,2 - 13,9

белый

5 G 2,5

29483

18

57,0

19,0

5,9 - 7,5

черный

2 x 1

29458

14

316,0

168,0

13,8 - 17,1

черный

7 G 2,5

29486

14

316,0

168,0

13,8 - 17,1

белый

7 G 2,5

29487

18

57,0

19,0

5,9 - 7,5

белый

2 x 1

29459

18

73,0

29,0

6,3 - 8,0

черный

3 G 1

29460

12

235,0

115,0

10,5 - 13,1

черный

3 G 4

29825

18

73,0

29,0

6,3 - 8,0

белый

3 G 1

29461

12

235,0

115,0

10,5 - 13,1

белый

3 G 4

29826

18

85,0

38,0

7,1 - 9,0

черный

4 G 1

29462

12

300,0

154,0

11,5 - 14,3

черный

4 G 4

29488

18

85,0

38,0

7,1 - 9,0

белый

4 G 1

29463

12

300,0

154,0

11,5 - 14,3

белый

4 G 4

29489

18

105,0

48,0

7,8 - 9,8

черный

5 G 1

29464

12

361,0

192,0

13,0 - 16,1

черный

5 G 4

29490

18

105,0

48,0

7,8 - 9,8

белый

5 G 1

29465

12

361,0

192,0

13,0 - 16,1

белый

5 G 4

29491

18

131,0

67,0

9,7 - 12,1

черный

7 G 1

29466

10

490,0

230,0

12,9 - 15,9

черный

4 G 6

29492

18

131,0

67,0

9,7 - 12,1

белый

7 G 1

29467

10

490,0

230,0

12,9 - 15,9

белый

4 G 6

29493

16

82,0

29,0

6,8 - 8,6

черный

2 x 1,5

29484

16

82,0

29,0

6,8 - 8,6

белый

2 x 1,5

29485

16

95,0

43,0

7,4 - 9,4

черный

3 G 1,5

29468

16

95,0

43,0

7,4 - 9,4

белый

3 G 1,5

29469

16

117,0

58,0

8,4 - 10,5

черный

4 G 1,5

29470

16

117,0

58,0

8,4 - 10,5

белый

4 G 1,5

29471

16

144,0

72,0

9,3 - 11,6

черный

5 G 1,5

29472

16

144,0

72,0

9,3 - 11,6

белый

5 G 1,5

29473



Допускаются технические изменения. (RA01)

46

Гибкие кабели управления / PVC-кабели управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

H05VV-F

в соответствии с DIN VDE 0281





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5 или HD 383

PVC-оболочка в соответствии с DIN VDE
0285-525-2-11/DIN EN 50525-2-11 и
IEC 60227-5

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Самозатухающий, не распространяющий
горения PVC-материал в соответствии с

Температурный диапазон

подвижно от -5°C до +70°C
стационарно от -40 °C до +70 °C

Изоляция жил – PVC-материал TI2 в
соответствии с DIN VDE 0207-363-3 / DIN
EN 50363-3

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

Маркировка жил в соответствии с DIN VDE
0293-308
- до 5 жил: цветовая
- от 6 жил черные жилы с цифровой
маркировкой белого цвета

• Номинальное напряжение

U

0

/U 300/500 В



Примечания

Допустимое

рабочее напряжение

в трехфазных и
однофазных цепях переменного тока
U

0

/U 318/550 В

в цепях постоянного тока
U

0

/U 413/825 В

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления

Желто-зеленая жила заземления (для 3
жил и более)

При заказе добавляйте к соответствующему
артикулу код цвета оболочки согласно
следующей расшифровке:
0 = синий (прибл. RAL 5015)
1 = зеленый (прибл. RAL 6018)
2 = коричневый (прибл. RAL 8003)
3 = желтый (прибл. RAL 1021)
4 = красный (прибл. RAL 3000)
5 = оранжевый (прибл. RAL 2003)
6 = фиолетовый (прибл. RAL 4005)
7 = серый (прибл. RAL 7001/7032)
8 = золотой
9 = тускло-золотой
Другие цвета – по запросу.

Повивная скрутка жил с оптимальным
шагом

• Испытательное напряжение

2000 В

PVC-оболочка TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

• Напряжение пробоя

мин. 4000 В

Цвет оболочки – по выбору заказчика

• Сопротивление изоляции

мин. 20 МОм x км

• Минимальный радиус изгиба

7,5x Ø кабеля

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)

Остальные цены можно узнать по запросу.
При отсутствии запаса на складе
минимальный производственный объем
составляет 2000 м на каждый тип и
сечения.



Применение

Эти кабели предназначены, в первую очередь, для средних механических нагрузок в бытовых помещениях, на кухнях и в офисах, для бытовой
техники, в том числе – в условиях влажности, например, для холодильников, стиральных машин, центрифуг и т.п., если это разрешено
соответствующей нормативной документацией на устройства.
Могут применяться в оборудовании для приготовления и подогрева пищи при условии, что эти кабели не соприкасаются с горячими деталями
и не подвергаются прочим тепловым воздействиям.
Кабели пригодны для стационарной прокладки в мебели, раздвижных стенках, декоративной обшивке и в пустотах готовых строительных
элементов.
Не предназначены для использования на открытом воздухе, на промышленных (за исключением швейных цехов и т.п.) и сельскохозяйственных
предприятиях и подключения электроинструментов промышленного применения.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

мин. - макс.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

мин. - макс.

мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

50,0

14,4

5,7 - 7,2

2 x 0,75

3011x

16

82,0

29,0

6,8 - 8,6

2 x 1,5

3020x

16

95,0

43,0

7,4 - 9,4

3 G 1,5

3021x

19

60,0

21,6

6,0 - 7,6

3 G 0,75

3012x

19

73,0

29,0

6,6 - 8,3

4 G 0,75

3013x

16

117,0

58,0

8,4 - 10,5

4 G 1,5

3022x

16

144,0

72,0

9,3 - 11,6

5 G 1,5

3023x

19

88,0

36,0

7,4 - 9,3

5 G 0,75

3014x

14

152,0

72,0

9,2 - 11,4

3 G 2,5

3024x

18

57,0

19,0

5,9 - 7,5

2 x 1

3015x

18

73,0

29,0

6,3 - 8,0

3 G 1

3016x

14

192,0

96,0

10,1 - 12,5

4 G 2,5

3025x

14

243,0

120,0

11,2 - 13,9

5 G 2,5

3026x

18

85,0

38,0

7,1 - 9,0

4 G 1

3017x

18

105,0

48,0

7,8 - 9,8

5 G 1

3018x



Допускаются технические изменения. (RA01)

Гибкие кабели управления / PVC-кабели управления

47

A

-------------------------------------------------------------------------------------------------------------------------------------------------------------

F-CY-OZ (LiY-CY)

ЭМС, гибкий, с медным экраном, с разметкой

метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Кабель данных со специальной
PVC-оболочкой на основании VDE
0285-525-2-11/DIN EN 50525-2-51

В целом устойчив к маслам, химическим
реагентам – см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -10 °C до +80 °C
стационарно от -40 °C до +80 °C

Изоляция жил – специальный
PVC-материал Z 7225

Черные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с
VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472
раздел 804 тип испытания B)

• Номинальное напряжение

U

0

/U 300/500 В

для 1-жильного (LiYDY) 1200 В
от 2-жил U

0

/U 300/500 В

Повивная скрутка жил с оптимальным
шагом

Обмотка из пленки



Экранирующая оплетка из луженой медной
проволоки, покрытие прибл. 85 %

• Испытательное напряжение

жила/жила 4000 В
жила/экран 2000 В

Примечания

Для 1-жильных кабелей медный экран –
укладка вокруг (LiYDY), покрытие прибл.
85 %

x = без желто-зеленой жилы заземления
(OZ)

• Напряжение пробоя

мин. 8000 В

• Сопротивление изоляции

мин. 20 МОм x км

Маркировка: LiYDY  для 1-жильных
кабелей

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

• Рабочая емкость

в зависимости от сечения проводника
жила/жила пр. 150 нФ/км
жила/экран пр. 270 нФ/км

Пригодность для чистых помещений
протестирована на аналогах. Если кабель
предназначен для чистых помещений,
необходимо делать примечание в заказе.
Дополнительную информацию см. во
введении

Цвет оболочки – серый (RAL 7001)

С разметкой метража

• Сопротивление связи

макс. 250 Ом/км

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

Аналоги без экрана:

JZ 500

, см. стр. 30

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели в свободном движении без растягивающих усилий в качестве кабелей для передачи данных в управляющих
и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, а в качестве сигнальных кабелей – в электронике.
Применяются в сухих и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе. Стабилизирующая разделительная
пленка между пучком жил и оплеткой значительно уменьшает внешний диаметр и радиусы изгиба, вес и т.д. За счет высокой плотности
экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше
целей применения.

ЭМС

= электромагнитная совместимость.

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

41,0

15,0

3,7

1 x 0,5

16531

20

240,0

172,0

12,3

20 x 0,5

16544

20

250,0

188,0

12,3

21 x 0,5

16545

20

45,0

35,0

5,7

2 x 0,5

16532

20

55,0

42,0

5,9

3 x 0,5

16533

20

300,0

235,0

13,6

24 x 0,5

16546

20

314,0

240,0

13,7

25 x 0,5

16547

20

61,0

47,0

6,4

4 x 0,5

16534

20

74,0

56,0

6,9

5 x 0,5

16535

20

360,0

295,0

14,4

30 x 0,5

16548

20

425,0

301,0

14,9

32 x 0,5

16549

20

89,0

67,0

7,6

6 x 0,5

16536

20

98,0

69,0

7,6

7 x 0,5

16537

20

433,0

312,0

15,5

34 x 0,5

16550

20

446,0

318,0

15,5

36 x 0,5

16551

20

117,0

80,0

8,1

8 x 0,5

16538

20

135,0

94,0

9,6

10 x 0,5

16539

20

475,0

343,0

16,5

40 x 0,5

16552

20

573,0

406,0

18,5

50 x 0,5

16553

20

157,0

108,0

9,7

12 x 0,5

16540

20

190,0

116,0

10,2

14 x 0,5

16541

20

653,0

508,0

19,7

61 x 0,5

16554

20

784,0

680,0

22,6

80 x 0,5

16555

20

210,0

129,0

11,0

16 x 0,5

16542

20

217,0

145,0

11,5

18 x 0,5

16543

20

995,0

804,0

24,9

100 x 0,5

16556



Продолжение

48

Гибкие кабели управления / PVC-кабели управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

F-CY-OZ (LiY-CY)

ЭМС, гибкий, с медным экраном, с разметкой

метража







AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

44,0

19,0

4,0

1 x 0,75

16557

16

70,0

27,0

4,6

1 x 1,5

16074

16

88,0

63,0

7,0

2 x 1,5

16075

19

59,0

40,0

6,1

2 x 0,75

16558

19

66,0

52,0

6,3

3 x 0,75

16559

16

100,0

80,0

7,4

3 x 1,5

16076

16

126,0

97,0

8,1

4 x 1,5

16077

19

77,0

60,0

6,8

4 x 0,75

16560

19

93,0

71,0

7,4

5 x 0,75

16561

16

160,0

119,0

9,0

5 x 1,5

16078

16

208,0

147,0

9,8

7 x 1,5

16079

19

113,0

80,0

8,2

6 x 0,75

16562

19

130,0

91,0

8,2

7 x 0,75

16563

16

244,0

170,0

10,8

8 x 1,5

16080

16

316,0

193,0

12,6

10 x 1,5

16081

19

145,0

110,0

9,0

8 x 0,75

16564

19

180,0

137,0

10,3

10 x 0,75

16565

16

338,0

267,0

12,8

12 x 1,5

16082

16

383,0

283,0

13,5

14 x 1,5

16083

19

202,0

142,0

10,5

12 x 0,75

16566

19

225,0

180,0

11,3

14 x 0,75

16567

16

424,0

315,0

14,6

16 x 1,5

16084

16

479,0

374,0

15,6

18 x 1,5

16085

19

275,0

200,0

11,9

16 x 0,75

16568

19

292,0

212,0

12,7

18 x 0,75

16569

16

545,0

396,0

16,6

20 x 1,5

16086

16

690,0

458,0

18,1

24 x 1,5

16087

19

308,0

230,0

12,7

19 x 0,75

16570

19

320,0

238,0

13,6

20 x 0,75

16571

16

705,0

526,0

18,4

25 x 1,5

16088

16

810,0

541,0

19,3

28 x 1,5

16089

19

378,0

246,0

13,6

21 x 0,75

16572

19

435,0

270,0

14,9

24 x 0,75

16573

16

830,0

555,0

19,6

30 x 1,5

16090

16

890,0

645,0

21,2

35 x 1,5

16091

19

415,0

281,0

15,0

25 x 0,75

16574

19

435,0

304,0

15,1

27 x 0,75

16575

16

1060,0

725,0

22,0

40 x 1,5

16092

16

1440,0

885,0

25,0

50 x 1,5

16093

19

450,0

320,0

16,0

30 x 0,75

16576

19

484,0

342,0

16,7

32 x 0,75

16577

16

1700,0

1100,0

26,8

61 x 1,5

16094

16

2000,0

1324,0

30,8

80 x 1,5

16095

19

502,0

345,0

17,2

34 x 0,75

16578

19

535,0

350,0

17,4

36 x 0,75

16579

16

2500,0

1641,0

34,1

100 x 1,5

16096

19

592,0

361,0

17,4

37 x 0,75

16580

14

50,0

39,0

5,4

1 x 2,5

16097

19

610,0

369,0

18,1

40 x 0,75

16581

14

130,0

96,0

8,4

2 x 2,5

16098

19

777,0

461,0

20,3

50 x 0,75

16582

14

167,0

144,0

8,8

3 x 2,5

16099

19

900,0

540,0

22,0

61 x 0,75

16583

14

195,0

148,0

9,8

4 x 2,5

16100

19

1210,0

711,0

25,3

80 x 0,75

16584

14

223,0

181,0

10,8

5 x 2,5

16101

19

1445,0

900,0

28,0

100 x 0,75

16585

14

344,0

255,0

11,9

7 x 2,5

16102

18

47,0

21,0

4,1

1 x 1

16050

14

522,0

441,0

15,8

12 x 2,5

16103

18

65,0

50,0

6,4

2 x 1

16051

12

185,0

120,0

10,0

2 x 4

16104

18

81,0

60,0

6,7

3 x 1

16052

12

240,0

174,0

10,6

3 x 4

16105

18

98,0

71,0

7,2

4 x 1

16053

12

310,0

230,0

11,6

4 x 4

16106

18

127,0

88,0

8,0

5 x 1

16054

12

400,0

273,0

12,8

5 x 4

16107

18

144,0

97,0

8,7

6 x 1

16055

12

500,0

316,0

14,2

7 x 4

16108

18

158,0

111,0

8,7

7 x 1

16056

10

268,0

173,0

11,7

2 x 6

16109

18

197,0

127,0

9,6

8 x 1

16057

10

330,0

240,0

12,5

3 x 6

16110

18

232,0

150,0

11,2

10 x 1

16058

10

415,0

305,0

13,8

4 x 6

16111

18

260,0

184,0

11,4

12 x 1

16059

10

509,0

439,0

15,4

5 x 6

16112

18

302,0

196,0

12,0

14 x 1

16060

10

672,0

505,0

17,0

7 x 6

16113

18

345,0

209,0

12,8

16 x 1

16061

8

425,0

255,0

14,5

2 x 10

16114

18

380,0

260,0

13,6

18 x 1

16062

8

500,0

350,0

15,6

3 x 10

16115

18

440,0

317,0

14,3

20 x 1

16063

8

783,0

535,0

17,2

4 x 10

16116

18

495,0

320,0

16,0

24 x 1

16064

8

856,0

592,0

19,1

5 x 10

16117

18

534,0

349,0

16,2

25 x 1

16065

8

1300,0

810,0

21,2

7 x 10

16118

18

595,0

408,0

17,0

28 x 1

16066

18

616,0

441,0

17,2

30 x 1

16067

18

741,0

486,0

18,5

34 x 1

16068

18

835,0

510,0

19,4

40 x 1

16069

18

1025,0

625,0

22,0

50 x 1

16070

18

1200,0

702,0

23,5

61 x 1

16071

18

1440,0

920,0

26,9

80 x 1

16072

18

1610,0

1120,0

30,2

100 x 1

16073



Допускаются технические изменения. (RA01)

Гибкие кабели управления / PVC-кабели управления

49

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

F-CY-JZ

ЭМС, гибкий, с медным экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Кабель со специальной PVC-оболочкой на
основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51

В целом устойчив к маслам, химическим
реагентам – см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -10 °C до +80 °C
стационарно от -40 °C до +80 °C

Изоляция жил – специальный
PVC-материал Z 7225

Черные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с
VDE 0482-332-1-2, DIN EN 60332-1-2/

• Номинальное напряжение

U

0

/U 300/500 В

Желто-зеленая жила заземления во
внешнем повиве (для 3 жил и более)

IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

• Испытательное напряжение

жила/жила 4000 В
жила/экран 2000 В

Повивная скрутка жил с оптимальным
шагом



Примечания

Разделительная пленка

• Напряжение пробоя

мин. 8000 В

Экранирующая оплетка из луженой медной
проволоки, покрытие прибл. 85 %

• Сопротивление изоляции

мин. 20 МОм x км

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления
(OZ)

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с
DIN VDE 0207-363-4-1/DIN EN 50363-4-1

• Рабочая емкость

в зависимости от сечения проводника
разные показатели для значений от 0,5 до
2,5 мм²:
жила/жила пр. 150 нФ/км
жила/экран пр. 270 нФ/км

Если кабель предназначен для чистых
помещений, необходимо делать
примечание в заказе.
Дополнительную информацию см. во
введении.

Цвет оболочки – серый (RAL 7001)

С разметкой метража

• Сопротивление связи

макс. 250 Ом/км

Для оптимизации свойств ЭМС
рекомендуется применять большую

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

площадь контактов на обоих концах
оплетки экрана.

Аналоги без экрана:

JZ 500

, см. стр. 30

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий и в качестве
контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, вычислительной технике, системах
отопления и кондиционирования воздуха, в приборостроении, а в качестве сигнальных кабелей – в электронике. Могут применяться в сухих
и влажных помещениях, кабель не предназначен для прокладки на открытом воздухе.
Вместо дорогой внутренней PVC-оболочки применяется стабилизирующая разделительная пленка между пучком жил и оплеткой. Она
существенно уменьшает внешний диаметр, что приводит к сокращению радиусов изгиба, снижению веса и т.п. За счет высокой плотности
экрана обеспечивается надежная передача сигналов и импульсов. Идеальный помехозащищенный кабель управления для указанных выше
целей применения.

ЭМС

= электромагнитная совместимость.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

45,0

35,0

5,7

2 x 0,5

16320

20

250,0

188,0

12,3

21 G 0,5

16333

20

300,0

235,0

13,6

24 G 0,5

16334

20

55,0

42,0

5,9

3 G 0,5

16321

20

61,0

47,0

6,4

4 G 0,5

16322

20

314,0

240,0

13,7

25 G 0,5

16335

20

360,0

295,0

14,4

30 G 0,5

16336

20

74,0

56,0

6,9

5 G 0,5

16323

20

89,0

67,0

7,6

6 G 0,5

16324

20

425,0

301,0

14,9

32 G 0,5

16337

20

433,0

312,0

15,6

34 G 0,5

16165

20

98,0

69,0

7,6

7 G 0,5

16325

20

117,0

80,0

8,1

8 G 0,5

16326

20

446,0

318,0

15,6

36 G 0,5

16338

20

475,0

343,0

16,4

40 G 0,5

16339

20

135,0

94,0

9,6

10 G 0,5

16327

20

157,0

108,0

9,7

12 G 0,5

16328

20

486,0

348,0

16,5

41 G 0,5

16490

20

573,0

406,0

18,5

50 G 0,5

16340

20

190,0

116,0

10,2

14 G 0,5

16329

20

210,0

129,0

11,0

16 G 0,5

16330

20

653,0

508,0

19,7

61 G 0,5

16341

20

784,0

680,0

22,6

80 G 0,5

16342

20

217,0

145,0

11,5

18 G 0,5

16331

20

240,0

172,0

12,3

20 G 0,5

16332

20

995,0

804,0

24,9

100 G 0,5

16343



Продолжение

50

Гибкие кабели управления / PVC-кабели управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------

F-CY-JZ

ЭМС, гибкий, с медным экраном, с разметкой метража







AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

19

59,0

40,0

6,1

2 x 0,75

16344

16

88,0

63,0

7,0

2 x 1,5

16393

16

100,0

80,0

7,4

3 G 1,5

16394

19

66,0

52,0

6,3

3 G 0,75

16345

19

77,0

60,0

6,8

4 G 0,75

16346

16

126,0

97,0

8,1

4 G 1,5

16395

16

160,0

119,0

9,0

5 G 1,5

16396

19

93,0

71,0

7,4

5 G 0,75

16347

19

113,0

80,0

8,2

6 G 0,75

16348

16

208,0

147,0

9,8

7 G 1,5

16397

16

244,0

170,0

10,8

8 G 1,5

16398

19

130,0

91,0

8,2

7 G 0,75

16349

19

145,0

110,0

9,0

8 G 0,75

16350

16

315,0

193,0

12,6

10 G 1,5

16399

16

338,0

267,0

12,8

12 G 1,5

16400

19

180,0

137,0

10,3

10 G 0,75

16351

19

202,0

142,0

10,5

12 G 0,75

16353

16

383,0

283,0

13,5

14 G 1,5

16401

16

424,0

315,0

14,6

16 G 1,5

16402

19

225,0

180,0

11,3

14 G 0,75

16354

19

275,0

200,0

11,9

16 G 0,75

16355

16

479,0

374,0

15,6

18 G 1,5

16403

16

508,0

386,0

15,6

19 G 1,5

16449

19

292,0

212,0

12,7

18 G 0,75

16356

19

308,0

230,0

12,7

19 G 0,75

16447

16

545,0

396,0

16,6

20 G 1,5

16404

16

560,0

425,0

16,6

21 G 1,5

16405

19

320,0

238,0

13,6

20 G 0,75

16357

19

378,0

246,0

13,6

21 G 0,75

16358

16

690,0

458,0

18,1

24 G 1,5

16406

16

705,0

526,0

18,4

25 G 1,5

16407

19

435,0

270,0

14,9

24 G 0,75

16359

19

415,0

281,0

15,0

25 G 0,75

16360

16

774,0

531,0

18,5

27 G 1,5

16450

16

810,0

541,0

19,6

28 G 1,5

16408

19

435,0

304,0

15,0

27 G 0,75

16361

19

450,0

320,0

16,0

30 G 0,75

16362

16

830,0

555,0

19,6

30 G 1,5

16409

16

890,0

645,0

21,4

35 G 1,5

16410

19

484,0

342,0

16,7

32 G 0,75

16363

19

502,0

345,0

17,2

34 G 0,75

16166

16

945,0

674,0

21,4

37 G 1,5

16451

16

1060,0

725,0

22,0

40 G 1,5

16411

19

535,0

350,0

17,4

36 G 0,75

16364

19

592,0

361,0

17,4

37 G 0,75

16448

16

1071,0

801,0

22,2

41 G 1,5

16493

16

1290,0

885,0

25,0

50 G 1,5

16412

19

610,0

369,0

18,1

40 G 0,75

16365

19

622,0

400,0

18,2

41 G 0,75

16491

16

1705,0

1100,0

26,8

61 G 1,5

16413

16

2010,0

1324,0

30,8

80 G 1,5

16414

19

777,0

461,0

20,3

50 G 0,75

16366

19

900,0

540,0

22,0

61 G 0,75

16367

16

2505,0

1641,0

34,1

100 G 1,5

16415

19

1210,0

711,0

25,3

80 G 0,75

16368

14

130,0

96,0

8,4

2 x 2,5

16416

19

1445,0

900,0

28,0

100 G 0,75

16369

14

167,0

144,0

8,8

3 G 2,5

16417

18

65,0

50,0

6,4

2 x 1

16370

14

195,0

148,0

9,8

4 G 2,5

16418

14

223,0

181,0

10,8

5 G 2,5

16419

18

80,0

60,0

6,7

3 G 1

16371

18

98,0

71,0

7,2

4 G 1

16372

14

344,0

255,0

11,9

7 G 2,5

16420

14

460,0

340,0

15,5

10 G 2,5

16421

18

127,0

88,0

8,0

5 G 1

16373

18

144,0

97,0

8,7

6 G 1

16374

14

570,0

441,0

15,8

12 G 2,5

16438

14

681,0

570,0

19,0

18 G 2,5

16452

18

158,0

111,0

8,7

7 G 1

16375

18

197,0

127,0

9,6

8 G 1

16376

12

185,0

120,0

10,0

2 x 4

16422

18

232,0

150,0

11,2

10 G 1

16377

12

240,0

174,0

10,6

3 G 4

16423

18

260,0

184,0

11,4

12 G 1

16378

12

310,0

230,0

11,6

4 G 4

16424

18

302,0

196,0

12,0

14 G 1

16379

12

385,0

273,0

12,8

5 G 4

16425

18

346,0

209,0

12,8

16 G 1

16380

12

500,0

316,0

14,2

7 G 4

16426

18

380,0

260,0

13,6

18 G 1

16381

10

268,0

173,0

11,7

2 x 6

16427

18

412,0

280,0

13,6

19 G 1

16352

10

330,0

240,0

12,5

3 G 6

16428

18

440,0

317,0

14,3

20 G 1

16382

10

415,0

305,0

13,8

4 G 6

16429

18

493,0

320,0

16,0

24 G 1

16383

10

509,0

439,0

15,4

5 G 6

16430

18

534,0

349,0

16,2

25 G 1

16384

10

672,0

505,0

17,0

7 G 6

16431

18

562,0

400,0

16,4

27 G 1

16439

8

425,0

255,0

14,5

2 x 10

16432

18

595,0

408,0

17,0

28 G 1

16385

8

500,0

350,0

15,6

3 G 10

16433

18

616,0

441,0

17,2

30 G 1

16386

8

783,0

535,0

17,2

4 G 10

16434

18

741,0

486,0

18,5

34 G 1

16387

8

856,0

592,0

19,1

5 G 10

16435

18

790,0

519,0

18,6

37 G 1

16446

8

1305,0

810,0

21,2

7 G 10

16436

18

835,0

510,0

19,4

40 G 1

16388

6

880,0

740,0

20,3

4 G 16

16440

18

843,0

531,0

19,5

41 G 1

16492

6

1295,0

895,0

22,2

5 G 16

16437

18

1025,0

625,0

22,0

50 G 1

16389

4

1570,0

1140,0

24,7

4 G 25

16441

18

1205,0

702,0

23,5

61 G 1

16390

4

1965,0

1380,0

27,4

5 G 25

16442

18

1445,0

920,0

26,9

80 G 1

16391

2

2070,0

1576,0

28,4

4 G 35

16443

18

1613,0

1120,0

30,2

100 G 1

16392

2

2690,0

1930,0

31,6

5 G 35

16444

1

3015,0

2155,0

34,2

4 G 50

16445



Допускаются технические изменения. (RA01)

Гибкие кабели управления / PVC-кабели управления

51

A

òÐÅ×ÐÅáÛÊÆÁÌÓÆÓÓÕÁÒÝnÓÎÄÍÁÃÕø

íÁÂÆÍÞÏÝËÃÃÐÅn+(/8723

®

+7n06n(3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

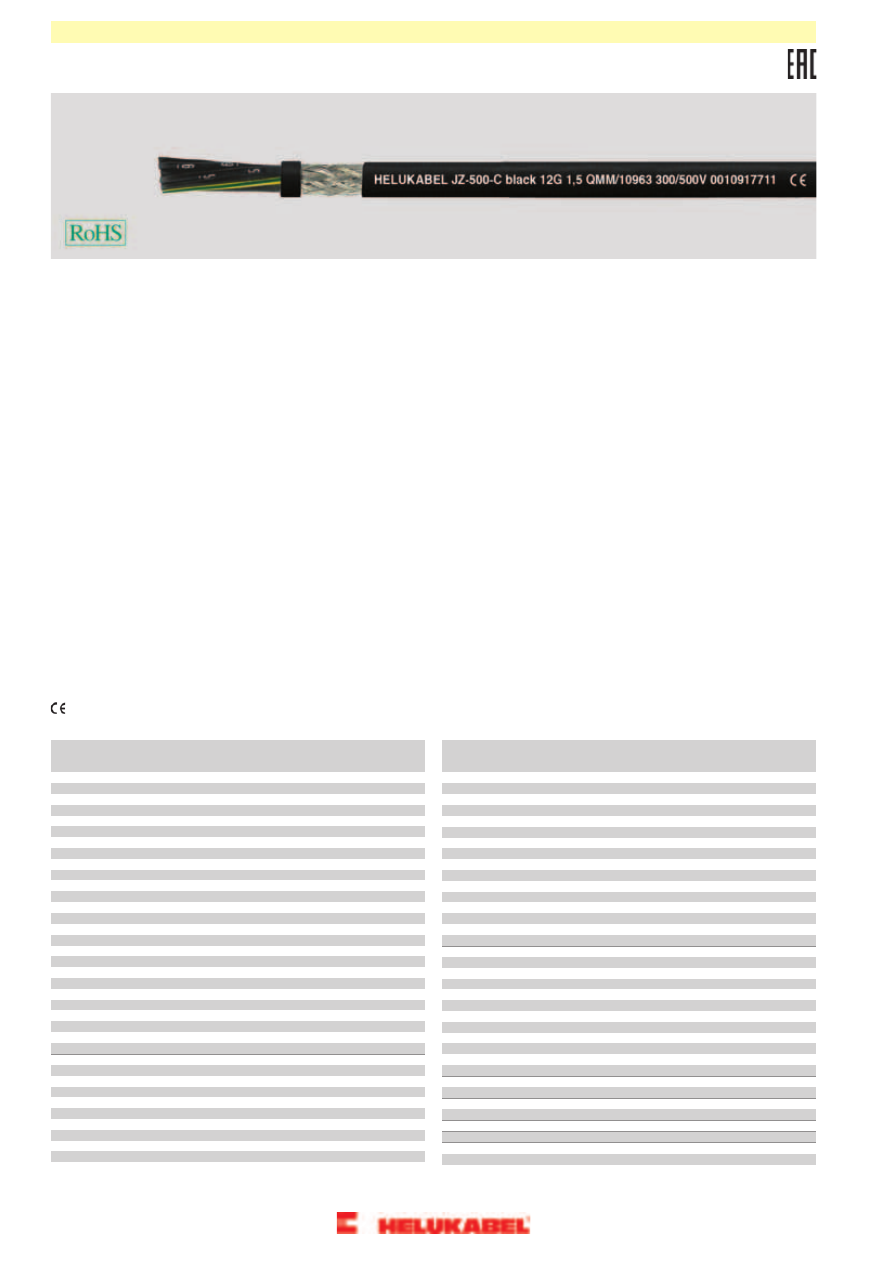

JZ-500-C black

ЭМС, гибкий, с медным экраном, с разметкой метража





Свойства

Структура

Технические характеристики

Жилы из тонких медных проволок в
соответствии с DIN VDE 0295 кл. 5, BS 6360
кл. 5 или IEC 60228 кл. 5

Кабель со специальной PVC-оболочкой на
основании VDE 0285-525-2-11/
DIN EN 50525-2-51

В целом устойчив к маслам, химическим
реагентам – см. таблицу в приложении

Используемые материалы не содержат
кадмия, силикона и веществ, разрушающих
лакокрасочные покрытия

Температурный диапазон

подвижно от -10 °C до +80 °C
стационарно от -40 °C до +80 °C

Изоляция жил – специальный
PVC-материал Z 7225

Черные жилы с цифровой маркировкой
белого цвета в соответствии с DIN VDE 0293

Устойчив к ультрафиолетовому

излучению

• Номинальное напряжение

U

0

/U 300/500 В

Желто-зеленая жила заземления во
внешнем повиве(для 3 жил и более)

Самозатухающий, не распространяющий
горение PVC-материал в соответствии с

• Испытательное напряжение

жила/жила 4000 В
жила/экран 2000 В

Повивная скрутка жил с оптимальным
шагом

VDE 0482-332-1-2, DIN EN 60332-1-2/
IEC 60332-1 (DIN VDE 0472 раздел 804 тип
испытания B)

Разделительная пленка

• Напряжение пробоя

мин. 8000 В

Экранирующая оплетка из луженой медной
проволоки, покрытие прибл. 85 %



Примечания

• Сопротивление изоляции

мин. 20 МОм x км

Внешняя оболочка – специальный
PVC-материал TM2 в соответствии с DIN
VDE 0207-363-4-1/DIN EN 50363-4-1

• Сопротивление связи

макс. 250 Ом/км

G = с желто-зеленой жилой заземления
x = без желто-зеленой жилы заземления
(OZ)

• Минимальный радиус изгиба

подвижно 10x Ø кабеля
стационарно 5x Ø кабеля

Цвет оболочки – черный (RAL 9005)

Аналоги без экрана:

JZ-500 черный

, см. стр. 32

С разметкой метража

• Стойкость к радиации

до 80x10

6

сДж/кг (до 80 Мрад)



Применение

Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий. Применяются в
сухих и влажных помещениях, а также

на открытом воздухе.

Не предназначены для прокладки непосредственно в земле или воде.

Служат в качестве экранированных измерительных и контрольных кабелей, в частности, в машиностроении и приборостроении, в станках,
производственных линиях, конвейерах.

ЭМС

= электромагнитная совместимость

Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.

= Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.









AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

AWG-№

Вес

прибл.

кг / км

Масса меди

кг / км

Внешний Ø

прибл. мм

Кол-во жил x

номинальное

сечение, мм²

Арт.

20

45,0

35,0

6,1

2 x 0,5

10934

18

260,0

184,0

12,4

12 x 1

11499

18

380,0

260,0

14,7

18 G 1

10956

20

55,0

42,0

6,4

3 G 0,5

10935

20

55,0

42,0

6,4

3 x 0,5

11479

18

534,0

349,0

17,5

25 G 1

10957

20

61,0

47,0

6,8

4 G 0,5

10936

16

88,0

63,0

7,8

2 x 1,5

10958

20

61,0

47,0

6,8

4 x 0,5

11480

16

100,0

80,0

8,2

3 G 1,5

10959

20

74,0

56,0

7,5

5 G 0,5

10937

16

100,0

80,0

8,2

3 x 1,5

11500

20

74,0

56,0

7,5

5 x 0,5

11481

16

126,0

97,0

8,9

4 G 1,5

10960

20

98,0

69,0

8,1

7 G 0,5

10938

16

126,0

97,0

8,9

4 x 1,5

11502

20

98,0

69,0

8,1

7 x 0,5

11482

16

160,0

119,0

9,8

5 G 1,5

10961

20

157,0

108,0

10,6

12 G 0,5

10939

16

160,0

119,0

9,8

5 x 1,5

11503

20

157,0

108,0

10,6

12 x 0,5

11483

16

208,0

147,0

10,8

7 G 1,5

10962

20

217,0

145,0

12,4

18 G 0,5

10940

16

208,0

147,0

10,8

7 x 1,5

11520

20

314,0

240,0

14,7

25 G 0,5

10941

16

338,0

267,0

14,0

12 G 1,5

10963

19

59,0

40,0

6,7

2 x 0,75

10942

16

338,0

267,0

14,0

12 x 1,5

11522

16

479,0

374,0

16,8

18 G 1,5

10964

19

66,0

52,0

7,0

3 G 0,75

10943

19

66,0

52,0

7,0

3 x 0,75

11484

16

705,0

526,0

19,8

25 G 1,5

10965

19

77,0

60,0

7,7

4 G 0,75

10944

14

130,0

96,0

9,2

2 x 2,5

10966

19

77,0

60,0

7,7

4 x 0,75

11485

14

167,0

144,0

9,8

3 G 2,5

10967

19

93,0

71,0

8,2

5 G 0,75

10945

14

167,0

144,0

9,8

3 x 2,5

11523

19

93,0

71,0

8,2

5 x 0,75

11486

14

195,0

148,0

10,6

4 G 2,5

10968

19

130,0

91,0

9,0

7 G 0,75

10946

14

195,0

148,0

10,6

4 x 2,5

11524

19

130,0

91,0

9,0

7 x 0,75

11487

14

223,0

181,0

11,7

5 G 2,5

10969

19

202,0

142,0

11,6

12 G 0,75

10947

14

223,0

181,0

11,7

5 x 2,5

11526

19

202,0

142,0

11,6

12 x 0,75

11488

14

344,0

255,0

12,8

7 G 2,5

10970

19

292,0

212,0

13,7

18 G 0,75

10948

14

344,0

255,0

12,8

7 x 2,5

11527

19

415,0

281,0

16,4

25 G 0,75

10949

14

570,0

441,0

17,0

12 G 2,5

10971

18

65,0

50,0

7,0

2 x 1

10950

14

570,0

441,0

17,0

12 x 2,5

11550

14

681,0

570,0

19,8

18 G 2,5

10972

18

80,0

60,0

7,5

3 G 1

10951

18

80,0

60,0

7,5

3 x 1

11493

12

310,0

230,0

12,4

4 G 4

10973

18

98,0

71,0

8,0

4 G 1

10952

12

385,0

273,0

13,7

5 G 4

10974

18

98,0

71,0

8,0

4 x 1

11495

10

415,0

305,0

14,7

4 G 6

10975

18

127,0

88,0

8,8

5 G 1

10953

10

509,0

439,0

16,2

5 G 6

10976

18

127,0

88,0

8,8

5 x 1

11496

8

783,0

535,0

18,2

4 G 10

10977

18

158,0

111,0

9,5

7 G 1

10954

6

880,0

740,0

21,1

4 G 16

10978

18

158,0

111,0

9,5

7 x 1

11497

4

1570,0

1140,0

25,8

4 G 25

10979

18

260,0

184,0

12,4

12 G 1

10955

2

2070,0

1576,0

29,7

4 G 35

10980



Допускаются технические изменения. (RA01)

52

Гибкие кабели управления / PVC-кабели управления

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     1      2      3      4      ..
