КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 4





50

Автоматические выключатели в литом корпусе

50

Комплект зажимов

ВА57Ф31

Позволяют выполнить присоединение проводников без кабельных наконечников к автоматическому выключателю.

Наименование

Артикул

Адаптер на DIN-рейку ВА57-31-УХЛ3-КЭАЗ

110350

Адаптер на DIN-рейку ВА57Ф31-УХЛ3-КЭАЗ

220537

Крышка клеммная ВА57-31-УХЛ3-КЭАЗ

110426

Крышка клеммная ВА57-35/ВА04-36/ВА51-35-УХЛ3-КЭАЗ

110427

Крышка клеммная ВА57-39/ВА51-39-УХЛ3-КЭАЗ

261522

Крышка клеммная для переднего присоединения ВА57-39/ВА51-39-УХЛ3

274931

Комплект выводов расширительных  ВА04-36/ВА51-35/ВА57-35-УХЛ3-КЭАЗ

110372

Комплект межполюсных перегородок ВА57Ф31-УХЛ3-КЭАЗ (кол-во перегородок 2 шт.)

220546

Комплект переходных шин ВА57-39-УХЛ3-КЭАЗ (кол-во шин 3 шт.)

225574

Комплект выводов для заднего присоединения ВА57-39-УХЛ3-КЭАЗ (кол-во выводов 3 шт.)

217455

Привод ручной дистанционный ВА57Ф31-УХЛ3-КЭАЗ

220536

Привод ручной дистанционный РПД-ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3-КЭАЗ

110450

Комплект зажимов ВА57Ф31-16...50А-УХЛ3-КЭАЗ (кол-во зажимов 3 шт.)

220544

Комплект зажимов ВА57Ф31-63...100А-УХЛ3-КЭАЗ (кол-во зажимов 3 шт.)

220545

Панель втычная ВА57-35-УХЛ3

256533

Комплект для втычной панели ВА57-35

266919

Изолирующие экраны для втычной панели ВА57-35

256218

Вилка для вторичных цепей MSTB-2.5/13-OptiMat/ВА57-УХЛ3

273632

Розетка для вторичных цепей UMSTBVK-2.5/13-OptiMat/ВА57-УХЛ3

273633

Артикулы для заказа дополнительных аксессуаров

ВА57Ф31 16...50 А

Гибкий проводник

2,5



→

10 мм

2

Жесткий проводник

2,5

 →

16 мм

2

ВА57Ф31 63...100 А

Гибкий проводник

10



→

35 мм

2

Жесткий проводник

10

 →

50 мм

2

От 2,5 до 4 мм

2

 гибкий

проводник, соединение

через кабельные нако-

нечники

Автоматические выключатели в литом корпусе

51

ВА57-35, ВА57Ф35

Способы присоединения

проводников

На пересечении столбцов

и строк с выбранными

вариантами присоединения

проводников даны номера

зажимов для указания в

заказе на автоматический

выключатель и артикулы для

заказа зажимов отдельно

Способы присоединения проводников к выводам автоматических выключателей 1, 3, 5

Переднее присоединение

Заднее

присоединение

Шина

Проводники с кабельными

наконечниками

Проводники

без кабельных

наконечников

Шина

Cu

Al

70 мм

95 мм

120 мм

185 мм

2x95 мм

Cu

Al/Cu

Способы присоединения проводников к выводам автоматического

выключателя 2, 4, 6

Переднее присоединение

Cu

в комплекте

22/27

арт.

110394

8/10

арт.

110410

34

39

Al

2

арт.

110392

23/28

арт.

110395

9/11

арт.

110411

35

40

70 мм

3

арт.

110400

24/29

арт.

110396

16/19

арт.

110389

36

41

95 мм

4

арт.

110403

25/30

арт.

110397

17/20

арт.

110390

37

42

120 мм

арт.

110406

26/31

арт.

110398

18/21

арт.

110391

38

43

185 мм

22/27

арт.

110394

23/28

арт.

110395

24/29

арт.

110396

25/30

арт.

110397

26/31

арт.

110398

арт.

110408

32/33

арт.

110401

44

45

2x95 мм

8/10

арт.

110410

9/11

арт.

110411

16/19

арт.

110389

17/20

арт.

110390

18/21

арт.

110391

32/33

арт.

110401

арт.

110409

46

47

Заднее

присоединение

Cu

34

35

36

37

38

44

46

12

арт.

110383

Al/Cu

35/39

40

41

42

43

45

47

13

арт.

110385

Выдвижное исполнение

Предназначено для быстрой замены автоматического выключателя и обеспечения видимого разрыва токоведущих частей.

Выдвижное исполнение оснащено блокировками для предотвращения попытки заменить автоматический выключатель без

переведения его в положение «Отключено».

Комплекты зажимов для выключателей выдвижного исполнения болтами М8:



№ 14 - для присоединения медными шинами (входит в состав выключателя);



№ 15 - для присоединения алюминиевыми шинами (поставляется по отдельному заказу).

Варианты подключения:



медные и алюминиевые провода - max сечение 185 мм²;



кабели - макс. сечение 185 мм²;



шины - макс. сечение 4x30 мм² или 6x20 мм²;



наконечники - макс. диаметр 17,5 мм².

Зажим для присоединения кабеля

сечением до 185 мм²

R8

23

18

20

R3

31

9    17

,5

Ø21

М14

М14

М8

21

7

110°

20

+0,52

23

R8

2 отв. М14

13

+1,

1

26

135°

М8

46

25,5

R3

21,5

23

9,5

1      6

Зажим для присоединения двух кабелей

сечением до 95 мм²

52

Автоматические выключатели в литом корпусе

52

ВА57-39

Способы присоединения проводников

На пересечении столбцов и строк с

выбранными вариантами присоединения

проводников даны номера зажимов для

указания в заказе на автоматический

выключатель и артикулы для заказа зажимов

отдельно

Способы присоединения проводников

к выводам автоматического выключателя 1, 3, 5

Шина или два кабеля с кабельными

наконечниками

Проводники без кабельных наконечников

Cu

Al

2x185, Cu/Al

4x120, Cu/Al

Способы присоединения  проводников к выводам

автоматического выключателя

2, 4, 6

Cu

в комплекте

15

арт. 110388

9/11

арт. 110412

5/7

арт. 110405

Al

15

арт. 110388

арт. 110404

10/12

арт. 110382

6/8

арт. 110407

2x185, Cu/Al

9/11

арт. 110412

10/12

арт. 110382

арт. 110381

13/14

арт. 110384

4x120, Cu/Al

5/7

арт. 110405

6/8

арт. 110407

13/14

арт. 110384

арт. 110393

Выдвижное исполнение

Предназначено для быстрой замены автоматического выключателя и обеспечения видимого разрыва токоведущих частей.

Выдвижное исполнение оснащено блокировками для предотвращения попытки заменить автоматический выключатель без

переведения его в положение «Отключено».

Варианты подключения:



медные и алюминиевые проводники - макс. сечение 2х185 мм

2

 или 4х120 мм

2

;



кабели - макс. сечение 2х185 мм

или 4х120 мм

2

;



шины - макс. сечение 12х50 мм

2



Зажим для переднего присоединения двух

кабелей сечением до 185 мм²

Зажим для переднего присоединения четырех кабелей

сечением до 120 мм²

Ø20

19

27

40

28

М20

10

Ø17

18

49

23

23

23

46,5

М8

М18

8

18          23

57

53

Автоматические выключатели в литом корпусе

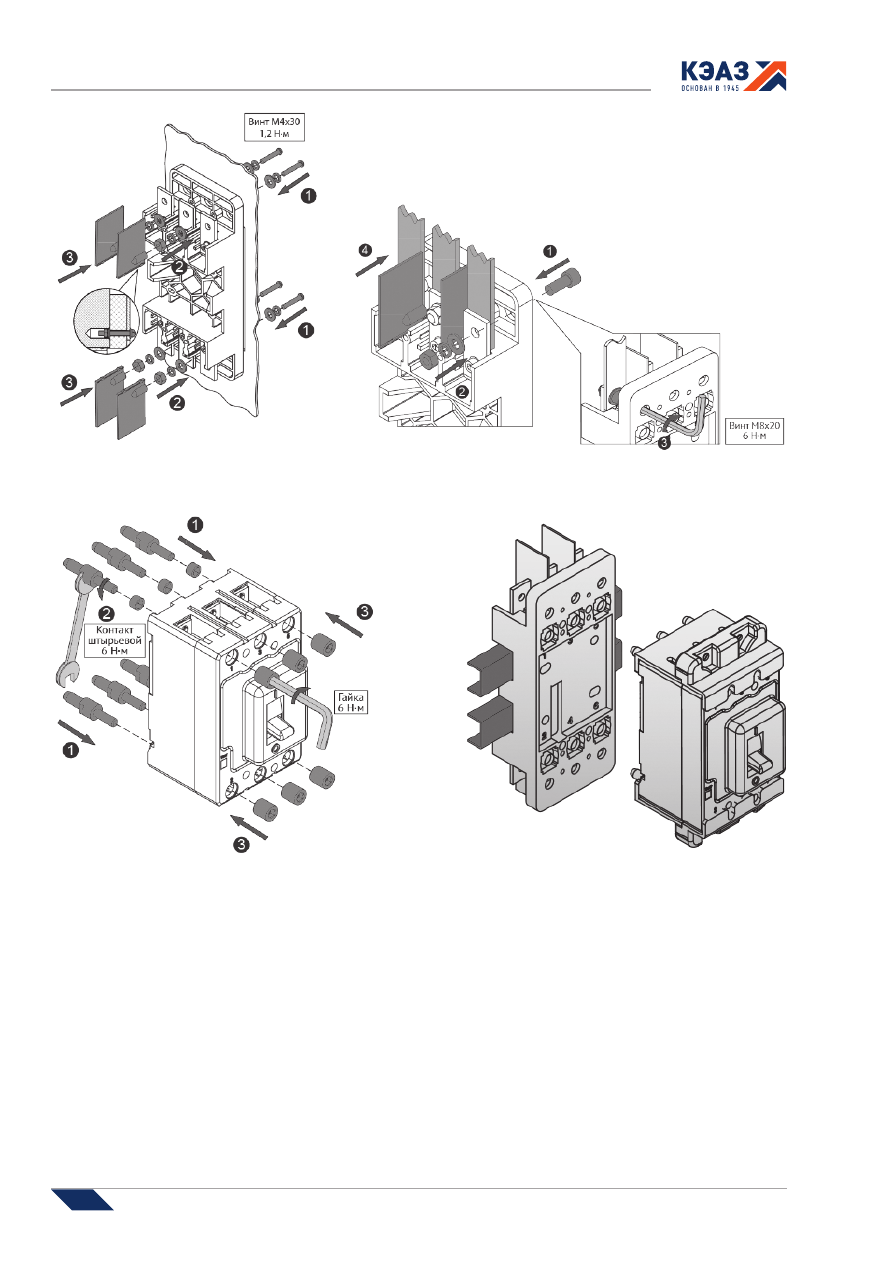

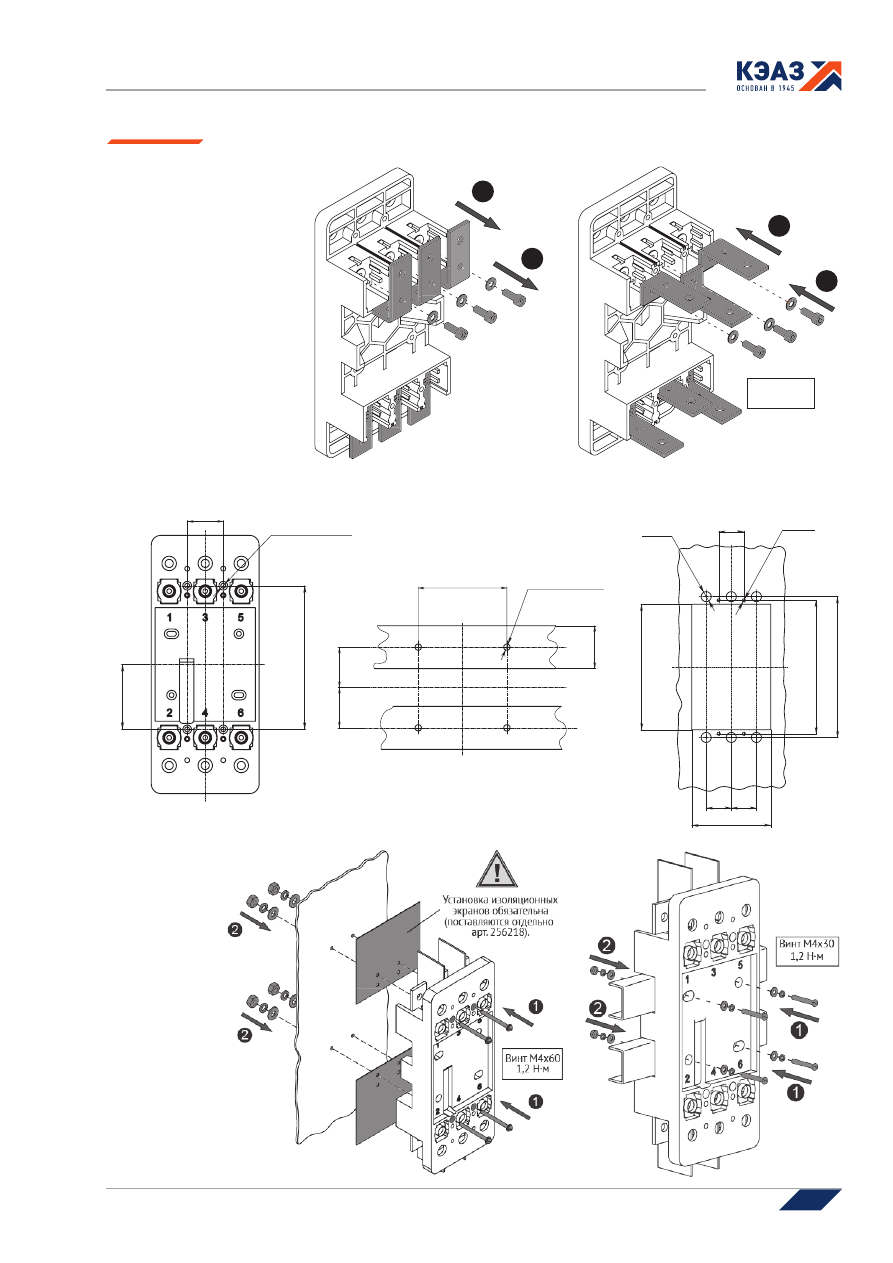

Монтаж панели втычной ВА57-35

Присоединение выводов

1

2

3

4





Винт М6х16

3 Н

·

м

Расположение отверстий для установки основания

37,5

150

67,8

70

34

32

32

200

21

1

188

118

35,5 37,5

37,5

Ø

4,5 или М4

4 отв.

Ø

4,5 или М4

4 отв.

Ø15

6 отв.

Ø4,5

4 отв.

Установка основания

54

54

Автоматические выключатели в литом корпусе

Монтаж выключателя

55

Автоматические выключатели в литом корпусе

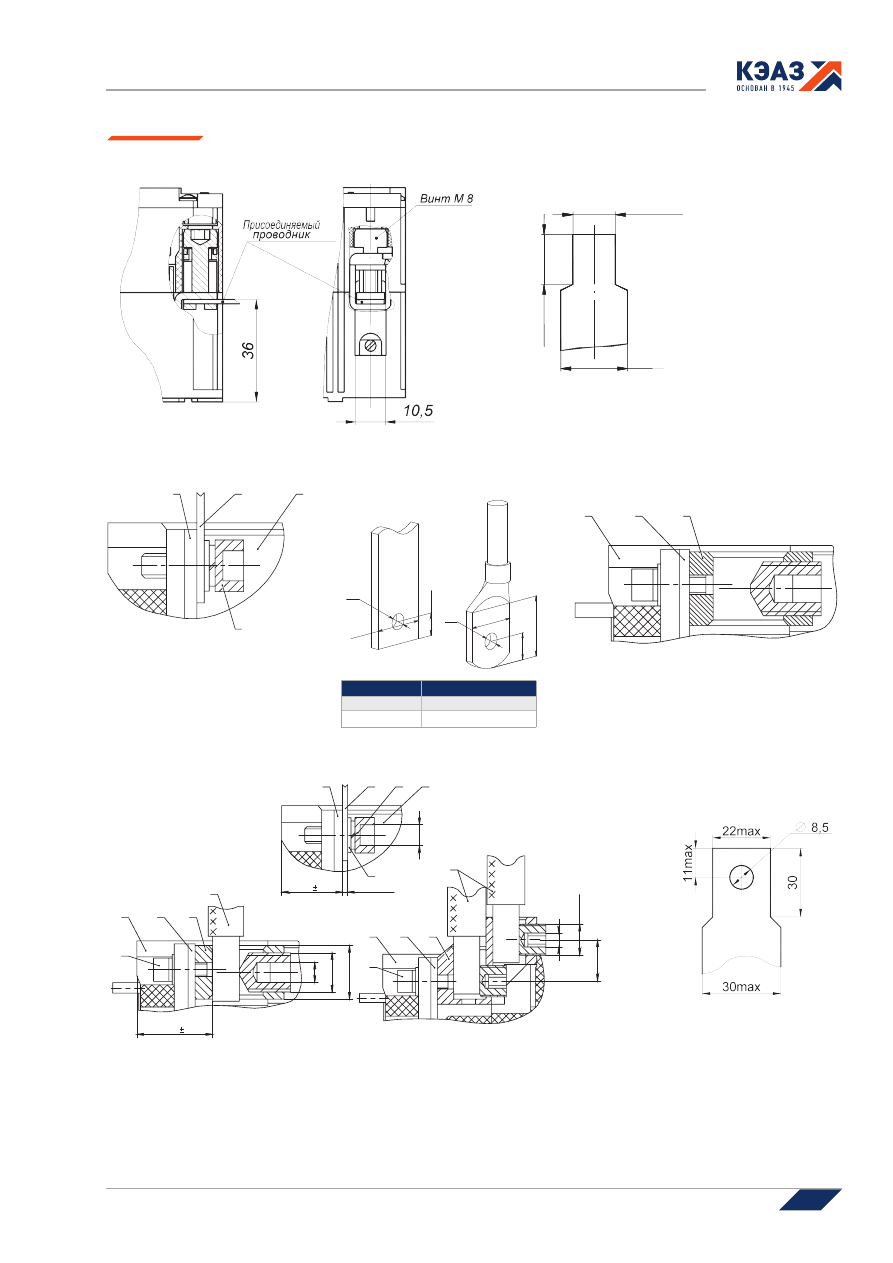

Присоединение внешних проводников к главной цепи выключателя

Зажимы допускают присоединение

медных и алюминиевых проводников

сечением от 2,5 до 50 мм²

Форма и размер

присоединяемой шины

ВА57-31

ВА57Ф31

1

2

3

4

1 - выключатель;

2 - вывод автоматического выключателя;

3 - одногнездный зажим.

Присоединение шинами или жилами кабеля с кабельным наконечником

Присоединение кабелем без кабельного

наконечника

2

1

3

Ø D,  мм

In ≤ 50 A

5,5

In ≥ 63 A

8,5

 </=7

 </=17

 >/=17,5



 </=9,5

 </=17

Ø

Ø

Форма и размер присоединяемой шины

10 макс.

12 макс.

15

1 - вывод автоматического

выключателя;

2 - шина (или кабельный

наконечник);

3 - выключатель;

4 - винтовое соединение.

а) присоединение шинами или жилами кабеля с кабельным

наконечником;

б) присоединение одним кабелем сечением 185 мм

2

 без

кабельного наконечника;

в) присоединение двумя кабелями сечением 95 мм

2

 без

кабельного наконечника.

1 - вывод автоматического выключателя;

2 - шина (или кабельный наконечник);

3 - автоматический выключатель;

4 - шайбы;

5 - винт М8;

6 - одногнездный зажим;

7 - двухгнездный зажим;

8 - болт М8;

9 - присоединяемый проводник.

  31 2

  2 ... 6

  6

  7

  М14

  23

  7

  М14

  23

  37,5 1

1

2

5

3

4

1

8

3

9

6

3

8

1

7

9

ВА57-35, ВА57Ф35



Форма и размер присоединяемой

шины

а)

б)

в)

56

56

Автоматические выключатели в литом корпусе

а) присоединение шинами или жилами кабеля с кабельным

наконечником;

б) присоединение двумя кабелями сечением по 185 мм

без кабельного наконечника;

в) присоединение четырьмя кабелями сечением по 120 мм

без

кабельного наконечника.

1 - вывод автоматического выключателя;

2 - шина;

3 - автоматический выключатель;

4 - шайба;

5 - болт М10x30 ГОСТ 7796;

6 - двухгнездный зажим;

7 - четырехгнездный зажим.

ВА57-39

32 мин.

55 макс.

25±0,25

Ø10,5

2 отв.

12,5

60 макс.

Форма и размер

присоединяемой шины

 30...31

 2,5...14

 S=8

 10

 М20

 28

 8

 М18

 27

 47

1

2

5

3

4

3

2

6

8

3

1

7



2 отв.

Ø20

4 отв.

Ø17

Ø

18

57

Автоматические выключатели в литом корпусе

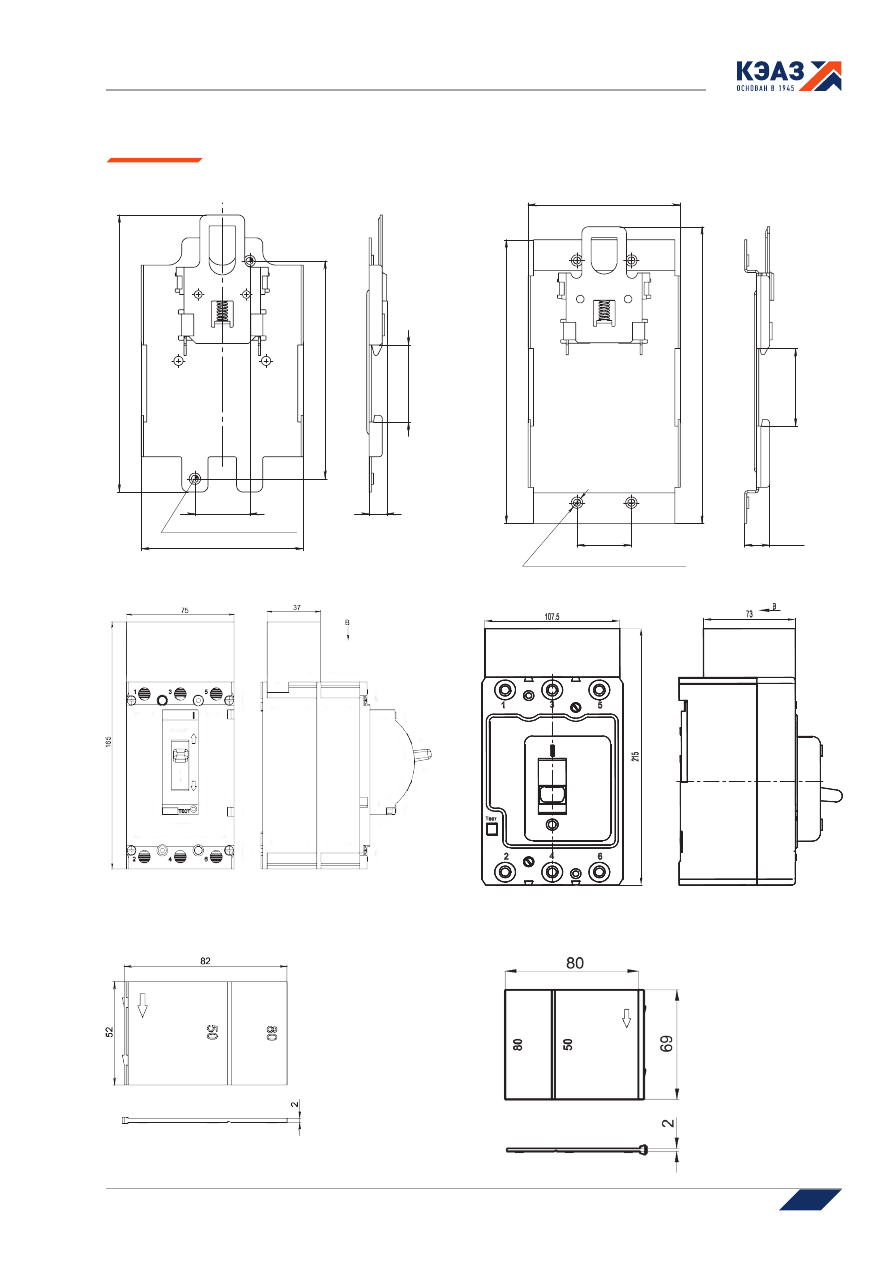

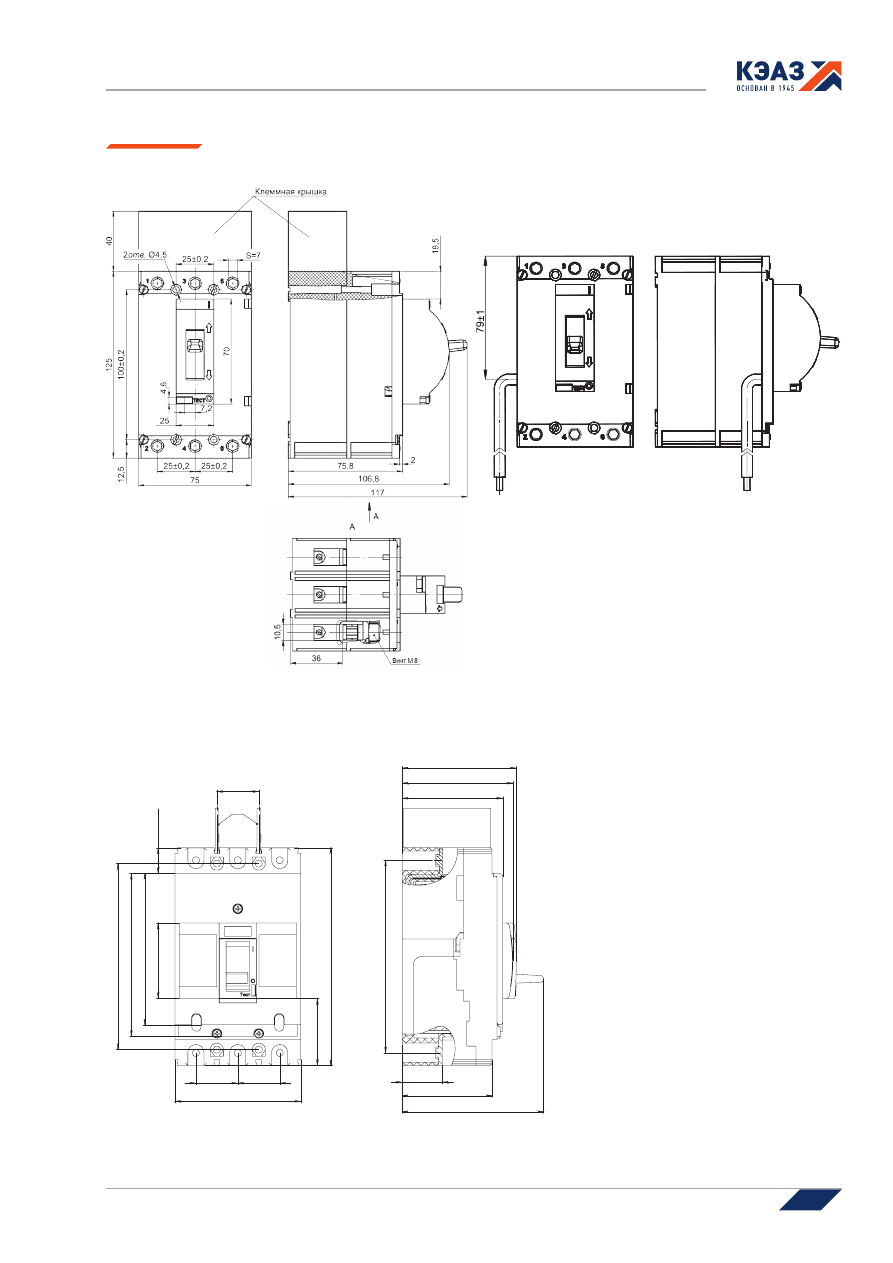

Габаритные, установочные и присоединительные размеры

ВА57-31

С автоматическим выключателем ВА57-31 комплектно поставляется клеммная крышка, устанавливаемая со стороны выводов 1, 3, 5.

Клеммные крышки можно заказать отдельно.

Расположение выходящих из автоматического

выключателя проводов от дополнительных сборочных

единиц

ВА57Ф31

 25±0,23

 15,5±0,5

 130±1

 111±0,5

 97±0,5

 90,2±0,5

 45±0,2

 40±0,5

 25±0,5

 25±0,5

 75±0,5

П

 115±0,5

 24±0,5

 53,5±1

 60±1

 66±1

 68±1

 84 макс.

58

58

Автоматические выключатели в литом корпусе

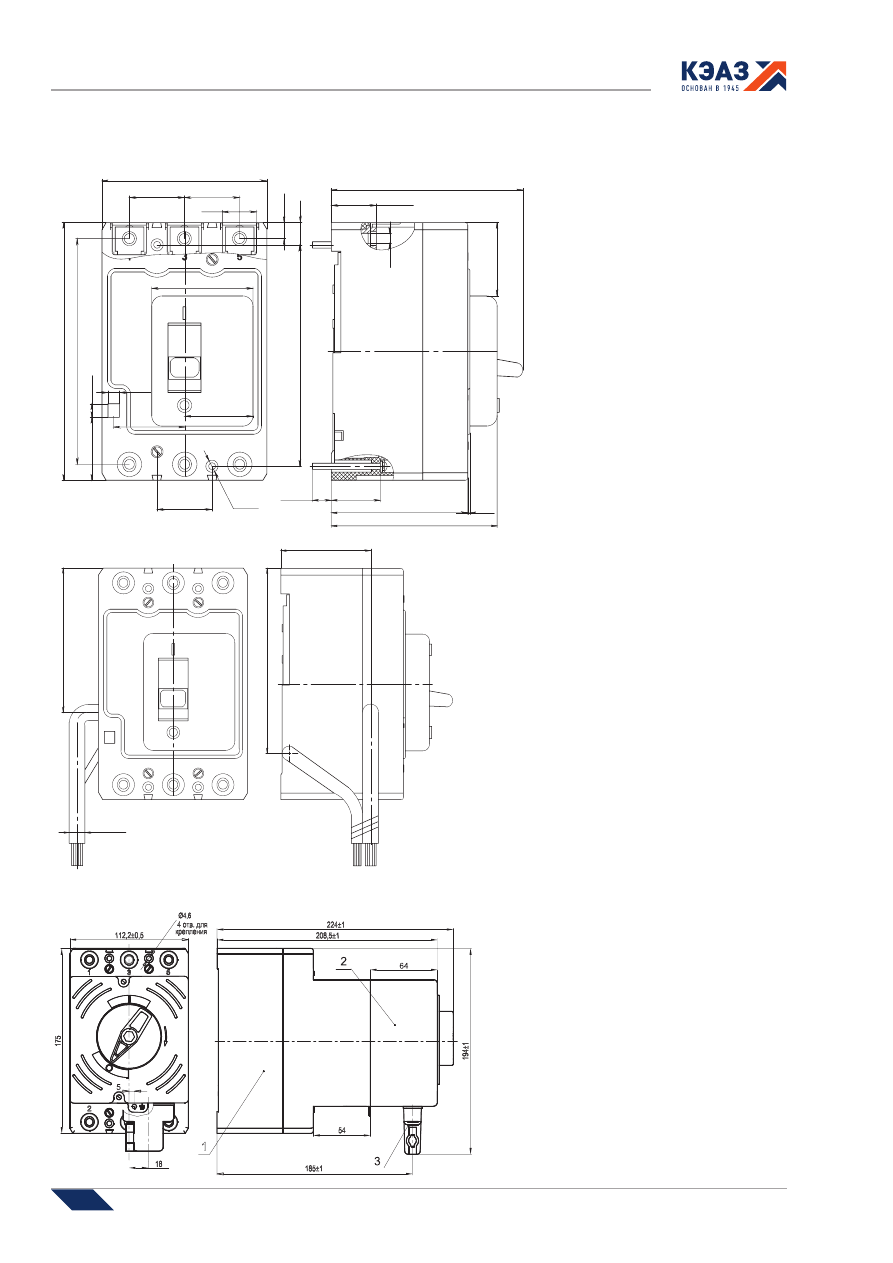

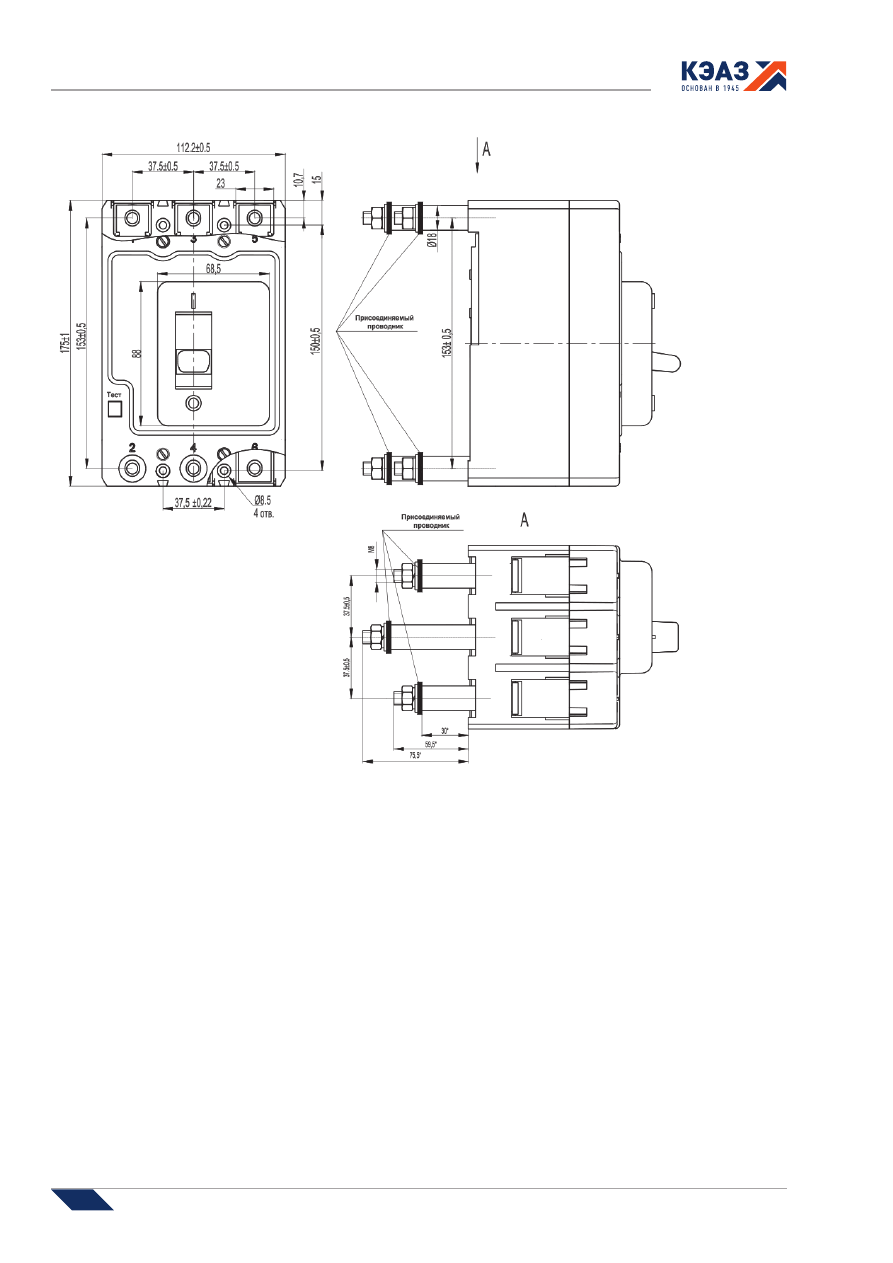

С зажимами для переднего присоединения

 37,5±0,22



Ø4,6

 42,3

 9,6

 8,1

 48,2

3±0,55

 175

±1

 150

±0,5

 68,5

 37,5±0,5

 37,5±0,5

 23

 10,7

 15

 46,5

 112,2±0,5

 30,6±1,5

 130±3

 М8

 49,7

 34±1

 25±1

 92,7

 112,5±2

 1,5

2                      4                      6

Тест

2 отв. для крепления

выключателя

ВА57-35, ВА57Ф35

Ø

12 макс.

 108

±1

 144

±1

 68

±1

1                      3                       5

Тест

2                     4                       6

1 - автоматический выключатель;

2 - привод электромагнитный;

3 - соединитель типа РП10.

С электромагнитным приводом

59

Автоматические выключатели в литом корпусе

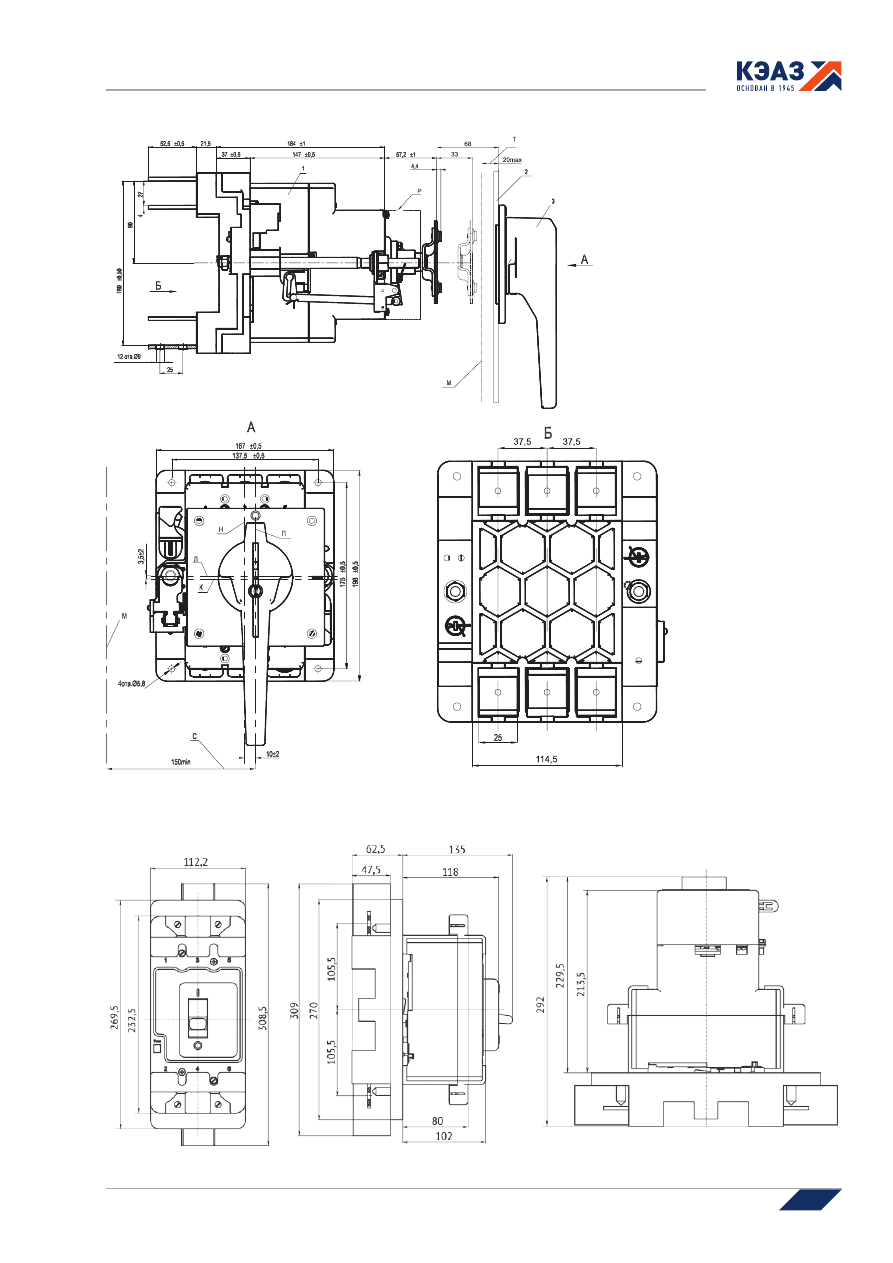

Выдвижного исполнения с ручным дистанционным приводом

Выключатель на втычной панели

60

60

Автоматические выключатели в литом корпусе

Выключатели с зажимами заднего присоединения

61

Автоматические выключатели в литом корпусе

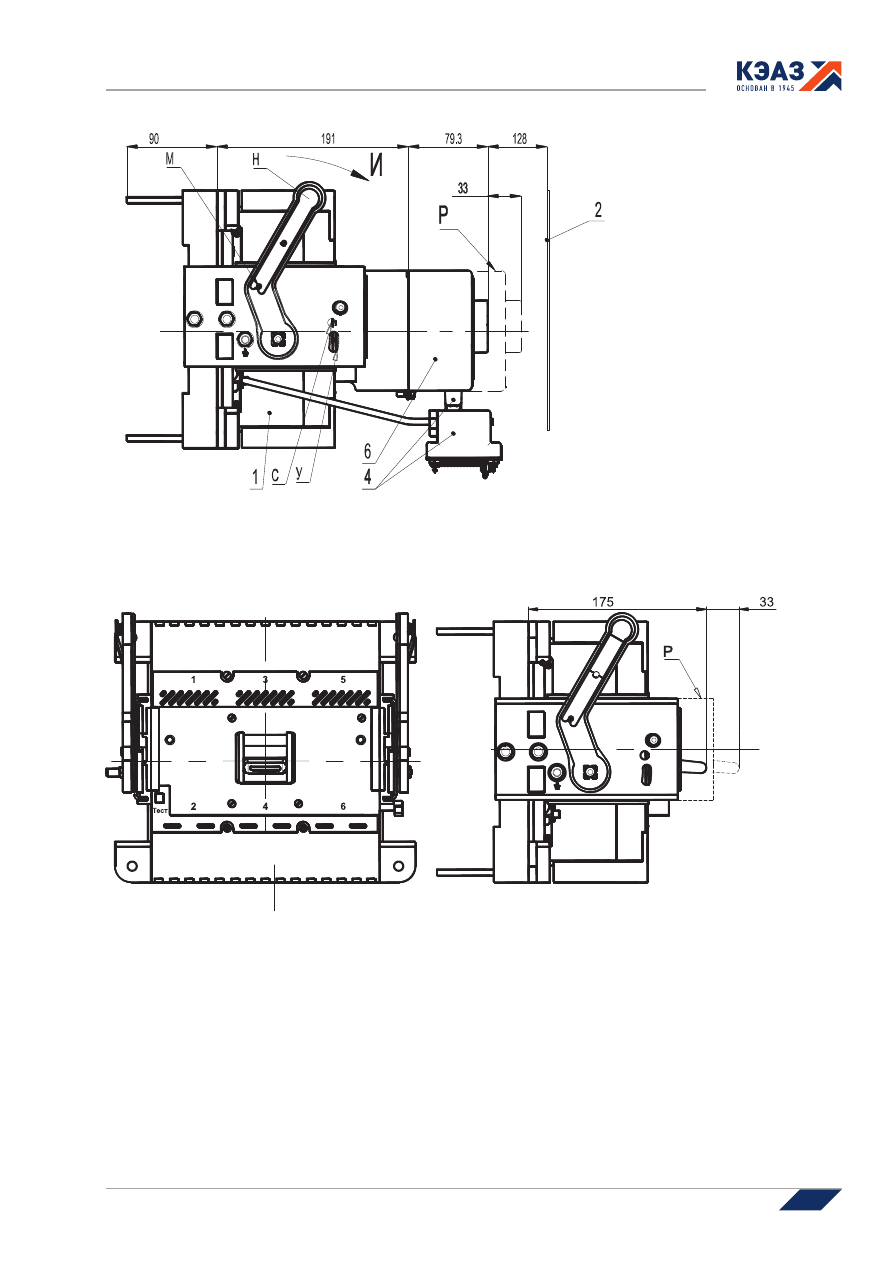

Стационарного исполнения с электромагнитным приводом

1 - автоматический выключатель;

2 - привод электромагнитный;

3 - соединитель типа РП10;

К - вертикальная ось выключателя;

Л - горизонтальная ось электромагнитного привода.

 25±0,5

 75±1

 75±1

 15

±1

 225±1

 121

 224

±1

 194

±1

 9,6

 36,4

 104,4

 83±1

 75±1

Ø5,4

 189±1

 54

±1

 108

±1

 М5 4 винта

 24,5

±1

 175

±1

 23±1

 97±1

 119±1

 154±1

 33

 8,2

1

3

5

4

2

6

4 отв. для

крепления

выключателя

К

П

Тест

ВА57-39

 112

±1



Ø

12 макс.

 175

±1

 69±1

1

3

5

4

2

6

Тест

62

62

Автоматические выключатели в литом корпусе







243 min

10

8.4

П

Н

К

Л

С

М

296±0,4

262,5±0,4

16,75

16



75

75

225,5

258

100

53

60

А

4

отв

.O9

для крепления выключателя





Рисунок Б.

6 –

Выключатель ВА57

-

39  выдвижного исполнения с ручным



дистанционным приводом







А

191

137

20 max

13

56

232

6

116

8

34

90

395

33

o

86

К

Б

М

Т

Р

Л

3

1

2

12

отв

. O11

209

63

-1

4

25±0,6

Б

5

Автоматический выключатель ВА57-39 выдвижного исполнения с ручным дистанционным приводом

63

Автоматические выключатели в литом корпусе

Автоматический выключатель ВА57-39 выдвижного исполнения с электромагнитным приводом

Автоматический выключатель ВА57-39 выдвижного исполнения с ручным приводом

1 - автоматический выключатель;

2 - дверь распределительного устройства;

3 - привод ручной дистанционный;

4 - соединитель типа РП10;

5 - блокировка;

6 - привод электромагнитный.

К - горизонтальная ось автоматического выключателя;

Л - горизонтальная ось ручного дистанционного привода;

М - ось вращения двери распределительного устройства;

Н - вертикальная ось автоматического выключателя;

П - вертикальная ось ручного привода;

Р - контрольное положение автоматического выключателя;

С и Т - размеры, определяющие ось вращения двери

распределительного устройства.

64

64

Автоматические выключатели в литом корпусе

Минимально допустимые расстояния от автоматического выключателя до

металлических частей

ВА57-31

ВА57Ф31

ВА57-35, ВА57Ф35

Номинальное

напряжение, В

Размеры, мм

В

В1*

Н

Н1

400

20

40

40

20

690

40

40

80

20

* Размер В1 - для выключателей выдвижного исполнения с ручным дистанционным или электромагнитным приводом

ВА57-39

Номинальное

напряжение, В

Размеры, мм

В

В1

Н

Н1

400

20

0; 15

1)

40; 65

2)

20; 45

3)

690

40

80; 105

2)

1)

 - для автоматических выключателей с

комплектом зажимов № 2, 5, 6, 7, 8, 13, 14;

2)

 - для автоматических выключателей с

клмплектом зажимов № 2, 7, 8, 13;

3)

 - для автоматических выключателей с

комплектом зажимов № 2, 5, 6, 14.

65

Автоматические выключатели в литом корпусе

 127,2

 100±0,2

 74

 25±0,2

     2 отв. М4 для крепления выключателя

 8

 35,3±0,125

Адаптер на Din-рейку ВА57-31

Адаптер на Din-рейку ВА57Ф31

 70

 130

 136

 25 ±0,2

    4 отв. М4 для крепления выключателя

 11,5

 35,6 ±0,1

Крышка клеммная ВА57-31

Крышка клеммная ВА57-35

Межполюсная перегородка ВА57-35, ВА57-39

Межполюсная перегородка ВА57Ф31

Габаритные, установочные и присоединительные размеры аксессуаров к

выключателям















содержание      ..     2      3      4      5     ..
