КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 3





2

Автоматические выключатели в литом корпусе:
Серии ВА57 на токи от 16 до 800 А.................................................................

.35

Серии  ВА53,  ВА55  на  токи  от  250  до  2000  А..............................................

......74

Серии ВА04 на токи от 16 до 400 А

..................................................................93

Серии ВА51 на токи от 16 до 630 А.

...............................................................107

Серии  А63  на  токи  от  0,6  до  40  А...............................................................

...130

Серии АЕ20 на токи от 10 до 160 А

.................................................................135

Серии  АП50Б  на  токи  от  1,6  до  63  А

..............................................................146

Серии  АК50Б  на  токи  от  1  до  50  А

.................................................................153

Серии ВА13 на токи от 0,6 до 63 А

.................................................................159

Серии ВА21 на токи от 0,6 до 100 А

...............................................................164

АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ
В ЛИТОМ КОРПУСЕ

Автоматические выключатели в литом корпусе

35

Автоматические выключатели в литом корпусе серии ВА57

Соответствуют требованиям стандартов ГОСТ Р 50030.2 ТР ТС 004/2011 ТР ТС 001/2011

Автоматические выключатели серии ВА57 предназначены для эксплуатации в низковольтных распределительных устройствах пере-

менного тока напряжением до 690 В частотой 50 и 60 Гц и постоянного тока напряжением до 440 В. Автоматические выключатели

серии ВА57 разработаны для защиты электроустановок от токов коротких замыканий и перегрузок, предназначены для нечастых

оперативных включений и отключений. Автоматические выключатели с приемкой Российского морского регистра судоходства (далее

РС) и Российского Речного Регистра (далее РРР) предназначены для защиты судового электрооборудования.



Реализация любых технических решений

        - полный ассортимент номенклатуры на токи от 16 до 800 А;
        - большие значения предельной коммутационной способности 110 кА (DC), 40 кА (AC);
        - широкая линейка уставок электромагнитных расцепителей;
        - широкий ассортимент дополнительных устройств, в том числе наличие расцепителя нулевого напряжения (РНН).



Уверенность в надежной работе

        - способность пропускать ограниченый ток короткого замыкания (исключительное токоограничение);
        - наличие запаса устойчивости к динамическому и термическому действию токов короткого замыкания;
        - гарантия не свариваемости контактов при аварийных токах короткого замыкания.



Расширенные области применения

        - защита электрооборудования морских, речных судов и портовой инфраструктуры, подтверждено свидетельствами о типовом

одобрении РМРС и РРР;

        - защита электрооборудования АЭС, подтверждено лицензией АЭС;
        - возможность применения в суровых условиях эксплуатации, климатические исполнения УХЛ и ОМ.

Преимущества

от 16 А

до 800 А

110

кА

ПКС

-60°С

+40°С

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

РЕЧНОЙ

РЕГИСТР

МОРСКОЙ

РЕГИСТР

36

Автоматические выключатели в литом корпусе

36

Отличительные особенности

Монтаж вертикально или

поворот вправо/влево

на 90

0

. Подвод питания

сверху и снизу.

Усиленная

контактная система с

электродинамическим

отбросом контактов.

Применение в контактной

системе экструдированных

серебрографитовых

контактов.

Температура эксплуатации

от -60 до +40°С.

Межфазные

перегородки

(ВА57-39)

Крышка клеммная

(ВА57-31, ВА57-35)

Комплектация

Крепежные детали для

установки автоматического

выключателя

(ВА57-31, ВА57-35,

ВА57Ф35)

Комплект зажимов для

присоединения медных шин

и проводников с кабельными

наконечниками

(ВА57-35, ВА57Ф35, ВА57Ф31)

Комплект переходных шин

(ВА57-39 800 А)

Крепежные детали для

установки автоматического

выключателя

(ВА57-39, ВА57Ф31)

Комплект зажимов для

присоединения медных шин

и проводников с кабельными

наконечниками

(ВА57-39)

Автоматические выключатели в литом корпусе

37

Структура условного обозначения ВА57-31, ВА57-35, ВА57Ф35, ВА57-39

ВА57 Х

1

Х

2

Х

3

 - Х

4

Х

5

Х

6

Х

7

Х

8

Х

9

 - Х

10

…А- Х

11

…-Х

12

…-Х

13

…-Х

14

…-Х

15

…-Х

16

…-КЭАЗ  Х

17

ВА57

- Обозначение серии автоматического выключателя

Х

1

- Разделительный знак (-) или буквенное обозначение Ф (для ВА57Ф35)

Х

2

Х

3

- Обозначение номинального тока автоматического выключателя:

31 - до 100 А (габаритные размеры ШхДхВ: 75х125х117);

35 - до 250 А (габаритные размеры ШхДхВ: 112,2х174,5х130);

39 - до 800 А (габаритные размеры ШхДхВ: 225х224х154)

Х

4

Х

5

- Условное обозначение исполнения автоматического выключателя по числу полюсов, напряжению на переменном и постоянном

токе, комбинации максимальных расцепителей тока в зоне защиты:

Условное

обозначение

исполнения

Количес-

тво

полюсов

Количество

защищенных

полюсов

Наличие расцепителя

Наличие исполнения у выключателя

тепловой электромагнитный

ВА57-31

ВА57Ф35

ВА57-35

ВА57-39

33

3

3

-

+

до 690АС

-

до 690АС

до 690АС

34

+

+

до 400АС

63

3

2

-

+

-

-

до 440DС

до 440DС

64

+

+

-

-

83

2

2

-

+

до 220DC/690AC

-

до 220DC/690AC

до 220DC/690AC

84

+

+

-

Х

6

Х

7

- Условное обозначение исполнения по наличию дополнительных сборочных единиц и их комбинациям:

код

00

11**

12** 13 15

18**

23

25

45

46

47

49

52

54

56

62

HP

-

-

+

-

-

+

-

-

-

-

+

-

-

-

-

+

РМН

-

-

-

+

-

-

+

-

-

-

-

-

+

-

+

-

PHH

-

-

-

-

+

-

-

+

-

-

-

+

-

+

-

-

с приводом

- 2«з»+1«р»*

-

-

- 1«з»+1«р»* 2«з»+1«р»* 2«з»+1«р»* - 2«з»+1«р»* 1«з»+1«р»* -

- 2«з»+1«р»*2«з»+1«р»* -

без привода -

2«з»+2«р»

-

-

-

1«з»+2«р» 2«з»+2«р» 2«з»+2«р» - 2«з»+2«р» 1«з»+2«р» -

- 2«з»+2«р» 2«з»+2«р» -

вкс

-

-

-

-

-

-

-

-

+

+

+

+ +

+

+

+

* для автоматических выключателей с электромагнитным приводом доступны к заказу исполнения только со

вспомогательными контактами

** исполнения по наличию дополнительных сборочных единиц автоматических выключателей ВА57-31

Х

Х

9

- Условное обозначение вида привода, дополнительных механизмов и способа установки автоматического выключателя:

10 - ручной привод, стационарное исполнение;

16 - ручной привод, стационарное исполнение, имеется устройство для запирания выключателя в положении "Отключено"

(только ВА57-35 и ВА57-39);

30 - электромагнитный привод, стационарное исполнение (только ВА57-35 и ВА57-39);

40 - ручной привод, выдвижное исполнение (только ВА57-39);

50 – выдвижное исполнение с ручным дистанционным приводом для оперирования через дверь распределительного устройства

51 – выдвижное исполнение с ручным дистанционным приводом для оперирования через дверь распределительного устройства

уменьшенной глубины;

70 - электромагнитный привод, выдвижное исполнение (только ВА57-35 и ВА57-39)

Х

10

…А

- Номинальный ток автоматического выключателя

Х

11

- Уставка расцепителей тока короткого замыкания

Х

12

- Номинальное напряжение и род тока главной цепи:

до 690АС - для автоматических выключателей переменного тока;

до 440DС - для автоматических выключателей постоянного тока

Х

13

- Параметры независимого расцепителя (НР), расцепителя минимального напряжения (РМН),  расцепителя нулевого напряжения

(РНН) (при их наличии): номинальное напряжение и род тока

Х

14

- Параметры привода электромагнитного (ПЭ) (при его наличии): номинальное напряжение и род тока

Х

15

- Обозначение климатического исполнения и категории размещения:

ОМ4 (только для ВА57-31, ВА57-35, ВА57-39 с приемкой Российского морского регистра судоходства);

УХЛ3

Х

16

- Вид приемки, условия поставки:

РЕГ - приемка Российского морского регистра судоходства или Российского Речного Регистра (кроме ВА57Ф35);

АЭС - для поставок на АЭС (кроме ВА57Ф35);

при отсутствии - приемка ОТК

КЭАЗ

- Торговая марка

Х

17

 - (Втычной, без панели) - втычное исполнение автоматичекого выключателя, без втычной панели (только для ВА57-35)

ВА57Х

1

Х

2

Х

3

4

…А- Х

5

…-400АС-УХЛ3-КЭАЗ

ВА 57

- Обозначение серии автоматического выключателя

Х

1

- Буквенное обозначение Ф

Х

2

Х

3

- Обозначение номинального тока выключателя: 31 - до 100 А (габаритные размеры ШхДхВ: 75х130х60)

Х

4

...А

- Номинальный ток выключателя

Х

5

...

- Уставка электромагнитного расцепителя для защиты тока от короткого замыкания

400АС

- Номинальное напряжение главной цепи переменного тока частотой 50 Гц

УХЛ3

- Обозначение климатического исполнения и категории размещения

КЭАЗ

- Торговая марка

Структура условного обозначения ВА57Ф31

Исполнение ВА57-3Х-ХХХХ15 выведено из ассортимента, вместо него исполнение ВА57-3Х-ХХХХ10 + Привод ручной

дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39-УХЛ3 (арт. 110450).

38

Автоматические выключатели в литом корпусе

38

Формулирование заказа.

При заказе автоматического выключателя необходимо указывать:

1) Наименование, типоисполнение;

2) Номинальный ток расцепителей;

3) Уставку электромагнитного расцепителя для защиты от тока

короткого замыкания;

4) Номинальное напряжение и род тока главной цепи;

5) Род тока и номинальное напряжение U

c

 расцепителей:

независимого (НР), минимального напряжения (РМН) или

нулевого напряжения (РНН) - при их необходимости;

6) Род тока и номинальное напряжение U

s

 электромагнитного

привода (ПЭ) - при его необходимости;

7) Климатическое исполнение и категория размещения;

8) Вид приемки, условия поставки (ОТК - не указывается);

9) Торговую марку.

По отдельному заказу поставляются:

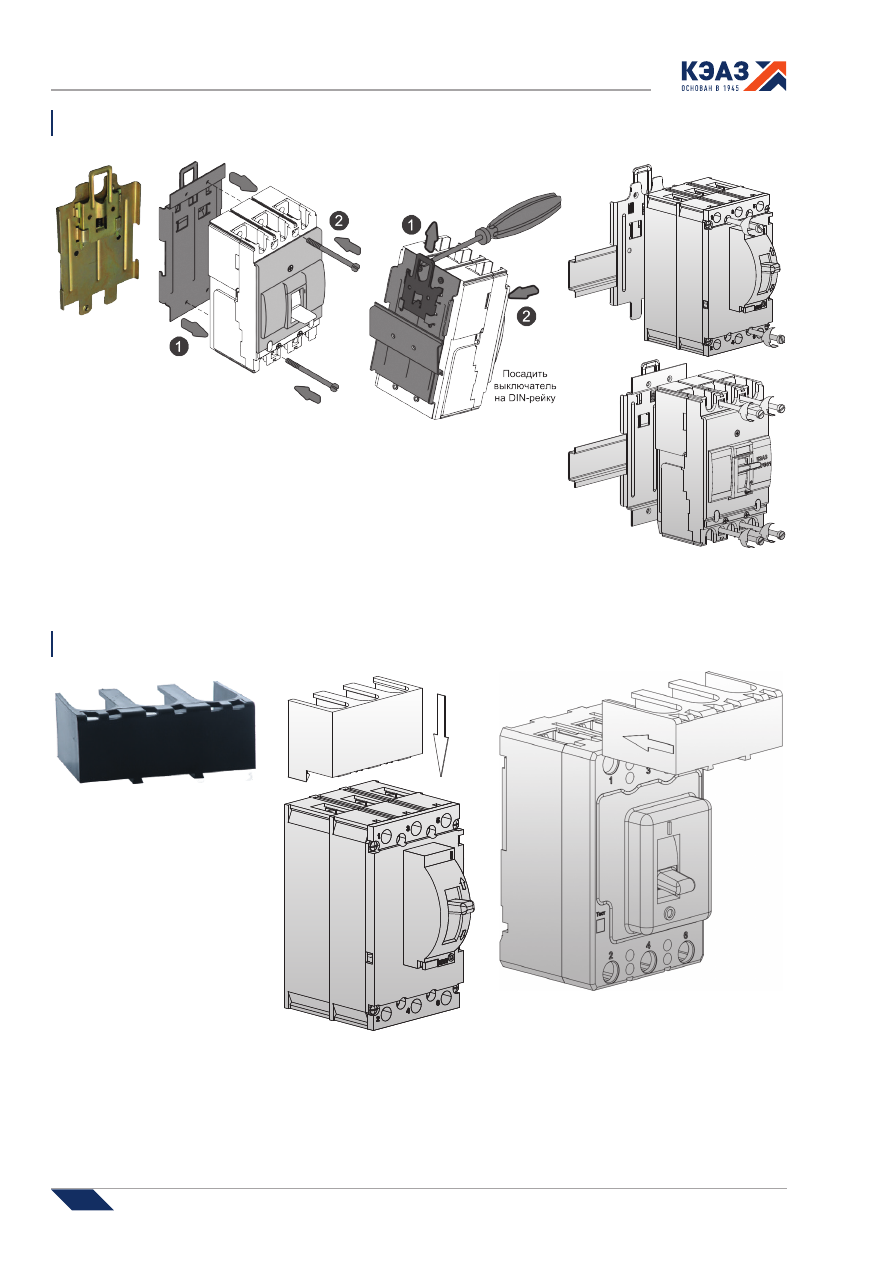

адаптер для крепления автоматического выключателя ВА57-31

и ВА57Ф31 на DIN-рейку;



крышка клеммная для ВА57-31, ВА57-35, ВА57Ф35, ВА57-39;



специальные зажимы для присоединения проводников для

ВА57Ф31, ВА57-35, ВА57Ф35, ВА57-39;

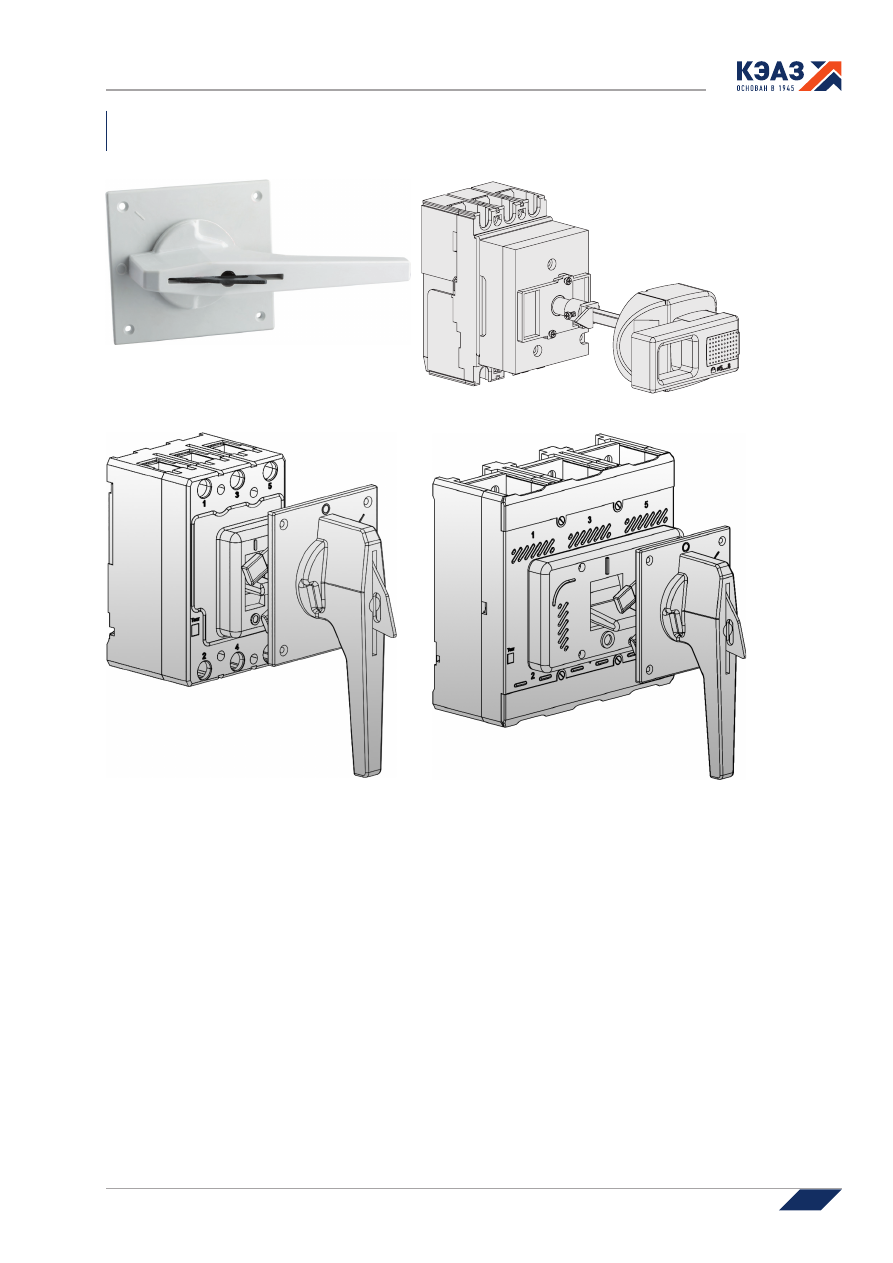

ручной дистанционный привод для ВА57Ф31, ВА57-35, ВА57Ф35,

ВА57-39 (кроме выключателей с электромагнитным приводом);



комплект выводов расширительных ВА57-35, ВА57Ф35;



комплект межполюсных перегородок ВА57Ф31, ВА57-35,

ВА57Ф35, ВА57-39;



комплект переходных шин для ВА57-39;



комплект выводов для заднего присоединения для ВА57-39.

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

* Допускается изготовление выключателей с уставкой 500 по спец. заказу.

**  Подвод напряжения от источника питания возможен без снижения значений номинальной предельной наибольшей отключающей

способности Icu и номинальной рабочей отключающей способности Ics, как со стороны неподвижных контактов (выводы 1, 3, 5), так и со

стороны подвижных контактов (выводы 2, 4, 6) выключателей.

Технические характеристики

Наименование

параметра

Обозначение параметра

Серии

ВА57-31

ВА57Ф31

ВА57-35

ВА57-31-Х4

ВА57-31-Х3

ВА57Ф31

ВА57-35-Х4

Номинальный ток

(I

n

), А

16

20

25

31,5

40

50

63

80

100

100

16

20

25

32

40

50

63

80

100

16

20

25

31,5

40

50

63

80

Номинальное

напряжение (U

e

), B

до 690 AC; 220 DC

до 400 AC

до 690 AC; 440 DC

Уставка электро-

магнитного

расцепителя на

переменном токе, А

400

400

800

400

800

1200



400

800

1200

400

500 630 800 1000

80

125

160



200

320

80

100

200



250

320

100

125

250



320

100

125

160

320



400

630

125

160

250

400



500

630

160

250

500



630

*630

800



1250

*630

800

1000

1250

Уставка электро-

магнитного

расцепителя  на

постоянном токе, А

400

500

500,

1000

500

1000

1200

500

1000

1200

-

125

160

200

320

100

200

250

320

125

250

320

125

160

320

400

630

160

250

400

500

630

250

500

630

800

1250

800

1000

1250

Номинальная предельная наибольшая отключающая способность (I

cu

), кA

при 400 AC

4

6 25

40**

40**

6

8

10

3,5

6

9

10

15

25

при 690 AC

3

6

6

-

3,5 5,5

6

9

12

15

при 220 DC

20

40

75

75

-

5

6

8

15

25

35

40

60

при 440 DC

-

-

-

5

6

8

15

25

35

40

60

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

50

50

50

Номинальная наибольшая включающая способность (I

cm

), кA

при 400 AC

6

9 52

84

84

9

12

17

5

9

15

17

30

52

при 690 AC

4,5

9

9

-

5

8

9

15

20

25

при 220 DC

20

40

75

75

-

5

6

8

15

25

35

40

60

при 440 DC

-

-

-

5

6

8

15

25

35

40

60

Износостойкость

Общая, циклов ВО

16000

10000

10000

Коммутационная,

циклов ВО

10000

1500

2500

Габаритные размеры

75х125х117

75х130х60

112,2х174,5х130

Масса, кг

не более 1,1

не более 0,8

не более 2,7

Автоматические выключатели в литом корпусе

39

Примеры записей автоматических выключателей при заказе и в

документации других изделий:

1) Автоматический выключатель ВА57-31, трехполюсный с

расцепителями тока короткого замыкания и тока перегрузки на

номинальный ток 100 А, с уставкой по току срабатывания 1200 А,

с двумя размыкающими и двумя замыкающими вспомогательными

контактами:

«Автоматический выключатель ВА57-31-341110-100А-1200-690АС-

УХЛ3-КЭАЗ»

2) Автоматический выключатель ВА57-35 с расцепителями тока

короткого замыкания и тока перегрузки на номинальный ток

160 А, с уставкой по току срабатывания 2000 А, с независимым

расцепителем на напряжение (U

c

) 230 В переменного тока

частотой 50, 60 Гц и 220 В постоянного тока, с одним

размыкающим и одним замыкающим  вспомогательными

контактами, электромагнитным приводом на напряжение 400 В

переменного тока частотой 50, 60 Гц:

«Автоматический выключатель ВА57-35-341830-160А-2000-690АС-

НР230АС/220DC-ПЭ400АС-УХЛ3-КЭАЗ»

3) Автоматический выключатель ВА57-39 с расцепителями тока

короткого замыкания и тока перегрузки на номинальный ток

400 А, с уставкой по току срабатывания 4000 А, с независимым

расцепителем на напряжение (U

c

) 230 В переменного

тока частоты 50, 60 Гц и 220 В постоянного тока, с одним

размыкающим и одним замыкающим  вспомогательными

контактами, электромагнитным приводом на напряжение 400 В

переменного тока частотой 50, 60 Гц:

«Автоматический выключатель ВА57-39-341830-400А-4000-690АС-

НР230АС/220DC-ПЭ400АС-УХЛ3-КЭАЗ»

4) Автоматический выключатель ВА57-35,  на номинальный

постоянный ток 250 А напряжением 440 В, с уставкой по

току срабатывания 1600 А, с двумя размыкающими и двумя

замыкающими вспомогательными контактами:

«Автоматический выключатель ВА57-35-641110-250А-1600-440DC-

УХЛ3-КЭАЗ»

Уставка электромагнитного расцепителя, выделенная жирным шрифтом, является базовой.

Допускается изготовление автоматических выключателей по спец. заказу с уставкой электромагнитного расцепителя:

* - 500 А;

1)

– для стационарного исполнения;

  2)

– для стационарного исполнения с рабочим током не более 0,9 от



номинального тока (I

R

 = maх

0,9I

n

).

Наименование

параметра

Обозначение параметра

Серии

ВА57-35

ВА57Ф35

ВА57-39

ВА57-35-Х4

ВА57-35-Х3

ВА57Ф35-34

ВА57-39-Х4

ВА57-39-Х3

Номинальный

ток (I

n

), А

100

125

160

200

250

80

250

16

20

25

31,5

40

50

63

80

100

125

160

200

250

250

320

400

500

630

800

400

630

800

Номинальное

напряжение

(U

e

), B

до 690 AC; 440 DC

до 400 AC

до 690 AC; 440 DC

Уставка

электро-

магнитного

расцепителя

на переменном

токе, А

*630

1000



1250

*630

800

1250



1600

*630

800

1000

1600



2000

*630

1000

1250

1600

2000



2500

*750

1000

1250

1600

2500

500

800

1000

1250

500

750

1000

1250

1600

2500

10 In

1000

1250

1600



2500

1000

1250

1600

2000

2500



3200

1000

(1)



1250

1600

2000

2500



4000

1000

(1)



1600

2000

2500



5000

1250

(2)



1600

2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

1000

1250

1600

2000

2500

3200



4000

1000

(2)



1250

(2)



1600

2000

2500

3200

4000

5000



6300

2500

3200

4000

5000



6300

Уставка

электро-

магнитного

расцепителя

на постоянном

токе, А

1000

1250

800

1250

1600

800

1000

1600

2000

1000

1250

1600

2000

2500

750

1000

1250

1600

2500

800

1000

1250

750

1000

1250

1600

2500

-

1250

1600



2500

1250

1600

2000

2500



3200

1250

(1)



1600

2000

2500



4000

1600

(1)



2000

2500



5000

2000

(2)



2500

3200

4000



5000

2500

3200

4000



5000

1250

(2)



1600

2000

2500

3200



4000

1250

(2)



1600

(2)



2000

2500

3200

4000



5000

3200

4000

5000

Номинальная предельная наибольшая отключающая способность (I

cu

), кA

при 400 AC

30

35

40**

40**

3,5 6 9

10

40

40

при 690 AC

15

18

18

-

18

18

при 220 DC

80

100

110

110

-

110

110

при 440 DC

80

100

110

110

-

110

110

Номинальная рабочая отключающая способность (I

cs

)

% от I

cu

50

100

75

Номинальная наибольшая включающая способность (I

cm

), кA

при 400 AC

63

73

84

84

5 9 15

17

84

84

при 690 AC

25

30

30

-

30

30

при 220 DC

80

100

110

110

-

110

110

при 440 DC

80

100

110

110

-

110

110

Износостойкость
Общая,

циклов ВО

10000

10000

5000

Коммутацион-

ная, циклов ВО

2500

2500

1000

Габаритные

размеры

112,2х174,5х130

112,2х174,5х130

225х224х154

Масса, кг

не более 2,7

не более 2,7

не более 6,6

**  Подвод напряжения от источника питания возможен без снижения значений номинальной предельной наибольшей отключающей

способности Icu и номинальной рабочей отключающей способности Ics, как со стороны неподвижных контактов (выводы 1, 3, 5), так и со

стороны подвижных контактов (выводы 2, 4, 6) выключателей.

40

Автоматические выключатели в литом корпусе

40

Артикулы

Наименование

Количество

полюсов

Номиналь-
ный ток,  А

Номиналь-

ное

напряжение,

В

Номинальная предель-

ная наибольшая

отключающая

способность при 400 В

АС I

cu

,  кА

Артикул

ВА57-31-340010-16А-400-690AC-УХЛ3

3

16

690

4

108430

ВА57-31-340010-20А-400-690AC-УХЛ3

3

20

690

6

108431

ВА57-31-340010-25А-400-690AC-УХЛ3

3

25

690

25

108432

ВА57-31-340010-31,5А-400-690AC-УХЛ3

3

31,5

690

40

108433

ВА57-31-340010-40А-400-690AC-УХЛ3

3

40

690

40

108434

ВА57-31-340010-50А-800-690AC-УХЛ3

3

50

690

40

108439

ВА57-31-340010-63А-800-690AC-УХЛ3

3

63

690

40

108440

ВА57-31-340010-80А-1200-690AC-УХЛ3

3

80

690

40

108428

ВА57-31-340010-100А-1200-690AC-УХЛ3

3

100

690

40

108427

ВА57Ф31-16А-400-400AC-УХЛ3

3

16

400

6

219300

ВА57Ф31-20А-400-400AC-УХЛ3

3

20

400

6

219302

ВА57Ф31-25А-400-400AC-УХЛ3

3

25

400

8

219303

ВА57Ф31-32А-400-400AC-УХЛ3

3

32

400

10

219304

ВА57Ф31-40А-400-400AC-УХЛ3

3

40

400

10

219305

ВА57Ф31-50А-500-400AC-УХЛ3

3

50

400

10

219306

ВА57Ф31-63А-630-400AC-УХЛ3

3

63

400

10

219307

ВА57Ф31-80А-800-400AC-УХЛ3

3

80

400

10

219308

ВА57Ф31-100А-1000-400AC-УХЛ3

3

100

400

10

219309

ВА57-35-340010-16А-160-690AC-УХЛ3

3

16

690

3,5

108581

ВА57-35-340010-20А-200-690AC-УХЛ3

3

20

690

6

108591

ВА57-35-340010-25А-250-690AC-УХЛ3

3

25

690

9

108596

ВА57-35-340010-31,5А-320-690AC-УХЛ3

3

31,5

690

10

108604

ВА57-35-340010-40А-400-690AC-УХЛ3

3

40

690

10

108606

ВА57-35-340010-50А-500-690AC-УХЛ3

3

50

690

15

108613

ВА57-35-340010-63А-800-690AC-УХЛ3

3

63

690

15

108625

ВА57-35-340010-80А-800-690AC-УХЛ3

3

80

690

25

108626

ВА57-35-340010-100А-1000-690AC-УХЛ3

3

100

690

30

108566

ВА57-35-340010-125А-1250-690AC-УХЛ3

3

125

690

35

108576

ВА57-35-340010-160А-1600-690AC-УХЛ3

3

160

690

35

108586

ВА57-35-340010-200А-2000-690AC-УХЛ3

3

200

690

40

108594

ВА57-35-340010-250А-2500-690AC-УХЛ3

3

250

690

40

108600

ВА57Ф35-340010-16А-160-400AC-УХЛ3

3

16

400

3,5

109301

ВА57Ф35-340010-20А-200-400AC-УХЛ3

3

20

400

6

109311

ВА57Ф35-340010-25А-250-400AC-УХЛ3

3

25

400

9

109315

ВА57Ф35-340010-31,5А-315-400AC-УХЛ3

3

31,5

400

10

151418

ВА57Ф35-340010-40А-400-400AC-УХЛ3

3

40

400

10

109325

ВА57Ф35-340010-50А-500-400AC-УХЛ3

3

50

400

10

109332

ВА57Ф35-340010-63А-630-400AC-УХЛ3

3

63

400

10

151417

ВА57Ф35-340010-80А-800-400AC-УХЛ3

3

80

400

10

109344

ВА57Ф35-340010-100А-1000-400AC-УХЛ3

3

100

400

10

109286

ВА57Ф35-340010-125А-1250-400AC-УХЛ3

3

125

400

10

109296

ВА57Ф35-340010-160А-1600-400AC-УХЛ3

3

160

400

10

109307

ВА57Ф35-340010-200А-2000-400AC-УХЛ3

3

200

400

10

109314

ВА57Ф35-340010-250А-2500-400AC-УХЛ3

3

250

400

10

109319

ВА57-39-340010-250А-2500-690AC-УХЛ3

3

250

690

40

109876

ВА57-39-340010-320А-3200-690AC-УХЛ3

3

320

690

40

109881

ВА57-39-340010-400А-4000-690AC-УХЛ3

3

400

690

40

109883

ВА57-39-340010-500А-5000-690AC-УХЛ3

3

500

690

40

109885

ВА57-39-340010-630А-5000-690AC-УХЛ3

3

630

690

40

109886

ВА57-39-340010-800А-5000-690AC-УХЛ3

3

800

690

40

223012

Автоматические выключатели в литом корпусе

41

Комплект поставки

Наименование

ВА57-31 ВА57Ф31 ВА57-35

ВА57-35

выдвижного

исполнения

ВА57Ф35

ВА57-39

ВА57-39

выдвижного

исполнения

Автоматический выключатель серии ВА57

+

+

+

+

+

+

+

Крепежные детали для установки автоматического

выключателя

+

+

+

+

+

+

+

Комплект зажимов для присоединения медных шин и

проводников с кабельными наконечниками

+

+

+

+

+

+

+

Межполюсные перегородки

-

+

-

-

-

+

-

Клеммная крышка

+

-

+

-

-

-

-

Ключ для перемещения автоматических выключателей

- 2 шт.

-

-

-

+

-

-

-

Ключ для запирания рукоятки (с ручным дистанционным

приводом)

-

-

-

+

-

-

-

Комплект переходных шин - 6 шт.

-

-

-

-

-

+

(для 800 А)

-

Руководство по эксплуатации (совмещено с паспортом)

+

+

+

+

+

+

+

Инструкция по установке аксессуаров

-

+

-

-

-

-

-

Сертификат соответствия на партию, поставляемую в

один адрес - 1 шт.

+

+

+

+

+

+

+

Ключ для запирания рукоятки выключателя

-

-

-

+

-

-

+

Установка ВК для ВА57Ф31

Защелкнуть для фиксации

Положение

автоматического

отключения

(нажать кнопку Тест)

Дополнительные устройства ВА57Ф31, ВА57-31, ВА57-35, ВА57-39

Вспомогательные контакты ВК

Вспомогательные контакты ВК предназначены для коммутации цепей управления переменного и постоянного тока.

Технические характеристики

Тип аппарата

ВА57-31

Категория применения

АС15

DС15

Номинальное напряжение (U

e

), В

230

400

220

Номинальный рабочий ток (I

е

), А

1,0

0,5

0,3

Условный тепловой ток (I

the

), А

5

Тип аппарата

ВА57Ф31

Категория применения

АС

Номинальное напряжение (U

e

), В

125 250 30 50

75

125 220

Номинальный рабочий ток (I

е

), А

5

5

5

1 0,75 0,5 0,25

Условный тепловой ток (I

the

), А

5

Тип аппарата

ВА57-35, ВА57-39

Категория применения

АС15

DС13

Номинальное напряжение (U

e

), В

48 110 230 400 24 110 220

Номинальный рабочий ток (I

е

), А

5

4,5

3

2

5

1,3 0,5

Условный тепловой ток (I

the

), А

5

42

Автоматические выключатели в литом корпусе

42

Независимый расцепитель HP

Независимый расцепитель HP обеспечивает отключение включенного

автоматического выключателя

 при подаче на выводы катушки

расцепителя напряжения постоянного или переменного тока. Независимый расцепитель производит отключение в любых рабо-

чих условиях, когда питающее напряжение электрической сети остается в пределах от 70%  до 110% номинального напряжения.

Номинальный режим работы независимого расцепителя - кратковременный. В аппаратах ВА57-31, ВА57-35, ВА57-39 независимый

расцепитель подключен через доп. контакт, за исключением ВА57Ф31.
Независимый расцепитель устанавливается в выключатели серии ВА57-31, ВА57-35, ВА57-39 только на заводе изготовителе, в вы-

ключатели ВА57Ф31 устанавливается потребителем самостоятельно.

Технические характеристики

Рабочее напряжение U

e

 при 50 Гц, В

110 В (кроме ВА57Ф31)

230 В

400 В (кроме ВА57Ф31)

24 В постоянного тока (только ВА57-35, ВА57-39)

110 В постоянного тока (кроме ВА57Ф31)

220 В постоянного тока (кроме ВА57Ф31

Диапазон рабочих напряжений

(0,7-1,1) U

e

Потребляемая мощность, ВА

400 В*А переменный ток

300 Вт постоянный ток

Установка НР для ВА57Ф31

Защелкнуть для фиксации

Автоматические выключатели в литом корпусе

43

Технические характеристики

Вид тока

AC

DC

Рабочее напряжение U

e

, В

24

110

230

400

110

220

Диапазон напряжений

включения

>0,85U

e

Напряжение отключения

<0,7U

e

Потребляемая мощность

10 В*А

10 Вт

Установка РМН для ВА57Ф31

Предназначено для запирания автоматического



выключателя в положении «Отключено» с целью

обеспечения безопасности людей при ремонте и обслуживании оборудования. Устройство запирания

устанавливается на выключатели ВА57-35 и ВА57-39 только на заводе изготовителе.

BA57-35, 39



Устройство запирания

Расцепители нулевого (РНН) и минимального (РМН) напряжения

РНН



обеспечивает отключение включенного автоматического выключателя без выдержки времени при напряжениях на выводах его

катушки в пределах 45-10% от номинального;



не производит отключения включенного выключателя при напряжении на выводах его катушки выше 55% от номинального;



не препятствует включению автоматического выключателя при напряжении на выводах его катушки 85% от номинального и выше;



препятствует включению автоматического выключателя при напряжении 10% от номинального и ниже.

Кроме ВА57Ф31, ВА57-31.

РМН



обеспечивает отключение включенного автоматического выключателя без выдержки времени при напряжении на выводах его

катушки в пределах 70-35% от номинального;



не производит отключения включенного выключателя при напряжении на выводах его катушки выше 70% от номинального;



не препятствует включению автоматического выключателя при напряжении на выводах его катушки 85% от номинального и выше;



препятствует включению автоматического



выключателя при напряжении 35% и ниже.

Кроме ВА57-31.

Защелкнуть для

фиксации

Расцепитель мини-

мального напряжения

устанавливать при

нажатой кнопке Тест

Вспомогательные контакты сигнализации автоматического отключения (ВКС)

Вспомогательные контакты сигнализации автоматического отключения предназначены для индикации отключения автоматического

выключателя под действием расцепителей (максимальных, НР, РМН, РНН), а также кнопки ТЕСТ.
Номинальный рабочий ток до 2 А при напряжении до 400 В переменного тока частотой 50-60 Гц и 220 В постоянного тока.

Электромагнитный привод (ЭП)

Электромеханическое устройство для дистанционного оперирования

выключателем. Электромагнитный привод допускает ручное включе-

ние - отключение. Электромагнитный привод может быть использован

в схемах автоматики, где выключатель является исполнительным

механизмом любой системы защиты (устройство автоматического ввода

резервного питания АВР и т.д.). Электромагнитный привод на выключа-

тели ВА57-35 и ВА57-39 устанавливается только на заводе изготовителе.

Кроме ВА57Ф31, ВА57-31.

Род тока

Номинальное

напряжение

цепи управле-

ния, (Ue), В

Максимальная

потребляемая

мощность

привода, В А

Диапазон

рабочих

напряже-

ний, В

Переменный

ток частотой

50 и 60 Hz

230, 400

1000

0,85-1,1

Характеристики электромагнитного привода

Расцепители нулевого и минимального напряжения устанавливается в выключатели серии ВА57-35, ВА57-39 только на заводе из-

готовителе. Расцепитель минимального напряжения в выключатели ВА57Ф31 устанавливается потребителем самостоятельно.

44

Автоматические выключатели в литом корпусе

44

ВА57-31

1 - автоматический выключатель;

2 - крышка клеммная;

3 - адаптер на DIN-рейку.

3

Дополнительные аксессуары

ВА57-35

1 - автоматический выключатель;

2 - крышка клеммная;

3 - комплект зажимов;

4 - ручной дистанционный привод;

5 - панель втычная;

6 - межполюсные перегородки;

7 - пружина тарельчатая;

8 - комплект кабельных наконечников;

9 - комплект выводов расширительных.

2

1

1

3

8

7

5

6

2

9

4

Автоматические выключатели в литом корпусе

45

ВА57-39

1 - автоматический выключатель;

2 - межполюсные перегородки;

3 - комплект зажимов;

4 - ручной дистанционный привод;

5 - крышка клеммная.

1

4

5

2

3

46

Автоматические выключатели в литом корпусе

46

Адаптер на DIN-рейку ВА57Ф31 и ВА57-31

Предназначен для крепления автоматического выключателя на DIN-рейке.

Крышка клеммная ВА57-31 и ВА57-35

Предназначена для защиты от прикосновения к токоведущим частям.

Автоматические выключатели в литом корпусе

47

Комплект выводов расширительных ВА57-35

Предназначены для увеличения межполюсного раcстояния.

Панель втычная для ВА57-35

Панель втычная применяется только вместе с выключателями втычного исполнения.

48

Автоматические выключатели в литом корпусе

48

Комплект выводов для заднего присоединения ВА57-39

Позволяют выполнить заднее присоединение к автоматическому выключателю шин и проводников с кабельными наконечниками.

Межполюсные перегородки ВА57Ф31, ВА57-35 и ВА57-39

Предназначены для обеспечения более надежной изоляции между фазами. Устанавливаются потребителем самостоятельно.

Могут использоваться совместно с комплектами зажимов.

Комплект переходных шин ВА57-39

Позволяют присоединить к автоматическому выключателю шины и проводники с кабельными наконечниками большего сечения.

49

Автоматические выключатели в литом корпусе

Ручной дистанционный привод ВА57Ф31, ВА57-35, ВА57-39

Устройство, закрепляемое на двери распредустройства, предназначено для оперирования автоматическим выключателем через

дверь. Дистанционный привод снабжен устройством для запирания в положении «Отключено».















содержание      ..     1      2      3      4      ..
