КЭАЗ. КАТАЛОГ ЭЛЕКТРОТЕХНИЧЕСКОЙ ПРОДУКЦИИ (2019 год) - часть 2





18

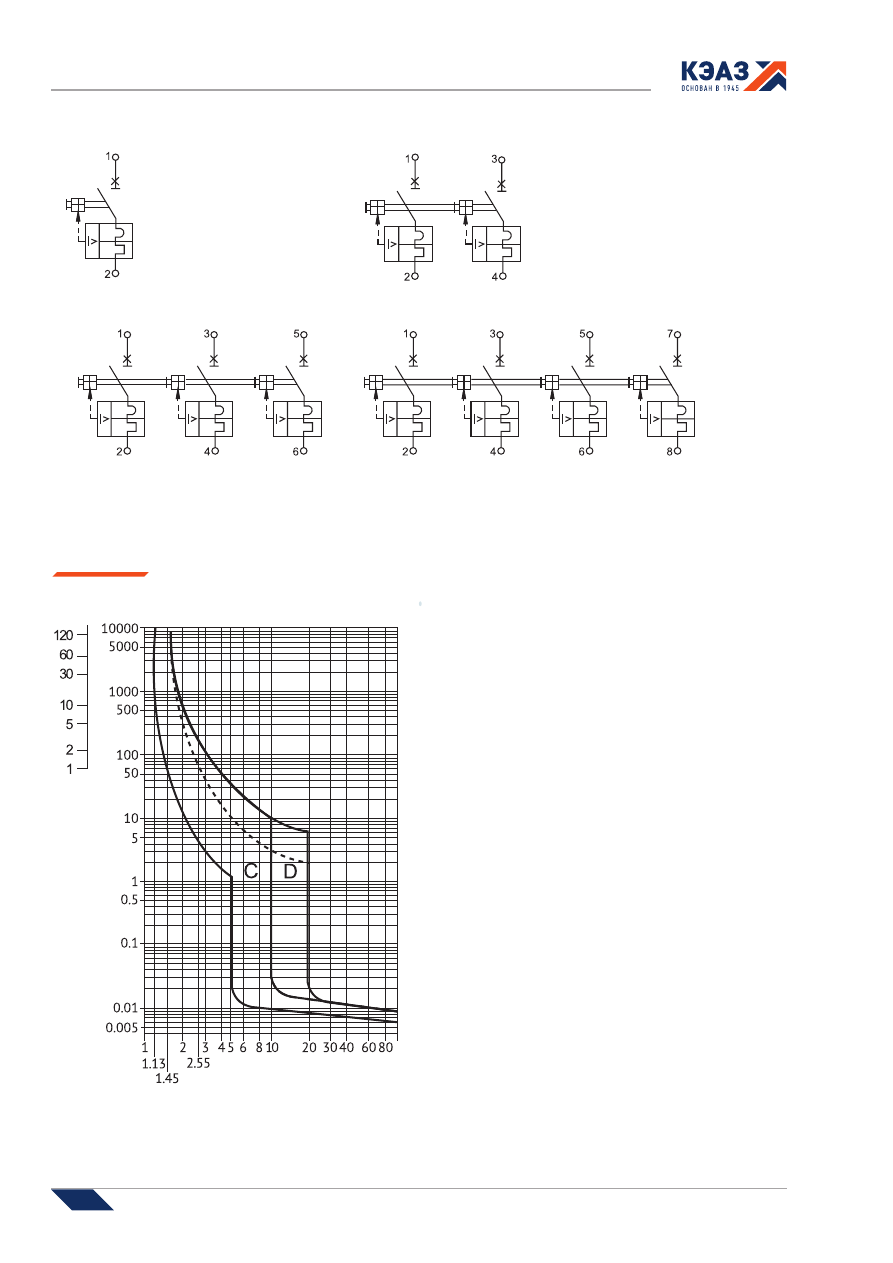

 Модульные автоматические выключатели

а) однополюсного; б) двухполюсного; в) трехполюсного; г) четырехполюсного



а)                                                                            б)

ВА47-100



в)                                                                            г)

Время-токовые  характеристики

*На рисунке пунктирная линия - это верхняя граница время-токовой характеристики

для автоматических  выключателей  с номинальным током  In ≤ 32 A

I/In

При температуре окружающей среды +30

°

С

Модульные выключатели нагрузки

19

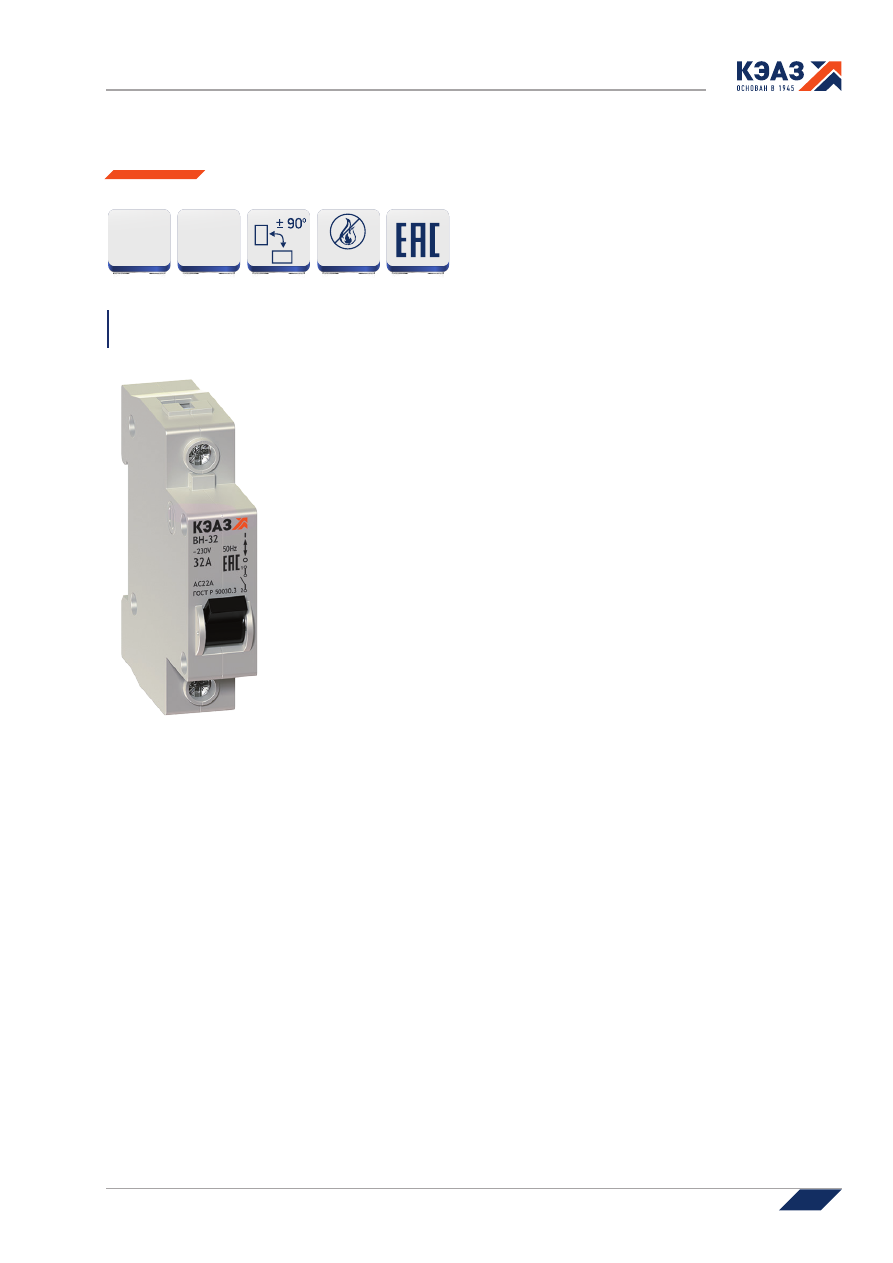

Модульные выключатели нагрузки серии ВН-32  предназначены для применения в электрических цепях напряжением

до 400 В переменного тока частоты 50 Гц, проведения тока в нормальном режиме и оперативных включений и отключений

указанных цепей.

Модульные выключатели нагрузки ВН-32

Соответствуют требованиям стандарта ГОСТ Р 50030.3-2012

ДО

100

А

-60

°

С

+40

°

С

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

Модульные выключатели нагрузки

20

Пример записи обозначения четырехполюсного выключателя типа ВН-32 на номинальный ток 100 A:

Модульный выключатель нагрузки ВН-32-4100-УХЛ3.

Пример записи обозначения двухполюсного выключателя типа ВН-32 на номинальный ток 63 A:

Модульный выключатель нагрузки ВН-32-263-УХЛ3.

ВН-32

- Тип выключателя

Х

1

- Число полюсов

Х

- Номинальный ток

УХЛ3

- Климатическое исполнение

ВН32-Х

1

Х

2

-УХЛ3

Структура условного обозначения

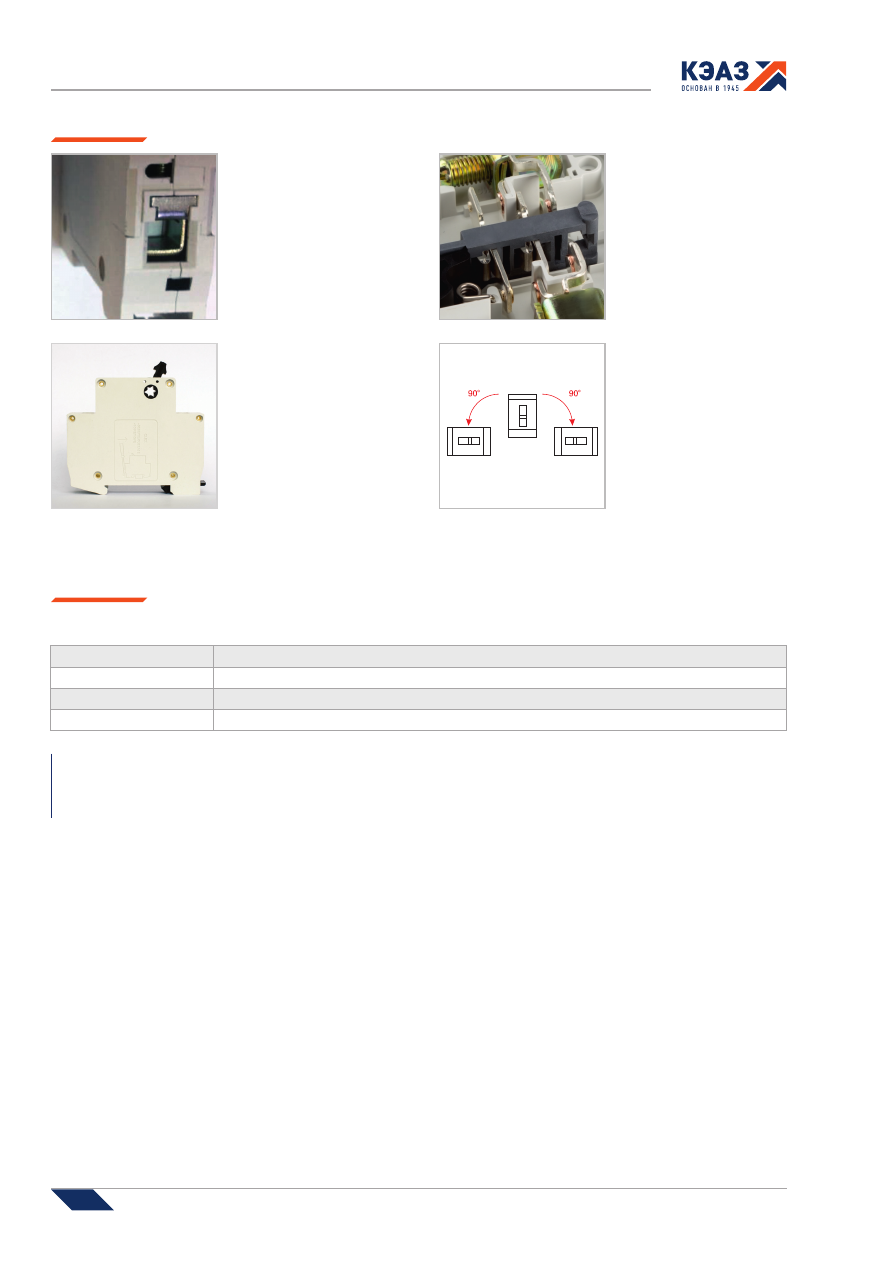

Особенности конструкции

Насечки на контактных

зажимах обеспечивают

максимально плотный

контакт, увеличивают

механическую прочность

соединения и снижают

значение переходного

сопротивления, тем

самым гарантируют, что

подключенные проводники не

перегреются и не оплавятся.

Повышенная механическая

прочность корпуса благодаря

увеличенной толщине стенок

и наличию дополнительных

заклепок в зоне

присоединения проводников.

Особая конструкция

контактной системы

мостикового типа гарантирует

максимально надежный

контакт во включенном

состоянии и двойной разрыв

цепи в выключенном.

Широкие возможности по

компоновке щитов за счет

монтажа устройств как

вертикально, так и повернув

вправо/влево на 90°.

Модульные выключатели нагрузки

21

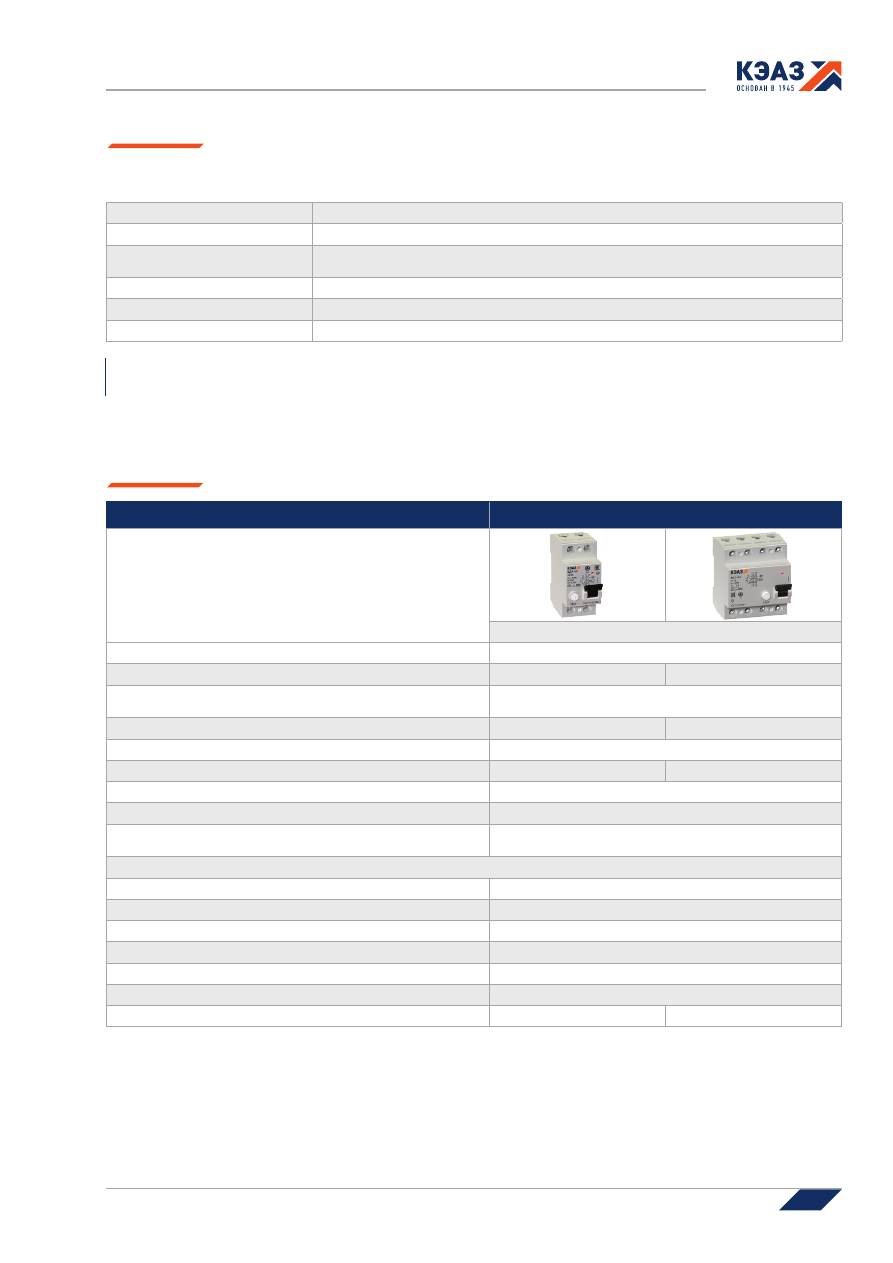

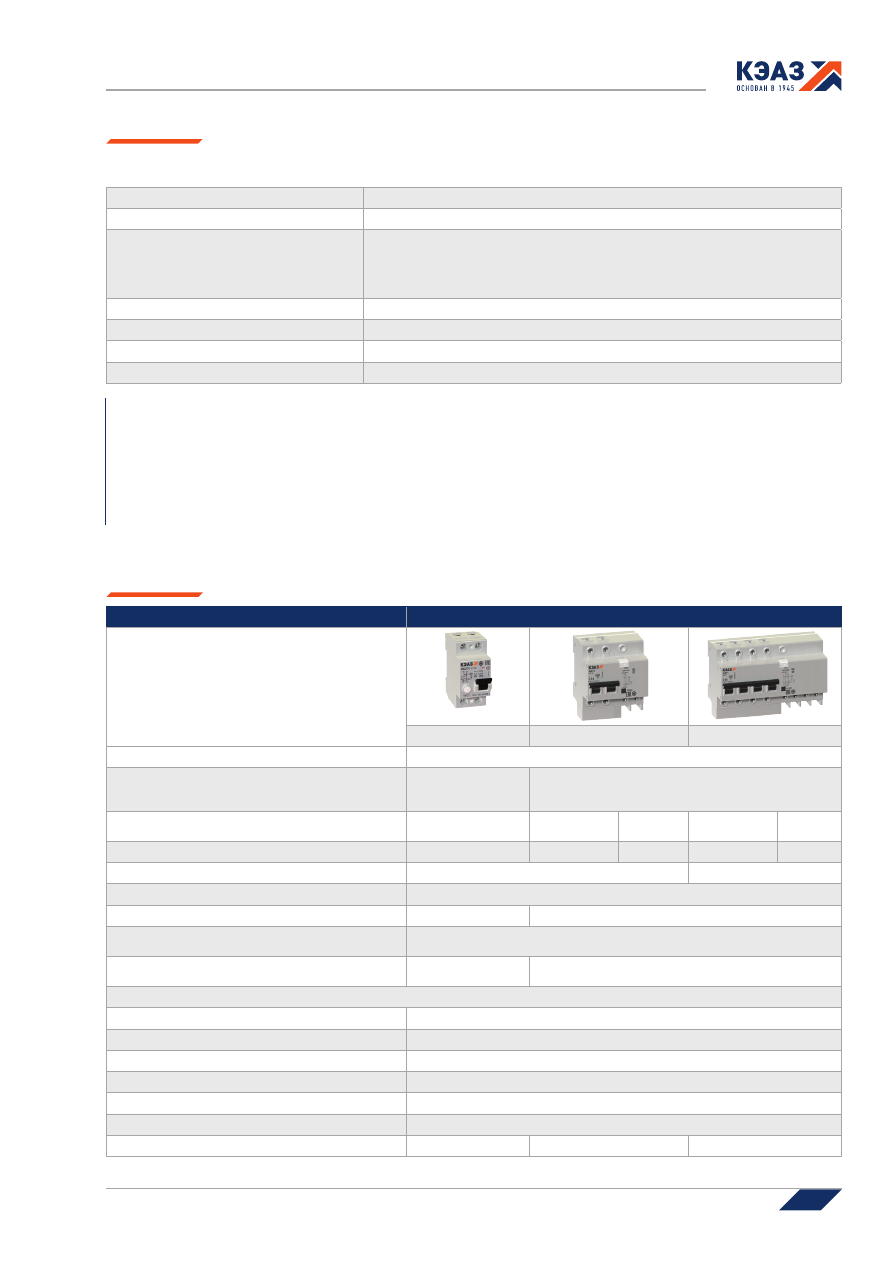

Наименование параметра

Значение параметра

Серия

ВН32

Соответствие требованиям стандарта

ГОСТ Р 50030.3-99

Количество полюсов

1Р; 2Р; 3Р; 4Р

Номинальное напряжение, U

e

, В, в цепи переменного тока частоты 50 Гц

230/400

Минимальное рабочее напряжение, В

24

Номинальные токи, I

n

, A

32*; 63; 100

Номинальная частота, Гц

50

Износостойкость, циклов СО (включение-отключение), не менее:
- общая

10000

- коммутационная

1500

Климатическое исполнение

УХЛ3 по ГОСТ 15150

Степень защиты выключателя

IP20

Сечение присоединяемых проводников, мм

2

2,5 - 35

Масса однополюсного выключателя, не более, кг

0,15

Категория применения

АС22А

* только для однополюсного выключателя

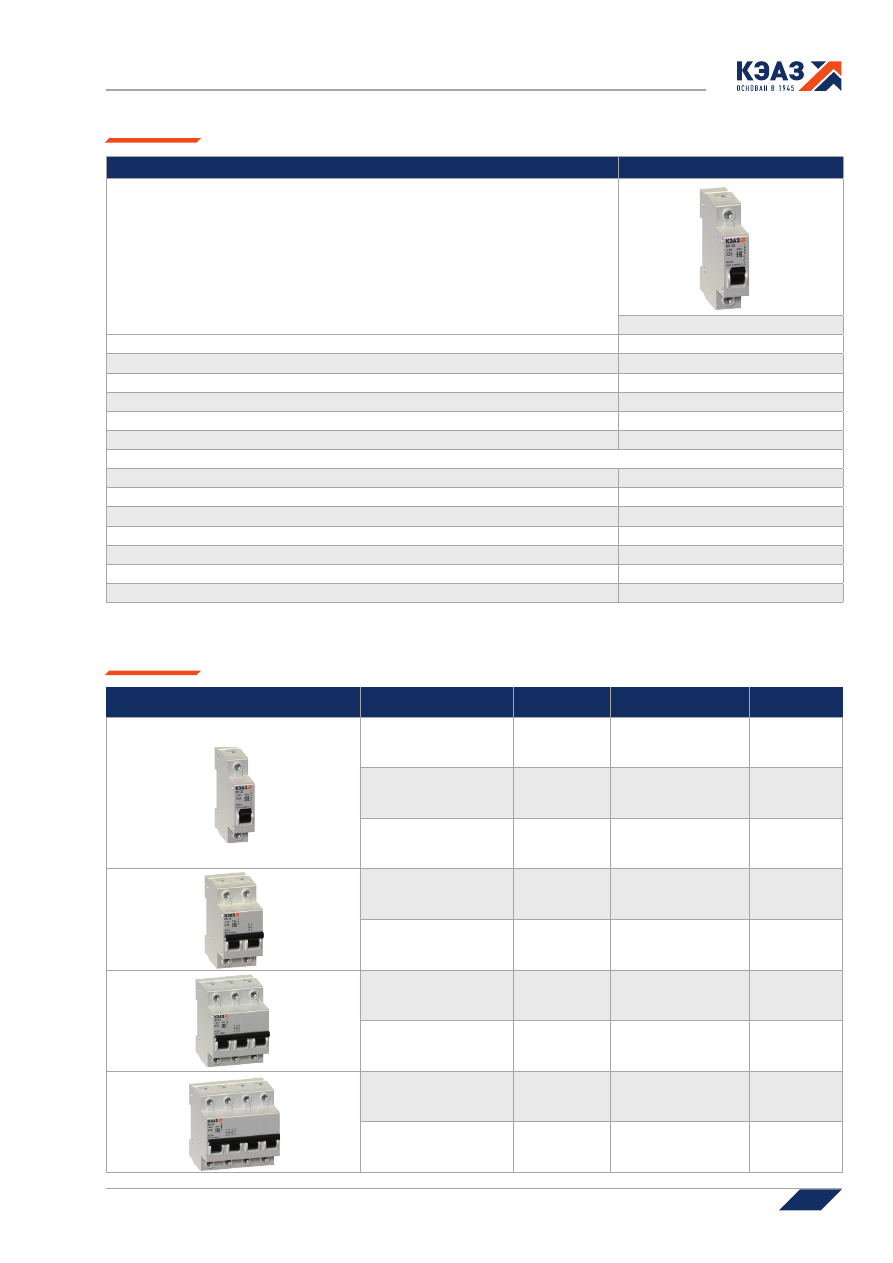

Технические характеристики

Артикулы



Наименование

Количество

полюсов

Номинальный ток,

А

Атикул



ВН-32-132-УХЛ3

1

32

141635

ВН-32-163-УХЛ3

1

63

141636

ВН-32-1100-УХЛ3

1

100

141637



ВН-32-263-УХЛ3

2

63

141638

ВН-32-2100-УХЛ3

2

100

141639



ВН-32-363-УХЛ3

3

63

141640

ВН-32-3100-УХЛ3

3

100

141641



ВН-32-463-УХЛ3

4

63

141642

ВН-32-4100-УХЛ3

4

100

141643

22

Модульные выключатели нагрузки

а) однополюсного; б) двухполюсного; в) трехполюсного; г) четырехполюсного.



а)                      б)                                  в)                                       г)

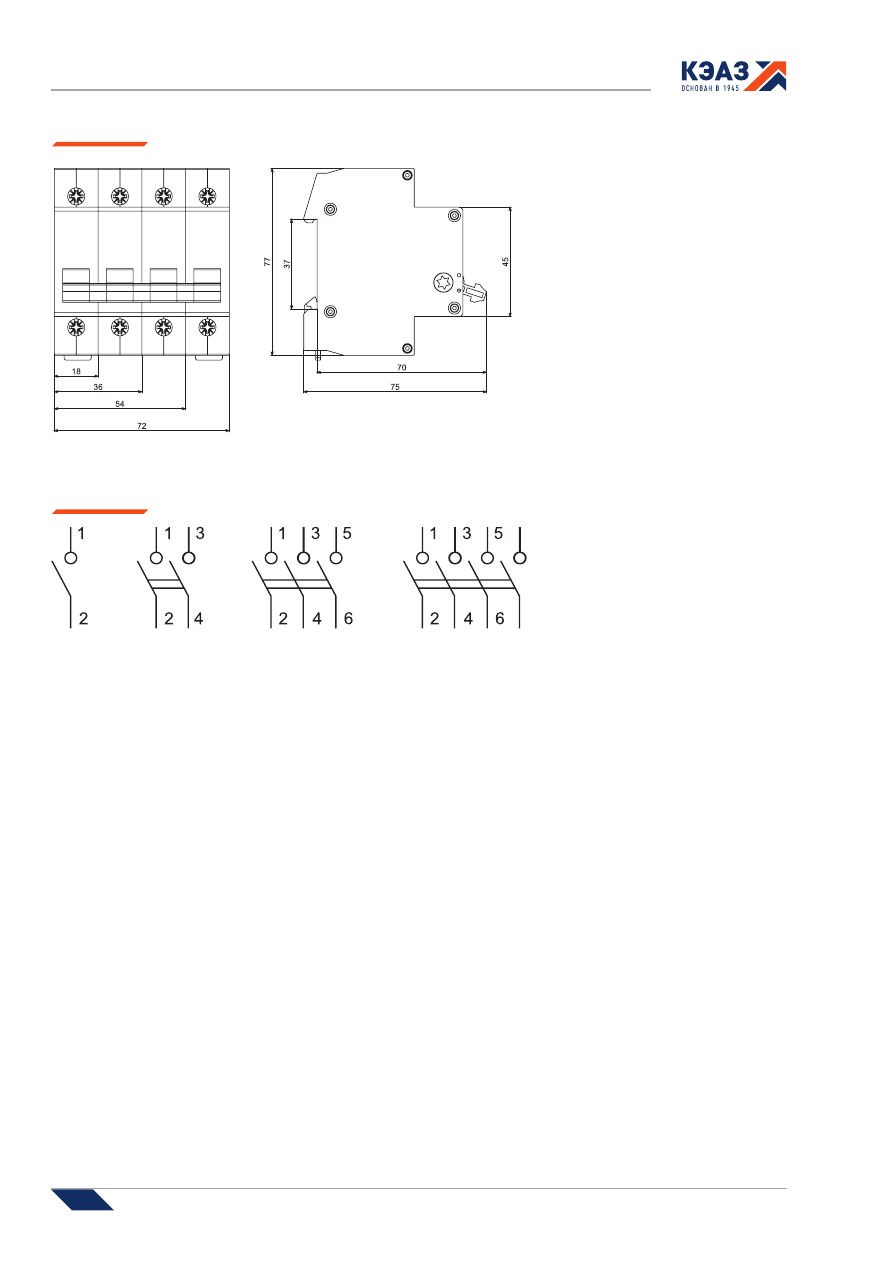

Принципиальные электрические схемы

7

8

Габаритные, установочные и присоединительные размеры

Устройства дифференциальной защиты

23

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков, предназначены

для установки в электрических сетях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным

напряжением не выше 400 В и номинальными токами до 63 А,  для защиты людей от поражения электрическим током

при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями

электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и

замыканий на землю и для защиты от токов перегрузки и короткого замыкания.

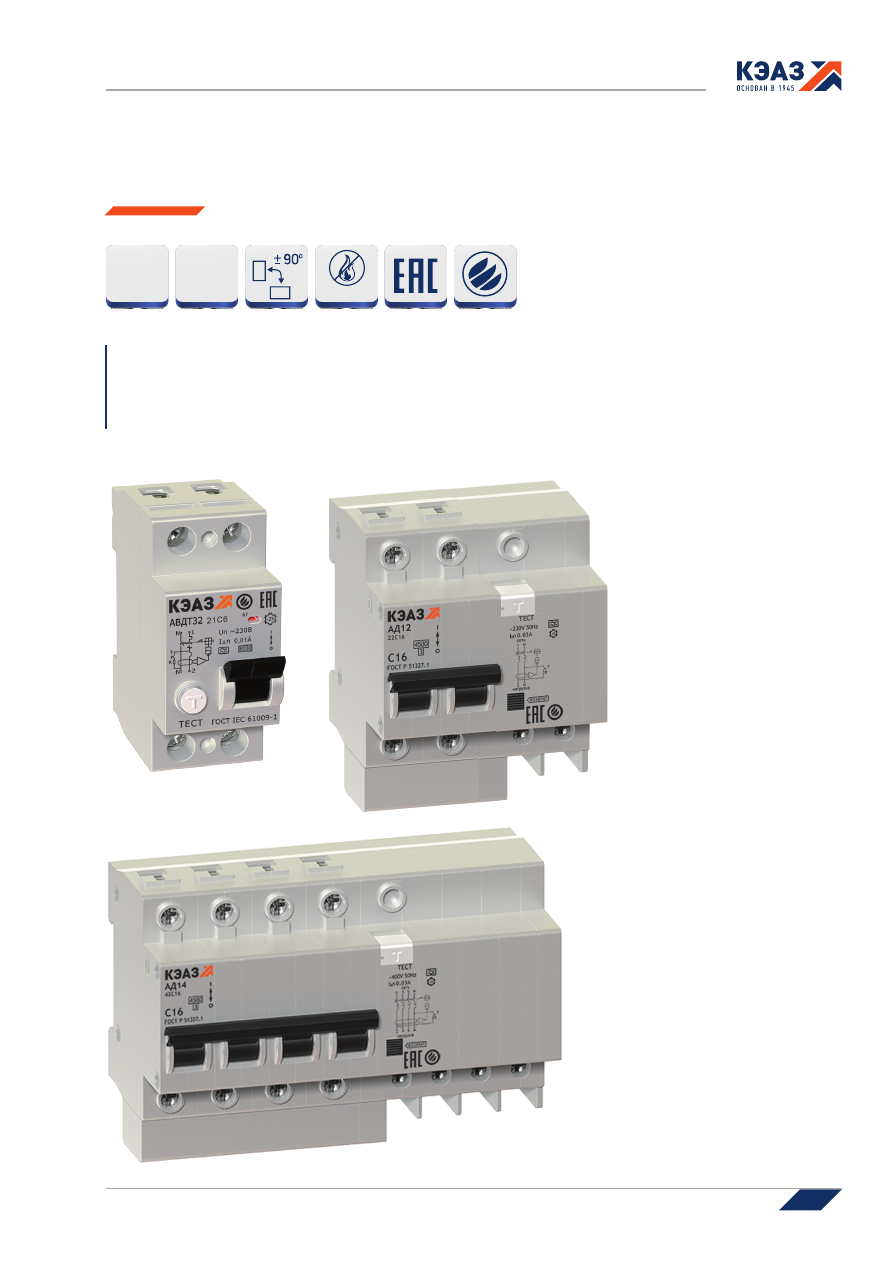

Автоматические выключатели дифференциального тока

АВДТ32/АД12/АД14

Соответствуют требованиям стандарта ГОСТ IEC 61009-1

°

С

°

С

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

ДО

63 А

-25

+55

24

Устройства дифференциальной защиты

24

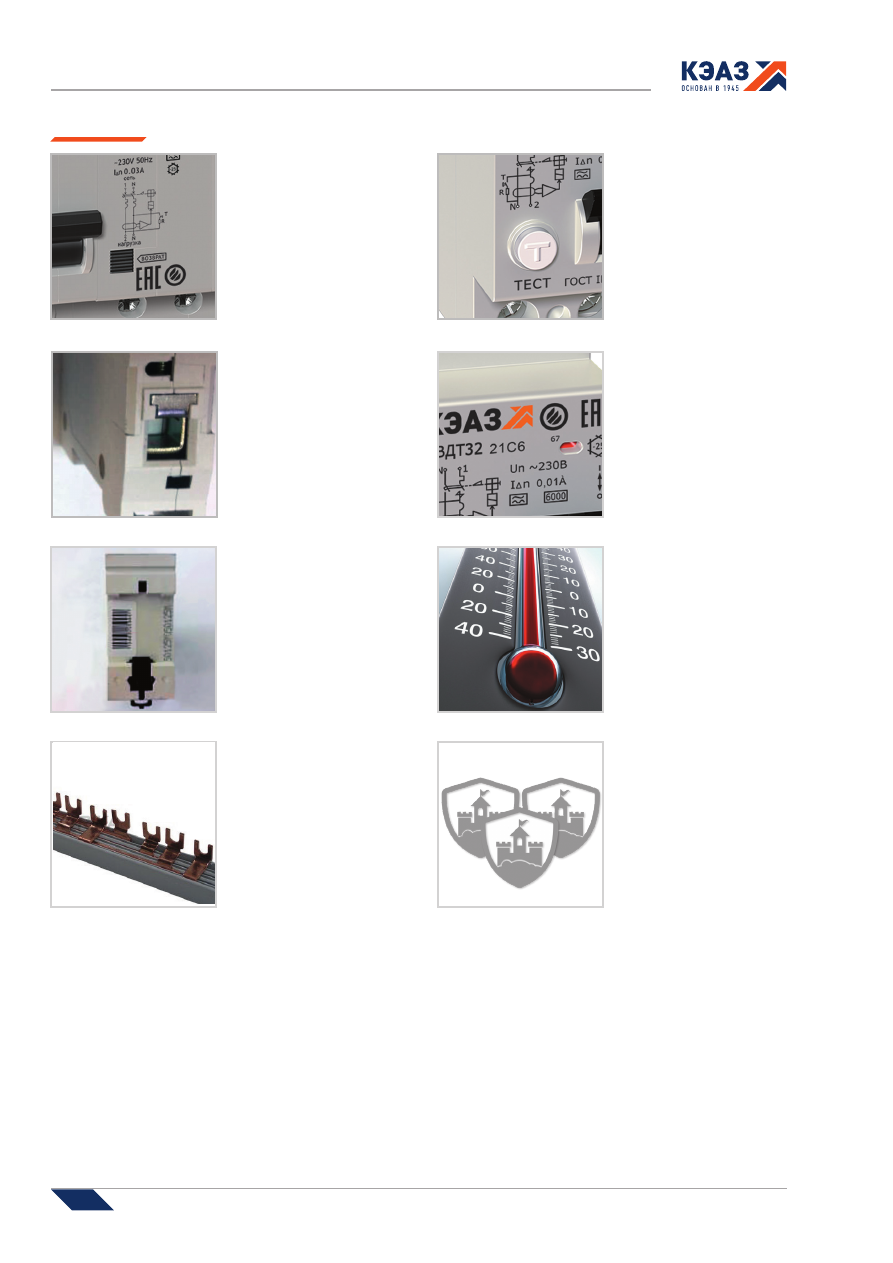

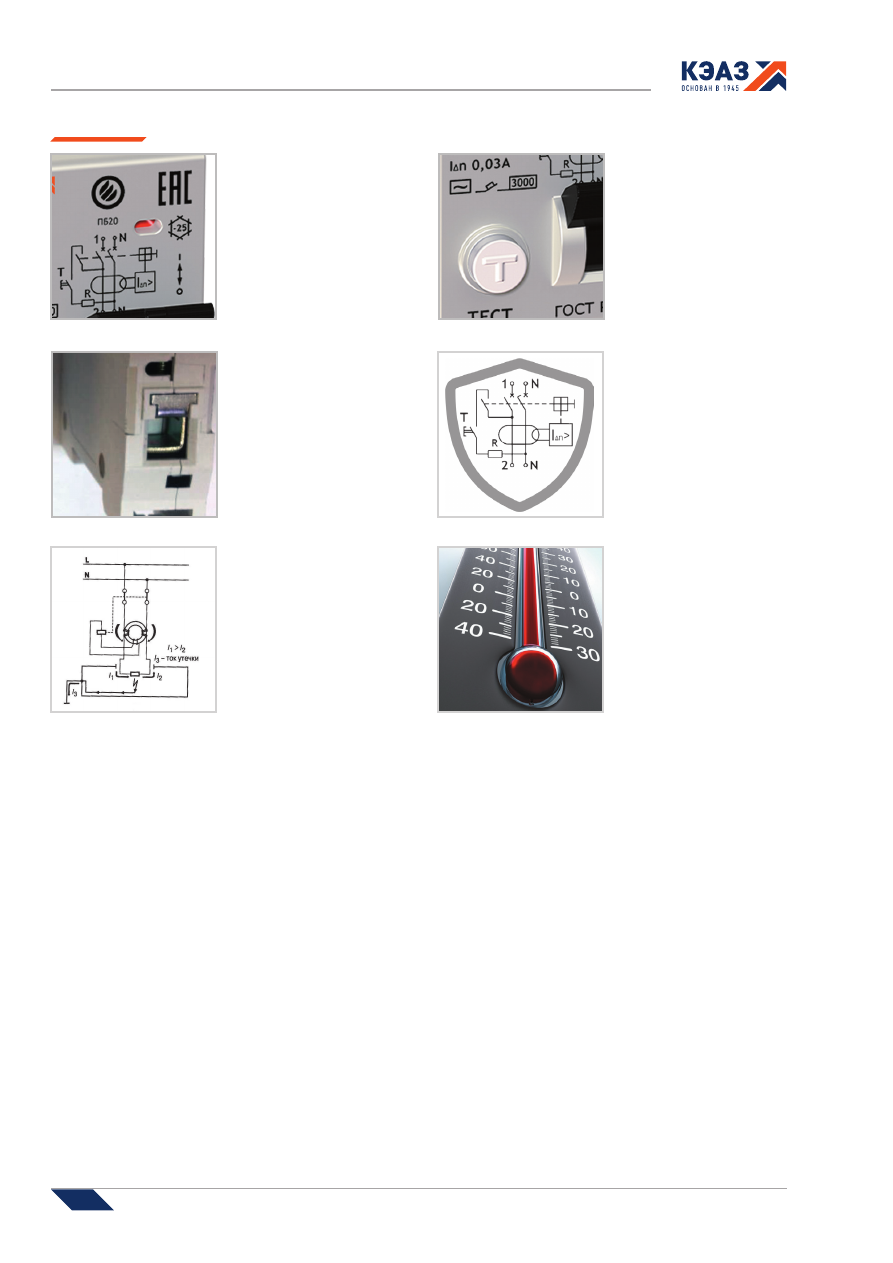

Особенности конструкции

Кнопка «ВОЗВРАТ» позволяет

четко идентифицировать

причину отключения

устройства и сигнализирует о

наличии опасной утечки тока

в сети.

Насечки на контактных

зажимах обеспечивают

максимально плотный

контакт, увеличивают

механическую прочность

соединения и снижают

значение переходного

сопротивления, тем

самым гарантируют, что

подключенные проводники не

перегреются и не оплавятся.

Возможность самостоятельной

проверки работоспособности

и правильности подключения

АВДТ благодаря наличию

кнопки ТЕСТ.

Возможность контролировать

положение главных

контактов вне зависимости

от положения рукоятки

управления благодаря

специальному индикатору на

лицевой поверхности АВДТ.

Быстрый и простой монтаж на

Din-рейку благодаря наличию

двухпозиционной защелки.

Возможность эксплуатации в

суровых российских условиях

при температуре окружающей

среды от -25 до +55°С.

Гибкость в реализации

различных схемных

решений благодаря

возможности одновременного

присоединения шин FORK, PIN

и гибкого проводника через

верхние и нижние зажимы.

Комплексная защита

электрооборудования и людей

благодаря реализации трех

типов защиты – от короткого

замыкания, перегрузки и

токов утечки на землю.

Устройства дифференциальной защиты

25

Пример записи обозначения двухполюсного АВДТ с защитной характеристикой типа «С» с номинальным отключающим

дифференциальным током 0,03 А на номинальный ток 25 A:

АВДТ32-22С25-А-УХЛ4

Пример записи обозначения двухполюсного АВДТ с защитной характеристикой типа «С» с номинальным отключающим

дифференциальным током 0,03 А на номинальный ток 25 A:

АД12-22С25-АС-УХЛ4

Пример записи обозначения четырехполюсного АВДТ с защитной характеристикой типа «С» с номинальным отключающим

дифференциальным током 0,3 А на номинальный ток 63 A:
АД14-44С63-АС-УХЛ4



XXXX

1

X

2

-X

3

X

4

XX

5

-X

6

-УХЛ4

Структура условного обозначения

Технические характеристики

ХХХХ

1

- Серия АВДТ

Х

2

- Число полюсов

Х

3

- Значение номинального отключающего дифференциального тока:
   1 - 0,01 А
   2 - 0,03 А
   3 - 0,1 А
   4 - 0,3 А

Х

4

- Тип защитной характеристики

ХХ

5

- Номинальный ток

Х

6

- Обозначение типа рабочей характеристики по дифференциальному току

УХЛ4

- Климатическое исполнение

Наименование параметра

Значение параметра

Серия






АВДТ32



АД12

 АД14

Соответствуют требованиям стандарта

ГОСТ IEC 61009-1-2014

Тип рабочей характеристики (по условиям
функционирования при наличии составляющей
постоянного тока)

А

АС

Номинальный ток, I

n

, А

16; 20; 25; 32; 40; 50;

63

16; 25; 32; 40;

50; 63

25; 40; 63 16; 25; 32; 40; 63 25; 40; 63

Номинальный отключающий дифференциальный ток, I

∆n

, А

0,03; 0,3

0,03

0,3

0,03

0,3

Номинальное напряжение, U

e

, В

230

400

Номинальный неотключающий дифференциальный ток, I

Δno

0,5 I

Δn

Номинальная наибольшая отключающая способность, I

cn

, A

6000

4500

Тип защитной характеристики электромагнитного
расцепителя

С

Номинальная наибольшая включающая и отключающая
способность по дифференциальному току, I

Δm

, A

3000

4500

Износостойкость, циклов СО (включение-отключение), не менее:

- общая

10000

- коммутационная (под нагрузкой)

4000

Климатическое исполнение

УХЛ4 по ГОСТ 15150

Диапазон рабочих температур, ºС

от -25 до +55

Степень защиты выключателя

IP20

Сечение присоединяемых проводников, мм

2

1,5 - 25

Масса АВДТ, не более, кг

0,19

0,25

0,45

26

Устройства дифференциальной защиты

26



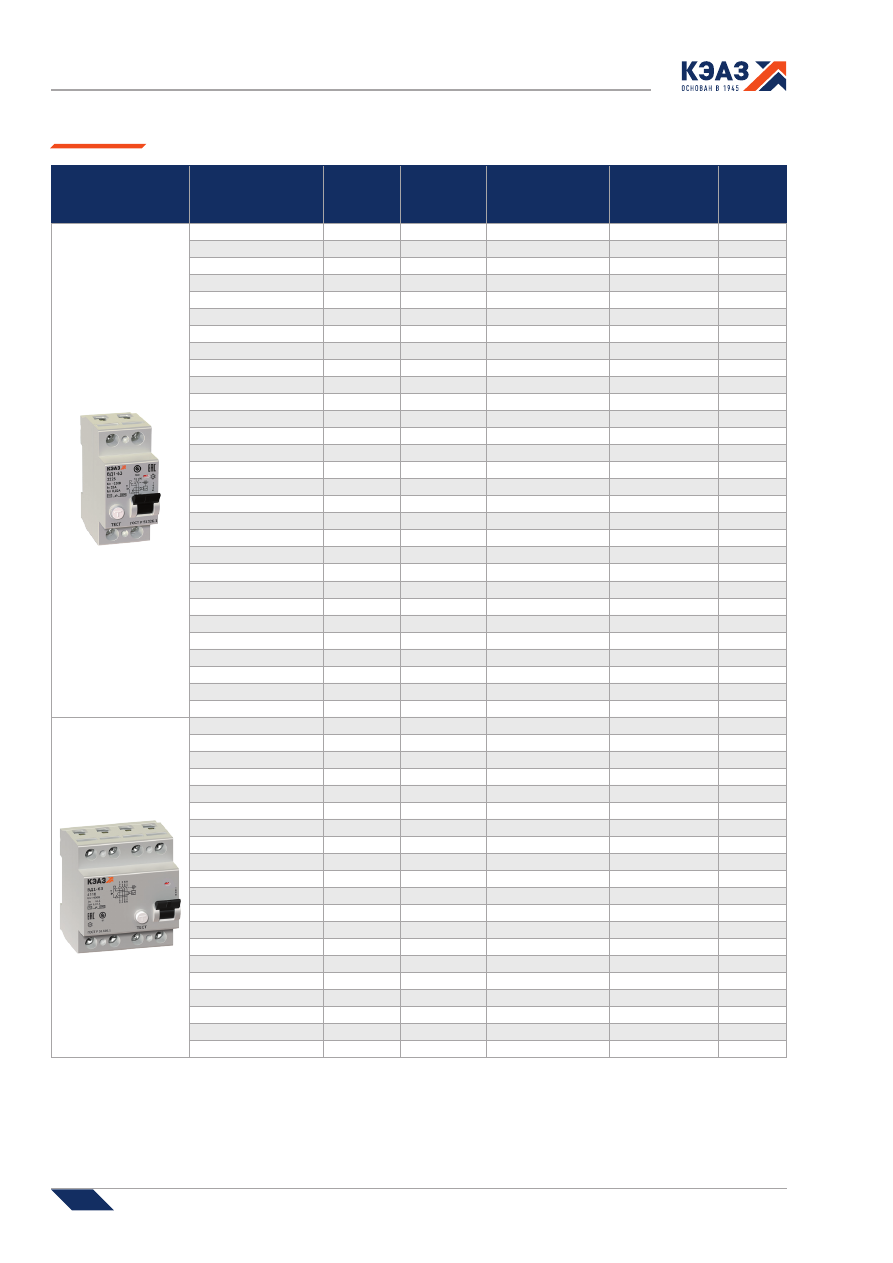

Наименование

Количес-

тво

полюсов

Номиналь-
ный ток,  А

Тип защитной

характерис-

тики

Номинальный

отключающий

дифферен-

циальный ток,

Тип рабочей

характеристики

Артикул



АВДТ32-22C6-A-УХЛ4

2

6

С

30

А

228063

АВДТ32-22C10-A-УХЛ4

2

10

С

30

А

228064

АВДТ32-22C16-A-УХЛ4

2

16

С

30

А

228065

АВДТ32-22C20-A-УХЛ4

2

20

С

30

А

228066

АВДТ32-22C25-A-УХЛ4

2

25

С

30

А

228067

АВДТ32-22C32-A-УХЛ4

2

32

С

30

А

228068

АВДТ32-22C40-A-УХЛ4

2

40

С

30

А

228069

АВДТ32-23C40-A-УХЛ4

2

40

С

100

А

228070

АВДТ32-23C50-A-УХЛ4

2

50

С

100

А

228071

АВДТ32-23C63-A-УХЛ4

2

63

С

100

А

228072



АД12-22C16-АC-УХЛ4

2

16

С

30

АС

141586

АД12-22C25-АC-УХЛ4

2

25

С

30

АС

141587

АД12-22C32-АC-УХЛ4

2

32

С

30

АС

141588

АД12-22C40-АC-УХЛ4

2

40

С

30

АС

141591

АД12-22C50-АC-УХЛ4

2

50

С

30

АС

141593

АД12-22C63-АC-УХЛ4

2

63

С

30

АС

141595

АД12-24C25-АC-УХЛ4

2

25

С

300

АС

141598

АД12-24C40-АC-УХЛ4

2

40

С

300

АС

141601

АД12-24C63-АC-УХЛ4

2

63

С

300

АС

141603



АД14-42C16-АC-УХЛ4

4

16

С

30

АС

141607

АД14-42C25-АC-УХЛ4

4

25

С

30

АС

141608

АД14-42C40-АC-УХЛ4

4

40

С

30

АС

141609

АД14-42C63-АC-УХЛ4

4

63

С

30

АС

141611

АД14-44C25-АC-УХЛ4

4

25

С

300

АС

141612

АД14-44C40-АC-УХЛ4

4

40

С

300

АС

141614

АД14-44C63-АC-УХЛ4

4

63

С

300

АС

141617

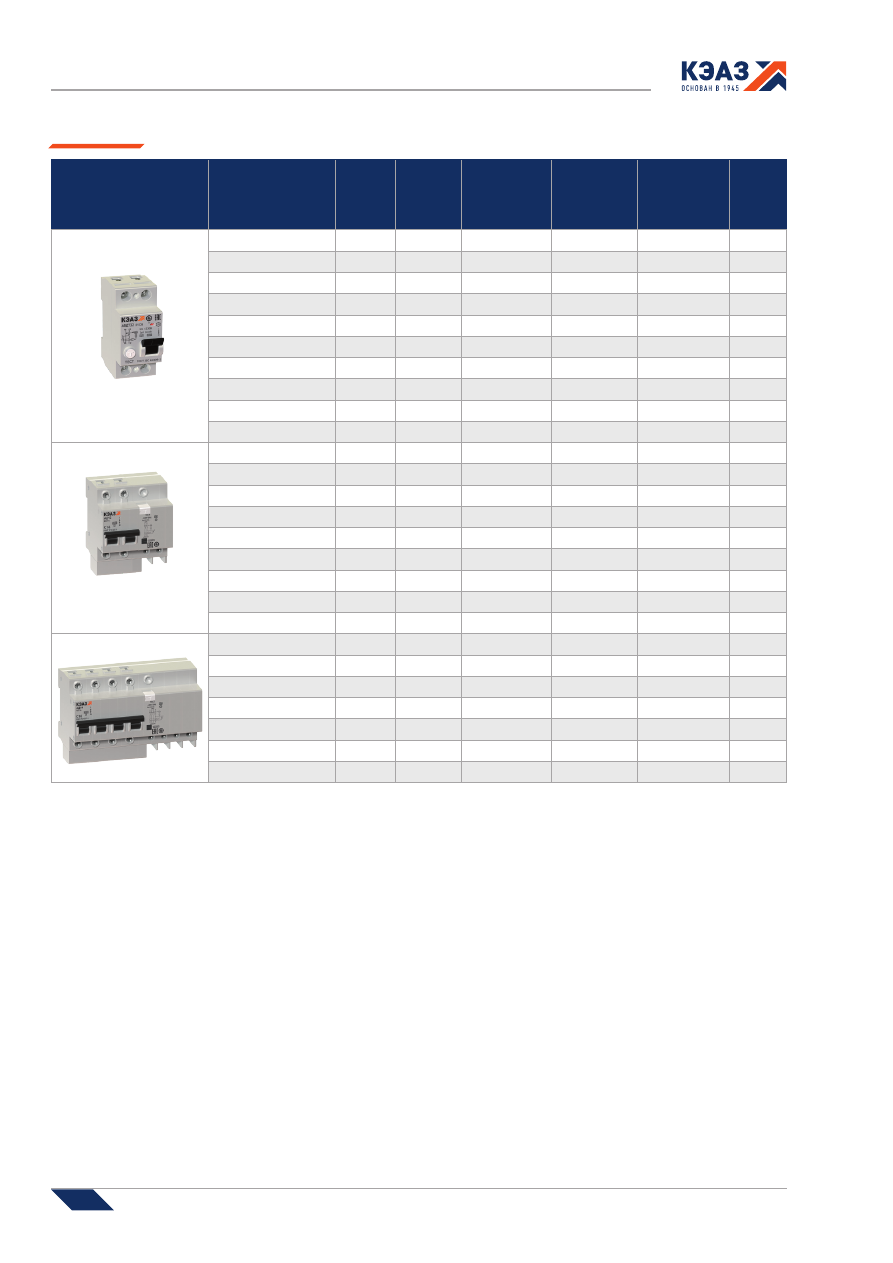

Артикулы

Устройства дифференциальной защиты

27

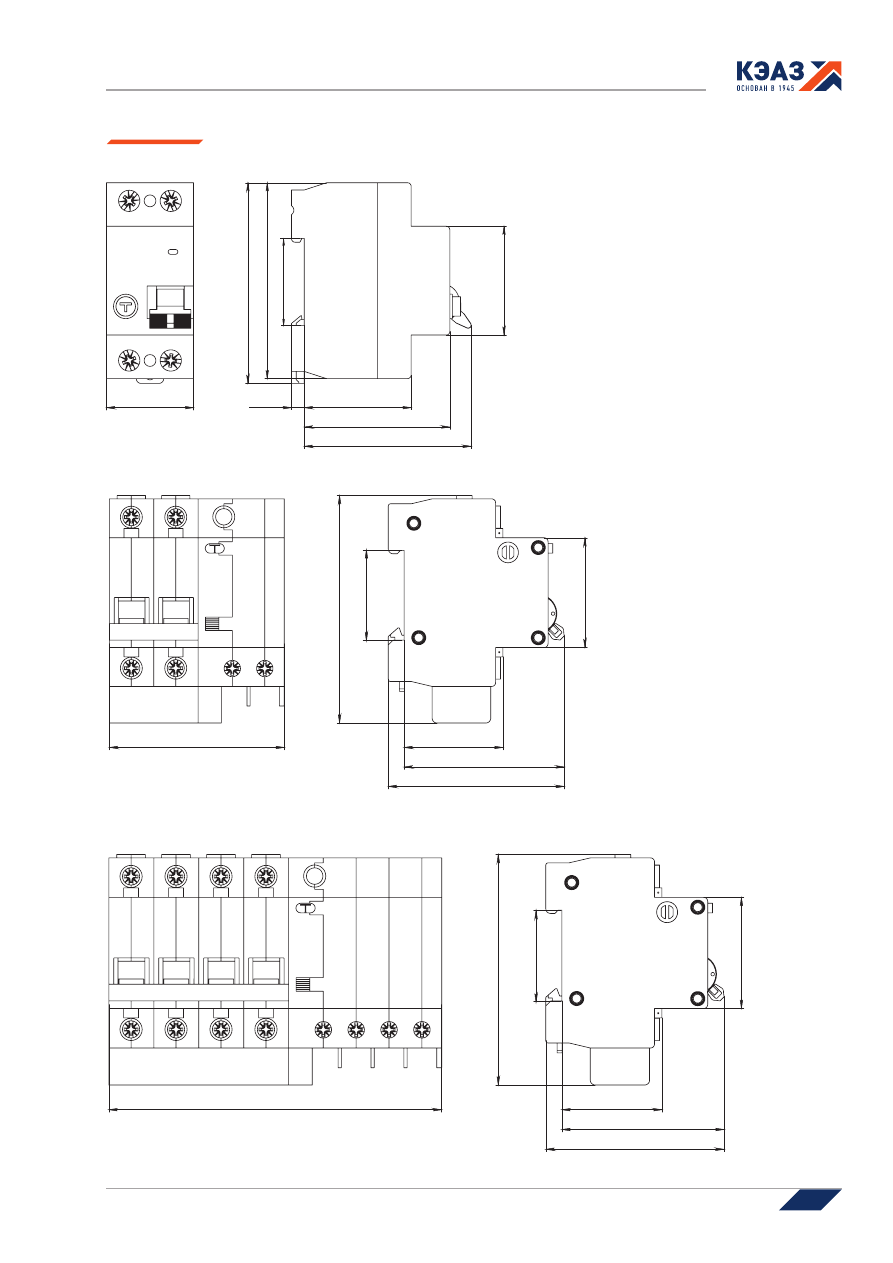

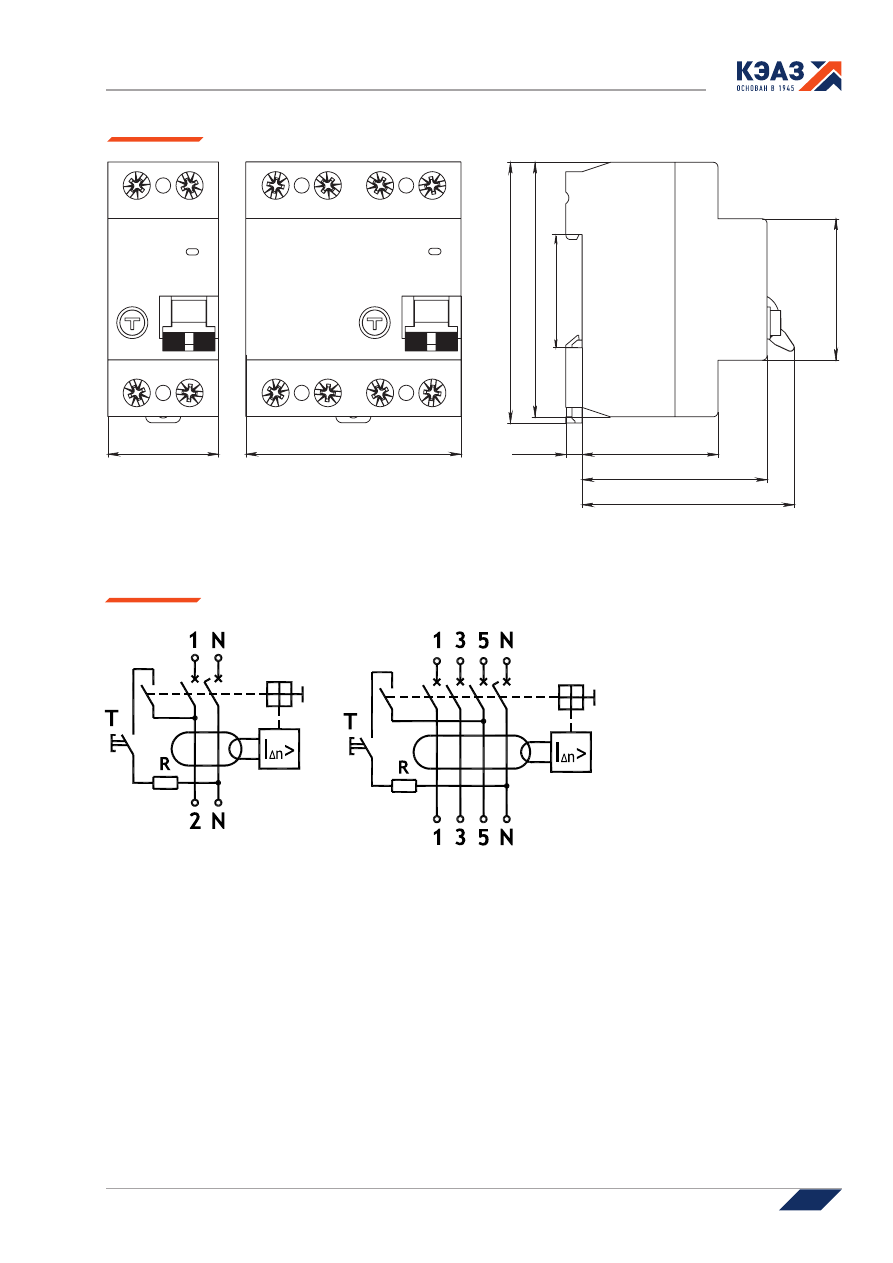

Габаритные, установочные и присоединительные размеры

АВДТ32

АД12

71(62*)

94

45

40

69

75

37

АД14

134 (116*)

94

45

40

69

75

37

36

81

83

44

60

69

5,3

45

37

* Размер для устройств с номинальным током свыше 40 А

* Размер для устройств с номинальным током свыше 40 А

28

Устройства дифференциальной защиты

28

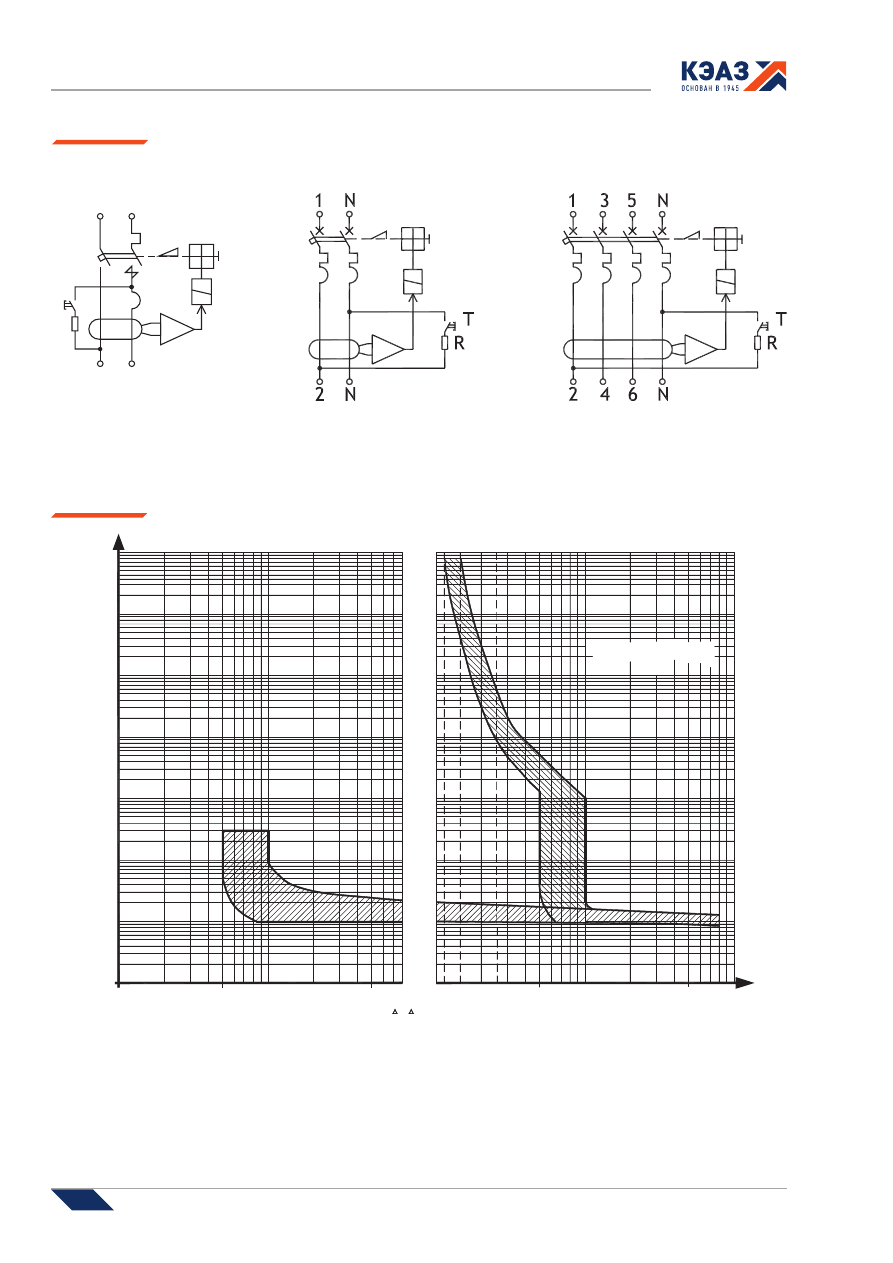

Принципиальные электрические схемы

АВДТ32

АД12

АД14

Т - устройство эксплуатационного контроля (кнопка ТЕСТ)

R - токоограничивающее сопротивление

Время-токовые характеристики отключения

а) Характеристика отключения и пределы времени срабатывания по дифференциальному току.

б) Защитная характеристика в условиях действия сверхтоков при контрольной температуре плюс 30ºС, с холодного состояния, при

пропускании тока через все защищенные полюса АВДТ.

Т

N

N

R

2

1

1,0

0,1

0,01

10

100

t,c

10000,0

100,0

10,0

1000,0

0,001

1,

13

1,

45

1

1

0,1

0,5

5

50

5

2,

55

Ток нагрузки, А

I/In

Характеристика



C

Дифференциальный ток, А

I



/I

  n

а

)

б)

Устройства дифференциальной защиты

29

Устройство защитного отключения ВД1-63 предназначены для применения в электрических сетях переменного тока частоты 50Гц

с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальным током до 100 А для защиты людей от

поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми

проводящими частями электроустановок, а также для предотвращения возгораний и пожаров, возникающих вследствие

протекания токов утечки и замыканий на землю и оперативных включений и отключений указанных цепей.

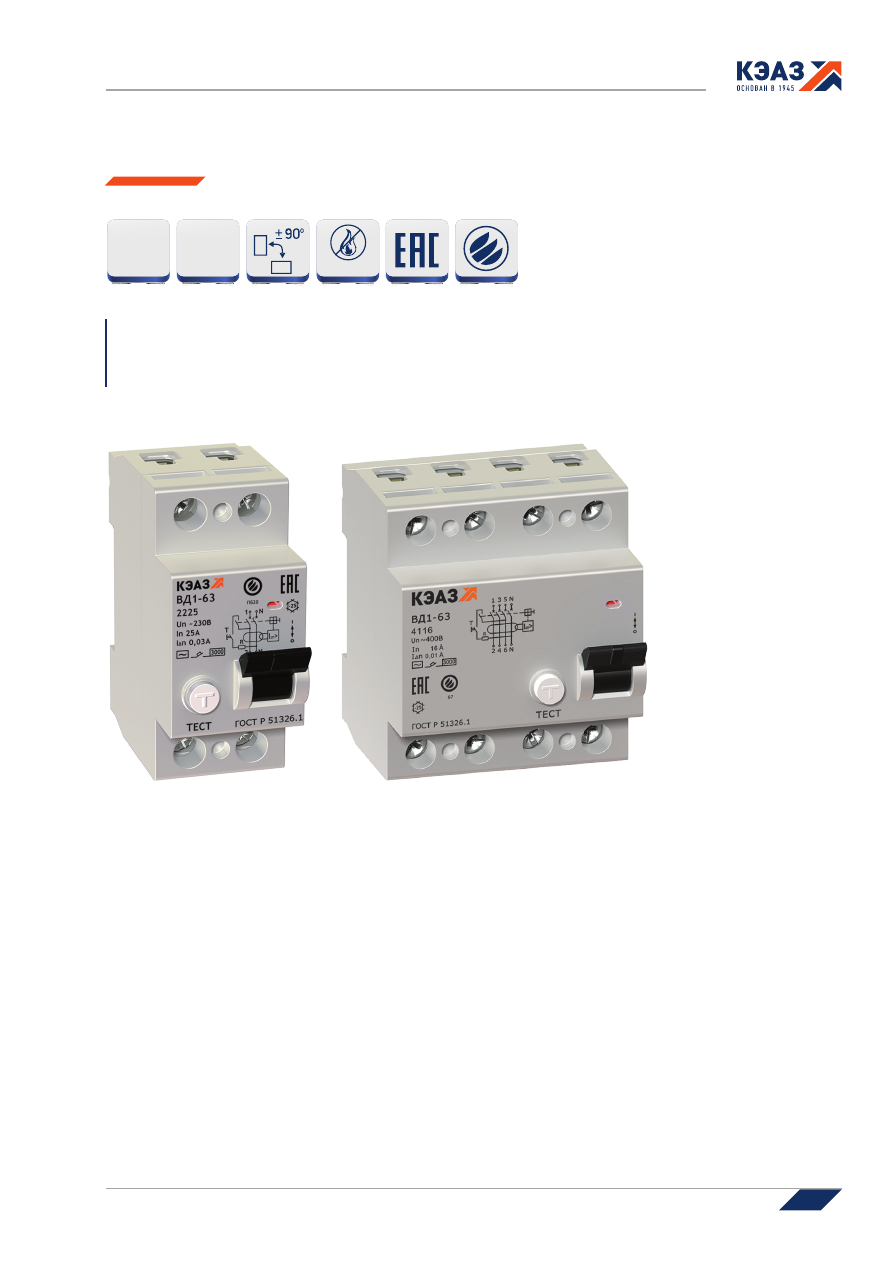

Устройства защитного отключения (УЗО) серии ВД1-63

Соответствуют требованиям стандарта ГОСТ Р 513326.1

°

С

°

С

НЕ ПОДДЕРЖИВАЕТ

ГОРЕНИЕ

ДО

100 А

-25

+55

30

Устройства дифференциальной защиты

30

Особенности конструкции

Индикатор на лицевой

поверхности УЗО позволяет

безошибочно контролировать

состояние главных

контактов вне зависимости

от положения рукоятки

управления.

Насечки на контактных

зажимах обеспечивают

максимально плотный

контакт, увеличивают

механическую прочность

соединения и снижают

значение переходного

сопротивления, тем

самым гарантируют что

подключенные проводники не

перегреются и не оплавятся.

Самостоятельная проверка

работоспособности и

правильности подключения

УЗО кнопкой  ТЕСТ – ноль

затрат на дорогостоющую

диагностику.

Электромеханическая схема

УЗО обеспечивает надежную

защиту и стоит на страже

жизни человека и имущества

от пожара даже в экстренных

ситуациях при обрыве

нулевого проводника.

Возможность организовать

защиту от всех видов токов

утечки – переменного,

постоянного и пульсирующего

благодаря наличию в

ассортименте как исполнений

типа АС, так и типа А.

Возможность эксплуатации в

суровых российских условиях

при температуре окружающей

среды от -25 до +55°С.

Устройства дифференциальной защиты

31

Наименование параметра

Значение параметра

Серия

ВД1-63

Соответствие требованиям стандарта

ГОСТ Р 51326.1-99

Число полюсов

Тип рабочей характеристики (по условиям функционирования при наличии

составляющей постоянного тока)

АС, А

Номинальный ток, I

n

, А

16; 25; 32; 40; 50; 63; 80; 100

16; 25; 32; 40; 50

Номинальный отключающий дифференциальный ток, I

∆n

, А,

0,01; 0,03; 0,1; 0,3

Номинальное рабочее напряжение, U

e

, В:

230

400

Номинальный неотключающий дифференциальный ток, I

Dnо

0,5 I

Δn

Номинальный условный ток короткого замыкания, I

Δno

, А

3000

Номинальная наибольшая включающая и  отключающая способность по

дифференциальному току, I

Δm

, A

1000

Износостойкость, циклов СО (включение-отключение), не менее:

- общая

10000

- коммутационная (под нагрузкой)

4000

Климатическое исполнение

УХЛ4 по ГОСТ 15150

Диапазон рабочих температур, °С

 от -25 до +55

Степень защиты выключателя

IP20

Сечение провода, присоединяемого к выводным зажимам, мм

2

1,5 - 35

Масса ВД1-63, не более, кг

0,22

0,4

Технические характеристики

ВД1-63

- Обозначение ВДТ

Х

1

- Число полюсов

Х

2

- Значение номинального отключающего дифференциального тока:

  1 - 0,01 А; 2 - 0,03 А; 3 - 0,1 А; 4 - 0,3 А

ХХ

3

- Значение номинального тока

X

4

- Обозначение типа рабочей характеристики по дифференциальному току

УХЛ4

- Климатическое исполнение и категория размещения

Пример записи обозначения двухполюсного ВД1-63 с номинальным отключающим дифференциальным током 0,03 А на

номинальный ток 25 A с рабочей характеристикой типа А:



ВДТ без защиты от сверхтоков ВД1-63-4116-А-УХЛ4-КЭАЗ

ВД1-63 - Х

1

Х

2

ХХ

3

 - X

4

 - УХЛ4

Структура условного обозначения

32

Устройства дифференциальной защиты

32

Артикулы

Наименование

Количество

полюсов

Номиналь-

ный ток,  А

Номинальный

отключающий

дифференциаль-

ный ток, mА

Тип рабочей

характеристики Артикул

ВД1-63-2116-АС-УХЛ4

2

16

10

АС

221900

ВД1-63-2125-АС-УХЛ4

2

25

10

АС

221901

ВД1-63-2216-А-УХЛ4

2

16

30

А

221927

ВД1-63-2225-А-УХЛ4

2

25

30

А

221928

ВД1-63-2232-А-УХЛ4

2

32

30

А

221929

ВД1-63-2240-А-УХЛ4

2

40

30

А

221930

ВД1-63-2216-АС-УХЛ4

2

16

30

АС

221902

ВД1-63-2225-АС-УХЛ4

2

25

30

АС

221903

ВД1-63-2232-АС-УХЛ4

2

32

30

АС

221904

ВД1-63-2240-АС-УХЛ4

2

40

30

АС

221905

ВД1-63-2250-АС-УХЛ4

2

50

30

АС

221906

ВД1-63-2263-АС-УХЛ4

2

63

30

АС

221907

ВД1-63-2280-АС-УХЛ4

2

80

30

АС

221908

ВД1-63-22100-АС-УХЛ4

2

100

30

АС

221909

ВД1-63-2316-АС-УХЛ4

2

16

100

АС

221910

ВД1-63-2325-АС-УХЛ4

2

25

100

АС

221911

ВД1-63-2332-АС-УХЛ4

2

32

100

АС

221912

ВД1-63-2340-АС-УХЛ4

2

40

100

АС

221913

ВД1-63-2350-АС-УХЛ4

2

50

100

АС

221914

ВД1-63-2363-АС-УХЛ4

2

63

100

АС

221915

ВД1-63-2380-АС-УХЛ4

2

80

100

АС

221916

ВД1-63-23100-АС-УХЛ4

2

100

100

АС

221917

ВД1-63-2416-АС-УХЛ4

2

16

300

АС

221918

ВД1-63-2425-АС-УХЛ4

2

25

300

АС

221919

ВД1-63-2440-АС-УХЛ4

2

40

300

АС

221920

ВД1-63-2450-АС-УХЛ4

2

50

300

АС

221921

ВД1-63-2463-АС-УХЛ4

2

63

300

АС

221922

ВД1-63-2480-АС-УХЛ4

2

80

300

АС

221923

ВД1-63-24100-АС-УХЛ4

2

100

300

АС

221924

ВД1-63-4116-АС-УХЛ4

4

16

10

АС

221944

ВД1-63-4125-АС-УХЛ4

4

25

10

АС

221945

ВД1-63-4216-А-УХЛ4

4

16

30

А

221968

ВД1-63-4225-А-УХЛ4

4

25

30

А

221969

ВД1-63-4232-А-УХЛ4

4

32

30

А

221970

ВД1-63-4240-А-УХЛ4

4

40

30

А

221971

ВД1-63-4216-АС-УХЛ4

4

16

30

АС

221946

ВД1-63-4225-АС-УХЛ4

4

25

30

АС

221947

ВД1-63-4232-АС-УХЛ4

4

32

30

АС

221948

ВД1-63-4240-АС-УХЛ4

4

40

30

АС

221949

ВД1-63-4250-АС-УХЛ4

4

50

30

АС

221950

ВД1-63-4325-АС-УХЛ4

4

25

100

АС

221954

ВД1-63-4332-АС-УХЛ4

4

32

100

АС

222724

ВД1-63-4340-АС-УХЛ4

4

40

100

АС

221955

ВД1-63-4350-АС-УХЛ4

4

50

100

АС

221956

ВД1-63-4416-АС-УХЛ4

4

16

300

АС

222725

ВД1-63-4425-АС-УХЛ4

4

25

300

АС

221960

ВД1-63-4432-АС-УХЛ4

4

32

300

АС

222726

ВД1-63-4440-АС-УХЛ4

4

40

300

АС

221961

ВД1-63-4450-АС-УХЛ4

4

50

300

АС

221962

Устройства дифференциальной защиты

33

 70

 36

81

83

44

60

69

5,3

45

37

Т - устройство эксплуатационного контроля (кнопка ТЕСТ)

R - токоограничивающее сопротивление

Габаритные, установочные и присоединительные размеры

Принципиальные электрические схемы

а) двухполюсный ВД1-63

б) четырехполюсный ВД1-63















содержание      ..      1      2      3      ..
