Биохимический анализатор AU480. Руководство - часть 42

PN B40293AA

8-185

Техническое обслуживание

8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

8

ВНИМАНИЕ

Чтобы не повредить электрод REF, не прилагайте усилий при его установке и
снятии. Будьте осторожны при снятии или установке референсного электрода,
чтобы не сломать блок электродов.

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что система находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

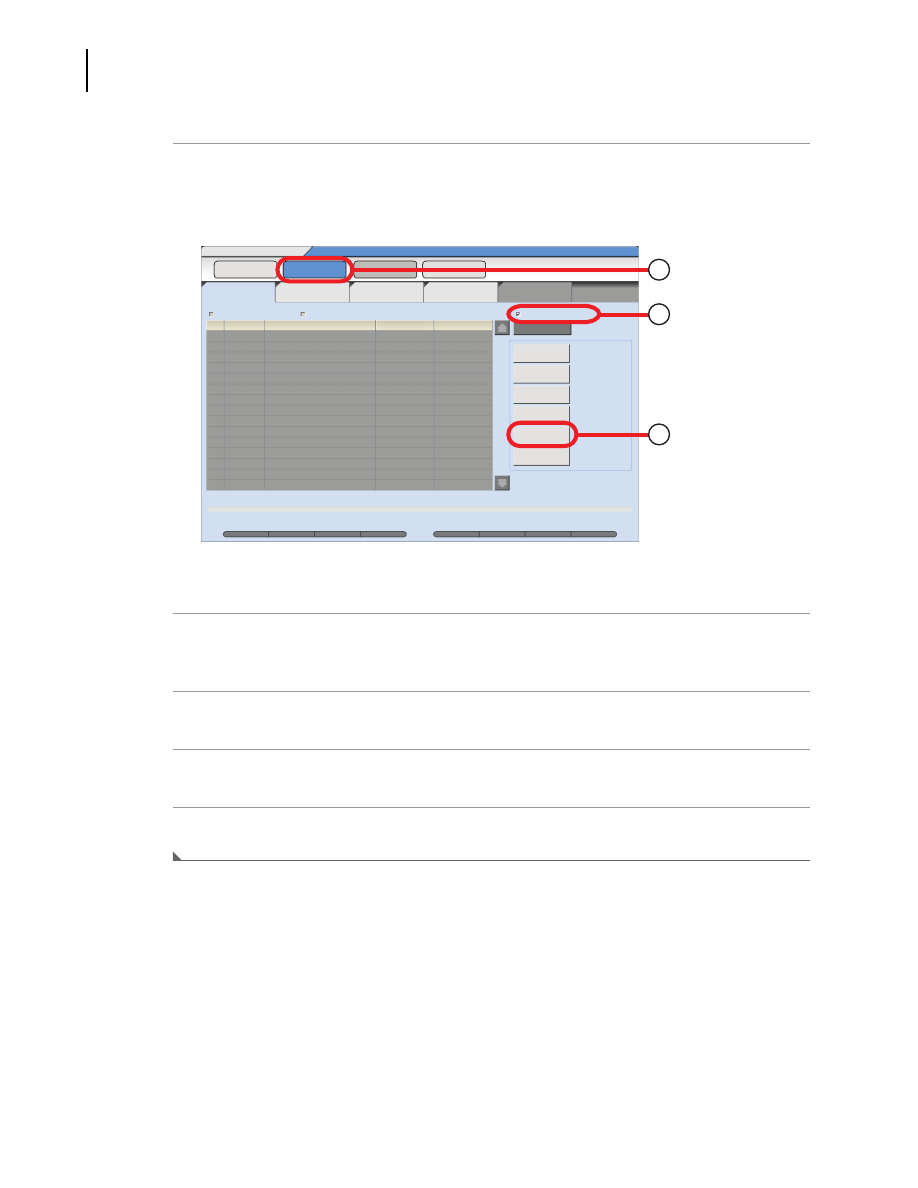

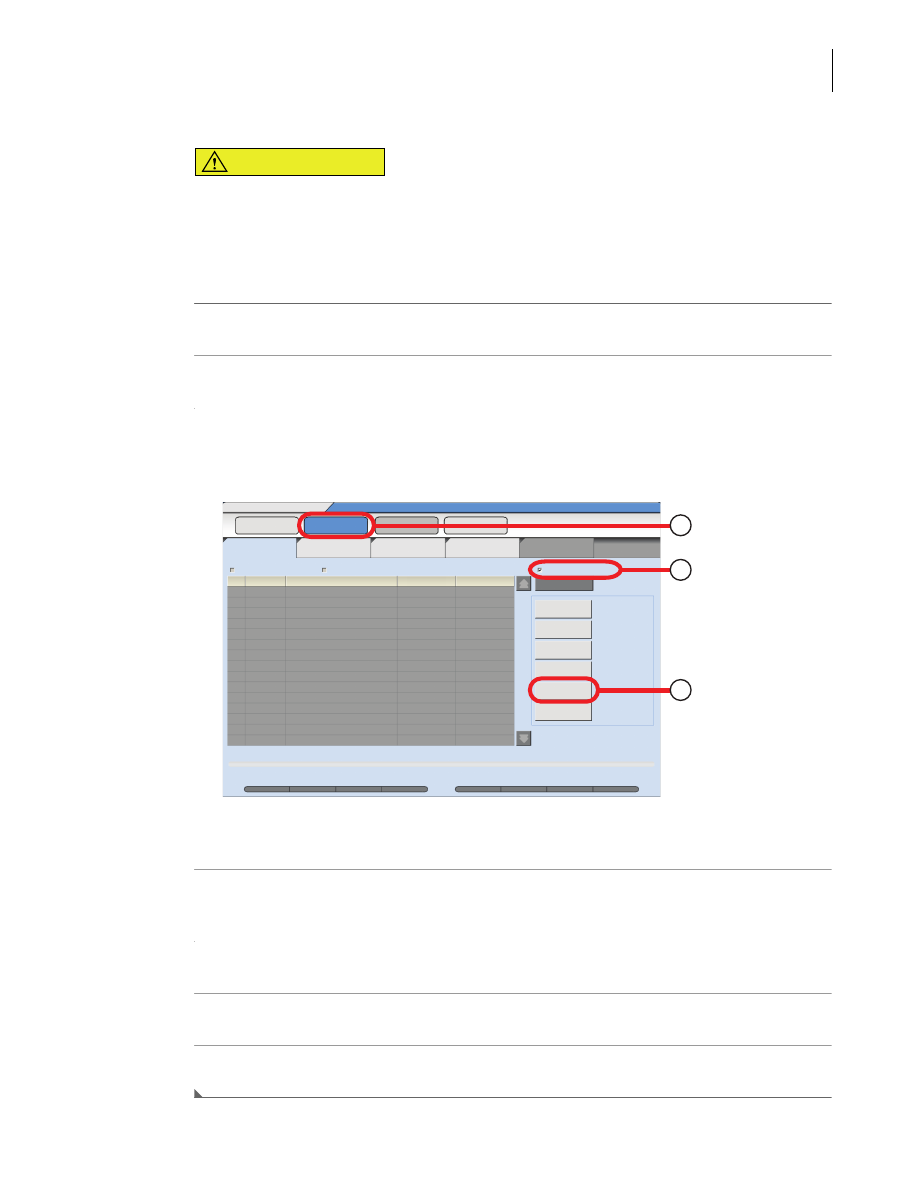

Рис. 8.111

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

7

Нажмите один раз кнопку TABLE ROTATION/DIAG. Жидкость сольется из электродов.

1. Техобслуживание ISE
2. Осушить измер. канал

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-186

Техническое обслуживание
8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

Извлечение референсного электрода и уплотнителя

1

Переместите запорный рычаг, чтобы освободить блок электродов.

2

Уберите электроды Na, K и CL из блока ISE подальше от референсного электрода.
Свойства измерительного канала могут ухудшиться при любом контакте с референсным
раствором.

3

Отсоедините зеленый провод от референсного электрода.

4

Осторожно поднимите блок референсного электрода.

5

Осторожно отвинтите резьбовой колпачок референсного электрода, затем аккуратно
извлеките референсный электрод вместе с резьбовым колпачком.

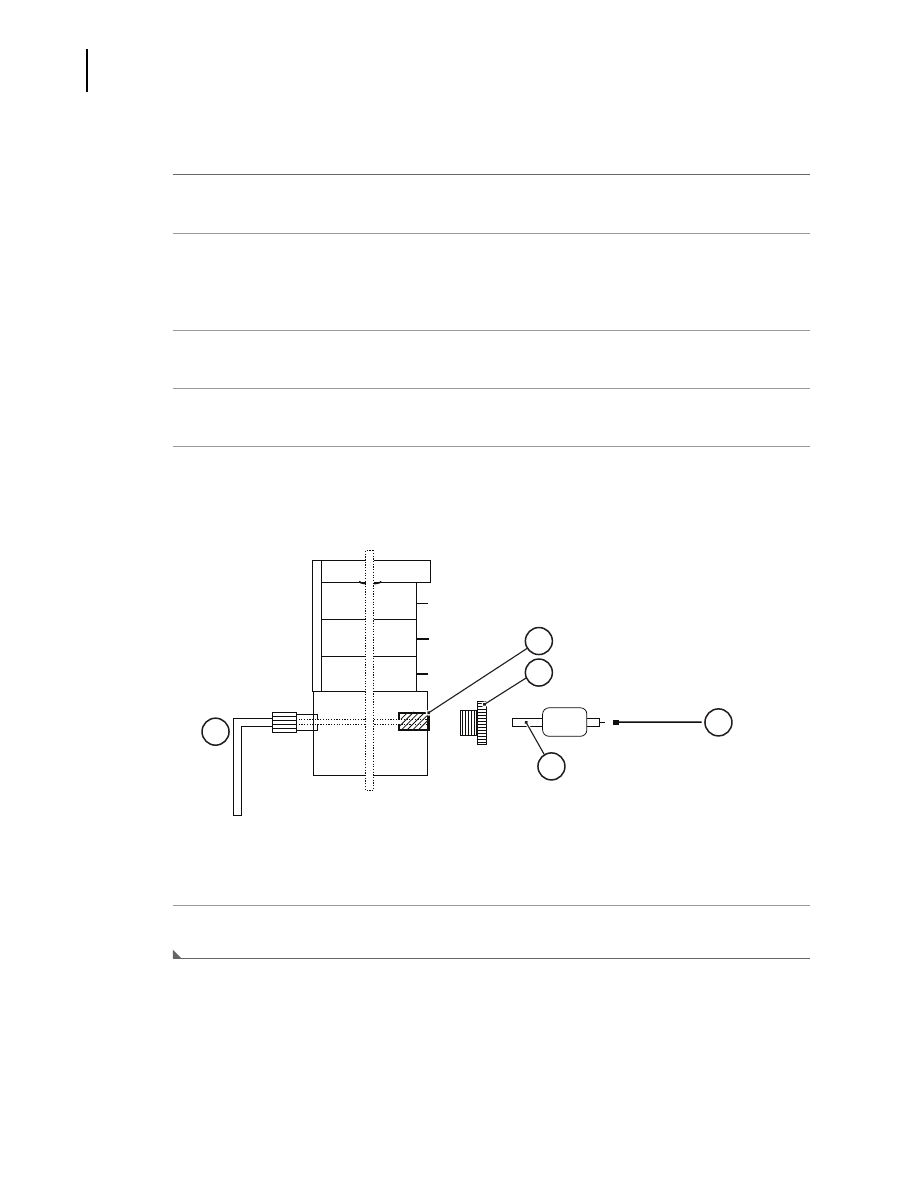

Рис. 8.112

6

Извлеките референсный электрод и уплотнитель.

1. Референсный раствор
2. Уплотнитель референсного электрода
3. Резьбовой колпачок

4. Блок
5. Провод референсного электрода (зеленый)

1

2

4

3

5

Cl

Na

K

REF

PN B40293AA

8-187

Техническое обслуживание

8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

8

Замена референсного электрода и уплотнителя

1

Убедитесь, что в кончике нового референсного электрода нет пузырьков воздуха. Если в
кончике нового референсного электрода обнаруживаются пузырьки воздуха, наклоните
электрод кончиком вниз и постучите по нему пальцем, чтобы удалить пузырьки.

2

Вставьте новое уплотнение в блок референсного электрода.

3

Наденьте резьбовой колпачок на референсный электрод, затем вставьте электрод в блок
таким образом, чтобы кончик электрода оказался посередине уплотнения.

4

Вставьте в блок референсного электрода резьбовой колпачок и осторожно заверните его.
Затянув резьбовой колпачок, поверните его на 1/4—1/2 оборота, чтобы правильно
сориентировать референсный электрод.

СОВЕТ

Кончик референсного электрода легче вставляется в уплотнение, смоченное
деионизированной водой.

5

Установите на место блок референсного электрода.

6

Подсоедините зеленый провод референсного электрода к электроду.

7

Протрите сверху блок чистой сухой безворсовой тканью.  Смойте референсный раствор с
рук.

8

Установите на место остальную часть измерительного канала.

9

Закройте запорный рычаг.

10

Подсоедините обратно провода к электродам.

11

В операциях технического обслуживания выберите кнопку блока ISE

Заправить MID/REF

 и

нажмите

OK

.

PN B40293AA

8-188

Техническое обслуживание
8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

12

Нажмите кнопку TABLE ROTATION/DIAG, чтобы снова наполнить линии раствором MID
Standard. По завершении цикла нажмите эту кнопку не менее четырех раз (всего пять
наполнений). Убедитесь, что жидкость правильно подается из емкости для пробы в блок
электродов, проверив отсутствие пузырьков воздуха в трубке с пометкой «6», выходящей
из нижней части измерительного канала.

13

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

14

Обновите запись технического обслуживания.

 • Замена референсного электрода и уплотнителя

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление журнала технического обслуживания

 раздела

8.1.2 Журнал технического

обслуживания

 этой главы.

15

Закройте крышку ISE.

16

Закройте основную крышку анализатора.

17

Выдержав паузу не менее 5 минут после закрытия основной крышки, выполните анализ
калибровки.

ВНИМАНИЕ

Для получения наилучших данных анализа выполните два измерения
калибровки, чтобы подтвердить стабильность электрода.

Если разность между значениями коэффициента, полученными при первой и
второй калибровке, находится в пределах следующих показателей, то
электроды стабильны. Концентрации раствора MID в следующей таблице
соответствуют значениям, установленным в меню технического обслуживания
системы.

Na

K

Cl

Концентрация раствора MID Standard

140

4,0

100

Разница между 1-м и 2-м коэффициентами

0,020

0,045

0,025

PN B40293AA

8-189

Техническое обслуживание

8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

8

 • Если разница между значениями коэффициента не соответствует каждому из

приведенных выше значений, или если при первой калибровке получено значение
наклона 0:

Существует вероятность, что внутри измерительного канала остается воздух. Сначала
откройте основную крышку и крышку ISE.

— Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

— Установите флажок «Техобслуживание ISE».

— Выберите

Заправить MID/REF

 и нажмите кнопку TABLE ROTATION/DIAG.

— Повторите калибровку ISE еще два раза и сравните результаты с таблицей.

 • Если в обеих калибровках получен нулевой наклон:

Возможно, электроды установлены неверно. Снимите все электроды, затем повторите
шаги 1–13 приведенной выше процедуры технического обслуживания.

PN B40293AA

8-190

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

8.19 Техническое обслуживание блока ISE по мере необходимости

8.19.1 Замена емкости для пробы

8.19.2 Очистка блока электродов ISE (со стороны входа)

8.19.3 Очистка вручную электрода K блока ISE

8.19.4 Очистка вручную и замена блока референсного электрода блока ISE

8.19.5 Замена реагентов ISE

8.19.6 Усиленная очистка блока ISE (вручную)

8.19.1 Замена емкости для пробы

Заменяйте емкость для пробы, если в ней накопилась грязь, которая не удаляется в ходе
процедуры очистки, выполняемой раз в две недели. Кроме того, емкость для пробы следует
заменять при обнаружении в ней трещин или дефектов.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

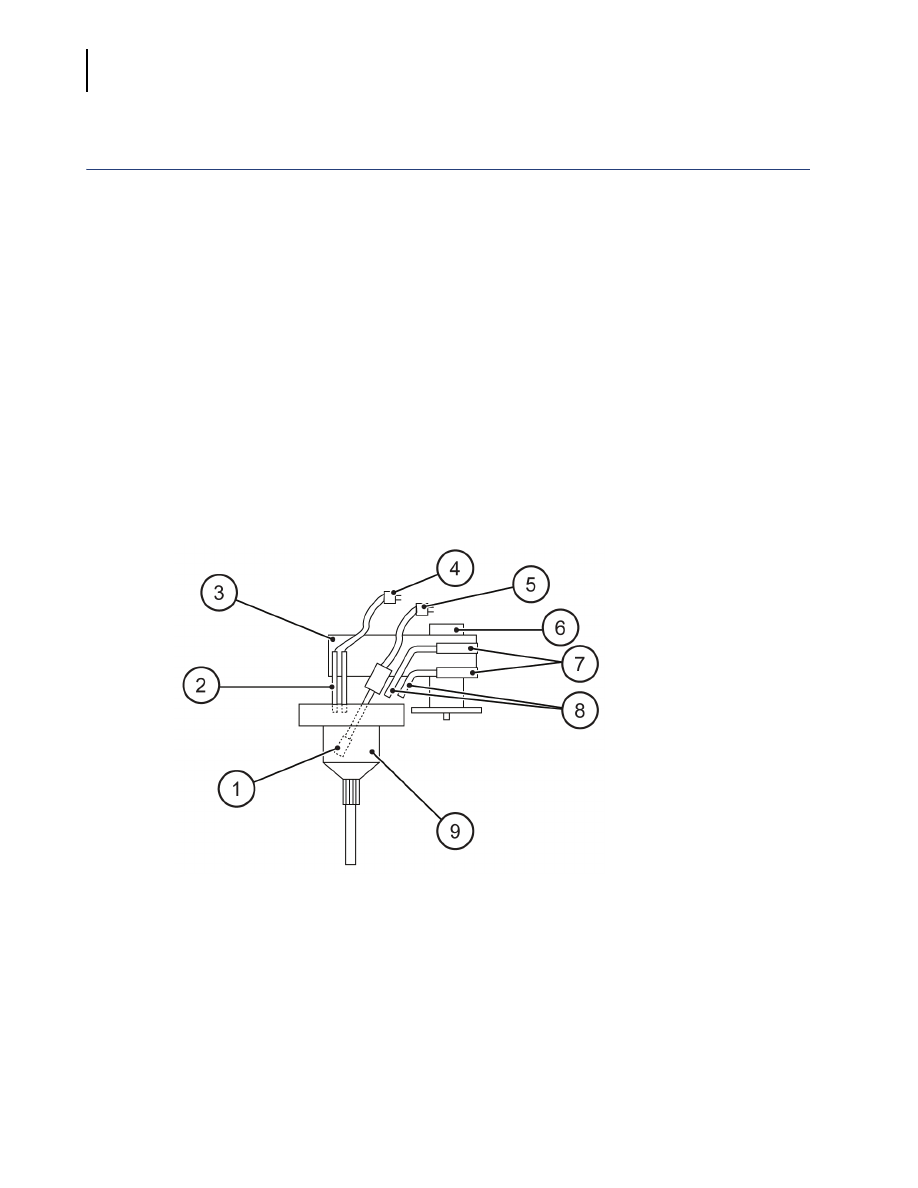

Рис. 8.113

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

. Материалы, необходимые для этой процедуры:

 • Емкость для пробы

1. Мешалка
2. Датчик уровня жидкости
3. Блок мешалки
4. Разъем датчика уровня
5. Разъем двигателя мешалки

6. Зажимной винт блока мешалки
7. Соединительные трубки буферного раствора и раствора MID
8. Сопла
9. Емкость для пробы

PN B40293AA

8-191

Техническое обслуживание

8.19 Техническое обслуживание блока ISE по мере необходимости

8

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

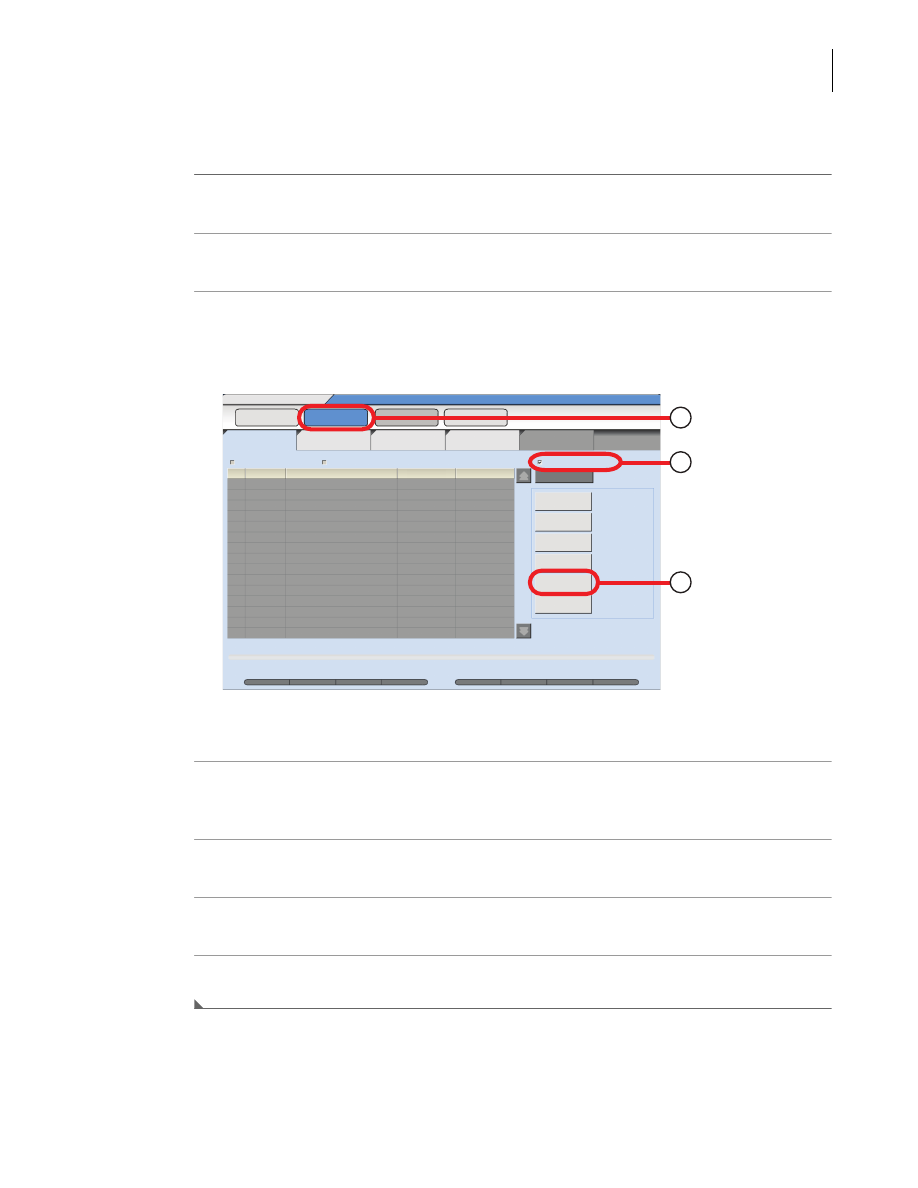

Рис. 8.114

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

7

Нажмите один раз кнопку TABLE ROTATION/DIAG. Жидкость сольется из электродов.

СОВЕТ

Выберите

Осушить измер. канал

 и затем нажмите кнопку TABLE ROTATION/DIAG. При

первом нажатии этой кнопки из измерительного канала удалится жидкость. При
каждом дополнительном нажатии кнопки раствор MID Standard впрыскивается в
чашку для пробы и через измерительный канал.

1. Техобслуживание ISE
2. Осушить измер. канал

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-192

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

Замена емкости для пробы

1

Отсоедините разъем датчиков уровня 714 и разъем электродвигателя 706 блока
мешалки.

2

Ослабьте зажимной винт, фиксирующий блок мешалки. Осторожно приподнимите блок
мешалки, чтобы снять его с опоры, и поместите на специальный держатель.

3

Ослабьте зажимной винт, фиксирующий емкость для пробы, и снимите емкость со
штыря.

4

Отсоедините емкость для пробы от трубок, отвинтив с ее дна серебристый разъем.

5

Подсоедините трубки к новой емкости для пробы. Установите на место емкость для
пробы.

6

Совместите отверстие вверху емкости для пробы со штырем и вставьте штифт с резьбой
в паз на противоположной стороне. Затяните винт.

7

Установите на место блок мешалки и закрепите его, затянув зажимной винт.

8

Снова подсоедините разъем датчиков уровня 714 и разъем электродвигателя 706 блока
мешалки.

9

Нажмите кнопку TABLE ROTATION/DIAG. Убедитесь, что жидкость правильно
впрыскивается в емкость для пробы и сливается через измерительный канал. Убедитесь
в отсутствии пузырьков воздуха в трубке с пометкой «6», выходящей из нижней части
измерительного канала. Может потребоваться до пяти повторов.

10

Закройте крышку ISE.

11

Закройте основную крышку анализатора.

12

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

13

Обновите запись технического обслуживания.

 • Замена емкости для проб

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление

журнала технического обслуживания

 раздела

8.1.2 Журнал технического обслуживания



этой главы.

PN B40293AA

8-193

Техническое обслуживание

8.19 Техническое обслуживание блока ISE по мере необходимости

8

8.19.2 Очистка блока электродов ISE (со стороны входа)

Проверьте, не скопилось ли загрязнение в блоке электродов со стороны входа. При
необходимости проведите техническое обслуживание, чтобы очистить блок электродов со
стороны входа.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

Рис. 8.115

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

. Материалы, необходимые для этой процедуры:

 • Стилет

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

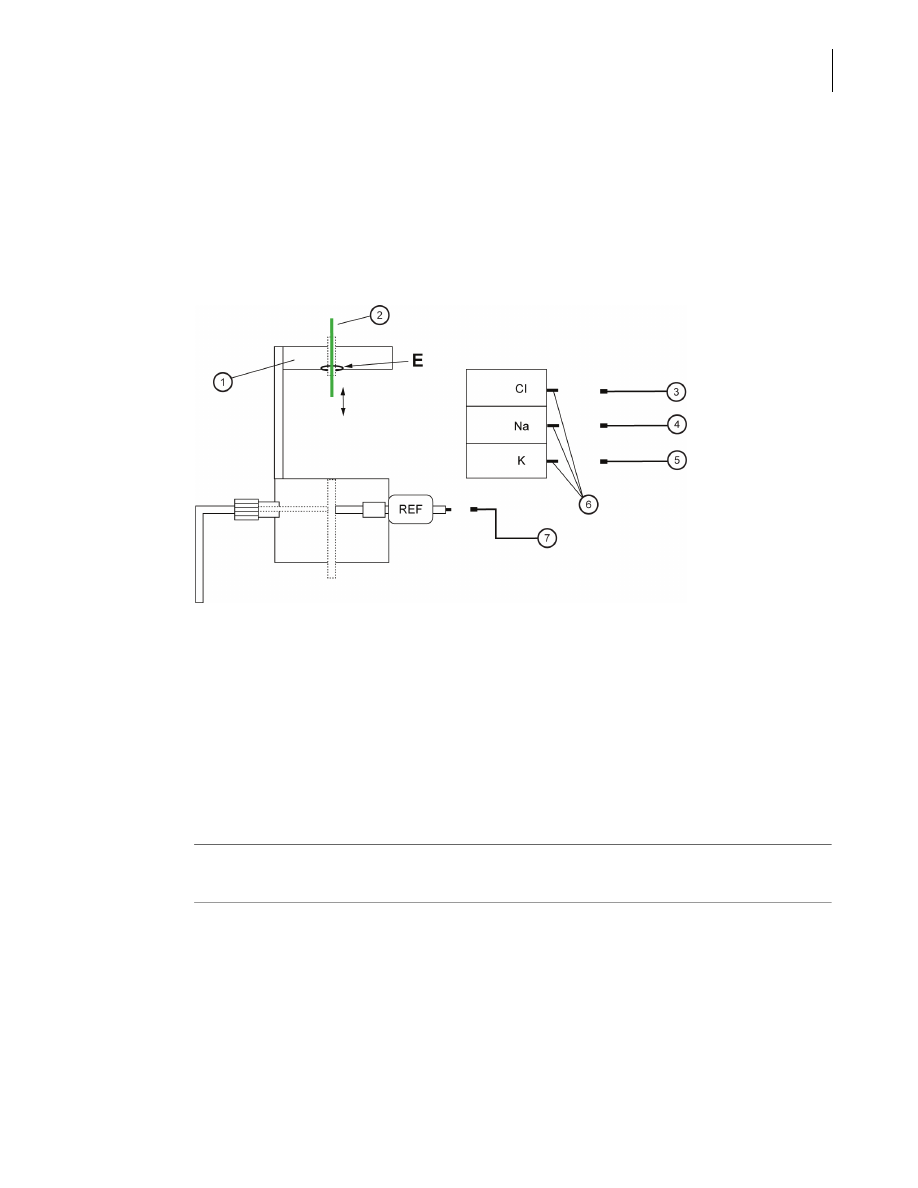

1. Блок электродов (входная сторона)
2. Стилет
3. Провод электрода Cl (синий)
4. Провод электрода Na (желтый)

5. Провод электрода K (красный)
6. Электроды
7. Провод референсного электрода (зеленый)

PN B40293AA

8-194

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

Рис. 8.116

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

7

Нажмите кнопку TABLE ROTATION/DIAG. Жидкость сольется из измерительного канала.

СОВЕТ

Выберите

Осушить измер. канал

 и затем нажмите кнопку TABLE ROTATION/DIAG. При

первом нажатии этой кнопки из измерительного канала удалится жидкость. При
каждом дополнительном нажатии кнопки раствор MID Standard впрыскивается в
чашку для пробы и через измерительный канал.

1. Техобслуживание ISE
2. Осушить измер. канал

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-195

Техническое обслуживание

8.19 Техническое обслуживание блока ISE по мере необходимости

8

Очистка блока электродов блока ISE (со стороны входа)

1

Переместите запорный рычаг, чтобы освободить блок электродов.

2

Извлеките электроды Na, K и Cl из блока электродов.

ВНИМАНИЕ

Три уплотнительных кольца подсоединены к каждой стороне трех электродов,
и одно — к металлической части (помечена буквой E на блок-схеме трубок),
которая соприкасается с электродом Cl. Будьте внимательны при извлечении
электродов, чтобы не потерять уплотнительные кольца.

3

Отсоедините провода от электродов Cl, Na и K.

4

Снимите трубку, соединяющую чашку для пробы с входом блока электродов.

5

Пропустите стилет через отверстие измерительного канала со стороны входа блока
электродов.

Измерительный канал смеси в блоке электродов может засориться. Введите стилет в
измерительный канал настолько, насколько позволяет его толщина.

6

Вращая стилет, удалите загрязнение в блоке. Несколько раз сотрите чистой сухой
безворсовой тканью загрязнение, налипающее на стилет.

7

Подсоедините синий, желтый и красный провода к электродам Cl, Na и К,
соответственно.

8

Установите три новых электрода в блок электродов.

Установите электроды, начиная со дна емкости для проб, в следующем порядке: Cl, Na
и К.

9

Зафиксируйте электроды, переместив запорный рычаг.

10

Подсоедините трубку, соединяющую емкость для пробы с блоком электродов.

PN B40293AA

8-196

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

11

Нажмите кнопку TABLE ROTATION/DIAG. Убедитесь, что жидкость правильно подается
из емкости для пробы в блок электродов, проверив отсутствие пузырьков воздуха в
трубке с пометкой «6», выходящей из нижней части измерительного канала. Возможно,
этот шаг придется повторить до 5 раз.

12

Закройте крышку ISE.

13

Закройте основную крышку анализатора.

14

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

15

Обновите запись технического обслуживания.

 • Очистка блока электрода

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление

журнала технического обслуживания

 раздела

8.1.2 Журнал технического обслуживания



этой главы.

PN B40293AA

8-197

Техническое обслуживание

8.19 Техническое обслуживание блока ISE по мере необходимости

8

8.19.3 Очистка вручную электрода K блока ISE

Если ошибки калибровки, такие как нулевой наклон, происходят часто только на электроде
K, возможно, электрод K загрязнен референсным реагентом. В этом случае очистьте
электрод K вручную.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

Рис. 8.117

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

. Материалы, необходимые для этой процедуры:

 • Чистая сухая безворсовая ткань

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

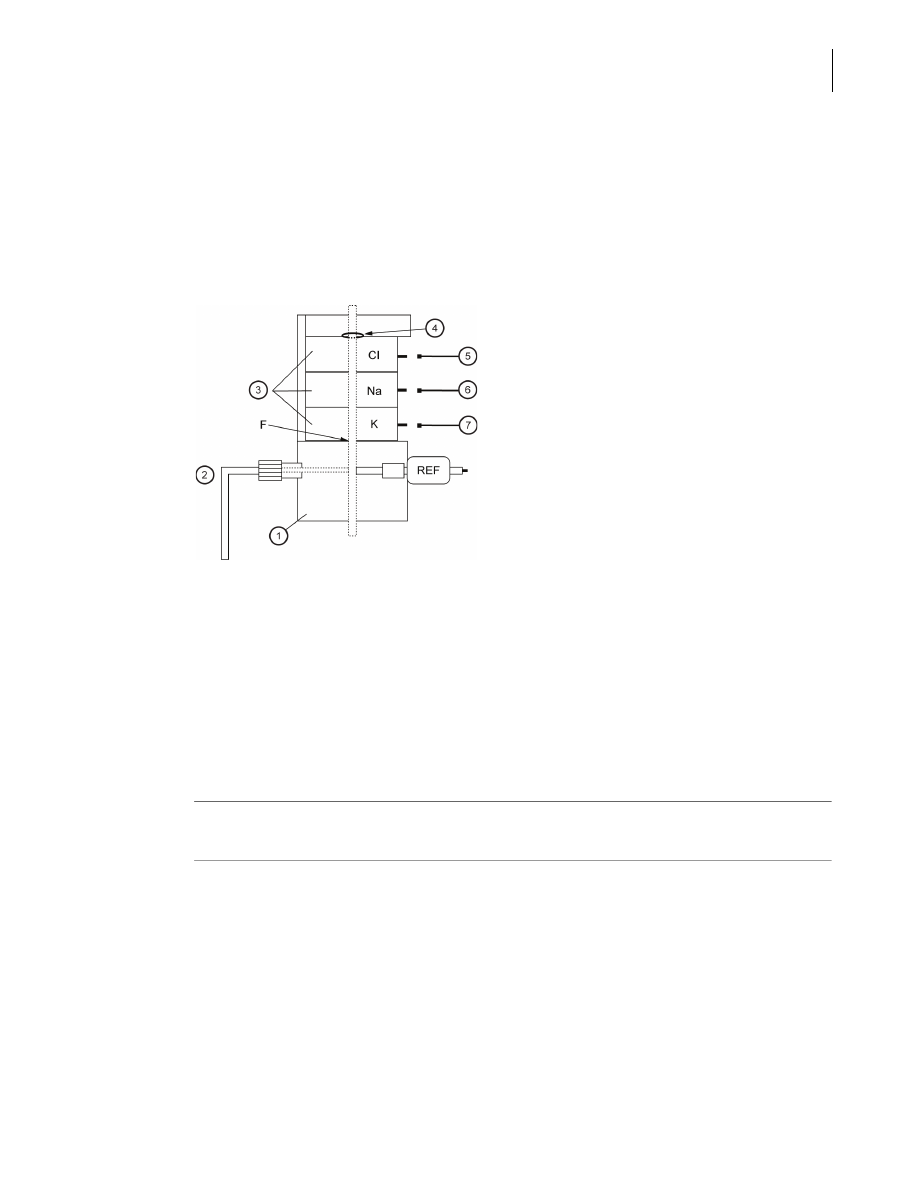

1. Блок референсного электрода
2. Референсный раствор
3. Электроды
4. Уплотнительное кольцо

5. Провод электрода Cl (синий)
6. Провод электрода Na (желтый)
7. Провод электрода K (красный)

PN B40293AA

8-198

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

Рис. 8.118

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

7

Нажмите кнопку TABLE ROTATION/DIAG. Жидкость сольется из измерительного канала.

СОВЕТ

Выберите

Осушить измер. канал

 и затем нажмите кнопку TABLE ROTATION/DIAG. При

первом нажатии этой кнопки из измерительного канала удалится жидкость. При
каждом дополнительном нажатии кнопки раствор MID Standard впрыскивается в
чашку для пробы и через измерительный канал.

1. Техобслуживание ISE
2. Осушить измер. канал

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-199

Техническое обслуживание

8.19 Техническое обслуживание блока ISE по мере необходимости

8

Очистка вручную электрода K

1

Переместите запорный рычаг, чтобы освободить блок электродов.

2

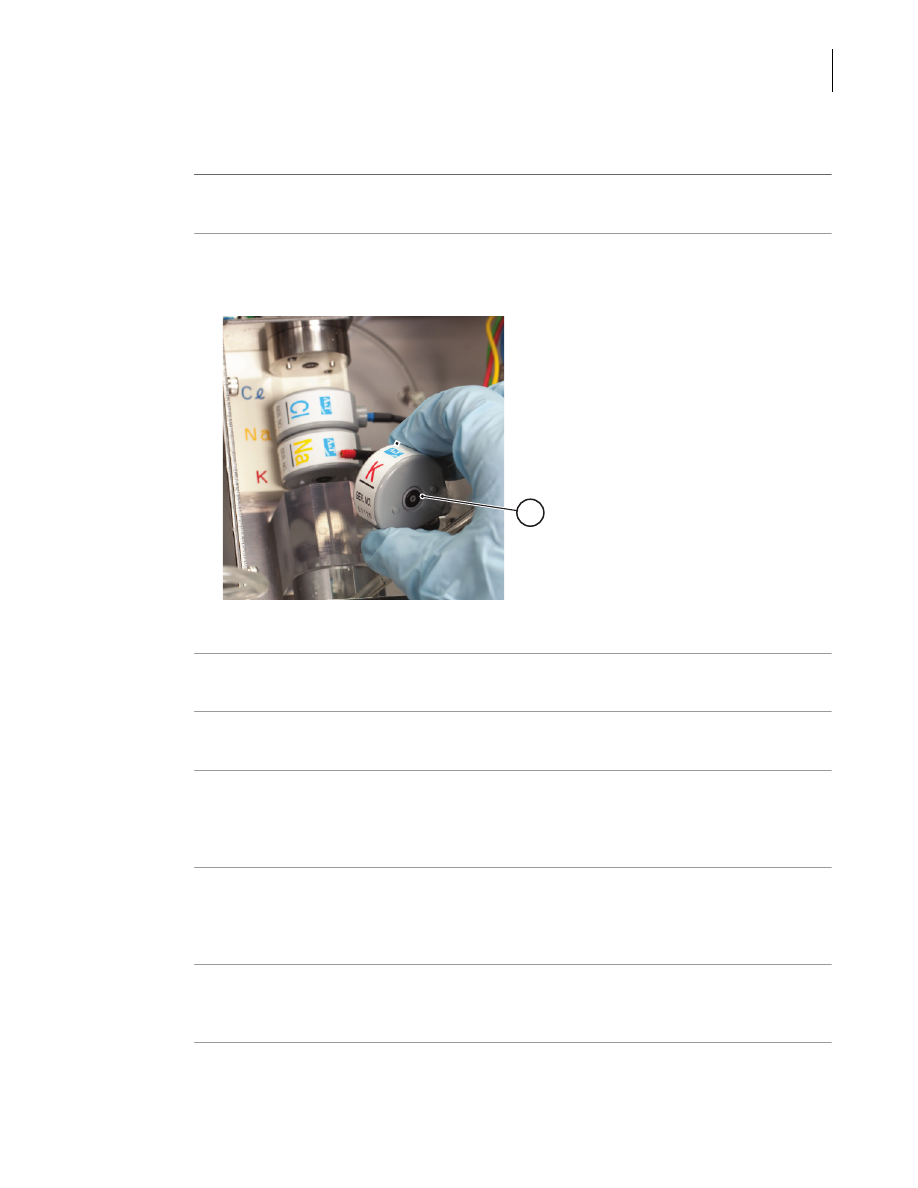

Извлеките электрод K из блока электродов.

Рис. 8.119

3

Отсоедините подводящий провод от электрода K.

4

Снимите уплотнительное кольцо электрода K.

5

С помощью пластикового флакона впрысните деионизированную воду, чтобы очистить
уплотнительное кольцо и паз для него на электроде. Деионизированная вода,
попадающая в измерительный канал электрода, не наносит вреда.

6

Чистой сухой безворсовой тканью, смоченной деионизированной водой, протрите
боковую поверхность (помечена буквой F на блок-схеме трубок) блока референсного
электрода, соприкасающуюся с электродом K.

7

Чистой сухой безворсовой тканью протрите насухо электрод K, уплотнительное кольцо
и поверхности блока референсного электрода.

8

Подсоедините красный подводящий провод к электроду K.

1. Уплотнительное кольцо

1

PN B40293AA

8-200

Техническое обслуживание
8.19 Техническое обслуживание блока ISE по мере необходимости

9

Установите обратно все электроды по порядку.

ВНИМАНИЕ

Используются три уплотнительных кольца — по одному на каждый электрод —
и одно уплотнительное кольцо вверху измерительного канала. Будьте
внимательны при установке электродов, чтобы не потерять уплотнительные
кольца.

10

Зафиксируйте электроды, переместив запорный рычаг.

11

Убедитесь, что в меню технического обслуживания ISE выбрана кнопка операции
технического обслуживания ISE

Осушить измер. канал

.

12

Нажмите кнопку TABLE ROTATION/DIAG. Убедитесь, что жидкость правильно подается
из емкости для пробы в блок электродов, проверив отсутствие пузырьков воздуха в
трубке с пометкой «6», выходящей из нижней части измерительного канала. Возможно,
этот шаг придется повторить до 5 раз.

13

Закройте крышку ISE.

14

Закройте основную крышку анализатора.

15

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

16

Обновите запись технического обслуживания.

 • Очистка K-электрода

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление журнала технического обслуживания

 раздела

8.1.2 Журнал технического

обслуживания

 этой главы.
