Биохимический анализатор AU480. Руководство - часть 41

PN B40293AA

8-169

Техническое обслуживание

8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8

9

Подсоедините трубку к емкости для пробы, вкрутив ее в серебристый разъем.

ВНИМАНИЕ

При подключении трубок к тройнику надевайте их до упора, чтобы не
возникало утечки в месте стыка. Чтобы присоединить трубку к дну емкости для
проб, плотно затяните пальцами серебристый разъем.

10

Верните емкость для пробы в первоначальное положение. Совместите отверстие вверху
емкости для пробы со штырем и вставьте штифт с резьбой в паз на противоположной
стороне. Затяните винт.

11

Установите блок мешалки на место на два установочных штифта. Затяните зажимной
винт, чтобы зафиксировать блок мешалки.

12

Снова подсоедините разъем датчиков уровня 714 и разъем электродвигателя 706 блока
мешалки.

13

Подтвердите выбор операции

Осушить измер. канал

.

14

Нажмите кнопку TABLE ROTATION/DIAG. Убедитесь, что жидкость правильно переходит
из емкости для пробы в блок электродов, проверив отсутствие пузырьков воздуха в
трубке с пометкой «6», выходящей из нижней части измерительного канала. При
необходимости повторите процедуру наполнения, еще раз нажав кнопку TABLE
ROTATION/DIAG.

15

Закройте крышку ISE.

16

Закройте основную крышку анализатора.

17

Уберите флажок «Техобслуживание ISE».

18

Обновите запись технического обслуживания.

 • Замените емкость для пробы, трубки и тройник

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление журнала технического обслуживания

 раздела

8.1.2 Журнал технического

обслуживания

 этой главы.

19

После процедуры технического обслуживания выполните калибровку, чтобы убедиться
в правильной работе блока ISE.

PN B40293AA

8-170

Техническое обслуживание
8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8.16.3 Замена сливной трубки со стороны блока референсного электрода и
трубок прижимного клапана

В случае длительного использования сливная трубка со стороны блока референсного
электрода и трубка прижимного клапана могут износиться Компания Beckman Coulter
рекомендует менять сливную трубку со стороны блока референсного электрода и трубку
прижимного клапана раз в три месяца или после каждых 20 000 проб.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

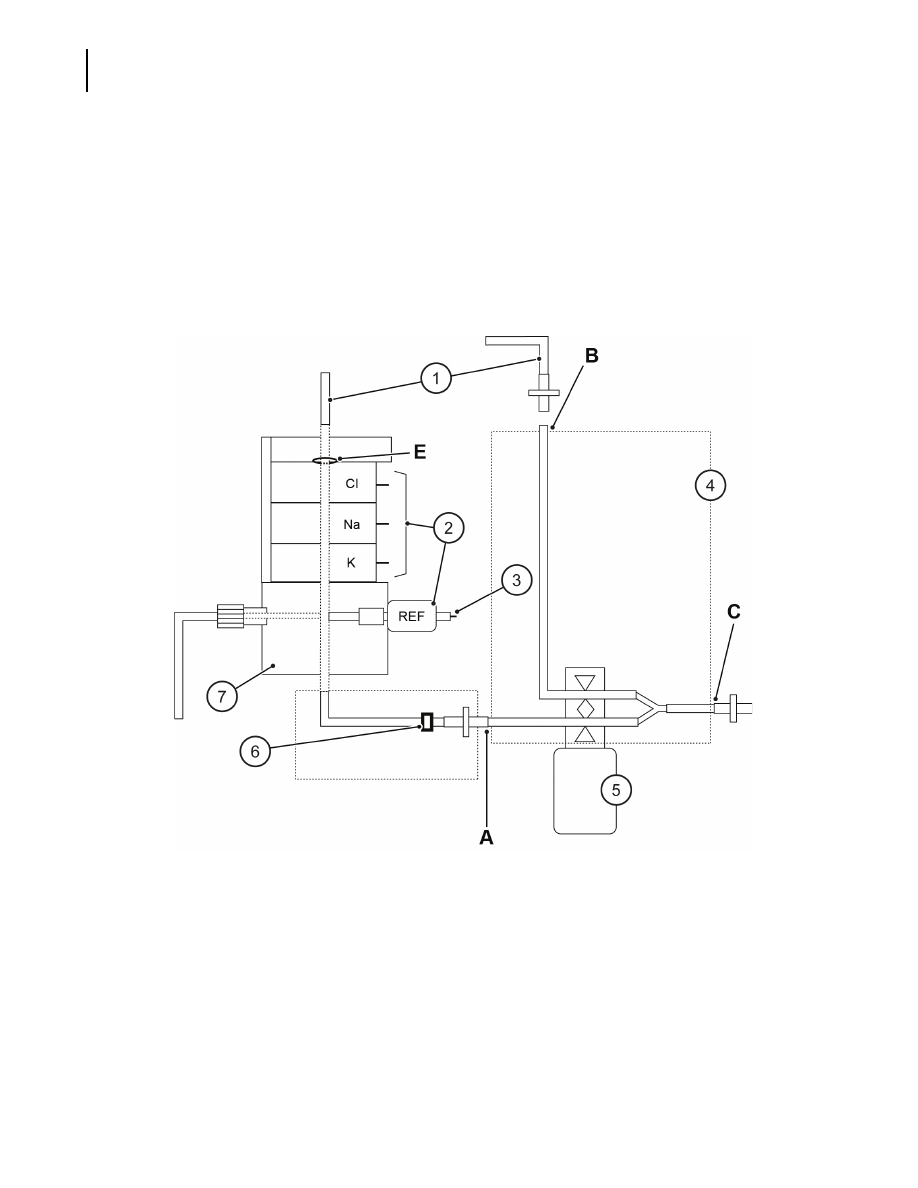

Рис. 8.103

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

.

Материалы, необходимые для этой процедуры:

 • Набор трубок 2

 • Трубки прижимного клапана

1. Трубки между емкостью для пробы и электродом

(набор трубок)

2. Электроды
3. Провод референсного электрода (зеленый)
4. Трубки прижимного клапана

5. Прижимной клапан
6. Набор трубок со стороны

референсного блока
(маркировочный поясок №6)

7. Блок референсного электрода

PN B40293AA

8-171

Техническое обслуживание

8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8

Подготовка к техническому обслуживанию блока ISE

ВНИМАНИЕ

 • Всегда готовьте систему для процедур технического обслуживания,

требующих разборки блока ISE. Это позволит не вытечь жидкости при
снятии трубок.

 • Не забывайте, что блок ISE каждый час наполняется раствором MID

Standard через электроды. Выполните следующие процедуры, чтобы
предотвратить дозирование раствора MID Standard из наконечников во
время периодического цикла наполнения.

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

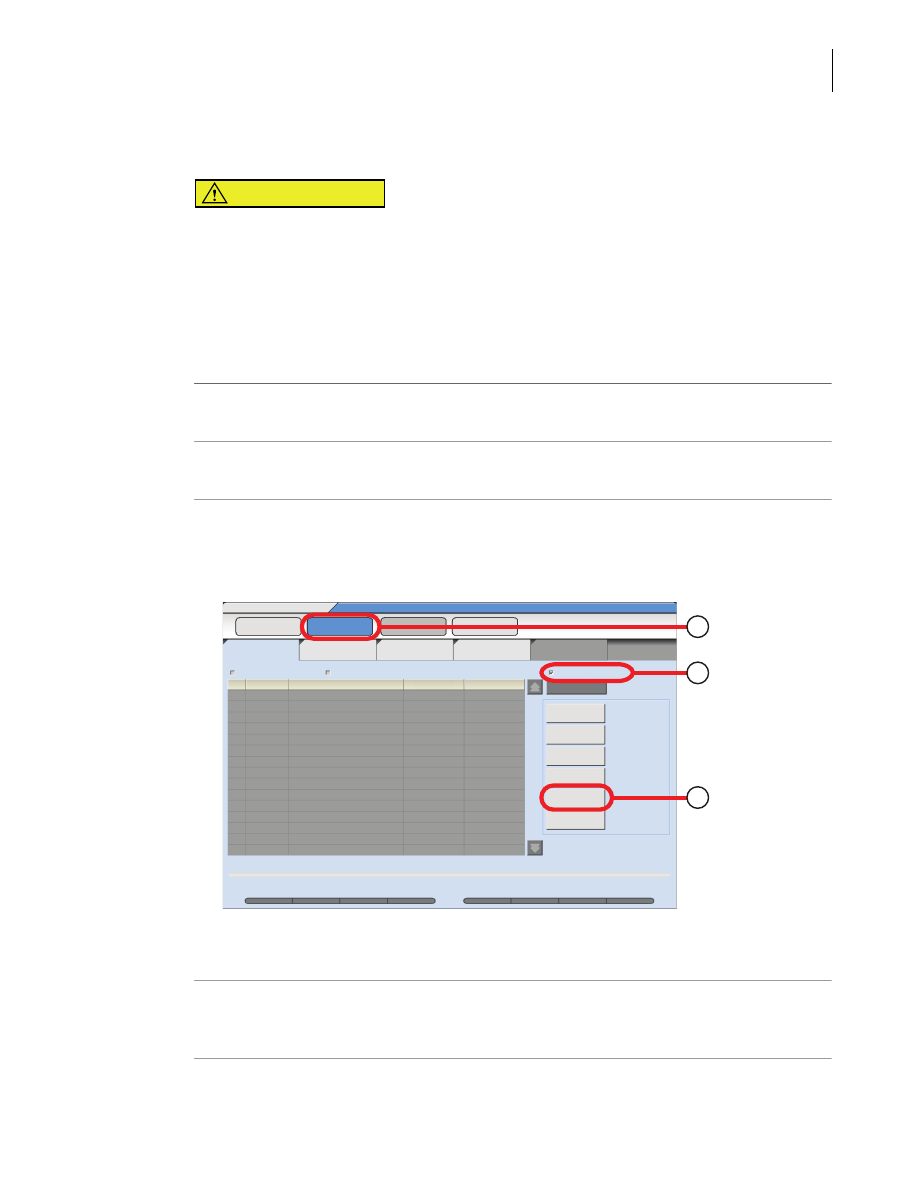

Рис. 8.104

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

1. Техобслуживание ISE
2. Осушить измер. канал

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-172

Техническое обслуживание
8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

6

Откройте крышку ISE.

7

Нажмите один раз кнопку TABLE ROTATION/DIAG. Жидкость сольется из электродов.

СОВЕТ

Выберите

Осушить измер. канал

 и затем нажмите кнопку TABLE ROTATION/DIAG. При

первом нажатии этой кнопки из электродов сольется жидкость. При каждом
последующем нажатии будет происходить наполнение раствором MID через
электроды.

Замена сливной трубки со стороны блока референсных электродов

1

Сдвиньте запорный рычаг влево, чтобы освободить блок электродов.

2

Отсоедините зеленый провод референсного электрода.

3

Осторожно поднимите блок референсного электрода.

4

Удерживая блок референсного электрода, отсоедините набор трубок 2. Набор трубок 2 —
это трубка с маркировкой №6, идущая от блока референсных электродов и
подсоединенная к трубке прижимного клапана. См.

Рис. 8.103

.

5

Подсоедините новый набор трубок 2 с маркировкой №6 к блоку референсного электрода
и трубке прижимного клапана.

6

Установите блок референсного электрода в исходное положение и снова подсоедините
провод референсного электрода.

7

Совместите электроды в блоке со штифтами электродов в отверстиях и переведите
запорный рычаг вправо, чтобы надежно зафиксировать блок.

PN B40293AA

8-173

Техническое обслуживание

8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8

Замена трубки прижимного клапана

1

Выньте трубку прижимного клапана из пазов прижимного клапана, потянув ее сначала
наружу, а затем вверх.

2

Перед началом процедуры посмотрите схему. Отсоедините трубки прижимного клапана
от трех разъемов с метками A, B и C.

3

Замените трубки прижимного клапана, подсоединив короткий конец к разъему,
обозначенному на схеме буквой C, а короткий и длинный оставшиеся куски трубки к
разъемам, обозначенным на схеме буквам A и B, соответственно.

ВНИМАНИЕ

Установите короткую трубку в нижний паз прижимного клапана (между
позициями А и С на блок-схеме трубок). Установите длинную трубку в верхний
паз прижимного клапана (между позициями B и С на блок-схеме трубок). См.

8.11 Блок-схема трубок ISE

.

4

Вставьте трубки A и B прижимного клапана в пазы на прижимном клапане. Проверьте,
что трубки вставлены в пазы до упора. В соответствии со схемой поместите трубку с
меткой «6» в позицию A (нижний паз прижимного клапана), а трубку с меткой «5» — в
позицию B (верхний паз прижимного клапана).

5

Подтвердите выбор опции

Осушить измер. канал

 в разделе техобслуживания блока ISE.

6

Нажмите кнопку TABLE ROTATION/DIAG. Два перистальтических насоса начнут
наполнение раствором блока ISE. Повторяйте это наполнение до тех пор, пока из трубок
с меткой «6» не исчезнут все пузырьки воздуха. Может потребоваться до пяти повторов.

7

Закройте все крышки.

8

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

9

Обновите запись технического обслуживания.

 • Замена трубок стока и клапана

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление

журнала технического обслуживания

 раздела

8.1.2 Журнал технического обслуживания



этой главы.

PN B40293AA

8-174

Техническое обслуживание
8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8.16.4 Очистка вручную дренажной ячейки и, при необходимости, сливной
трубки

Если система анализирует пробы, содержащие фибрин или белок в больших количествах,
эти вещества могут накапливаться возле выхода сливной трубки и сливной ячейки, что
может привести к ошибкам.

Чистите вручную сливную ячейку ежеквартально и при необходимости меняйте сливную
трубку.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

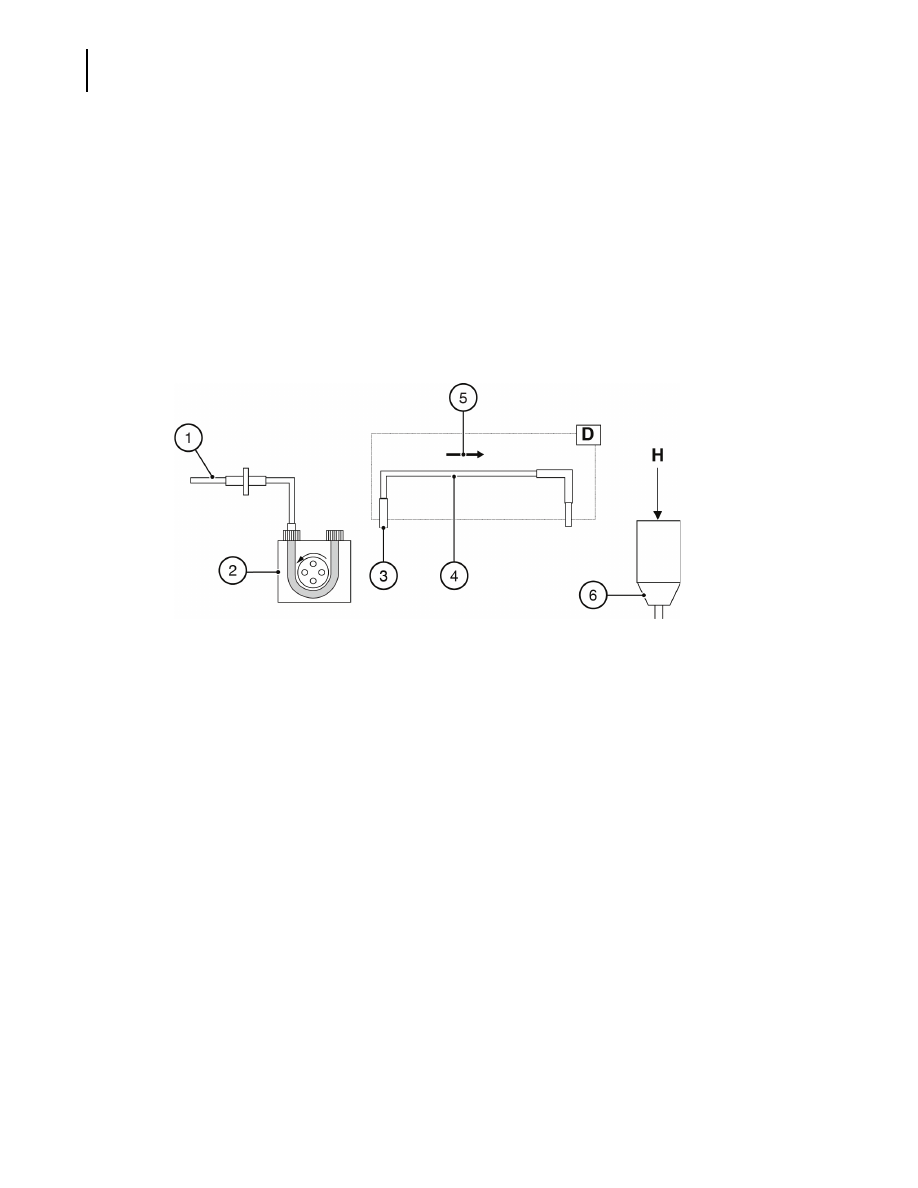

Рис. 8.105

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

. Материалы, необходимые для этой процедуры:

 • Дренажная трубка 2

 • Раствор гипохлорита натрия (0,5 %)

1. Трубки прижимного клапана
2. Перистальтический насос (для

аспирации смеси)

3. Соединение трубки №3

4. Сливная трубка
5. Направление потока отходов

раствора

6.  Сточная ячейка

PN B40293AA

8-175

Техническое обслуживание

8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

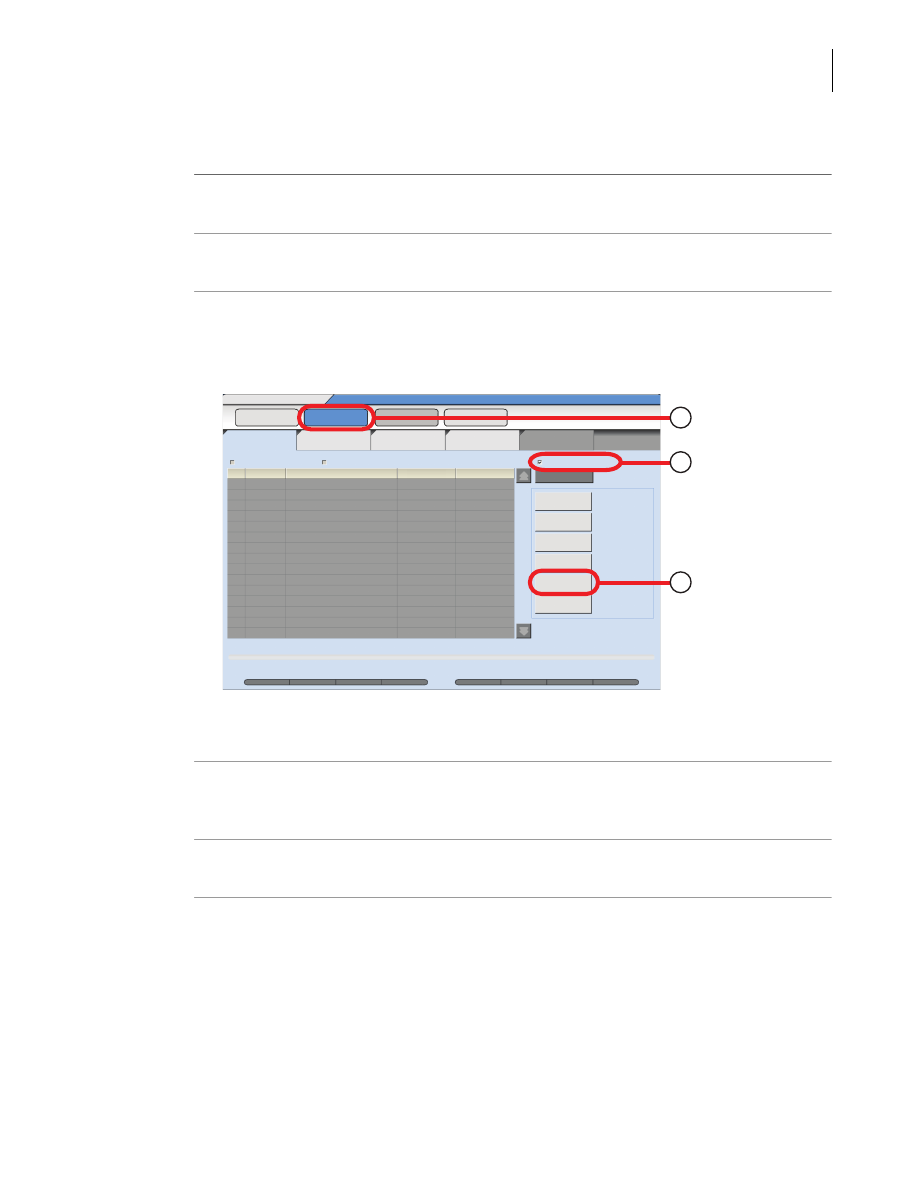

Рис. 8.106

4

Выберите

Осушить измер. канал

, затем

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

7

Нажмите один раз кнопку TABLE ROTATION/DIAG. Жидкость сольется из электродов.

1. Обслуживание ISE
2. Осушение канала

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-176

Техническое обслуживание
8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

Очистка сливной ячейки

1

Снимите узел отходов с крюка над сливной ячейкой. См. схему на (блок D) на

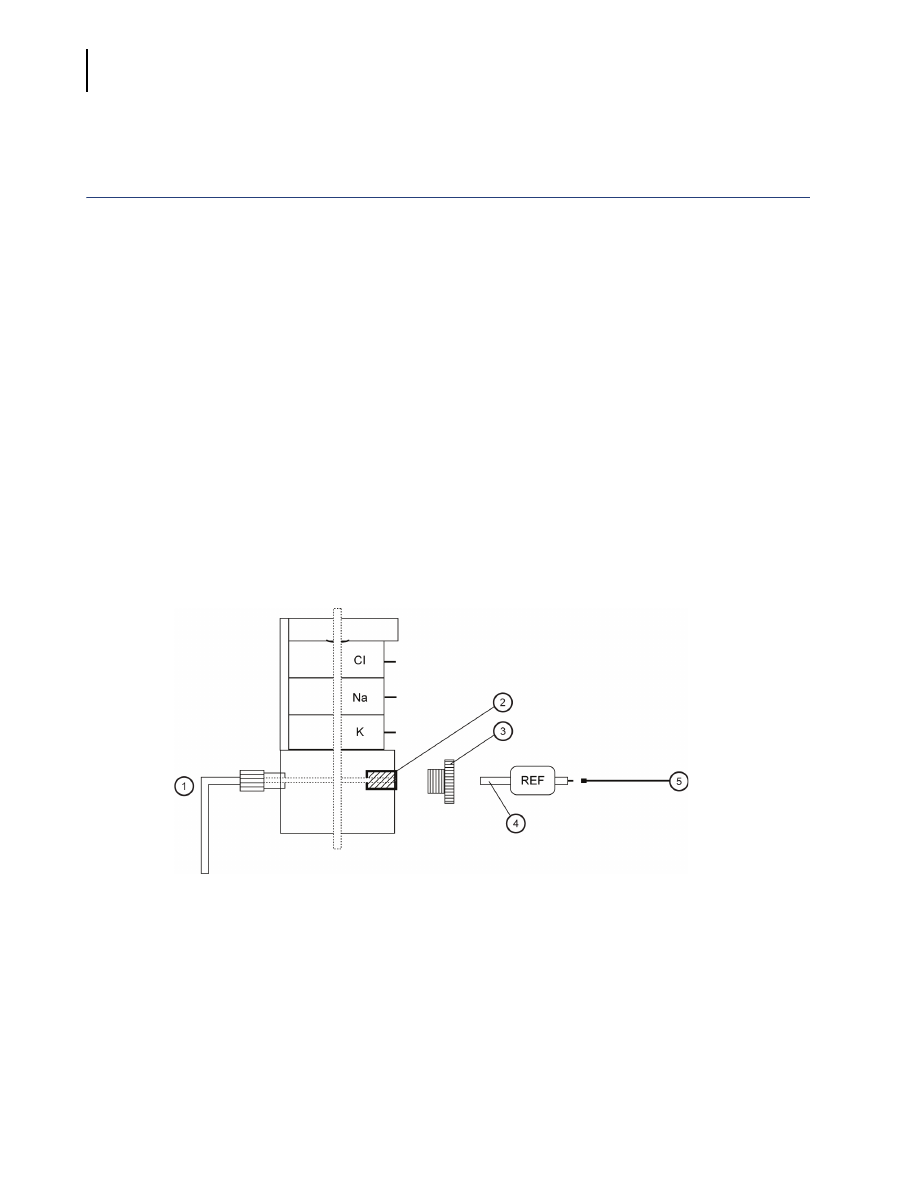

Рис. 8.105

.

ВНИМАНИЕ

При работе с гипохлоритом натрия надевайте индивидуальные средства
защиты и перчатки, чтобы не допустить контакта с раствором гипохлорита
натрия.

Если раствор гипохлорита натрия попал на руки или одежду, немедленно
смойте его водой. При попадании раствора гипохлорита натрия в глаза или рот
немедленно промойте их водой и обратитесь к врачу.

2

Подготовьте приблизительно 50 мл разведенного раствора гипохлорита натрия (0,5 %).

3

См. схему (

Рис. 8.105

, позиция H) в начале этой процедуры. Налейте раствор гипохлорита

натрия (0,5 %) в сливную ячейку прямо сверху.

4

Оставьте раствор гипохлорита натрия (0,5 %) в сливной ячейке приблизительно на
10 минут, а затем налейте туда достаточное количество деионизированной воды, чтобы
смыть раствор гипохлорита натрия.

5

Осмотрите сливную трубку, убедившись в том, что она чистая (прозрачная), и проверив
внутренние поверхности на предмет повреждения. Если сливная трубка непрозрачная
или повреждена, замените ее новой сливной трубкой.

ВНИМАНИЕ

Проверьте надежность подсоединения сливной трубки к трубке насоса для
аспирации смеси и к узлу для отходов, чтобы не произошло утечки.

6

Верните узел для отходов на место над дренажной ячейкой.

7

Нажмите кнопку TABLE ROTATION/DIAG, чтобы снова наполнить линии раствором MID
Standard. Убедитесь, что в трубках с маркировкой «6» нет пузырьков воздуха. Нажимая
кнопку TABLE ROTATION/DIAG, повторяйте процедуру до тех пор, пока не удалите все
пузырьки воздуха из линии.

8

Закройте крышку ISE.

9

Закройте основную крышку анализатора.

PN B40293AA

8-177

Техническое обслуживание

8.16 Техническое обслуживание блока ISE, проводимое раз в квартал или после каждых 20 000 проб

8

10

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

11

Обновите запись технического обслуживания.

 • Чистка слив.ячейки,замена трубки(при необх)

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление

журнала технического обслуживания

 раздела

8.1.2 Журнал технического обслуживания



этой главы.

PN B40293AA

8-178

Техническое обслуживание
8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

8.17 Техническое обслуживание блока ISE, проводимое раз в шесть
месяцев или после каждых 40 000 проб

8.17.1 Замена электрода Na, K или Cl

8.17.1 Замена электрода Na, K или Cl

Если электроды изношены, получить надлежащие результаты анализа невозможно.
Замените электрод, если результаты калибровки или проверки селективности выходят за
пределы диапазона и неполадки при этом были устранены. Гарантийный срок службы
электрода рассчитан на обработку 40 000 проб или 6 месяцев работы, в зависимости от того,
что наступит раньше, при условии, что результаты калибровки и проверки селективности
находятся в пределах диапазона.

Замена электрода в течение гарантийного периода обеспечивает непрерывную и надежную
работу электрода без внеплановых простоев анализатора.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

Рис. 8.107

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

.

Материалы, необходимые для этой процедуры:

 • Электрод Na

 • Электрод K

 • Электрод Cl

 • Уплотнительное кольцо

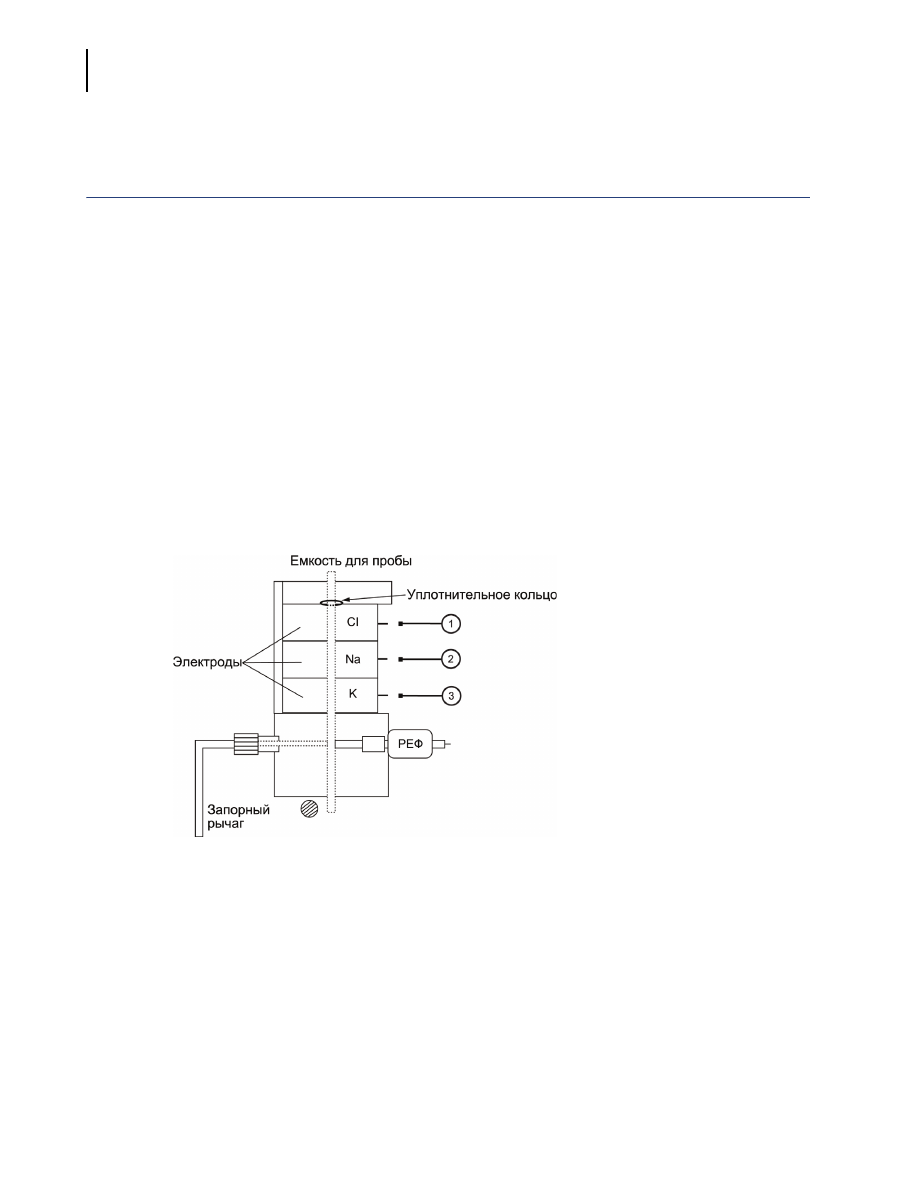

1. Провод электрода CI (синий)
2. Провод электрода Na (желтый)
3. Провод электрода K (красный)

PN B40293AA

8-179

Техническое обслуживание

8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

8

Подготовка к техническому обслуживанию блока ISE

1

Убедитесь, что анализатор находится в режиме Прогрев или Ожидание.

2

Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

3

Установите флажок «Техобслуживание ISE». Кнопки операций технического
обслуживания станут доступными.

Рис. 8.108

4

В операциях технического обслуживания выберите кнопку блока ISE

Осушить измер.

канал

 и нажмите

OK

.

5

Откройте основную крышку анализатора.

6

Откройте крышку ISE.

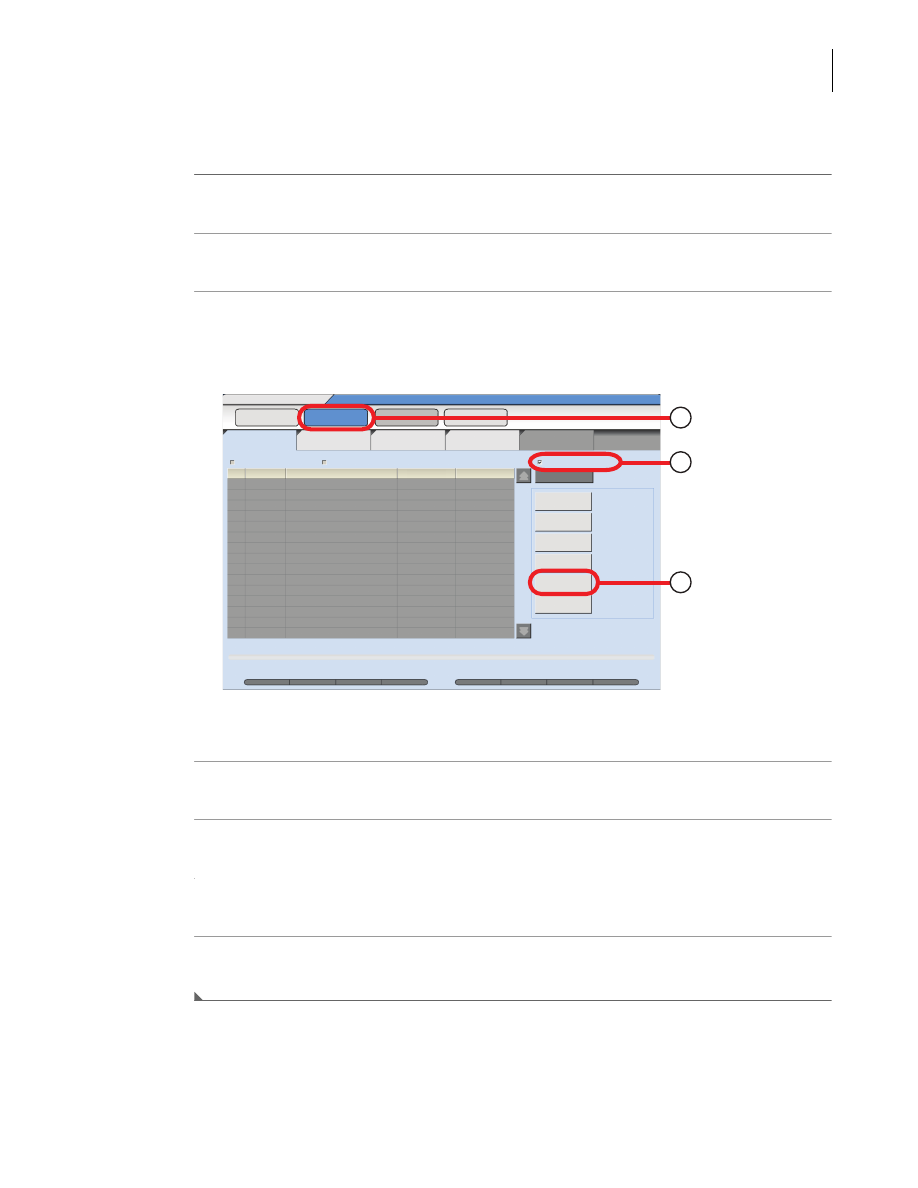

1. Техобслуживание ISE
2. Осушение канала

No.

Frequency

Maintenance

Performed

Pending

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

12/17/2010 15:27

12/17/2010 11:52

12/9/2010 16:06

12/9/2010 16:06

12/3/2010 08:34

12/17/2010 14:57

12/18/2010 15:27

12/18/2010 11:52

12/10/2010 16:06

12/10/2010 16:06

12/10/2010 08:34

12/24/2010 14:57

Техобслужив-е

Техобслужив-е

анализатора

Техобслуживание ISE

PROService

Загрузить параметры

реагента

Техобслужив-е

Калибровка

График наклона

Избирательная проверка

CRS калибровка

Техобслуживание пользователем

Отобр. неоконч. элементы

Скорые обязательные процедуры

Техобслуживание ISE

Обновить

Первичное общее

Первичный обход

Первичный буфер

MID/REF

Первичный

Сток-Проточная

кювета

Обход стока

Ежедневно

Ежедневно

Ежедневно

Ежедневно

Еженедел.

Еженедел.

2 Недели

2 Недели

2 Месяцы

2 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

3 Месяцы

2 Годы

Проверьте шприц ISE буфера на протекания

Автоматическая промывка резервуара
для проб и линии электрода

Калибровка сыворотки

Калибровка мочи

Проверка селективности Na/K электродов

Очистка (усиленная)

Очистите резервуар для проб, трубки и Т-коннектор

Промывка датчиков уровня жидкости
(стержень для перемешивания)

Замена Na,K или Cl электрода

Удаление смеси и установка роллера насоса

Замена трубок стока и вентильных трубок

Замените трубки стока и очистите сточную ячейку

Замените REF электрод и прокладку

Ред.

техобслуживание

Архив

техобслуживания

Отображение

сетки

ОСТАНОВКА ISE

Очистка

Очистка

(усиленная)

Печать

1

1

2

PN B40293AA

8-180

Техническое обслуживание
8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

7

Нажмите кнопку TABLE ROTATION/DIAG. Жидкость сольется из измерительного канала.

ВНИМАНИЕ

Всегда сливайте раствор из измерительного канала, прежде чем двигать
запорный рычаг с целью освобождения блока электродов. Если не слить
раствор, референсный реагент может попасть в блок электродов и
отрицательно повлиять на измерительные возможности электрода. При
нормальной работе референсный реагент омывает только референсный
электрод (не электрод Na, K или Cl). Референсный реагент более
концентрированный, чем  MID Standard или пробы, которые протекают через
блок измерительного канала.

СОВЕТ

Выберите Осушить измер. канал и затем нажмите кнопку TABLE ROTATION/DIAG. При
первом нажатии этой кнопки из измерительного канала удалится жидкость. При
каждом последующем нажатии будет происходить наполнение раствором MID через
измерительный канал.

PN B40293AA

8-181

Техническое обслуживание

8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

8

Замена электродов Na, K и Cl

1

Переместите запорный рычаг, чтобы освободить блок электродов.

2

Снимите три электрода.

Рис. 8.109

3

Отсоедините подводящие провода от каждого электрода.

ВНИМАНИЕ

Каждый электрод оснащен уплотнительным кольцом. Будьте внимательны при
установке электродов, чтобы не потерять уплотнительные кольца. Вверху
измерительного канала, рядом с электродом Cl, находится дополнительное
уплотнительное кольцо. Прежде чем фиксировать электроды запорным
рычагом, убедитесь, что все четыре уплотнительных кольца на месте. Эти
уплотнительные кольца необходимы для создания воздухонепроницаемого
уплотнения измерительного канала.

4

Замените неисправный электрод новым.

5

Подсоедините синий провод к электроду Cl, желтый провод — к электроду Na, и красный
провод — к электроду K.

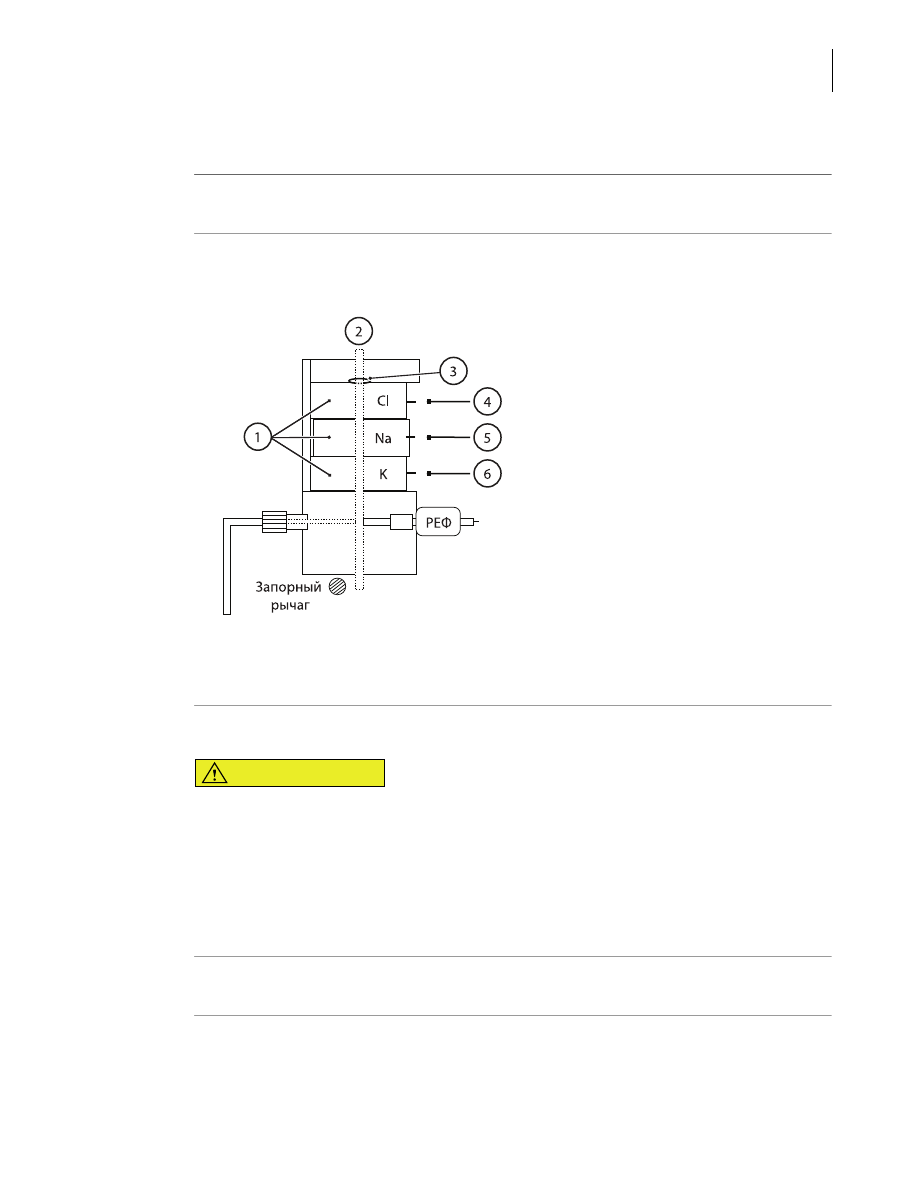

1. Электроды
2. Емкость для пробы
3. Уплотнительное кольцо

4. Провод электрода Cl (синий)
5. Провод электрода Na (желтый)
6. Провод электрода K (красный)

PN B40293AA

8-182

Техническое обслуживание
8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

6

Убедитесь, что зеленый провод подсоединен к референсному электроду.

7

Перед установкой электродов обязательно протрите блок электродов чистой сухой
безворсовой тканью.

8

Установите три новых электрода в блок электродов. Располагайте электроды в
соответствии с метками Cl, Na и K, начиная со стороны емкости для пробы, и заканчивая
стороной референсного блока.

9

Зафиксируйте электроды, нажав запорный рычаг.

10

Нажмите кнопку TABLE ROTATION/DIAG, чтобы снова наполнить линии раствором MID
Standard. По завершении цикла нажмите эту кнопку не менее четырех раз (всего пять
наполнений). Убедитесь, что жидкость правильно подается из емкости для пробы в блок
электродов, проверив отсутствие пузырьков воздуха в трубке с пометкой «6», выходящей
из нижней части измерительного канала.

СОВЕТ

Если после заполнения раствором MID присутствуют пузырьки воздуха,
проверьте, что блок электродов расположен вертикально и правильно
закреплен запорным рычагом.

11

Закройте крышку ISE.

12

Закройте основную крышку анализатора.

13

Уберите флажок «Техобслуживание ISE», чтобы выйти из меню.

14

Обновите запись технического обслуживания.
Выберите выполненную задачу техобслуживания в журнале технического
обслуживания.

 • Замена электрода Na, K или Cl

15

Нажмите кнопку

Обновить

. Откроется окно обновления.

16

Нажмите кнопку

OK

.

Подробнее об обновлении записи технического обслуживания см. в параграфе

Обновление журнала технического обслуживания

 раздела

8.1.2 Журнал технического

обслуживания

 этой главы.

PN B40293AA

8-183

Техническое обслуживание

8.17 Техническое обслуживание блока ISE, проводимое раз в шесть месяцев или после каждых 40 000 проб

8

17

Выдержав паузу не менее 5 минут после закрытия основной крышки, выполните
калибровку.

ВНИМАНИЕ

Для получения наилучших данных анализа выполните два измерения
калибровки, чтобы подтвердить стабильность электрода.

Если разность между значениями коэффициента, полученными при первой и
второй калибровке, находится в пределах следующих показателей, то
электроды стабильны. Концентрации раствора MID в следующей таблице
соответствуют значениям, установленным в меню технического обслуживания
системы.

 • Если разница между значениями коэффициента не соответствует каждому из

приведенных выше значений, или если при первой калибровке получено значение
наклона 0:

Существует вероятность, что внутри измерительного канала остается воздух. Сначала
откройте основную крышку и крышку ISE.

— Выберите

В начало > Техобслуживание анализатора > Техобслуживание ISE

.

— Установите флажок «Техобслуживание ISE».

— Выберите

Заправить MID/REF

 и нажмите кнопку TABLE ROTATION/DIAG.

— Повторите калибровку ISE еще два раза и сравните результаты с таблицей.

 • Если в обеих калибровках получен нулевой наклон:

Возможно, электроды установлены неверно. Снимите все электроды, затем повторите
шаги 1–13 приведенной выше процедуры технического обслуживания.

Na

K

Cl

Концентрация раствора MID Standard

140

4,0

100

Разница между 1-м и 2-м коэффициентами

0,020

0,045

0,025

PN B40293AA

8-184

Техническое обслуживание
8.18 Техническое обслуживание блока ISE, проводимое раз в два года или через каждые 150 000 проб

8.18 Техническое обслуживание блока ISE, проводимое раз в два года
или через каждые 150 000 проб

8.18.1 Замена референсного электрода и его уплотнения в блоке ISE

8.18.1 Замена референсного электрода и его уплотнения в блоке ISE

Замените электрод, если результаты калибровки или проверки селективности выходят за
пределы диапазона для Na, K и Cl, существенно отклоняются в большую или меньшую
сторону от результатов предыдущих измерений и неполадки при этом были устранены.
Гарантийный срок службы электрода рассчитан на обработку 150 000 проб или работу в
течение 2 лет, в зависимости от того, что наступит раньше.

Замена электрода в течение гарантийного периода обеспечивает непрерывную надежную
работу электрода без внеплановых простоев анализатора.

Если все значения измерений калибровки Na, K и Cl заметно отклоняются вверх или вниз по
сравнению с предыдущими измерениями, или если в окне появляется сообщение тревоги,
обращайтесь в службу поддержки компании Beckman.

Дополнительные сведения см. в разделе

8.11 Блок-схема трубок ISE

.

Рис. 8.110

Замена референсного электрода и уплотнителя

Полный перечень номеров деталей см. в разделе

8.10 Детали ISE, используемые для

технического обслуживания блока ISE

. Материалы, необходимые для этой процедуры:

 • Референсный электрод (с уплотнителем)

 • Уплотнитель референсного электрода

1. Референсный раствор
2. Уплотнитель референсного электрода
3. Резьбовой колпачок

4. Блок
5. Провод референсного электрода (зеленый)
