Биохимический анализатор AU480. Руководство

PN B40293AA

6-45

Программирование и обработка проб

6.7 Печать результатов

6.7 Печать результатов

Для печати результатов в форме отчета или списка журнала данных нужно
заблаговременно запрограммировать формат отчета.

Подробнее о порядке программирования формата отчета см. в разделе

4.14.1

Форматирование отчетов и списков, получаемых в режиме реального времени

главы 4.

6.7.1 Печать отчетов с данными проб

6.7.2 Печать результатов анализа реагент-бланка, калибровки и контроля качества

6.7.1 Печать отчетов с данными проб

Выберите В начало > Работа с пробами > Основной

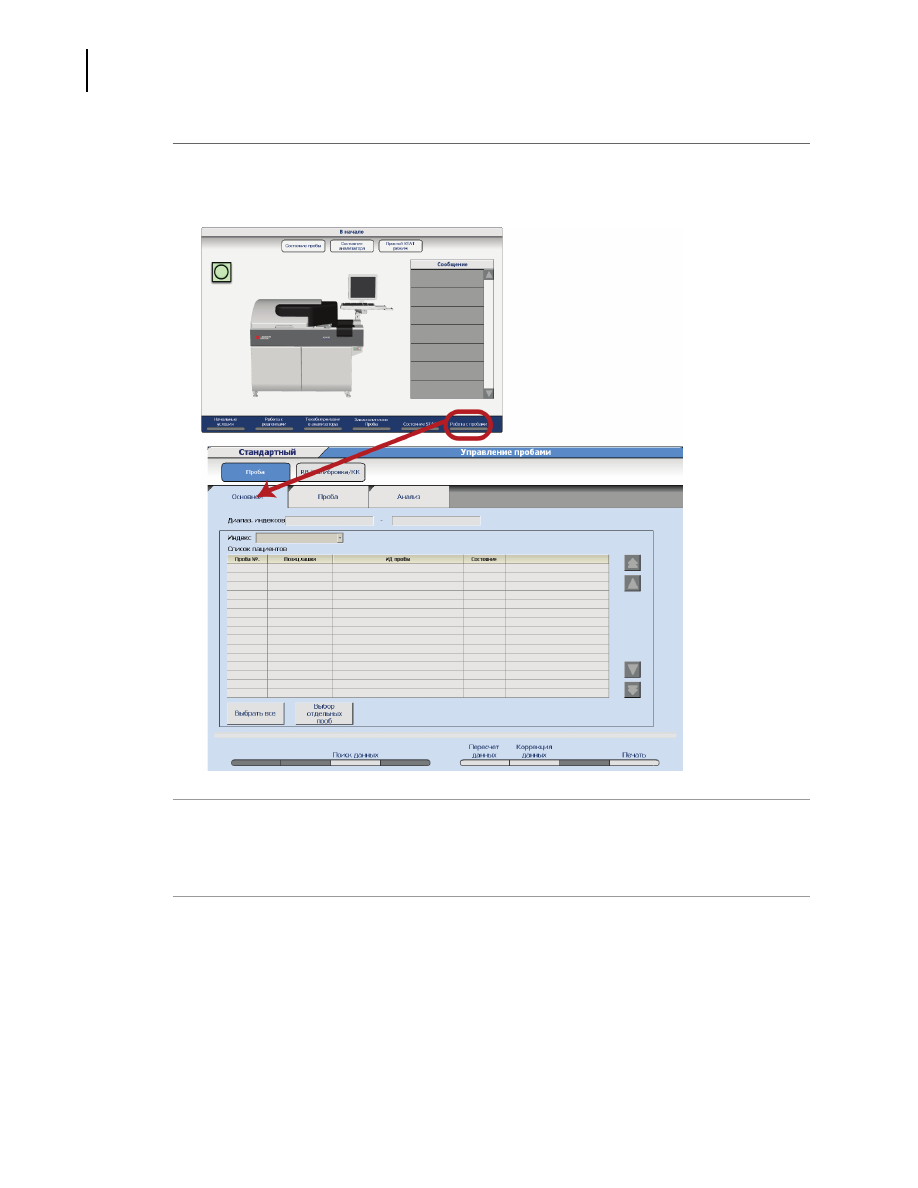

Рис. 6.24

PN B40293AA

6-46

Программирование и обработка проб
6.7 Печать результатов

Отобразятся данные из текущего индекса. Все пробы будут выбраны для печати
(выделены серым цветом). При необходимости воспользуйтесь кнопкой

Выбрать все

или

Выбор отдел. проб

Выберите

Поиск данных(F3)

, чтобы найти данные по диапазону индекса, номеру проб,

идентификаторам проб, а также данные, не переданные на хост, нераспечатанные
данные или анормальные данные.

Нажмите кнопку

Выберите

Печать (F8)

. Откроется окно «Печать».

В раскрывающемся списке «№ спис. данных» выберите отчет для печати.

СОВЕТ

В пункте «Заказчик» отобразится имя оператора, введенное в меню Начальные
условия. При необходимости введите новое имя или нажмите Выбор, чтобы
ввести предварительно запрограммированный комментарий. «Заказчик» — это
дополнительное поле, которое можно добавить в формат списка. Это поле
распечатывается только в том случае, если оно отформатировано.

Нажмите кнопку

. Начнется печать.

СОВЕТ

Для отмены печати выберите Остановка печати (F8).

СОВЕТ

Формат отчета необходимо запрограммировать заблаговременно.

Выбирать и печатать можно любой из имеющихся предварительно заданных
отчетов в соответствии с форматом, выбранным на шаге 6.

PN B40293AA

6-47

Программирование и обработка проб

6.7 Печать результатов

6.7.2 Печать результатов анализа реагент-бланка, калибровки и контроля
качества

Выберите

В начало > Работа с пробами > РБ/КАЛ/КК

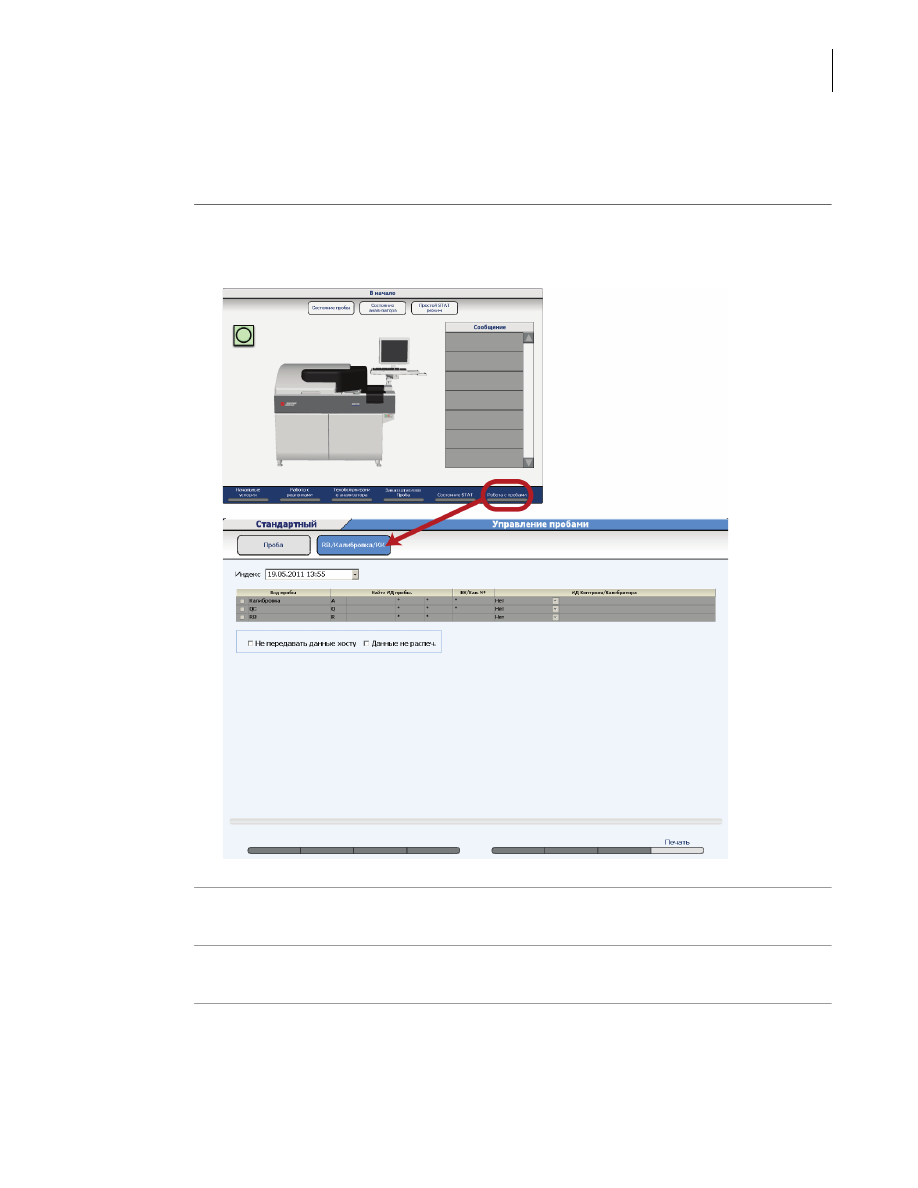

Рис. 6.25

В раскрывающемся списке «Индекс» выберите индекс данных РБ/КАЛ/КК для поиска.

Установите флажок «Вид пробы» возле требуемых проб.

В графе «Поиск пробы по №» введите диапазон номеров проб для печати либо оставьте
звездочку (*), чтобы распечатать все пробы.

СОВЕТ

Если поле «Поиск пробы по №» остается пустым, то при выполнении поиска не
используется никаких критериев.

PN B40293AA

6-48

Программирование и обработка проб
6.7 Печать результатов

В графе «№ КК/Кал.» введите номер контроля (1—100) либо номер калибратора (1—200),
или оставьте звездочку (*), чтобы распечатать все контроли и номера калибраторов.

В графе «Код контроля/калибратора» введите номер контроля или калибратора из
штрихкода, чтобы распечатать все пробы с указанным кодом контроля или калибратора.

Установите флажок «Не передавать на глав.комп.», чтобы распечатать только те пробы
реагент-бланка, калибратора и КК, которые еще не переданы в главный компьютер.
Установите флажок «Не печатать данные», чтобы распечатать только реагент-бланка,
калибратор и пробы КК, которые еще не распечатаны.

Выберите

Печать (F8)

В раскрывающемся списке «№ спис. данных» выберите отчет для печати.

СОВЕТ

Нажмите кнопку

. Начнется печать этого списка.

СОВЕТ

Для отмены печати выберите Остановка печати (F8).

PN B40293AA

6-49

Программирование и обработка проб

6.8 Передача данных на главный компьютер

6.8 Передача данных на главный компьютер

6.8.1 Данные пробы

6.8.2 Данные реагент-бланка, калибровки и контроля качества

ВНИМАНИЕ

Перед передачей проверьте, что система в сети и подключена к главной
клинической лабораторной компьютерной системе.

6.8.1 Данные пробы

Пакетная передача данных на главный компьютер.

СОВЕТ

Кнопка Онлайн-передача (F7) доступна только тогда, когда в меню «Онлайн» для
передачи результатов запрограммировано «Реальное время» или «Серия». Если
запрограммировано «Реальное время», данные можно передавать только в режиме
Ожuданuе.

PN B40293AA

6-50

Программирование и обработка проб
6.8 Передача данных на главный компьютер

Выберите

В начало > Работа с пробами > Основной

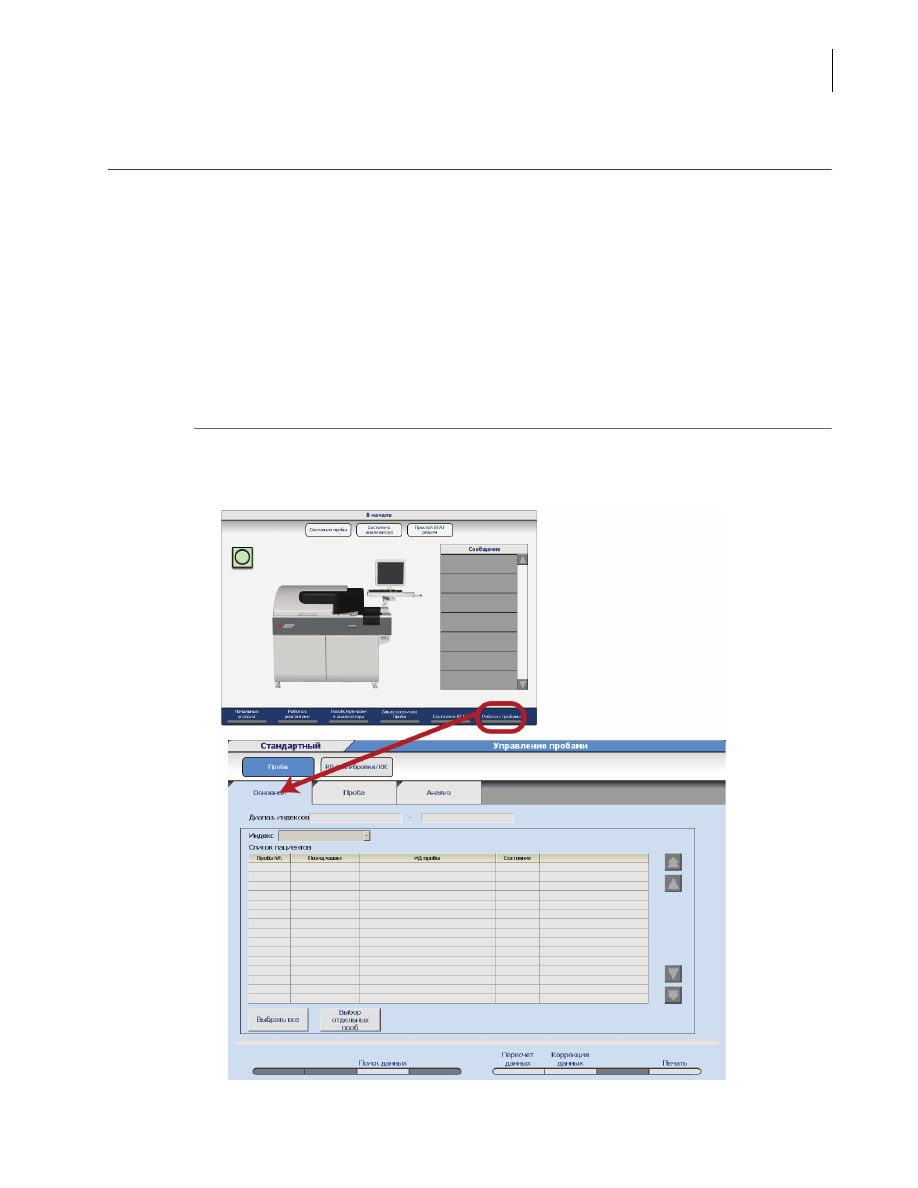

Рис. 6.26

Отобразятся данные из текущего индекса со всеми выбранными пробами (выделенными
серым цветом). Воспользуйтесь кнопкой

Выбрать все

Выбор отдел. проб

или выберите №

пробы для передачи на главный компьютер.

Выберите

Поиск данных(F3)

, чтобы найти данные по диапазону индекса, номеру проб,

идентификаторам проб, а также данные, не переданные на хост, нераспечатанные
данные или анормальные данные.

PN B40293AA

6-51

Программирование и обработка проб

6.8 Передача данных на главный компьютер

Выберите

Онлайн-передача (F7)

. Откроется окно онлайн-передачи.

Нажмите кнопку

. Данные будут переданы.

СОВЕТ

К данным, переданным в главный компьютер, добавляется флаг «r».

6.8.2 Данные реагент-бланка, калибровки и контроля качества

Данные реагент-бланка, калибровки и контроля качества можно передать в главную
компьютерную систему.

СОВЕТ

На экране

РБ/КАЛ/КК

выберите пробы и критерии для передачи.

Выберите

Онлайн-передача (F7)

, чтобы открыть окно «Онлайн-передача».

Нажмите кнопку

. Выполнится онлайн-передача.

СОВЕТ

Для остановки передачи выберите

Остановка онлайн-передачи (F7)

PN B40293AA

7-3

Контроль системы и результаты

7.1 Контроль анализа

7.1 Контроль анализа

Во время работы состояние системы непрерывно обновляется. Это означает, что ход
выполнения анализа постоянно контролируется.

7.1.1 Мониторинг результатов

7.1.2 Определение видов и типов проб по префиксу данных пробы

7.1.3 Меню «Состояние пробы»

7.1.4 Меню «Состояние анализатора»

7.1.5 Состояние блока ISE

7.1.1 Мониторинг результатов

Перед составлением отчета о результатах анализа пробы необходимо проверять
доступность суточных результатов для реагент-бланка, калибровки и контроля качества.
Все результаты, в том числе для реагент-бланка, калибровки и контроля качества, следует
проверить на наличие флагов ошибок и принять соответствующие меры по их устранению,
прежде чем составлять отчет о результатах. Кроме того, нужно просмотреть окно

Список

тревог

и принять соответствующие меры по устранению всех возникших сообщений.

Подробнее о мониторинге результатов для реагент-бланка, калибровки, контроля качества
и пробы см. в разделе

7.3 Проверка результатов

Подробнее об устранении неполадок и мерах по устранению см. в разделе

11.3 Устранение

неполадок системы — реагенты, калибраторы, контроль качества и пробы

главы 11.

PN B40293AA

7-4

Контроль системы и результаты
7.1 Контроль анализа

7.1.2 Определение видов и типов проб по префиксу данных пробы

Тип

Стандартное

измерение

Повторное
измерение

Обычный

Сыворотка

(Нет)

Моча

Другой1

Другой2

Срочная проба

Сыворотка

Моча

HUE

Другой1

HXE

Другой2

HYE

Проба STAT

Сыворотка

Моча

HUP

Другой1

HXP

Другой2

HYP

КК

КАЛ

РБ

PN B40293AA

7-5

Контроль системы и результаты

7.1 Контроль анализа

7.1.3 Меню «Состояние пробы»

Выберите

Состояние пробы

, чтобы посмотреть сведения о пробе, время до завершения

анализа и результаты.

Выберите

В начало > Состояние пробы

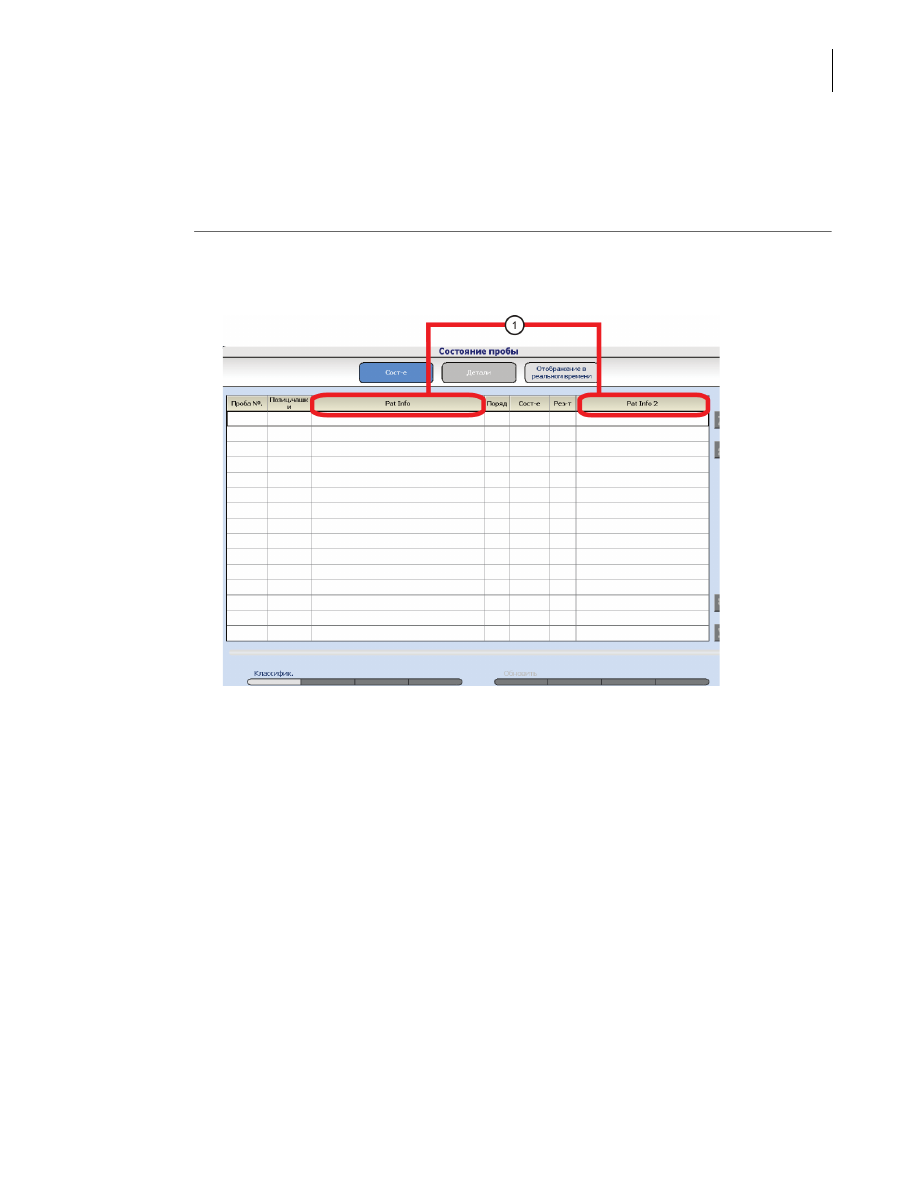

Рис. 7.1

В меню

Состояние

отображаются следующие элементы:

• Проба №: номер пробы, выделенный цветом штатива.

• Поз.пробирки: идентификатор штатива и позиция чашки, выделенные цветом

штатива.

• Код пробы: идентификатор пробы (штрихкод).

• Порядок: время прохождения штатива с чашкой мимо детектора чашки в блоке

транспортера штативов.

• Состояние: «В работе» — во время выполнения анализа пробы или «Готово» — по

завершении анализа пробы.

• Результаты: расчетное время до завершения обработки пробы, либо «Ошибка», если

анализ пробы завершен с флагом ошибки.

СОВЕТ

Можно запрограммировать отображение двух пользовательских полей для
личных данных пациента. См.

4.13 Программирование формата заказа

1. Можно запрограммировать личные данные пациента, определяемые пользователем.

PN B40293AA

7-6

Контроль системы и результаты
7.1 Контроль анализа

Чтобы просмотреть подробные сведения о пробе, выделите ее, затем выберите

Подробно

Название теста отображается вместе с результатом при получении результата.

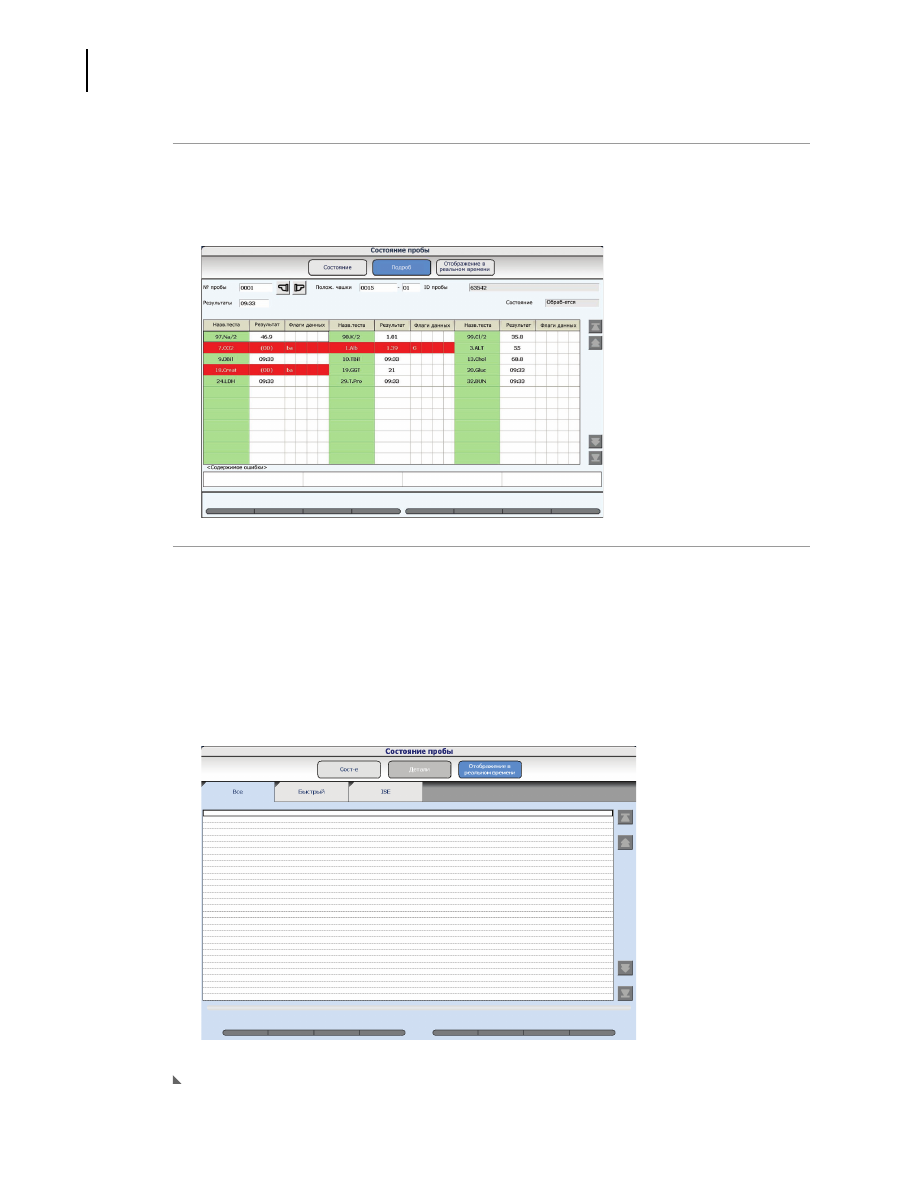

Рис. 7.2

Выберите

Отображение в реальном времени

, чтобы посмотреть результаты пробы. Тесты

без флагов ошибок отображается черным шрифтом, а тесты с флагами ошибок —
красным шрифтом. На вкладке

Все

отображаются пробы в порядке очередности анализа

после того, как завершаются все тесты, заказанные для пробы. Вкладка

Быстрый

предназначена только для результатов STAT-ротора и показывает тесты ISE и тесты
только с реагентом R1 и точками считывания до P10, после завершения этих тестов. На
вкладке

ISE

отображаются тесты ISE после их завершения.

Рис. 7.3

PN B40293AA

7-7

Контроль системы и результаты

7.1 Контроль анализа

7.1.4 Меню «Состояние анализатора»

Меню

Состояние анализатора

дает общее описание состояния анализатора с помощью

кодировки цветом.

СОВЕТ

Некоторые ошибки принтера приводят к тому, что окно печати отображается
красным цветом, в меню В начало отображается красное сообщение, в окне «Начало
измерения» отображаются ошибки печати. В этом случае в меню Состояние
анализатора отображается Управление принтером (F5). Чтобы стереть выделенные
красным цветом ошибки и возобновить нормальную работу, нажмите Управление
принтером (F5) и выберите либо Возобновить (печать всей нераспечатанной
информации) или Отмена (отмена печати).

Выберите

В начало > Состояние анализатора

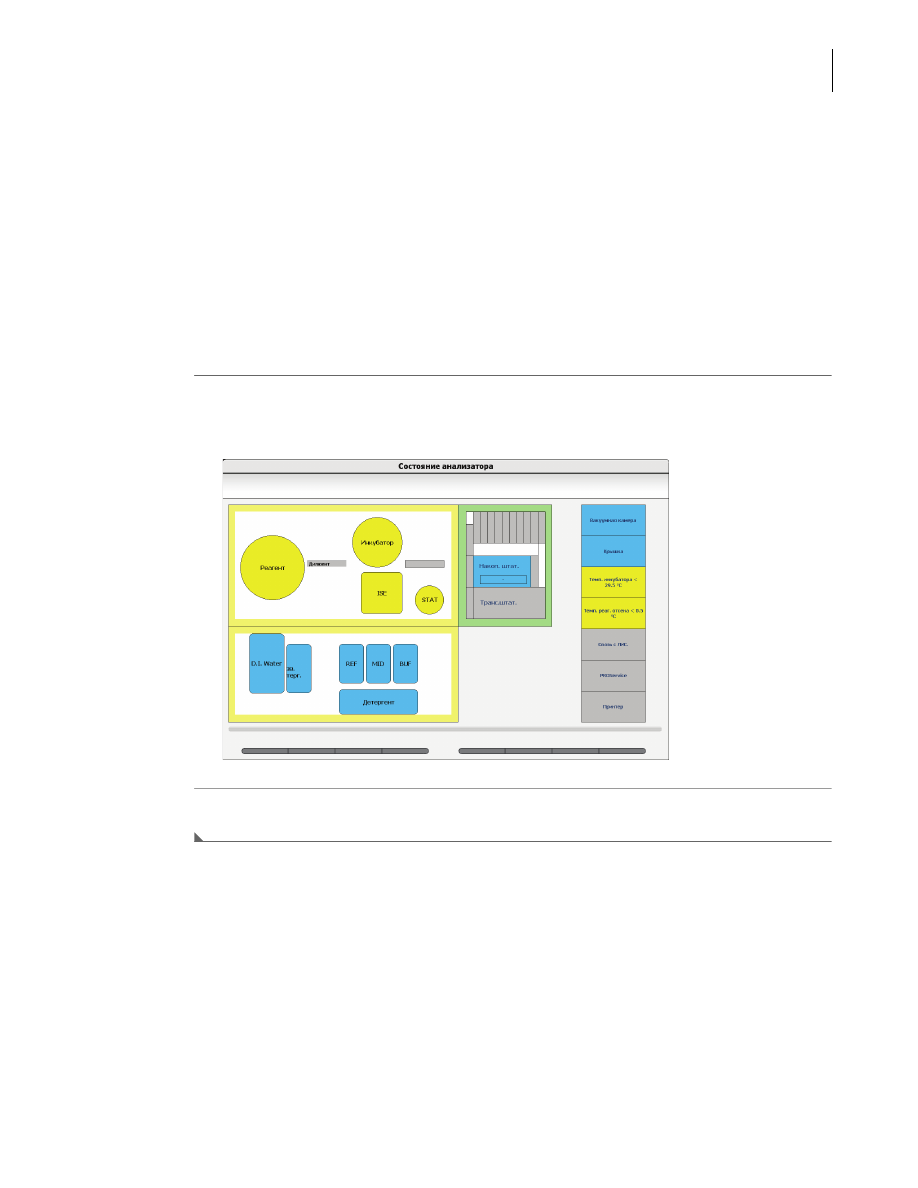

Рис. 7.4

Выполните следующие проверки с помощью меню

Состояние анализатора

PN B40293AA

7-8

Контроль системы и результаты
7.1 Контроль анализа

Верхний блок анализатора

Рис. 7.5

• Состояние реагентного отсека: состояние реагентного отсека указывается цветом.

• Состояние бани: состояние бани указывается цветом.

СОВЕТ

В случае если кювета не прошла фотокалибровку, цвет дисплея может быть
желтым или красным, в зависимости от программирования системы службой
технической поддержки компании Beckman Coulter.

• Дилюент: цвет изображения показывает объем, оставшийся во флаконе.

Цвет изображения

Состояние

Синий

Нормальное

Желтый

Температура выходит за пределы диапазона нормальной температуры
(от 4 до 12° C).

Красный

Открыта крышка реагентного отсека.

Цвет изображения

Состояние

Синий

Нормальное

Желтый

Температура выходит за пределы диапазона нормальной температуры
(37± 0,3 °С), или кювета не прошла фотокалибровку.

Красный

Кювета не прошла фотокалибровку.

Цвет изображения

Состояние

Синий

Больше 50 мл

Синий (3/4):Серый (1/4) Больше 30 мл, но меньше или равно 50 мл

Синий (1/2):Серый (1/2) Больше 15 мл, но меньше или равно 30 мл

Синий (1/5):Серый (4/5) Меньше или равно 15 мл

Красный

Деионизированная вода или дилюент закончились

Серый

Деионизированная вода или дилюент не используются ни в одном тесте
группы.
