Биохимический анализатор AU480. Руководство - часть 16

PN B40293AA

4-119

Параметры

4.12 Программирование сетевых параметров

4

2

Выберите

Изменить (F1)

. Окно перейдет в режим редактирования.

3

Установите флажки «Использовать/Не использовать» возле элементов, которые будут
использовать при обмене данными по сети.

СОВЕТ

Флажок «Использовать R1-2/R2-» невозможно установить (затенен), т. к. этот
параметр недоступен.

4

В раскрывающемся списке «Другие» выберите количество разрядов для каждого
элемента.

5

Нажмите

Подтвердить (F1)

. Настройки запрограммируются.

Вкладка «№ онлайн-теста» для RS232C

Назначьте каждое название теста номеру сетевого теста для обмена по сети.

СОВЕТ

Тесты на общий и прямой билирубин программируются как измерения бланка пробы.
Дополнительные сведения см. в разделе

4.2.1 Меню «Назв.теста»

.

Для теста бланка в анализах бланка пробы невозможно запрограммировать «№
онлайн-теста», т. к. результат теста бланка используется только для расчета и не
включается в отчет.

1

Выберите

Список меню > Система > Онлайн > № онлайн-теста

.

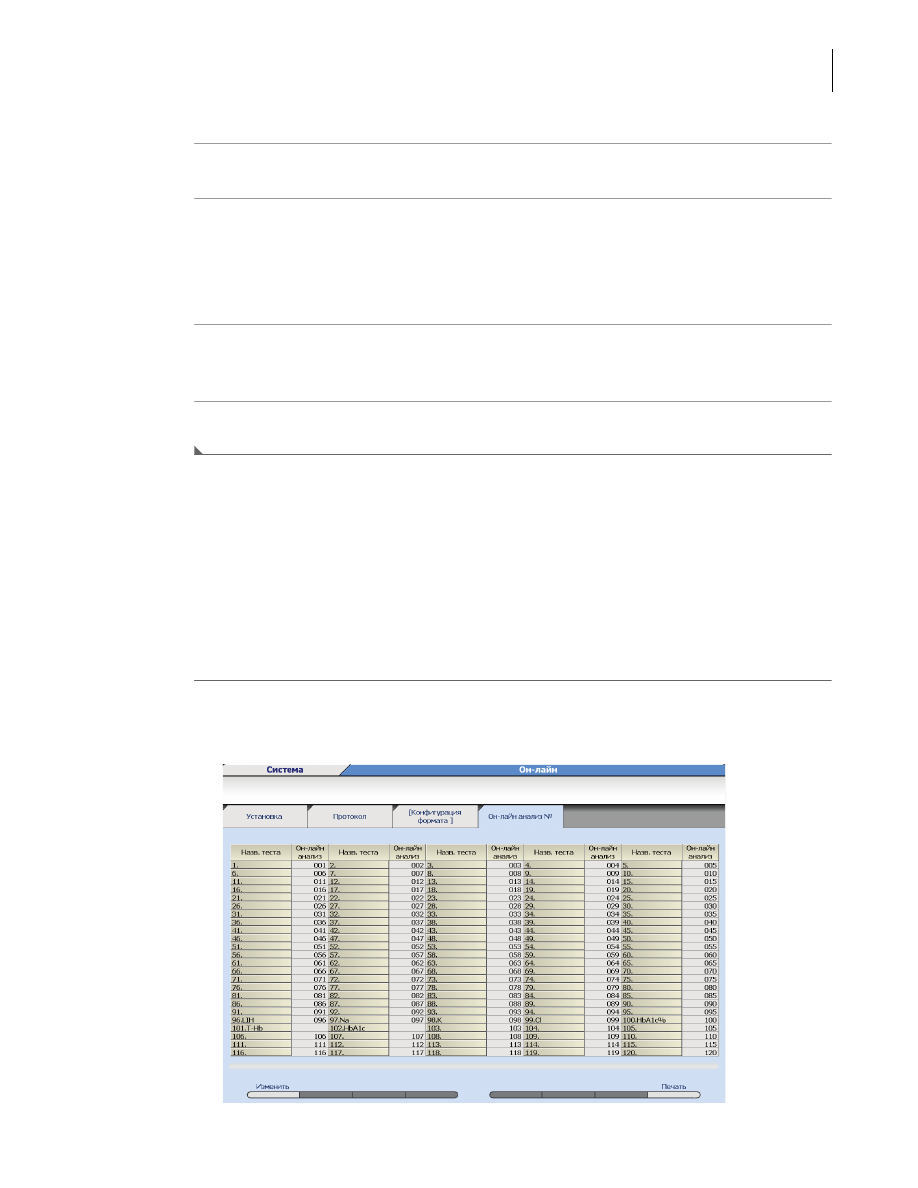

Рис. 4.58

PN B40293AA

4-120

Параметры
4.12 Программирование сетевых параметров

2

Выберите

Изменить (F1)

. Окно перейдет в режим редактирования.

3

Переместите курсор на название теста, который нужно установить.

4

Введите «№ онлайн-теста». Сочетание сетевого номера теста и теста должна быть такой
же, как в главной клинической лабораторной системе.  Если обмен данными по сети не
требуется, задайте пустой номер.

СОВЕТ

В случае несовпадения номера теста в главной системе и сетевого номера теста
возможна неправильная передача данных.

5

Повторите шаги 3—4 для каждого теста, который нужно установить.

6

Нажмите

Подтвердить (F1)

. Настройки запрограммируются. В случае дублирования

номеров в окне отобразится ошибка параметра.

Выберите

Отмена

 и исправьте.

PN B40293AA

4-121

Параметры

4.13 Программирование формата заказа

4

4.13 Программирование формата заказа

Запрограммируйте формат заказа, включая код пробы и личные данные.

СОВЕТ

Информация, запрограммированная на вкладке Формат заказа, является частью
протокола обмена данными и влияет на связь с ЛИС.

1

Выберите

Список меню > Система > Формат > Формат заказа

.

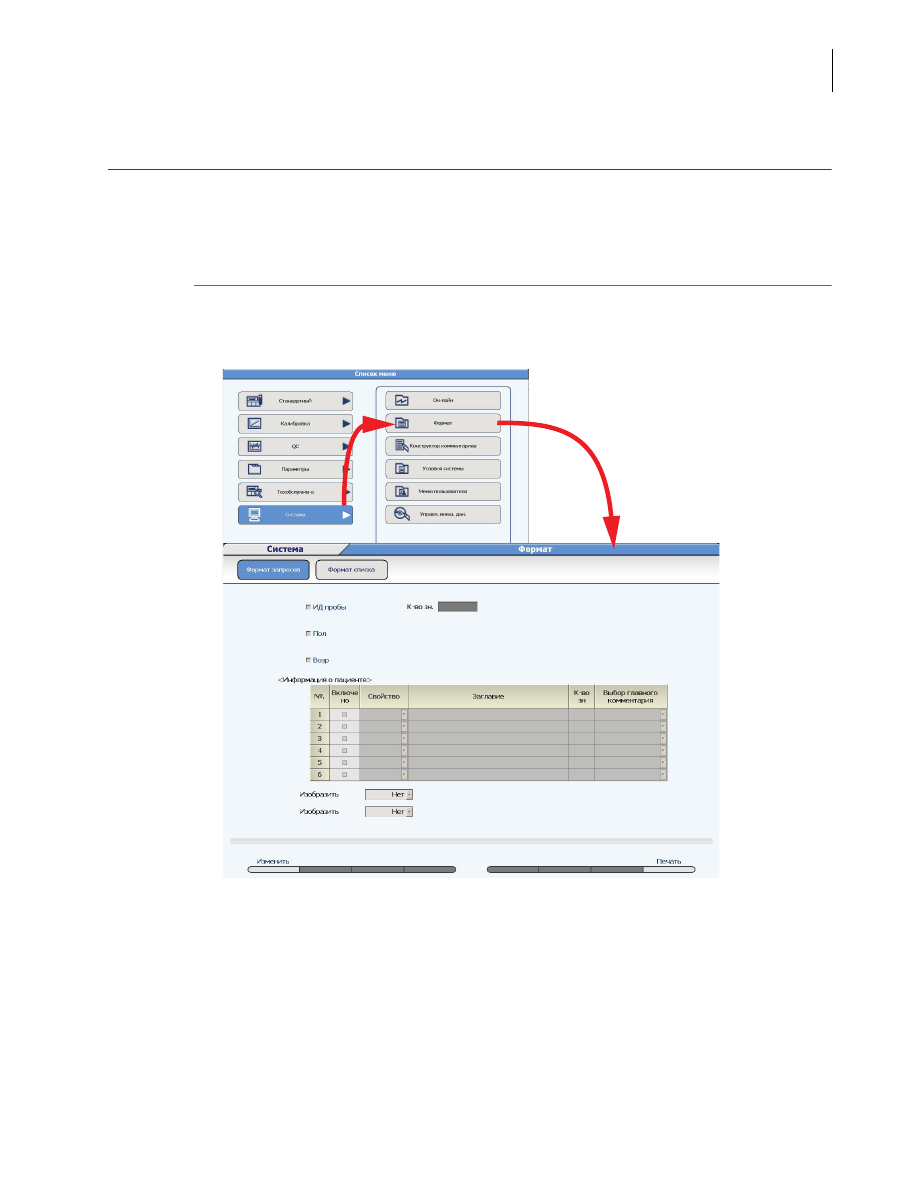

Рис. 4.59

PN B40293AA

4-122

Параметры
4.13 Программирование формата заказа

2

Запрограммируйте формат запросов для каждого элемента таблицы.

Пункт

Содержание

Замечания по вводу

Код пробы

Флажок установлен или
не установлен

Установите флажок, чтобы включить пункт
«Код пробы» на вкладках В начало > Заказ
штативов > Проба и Состояние STAT >
Проба.

Знаков

От 4 до 26

Введенное здесь количество разрядов влияет
на количество разрядов, которые можно
ввести в пункте «Код пробы» на вкладках
В начало > Заказ штативов > Проба и
Состояние STAT > Проба, а также на длину
поля идентификатора пробы в записях,
передаваемых в главный компьютер по сети.
Число разрядов кода пробы и параметры
штрихкода планируются в подменю Список
меню > Система > Состояние системы.
Количество разрядов должно быть не меньше
количества разрядов в подменю Состояние
системы.

Пол

Флажок установлен или
не установлен

Установите флажок «Пол», чтобы включить
соответствующий пункт на вкладках
В начало > Заказ штативов > Проба >
Демографические и Состояние STAT >
Проба > Демографические, или получать
информацию из ЛИС. Влияет на записи,
передаваемые на главный компьютер по сети.

Возраст

Флажок установлен или
не установлен

Установите флажок «Возраст», чтобы
включить соответствующий пункт на
вкладках В начало > Заказ штативов >
Проба > Демографические и Состояние
STAT > Проба > Демографические, или
получать информацию из ЛИС. Влияет на
записи, передаваемые на главный компьютер
по сети.

Информация о пациенте Можно

запрограммировать не
более 6 личных данных
для ввода на вкладках
В начало > Заказ
штативов > Проба >
Демография и
Состояние STAT >
Проба > Демография.
Влияет на записи,
передаваемые в главный
компьютер по сети.

PN B40293AA

4-123

Параметры

4.13 Программирование формата заказа

4

Включить

Флажок установлен или
не установлен

Установите флажок, чтобы включить
программирование личных данных пациента
№№ 1— 6.

Свойство

«Символ» или
«Числовой»

Запрограммируйте ввод букв или цифр в
таблицу «Информация о пациенте» на
вкладках В начало > Заказ штативов >
Проба > Демография и Состояние STAT >
Проба > Демография. Для ввода букв
выберите Символ. Чтобы вводить числа для
расчетных тестов и проверенных тестов,
выберите Числовой.

Заглавие

Заголовок

Введите до 20 символов, которые будут
отображаться в качестве заголовка сведений
о пациенте на вкладке Проба > Демография.

Выбор образца
комментариев

«Информация-1»—
«Информация 6»

Запрограммируйте поля «Информация-1»—
«Информация 6» в качестве элементов
раскрывающегося списка столбца «Свойство»
в подменю Система > Образец
комментариев. После этого данные образцы
комментариев будут доступны для выбора на
вкладке Проба > Демография.

Представление-1 и
Представление-2

от 1 до 6

Выберите поля «Сведения о пациенте-1»—
«Сведения о пациенте-6» для отображения в
качестве заголовка в меню В начало >
Состояние пробы.

Пункт

Содержание

Замечания по вводу

PN B40293AA

4-124

Параметры
4.13 Программирование формата заказа

Пример вариантов программирования параметров «Представление-1» и
«Представление-2»

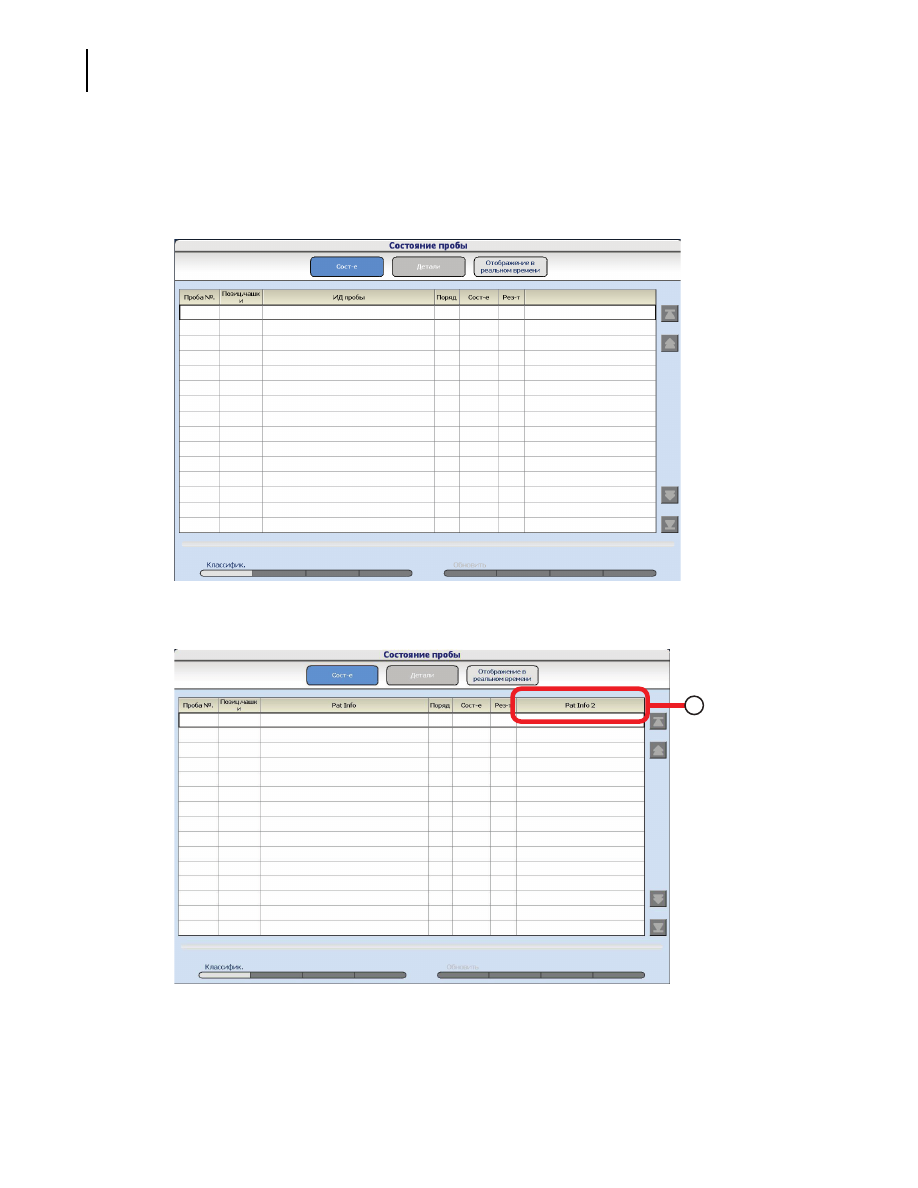

Рис. 4.60    Меню «Состояние пробы», когда не запрограммированы оба параметра «Представление-1»
и «Представление-2»

Рис. 4.61    Меню «Состояние пробы», когда параметр «Представление-1» запрограммирован, а
параметр «Представление-2» не запрограммирован

1. Представление-1

1

PN B40293AA

4-125

Параметры

4.13 Программирование формата заказа

4

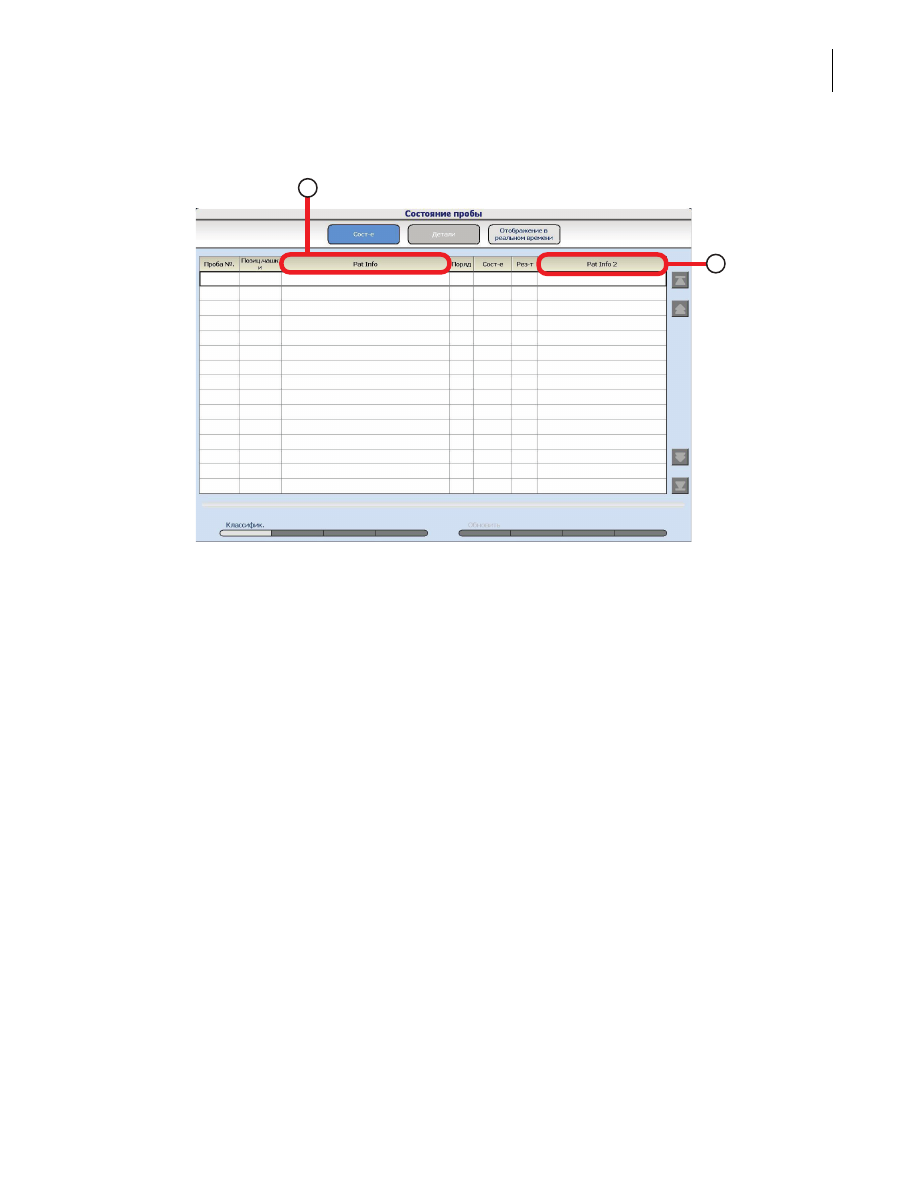

Рис. 4.62    Меню «Состояние пробы», когда запрограммированы оба параметра «Представление-1» и
«Представление-2»

1. Представление-1
2. Представление-2

2

1

PN B40293AA

4-126

Параметры
4.14 Форматы печати

4.14 Форматы печати

Необходимо отформатировать все отчеты и журналы данных, которые ведутся в режиме
реального времени для реагент-бланка, калибровки, контроля качества и проб, а также
рабочие списки, списки незаконченных тестов, прежде чем они будут доступны для печати.

Можно запрограммировать до 15 форматов с использованием семи типов макетов печати.

Печать отчетов необязательна.

4.14.1 Форматирование отчетов и списков, получаемых в режиме реального времени

4.14.2 Программирование вариантов печати в режиме реального времени

4.14.3 Сохранение данных в файл

4.14.4 Копирование параметров формата

4.14.5 Добавление или изменение комментария

Типы списков, имеющихся в определенных меню

Типы списков

Меню

Таблица

Тип списка

Список

данных

Бланк

(фикс.)

Бланк

(очеред.)

Список

повторов

Список

результа-

тов повтора

Применимые
списки

Заказ пробы

Рабочий
список

Список
незаконч.
проб

Заказ повтора

Рабочий
список

Список
незаконч.
проб

Подтвержде-
ние рез-тов
повтора

Список
результатов
повтора

Работа с
пробами >
Проба

Список
аномальных
значений

Список
аномальных
значений

Список
аномальных
значений

Список
аномальных
значений

Список
данных

Список
данных

Отчет

Отчет

Работа с
пробами >
РБ/КАЛ/КК

Список
данных

Формат
списка >
Печать в реал.
времени (F5)

Пациент

РБ/КАЛ/
КК

Пациент

Пациент

PN B40293AA

4-127

Параметры

4.14 Форматы печати

4

Параметры формата для каждого типа списка

Перечень возможных настроек вывода для каждого типа списка

•: Обязательный

o: Доступен для

редактирования

x: Не доступен для

редактирования

Меню

Таблица

Тип списка

Список

данных

Бланк

(фикс.)

Бланк

(очеред.)

Список

повторов

Список

результатов

повтора

Общие
условия

Список

До 20 однобайтовых символов

Формат данных

6/9

6/9

6/9

6/9

6/9

6/9

6/9

Подтвержд.
данных

Правый/

Левый

Правый/

Левый

Правый/

Левый

Правый/

Левый

Правый/

Левый

Правый/

Левый

Правый/

Левый

Проба пациента

o

o

x

x

x

o

o

Проба
калибровки

x

x

o

x

x

x

x

Проба РБ

x

x

o

x

x

x

x

Проба КК

x

x

o

x

x

x

x

Номер листа

a

d

x

x

x

От 1 до 4

От 1 до  4

x

x

Символ. на
листе

b

d



x

x

x

o

o

x

x

Печать названия
теста

c

d

x

x

x

o

o

x

x

Число флагов
данных

x

x

x

От 1 до 4

От 1 до  4

x

x

При отсутствии
рез-та ставить

x

x

x

o

x

x

x

Смена страницы

x

x

x

o

o

x

x

Линия

x

x

x

o

o

x

x

Фиксированный
комментарий

x

x

x

o

o

x

x

Заголовок
страницы

Шир.заголов.

d

От 1 до 10 (строк заголовка бланка)

№ прибора

•

•

•

•

•

•

o

o

o

o

•

•

•

•

Список

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Индекс

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Группа

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Время печати

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Оператор

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Заказчик

o

o

o

o

o

o

o

o

o

o

o

o

o

o

PN B40293AA

4-128

Параметры
4.14 Форматы печати

Информация
о пробе

Проба

d

От 1 до 10 (строк заголовка бланка)

№  пр.

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Исх.№ пр.

x

x

x

x

x

x

o

o

o

o

o

o

o

o

№ штат. -
Поз.проб.

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Код  пр.

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Пол

o

o

o

o

x

x

o

o

o

o

o

o

o

o

Возраст

o

o

o

o

x

x

o

o

o

o

o

o

o

o

Месяц

o

o

o

o

x

x

o

o

o

o

o

o

o

o

Тип

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Объем пр.

o

o

o

o

o

o

o

o

o

o

o

o

o

o

Инф. о
пациенте от 1
до 6

o

o

o

o

x

x

o

o

o

o

o

o

o

o

Комментарий
пациента

x

x

x

x

x

x

o

o

o

o

x

x

x

x

Название пробы

x

x

x

x

o

o

x

x

x

x

x

x

x

x

№ вида+ № в
орг.

x

x

x

x

o

o

x

x

x

x

x

x

x

x

№ партии

x

x

x

x

o

o

x

x

x

x

x

x

x

x

Информация
о тесте

Название теста

x

•

x

o

x

•

x

o

x

o

x

•

x

o

Данные теста

x

o

x

•

x

•

x

•

x

•

x

x

x

•

Флаги данных

x

o

x

o

x

o

x

o

x

o

x

x

x

o

Инф.о
флак.реаг.

x

o

x

o

x

o

x

o

x

o

x

x

x

o

Ед. измер.

x

x

x

x

x

x

x

o

x

o

x

x

x

x

Нормальный
диапазон

x

x

x

x

x

x

x

o

x

o

x

x

x

x

Выход

o

o

o

o

x

x

x

x

x

x

x

x

x

x

Меню

Таблица

Тип списка

Список

данных

Бланк

(фикс.)

Бланк

(очеред.)

Список

повторов

Список

результатов

повтора

PN B40293AA

4-129

Параметры

4.14 Форматы печати

4

Параметры настройки компоновки

В режиме «Бланк (фикс.)» для всех тестов распечатываемые сведения о тесте размещаются в
конкретном столбце и строке.

В режиме «Бланк (очеред.)» устанавливается начальная позиция для печати сведений о
тесте. Специальные тесты, заказанные для пробы, начинают печататься в следующих друг
за другом строках, начиная с заданной начальной позиции.

В остальных режимах, за исключением режима «Бланк», нельзя задать позицию для печати
сведений о тесте.

Дополн.
информация

Всего тестов

o

o

x

x

x

o

o

Всего проб

o

o

x

x

x

o

o

Расход
реагентов

o

o

x

x

x

o

o

Дополн.
название

o

o

x

x

x

o

o

a. Укажите число проб для печати на одном листе бланка.

b. Максимальное количество символов в строке зависит от ориентации при печати, размера бумаги и номера листа.

Книжная, A4, 1 лист — 136 символов в строке
Альбомная, A4, 1 лист — 168 символов в строке
Книжная, A3, 1 лист — 192 символа в строке
Альбомная, A3, 1 лист — 240 символов в строке
Книжная, Письмо, 1 лист — 136 символов в строке
Альбомная, Письмо, 1 лист — 156 символов в строке
Книжная, Таблоид, 1 лист — 180 символов в строке
Альбомная, Таблоид, 1 лист — 240 символов в строке
Книжная, Стандарт, 1 лист — 136 символов в строке
Альбомная, Стандарт, 1 лист — 192 символа в строке
В случае двух и более листов вышеуказанные количества строк делятся на количество листов.

c. Запрограммируйте, какое название теста, сокращенное или длинное, использовать.

d. В случае изменения ориентации при печати, размера бумаги, а также параметров «Номер листа», «Символ. на

листе», «Шир.заголов.» или «Проба» настройка макета отменяется. Запрограммируйте макет еще раз.

Меню

Таблица

Тип списка

Список

данных

Бланк

(фикс.)

Бланк

(очеред.)

Список

повторов

Список

результатов

повтора

Меню

Таблица

Тип списка

Список

данных

Бланк

(фикс.)

Бланк

(очеред.)

Список

повторов

Список

результатов

повтора

Компоновка

Заголовок
страницы

o

o

o

o

o

o

o

Информация
о пробе

o

o

o

o

o

o

o

Информация
о тесте

x

x

x

o

o

x

x

PN B40293AA

4-130

Параметры
4.14 Форматы печати

4.14.1 Форматирование отчетов и списков, получаемых в режиме реального
времени

Запрограммируйте параметры формата для отчетов и списков, получаемых в режиме
реального времени.

1

Выберите

Список меню > Система > Формат > Формат списка

 >

Общие условия

.

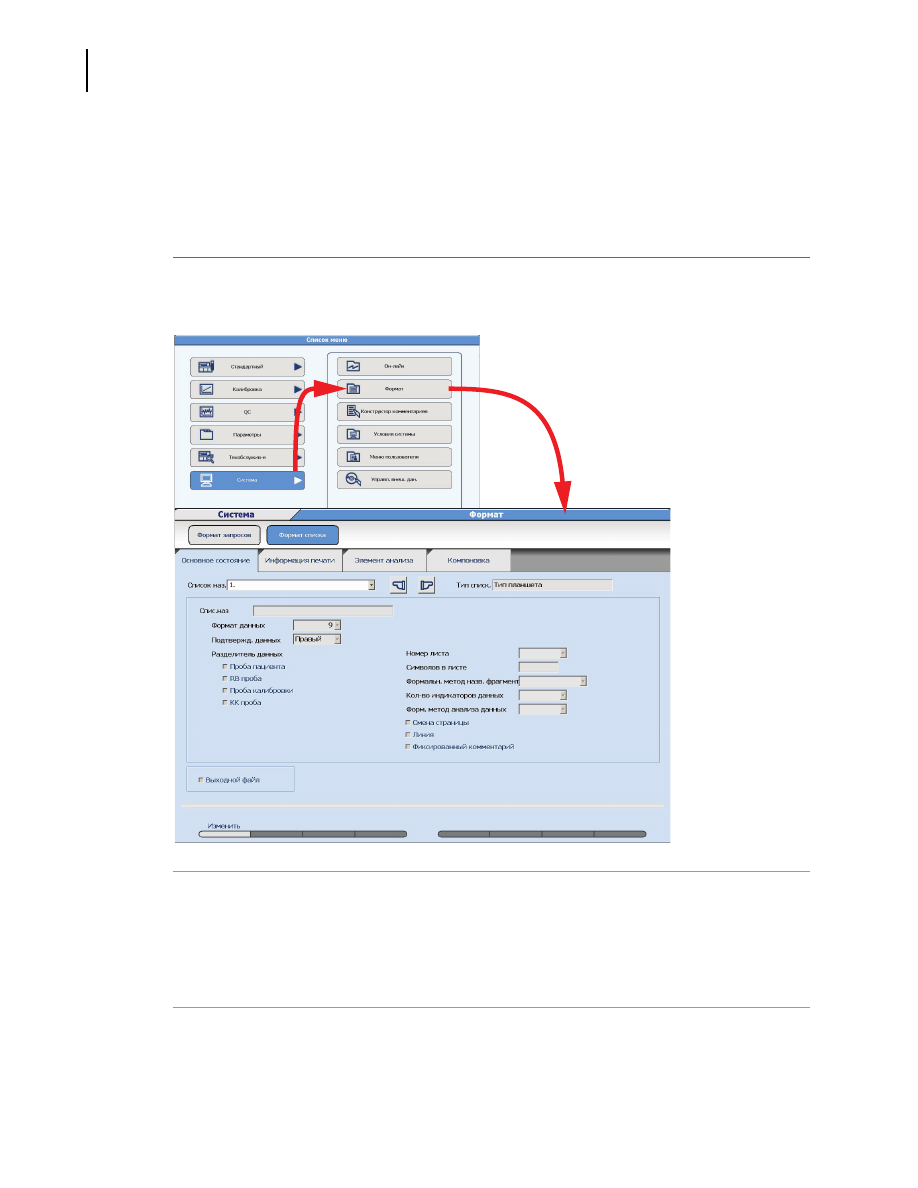

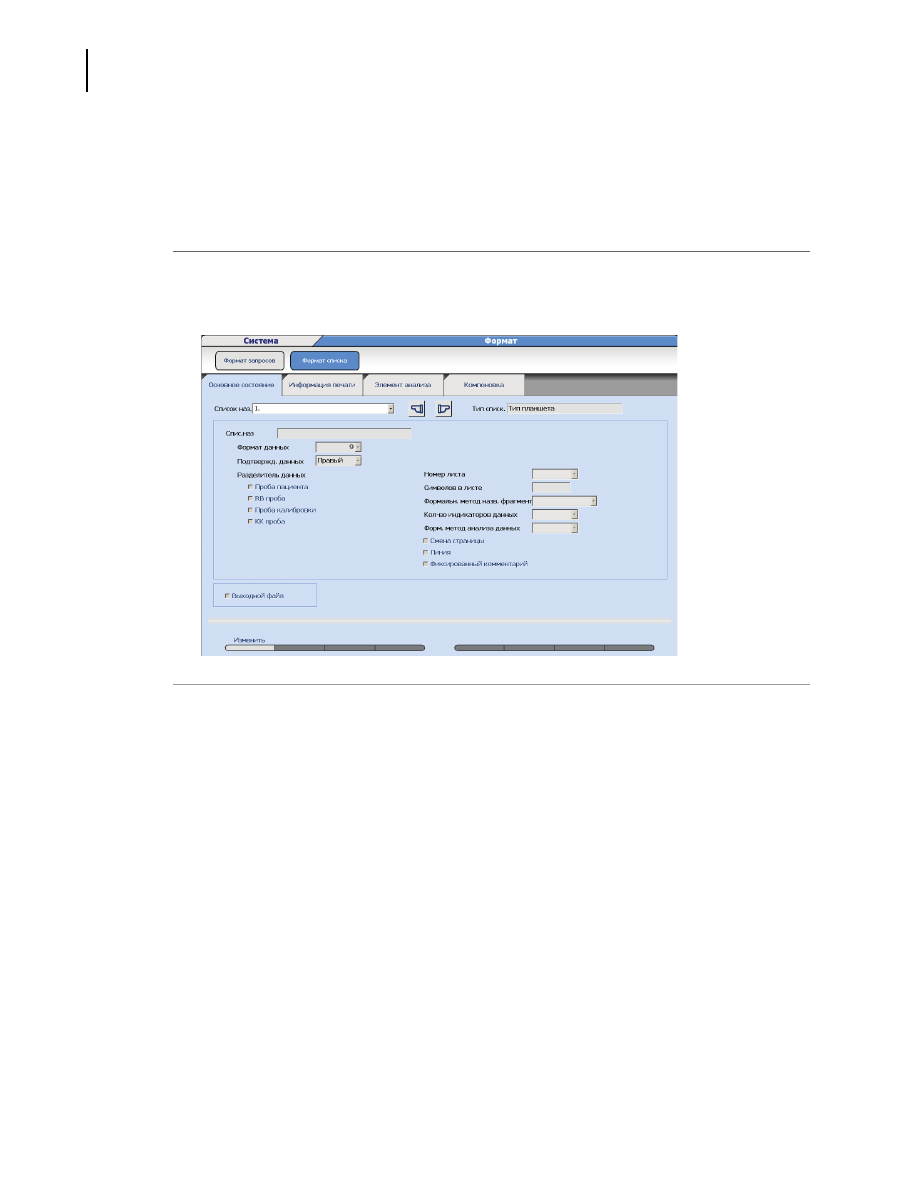

Рис. 4.63

2

Выберите

Изменить (F1)

. Окно перейдет в режим редактирования.

3

В раскрывающемся списке «Список» выберите номер списка, который требуется
отформатировать.

4

В поле «Список» введите имя списка длиной не более 20 символов.

PN B40293AA

4-131

Параметры

4.14 Форматы печати

4

5

Выберите

Выбор типа списка(F4)

, чтобы изменить тип списка. Откроется окно «Выбор

типа списка».

6

В раскрывающемся списке «Тип спис.» выберите тип списка.

7

Нажмите кнопку

OK

.

8

Выберите или введите необходимые элементы настройки в формате списка.

9

Откройте вкладку

Информация для печати

.

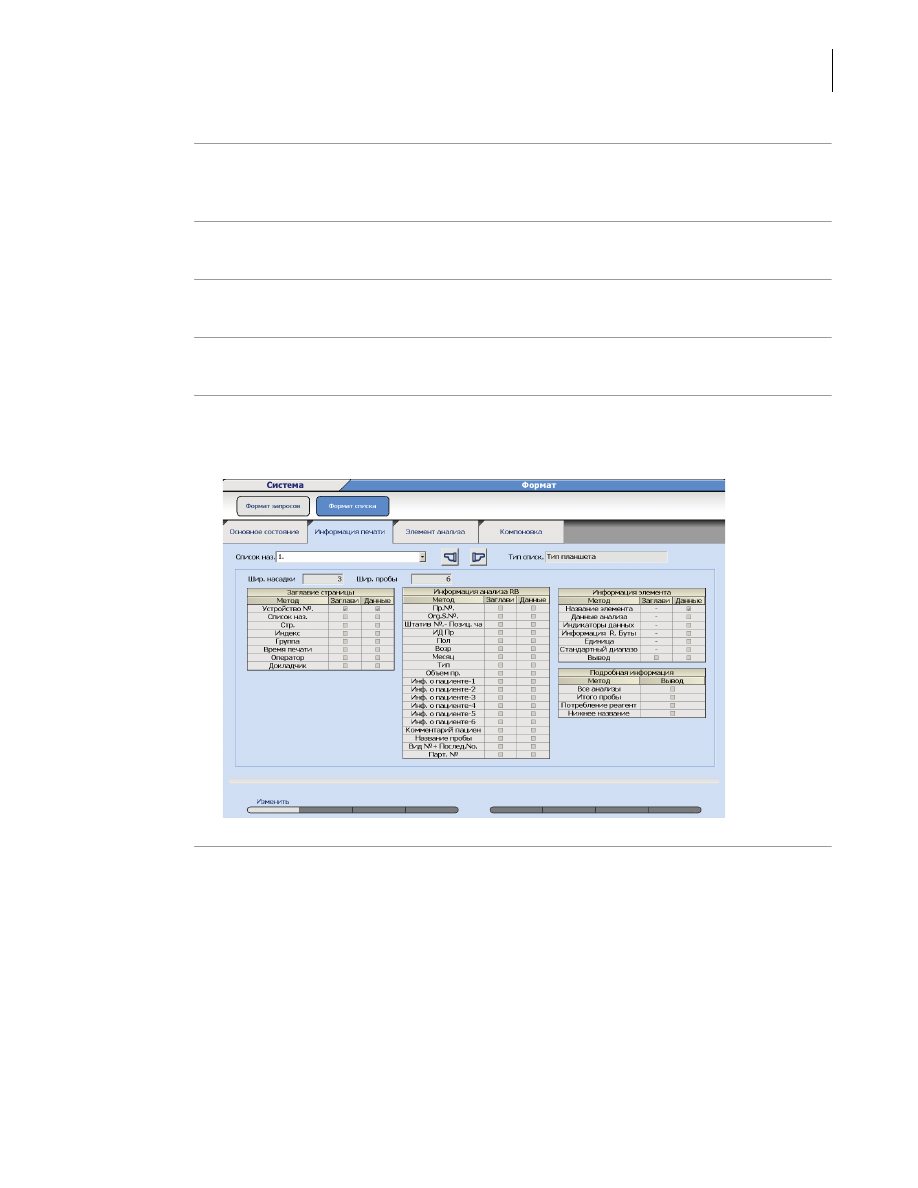

Рис. 4.64

10

Выберите информацию, которая будет печататься в списке.

PN B40293AA

4-132

Параметры
4.14 Форматы печати

11

Откройте вкладку

Тест

.

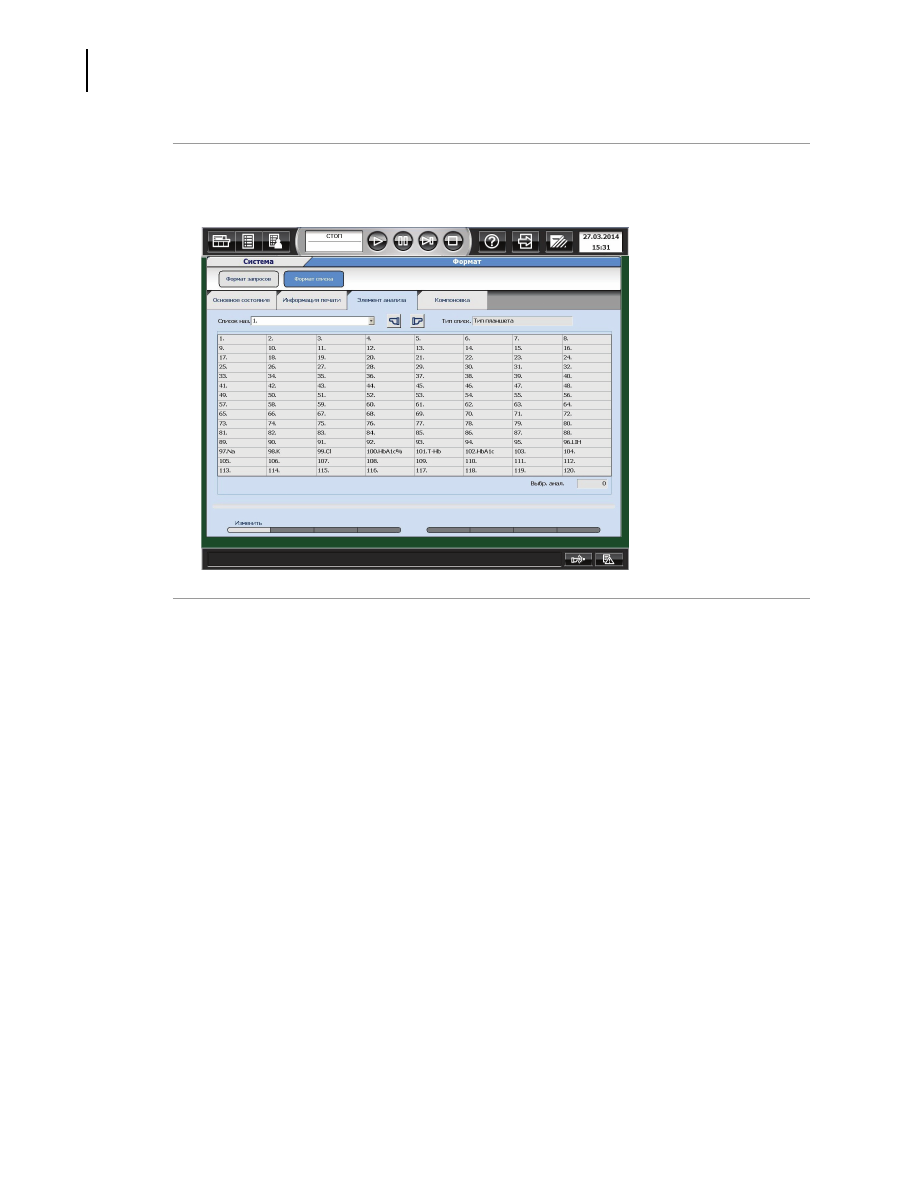

Рис. 4.65

12

Выберите в списке тесты, подлежащие печати.

СОВЕТ

Выбранные тесты выделяются небесно-голубым цветом. Количество выбранных
тестов отображается в правом нижнем углу страницы.

СОВЕТ

При необходимости воспользуйтесь кнопками

Выбрать все тесты (F5)

 или

Отменить выбор всех тестов (F6)

.

PN B40293AA

4-133

Параметры

4.14 Форматы печати

4

13

Выберите

Компоновка

.

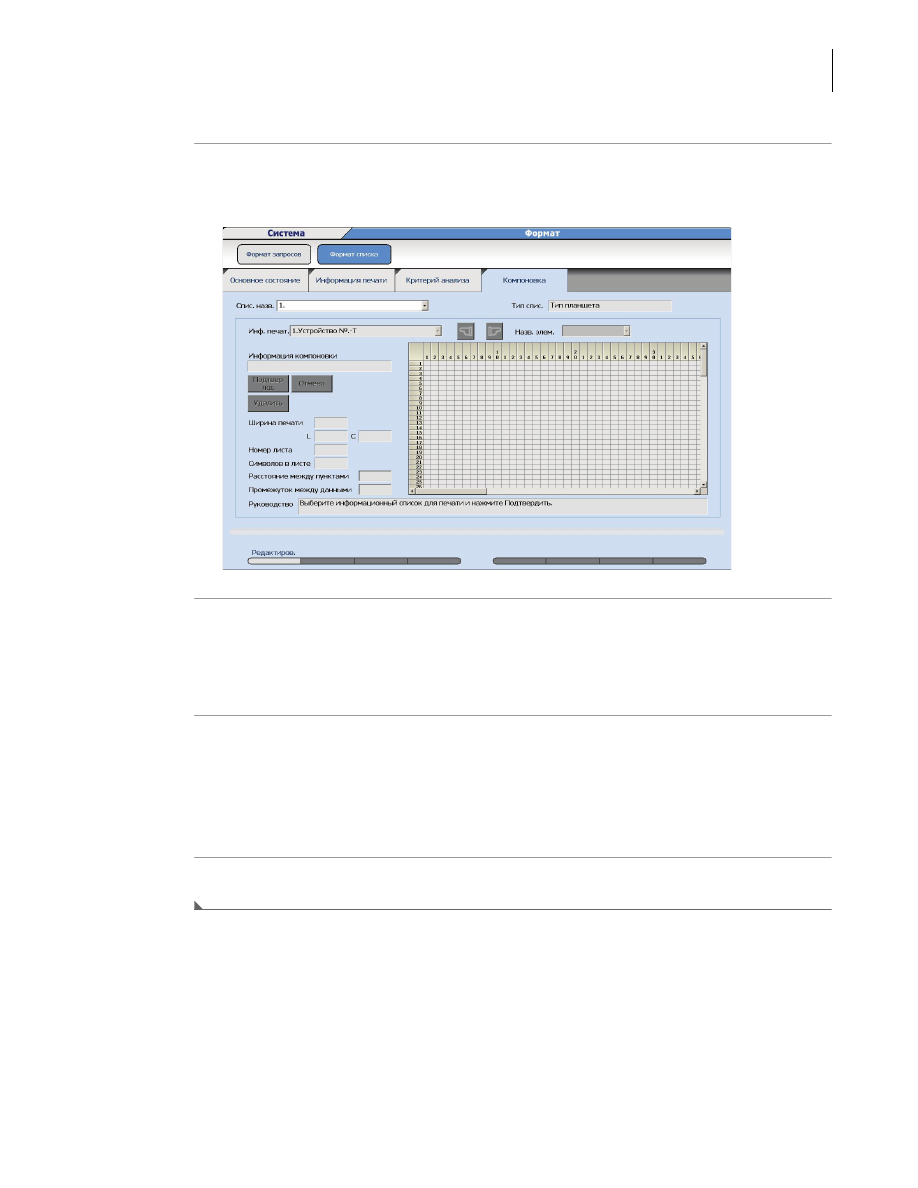

Рис. 4.66

14

В раскрывающемся списке «ДляПечати» выберите пункт, который нужно распечатать.
Список пунктов для печати предварительно запрограммирован во вкладке

Информация

для печати

. Сюда входят пункты: заглавие страницы, сведения о пробе, сведения об

элементе, комментарий и линия.

15

Нажмите кнопку

Подтвердить

. В сетке укажите курсором столбец и строку для начала

печати выбранного пункта. Нажмите кнопку

Задать

. Позиция, выбранная для начала

печати пункта, отобразится в виде синего поля, а остальная часть информации данного
пункта отобразится в желтых полях.

Повторите шаги 14 и 15 для всей информации макета.

16

Нажмите

Подтвердить (F1)

. Заданные настройки запрограммируются.

PN B40293AA

4-134

Параметры
4.14 Форматы печати

4.14.2 Программирование вариантов печати в режиме реального времени

Запрограммируйте формат печати в реальном режиме времени для проб, реагент-бланка,
калибровки и контроля качества. Пробы, реагент-бланк, калибровка и контроль качества
доступны для печати только после форматирования соответствующего типа списка.

1

Выберите

Список меню > Система > Формат > Формат списка > Общие условия

.

Рис. 4.67

2

Выберите

Изменить (F1)

. Окно перейдет в режим редактирования.
