Биохимический анализатор AU480. Руководство - часть 13

PN B40293AA

4-71

Параметры

4.6 Меню «Параметры КК»

4

4.6.3 Меню «КК STAT»

При использовании фиксированных позиций для контролей необходимо
запрограммировать все контроли, необходимые для анализа STAT-ротора.

 • Если используются штрихкоды КК, то контроли можно поместить в любую из

фиксированных позиций для контролей.

 • Если штрихкоды КК не используются, то контроли необходимо поместить в

фиксированные позиции, специально запрограммированные для каждого контроля.

Сведения о фиксированных позициях, переменных позициях и свободных позициях см. в

4.10.3  Программирование параметров STAT-ротора

.

ВНИМАНИЕ

Отсек планшета STAT охлаждается изнутри, но он не предназначен для
длительного хранения проб. Контроли следует устанавливать на планшет STAT
только на минимальный необходимый срок.

Подробнее о включении считывания штрихкода контроля качества см. в разделе

4.6.1 Меню

«Контроли»

.

СОВЕТ

Вкладки

Меню

 >

Параметры

 >

Параметры КК

>

КК STAT

 >

Позиция

 и

Специальные

параметры КК

 не могут быть запрограммированы, если используются свободные или

переменные позиции STAT-ротора. После выбора

Изменить (F1)

 эти вкладки

становятся затененными (неактивными).

PN B40293AA

4-72

Параметры
4.6 Меню «Параметры КК»

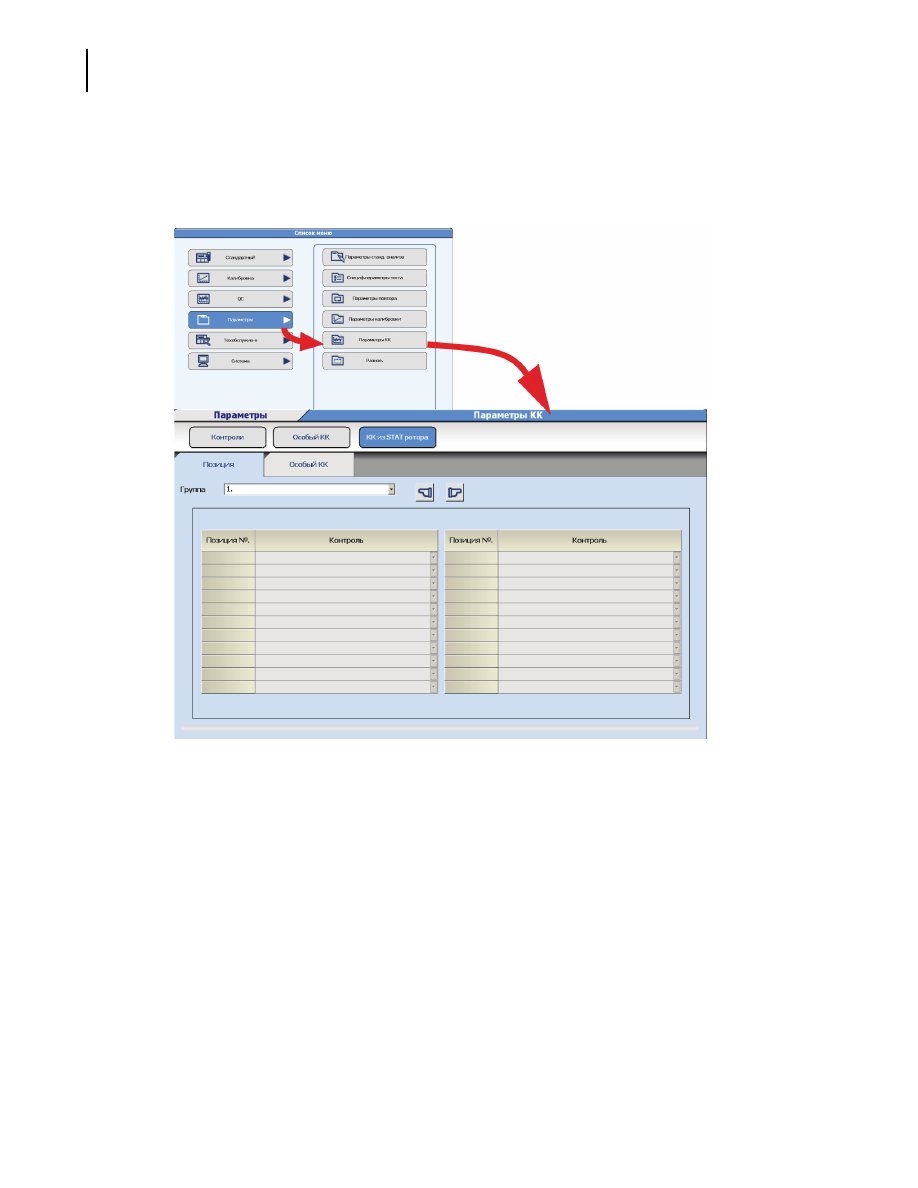

Программирование контролей на STAT-роторе

Выберите

Список меню

>

Параметры

 >

Параметры калибровки

 >

КК STAT

 >

Позиция

.

Рис. 4.32

PN B40293AA

4-73

Параметры

4.6 Меню «Параметры КК»

4

Пункт

Содержание

Замечания по вводу

Группа

Группа 1, 2, или 3

Чтобы запрограммировать контроли
на STAT-роторе, в раскрывающемся
списке «Группа» выберите «Группа
1», «Группа 2» или «Группа 3».

Позиция №
(отображается, если для
параметра «Использовать
штрихкод КК» выбрано
«Нет»)

или

Номер (отображается,
если для параметра
«Использовать штрихкод
КК» выбрано «Да»)

Позиции 1—22

Отображение доступных номеров
позиций для контролей. Позиции
присваиваются контролям в режиме
анализа. Сведения о
программировании см. в

4.10.3

Программирование параметров
STAT-ротора

.

Последовательный номер

Отображение номера свободных
позиций контролей, начиная с
единицы. Позиции присваиваются
контролям в режиме анализа. См.

4.10.3  Программирование
параметров STAT-ротора

.

Контроль

Название контроля

В раскрывающемся списке
«Контроль» выберите контроль.

PN B40293AA

4-74

Параметры
4.6 Меню «Параметры КК»

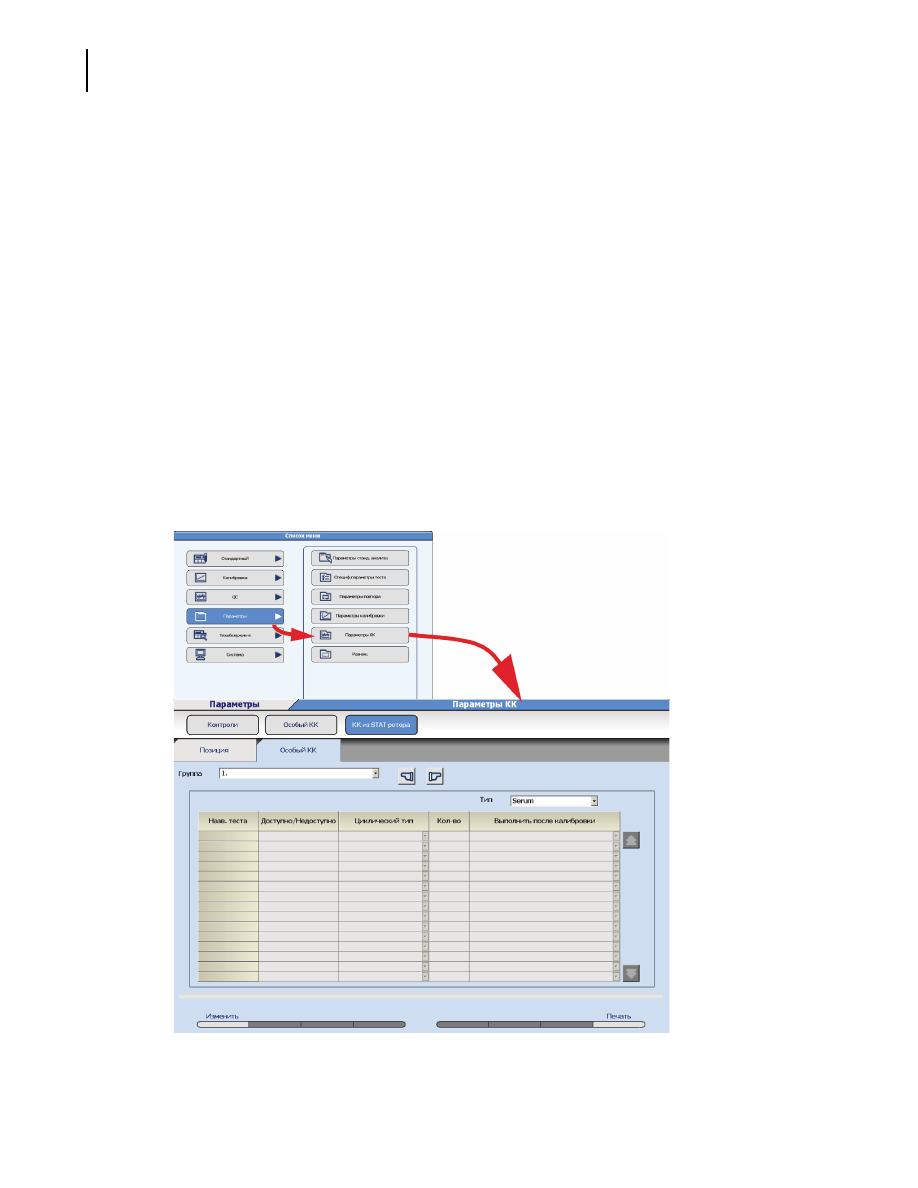

Программирование специальных параметров контроля на STAT-роторе

Автоматический контроль качества КК STAT доступен путем программирования значений

Тест

 или

Проба

 параметра «Цикл», или значения

Да

 для параметра «Выполнить после

калибровки».

Автоматический контроль качества STAT выполняется во время анализа пробы после
калибровки либо заданного числа обработанных проб или тестов при наличии необходимых
контролей в STAT-роторе.

СОВЕТ

Если автоматический контроль качества STAT запрограммирован, то во время
анализа СИД STAT TABLE мигает медленно и непрерывно.

Если циклический автоматический контроль качества STAT не требуется,
запрограммируйте

Нет

 в качестве типа цикла для всех элементов.

Если после калибровки не требуется автоматический контроль качества STAT,
запрограммируйте

Нет

 для параметра «Выполнить после калибровки».

Выберите

Список меню

 >

Параметры

 >

Параметры КК

 >

КК STAT

 >

Специальные параметры КК

.

Рис. 4.33

PN B40293AA

4-75

Параметры

4.6 Меню «Параметры КК»

4

Пункт

Содержание

Замечания по вводу

Группа

Группа 1, 2, или 3

Чтобы запрограммировать контроли
на STAT-роторе, в раскрывающемся
списке «Группа» выберите «Группа
1», «Группа 2» или «Группа 3».

Тип

«Сыворотка», «Моча»,
«Другой1» или «Другой2»

В раскрывающемся списке «Тип»
выберите тип пробы.

Название теста

Название теста

Отображение названий текстов,
присвоенных группе.

Доступно/Недоступно

«Доступно» или «Недоступно»

Если все необходимые контроли
перечислены на вкладке Позиция,
то отображается «Доступно».

Цикл

Нет

Контроль качества не выполняется
автоматически из STAT-ротора.

Тест

Контроль качества выполняется
автоматически из STAT-ротора после
анализа запрограммированного
количества тестов («Кол-во»).

Проба

Контроль качества выполняется
автоматически из STAT-ротора после
анализа запрограммированного
количества проб («Кол-во»).

Кол-во

От 1 до 999

Программирование интервала теста
или номера пробы перед
проведением контроля качества
осуществляется автоматически из
STAT-ротора.

Выполнить после
калибровки

«Да» или «Нет»

Выберите «Да» для автоматического
проведения контроля качества из
STAT-ротора после анализа реагент-
бланка или калибровки.

PN B40293AA

4-76

Параметры
4.7 Меню «Проверочные тесты»

4.7 Меню «Проверочные тесты»

Получите значение с помощью дополнительных расчетных тестов, вычисляемых по
нескольким тестам, и выполните предварительную проверку попадания этого значения в
заданный диапазон. Если результат проверки выпадает из диапазона, к результату
добавляется флаг ошибки (T).

Для каждого типа пробы можно запрограммировать не более 10 расчетов.

Запрограммируйте расчеты для тестов, требующих проверки.

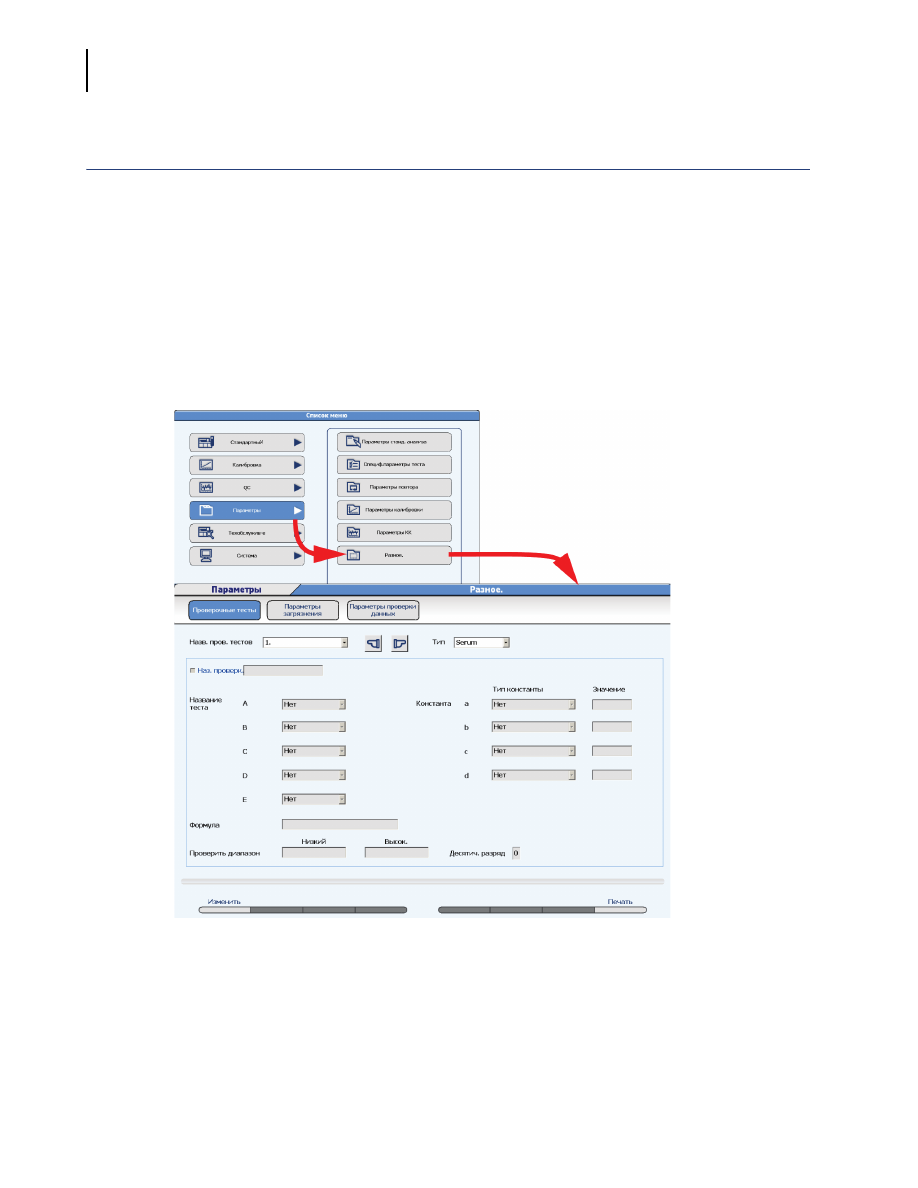

Выберите

Список меню > Параметры > Разное > Проверочные тесты

.

Рис. 4.34

PN B40293AA

4-77

Параметры

4.7 Меню «Проверочные тесты»

4

Рис. 4.35

Пункт

Содержание

Замечания по вводу

Назв. пров. тестов

Названия проверочных тестов

Чтобы название проверочного
теста отображалось в
раскрывающемся списке «Назв.
пров. тестов», его необходимо
предварительно
запрограммировать в пункте
«Название проверки».

Название проверки

Назв. пров. тестов

Установите флажок «Название
проверки», чтобы включить
программирование проверенного
теста. Введите название
проверяемого теста (не более 8
символов).

Тип

«Сыворотка», «Моча»,
«Другой1» или «Другой2»

Назв. теста — A, B, C, D, E

Название теста

Константа — a, b, c, d

«Значение» или «Инф. о
пациенте-1»—«Инф. о
пациенте-6»

Если выбрано «Значение», введите
числовое значение (не более
7 разрядов) в поле «Значение».
Если выбрано «Инф. о пациенте-
1»—«Инф. о пациенте-6», то в
качестве константы используется
значение, введенное в личных
данных пациента в запросе.

Формула

Формула расчета проверки

Введите формулу с помощью
символов +, -, *, /, (, ), A, B, C, D, E, a,
b, c, d (не более 20 символов).

Число десятичных знаков
(F5)

От 0 до 4

Введите число десятичных
разрядов для пункта «Диапазон
проверки».

Проверить диапазон

Верхний и нижний пределы
диапазона проверки

В случае выхода из диапазона
проверки устанавливается флаг
«T».

PN B40293AA

4-78

Параметры
4.8 Меню «Параметры контаминации»

4.8 Меню «Параметры контаминации»

Хотя в системе достаточно возможностей для промывки, перекрестное загрязнение
возможно в легко уязвимых пробах или в высокочувствительных тестах. Для
предупреждения такого загрязнения можно запрограммировать соответствующие
параметры и условия промывки.

СОВЕТ

За сведениями о параметрах контаминации для конкретного анализа обращайтесь
в службу поддержки компании Beckman Coulter.

4.8.1 Вкладка «Предотвращение контаминации»

4.8.2 Вкладка «Предотвращение переноса (проба)»

4.8.3 Вкладка «Предотвращение переноса (реагент)»

ВНИМАНИЕ

Если заданы условия предотвращения контаминации возможно замедление
процесса анализа. Обратитесь к инструкции по эксплуатации или к
изготовителю реагента.

PN B40293AA

4-79

Параметры

4.8 Меню «Параметры контаминации»

4

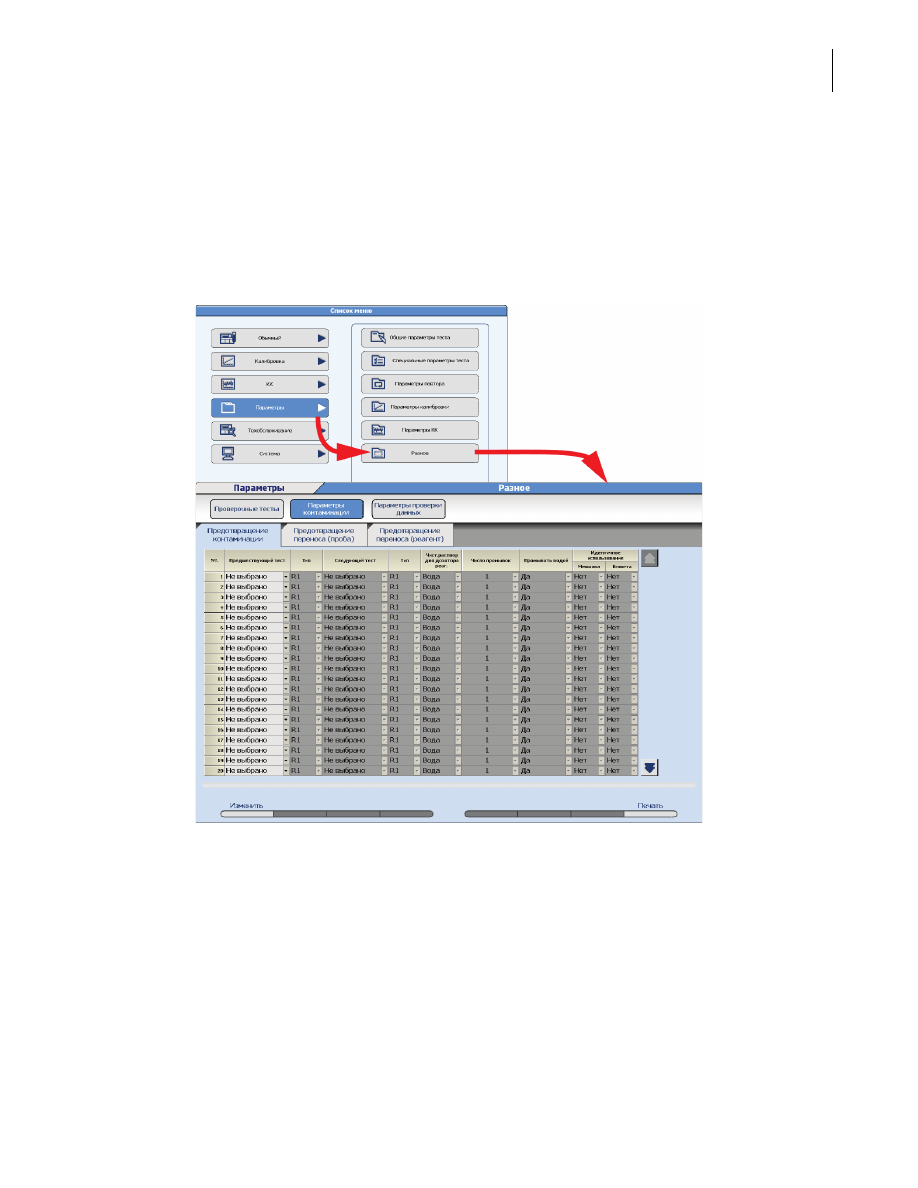

4.8.1 Вкладка «Предотвращение контаминации»

Запрограммируйте условия предупреждения загрязнения реагента, мешалок и кювет для
легко уязвимых тестов.

Выберите

Список меню > Параметры > Разное > Параметры контаминации > Предотвращение

контаминации

.

Рис. 4.36

PN B40293AA

4-80

Параметры
4.8 Меню «Параметры контаминации»

Пункт

Содержание

Замечания по вводу

Предшествующий тест

Название теста

Выберите тест и тип, для которых будет
выполняться дополнительная промывка перед
анализом теста. Для предшествующего теста
можно также выбрать чистящий раствор («CLN-1»,
«CLN-2») или опцию «Все».

Тип

«R1» или «R2»

Следующий тест

Название теста

Выберите тест и тип либо все тесты,
подверженные влиянию предшествующего теста.

Тип

«R1» или «R2»

Чист.раствор для
дозатора реаг.

«Вода», «CLN-1» или
«CLN-2»

Для промывки дозатора реагента будет
использоваться вода, чистящий раствор-1 (CLN-1)
или чистящий раствор-2 (CLN-2). Необходимый
чистящий раствор хранится в реагентном отсеке.
См.

7.4.1 Фиксация (назначение) позиции

реагента

.

Число промывок

От 1 до 5

Введите, сколько раз промывать дозатор
реагента водой или чистящим раствором.

Промывать водой

«Да» или «Нет»

Значение «Да» в графе «Промывать водой»
означает, что обычное ополаскивание дозатора
реагента деионизированной водой в
промежутках между тестами дает такой же
чистящий эффект, как запрограммированная
очистка для предотвращения контаминации.
Если в графе «Число промывок» задано 5 для
чистящего раствора CLN-1, и между двумя
подверженными влиянию тестами выполняется
5 и более тестов, дополнительная очистка
раствором CLN-1 не требуется. Если в графе
«Промывать водой» задано «Нет», очистка
раствором CLN-1 всегда будет выполняться 5 раз
перед подверженным влиянию тестом, даже если
между такими тестами выполняется 5 и более
тестов.

Мешалка

«Да» или «Нет»

Если выбрано «Да», мешалка не будет
использоваться для теста, указанного в графе
«Следующий тест», сразу после теста,
указанного в графе «Предшествующий тест».
Если выбрано «Нет», мешалка может
использоваться для обработки следующего
теста.

Кювета

«Да» или «Нет»

Если выбрано «Да», кювета не будет
использоваться для теста, указанного в графе
«Следующий тест», сразу после теста,
указанного в графе «Предшествующий тест».
Если выбрано «Нет», кювета может
использоваться для обработки следующего
теста.

PN B40293AA

4-81

Параметры

4.8 Меню «Параметры контаминации»

4

СОВЕТ

Информация, программируемая для параметров «Предшествующий тест» и
«Следующий тест» реагента R1, автоматически программируется для тех же
параметров реагента R2. Информация по параметрам «Предшествующий тест» и
«Следующий тест» реагента R2 не отображается. Дополнительная промывка
выполняется для обоих сочетаний.

СОВЕТ

Приведенный ниже пример демонстрирует разницу между выбором значений «Да» и
«Нет» для параметра «Промывать водой».

Другие настройки:

 •

Предшествующий тест: A

 •

Следующий тест: B

 •

Чист.раствор для дозатора реаг.: CLN-1 или CLN-2

 •

Число промывок: 5

При таких установках последовательность тестов для проб, требующих выполнения
семи тестов A, B, C, D, E, F и G, будет следующей. Буква «w» в последовательности
означает цикл промывки моющим средством.

 •

Для параметра «Промывать водой» выбрано значение «Да»:
Первая проба: B, A, C, D, E, F, G
Вторая проба: B, A, C, D, E, F, G

 •

Для параметра «Промывать водой» выбрано значение «Нет»:
Первая проба: B, A, C, D, E, F, G
Вторая проба: A, C, D, E, F, G, w, w, w, w, w, B

PN B40293AA

4-82

Параметры
4.8 Меню «Параметры контаминации»

4.8.2 Вкладка «Предотвращение переноса (проба)»

Запрограммируйте дополнительную очистку пробоотборника между различными типами
проб.

СОВЕТ

Если пробоотборник запрограммирован для детергента-1, СИД «STAT TABLE»
медленно непрерывно мигает. Это означает, что пробоотборник перемещается в
позицию W1 на STAT-роторе, чтобы между запрограммированными типами пробы
автоматически очиститься с помощью промывочного раствора для пробоотборника.

Выберите

Список меню > Параметры > Разное > Параметры контаминации > Предотвращение

переноса (проба)

.

Рис. 4.37

Пункт

Содержание

Замечания по вводу

Число промывок:
«Детергент-1», «Вода»

От 0 до 6

Выберите, сколько раз промывать пробоотборник
водой и/или детергентом-1 в случае смены типа
пробы, который указывается кодом штатива.
Детергент-1 — это чистящий раствор, помещенный в
позицию W1 на STAT-роторе.

PN B40293AA

4-83

Параметры

4.8 Меню «Параметры контаминации»

4

4.8.3 Вкладка «Предотвращение переноса (реагент)»

Запрограммируйте дополнительные промывки пробоотборника перед и (или) после
выполнения тестов с высокой чувствительностью.

СОВЕТ

Если пробоотборник запрограммирован для детергента-1, СИД «STAT TABLE»
медленно непрерывно мигает. Это означает, что пробоотборник перемещается в
позицию W1 на STAT-роторе, чтобы между запрограммированными тестами
автоматически очиститься с помощью промывочного раствора для пробоотборника.

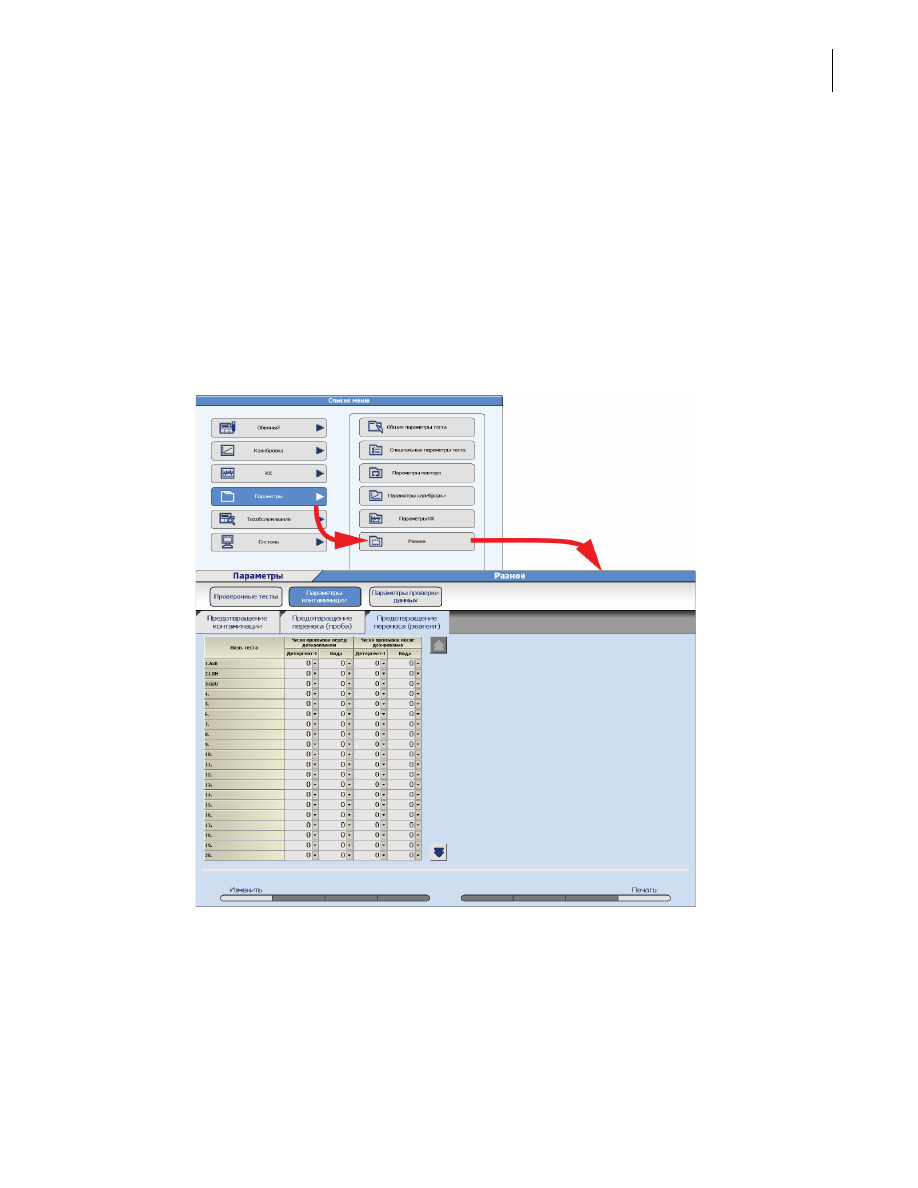

Выберите

Список меню > Параметры > Разное > Параметры контаминации > Предотвращение

переноса (реагент)

.

Рис. 4.38

PN B40293AA

4-84

Параметры
4.8 Меню «Параметры контаминации»

СОВЕТ

Установите число промывок после анализа тестов, влияющих на другие тесты.
Установите число промывок перед анализом тестов, легко поддающихся влиянию
других тестов.

Пункт

Содержание

Замечания по вводу

Число промывок
перед
дозированием:
«Детергент-1»,
«Вода»

От 0 до 6

Выберите, сколько раз пробоотборник будет
промываться водой и/или детергентом-1 перед
дозированием пробы для теста («Назв. теста»).
Детергент-1 — это чистящий раствор, помещенный в
позицию W1 на STAT-роторе.

Число промывок
после
дозирования:
«Детергент-1»,
«Вода»

От 0 до 6

Выберите, сколько раз пробоотборник будет
промываться водой и/или детергентом-1 после
дозирования пробы для теста («Назв. теста»).
Детергент-1 — это чистящий раствор, помещенный в
позицию W1 на STAT-роторе.

PN B40293AA

4-85

Параметры

4.9 Меню «Параметры проверки данных»

4

4.9 Меню «Параметры проверки данных»

Запрограммируйте контрольные точки и пределы для принятия решения с целью
обнаружения 1—4 различных аномальных типов реакции для эффектов прозоны при
возрастании результатов турбидиметрического измерения. При необходимости параметры
проверки данных предоставляются в таблице параметров биохимического анализа. За
дополнительной информацией обращайтесь в службу поддержки компании
Beckman Coulter.

1

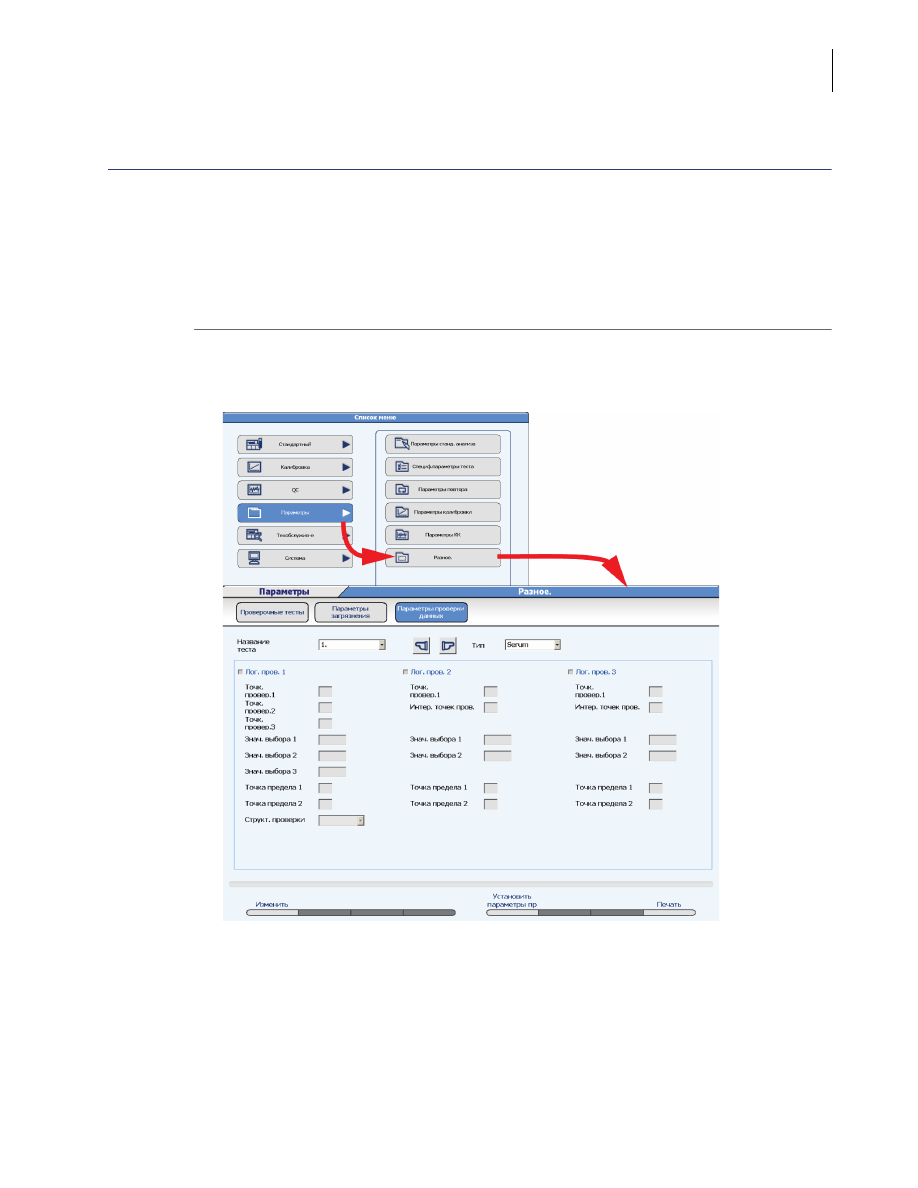

Выберите

Список меню > Параметры > Разное > Параметры проверки данных

.

Рис. 4.39

PN B40293AA

4-86

Параметры
4.9 Меню «Параметры проверки данных»

СОВЕТ

Контр. изм. 1—3

Введите точку измерения фотометрии для оценки или точку измерения
фотометрии для начала оценки.

Интервал измер.

Введите интервал точки от начальной точки оценки, выполняемой для
проверки. Для логической проверки 1 ввод невозможен.

Порог решения 1—3

Введите значение OD, которое будет использоваться для оценки.

Пред.точка 1, 2

Установите точки оценки, отличные от контрольных точек.
Когда реакция с низкой концентрацией и прозона дают похожие кривые, это
можно использовать для отмены низкой концентрации.

Проверка паттерна (только для «Проверка 1»)

Паттерн 1: применяются формулы оценки 1 и 2.
Паттерн 2: применяется только формула оценки 1.
Паттерн 3: применяется только формула оценки 2.
Паттерн 4: не применяются обе формулы проверки — 1 и 2 (случай, когда
берется центральная часть).

2

Выберите

Изменить (F1)

. Окно перейдет в режим редактирования. После этого

программирование возможно для каждого теста и типа пробы.

3

Введите проверку для одного из элементов проверки данных 1—3 и задайте тесты
проверки данных. Можно установить флажки возле нескольких проверок данных.

4

Выбрав пункт

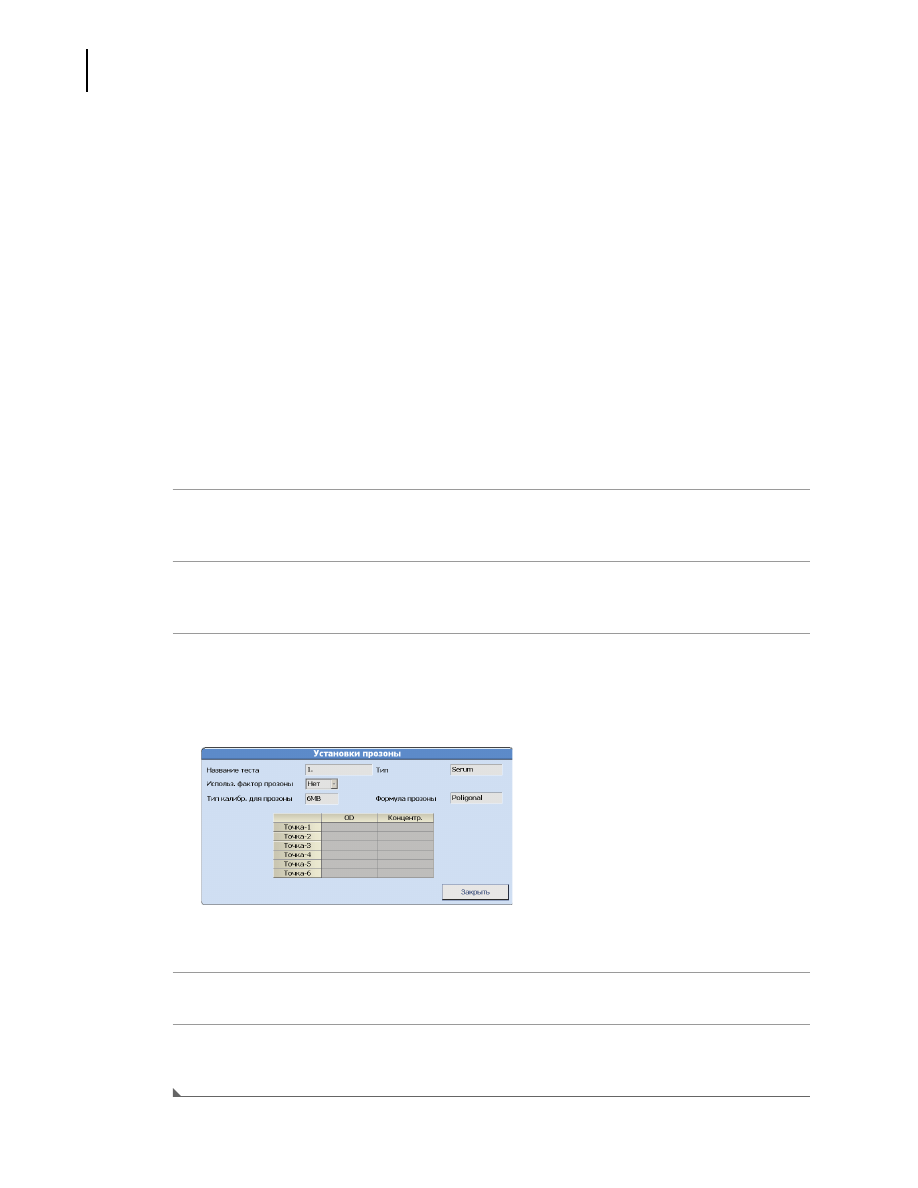

Установить параметры прозоны (F5)

, можно выполнить расчет данных с

использованием назначенного типа калибровки. Откроется окно «Установить
параметры прозоны».

Рис. 4.40

Здесь указана полигональная кривая для типа формулы 6MB, и задается значение
концентрации для OD.

5

Выберите

Закрыть

, чтобы закрыть окно «Установить параметры прозоны».

6

Проверьте содержимое установок и нажмите

Подтвердить (F1)

. Заданные настройки

запрограммируются.
