Тахеометр Leica TS03/TS07. Руководство пользователя

Данные

12.1

Упр файлами

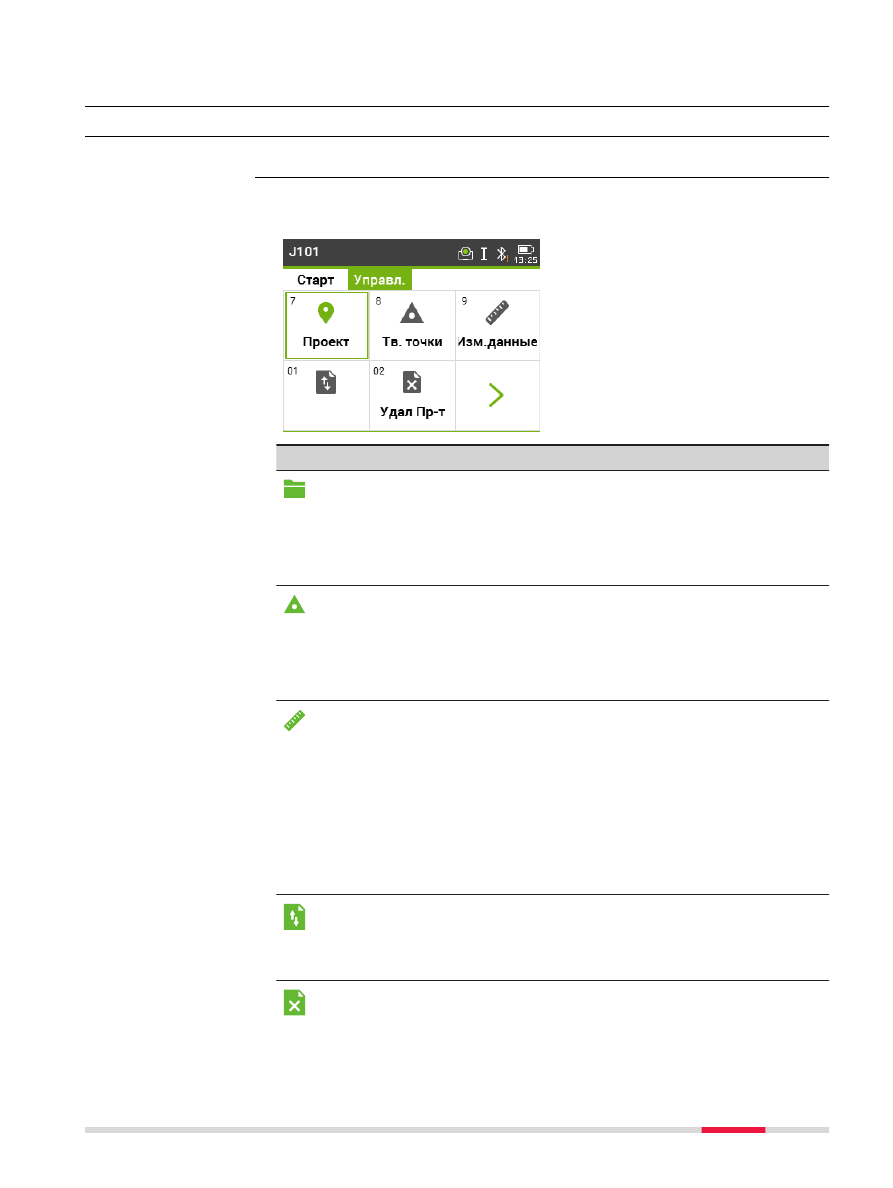

Выберите страницу Упр файлами в Главном меню.

Страница Упр файлами содержит все функции для ввода, редактирования,
проверки и удаления данных в поле.

Пункт меню

Описание

Выбрать, создать, просмотреть или удалить проекты. Про-
ект представляет собой набор данных различных типов,
например, информацию о твердых точках, измерениях и
кодах. Проект определяется своим именем и именем
пользователя. Система сама присваивает проекту дату и
время его создания.

Проект

Просмотреть, создать, редактировать или удалить твердые
точки. Твердые точки определяются, как минимум, иденти-
фикаторами и координатами.
Выбрать код из списка.
Просмотреть все снимки экрана, связанные с твердой точ-
кой.

Тв. точки

Просмотреть, редактировать или удалить результаты изме-
рений. Эти результаты хранятся во встроенной памяти, их
поиск можно выполнять по имени точки или путем про-
смотра списка всех точек проекта. Можно редактировать
идентификатор точки, высоту призмы, код и свойства кода.

☞

Если свойства точки были изменены, в новых
вычислениях участвуют новые свойства точки.
Тем не менее, все уже сохраненные результаты
вычислений, полученные по исходным координа-
там, обновляться не будут.

Изм.данные

Экспорт и импорт данных. Обратитесь к разделу "12.2
Экспорт данных".

Перед.
Данн.

Удалить из памяти выбранные проекты, а также твердые
точки и результаты измерений из данного проекта или из
всех проектов.

Доступ

Имя проекта, стра-
ница
Упр файлами

Данные

177

Пункт меню

Описание

Удал Пр-т

☞

Очистку памяти отменить невозможно. После под-
тверждения этой операции все данные будут уда-
лены без возможности восстановления.

Просмотр, удаление, переименование и создание папок и
файлов на USB-накопителе. Доступно только, если
вставлена USB-флеш.
Обратитесь к "12.4 Использование USB-флэшки" и "B Струк-
тура директорий".

USB-флеш

Для просмотра, удаления, переименования и создания
папок и файлов, хранящихся на SD-карте.

SD-карта

Для просмотра, удаления, переименования и создания
папок и файлов, хранящихся во внутренней памяти. Внут-
ренняя память имеет такую же структуру данных, как USB-
флеш.

Внут.Память

Создать, просмотреть, редактировать или удалить коды.
Любому коду можно задать описание и до 8 атрибутов дли-
ной до 16 символов.

Коды

Просмотр и удаление форматных файлов.

Форматы

Просмотреть, удалить, связать, отвязать, добавить эскиз к
снимку экрана, который был сохранен ранее. Обратитесь к
"11.2 Создание абриса" для зарисовок.

Скриншоты

12.2

Экспорт данных

Данные проектов, форматные файлы, параметры настроек и списки кодов
можно экспортировать из памяти инструмента. Данные могут быть экспорти-
рованы с помощью:

•

USB-флеш накопитель

•

SD-карта памяти

•

Настраиваемый интерфейс (Bluetooth, RS232, WLAN)

USB-флеш, SD-карта
USB-флеш или SD-карта могут быть вставлены и извлечены. Для выполнения
передачи данных не требуется никакого дополнительного программного обес-
печения.

Серийный интерфейс RS232
К этому порту можно подключать различные устройства, например, ноутбук.
Потребуется Leica Infinity или другое стороннее ПО.

☞

Если подключенное устройство работает слишком медленно, воз-
можна потеря экспортируемых данных. В этом беспротокольном
варианте передачи данных инструмент не получает никакой инфор-
мации о работе подключенного устройства. Это значит, что отсут-
ствует контроль хода передачи данных.

Описание

178

Данные

Экспорт XML данных имеет некоторые особенности.
•

XML -стандарт не позволяет смешивать метрические и угловые величины.
При экспорте XML, все измерения должны быть приведены к единой
системе. Например, расстояния и давление должны быть все приведены
в метрическую систему.

•

XML не поддерживает измерение углов в MIL. При экспорте в XML, все
угловые величины должны быть приведены к формату dec.deg.

•

Футы и дюймы/16 не поддерживаются XML. При экспорте в XML, все
величины должны быть приведены к футам.

•

XML не поддерживает точки только с отметками, без координат. При
экспорте, им должны быть присвоены координаты 0,0.

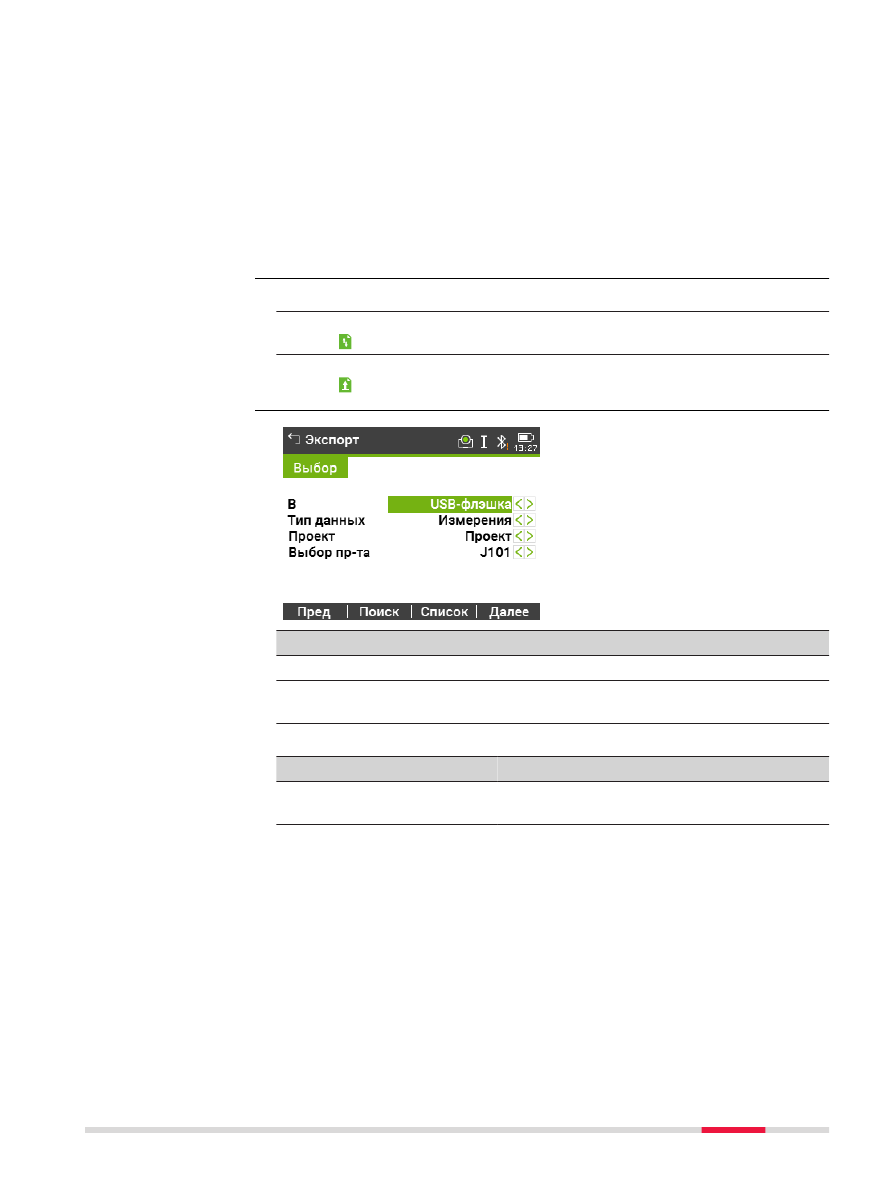

Выберите страницу Упр файлами в Главном меню.

Выберите Передача.

Выберите Экспорт.

Клавиша

Описание

Поиск

Поиск проектов или форматов в памяти инструмента.

Список

Список всех проектов и форматов, хранящихся во внутрен-
ней памяти.

Описание полей

Поле

Опция

Описание

Выбор из
списка

Выберите устройство для записи.

Тип данных

Тип данных для передачи.
Передача данных возможна через:

USB-
флешка

SD-карта
памяти

Встроен-
ная пам-
ять

интерфе
йс RS232

Измерения

Твердые
точки

Изм. и
тв.точки

Дорож. дан-
ные

Экспорт XML

Доступ

Экспорт

Данные

179

Поле

Опция

Описание

Код

Формат

Конфигура-
ция

Архивиро-
вание

Изображе-
ния

Проект

Выбор из
списка

Укажите, нужно ли экспортировать все суще-
ствующие проекты или только какой-либо
один проект.

Выбор пр-та Выбор из

списка

Индикация выбранного проекта или файла
створов.

Формат

Выбор из
списка

Если Тип данных: Формат.
Здесь можно задать, будут ли передаваться
все форматы, либо только один из них.

Имя фор-
мата

Редактируе-
мое поле

Если Формат: Формат.
Имя формата для экспортирования.

Нажмите Далее на экране Экспорт после уточнения деталей
экспорта.

Если производится экспорт на USB-флеш, SD-карту или внутрен-
нюю память, то необходимо выбрать желаемую папку и нажать
Далее.

Выберите формат данных, введите имя файла и нажмите Далее
или Отсылка.

DXF:

Для экспорта данных с помощью
Leica Infinity. Фиксированный
формат (X/Y/Z).

DXF Custom:

Для экспорта на USB накопи-
тель. Формат DXF определяется
пользователем. Продолжить с 5..

ASCII:

American Standard Code for
Information Interchange. Произ-
вольный формат. Используемые
переменные, их порядок и раз-
делитель можно определить в
процессе импорта. Продолжить с
4..

GSI:

LeicaGeo Serial Interface. Фикси-
рованный формат. Выберите
один из трех предлагаемых фор-
матов. Обратитесь к "5.3 Наст.
данных" для получения более
подробной информации о фор-
матах файлов.

Экспорт данных: пош-
аговые операции

180

Данные

XML:

Extensible Markup Language.
Формат XML, рекомендованный
World Wide Web Consortium. Фик-
сированный формат.

HeXML:

Hexagon Extensible Markup
Language. HeXML - это расшире-
ние формата LandXML. Оно
содержит дополнительную
информацию, которой не хва-
тает в LandXML, а также часто
используемую при работе с гео-
пространственными данными.

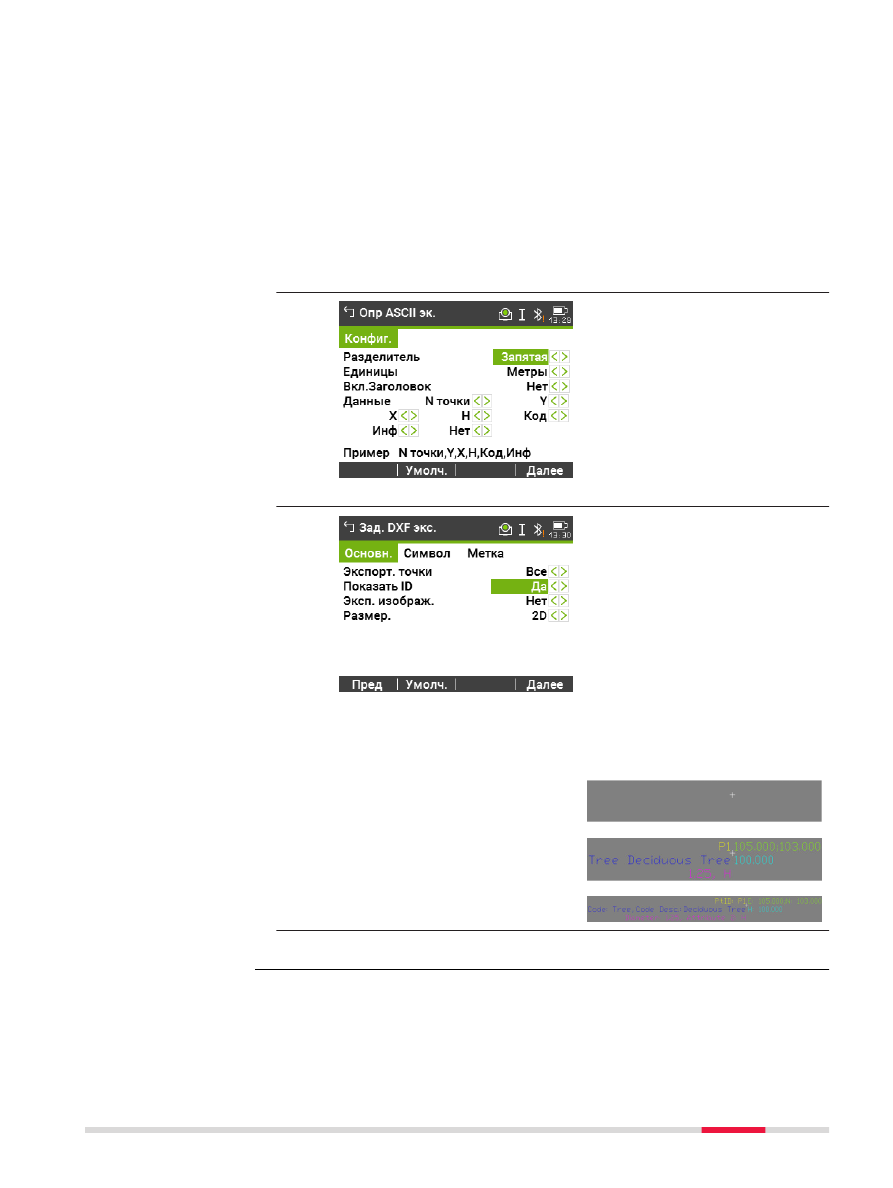

Для формата данных DXF
Custom:
Укажите точки какого типа необ-
ходимо экспортировать, нужно
ли экспортировать изображения,
нужно ли экспортировать X/Y/Z,
размер символов точек, а так же
методы обозначения и откраски
дополнительной информации о
точках. Укажите, следует ли
добавлять идентификаторы к
дополнительной информации о
точках. Нажмите Далее.

Примеры:

Экспортированные точки без
меток:

Экспортированные точки с мет-
ками:

Экспортированные точки с мет-
ками и идентификаторами:

Появится сообщение об успешном экспорте данных.

Данные измерений хранятся в хронологическом поряде - строками в приборе.
Формат XML не поддерживают хронологию, но сохраняют данные в блоках.
Экспорт данных в формат XML или другой форматный файл предпологает
осуществление поиска данных по всей памяти прибора. Таким образом,

☞

Данные

181

время передачи данных в разные форматы будет сильно отличаться. Ско-
рость передачи данных в GSI формат самая высокая.

В качестве разделителя не могут использоваться ’+’, ’-’, ’.’, буквы и цифры.
Эти знаки могут быть частью идентификатора точки или частью координат -
тогда файл будет экспортирован с ошибкой.

Дорож. данные, Формат и Архивирование типы данных, и формат данных
ASCII могут быть экспортированы на USB-флеш, SD-карту или внутреннюю
память. Невозможно посредством интерфейса RS232.

Все проекты, форматы, списки кодов и конфигурационные настройки будут
храниться на USB-флэшке в папке архивов (backup). Данные будут сохранены
как индивидуальные базы данных для каждого проекта, которые потом могут
быть импортированы опять. Обратитесь к разделу "12.3 Импорт данных".

Данные проектов могут экспортироваться в форматах dxf, csv, gsi и xml, а
также в любом заданном пользователем ASCII-формате. Формат может быть
задан в программе Format Manager в Leica Instrument Tools.

Пример экспорта данных через порт RS232
В Тип данных в разделе Измерения, данные могут отображаться следую-
щим образом:

11....+00000D19

21..022+16641826

22..022+09635023

31..00+00006649

58..16+00000344

81..00+00003342

82..00-00005736

83..00+00000091

87..10+00001700

GSI-идентификаторы

GSI-ид-ры: Продолж.

точка

41-49

Коды и атрибуты

Гориз. направление

ppm [mm]

Угол по вертикали

Пост.слагаемое

Ориентирование

81-83

Y, X, H целевой точки

Наклонное расстояние

84-86

Y, X, H станции

Горизонтальное проло-
жение

Высота отраж.

Разность отметок

Высота инструмента

12.3

Импорт данных

Данные могут быть импортированы во внутреннюю память инструмента с
помощью USB-флеш или SD-карты.

Импортируемые данные автоматически записываются в папки, предназначен-
ные для файлов с конкретным расширением. Для импорта могут использо-
ваться файлы следующих форматов:

Тип данных

Расширение файла

Использование в проекте

GSI

.gsi, .gsi (road)

Твёрдые точки

DXF

.dxf

Твёрдые точки

☞

Доступные для
экспорта форматы
проектов

Описание

Неимпортируемые
форматы

182

Данные

Тип данных

Расширение файла

Использование в проекте

LandXML

.XML

Твёрдые точки

ASCII

любое расширение файла
ASCII, например, .txt

Твёрдые точки

Формат

.frt

Форматный файл

Список кодов .cls

Списки кодов

Настройки

.cfg

Файл конфигураций

Резервное
копирование

.db

Резервная копия твердых
точек, результатов измере-
ний и настроек

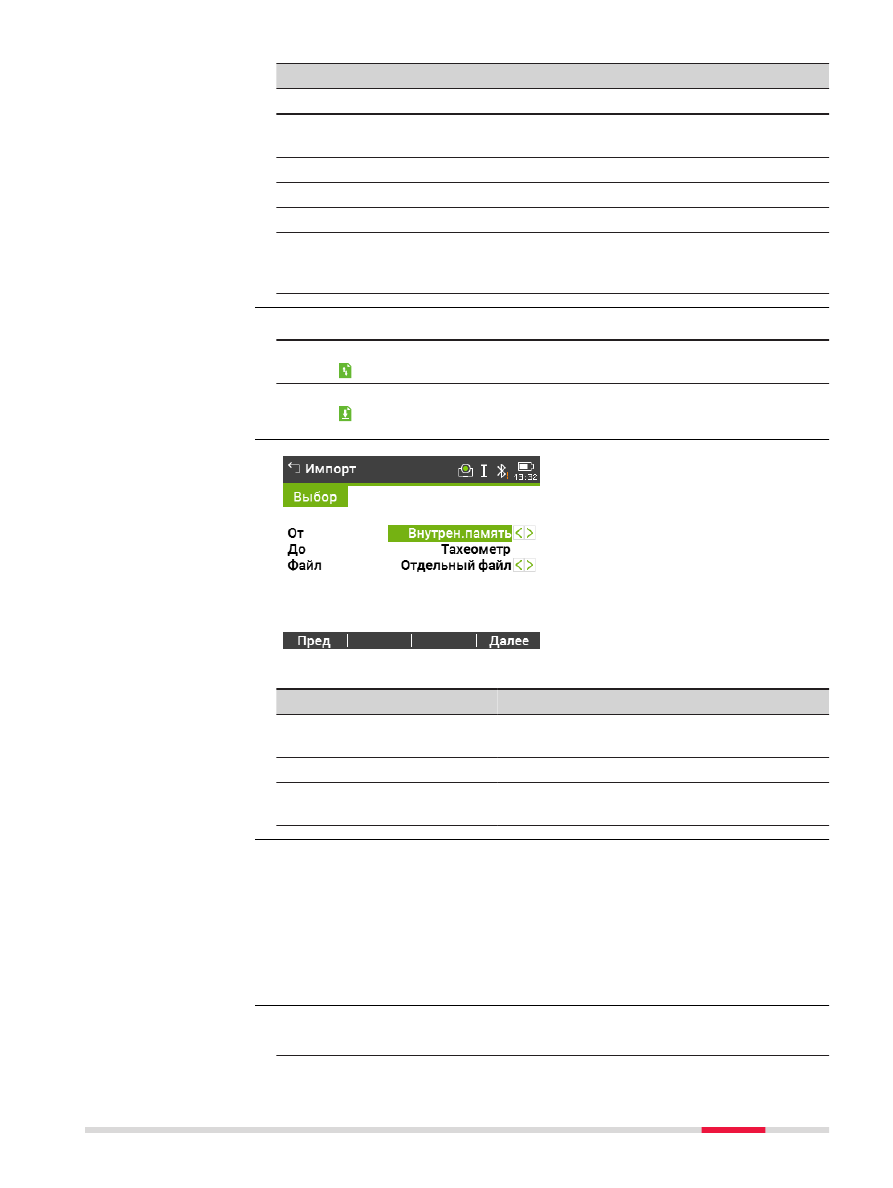

Выберите Упр файлами в Главном меню.

Выберите Передача.

Выберите Импорт.

Описание полей

Поле

Опция

Описание

От

Выбор из
списка

Выберите устройство хранения данных.

До

Тахеометр

Единственная опция

Файл

Выбор из
списка

Импорт одного файла или архивной папки.

•

При импорте резервной копии произойдет перезапись имеющихся в
памяти тахеометра файла настроек и списков кодов, а также будут уда-
лены из памяти все форматные файлы и проекты.

•

Резервную копию данных можно импортировать только в том случае,
если структура базы данных прибора не изменилась, например, не было
обновления ПО. Если ПО обновляли, может случиться так, что резеврную
копию не получится импортировать. В этом случае, придется понизить
версию прошивки, сохранить данные и обновить ПО заново.

Выберите Далее на экране Импорт для того, чтобы перейти к
работе с данными на устройстве хранения данных.

Доступ

Импорт

☞

Импорт данных: пош-
аговые операции

Данные

183

Выберите backup-файл или папку для импорта и нажмите Далее.

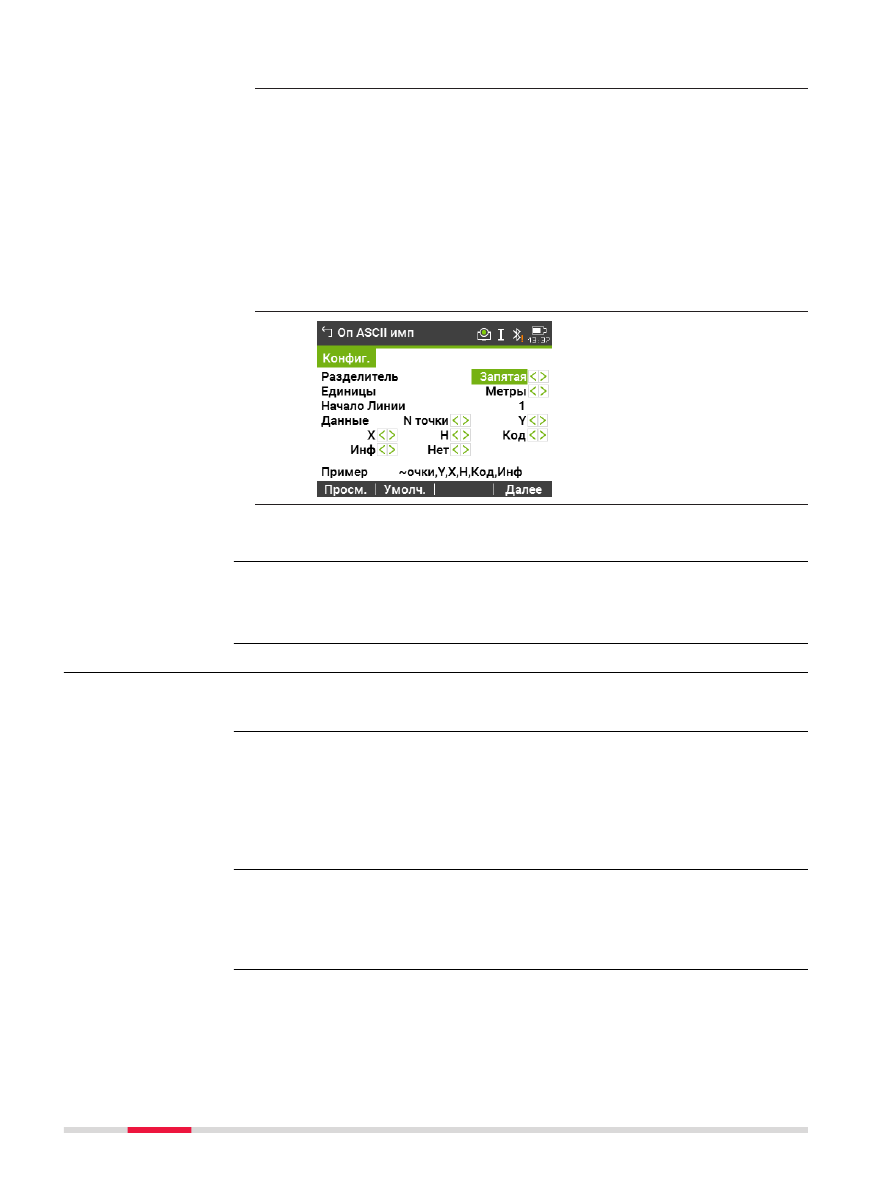

Для файла: Задайте имя проекта для импортируемого файла и,
если необходимо, параметры файла и слои, и нажмите Далее для
импорта. Если проект с таким же именем уже существует, появится
сообщение с предложением добавить точки проекта к имеющимся
или переименовать проект.
Если точки добавляются к проекту и точки с таким идентификатором
уже существуют, к ID прибавится суффикс. К примеру, PointID23
станет PointID23_1. Максимальное значение суффикса 10
(PointID23_10).
Для резервной копии: Примите во внимание предупреждающее
сообщение и нажмите Далее, чтобы продолжить и импортировать
папку.

Если файл является ASCII-фай-
лом, то появится экран Оп ASCII
имп. Задайте ограничения и
другие настройки файла и
нажмите Далее чтобы продол-
жить.

После успешного завершения импорта файла или папки на дисплее
появится сообщение.

12.4

Использование USB-флэшки

Перед извлечением USB-флэшки обязательно откройте окно ГЛАВНОЕ
МЕНЮ.

•

Берегите USB-флэшку от влаги.

•

Используйте ее только в температурном диапазоне от -40°C до +85°C.

•

Старайтесь не подвергать USB-флэшку сильным механическим воздей-
ствиям.

Несоблюдение этих рекомендаций может привести к потере записанных на
флэшке данных и к ее повреждению.

Хотя и можно применять различные типы USB-флэшек Leica Geosystems
рекомендует промышленные флешки Leica, поскольку в противном случае
компания не будет нести ответственности за потерю данных при
использовании USB-флэшек не от компании Leica.

☞

184

Данные

0016342_001

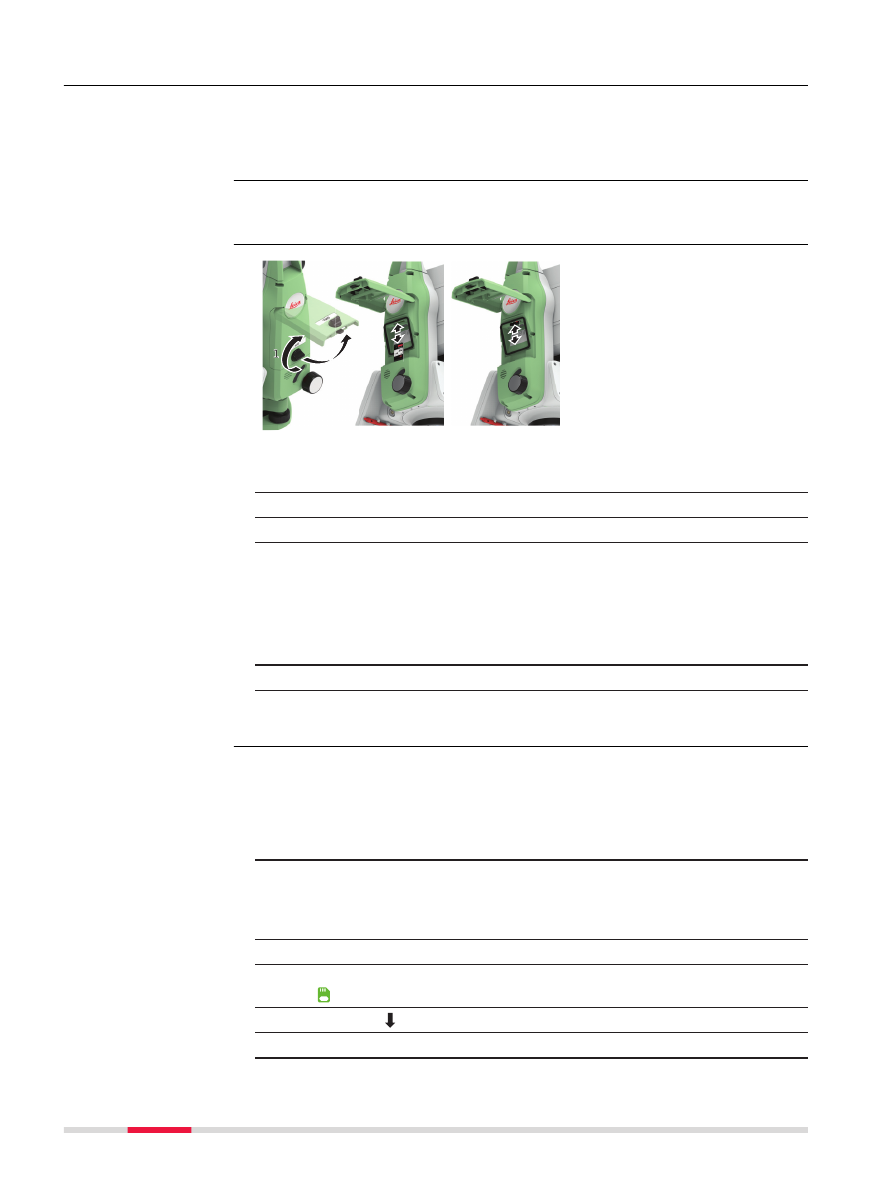

Откройте крышку коммуникационной панели.

Порт USB расположен под верхней частью коммуникационного
блока.

Вставьте USB-накопитель в разъём USB.

Колпачок индустриальной USB-флеш Leica может храниться на кры-
шке коммуникацонной панели.

Закройте крышку коммуникационного блока и поверните до упора
рычажок для закрытия.

Перед первым применением USB-накопителя его нужно отформатировать;
эта операция также рекомендуется при удалении всех записей.

☞

Функция форматирования USB-флеш на инструменте работает
только с USB-флеш Leica. Накопители других типов следует форма-
тировать на компьютерах.

☞

Несмотря на автоматическую дефрагментацию, память со време-
нем фрагментируется. Время от времени необходимо
форматировать USB-накопитель для поддержания работоспособно-
сти прибора.

Выберите страницу Упр файлами в Главном меню.

Выберите USB-флэшка.

Нажмите Формат.

На дисплей будет выведено системное предупреждение.

☞

После форматирования все данные будут безвозвратно утеряны.
Убедитесь, что все важные данные сохранены перед форматирова-
нием.

Нажмите Да.

Сообщение появится на экране как только форматирование будет
закончено. Нажмите Далее.

Подключение USB-
флэшки

Форматирование USB-
флеш шаг за шагом

Данные

185

12.5

Работа с SD картой.

•

Оберегайте карту от влаги.

•

Используйте карту только при допустимых для нее температурах.

•

Оберегайте карту от изгибов.

•

Защищайте ее от механических воздействий.

Несоблюдение приведенных выше правил может привести к потере данных
или порче карты.

0016343_001

☞

SD-карта вставляется в слот внутри коммуникацонного отсека ниже
логотипа Leica.

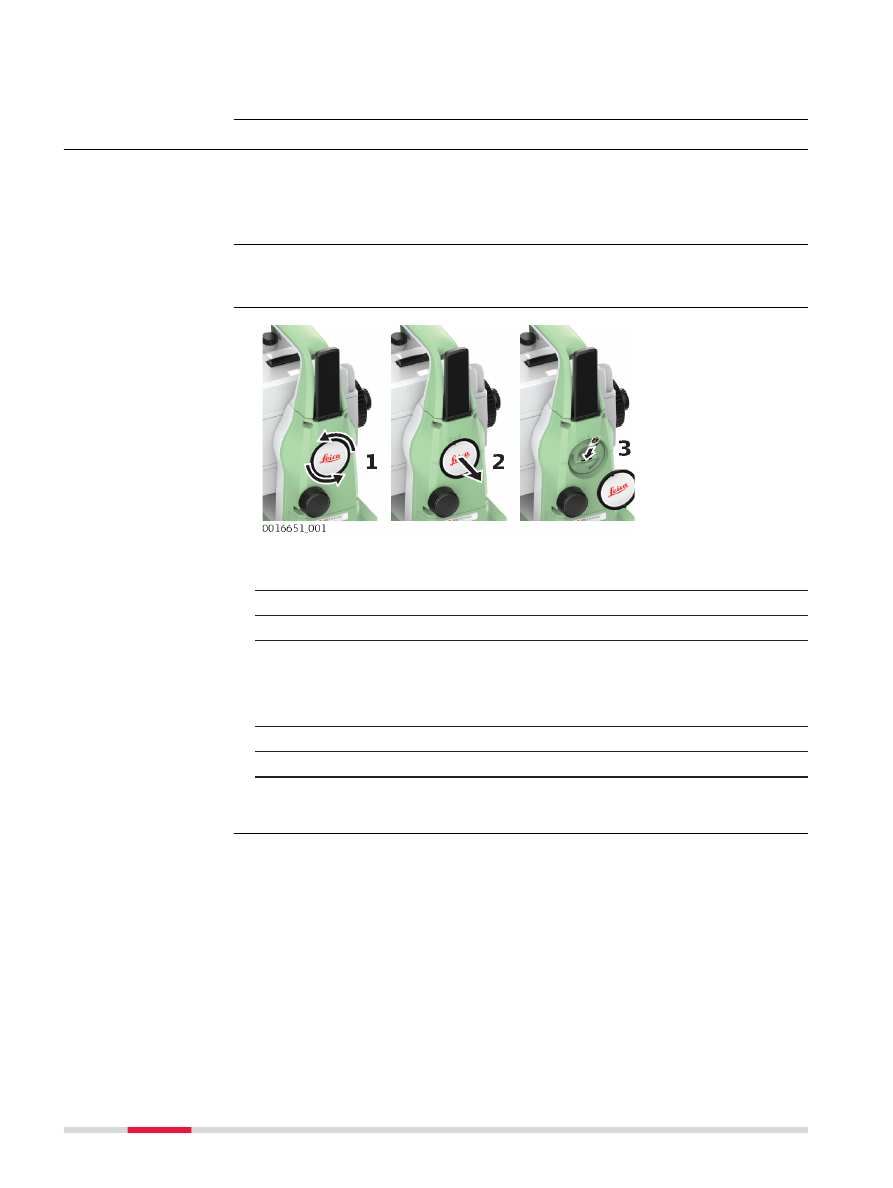

Поверните защелку на крышке отсека, чтобы его открыть.

Откройте крышку отсека.

Вставьте SD-карту в слот SD, до щелчка установки в рабочее поло-
жение.

☞

Контакты карты должны располагаться наверху и повер-
нуты к инструменту.

☞

Не применяйте силу при установке карты в слот.

Закройте крышку и поверните защелку, чтобы его закрыть.

Для извлечения карты, аккуратно надавите на нее, тогда она сама
выйдет из слота.

Форматирование SD-карты необходимо в случае, если используется полно-
стью новая SD-карта или все существующие данные должны быть удалены.

☞

Функция форматирования на инструментах работает только для SD-
карт Leica. Все прочие SD-карты должны форматироваться на
компьютере.

☞

Несмотря на автоматическую дефрагментацию, SD-карта будет
через некоторое время фрагментирована. Периодически необхо-
димо форматировать SD-карту для поддержания ее полноценной
работоспособности.

Выберите страницу Упр файлами в Главном меню.

Выберите SD-карта.

Нажмите Формат.

На дисплей будет выведено системное предупреждение.

☞

Вставьте SD-карту

Форматирование SD-
карты

186

Данные

☞

Нажмите Да.

Сообщение появится на экране как только форматирование будет
закончено. Нажмите Далее.

12.6

Работа с внутренней памятью.

Форматирование внутренней памяти необходимо в том случае, если все
существующие данные должны быть удалены.

☞

Несмотря на автоматическую дефрагментацию, внутренняя память
будет фрагментирована через некоторое время. Время от времени
необходимо форматировать внутреннюю память для поддержания
работоспособности прибора.

Выберите страницу Упр файлами в Главном меню.

Выберите Внут.Память.

Нажмите Формат.

На дисплей будет выведено системное предупреждение.

☞

Нажмите Да.

Сообщение появится на экране как только форматирование будет
закончено. Нажмите Далее.

12.7

Использование Bluetooth

Инструменты могут быть соединены с внешними устройствами с помощью
Bluetooth. Bluetooth на тахеометре работает только в ведомом режиме.
Bluetooth внешнего устройства при этом будет работать в режиме
"мастера" и будет контролировать подключение, а также обмен
данными.

Убедитесь, что параметры соединения установлены на Bluetooth.
Обратитесь к разделу "5.6 Наст.Интерф".

Включите Bluetooth на внешнем устройстве. Дальнейшие действия
зависят от настроек подключенного устройства Bluetooth и его драй-
веров. Внимательно прочтите Руководство по эксплуатации приме-
няемого устройства Bluetooth для его конфигурирования и подклю-
чения.
Инструмент появится как внешнее устройство "TS0x_y_zzzzzzz", где
x = серия инструмента (TS07), y = угловая точность в секундах, и z =
серийный номер инструмента. Например, TS07_3_1234567.

Некоторые из таких устройств требуют знания идентификационного
номера Bluetooth. По умолчанию номер TS07 Bluetooth 0000.

С прибора на внешнее устройство Bluetooth будет передано его
название и заводской номер.

Форматирование
внутренней памяти
инструмента

Описание

Установление
соединения

Данные

187

Дальнейшую работу следует вести с учетом инструкций Руковод-
ства по эксплуатации подключенного устройства Bluetooth.

12.8

Работа с SIM-картой

•

Оберегайте карту от влаги.

•

Используйте карту только при допустимых для нее температурах.

•

Оберегайте карту от изгибов.

•

Защищайте ее от механических воздействий.

Несоблюдение приведенных выше правил может привести к потере данных
или порче карты.

☞

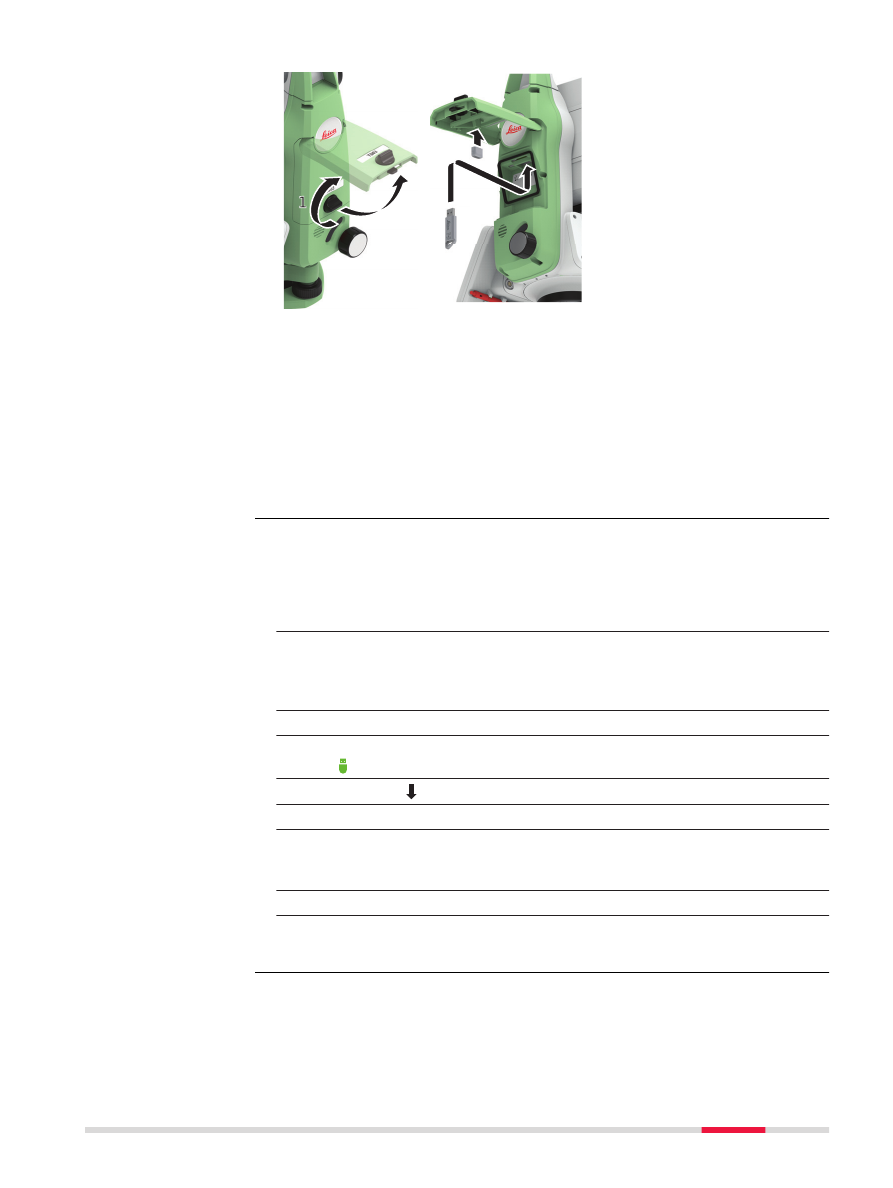

SIM-карта вставляется в слот за логотипом, примерно в середине
отсека.

Поверните защелку на крышке, чтобы ее открыть.

Откройте крышку

Держите SIM-карту контактами к инструменту и обрезанным краем
вниз.

☞

Установка SIM-карты иным образом может повредить
инструмент.

Устанавливайте SIM-карту исключительно в предназначенный слот.

Закройте крышку. Поверните защелку.

Для извлечения SIM-карты аккуратно нажмите на нее и достаньте из
слота.

☞

Установка SIM-карты

188

Данные

Поверка и юстировка

13.1

Общие сведения

Инструменты Leica Geosystems разрабатываются, производятся и юстируются
для обеспечения наивысшего качества измерений. Однако, резкие перепады
температуры, сотрясения и удары способны вызвать изменения юстировоч-
ных значений и понизить точность измерений. По этой причине настоятельно
рекомендуется периодически выполнять поверки и юстировки. Их можно
выполнять в полевых условиях, соблюдая описанные далее процедуры. Эти
процедуры сопровождаются подробными инструкциями, которым нужно неу-
коснительно следовать. Некоторые инструментальные погрешности могут
юстироваться мехaническим путем.

Перечисленные ниже инструментальные погрешности можно поверять и
юстировать с помощью электроники:
•

Коллимационная ошибка.

•

Место нуля и электронный уровень.

•

Продольная и поперечная ошибка компенсатора.

•

Погрешность положения оси вращения трубы.

Могут быть проведены следующие пользовательские поверки:
•

Круглый уровень инструмента и трегера.

•

Лазерный отвес.

•

Винты штатива.

Перед выпуском тахеометра инструментальные погрешности определяются и
приводятся к нулю в заводских условиях. Как уже отмечалось, значения этих
погрешностей изменяются во времени, поэтому настоятельно рекомендуется
заново определять их в следующих ситуациях:
•

Перед первым использованием тахеометра.

•

Перед выполнением работ особо высокой точности.

•

После длительной транспортировки.

•

После длительных периодов работы или хранения.

•

Если окружающая температура и температура, при которой проводилась
последняя калибровка, различаются более чем на 10°C.

13.2

Подготовка

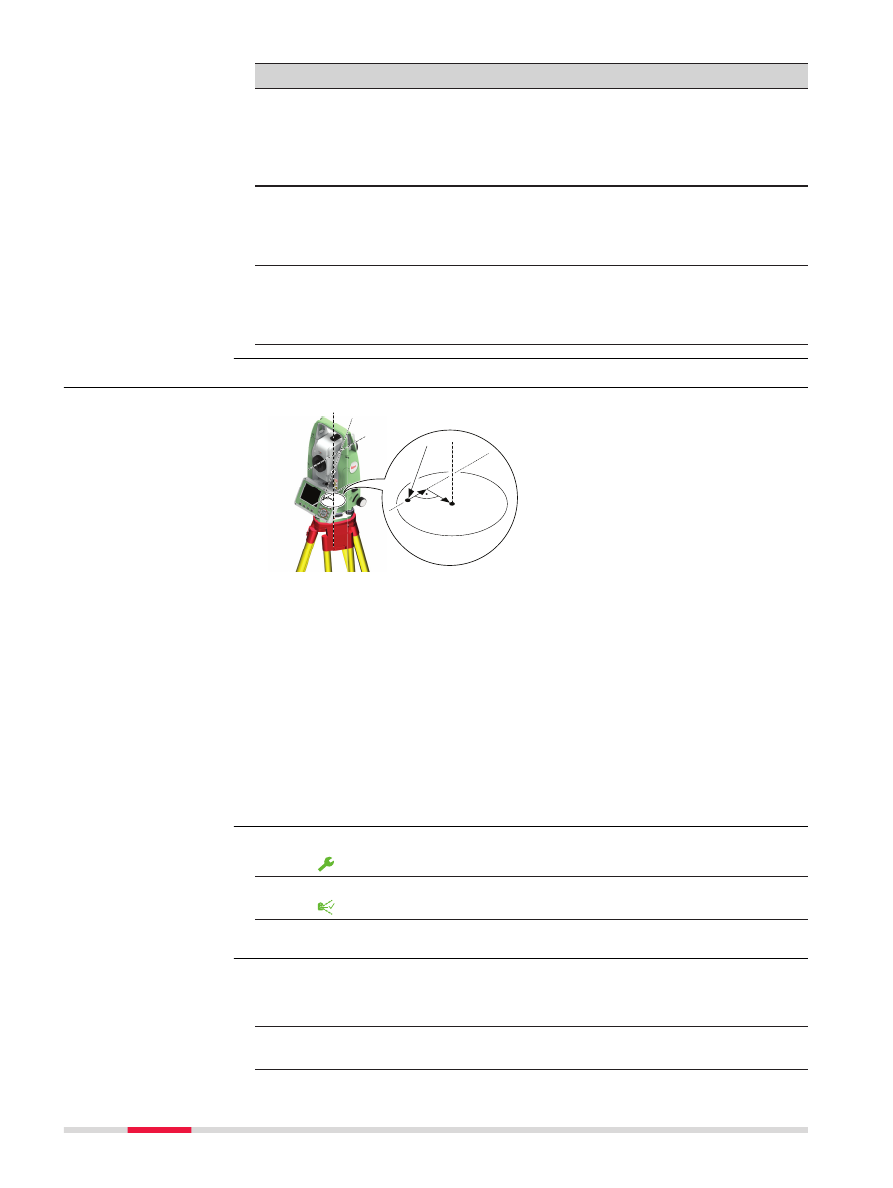

Прежде чем приступать к определению инструментальных
ошибок тахеометра, инструмент должен быть отнивелирован с
использованием электронного уровня.
Трегер, штатив и место установки должны быть очень устойчи-
выми и не подвергаться вибрациям и другим внешним воздей-
ствиям.

Тахеометр нужно защищать от прямых солнечных лучей, во
избежание его нагрева.
Не рекомендуется производить поверки при сильных колеба-
ниях воздуха и атмосферной турбуленции. Наилучшие условия
обычно рано утром или при затянутом облаками небе.

Описание

Электронные юсти-
ровки

Пользовательские
поверки

☞

Поверка и юстировка

189

Перед началом поверок необходимо дать тахеометру время на восприятие
окружающей температуры. На каждый градус °C разницы между температу-
рой хранения и текущей температурой требуется около двух минут, но на тем-
пературную адаптацию должно отводится не менее 15 минут.

13.3

Погрешность положения оси вращения трубы и ошибка
места нуля

Операции по поверке и юстировке коллимационной ошибки и места нуля, а
также условия, в которых они должны проводиться. По этой причине далее
они будут описаны только единожды.

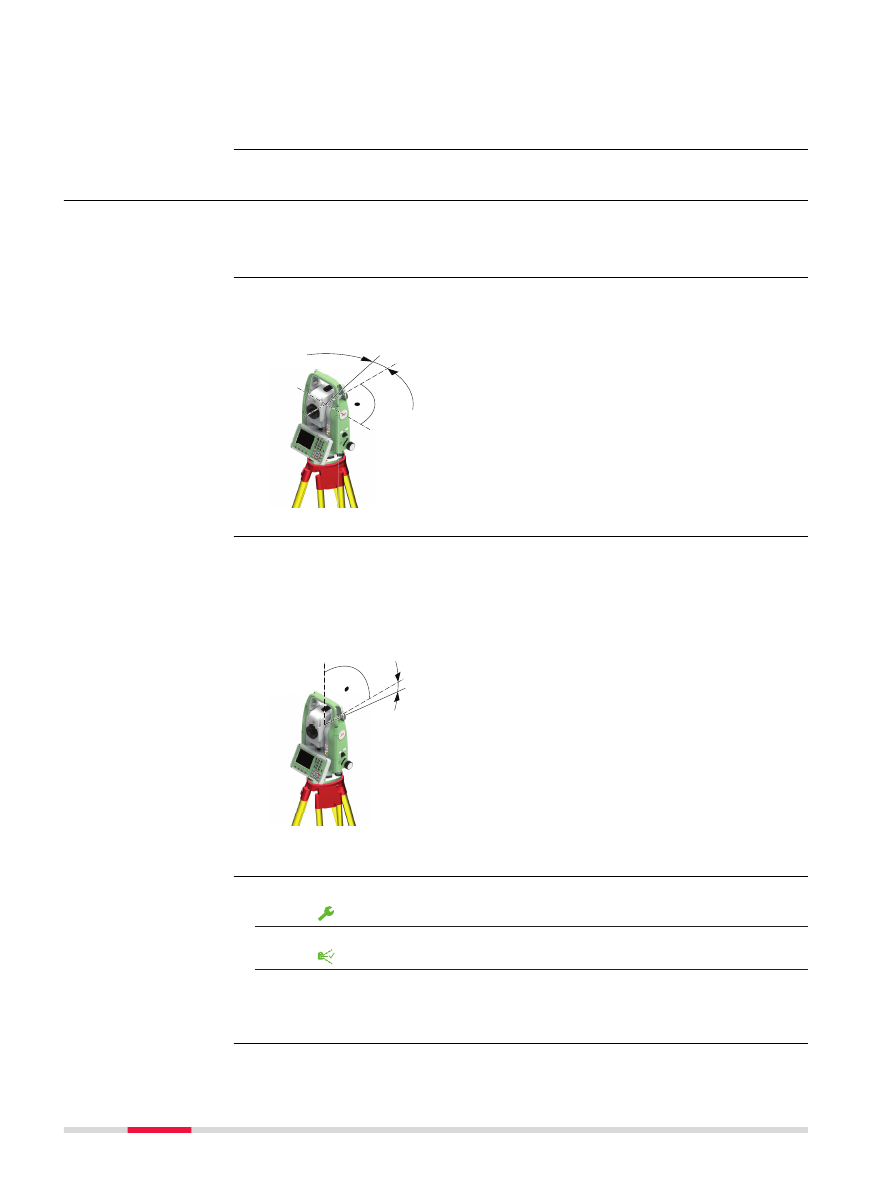

Коллимационная ошибка представляет собой отклонение от угла 90° между
осью вращения трубы и осью визирования.

0016344_001

Ось вращения трубы

Перпендикуляр к оси вращения трубы

Коллимационная ошибка

Линия визирования

Отсчет по вертикальному кругу должен равняться точно 90° (100 град) при
горизонтальном положении визирной оси. Любые отклонения от этого значе-
ния называются местом нуля.
Эта погрешность постоянно влияет на результаты измерения вертикальных
углов.

0016345_001

Механическая вертикальная ось прибора,
называемая также его осью вращения.

Линия, перпендикулярная оси вращения
инструмента. 90°

Отсчет по вертикальному кругу раыен 90°

Место нуля вертикального круга

☞

Электронный уровень отъюстируется
автоматически при определении ошибки
места нуля.

Выберите Настр. из Главного меню

На странице Инструм. выберите Юстировки.

Выберите:

•

Коллимационная ошибка или

•

Место нуля.

☞

Коллимационная
ошибка

Место нуля верти-
кального круга

Доступ

190

Поверка и юстировка

Отгоризонтируйте тахеометр по электронному уровню. Обратитесь к
"4 Работа с инструментом"- "Горизонтирование инструмента шаг за
шагом".

0016346_001

± 9°

~ 100 m

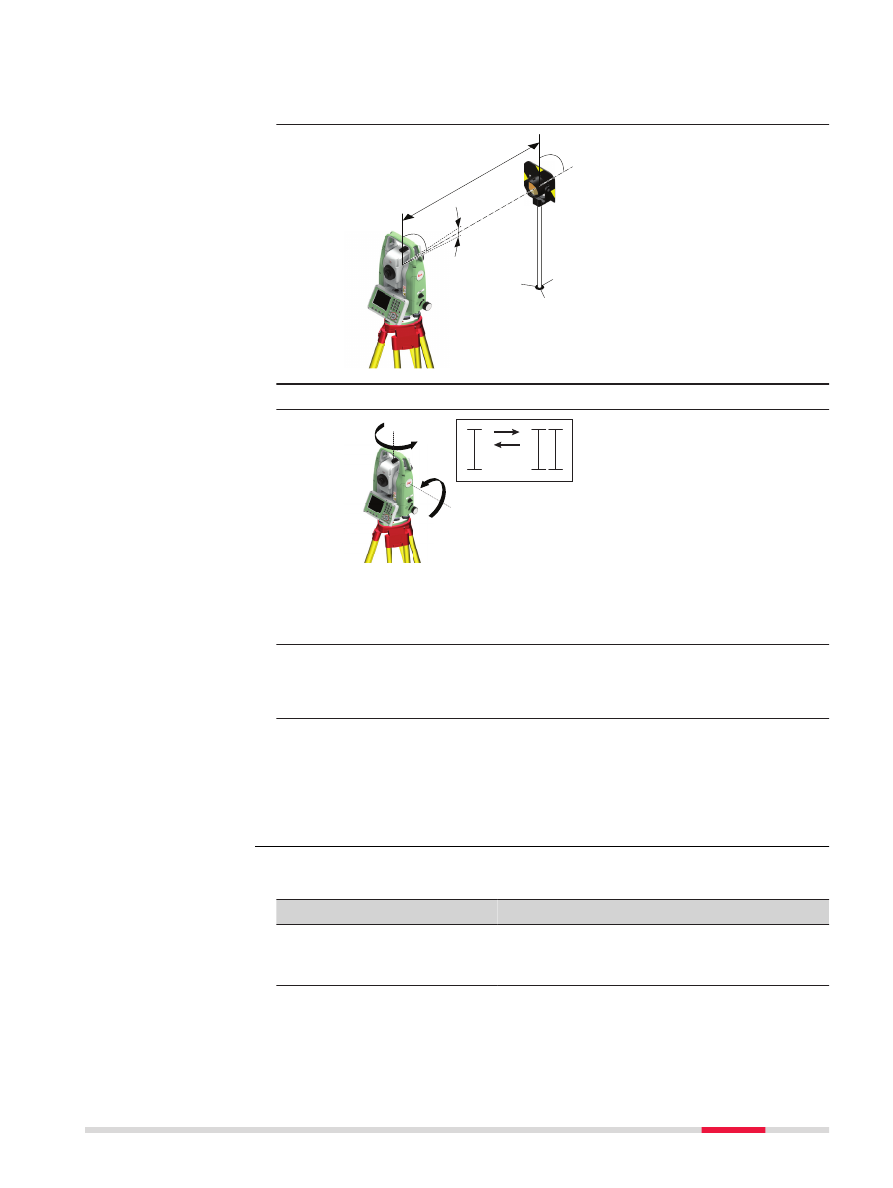

Наведите трубу на точку, находя-
щуюся от инструмента на рас-
стоянии примерно 100 метров и
не более 5° от горизонтальной
плоскости.

Нажмите Запись, чтобы произвести измерения на точку.

0016347_001

180°

Смените круг и повторите изме-
рения на ту же точку.

☞

Для контроля качества наведения на дисплей будут выво-
диться разности отсчетов по горизонтальному и верти-
кальному кругам.

Нажмите Запись для проведения измерений на точку.

☞

Прежние и вновь полученные значения будут выведены
на дисплей.

Далее:
•

Нажмите Доп. для проведения измерений на ту же точку. Окон-
чательные значения погрешностей будут вычисляться как сред-
ние по всем выполненным приемам.

•

Нажмите Далее, чтобы сохранить юстировки или

•

Нажмите ESC без сохранения новых юстировок.

На дисплее могут отображаться следующие важные для работы сообщения и
предупреждения:

Сообщения

Описание

Для поверки выбран
неподходящий
вертикальный угол!

Вертикальный угол отклоняется от линии
визирования. Наведитесь на точку. Подтвер-
дите получение этого соообщения.

Поверки и юстировки

Сообщения

Поверка и юстировка

191

Сообщения

Описание

Недопустимые значения!
Оставлены прежние вели-
чины!

Вычисленные значения не отвечают устано-
вленным допускам. Прежние значения оста-
влены без изменения, а измерения нужно
повторить. Подтвердите получение этого
соообщения.

Для поверки выбран
неподходящий
горизонтальный угол!

Горизонтальный угол при втором круге отли-
чается более чем на 5°. Наведите на точку с
точностью не хуже 5°. Подтвердите получе-
ние этого соообщения.

Превышен предел по вре-
мени!
Повторите поверку!

Интервал времени между измерениями пре-
высил 15 минут. Повторите процесс измере-
ний. Подтвердите получение этого соообще-
ния.

13.4

Юстировка компенсатора

0016348_001

a b

Механическая вертикальная
ось прибора, называемая
также его осью вращения.

Отвесная линия

Продольная составляющая (l)
ошибки компенсатора

Поперечная составляющая (t)
ошибки компенсатора

Ошибки компенсатора (l, t) имеют место тогда, когда вертикальная ось при-
бора и отвесная линия являются параллельными, но нуль-пункт компенсатора
и круглого уровня не совпадают. Процедура калибровки обеспечивает элек-
тронную настройку точки нуля компенсатора.
Продольная составляющая направлена вдоль зрительной трубы, а попереч-
ная - поперек. Они задают оси компенсатора.
На вертикальные углы влияет продольная составляющая (l).
Поперечная составляющая погрешности индекса компенсатора (t) подобна
погрешности оси зрительной трубы. Влияние этой погрешности на точность
измерения горизонтальных углов равна 0 в плоскости горизонта и возрастает
с увеличением значения вертикального угла.

Выберите Настр. из Главного меню

На странице Инструм. выберите Юстировки.

Выберите Компенсатор.

Отгоризонтируйте тахеометр по электронному уровню. Обратитесь к
"4 Работа с инструментом" - "Горизонтирование инструмента шаг за
шагом".

Нажмите Запись для измерений при первом круге. Наводить при-
бор на цель не требуется.

Погрешность индекса
компенсатора

Доступ

Поверки и юстировки

192

Поверка и юстировка

Тахеометр Leica TS03/TS07. Руководство пользователя - часть 12
