Контроль уклона

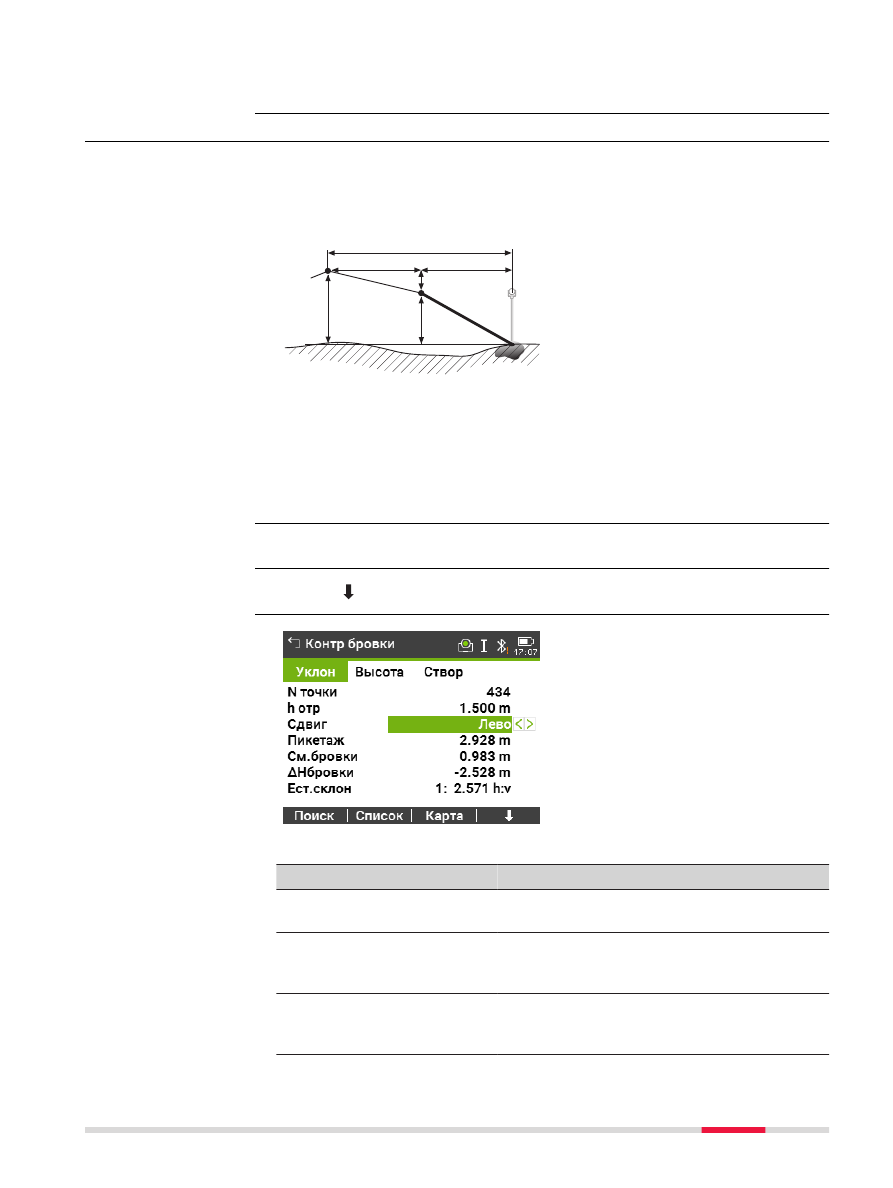

Подприложение Контроль Уклона используется для исполнительного контр-
оля и для получения информации об уклонах, например о нормальной
поверхности. Если параметр Смещение вправо/влево и превышение не
заданы, то точка будет считаться точкой гребня (Hinge point).

TSOX_055

P1 Измеренная точка

Горизонтальный профиль

Заданное смещение

Заданная разность отметок

Точка гребня (бровка)

Имеющийся склон

Естественная поверхность

Смещение относительно
точки гребня

Смещение относительно про-
ектной оси

Превышение относительно
точки гребня

Превышение относительно
проектной оси дороги

Заданный пикетаж и значения приращений не будут учтены.

Нажмите КОН_СКЛ на экране Рзб/Ктр/Скл.

Описание полей

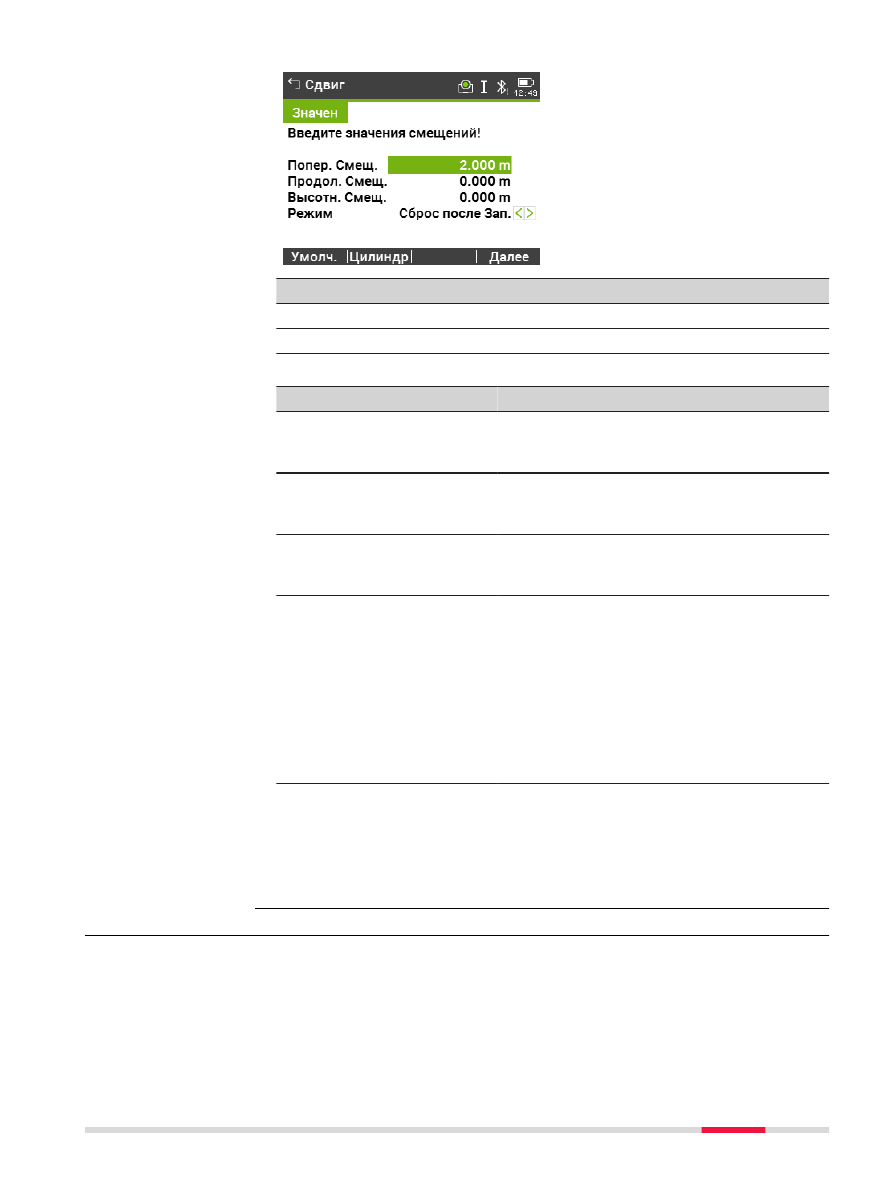

Поле

Опция

Описание

Сдвиг

Выбор из
списка

Заданное горизонтальное смещение. Влево,
Вправо или По центру.

Пикетаж

Только отоб-
ражение дан-
ных

Текущий пикетаж от измеренной точки.

См.бровки

Только отоб-
ражение дан-
ных

Смещение до бровки. Измеренное смеще-
ние относительно горизонтального створа,
включая сдвиг вправо или влево.

Далее

Описание

☞

Доступ

Контр бровки

Прогр.

145

Поле

Опция

Описание

ΔH бровки

Только отоб-
ражение дан-
ных

Превышение относительно точки гребня.
Это разность между заданной отметкой
текущего пикетажа и измеренной отметкой с
учетом заданного превышения.

Естест.скло
н

Только отоб-
ражение дан-
ных

Измеренная величина уклона между изме-
ренной точкой и точкой гребня.

Поворот

Только отоб-
ражение дан-
ных

Наклонное расстояние от измеренной точки
до точки гребня.

Высота

Только отоб-
ражение дан-
ных

Высотная отметка текущей измеренной
точки.

Сдвиг
створа

Только отоб-
ражение дан-
ных

Измеренное смещение относительно горизо-
нтального створа, без учета сдвига вправо
или влево.

ΔH створа

Только отоб-
ражение дан-
ных

Превышение относительно проектной оси
дороги Это разность между заданной отмет-
кой текущего пикетажа и измеренной отмет-
кой без учета заданного превышения.

Aln

Только отоб-
ражение дан-
ных

Наклонное расстояние от измеренной точки
до створа.

•

Нажмите Измер для измерения и записи.

•

Нажмите ESC для возврата на экран Рзб/Ктр/Скл.

•

Нажмите, выбрав ESC для выхода из приложения.

7.14

Ход

7.14.1

Общие сведения

Приложение Ход может быть запущено в демо-режиме 15 раз. После этого
потребуется оплатить и получить лицензионный код.

Приложение Ход предназначено для создания сетей опорных точек в тех слу-
чаях, когда другие методы топографических съемок или выноса проектов в
натуру не могут быть использованы.
Методы приложения Ход включают 2D-трансформацию по Гельмерту, а также
алгоритмы Компаса и правило Теодолита.

Гельмертовская трансформация выполняется по двум опорным точкам.
Этими точками должны быть начальная и конечная точки, либо точка замыка-
ния и станция. Параметры сдвига, поворота и масштабирования будут вычи-
слены и использованы при обработке хода.
Если Вы начинаете выполнять измерения без первого ориентирного измере-
ния, автоматически будет применена трансформация Гельмерта.

Согласно правилу Компаса, координатная невязка будет распределяться про-
порционально длинам сторон хода. При этом предполагается, что наиболь-

Далее

☞

Описание

2D-трансформация по
Гельмерту

Правило Компаса

146

Прогр.

шие погрешности возникают при больших длинах сторон. Данный метод также
предполагает, что уровень точности угловых и линейных измерений примерно
одинаков.

Координатная невязка будет распределяться с учетом изменений Y и X. Этот
метод предполагает, что углы измерялись точнее, чем расстояния.

Начало работы и настройка приложения Ход.

Введите данные о станции.

Выберите начальный метод.

Проведите измерения на заднюю точку или сразу приступайте к
шагу 5.

Выполните измерения на переднюю по ходу точку.

Измерьте углы нужным числом приемов.

Перенесите инструмент на очередную по ходу станцию.

•

При проложении хода можно также делать измерения на боковые и контр-
ольные точки, но в уравнивание контрольные точки включаться не будут.

•

По завершении проложения хода результаты будут выведены на дисплей
и можно будет запустить его уравнивание.

7.14.2

Запуск и настройка Программы Ход

Выберите Прилож. из Главного меню.

Выберите Ход из Программы меню .

Выполните преднастройку приложения.

•

F1 Выбор проекта:
Для каждого проекта может быть задан только один ход. Если в
выбранном проекте уже имеется регулируемый или закончен-
ный ход, то нужно задать другой проект. Обратитесь к разделу
"6 Приложения - начало работы".

•

F2 Допуски:
Исп. допуски: Да для ввода допусков.
Можно задать следующие допуски: расхождение между полу-
ченным в результате измерений дирекционным углом на конеч-
ную точку привязки и его вычисленным по координатам значе-
нием, расхождение между измеренным и известным расстоя-
нием до конечной точки привязки, и расхождения известных и
вычисленных координат в плане и по высоте. Если в результа-
тах уравнивания или в наблюдениях на контрольную точку
будет обнаружен выход за эти допуски, то на дисплей выво-
дится диалоговое окно с предупреждением об этом.
Нажмите Далее для сохранения допусков и возврата к экруану
преднастроек.

Выберите F4 Запуск для запуска приложения.

До начала работы удалите из памяти более данные, чтобы освободить место
для записи новых. Если в памяти окажется недостаточно свободного места, то

Правило Теодолита

Ход шаг за шагом.

Ход опции

Доступ

☞

Прогр.

147

измерения по ходу и результаты обработки будет некуда записывать! Сообще-
ние об этом выдается, когда в памяти остается менее 10% свободного места.

Описание полей

Поле

Опция

Описание

Номер хода

Редактируе-
мое поле

Имя нового хода.

Описание

Редактируе-
мое поле

При желании можно дать описание.

Оператор

Редактируе-
мое поле

Имя пользователя, который будет проклады-
вать новый ход.

Метод

З'П'П"З"

Измерения на все точки выполняются при
круге лево, затем при круге право в обрат-
ном порядке.

З'З"П"П'

Сначала выполняются измерения на
заднюю точку при двух кругах (круг лево,
затем круг право). Другие точки измеряются
в чередующемся порядке кругов.

З'П'

На все точки измерения выполняются при
одном положении круга (круг лево).

Число прие-
мов

Выбор из
списка

Число приемов. Ограничено десятью.

Исп.доп.КЛ-
КП

Выбор из
списка

Подтверждение использования допуска для
измерений, проводимых при двух кругах. Он
проверяет допустимость расхождения
между этими измерениями. При выходе за
установленный допуск на дисплей выдается
предупреждение об этом.

Дпск.на КЛ-
КП

Редактируе-
мое поле

Значение допустимого расхождения между
измерениями при обоих кругах.

Далее
Нажмите Далее для подтверждения настроек хода и перехода на экран Вве-
дите данные о станции!.

Описание полей

Поле

Опция

Описание

Станция

Редактируе-
мое поле

Идентификатор станции.

h инстр

Редактируе-
мое поле

Высота инструмента.

Описание

Редактируе-
мое поле

Здесь, при необходимости, можно дать опи-
сание станции.

Ход должен обязательно начинаться с твердой точки.

Настройка хода

Измерение хода - Вве-
дите данные о стан-
ции!

☞

148

Прогр.

Нажмите Далее для подтверждения данных о станции и перехода на экран
Ход - Выбор.

7.14.3

Выполнение измерений по ходу

Из экрана Ход - Выбор выберите следующее:
•

F1 Без известной задней точки: Начинает ход без известной задней
точки. Измерения начинаются с наблюдений на переднюю точку.

•

F2 С известной задней точкой: Начинает ход с известной задней точкой.

•

F3 С известным азимутом: Начинает ход с заданным пользователем
направлением.

Начинает ход без известной задней точки
•

Измерения начинаются без наблюдений с твердой точки начала хода на
другую твердую точку,

•

Завершаются на другом твердом пункте, либо путем измерений на пере-
днюю по ходу твердую точку.

Если координаты первой станции неизвестны, то приложение Уст-ка станц
может быть запущено перед ходом. По завершении хода (прямой задачи)
будет применена трансформация Гельмерта.
Если ход висячий, все вычисления базируются на ориентирном дирекционном
угле.

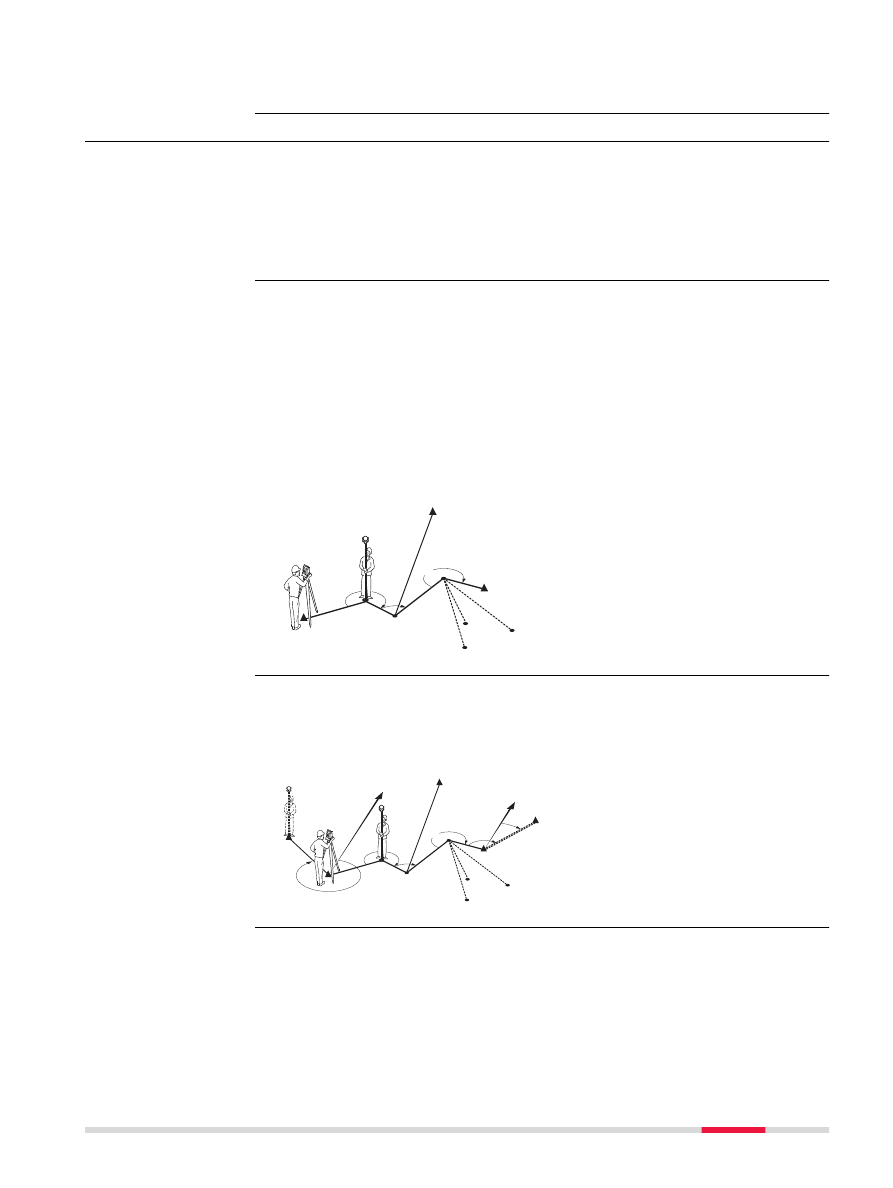

TSOX_060

TP3

TP2

TP1

C1, C3

Контрольные точки

Контрольная точка

P1-P3

Точки хода

TP1-TP3

Съемочные точки

Начинает ход с известной задней точкой
•

Измерения начинаются с наблюдений на твердую точку.

•

Завершите прокладку хода на твердой точке и, по возможности, наблюде-
ниями на другой твердый пункт.

TP3

TP2

TP1

TSOX_059

C1, C2

Контрольные точки

C4, C5

Контрольные точки

Контрольная точка

P1-P3

Точки хода

TP1-TP3

Съемочные точки

Северное направле-
ние

Начать ход с точки, имеющей известный дирекционный угол
•

Установите прибор на известной точке, наведитесь на известное направ-
ление (например, шпиль колокольни) и задайте это направление как
опорное. Часто так задают направление на 0.

•

Завершайте ход на известной точке или на точке хода (тогда необходимо
выполнить измерение на известную точку). Обратитесь к разделу "7.14.5
Завершение хода".

Далее

Доступ

Без известной задней
точки

С известной задней
точкой

Дирекционный угол
известен

Прогр.

149

Если использовать текущее направление, например, из приложения Уста-
новка, то просто подтвердите предлагаемый горизонтальный угол на экране
Уст. Hz!.

Описание полей

Поле

Опция

Описание

Задн Тч

Редактируе-
мое поле

Имя задней по ходу точки.

Примечание

Редактируе-
мое поле

Описание задней точки.

Станция

Редактируе-
мое поле

Идентификатор станции.

Далее
В зависимости от выбранного метода после измерений экран остается актив-
ным для измерения Набл. Зад Тч на заднюю точку при втором круге или
появится экран Набл. ПерТч для измерений на переднюю точку.

Далее
В зависимости от выбранного метода проложения после измерений экран
Набл. ПерТч экран остается активным для визирования на переднюю точку
при втором круге или появляется экран Набл. Зад Тч для измерения на
заднюю точку.

Для завершения нажмите ESC для выхода из экрана визирования на пере-
днюю или заднюю точки. Появится экран Продолжить с....

Поле

Описание

F1 Повторить посл. изме-
рение

Повтор последнего измерения на заднюю
или переднюю точку. При нажатии на эту
кнопку последний результат будет удален из
памяти.

F2 Повтор всех изм. на
станции

Переход в окно наблюдений на самую пер-
вую точку. Последние измерения на этой
станции будут стерты из памяти.

F3 Выход из программы

Возвращает к экрану Прилож. Меню. При
этом данный ход остается активным и его
проложение можно будет возвобновить
позднее. Последние измерения на данной
станции будут стерты из памяти.

F4 Предыдущ.

Возвращает на предыдущий экран где была
нажата ESC.

Переключение между окнами наблюдений на заднюю и переднюю точку
выполняется системой согласно заданным настройкам измерений несколь-
кими приемами.

Измерения хода -
Набл. Зад Тч

Измерения хода -
Набл. ПерТч.

Прерывание приема
наблюдений

Продолжить с...

Повторные измерения
в приемах

150

Прогр.

Число приемов и положение ветикального круга относительно зрительной
трубы индицируются в правом верхнем углу окна. Например 1/I означает, что
выполняется первый прием при положении круга I.

7.14.4

Продолжение работы

Когда количество заданных приемов достигнуто экран Ход - Выбор появится
автоматически. Контроль точности измерений. Можно включить конкретный
прием в обработку или задать его повторение.

На экране Ход - Выбор выберите опцию продвижения вперед по ходу или
нажмите ESC назад для перехода к предыдущей станции.

Поле

Описание

F1 Боковые точки

Эта возможность позволяет выполнять
съемку прилегающей местности в процессе
прокладки хода. Измеренные точки сохраня-
ются со значком Ход. После выполнения
уравнивания хода, координаты таких точек
будут автоматически обновлены.

За
мкн

Для выхода из экрана и возврата на
экран Ход - Выбор.

F2 Переход на следующую
станцию

Перенесите инструмент на очередную по
ходу станцию. При этом выключать инстру-
мент необязательно. Если инструмент был
выключен и затем включен позже, то
появится сообщение Еще не закончен или
Обработан предыдущий ход Вы действи-
тельно хотите начать новых ход? все
предыдущ Результаты будут перезапи-
саны. Выбрав Да, откроется программа Ход
и позволит продолжить на новой станции.

Начальный экран для начала работы на сле-
дующей станции похож на экран Ввод
станц.. Идентификатор прежней передней
точки, наблюдавшейся с предыдущей стан-
ции автоматически присваивается новой
станции.

Выполните все измерения на заднюю и
переднюю по ходу точки заданным количе-
ством приемов.

F3 Измерения Контр. Точек

Эти измерения дают возможность регулярно
проверять, не выходит ли ход за устано-
вленные для него допуски. Контрольные
точки в обработку и уравнивание хода не
включаются, но все результаты измерений
контрольных точек сохраняются в памяти.

Выполнено заданное
число приемов

Продвижение вперед
по ходу

Прогр.

151

Поле

Описание

Введите идентификатор контрольной
точки и высоту установки отражателя на
ней.

Нажмите Далее для перехода к следую-
щему экрану.

Выполните измерения на контрольную
точку. На дисплее появятся расхожде-
ния по всем трем координатам.

При выходе за допуски, заданные для Про-
граммы Ход на дисплее появится предупре-
ждение об этом.

Далее
Завершить ход возможно, выбрав Замкн на экране Набл. ПерТч после изме-
рений на известную заднюю точку, но перед измерениями на переднюю точку.

7.14.5

Завершение хода

Завершить ход возможно, выбрав Замкн на экране Набл. ПерТч после изме-
рений на известную заднюю точку, но перед измерениями на переднюю точку.

Поле

Описание

F1 С известной конечной
станции на известную при-
вяз. точку

Замыкание хода путем измерений с конеч-
ной твердой точки на привязочную твердую
точку.
Этот вариант применим в тех случаях, когда
конечная точка хода имеет известные коор-
динаты, и замыкание хода производится с
нее путем наблюдений на твердый пункт.

☞

При выборе этого варианта обяза-
тельно выполнять измерения рас-
стояний.

Введите данные по обеим точкам.

Выполните измерения на точку замыка-
ния хода.

На дисплее появятся результаты вычи-
слений.

F2 Замыкание на
тв.конеч.точку

Замыкание хода измерениями на твердую
точку.
Используется при установке инструмента на
точке с неизвестными координатами, но при
этом координаты точки замыкания хода
известны.
1.

Введите данные о точке.

Выполните измерения на точку замыка-
ния хода.

На дисплее появятся результаты вычи-
слений.

Доступ

Завершить ход

152

Прогр.

Поле

Описание

F3 Только на конечной
станции

Завершение хода просто на последней стан-
ции.
Используется при установке инструмента на
точке завершения хода с известными коор-
динатами.
1.

Введите данные о точке.

На дисплее появятся результаты вычи-
слений.

F4 Без замыкания

Ход будет висячим. Последней станции хода
при этом не будет.
1.

На дисплее появятся результаты вычи-
слений.

Выберите опцию из меню Завершить ход, чтобы перейти на экран Рзт хода.

Клавиша

Описание

Уравн.

Запуск уравнительных вычислений. Кнопка недоступна,
если ход не был замкнут.

См.Дпск

Просмотр установленных для хода допусков.

Бок. тчк

Измерения на боковые точки.

КонХода

Запись результатов и завершение хода.

Описание полей

Поле

Опция

Описание

Номер хода

Только отоб-
ражение дан-
ных

Имя хода.

Нач. стан-
ция

Только отоб-
ражение дан-
ных

Идентификатор начальной станции.

Кон. стан-
ция

Только отоб-
ражение дан-
ных

Идентификатор конечной станции.

Число стан-
ций

Только отоб-
ражение дан-

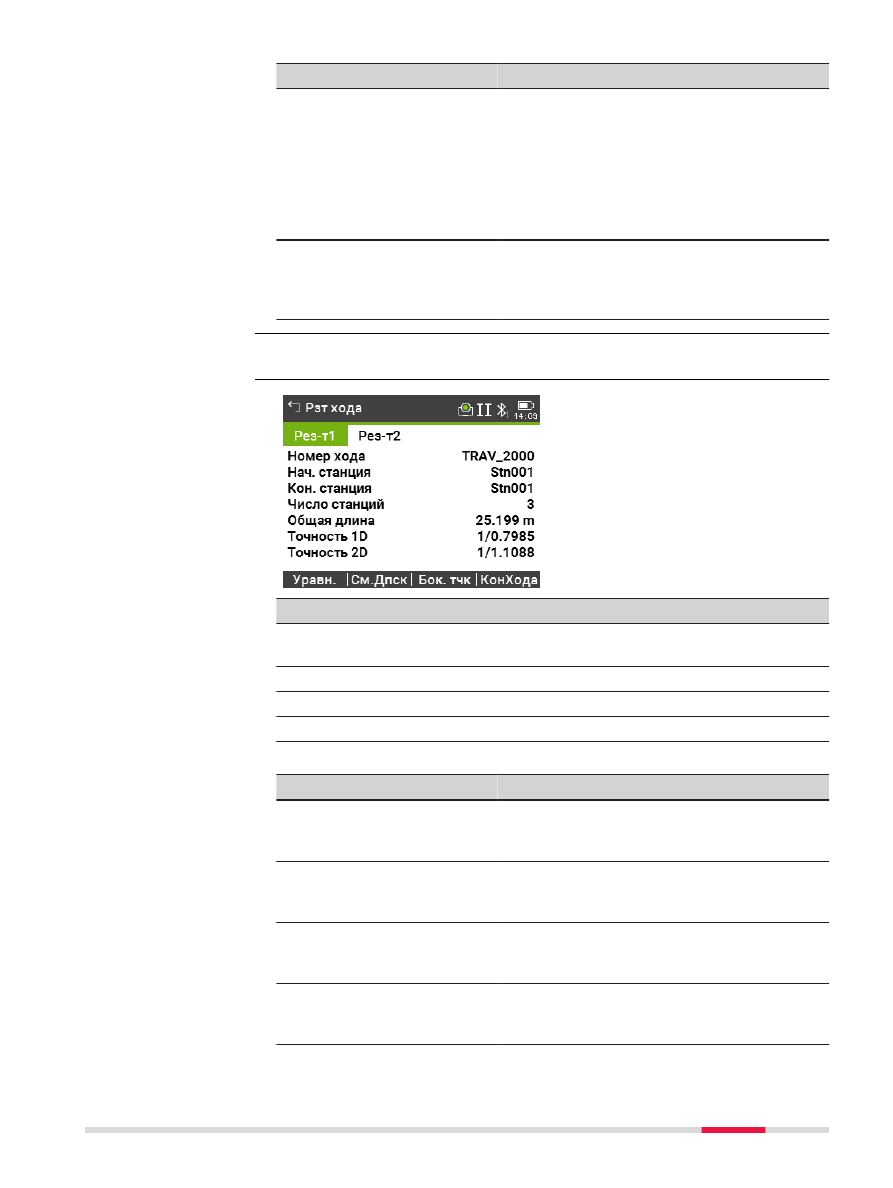

ных

Число станций в ходе.

Далее

Рзт хода

Прогр.

153

Поле

Опция

Описание

Общая
длина

Только отоб-
ражение дан-
ных

Общая длина хода.

Точность 1D

Только отоб-
ражение дан-
ных

Формула:

(

Длина хода

)

Невязка высоты

Точность 2D

Только отоб-
ражение дан-
ных

Формула:

(

Длина хода

)

Линейная невязка

Лин.
невязка

Только отоб-
ражение дан-
ных

Продольный сдвиг

Угл.невязка

Только отоб-
ражение дан-
ных

Незамыкание по углам.

ΔY,
ΔX,
ΔH

Только отоб-
ражение дан-
ных

Вычисленные координаты.

Далее
Нажмите Уравн. на экране Рзт хода для уравнивания.

Описание полей

Поле

Опция

Описание

Число стан-
ций

Только отоб-
ражение дан-
ных

Число станций в ходе.

Угл.невязка

Только отоб-
ражение дан-
ных

Незамыкание по углам.

Распр.невяз
.

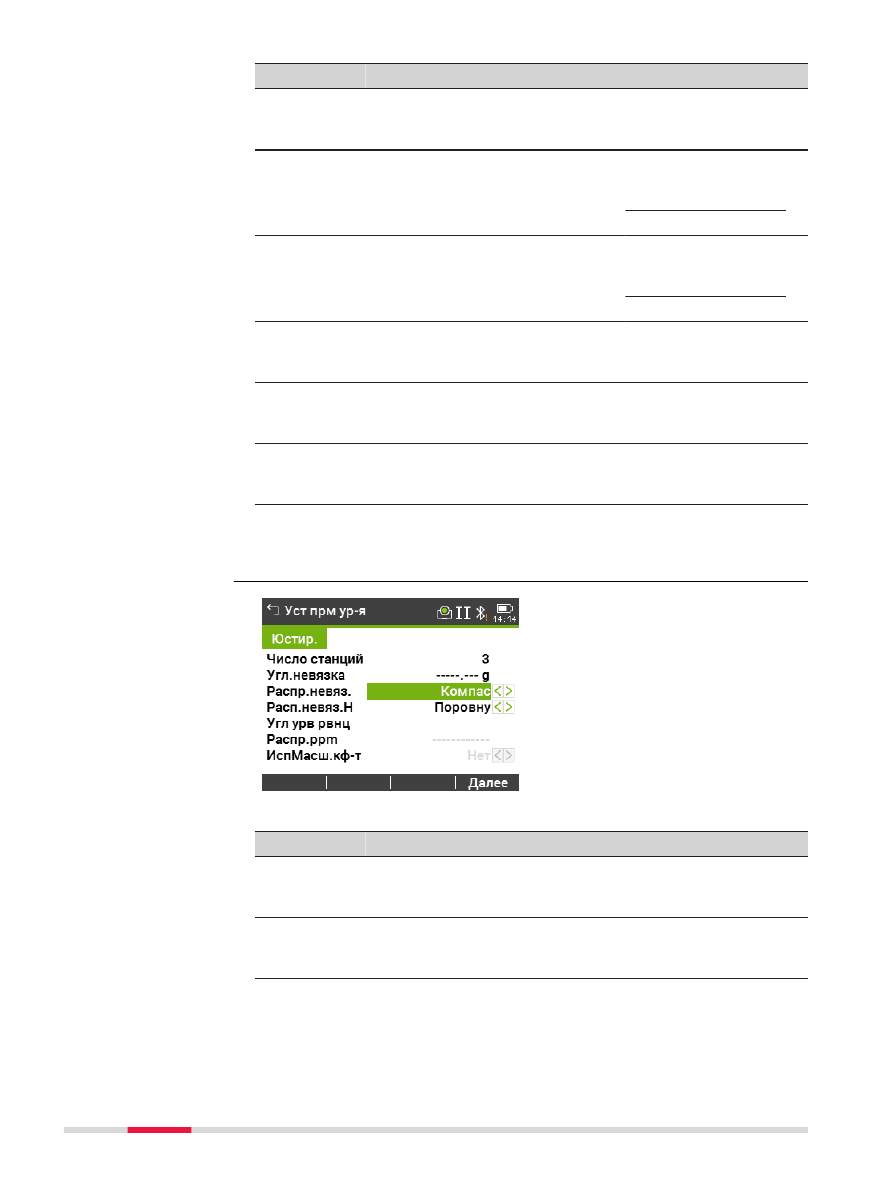

Условия распределения невязок.

☞

Угловая невязка распределяется
поровну.

Уст прм ур-я

154

Прогр.

Поле

Опция

Описание

Компас

Для ходов, где точность угловых и линейных
измерений сравнительно одинакова.

Теодолит

Для ходов, где уровень точности угловых
измерений выше, чем линейных.

Расп.невяз.
Н

Выбор из
списка

Невязка по высоте может распределяться
либо поровну, либо пропорционально дли-
нам сторон, либо не распределяться
вообще.

Распр.ppm

Только отоб-
ражение дан-
ных

Это значение PPM, определенное по вычи-
сленному расстоянию между начальной и
конечной точкой, разделенное на измерен-
ное расстояние.

ИспМасш.кф
-т

Выбор из
списка

Использовать распределение вычисленной
ppm.

•

В зависимости от количества измеренных точек вычисления могут зани-
мать различное время. Во время вычислений на дисплей выводятся раз-
личные сообщения.

•

Уравненные точки будут храниться в памяти как твердые, но к их иденти-
фикатору будет впереди будет добавляться дополнительный символ.
Например, точка BS-154.B после уравнивания будет записана как
CBS-154.B.

•

После уравнивания Ход будет произведен выход из приложения и
система вернется в Главное Меню.

На дисплее могут отображаться следующие важные для работы сообщения и
предупреждения:

Сообщения

Описание

Внутр. память почти пере-
полнена! Хотите продол-
жить?

Это сообщение выводится в том случае,
когда в памяти остается менее 10% свобод-
ного места. До начала работы удалите из
памяти не нужные более данные, чтобы
освободить место для записи новых. Если в
памяти окажется недостаточно свободного
места, то измерения по ходу и результаты
обработки будет некуда записывать!

Данный проект уже содер-
жит Уравненный ход.
Выберите другой проект!

Для каждого проекта может быть задан
только один ход. Следует выбрать другой
проект.

Еще не закончен или Обра-
ботан предыдущий ход
Хотите продолжить?

Приложение Ход закроется без замыкания
хода. Прокладку хода можно продолжать с
новой станции, можно оставить ход незакон-
ченным, либо начать новый ход с переза-
писью всех данных незаконченного хода.

Вы действительно хотите
начать новых ход? все
предыдущ Результаты
будут перезаписаны

При утвердительном ответе на этот запрос
будет начат новый ход с перезаписью всех
данных незаконченного хода.

☞

Сообщения

Прогр.

155

Сообщения

Описание

Переделаем последнюю
станцию? Предыдущие
результаты будут переза-
писаны новыми!

При утвердительном ответе на этот запрос
произойдет возврат в окно наблюдений на
первую точку с предыдущей станции.
Последние измерения на этой станции будут
стерты из памяти.

Выйти из программы Ход?
Текущие данные о станции
будут утеряны!!!

Выход из приложения вернет в Главное
меню. Впоследствии можно вернуться к
продолжению прокладки хода, но данные о
текущей станции будут утеряны.

Недопустимые значения!

Превышены заданные допуски измерений.
При отрицательном ответе на этот запрос
можно заново выполнить вычисления.

Точки хода перевычис-
лены и заново записаны…

Это информационное сообщение выдается
по завершении процесса уравнивания.

7.15

Тоннель

Обратитесь к отдельному руководству "Leica TS03/TS07 Приложение Тун-
нель".

☞

156

Прогр.

Избранное

8.1

Общие сведения

В Избранное можно зайти с помощью:

Клавиша

Описание

Открывает Избранное Меню и функция может быть
выбрана и активирована.

Активирует специальную функцию, назначенную для кла-
виши. Любая функция из Избранное Меню может быть
назначена для этих клавиш. Обратитесь к разделу "5.1 Раб.
настр.".

☞

Символ, не доступный в избранном, будет отображаться вычеркну-
тым.

Избранное

Описание

Возврат в Главное меню.

Гл. меню

Отображает лазерный центрир и электронный уровень.
Обратитесь к разделу "Горизонтирование инструмента шаг
за шагом".

Уровень

Обратитесь к разделу "8.2 Сдвиги целевой точки".

Сдвиг

Удаление последнего записанного блока данных. Таким бло-
ком может быть набор данных измерений или блок кодов
объектов.

☞

Удаление последней записи не может быть отме-
нено! Только записи, записанные в Съемка могут
быть удалены.

Удал Зап

Начинает кодирование при выборе кода из списка кодов или
вводе нового кода. Такая же функциональность, как и у
горячей клавиши Код.

СвобКоды

Обратитесь к разделу "5.13 Защита прибора с PIN".

Блок PIN

Переключение режимов работы дальномера EDM. Обрат-
итесь к разделу "5.5 Настр EDM".

Отр/Ботр

Включение или отключение подсветки целевой точки лазер-
ным лучом.

Лаз.Визир

Обратитесь к разделу "8.5 EDM-слежение".

EDM-слеж

Индикация силы отраженного сигнала.

Описание

Избранное

157

Избранное

Описание

СигнОтраж

Передача H. Обратитесь к разделу "7.2 Уст-ка станц".

Перед H

Обратитесь к разделу "8.3 Скрытая точка".

Скрытая тчк

Обратитесь к разделу "8.4 Косвенные измерения".

Косв.измер.

Обратитесь к разделу "8.6 Проверка Задней Точки".

КонтрЗадТч

Создание эскиза на виртуальной бумаге. Обратитесь к раз-
делу "8.7 SketchPad".

Абрис

Включение-выключение сенсорного экрана. Доступно для
TS07.

Сенсор

Единицы
расст.

Выбор единиц измерения расстояний. Для пользователь-
ских кнопок.

8.2

Сдвиги целевой точки

8.2.1

Общие сведения

С помощью этой функции можно определять координаты точки, на которой
невозможно установить отражатель или на которую невозможно навести
трубу тахеометра. Значения сдвигов (продольный, поперечный и по высоте)
можно ввести с клавиатуры. При этом выполняются расчеты углов и расстоя-
ний для определения положения целевой точки.

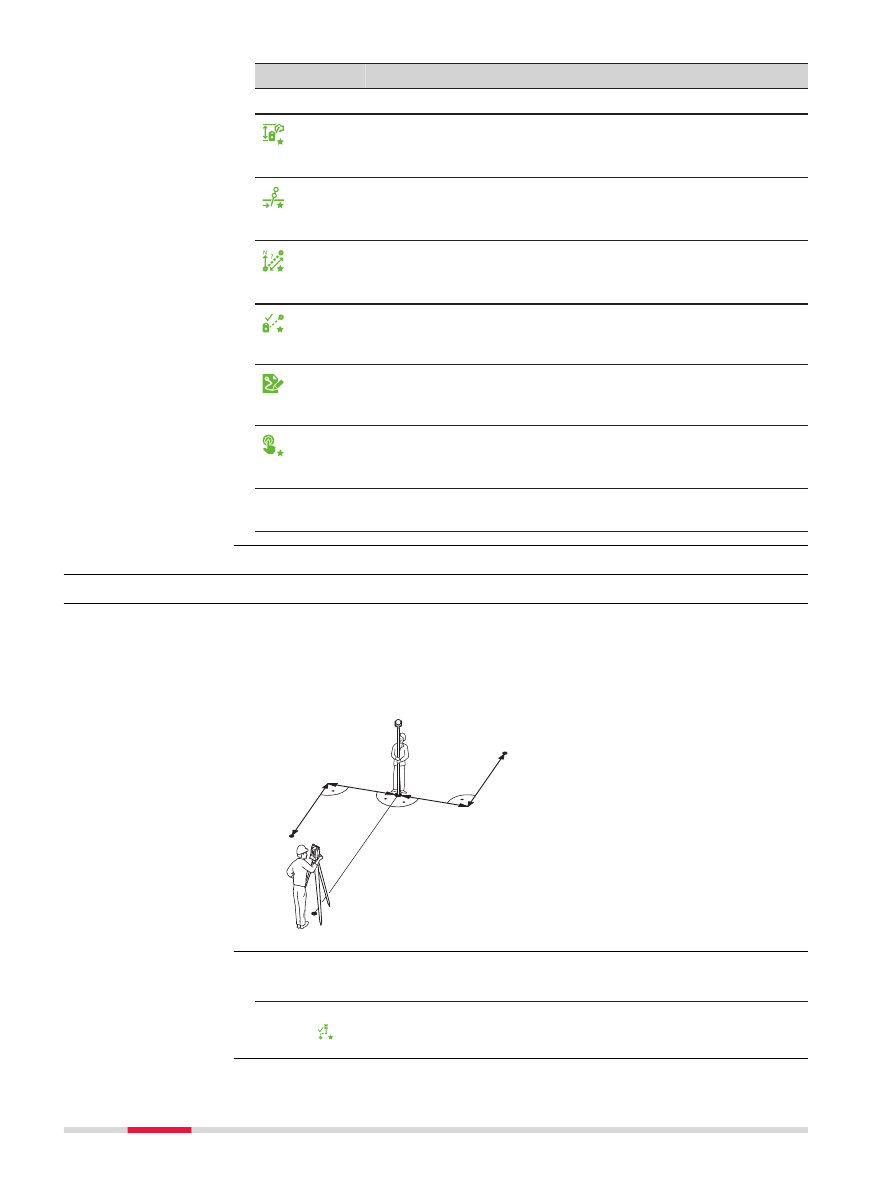

TSOX_022

d1-

d1+

d2-

d2+

Точка стояния

Измеренная точка

Вычисленное с учетом
сдвигов положение точки

d1+

Продольный сдвиг, полож

d1-

Продольный сдвиг, отриц

d2+

Поперечный сдвиг, полож

Поперечный сдвиг, отриц

Нажмите Избранную клавишу внутри любого приложения.

Выберите Сдвиг из Избранное Меню.

Описание

Доступ

158

Избранное

Клавиша

Описание

Умолч.

Для сброса всех значений на 0.

Цилиндр

Ввод параметров цилиндрического сдвига.

Описание полей

Поле

Опция

Описание

Попер.
Смещ.

Перпендикулярный сдвиг. Имеет знак плюс,
если сдвинутая точка находится правее
измеренной точки.

Продол.
Смещ.

Продольный сдвиг. Имеет знак плюс, если
сдвинутая точка находится за только что
измеренной точкой.

Высотн.
Смещ.

Смещение по высоте. Имеет знак плюс,
если отметка сдвинутой точки больше, чем
отметка точки измеренной.

Режим

Период времени, в течение которого пара-
метры сдвига будут применимы.

☞

Значения смещений все время
сбрасываются к 0 при выходе из
приложения.

Сброс после
Зап.

Значения сдвигов переустанавливаются на 0
после записи точки.

Цилиндр

Значения сдвигов постоянны для всех буду-
щих измерений.

•

Нажмите Далее для вычисления правильных значений и возврата в при-
ложение, во время работы в котором вы до этого работали. Исправлен-
ные значения углов и расстояний выводятся на дисплей сразу после того,
как будут измерены или взяты из памяти.

•

Нажмите Цилиндр для ввода цилиндрического сдвига. Обратитесь к раз-
делу "8.2.2 Цилиндрический сдвиг".

8.2.2

Цилиндрический сдвиг

Эта подпрограмма позволяет определять координаты центральной точки объ-
ектов, имеющих цилиндрическую форму, и радиус этого цилиндра. Выполните
измерение горизонтального угла между точками на левом и правом краях
такого объекта, а также расстояние до него.

Укажите значения
сдвигов

Описание

Избранное

159

Hz2

Hz1

TSOX_023

Точка установки инструмента (станция)

Центральная точка циллиндра

Hz1

Отсчет по горизонтальному кругу на точку левого края объекта

Hz2

Отсчет по горизонтальному кругу на точку правого края объекта

Расстояние до точки объекта, расположенной между левым и
правым краем

Радиус цилиндра

Азимут между направлениями Hz1 и Hz2.

Нажмите Цилиндр на экране Сдвиг.

Клавиша

Описание

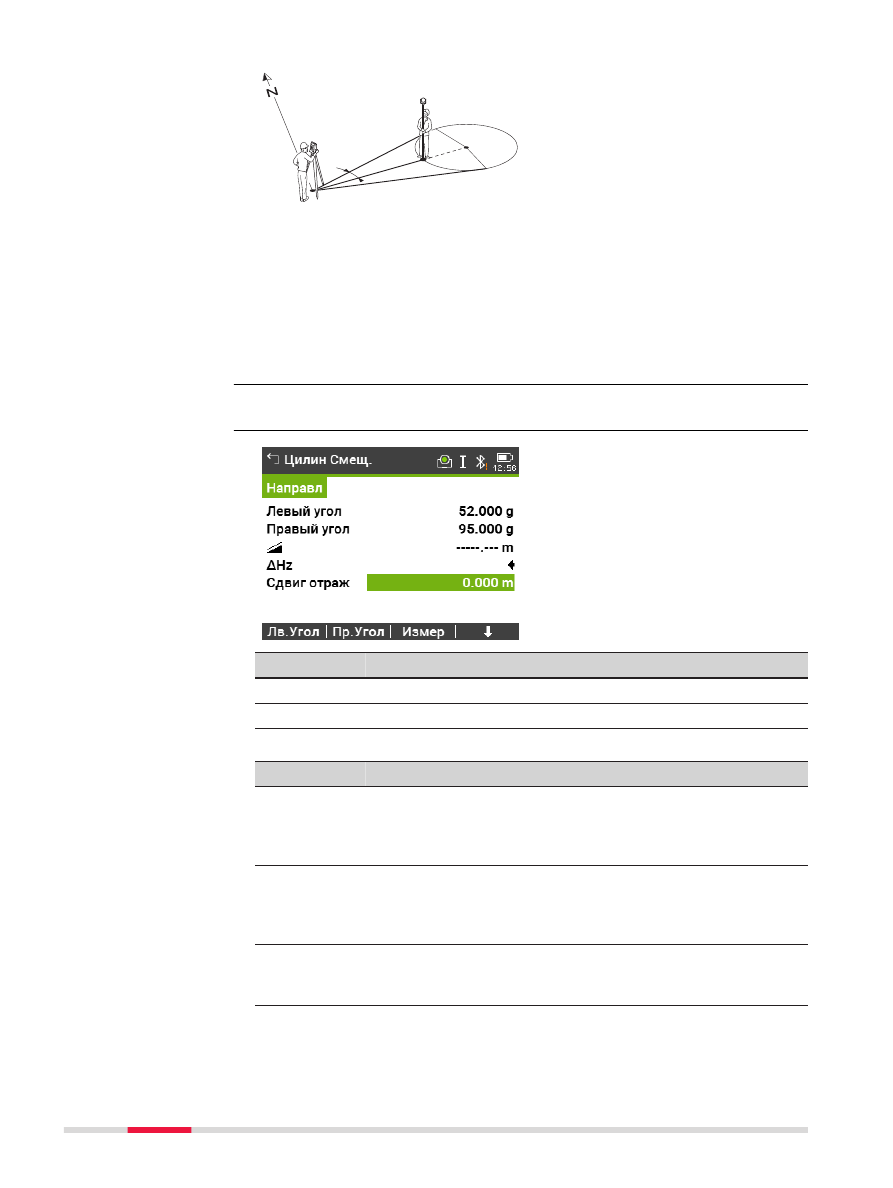

Лв.Угол

Измерение на левый край объекта.

Пр.Угол

Измерение на правый край объекта.

Описание полей

Поле

Опция

Описание

Левый угол

Только отоб-
ражение дан-
ных

Измеренное горизонтальное направление на
левый край объекта. Используя вертикаль-
ную нить сетки нитей наведитесь на левую
часть объекта, затем нажмите Лв.Угол.

Правый
угол

Только отоб-
ражение дан-
ных

Измеренное горизонтальное направление на
правый край объекта. Используя вертикаль-
ную нить сетки нитей наведитесь на правую
часть объекта, затем нажмите Пр.Угол.

ΔHz

Только отоб-
ражение дан-
ных

Угол наведения. Поверните инструмент в
направлении центральной точки цилиндри-
ческого объекта так, чтобы

DHz равен 0.

Доступ

Цилин Смещ.

160

Избранное

Тахеометр Leica TS03/TS07. Руководство пользователя - часть 10
