7.12

Road 2D

Дорога 2D - это приложение, используемое для съемки или разбивки точек
относительно заданного элемента. Таким элементом может быть прямая, дуги
или клотоида. В качестве данных могут быть пикетаж, шаг разбивки и сдвиги
(влево или вправо).

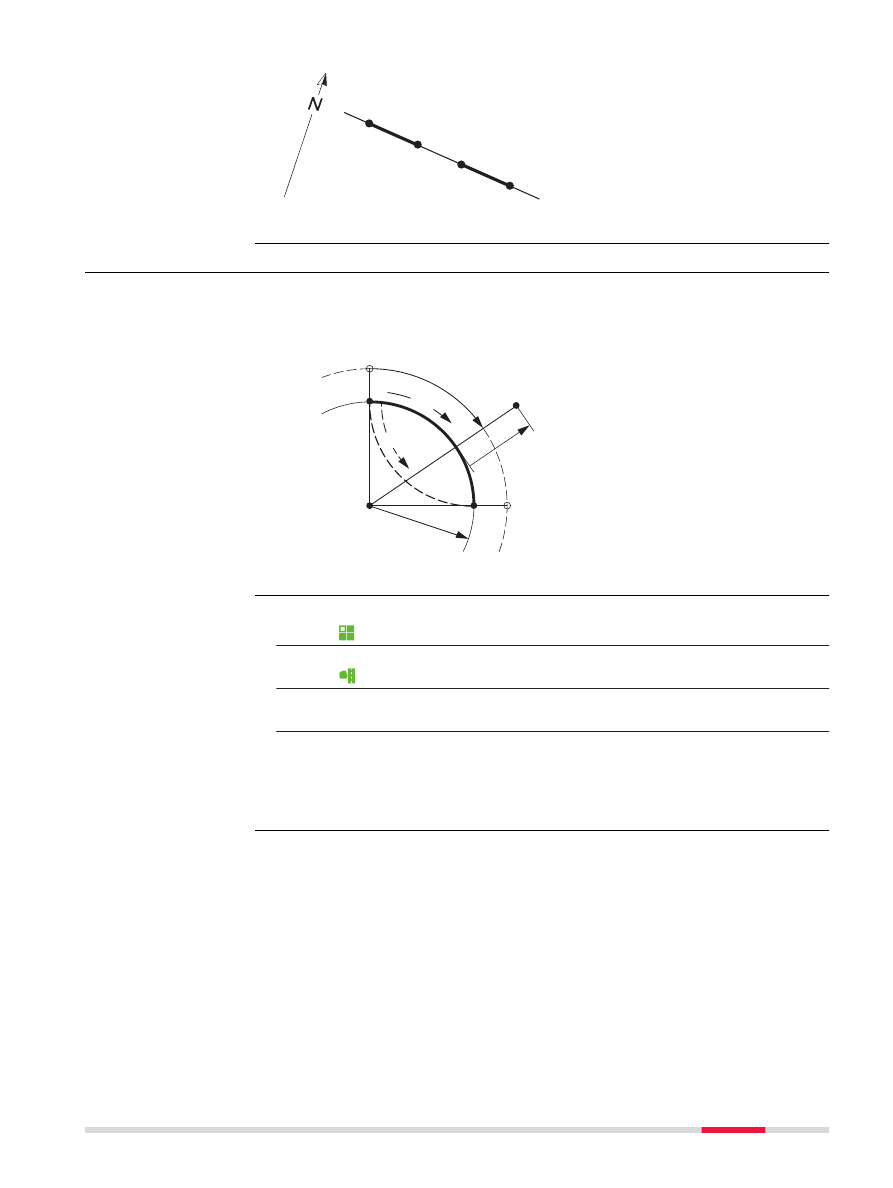

TSOX_132

P0 Центр

P1 Начальная точка дуги
P2 Конечная точка
P4 Точка для разбивки на мест-

ности

Против часовой стрелки

По часовой стрелке

c+ Расстояние по кривой от ее

начала

Сдвиг от кривой по перпенди-
куляру

Радиус дуги

Выберите Прилож. из Главного меню.

Выберите Дорога 2D из Программы Меню.

Выполните преднастройку приложения. Обратитесь к разделу "6
Приложения - начало работы".

Выберите тип элемента:

•

Прямая

•

Кривая

•

Спираль

Описание

Доступ

Прогр.

129

TSOX_119

d = 112.000

d = 122.000

d = 132.000

d = 155.000

d = 102.000

Прямая

Переходная кривая

Кривая

Радиус

Сдвиг влево

Сдвиг вправо

Приращение

Пикетаж

Введите с клавиатуры, измерьте или выберите из памяти началь-
ную и конечную точки.

Для определения криволинейных и спиральных элементов появл-
яется экран Дорога 2D.

Для элементов дуги:

•

Задайте радиус и направление дуги (по
ЧС или против ЧС).

•

Нажмите Далее.

Для элементов кло-
тоиды:

•

Выберите используемый метод Рад/
Парам или Рад/Длина.

•

Введите радиус и параметр, либо
радиус и длину, в зависимости от
выбранного метода.

•

Выберите тип и направление клотоиды.

•

Нажмите Далее.

Компоненты

Задание элементов

130

Прогр.

TSOX_112

Спиралевидный

Входная кло-
тоида

Выходная кло-
тоида

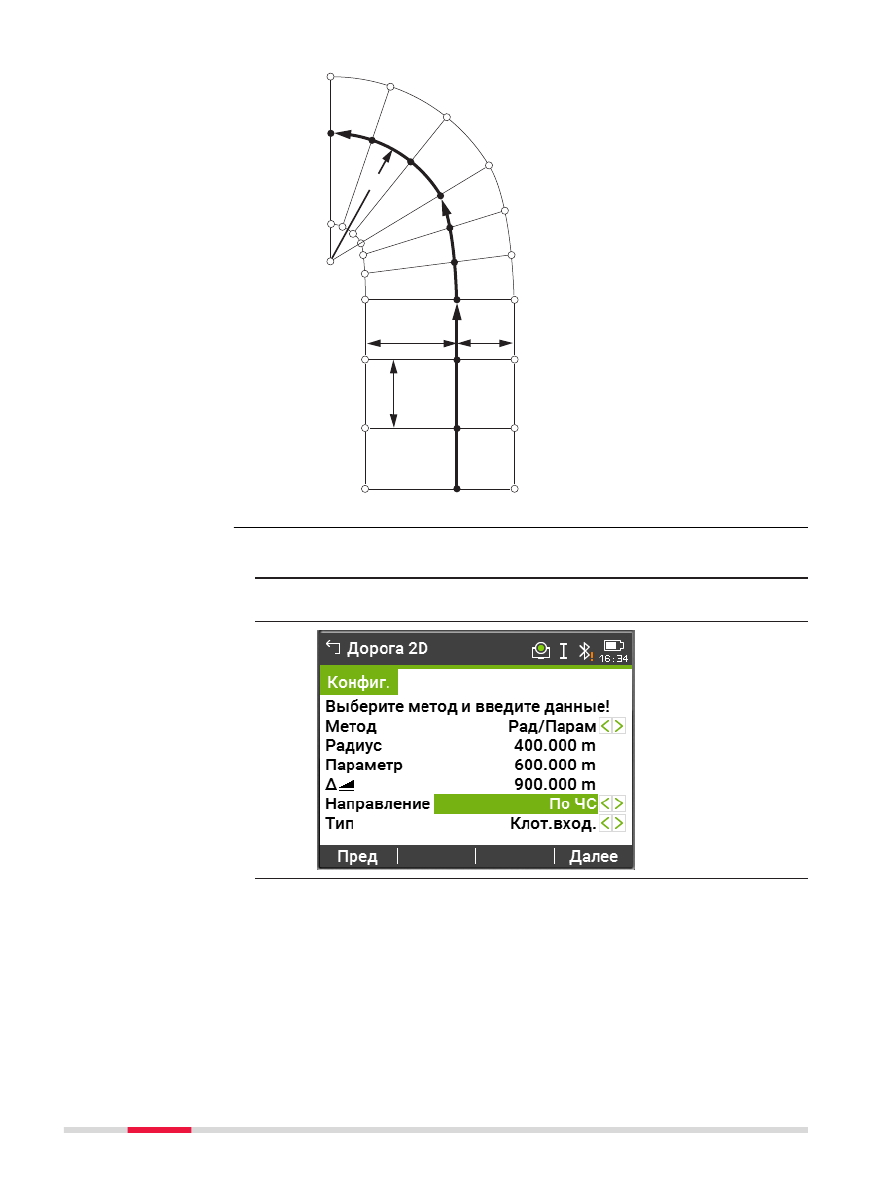

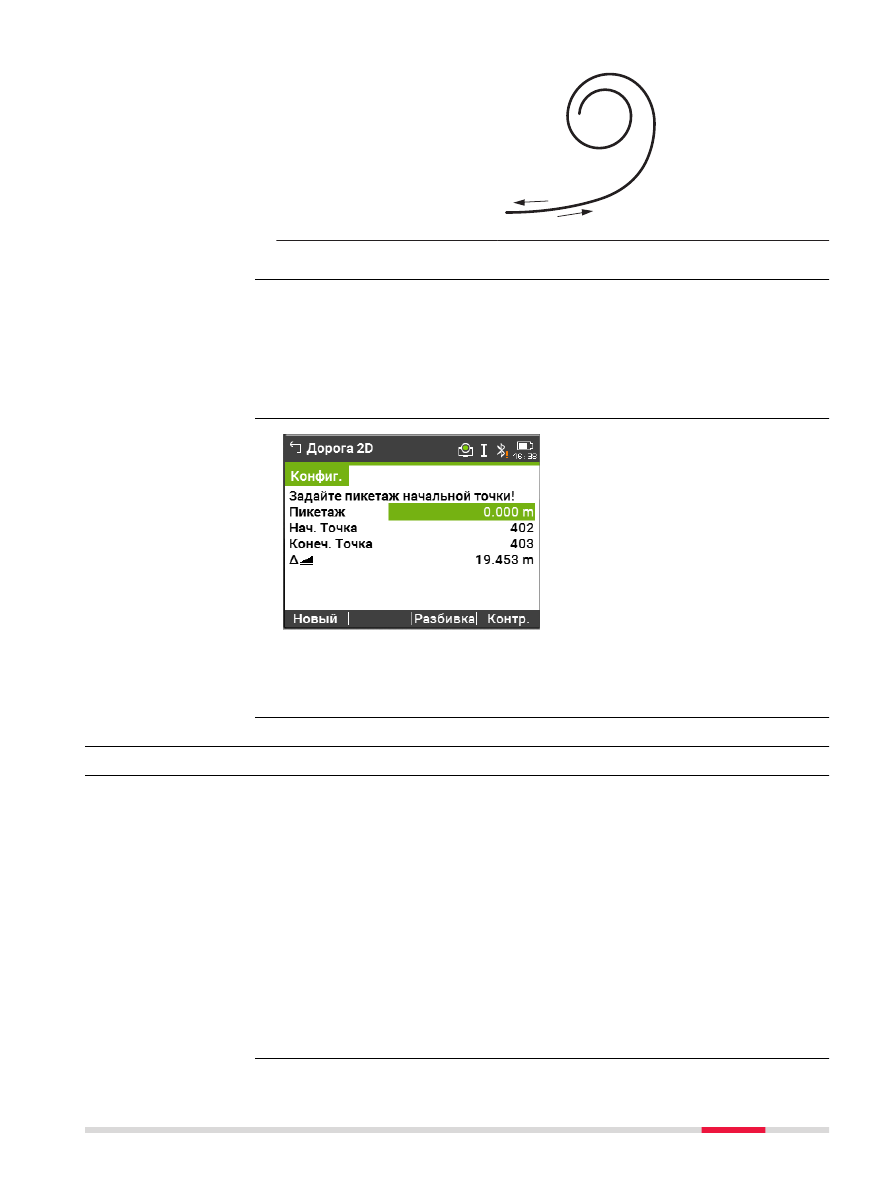

Когда элемент был задан, появится экран Дорога 2D - Конфиг..

Введите данные о пикетаже и нажмите на:
•

Разбивка: для выбора точки и смещения (по центру, влево, вправо), для
разбивки и начала измерений. Сдвиг текущей точки от ее проектного
положения будет показан на дисплее.

•

Контр.: для съемки, выбора точек из памяти, вычисления пикетажа,
линии и смещения от заданного элемента.

Далее
•

В режиме разбивки нажмите Далее для начала разбивки.

•

В режиме измерений нажмите Измер для измерения и записи.

7.13

Дорога 3D

7.13.1

Начало работы

Дорога 3D используется для выноса точек в натуру или исполнительной
съемки трассы, в том числе проверки уклона В этом приложении доступны
следующие возможности:
•

Разбивка в плане по таким элементам как прямая, дуга и переходная кри-
вая (входные, выходные или частичные)

•

Вертикальная разбивка по таким элементам как прямая, дуга и квадрати-
ческая парабола

•

Загрузка горизонтального и вертикального сечений, которые имеют
формат GSI в Leica Infinity Road Line Editor.

•

Создание, просмотр и удаление элементов выноса проекта в натурy
непосредственно на тахеометре

•

Использование для вертикальной разбивки проектных высот из файла
или ввод отметок вручную

•

Log - файл через менеджер форматов Leica Infinity

Способы пикетажа

Задание разбивочных
элементов

Описание

Прогр.

131

Дорога 3D имеет следующие подприложения:

•

Подприложение контроль

•

Подприложение разбивка

•

Подприложение контроль уклона

•

Подприложение разбивка уклона

Приложение может быть запущено в демо-режиме 15 раз. После этого потре-
буется оплатить и получить лицензионный код.

Создайте новый проект или загрузите уже существующий.

Выберите файлы горизонтальной и/или вертикальной разбивки.

Задайте параметры разбивки, контроля и уклонов.

Выберите одно из подприложений Дорога 3D.

•

Файл с данными профиля должен иметь такую же структуру, как Leica
Infinity Road Line Editor. Эти файлы в формате GSI имеют уникальные
идентификаторы для каждого элемента, который используется в прило-
жении.

•

Данные для выноса проектов в натуру должны быть непрерывными,
поскольку геометрические разрывы и уравнения пикетажа не поддержи-
ваются системой.

•

Файлы горизонтальных створов должны иметь префикс ALN, например,
ALN_HZ_Axis_01.gsi. Файлы вертикальных створов должны иметь
префикс PRF, например, PRF_VT_Axis_01.gsi. Имя файла не должно
содержать более 16 символов.

•

Загруженный или созданный профили дороги постоянны и хранятся в
памяти, даже если приложение закрыто.

•

Файлы профилей могут быть удалены на борту или с помощью Leica
Infinity Data Exchange Manager.

•

Редактировать такие файлы на самом тахеометре невозможно. Это дол-
жно быть сделано посредством Leica Infinity Road Line Editor.

7.13.2

Базовые термины

Дорожные проекты состоят в основном из горизонтальных и вертикальных
профилей.
Любая проектная точка Р1 определяется тремя координатами в заданной
системе и по своему положению может принадлежать к одному из трех типов:

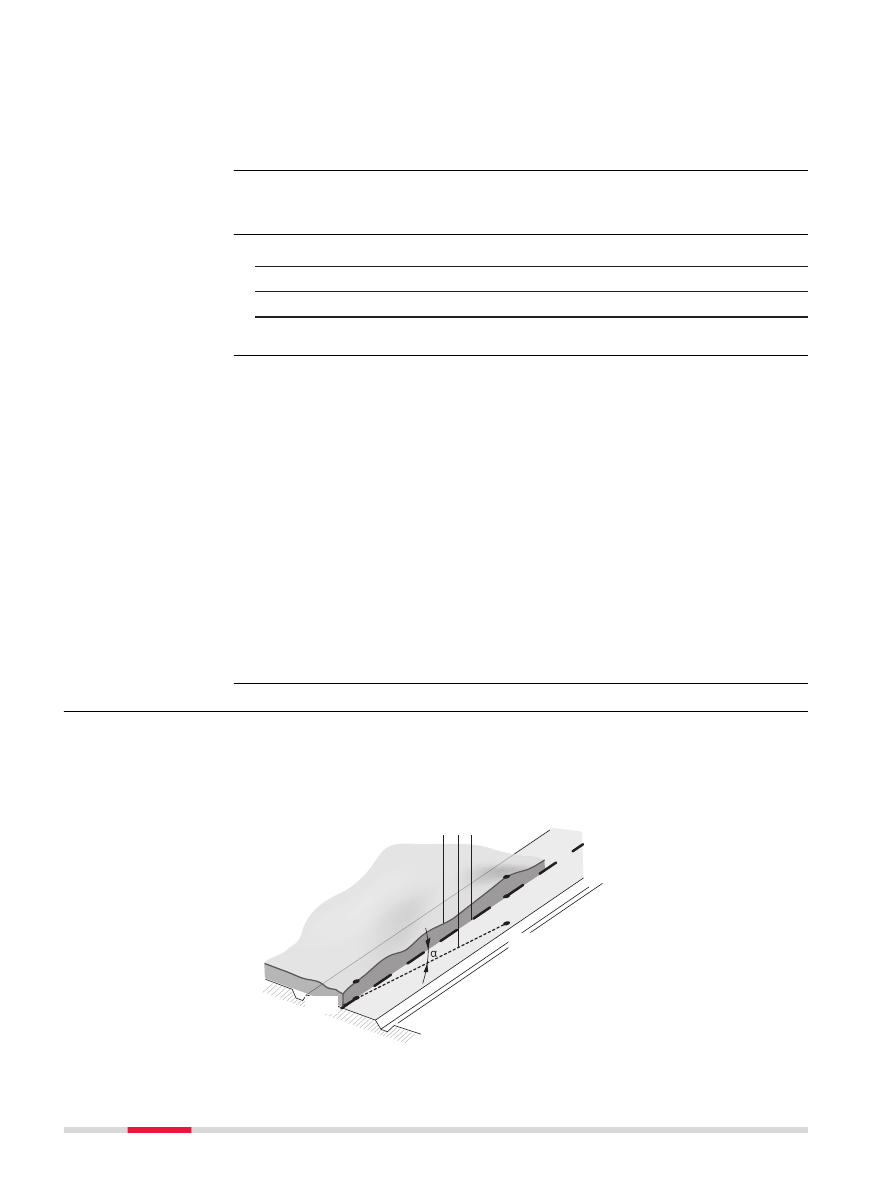

TSOX_108

P1’

P1’’’

P2’

P2’’

a bc

P2’’’

P1’’

Дорога 3D методы

☞

Дорога 3D шаг за
шагом

☞

Элементы дорожных
проектов

132

Прогр.

P1'

Положение на существующей поверхности

P1"

Положение вдоль проектной оси

P1'"

Положение на проектной горизонтальной плоскости

Вторая точка P2 определяет:

P1' P2'

Проекция оси трассы на существующую поверхность

P1'' P2'' Вертикальный профиль
P1''' P2''' Горизонтальный профиль

Угол между вертикальным и горизонтальным створом.

Естественная поверхность

Горизонтальный профиль

Вертикальный профиль

Для ввода на борту Дорога 3D поддерживает следующие элементы горизо-
нтального профиля.

Элемент

Описание

Прямая

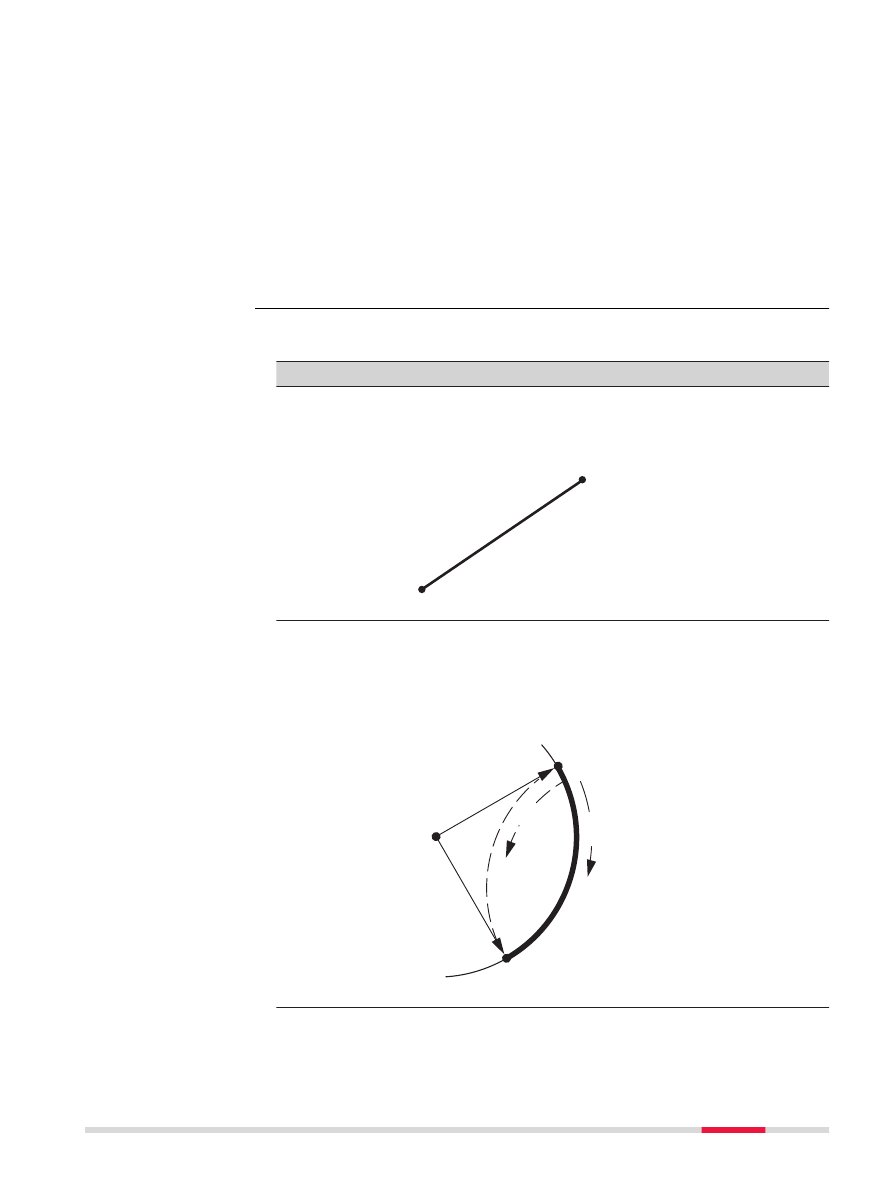

Прямая задается следуюшими параметрами:
•

Начальная точка (P1) и конечная точка (P2) с извест-
ными плановыми координатами.

TSOX_109

P1 Начальная точка
P2 Конечная точка

Кривая

Эта дуга задается следующими параметрами:
•

Начальная точка (P1) и конечная точка (P2) с извест-
ными плановыми координатами.

•

Радиус (R).

•

Направление По часовой стрелке (b) или против часо-
вой стрелки(a).

TSOX_090

P1 Начальная точка
P2 Конечная точка
R

Радиус

Против часовой
стрелки

По часовой стрелке

Горизонтальные гео-
метрические эле-
менты

Прогр.

133

Элемент

Описание

Спираль /
Клотоида

Клотоида является переходной кривой, радиус кривизны
которой меняется вдоль ее протяжения. Эта кривая опре-
деляется следующими параметрами:
•

Начальная точка (P1) и конечная точка (P2) с извест-
ными плановыми координатами.

•

Радиус кривизны на начальной точке клотоиды (R)

•

Спиральный параметр (A) или длина (L) спирали.

A = L · R

•

Направление По часовой стрелке или против часовой
стрелки.

•

Тип спирали: Входная спираль или Выходная спираль

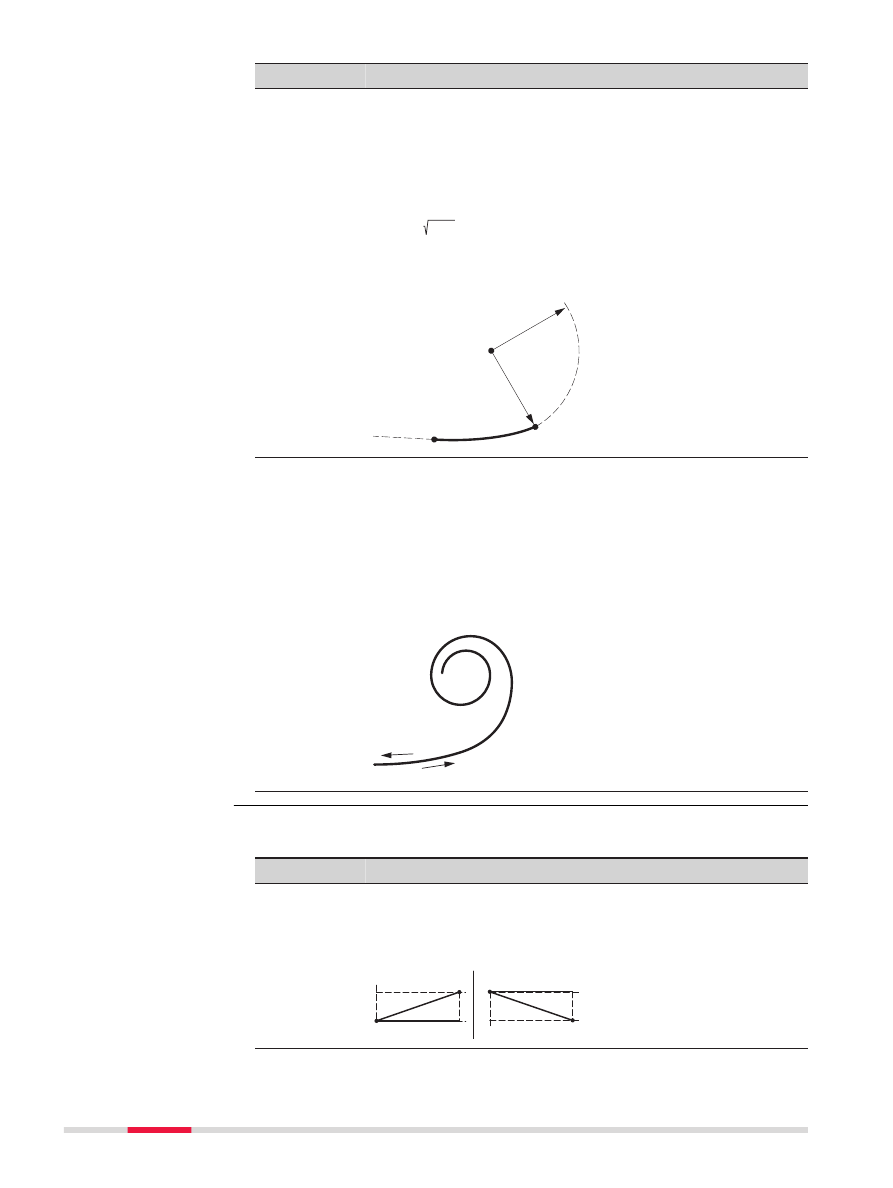

TSOX_111

P1 Начальная точка
P2 Конечная точка
R

Радиус

Длина

Типы спира-
лей

•

Входная спираль (Входная спираль= A): Спираль с бес-
конечным радиусом в начале и заданным радиусом в
конце.

•

Выходная спираль (Выходная спираль = B): Спираль с
известным радиусом в начале и бесконечным радиусом
в конце.

•

Частичная/Овальная спираль: Спираль с заданным
радиусом в начале и другим известным радиусом в
конце.

TSOX_112

Входная кривая

Выходная кривая

Для ввода на борту Дорога 3D поддерживает следующие элементы верти-
кальных створов.

Элемент

Описание

Прямая

Прямая задается следуюшими параметрами:
•

Начальный пикетаж и отметка точки P1.

•

Конечный пикетаж и отметка конечной точки P2 или
Длина (L) и Уклон (%)

TSOX_113

P1 Начальная точка
P2 Конечная точка
L

Длина

% Откос

Вертикальная геомет-
рия элементов

134

Прогр.

Элемент

Описание

Переходная
кривая

Эта дуга задается следующими параметрами:
•

Начальный пикетаж и отметка точки P1.

•

Конечный пикетаж и отметка конечной точки P2

•

Радиус (R).

•

Тип: Выпуклый (crest) или Вогнутый (sag)

TSOX_051

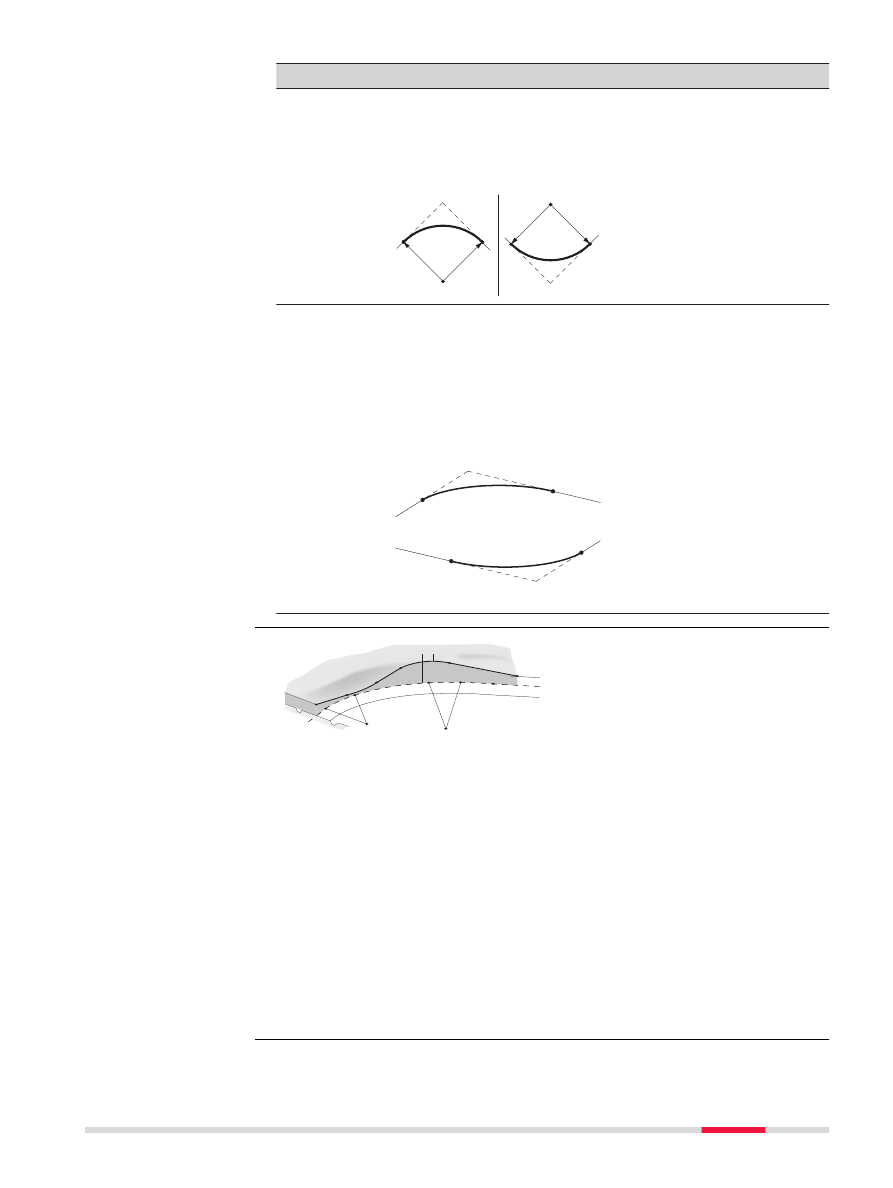

Выпуклая

Вогнутая

P1 Начальная точка
P2 Конечная точка
R

Радиус

Квадратич-
ная пара-
бола

Выбор варианта с квадратической параболой обладает тем
преимуществом, что устанавливается постоянное измене-
ние уклона и получается более "плавная" кривая. Квадрати-
ческая парабола определяется следующими параметрами:
•

Начальный пикетаж и отметка точки P1.

•

Конечный пикетаж и отметка конечной точки P2

•

Параметр, или длина (L), углон входной кривой (уклон
вх) и угол выходной кривой(уклонвых).

TSOX_114

TSOX_115

P1 Начальная точка
P2 Конечная точка
L

Длина

% Откос

TSOX_116

a b

a = Горизонтальный профиль (вид

сверху)

R1 Радиус 1
R2 Радиус 2
a1 Прямая
a2 Дуга радиуса R1
a3 Частичная кривая с

радиусами R1 и R2

a4 Дуга радиуса R2
a5 Переходная кривая на

выходе с R2 и R = ∞

a6 Прямая

b = Вертикальный профиль (фрон-
тальный вид)

b1 Прямая
b2 Кривая
b3 Прямая
b4 Парабола
b5 Прямая

•

Точка касания

Комбинация горизо-
нтальных и верти-
кальных геометриче-
ских элементов

Прогр.

135

Начало и конец пикетажа, а также точки касания могут различаться для гори-
зонтального и вертикального профилей.

002038_002

P1 Измеренная точка

Горизонтальный профиль

Точка гребня (бровка)

Откос

Нулевая точка

Естественная поверхность

Заданное смещение

Заданная разность отметок

Выемка при заданном склоне

D Смещение до точки гребня

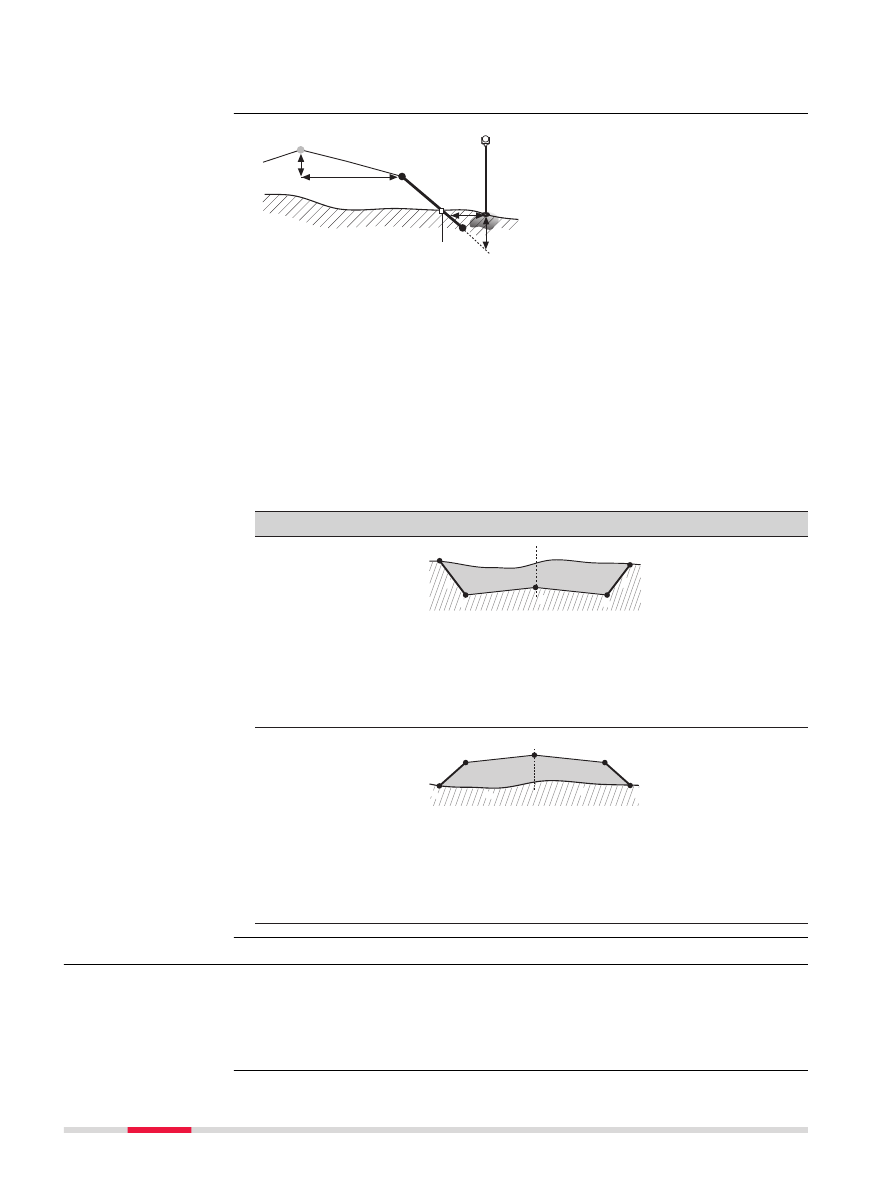

Элементы разбивки уклонов:
a

Горизонтальный створ в заданном пикетаже.

Точка поворота, задается путем ввода смещения влево/вправо и превы-
шения.

Уклон = уклон.

Точка гребня, или точка дневного света, указывает на точку пересечения
между склоном и нормальной поверхностью. Как точка гребня (бровки),
так и нулевая точка лежат на откосе.

Нормальная поверхность - это нетронутая поверхность до начала
выполнения работ по проекту.

Выемка/Насыпь

Описание

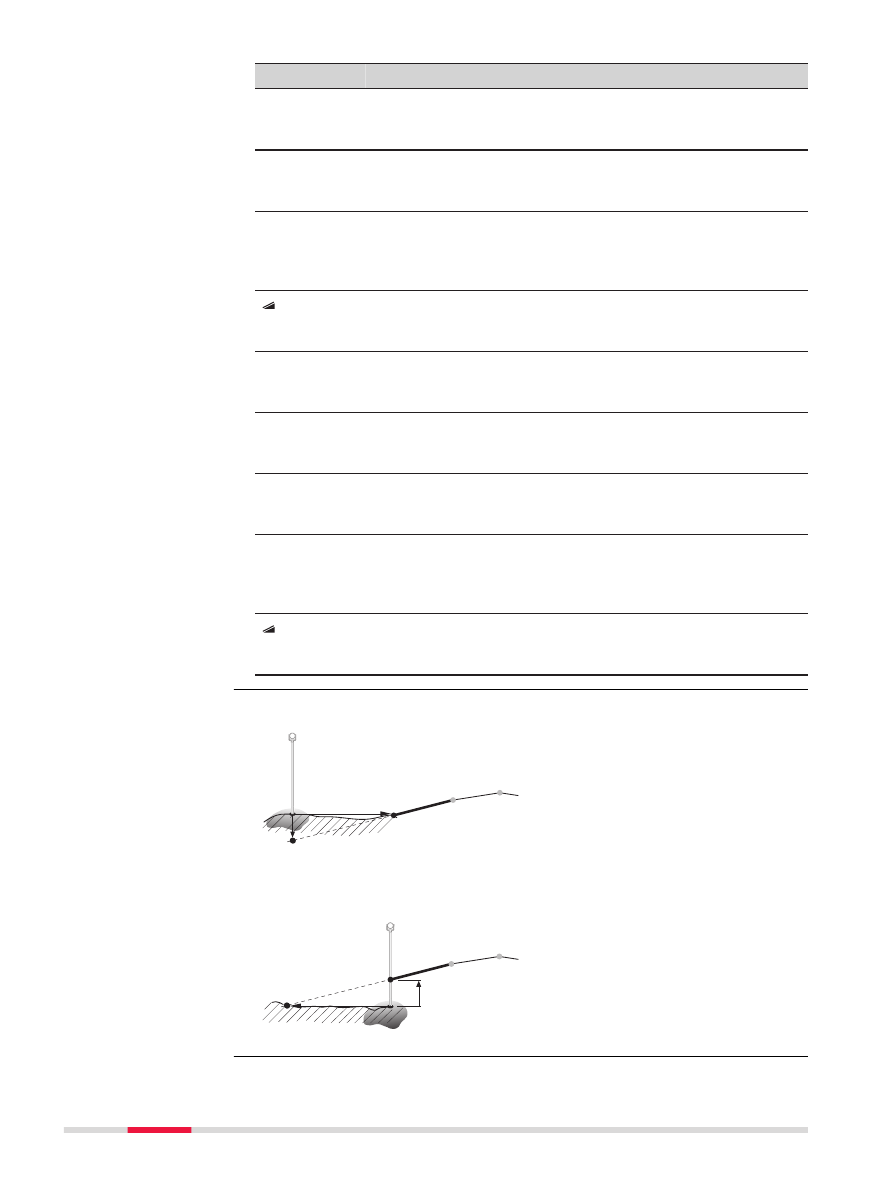

Выемка

TSOX_117

Горизонтальный профиль

Точка гребня (бровка)

Откос

Нулевая точка

Естественная поверхность

Насыпь

TSOX_118

Горизонтальный профиль

Точка гребня (бровка)

Откос

Нулевая точка

Естественная поверхность

7.13.3

Создание и загрузка файлов створов

Файлы горизонтальных и вертикальных профилей создаются с помощью
модуля Road Line Editor и загружаются в тахеометр при помощи модуля Data
Exchange Manager Instrument Tools.
Эти файлы можно также создавать автономно - на самом тахеометре.

☞

Элементы разбивки
склонов

Описание

136

Прогр.

Выберите Прилож. из Главного меню.

Выберите Дорога 3D из Программы меню .

Завершите преднастройку приложения. Обратитесь к разделу "6
Приложения - начало работы".

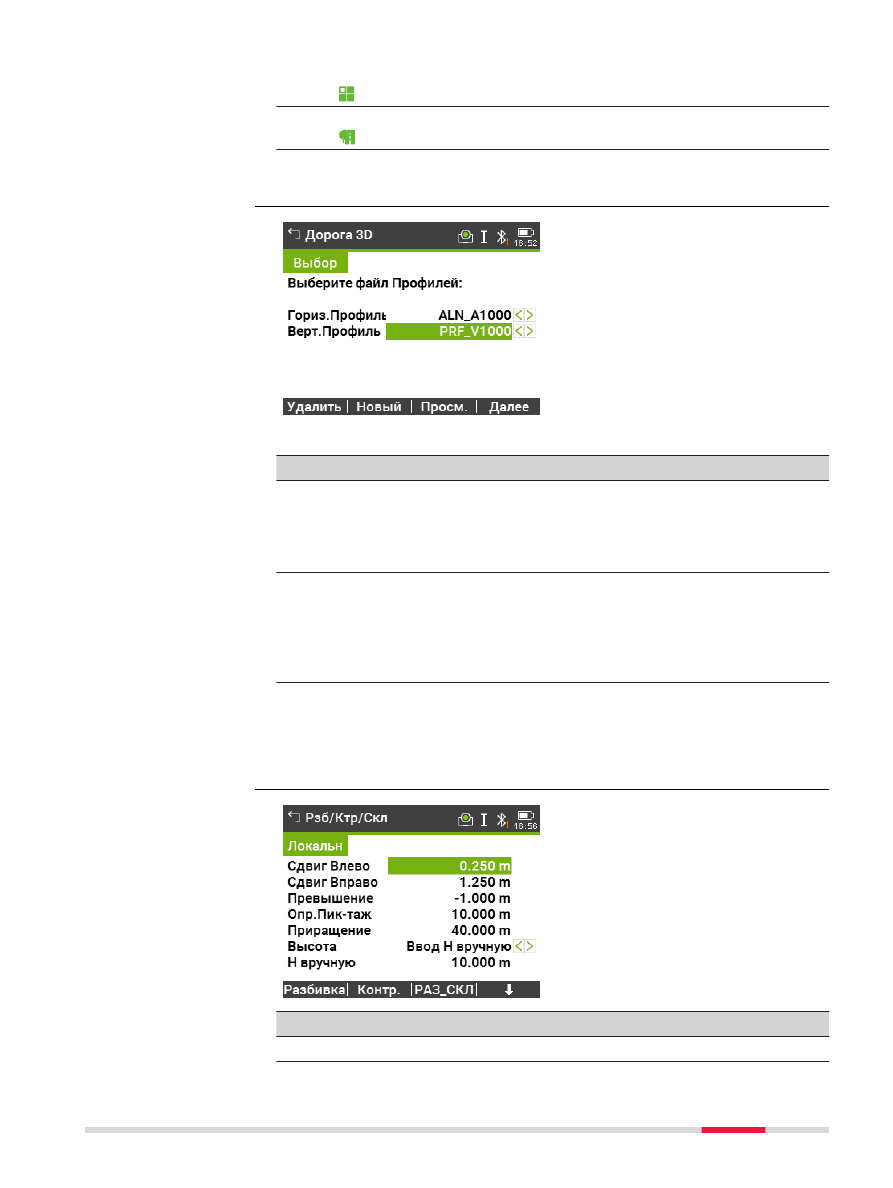

Описание полей

Поле

Описание

Гориз.Про-
филь

Список имеющихся файлов с горизонтальными створами.

☞

Наличие данных для разбивки в плане является
обязательным.

Верт.Про-
филь

Список имеющихся файлов с вертикальными створами.

☞

Наличие файла вертикальной разбивки обяза-
тельным не является. Проектные отметки можно
вводить и с клавиатуры.

Далее
•

Нажмите Новый для задания нового файла створа.

•

Нажмите Далее, чтобы выбрать существующий файл створа и перейдите
на экран Рзб/Ктр/Скл.

Клавиша

Описание

Разбивка

Для запуска подприложения Разбивка

Доступ

Выберите файл Про-
филей:

Рзб/Ктр/Скл

Прогр.

137

Клавиша

Описание

Контр.

Для запуска подприложения Контроль

РАЗ_СКЛ

Для запуска подприложения Разбивка уклона.

КОН_СКЛ

Для старта подприложения Контроль уклона

Описание полей

Поле

Опция

Описание

Сдвиг
Влево

Редактируе-
мое поле

Сдвиг в плане влево от горизонтального
створа.

Сдвиг
Вправо

Редактируе-
мое поле

Сдвиг в плане вправо от горизонтального
створа.

Превыше-
ние

Редактируе-
мое поле

Отклонение по вертикали, вниз или вверх,
от горизонтального створа.

Опр.Пик-таж

Редактируе-
мое поле

Проектные данные для разбивочного пике-
тажа.

Приращение Редактируе-

мое поле

Значение, с помощью которого заданный
пикетаж может быть разбит в подприложе-
ниях Разбивка и Разбивка уклона.

Высота

Ввод Н
вручную

Опорная отметка для расчета высот. Если
доступна, то данная высота используется
для всех подприложений.

Исп.проект-
ную Н

В этом варианте для выполнения вертикаль-
ной разбивки будет применяться заданная в
проектном файле отметка.

Н вручную

Редактируе-
мое поле

Высота, используемая дляВвод Н вручную.

Далее
Выберите клавишу Разбивка, Контр., РАЗ_СКЛ или КОН_СКЛ, чтобы пере-
йти в подприложение.

7.13.4

Разбивка

Подприложение Разбивка используется для выноса точек относительно суще-
ствующего створа. Превышения отсчитываются относительно вертикального
створа или от введенной вручную отметки.

Описание

138

Прогр.

TSOX_054

P0 Точка стояния
P1 Точка визирования
P2 Измеренная точка
P4 Измеренная точка
a

Горизонтальный профиль

Заданный пикет

Смещение

Разность отметок

D Смещение, положительное

D Смещение, отрицательное

D Пикетаж, положительный

D Пикетаж, отрицательный

D Высота, положительная

D Высота, отрицательная

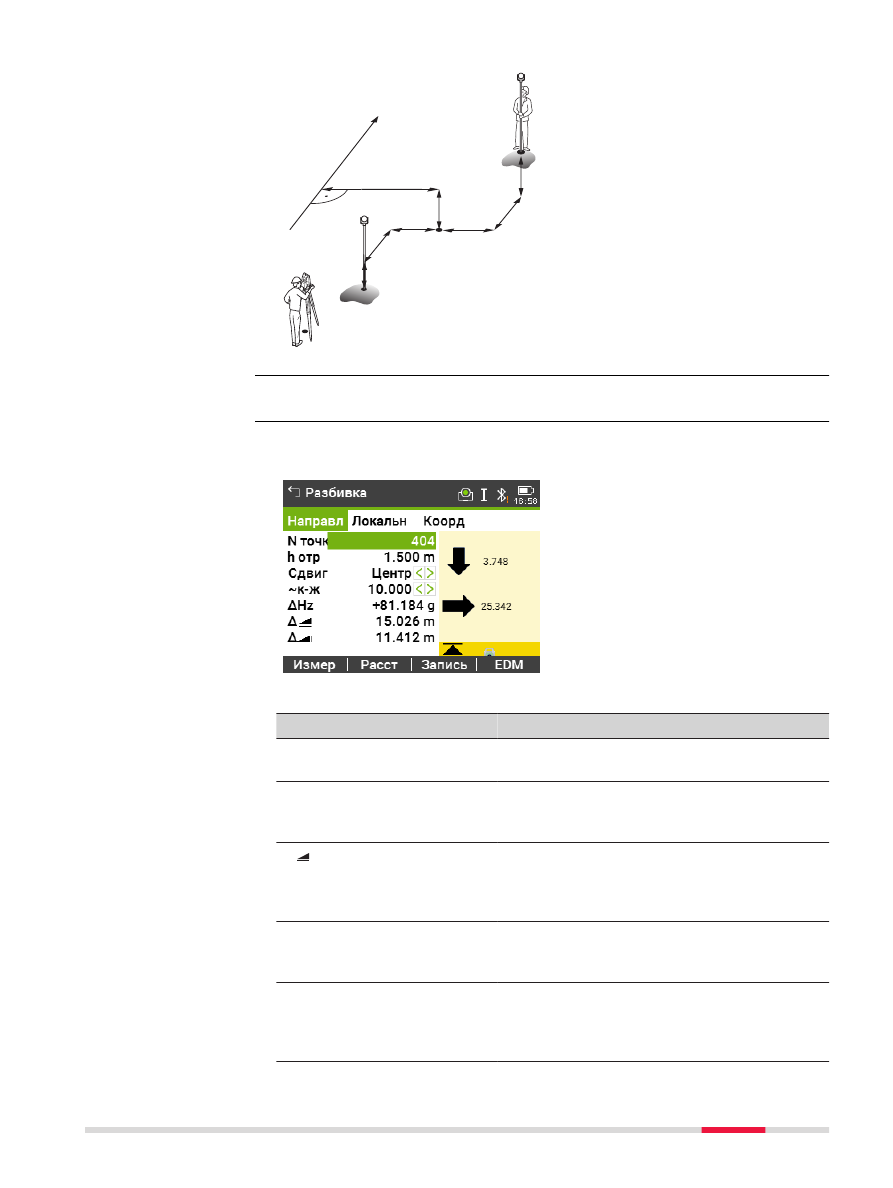

Нажмите Разбивка на экране Рзб/Ктр/Скл.

☞

Для поиска/ввода кодов нажмите на горячую клавишу и выберите
СвобКоды.

Описание полей

Поле

Опция

Описание

Опр.пике-
тажа

Выбор из
списка

Задайте пикетаж для разбивки.

ΔHz

Только отоб-
ражение дан-
ных

Угловое смещение: Имеет знак плюс, если
проектное положение находится правее
измеренной точки.

Только отоб-
ражение дан-
ных

Горизонтальное смещение: Имеет знак
плюс, если проектное положение выносимой
в натуру точки находится за только что изме-
ренной точкой.

ΔH

Только отоб-
ражение дан-
ных

Смещение по высоте: Имеет знак плюс,
если проектная отметка больше, чем
отметка измеренной точки.

ΔЗвено

Только отоб-
ражение дан-
ных

Продольный сдвиг: Имеет знак плюс, если
проектное положение выносимой в натуру
точки находится за только что измеренной
точкой.

Доступ

Разбивка

Прогр.

139

Поле

Опция

Описание

ΔСдвиг

Только отоб-
ражение дан-
ных

Перпендикулярный сдвиг: Имеет знак плюс,
если проектное положение находится пра-
вее измеренной точки.

Опред.Y

Только отоб-
ражение дан-
ных

Вычисленная координата Y (на восток) раз-
бивочной точки.

Опред.X

Только отоб-
ражение дан-
ных

Вычисленная координата Х (на север) раз-
бивочной точки.

Опред.H

Только отоб-
ражение дан-
ных

Вычисленная отметка (Н) разбивочной
точки.

•

Или нажмите Измер для измерения и записи.

•

Или нажмите ESC для возврата на экран Рзб/Ктр/Скл.

7.13.5

Контроль

Подприложение Контроль используется для исполнительного контроля.
Контрольные точки могут измеряться или выбираться из памяти. В результате
система выдаст значения пикетажа и смещений в плане, а также превышения
относительно вертикального створа или введенной вручную высоты.

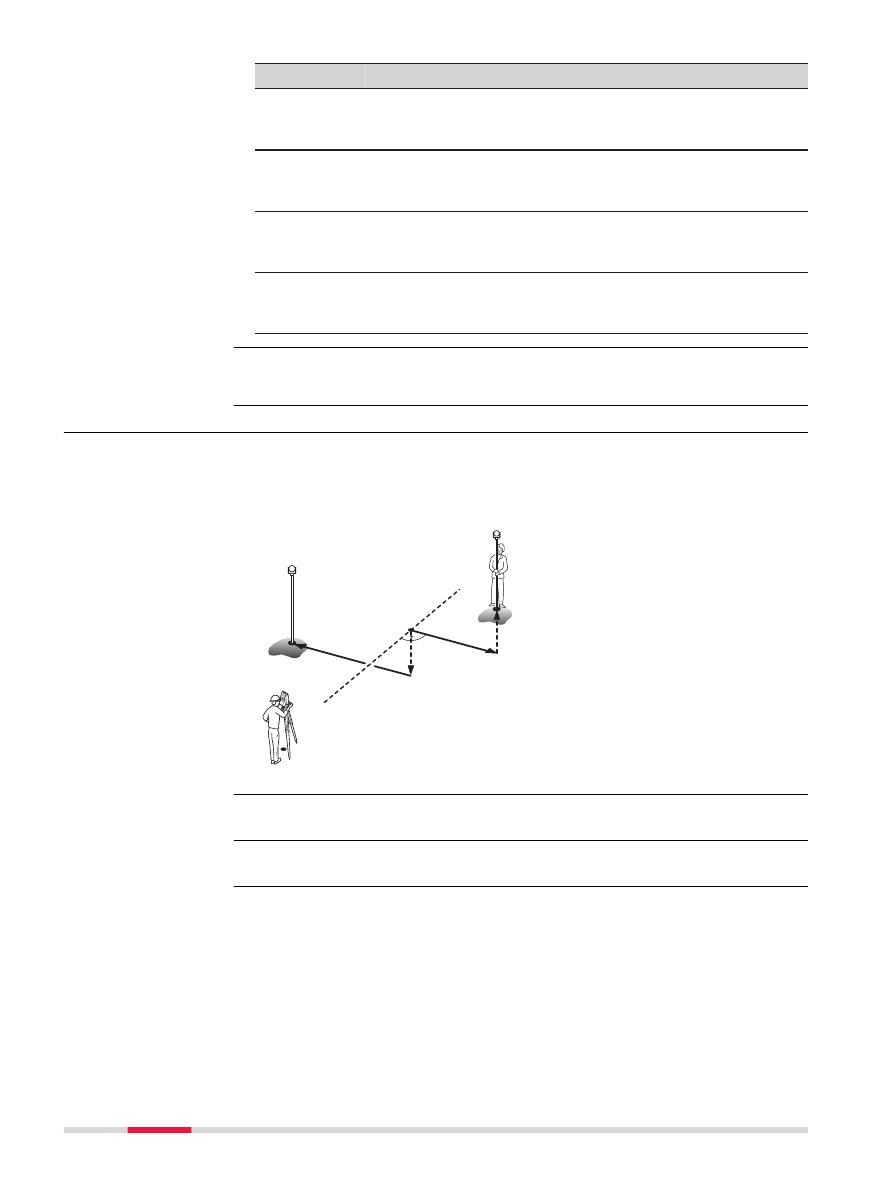

TSOX_053

P0 Точка стояния
P1 Точка визирования
P2 Точка визирования
a

Горизонтальный профиль

Пикетаж

c+ Сдвиг, плюсовой
c-

Сдвиг, минусовой

d+ Превышение, полож.
d

Превышение, отриц.

Заданные пикетаж и смещения не будут учтены в данном подприложении.

Нажмите Контр. на экране Рзб/Ктр/Скл.

Далее

Описание

☞

Доступ

140

Прогр.

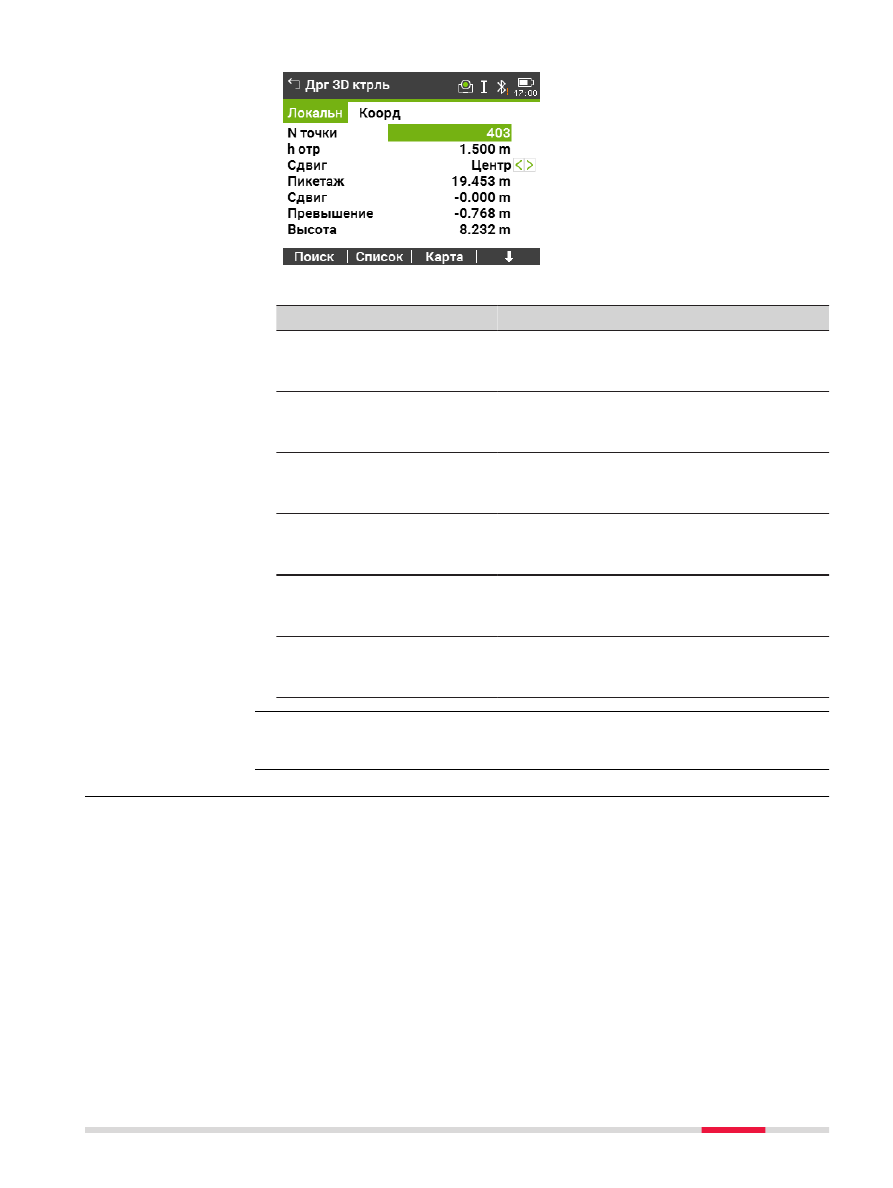

Описание полей

Поле

Опция.

Описание

Сдвиг

Лево,
Право или
Центр.

Заданное горизонтальное смещение.

Пикетаж

Только отоб-
ражение дан-
ных

Текущий пикетаж от измеренной точки.

Сдвиг

Только отоб-
ражение дан-
ных

Поперечное смещение от створа.

Превыше-
ние

Только отоб-
ражение дан-
ных

Разность между отметкой измеренной точки
и заданной отметкой.

ΔY

Только отоб-
ражение дан-
ных

Вычисленное расхождение координат Y
измеренной точки и элемента створа.

ΔX

Только отоб-
ражение дан-
ных

Вычисленное расхождение координат Х
измеренной точки и элемента створа.

•

Или нажмите Измер для измерения и записи.

•

Или нажмите ESC для возврата на экран Рзб/Ктр/Скл.

7.13.6

Разбивка Уклона

Подприложение Разбивка Уклона используется для выноса в натуру точки
кювета, которая является точкой пересечения заданного склона с существую-
щей поверхностью.
Склон всегда определяется от точки гребня. Если параметры смещения
вправо/влево и превышения не заданы в проектном пикетаже, то точка задан-
ного пикетажа будет считаться точкой гребня (Hinge point).

Дрг 3D ктрль

Далее

Описание

Прогр.

141

TSOX_056

P1 Измеренная точка

Горизонтальный профиль

Заданное смещение

Заданная разность отметок

Точка гребня (бровка)

Заданный уклон

Нулевая точка

Естественная поверхность

D Смещение до точки кювета.

Выемка/подсыпка для точки
кювета

Смещение относительно
точки гребня

Смещение относительно про-
ектной оси

Превышение относительно
точки гребня

Превышение относительно
проектной оси дороги

Нажмите РАЗ_СКЛ на экране Рзб/Ктр/Скл.

Описание полей

Поле

Опция

Описание

Сдвиг

Выбор из
списка

Сдвиг в плане от горизонтального створа
для задания точки гребня.

Опр.Пик-таж

Выбор из
списка

Заданный для разбивки пикетаж.

Тип склона

Выбор из
списка

Тип уклона.

Влево вверх Точка гребня

(бровка)

Вправо
вверх

Доступ

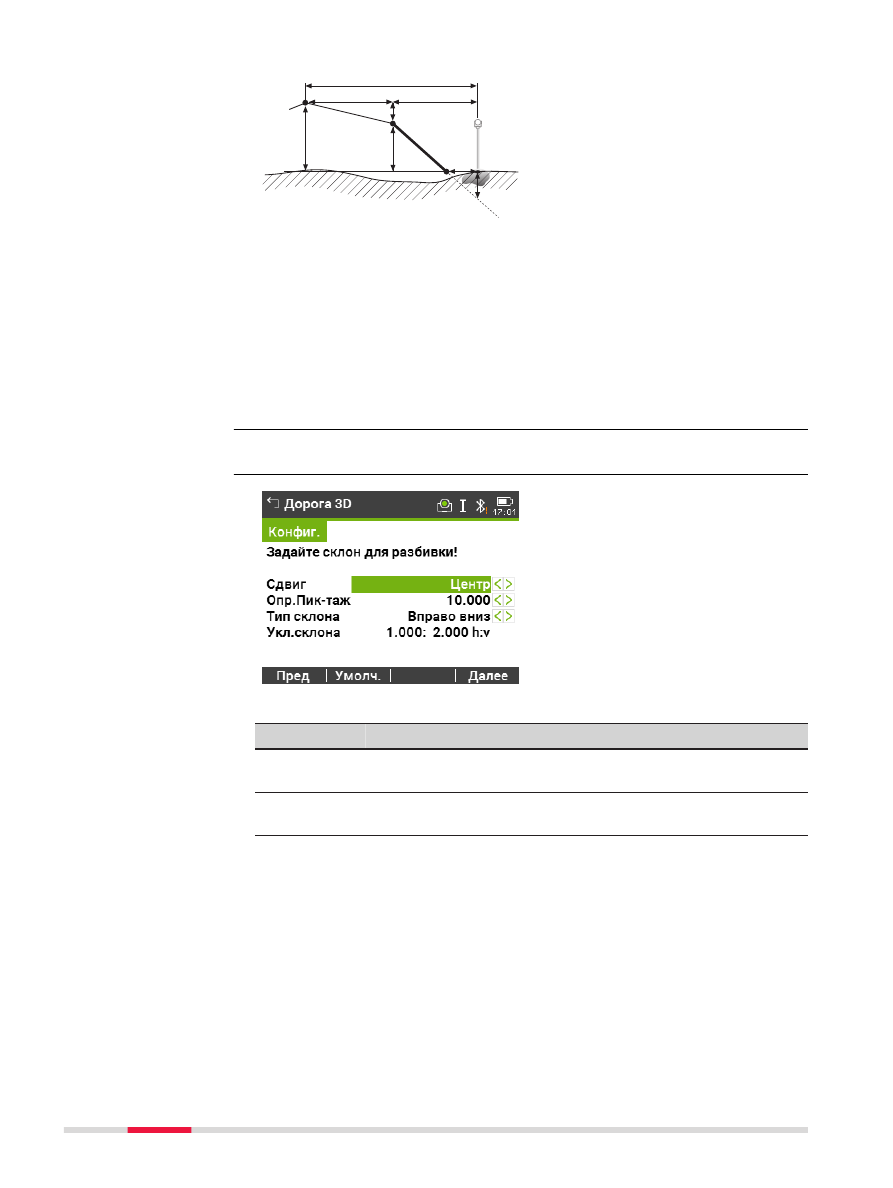

Задайте склон для
разбивки!

142

Прогр.

Поле

Опция

Описание

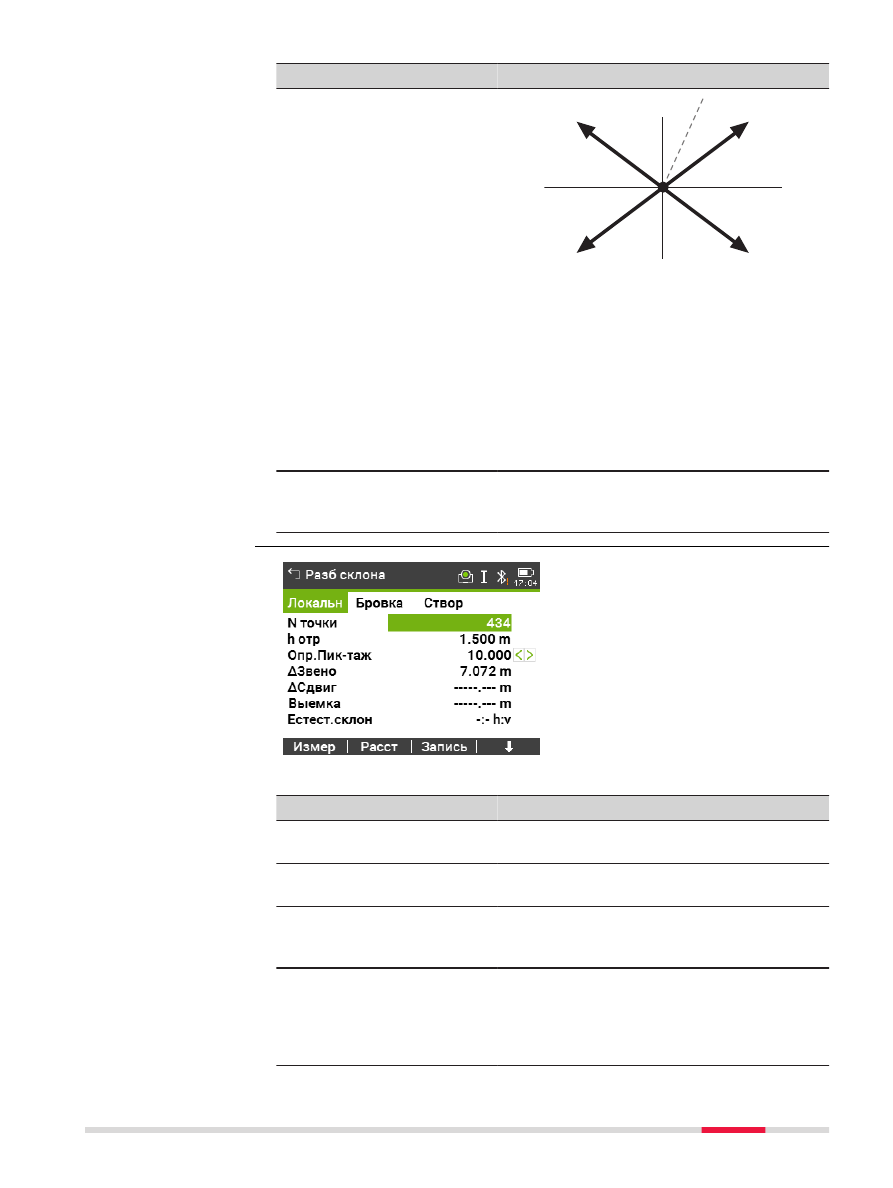

TSOX_120

Влево вниз

Вправо вниз

Влево вверх Создание плоскости, направленной вверх и

влево относительно заданной точки гребня.

Вправо
вверх

Создание плоскости, направленной вверх и
вправо относительно заданной точки гребня.

Влево вниз

Создание плоскости, направленной вниз и
влево относительно заданной точки гребня.

Вправо вниз Создание плоскости, направленной вниз и

вправо относительно заданной точки гребня.

Уклон

Только отоб-
ражение дан-
ных

Крутизна уклона. Уклон определяется на
экране Рег. настр.. Обратитесь к разделу
"5.2 Рег. настр.".

Описание полей

Поле

Опция

Описание

Опр. пике-
тажа

Редактируе-
мое поле

Проектные данные для разбивочного пике-
тажа.

ΔЗвено

Выбор из
списка

Разница между проектным и текущим значе-
нием пикетажа.

ΔСдвиг

Только отоб-
ражение дан-
ных

Расхождение в плане между точкой кювета
проектного уклона и текущей измеренной
точкой.

Выем/Нас

Только отоб-
ражение дан-
ных

Расхождение по вертикали между точкой
кювета проектного уклона и текущей изме-
ренной точкой. Выемка грунта необходима
при положении измеренной точки выше про-
ектной, а насыпь - в противном случае.

Разб склона

Прогр.

143

Поле

Опция

Описание

Сущ.склон

Только отоб-
ражение дан-
ных

Измеренный уклон между точкой установки
отражателя и точкой гребня.

См.бровки

Только отоб-
ражение дан-
ных

Измеренное смещение относительно горизо-
нтального створа, включая сдвиг вправо или
влево.

ΔHбровки

Только отоб-
ражение дан-
ных

Превышение относительно точки гребня.
Это разность между заданной отметкой
текущего пикетажа и измеренной отметкой с
учетом заданного превышения.

Поворот

Только отоб-
ражение дан-
ных

Наклонное расстояние от измеренной точки
до точки гребня.

Высота

Только отоб-
ражение дан-
ных

Высотная отметка текущей измеренной
точки.

Текущий п-ж

Только отоб-
ражение дан-
ных

Измеренный пикетаж.

Сдвиг
створа

Только отоб-
ражение дан-
ных

Измеренное смещение относительно горизо-
нтального створа, без учета сдвига вправо
или влево.

ΔH створа

Только отоб-
ражение дан-
ных

Превышение относительно проектной оси
дороги. Это разность между заданной отмет-
кой текущего пикетажа и измеренной отмет-
кой без учета заданного превышения.

Aln

Только отоб-
ражение дан-
ных

Наклонное расстояние от измеренной точки
до створа.

Выемка

TSOX_057

P1 Измеренная точка
P2 Нулевая точка
a

Горизонтальный профиль

Точка перегиба

Выемка

D Смещение от нулевой точки

Насыпь

TSOX_058

P1 Измеренная точка
P2 Нулевая точка
a

Горизонтальный профиль

Точка перегиба

Насыпь

D Смещение от нулевой точки

Правило знаков

144

Прогр.

Тахеометр Leica TS03/TS07. Руководство пользователя - часть 9
