Тахеометр Leica TS03/TS07. Руководство пользователя

Каждый способ оперирует разными исходными данными и требует разное
число исходных точек.

Выберите Прилож. из Главного меню.

Выберите Установка из Программы Меню.

Выбор проекта. Обратитесь к разделу "6 Приложения - начало
работы".

Выберите F2 Настройки:

•

Установите точность определения планового положения,
высоты, ориентирования в плане и допустимую разность отсче-
тов по кругам лево/право. Для Локальная Засечка задайте
положительные Северную или Восточную оси. Для Засечка
Гельмерта задайте расстояние с учетом того, которое исполь-
зуется для вычисления высоты станции в Обр. засечка. Может
быть настроено вычисление высоты.
Установите Выч.Нов.Масш-б; Да для вычисления масштаба
для методов установки Обр. засечка и Засечка Гельмерта. Мас-
штаб может быть установлен после вычислений Обратная
Засечка. Измеренные расстояния всегда редуцируются с задан-
ным в приборе масштабом.
Вычисленный масштаб применяется к координатам.

•

Нажмите Далее для сохранения допусков и возврата на экран
Уст-ка станц.

Выберите F4 Запуск для начала установки

Клавиша

Описание

Изм H

Опционально для TS07.
Для измерения высоты инструмента используя встроенный
лазерный центрир с функцией автоизмерения высоты.
Обратитесь к разделу "Изм выс Ст".

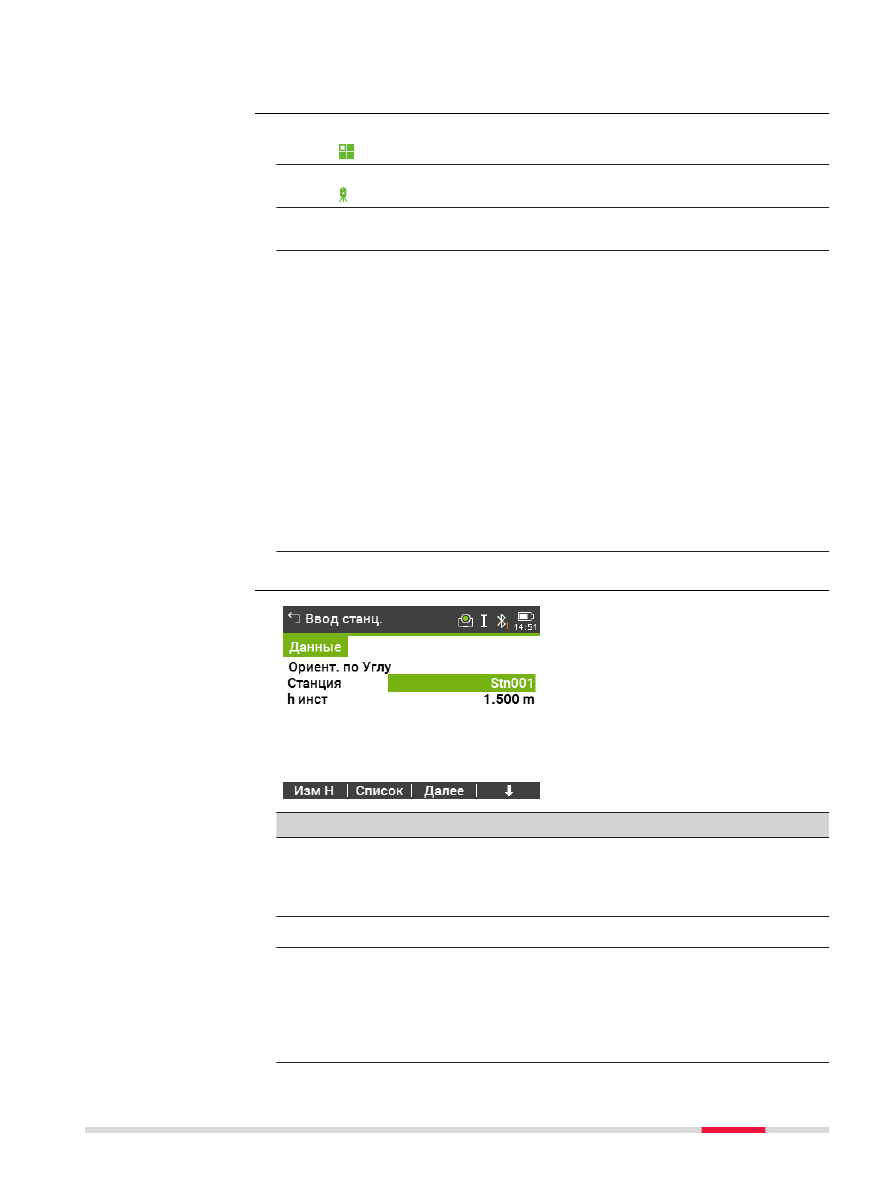

Выберите нужный способ определения точки стояния

Введите имя станции или нажмите Поиск или Список для выбора
существующей точки. Если введенная точка не может быть найдена
в текущем проекте, то появится экран Поиск тчк. Выберите другой
проект для поиска или нажмите XYH для ввода координат вручную.
XYH доступно только для методов Ориент. по Углу, Ориент. по
Коорд и Перед H.

Доступ

Ввод станц.

Прогр.

Для всех методов кроме Ориент. по Углу и Локальная Засечка
нажмите Далее, чтобы продолжить на экране ТчкОриент..

Для метода Ориент. по Углу при нажатии Далее появится экран
Настройка измерения углов. Обратитесь к "7.2.2 Измерение твер-
дых точек.", "Настройка измерения углов".

Для метода Локальная Засечка при нажатии Далее появится экран
Изм. Тч1: Начало (0/0/0). Первая измеренная точка служит началом
системы координат. Вторая измеренная точка, в зависимости от
настроек, задает северное или восточное направление системы
координат.

ТчкОриент.: Введите идентификатор точки и ее высоту. Нажмите
Далее для поиска точки в текущем проекте. Выберите желаемую
точку или введите новые координаты и продолжите на экране
Навед на тчк. Обратитесь к "7.2.2 Измерение твердых точек.",
"Визирование на точку".

Опционально для TS07.

Клавиша

Описание

ОК

Измеренная высота инструмента отображается и исполь-
зуется при установке инструмента.

Расст

Для измерения высоты инструмента.

Описание полей

Поле

Опция

Описание

Яркость

Полоса про-
крутки

Внешние условия и поверхность могут
потребовать настройки чувствительности
лазерного центрира.
Настройте яркость лазерного центрира с
помощью кнопок навигации.
Изменение яркости производится ступен-
чато, с шагом 20%.

Измер.
высота

Только отоб-
ражение дан-
ных

Высота измеряется лазерным центриром.

Смещ. по
Высоте

Редактируе-
мое поле

Введенное значение добавляется к измерен-
ному вертикальному расстоянию.

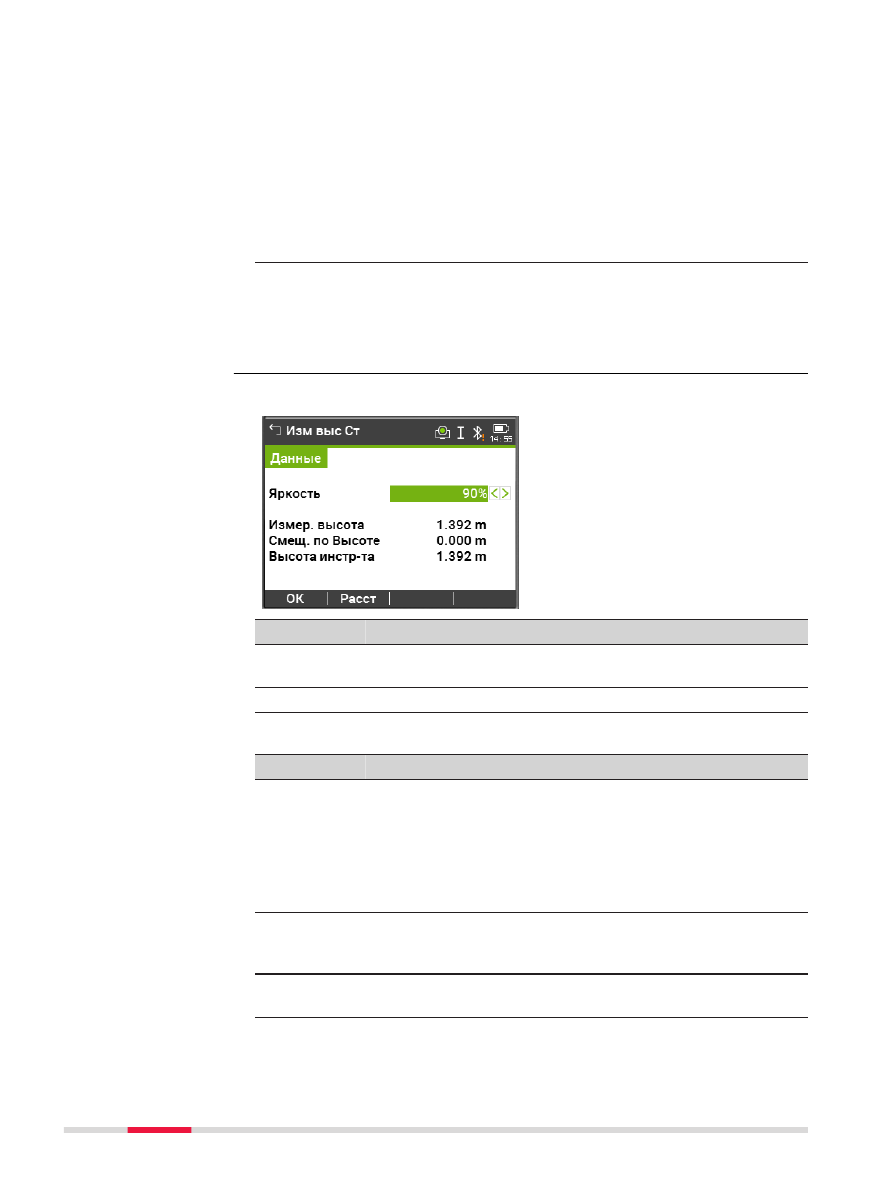

Изм выс Ст

Прогр.

Поле

Опция

Описание

Высота
инстр-та

Только отоб-
ражение дан-
ных

Сумма Измер. высота и Смещ. по Высоте.

7.2.2

Измерение твердых точек.

Доступно, если выбрано Метод: Только Ориент. по Углу.

Введите ID точки и высоту цели.

Измерьте горизонтальный угол (Hz) и повторите измерения при дру-
гом круге:

КЛ/КП

Нажмите Уст-ка для новой установки ориентирования. Установка
станции завершена.

Экраны доступны для всех методов кроме Ориент. по Углу и Локальная
Засечка.

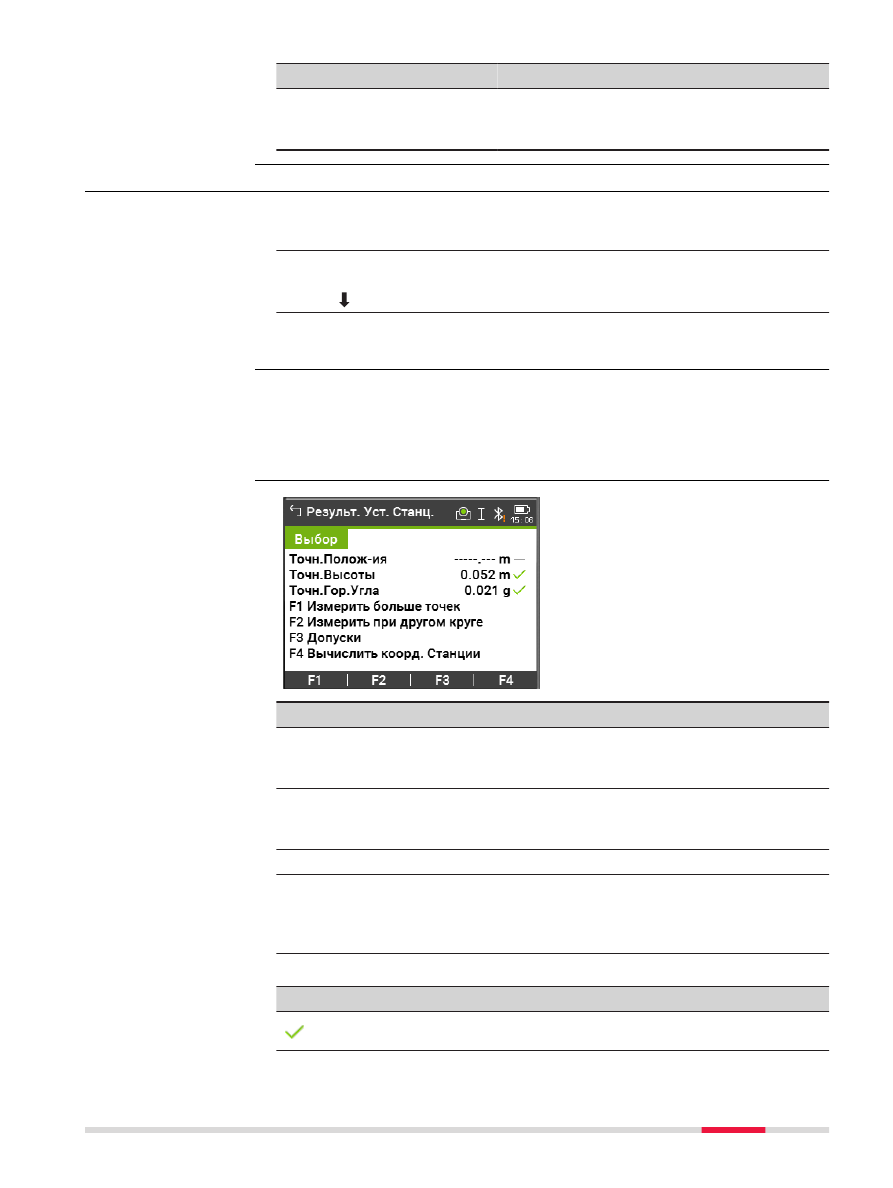

Наведитесь на твердую точку и выберите Измер или Расст и Запись для
измерения на твердую точку.

Клавиша

Описание

F1 Измерить
больше
точек

Для возврата на экран ТчкОриент. для измерения большего
количества точек.

F2 Измерить
при другом
круге

Для измерения на ту же точку при другом круге.

F3 Допуски

Для изменения предельных значений ошибки.

F4 Вычи-
слить
коорд. Стан-
ции

Для вычисления и отображения координат станции.

Описание символов

Символ

Описание

Ср. кв. отклонение/значение в пределах допуска

Настройка измерения
углов

Визирование на точку

Результ. Уст. Станц.

Прогр.

Символ

Описание

Ср. кв. отклонение/значение выходит за пределы допуска

Значение не вычисленно

Описание полей

Поле

Опция

Описание

Точн.Полож-
ия

Только отоб-
ражение дан-
ных

Если стандартное отклонение для положе-
ния в Y и X вычислено, то появится соответ-
ствующий значок. "Флажок" отображается,
если вычисленное положение находится в
пределах допуска, если вне допуска -
результат перечеркивается.

Точн.Высот
ы

Только отоб-
ражение дан-
ных

Если стандартное отклонение для Высота
вычислено, то появится соответствующий
значок. В окне появится значок галочки, если
вычисленное значение Высота в пределах
заданного допуска или крестик, если значе-
ние вне допуска.

Точн.Гор.Угл
а

Только отоб-
ражение дан-
ных

Если определяется отклонение ориентир-
ного угла, выводится "флажок". Если пункт
выбран, и точность ориентирования нахо-
дится вне допуска - результат перечерки-
вается.

7.2.3

Результаты

Вычисление положения станции осуществляется посредством Метод выби-
рается в Ввод станц..
При наличии избыточных измерений для определения всех трех координат
места установки инструмента и его ориентирования применяется метод
наименьших квадратов.
•

В процесс обработки включаются осредненные наблюдения при различ-
ных кругах.

•

Все измерения считаются имеющими одинаковую точность, независмо от
того, выполнялись они при одном круге или при обоих кругах.

•

Прямоугольные координаты вычисляются с использованием метода
наименьших квадратов с выдачей СКО и с введением поправок в горизо-
нтальные углы и проложения.

•

Окончательная высота точки (h) вычисляется из усредненных превыше-
ний на основании проведенных измерений. Для методов Ориент. по
Коорд и Передача H высота может быть выбрана из ранее полученных
результатов, усредненного значения или нового значения.

•

Горизонтальный угол вычисляется по результатам измерений при обоих
кругах.

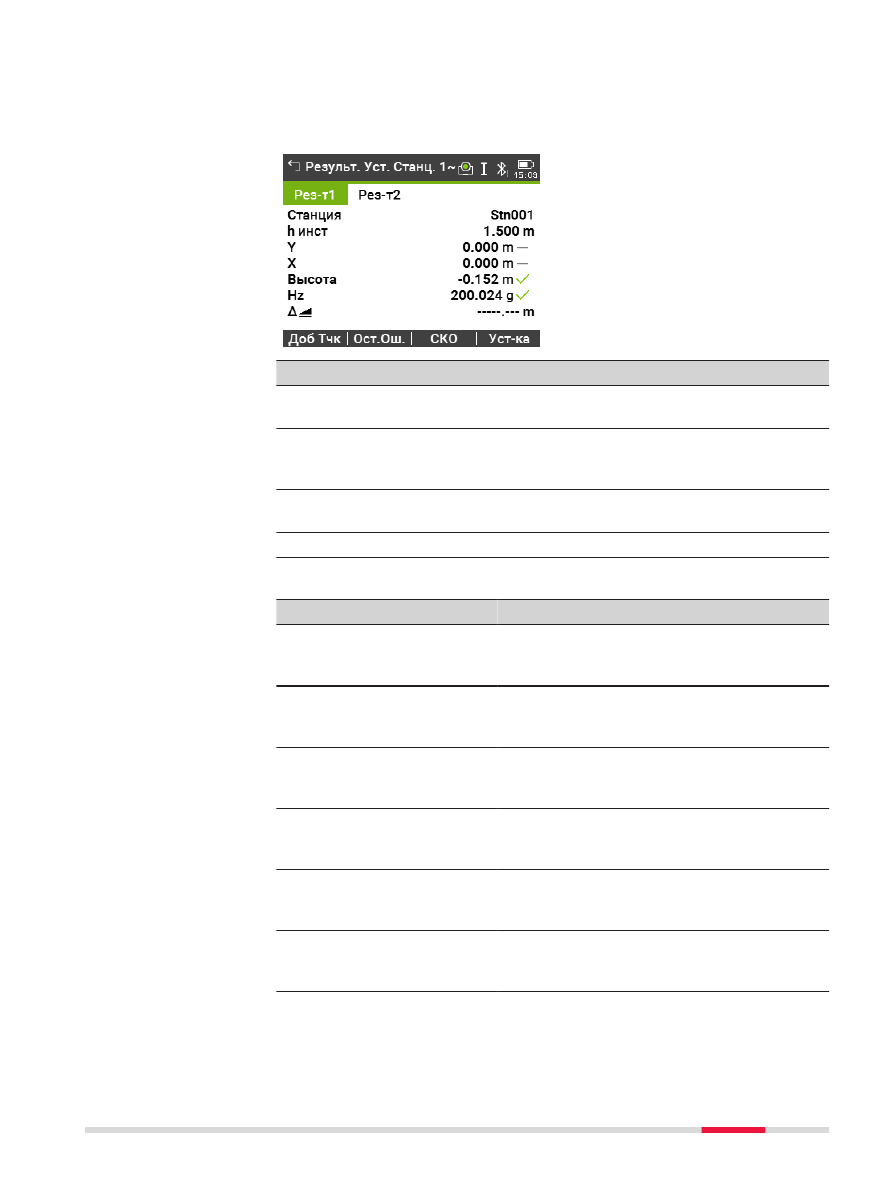

Нажмите F4 Вычислить коорд. Станции на экране Результ. Уст. Станц..

В этом окне выводятся координаты станции. Окончательные вычисленные
результаты зависят от Метод выбранного в Ввод станц..

Процедура
вычисления

Доступ

Результ. Уст. Станц.

Прогр.

Кроме того, в этом окне даются значения среднеквадратических и остаточных
ошибок для оценки точности.

☞

Если высота инструмента в окне настроек задана равной 0.000, то
высота станции будет приравнена к высоте оси вращения трубы.

Клавиша

Описание

Доб Тчк

Для возврата на экран ТчкОриент. для ввода следующей
точки.

Ост.Ош.

Вывод остаточных погрешностей и определения качества
точек в плане, высоте или в плане и высоте. Обратитесь к
разделу "Невязки".

СКО

Вывод значений средних квадратических ошибок координат
и угловых измерений.

Уст-ка

Установка координат и/или ориентирования станции.

Описание полей

Поле

Опция

Описание

Станция

Только отоб-
ражение дан-
ных

Идентификатор точки стояния

h инстр

Только отоб-
ражение дан-
ных

Текущая высота прибора.

Только отоб-
ражение дан-
ных

Вычисленная координата Y (восток).

Только отоб-
ражение дан-
ных

Вычисленная координата X (север).

Высота

Только отоб-
ражение дан-
ных

Вычисленная высота

Только отоб-
ражение дан-
ных

Отсчет по горизонтальному кругу после
ориентирования прибора.

Прогр.

Поле

Опция

Описание

Только отоб-
ражение дан-
ных

Доступен для Метод: Передача H или
Ориент. по Коорд только с одной твердой
точкой. Разность между вычисленным и
измеренным горизонтальным проложением
между станцией и целью.

Масштаб

Только отоб-
ражение дан-
ных

Доступно для Метод: Обр. засечка и
Метод: Зас по Гельм. Вычисленный мас-
штаб (если имеется).

Исп. м-б

Только отоб-
ражение дан-
ных

Да или Нет. Выберите Да для использова-
ния вычисленного масштаба по шкале PPM.
Это перепишет все ранее заданные
масштабы PPM на экранах Настр EDM.
Выберите Нет для сохранения существую-
щего значения PPM в системе и для того,
чтобы не применять вычисленный масштаб.

На экране отображаются вычисленные остаточные значения горизонтального
и вертикального расстояний и горизонтального направления.
Остаточная погрешность вычисляется как разность между вычисленным и
измеренным значением.

Описание полей

Поле

Опция

Описание

Использ

Указывает на то, используется ли целевая
точка в вычислении станции и каким
образом.

При расчете используются плановые и
высотные координаты.

При расчете используются плановые коор-
динаты.

При расчете используется только высота
точки.

Выкл.

При расчете данные о точке не исполь-
зуются.

ΔHz

Только отоб-
ражение дан-
ных

Разница в направлении.

Только отоб-
ражение дан-
ных

Разница в горизонтальном проложении.

Только отоб-
ражение дан-
ных

Разность отметок

На дисплее могут отображаться следующие важные для работы сообщения и
предупреждения:

Невязки

Сообщения

Прогр.

Сообщения

Описание

Для выбранного пункта
нет данных!

Это сообщение выводится в тех случаях,
когда для выбранной точки нет прямоуголь-
ных координат.

Поддерживается не более
10 точек

или 10 точек уже были измерены, а вы
пытаетсь выполнить измерения еще на одну
точку. Максимально система поддерживает
10 точек.

Невозможно вычислить
координаты из-за проблем
с исх.данными!

Результаты измерений не дают возможности
вычислить координаты станции.

Проблемы с данными! Не
удалось вычислить
отметку!

Это сообщение появляется, когда отметка
точки визирования неприемлема, либо при
отсутствии необходимого для определения
отметки станции числа измерений.

Допуски по КЛ/КП превы-
шены! Перемерьте точку
при КЛ/КП

Такое сообщение выдается в тех случаях,
когда измерения вертикального угла при
обоих кругах находятся вне заданной точно-
сти.

Нет измерений! Повторите
измерения на точку!

Это предупреждение означает, что для пози-
ционирования станции не хватает информа-
ции. Возможные причины: не выполнены
измерения на необходимое число точек или
не хватает измеренных расстояний.

Нажмите Уст-ка для установки координат станции и/или ориентирования и
возврата в Прилож. Меню .

•

Если многократные измерения на точку выполняются при одном и том же
круге, то в качестве результата будет использоваться последнее пригод-
ное измерение.

•

На экране Метод: Обр. засечка:
•

При измерении на точку при круге лево (КЛ) и круге право (КП), значе-
ния должны быть одинаковыми.

•

Если используются разные коды при круге I и круге II, то используется
код круга I (КЛ). Если только при круге II произведены измерения с
кодировкой, то кодировка круга II назначается точке.

•

Если масштаб вычисляется, то среднее квадратическое отклонение поло-
жения по результатам измерений на две точки принимает значение
0.0000. В таком случае засечка отлично вписывается в условия геометрии
без избыточных измерений.

7.3

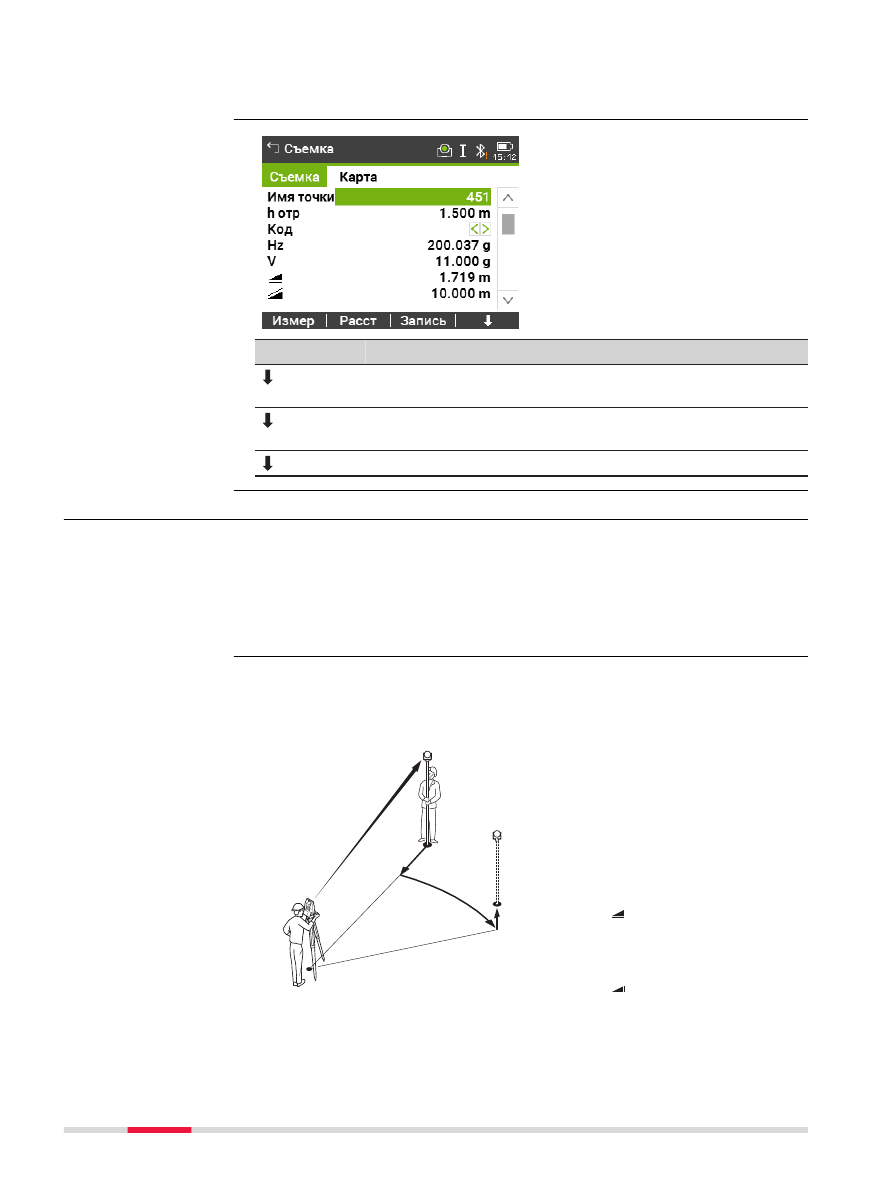

Съемка

Съемка это приложение для измерения неограниченного количества точек.
оно включает предустановки для проекта, станции и ориентирования перед
началом съемки.

Выберите Прилож. из Главного меню.

Выберите Съемка из Программы меню .

Далее

☞

Описание

Доступ

Прогр.

Завершите преднастройку приложения. Обратитесь к разделу "6
Приложения - начало работы".

Клавиша

Описание

Б. Код

Для активации быстрого кодирования. Обратитесь к разделу
"9.2 Быстрое кодирование".

Инд.Nтч

Для перключения между индивидуальными и автоматиче-
скими номерами точек.

Данные

Для просмотра результатов измерений.

7.4

Разбивка

Разбивка это приложение для выноса в натуру проектных точек. Такие пред-
варительно вычисленные точки называются разбивочными точками, или точ-
ками разбивки. Координаты разбивочных точек должны быть в файле проекта
или могут вводиться с клавиатуры.
Приложение постоянно показывает разности между текущей позицией и раз-
биваемой точкой.

Точки могут быть вынесены на местности при помощи различных режимов:
Полярный метод, Метод перпендикуляров и Метод прямоугольных координат.

Полярный метод

TSOX_027

Точка стояния

Текущее местоположение

Проектное положение
выносимой в натуру точки

D : Разница в горизо-
нтальном проложении

ΔHz: Разница в направле-
нии

D : Разность отметок

Съемка

Описание

Режимы разбивки

Прогр.

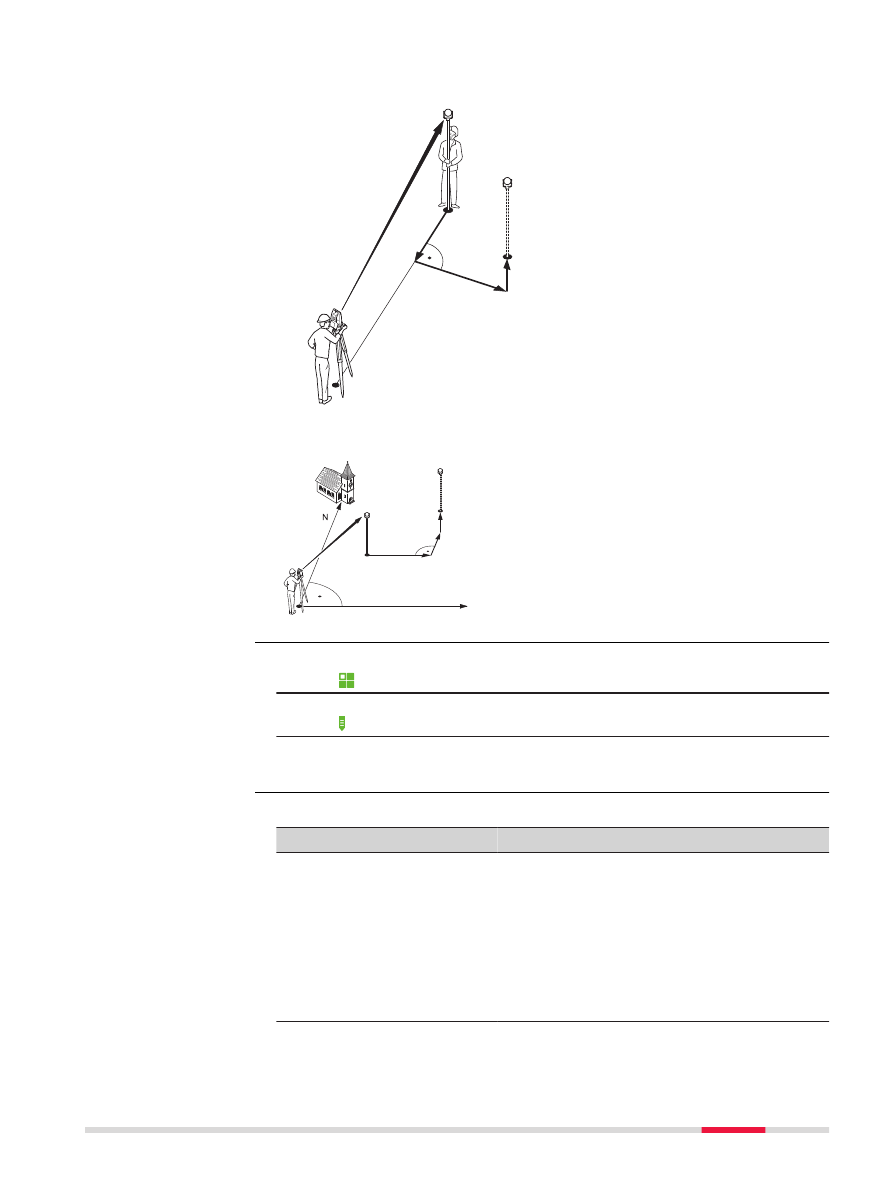

Метод перпендикуляров

d2+

d3+

d1-

TSOX_028

Точка стояния

Текущее местоположение

Проектное положение
выносимой в натуру точки

d1-

ΔL: Разница в продольном
направлении

d2+

ΔT: Разница в поперечном
направлении

d3+

ΔH: Разность отметок

Метод прямоугольных координат

TSOX_032

Точка стояния

Текущее местоположение

Проектное положение
выносимой в натуру точки

ΔY: Разница от проектного
положения по оси Y

ΔX: Разница от проектного
положения по оси X

ΔH: Разность отметок

Выберите Прилож. из Главного меню.

Выберите Разбивка из Программы меню .

Завершите преднастройку приложения. Обратитесь к разделу "6
Приложения - начало работы".

Описание полей

Поле

Опция

Описание

Преф/
Суффикс

Применяется только с приложением Раз-
бивка.

Префикс

Добавляет введенный символ для Имя
перед номером разбиваемой точки.

Суффикс

Добавляет введенный символ для Имя
перед номером разбиваемой точки.

Выкл.

Вынесенная в натуру точка будет иметь тот
же номер, что проектная точка.

Имя

Редактируе-
мое поле

Применяется только в приложении Раз-
бивка.

Доступ

Настр. разб

Прогр.

Поле

Опция

Описание

Эта строка длиной не более 4 символов
добавляется перед или после номера разби-
вочной точки

Сигн. Раз-
бивки

Вкл.

Инструмент издает звуковой сигнал, когда
расстояние от текущего положения до раз-
биваемой точки ≤ 0.5 m.
Чем ближе отражатель к проектному поло-
жению точки, тем чаще подается звуковой
сигнал.

Выкл.

Сигнал отключен.

Фильтр

Выкл.

Нет активных фильтров.

Ближайшая

Ищет проект для точек, близких к текущему
положению. Точки выбраны в качестве точек
для выноса в натуру. После выноса и сохра-
нения первой ближайшей точки предпола-
гается, что будет вынесена следующая бли-
жайшая точка.
Алгоритм работы приложения сортирует
точки таким образом, чтобы расстояние до
следующей разбиваемой точки было мини-
мальным.

Радиус

Отображение точек в пределах заданного
радиуса от определенной точки. Под радиу-
сом понимается расстояние по горизонтали.

Диап. Имен

Отображение точек, чьи имена распола-
гаются между введенными начальным и
конечным идентификаторами.

Центр.Точка

Редактируе-
мое поле

Точка, к которой применяется радиус.
Доступно, если выбрано Фильтр: Радиус.

Радиус

Редактируе-
мое поле

Радиус окружности, точки из которой выво-
дятся на экран. Доступно, если выбрано
Фильтр: Радиус.

От

Редактируе-
мое поле

Первая отображаемая точка. Доступно, если
выбрано Фильтр: Диап. Имен.

До

Редактируе-
мое поле

Последняя точка, которая должна быть
показана. Доступно для Фильтр: Диап.
Имен.

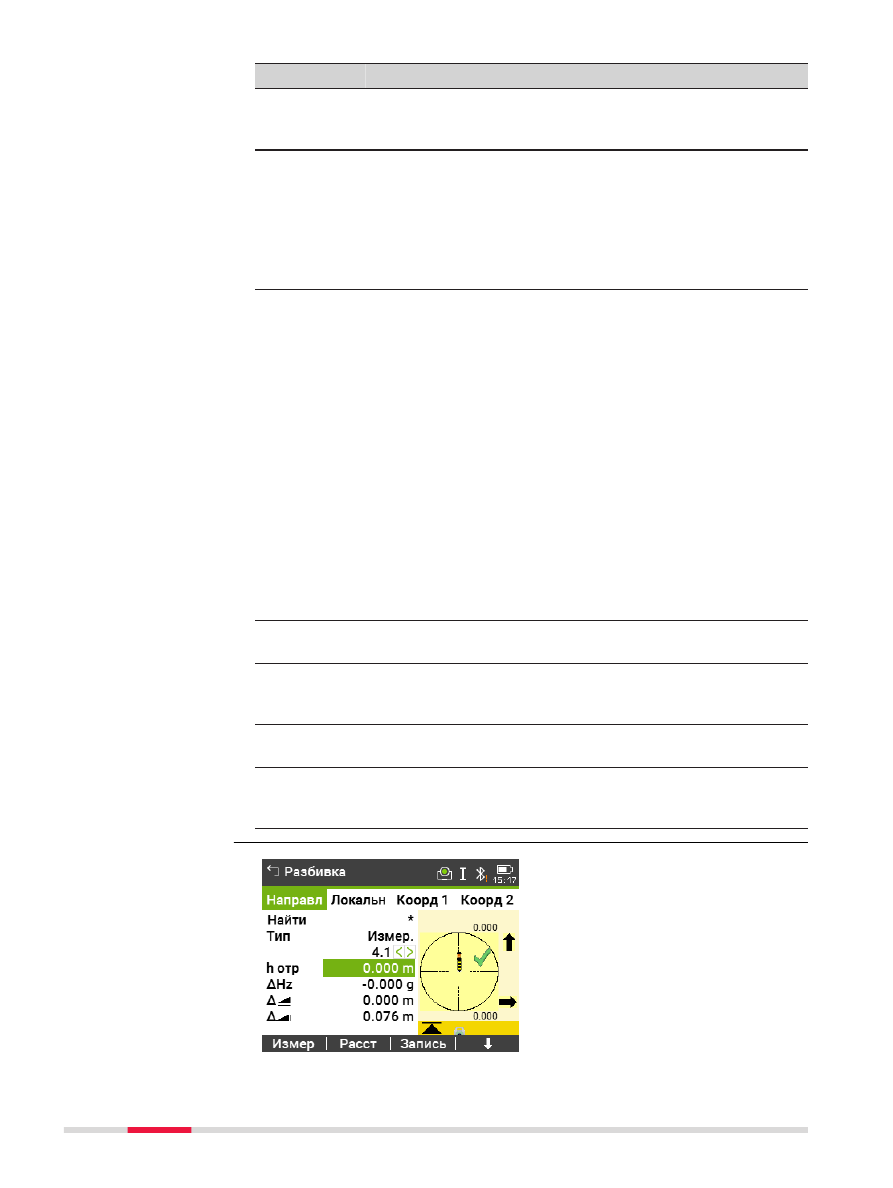

Разбивка

Прогр.

Клавиша

Описание

ДУ&Расc

Ввести направление и расстояние по горизонтали до выно-
симой точки.

Вручную

Ввести координаты точки вручную.

Съемка

Для переключения в приложение Съемка. Нажмите ESC
для возвращения на экран Разбивка.

☞

Обратитесь к "3.8 Графические символы." для получения описания
графических элементов.

Описание полей

Поле

Опция

Описание

Найти

Только отоб-
ражение дан-
ных

Доступно, когда нет активных фильтров.
Поиск нужной точки по ее идентификатору.
После входа программное обеспечение про-
изводит поиск подходящих точек и показы-
вает их в Имя точки: Если нет совпадающих
точек, будет открыто окно поиска.

Радиус

Выбор из
списка

Доступно, когда применен фильтр точек.
Определяет радиус от конкретной точки.

Дальн.

Только отоб-
ражение дан-
ных

Доступно, когда задан определенный диапа-
зон точек. При длинных идентификаторах
точек будут показаны только последние
цифры, а первые не будут видны.

Тип

Только отоб-
ражение дан-
ных

Отображение типа выбранной точки.
•

Тв.т-ка или

•

Измер.

ΔHz

Только отоб-
ражение дан-
ных

Угловое смещение: имеет знак плюс, если
проектное положение находится правее
измеренной точки.

Только отоб-
ражение дан-
ных

Горизонтальное смещение: имеет знак плюс,
если проектное положение выносимой в
натуру точки находится за только что изме-
ренной точкой.

Только отоб-
ражение дан-
ных

Смещение по высоте: имеет знак плюс, если
проектная отметка больше, чем отметка
измеренной точки.

ΔL

Только отоб-
ражение дан-
ных

Продольный сдвиг: имеет знак плюс, если
проектное положение выносимой в натуру
точки находится за только что измеренной
точкой.

ΔT

Только отоб-
ражение дан-
ных

Перпендикулярный сдвиг: имеет знак плюс,
если проектное положение находится пра-
вее измеренной точки.

ΔH

Только отоб-
ражение дан-
ных

Смещение по высоте: имеет знак плюс, если
проектная отметка больше, чем отметка
измеренной точки.

ΔY

Только отоб-
ражение дан-
ных

Смещение по Y (на восток): имеет знак
плюс, если проектное положение находится
правее измеренной точки.

Прогр.

Поле

Опция

Описание

ΔX

Только отоб-
ражение дан-
ных

Смещение по X (на север): имеет знак плюс,
если проектное положение выносимой в
натуру точки находится за только что изме-
ренной точкой.

7.5

Баз. линия

7.5.1

Общие сведения

Баз. линия это приложение, которое используется при выносе проектов в
натуру и контроле осей, например, зданий, дорог или земляных работ. С
помощью этого приложения можно задать базовую линию и выполнять сле-
дующие операции, опираясь на эту линию:

•

Продольный и поперечный сдвиг

•

Вынос точек

•

Разбивка стр. сетки

•

Сегментирование линии

Выберите Прилож. из Главного меню.

Выберите Баз. лин. из Программы меню .

Завершите преднастройку приложения. Обратитесь к разделу "6
Приложения - начало работы".

Выберите опорную линию для базовой линии.

7.5.2

Задание базовой линии

Базовая линия задается относительно имеющейся опорной оси. Положение
базовой линии относительно опорной оси может определяться продольным и
поперечным сдвигом, сдвигом по вертикали, либо поворотом вокруг первой
точки базовой линии. Кроме того, базовую отметку можно задавать на первой
или второй точке опорной линии, либо определять путем интерполяции вдоль
этой линии.

Базовая линия задается по двум точкам. Эти точки можно определять путем
измерений, вводить с клавиатуры, либо выбирать из памяти.

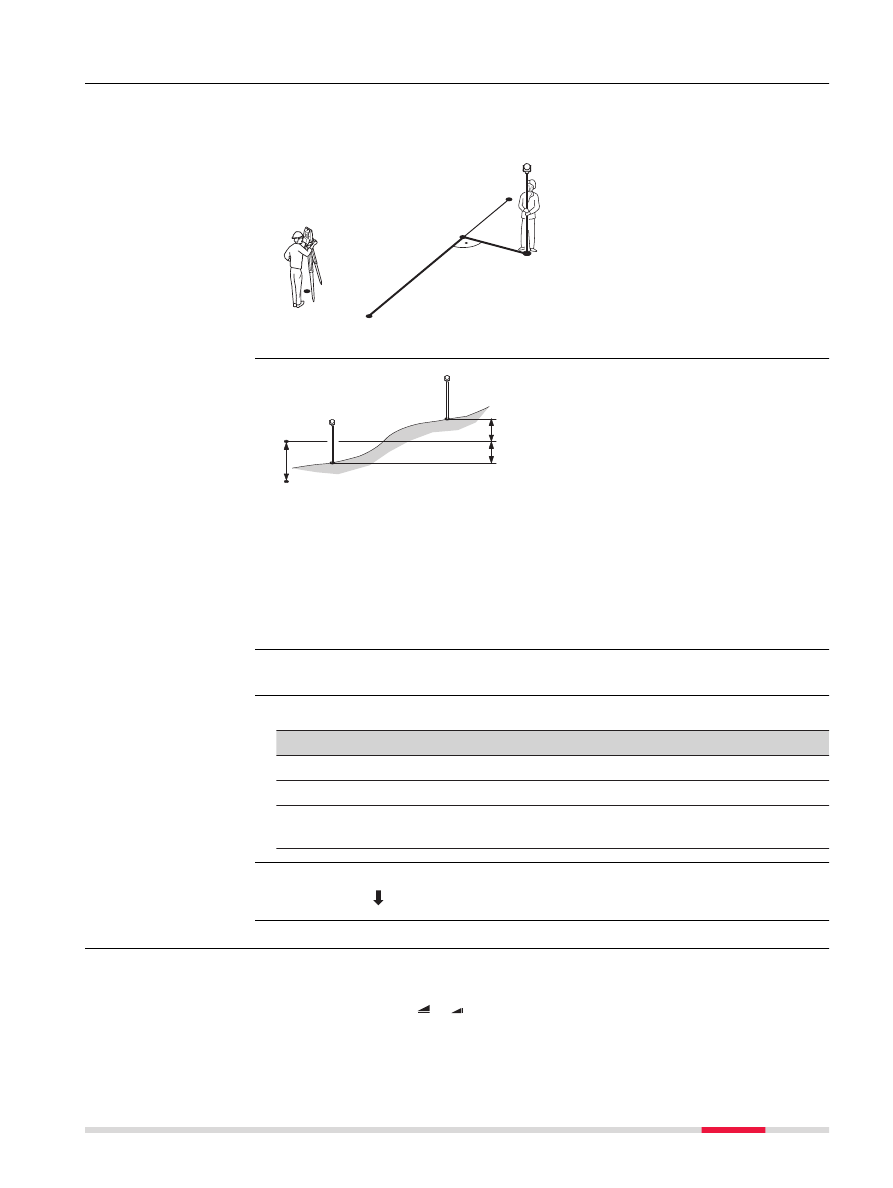

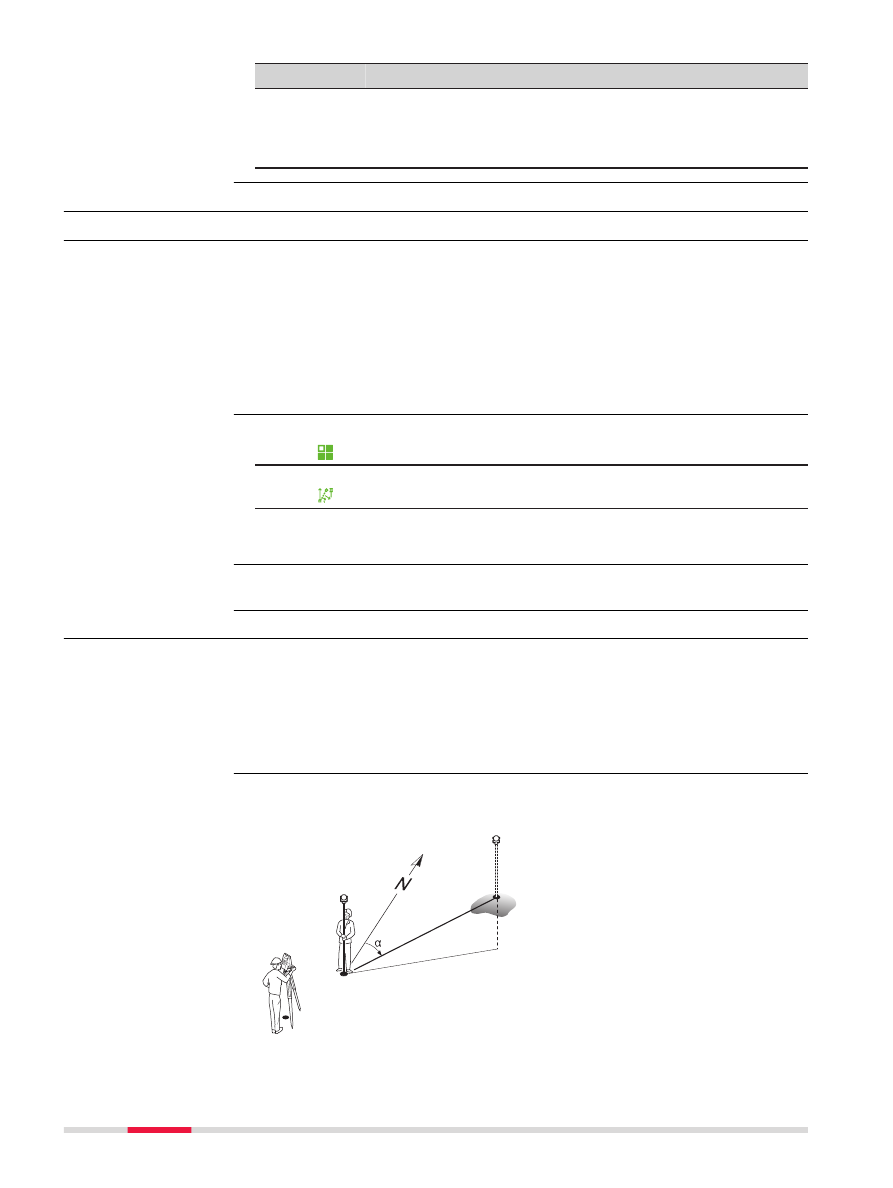

TSOX_088

Базовая линия

P0 Точка стояния
P1 Начальная точка
P2 Конечная точка
d1 Известное расстояние
d2 Разность отметок

Азимут

Описание

Доступ

Следующий шаг

Описание

Определение базовой
линии

Прогр.

Задайте базовую линию, выполнив измерения на начальную и конечную
точки, либо выбрав их в памяти.

Далее
После задания Баз. линия появится экран Инф. для задания опорной линии.

7.5.3

Определение опорной линии

Базовая линия может определяться сдвигами в горизонтальной и/или верти-
кальной плоскости относительно первой базовой точки, либо вращением
вокруг этой точки. Новая линия, определенная таким образом, называется
опорной. Все дальнейшие измерения будут связаны именно с этой линией.

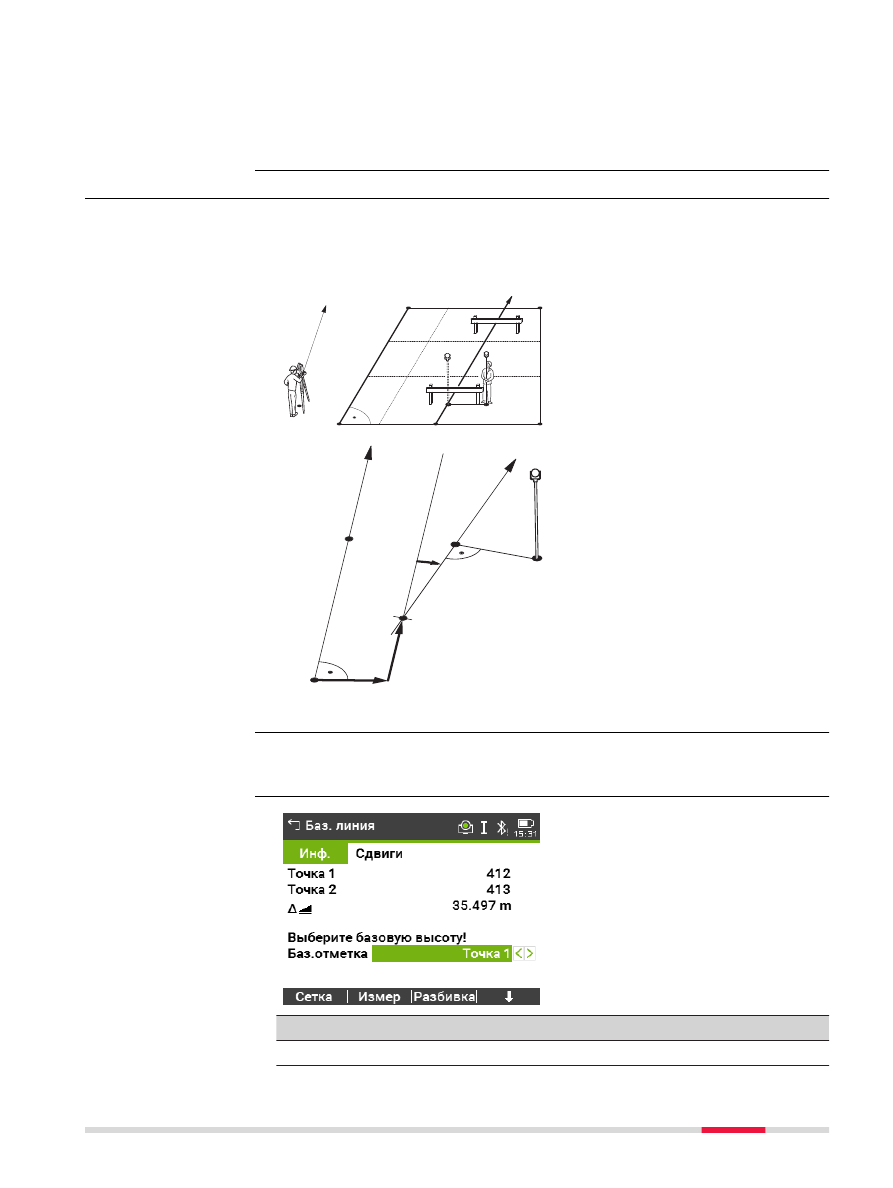

TSOX_034

P0 Точка стояния
P1 Начальная точка
P2 Конечная точка
d1 Базовая линия
d2 Опорная линия

TSOX_034a

P1 Опорная точка
P2 Опорная точка
a

Базовая линия

d1 Параллельный сдвиг
d2 Продольный сдвиг
P4 Опорная точка
r+ Параметр вращения
b

Опорная линия

После выполнения измерений, необходимых для задания базовой линии,
появится экран Баз. линия - Инф..

Клавиша

Описание

Сетка

Для разбивки строительной сетки от опорной линии.

Описание

Доступ

Баз. линия - Инф.

Прогр.

Клавиша

Описание

Измер

Для измерений продольных и поперечных сдвигов.

Разбивка

Для выноса проектных точек по перпендикулярам от опор-
ной линии.

Нов.БЛ

Для задания новой базовой линии.

Сдвиг=0

Для сброса всех значений на 0.

Сегмент

Для деления опорной линии на заданное число сегментов и
вынос в натуру новых точек на опорной линии.

Описание полей

Поле

Опция

Описание

Δ¥¦

Только отоб-
ражение дан-
ных

Длина базовой линии.

Баз.отметка

Точка 1

Разности отметок вычисляются относи-
тельно отметки первой опорной точки.

Точка 2

Разности отметок вычисляются относи-
тельно отметки второй опорной точки.

Интерполи-
ровать

Разности отметок вычисляются интерполи-
рованием вдоль опорной линии.

Нет отметки

Разности отметок не могут быть вычислены
или выведены на дисплей.

Сдвиг

Только отоб-
ражение дан-
ных

Параллельное смещение опорной линии
относительно базовой (P1-P2). Доступно на
странице 2/2 для TS03 или на странице
Сдвиги для TS07.
Смещению вправо от базовой линии при-
сваивается знак плюс.

Вдоль
линии

Только отоб-
ражение дан-
ных

Продольное смещение начальной точки (P3)
опорной линии относительно точки 2 базо-
вой линии. Доступно на странице 2/2 для
TS03 или на странице Сдвиги для TS07.
Положительными считаются смещения по
направлению к точке 2.

Высота

Только отоб-
ражение дан-
ных

Смещение опорной линии по высоте по
отношению к выбранной опорной отметке.
Доступно на странице 2/2 для TS03 или на
странице Сдвиги для TS07.
Положительными считаются смещения
выше опорной точки.

Вращение

Только отоб-
ражение дан-
ных

Здесь можно задать угол поворота опорной
линии по часовой стрелке вокруг опорной
точки P3. Доступно на странице 2/2 для
TS03 или на странице Сдвиги для TS07.

Далее
Назначьте кнопку Измер, Разбивка или Сегмент, чтобы пройти в подприло-
жение.

Прогр.

7.5.4

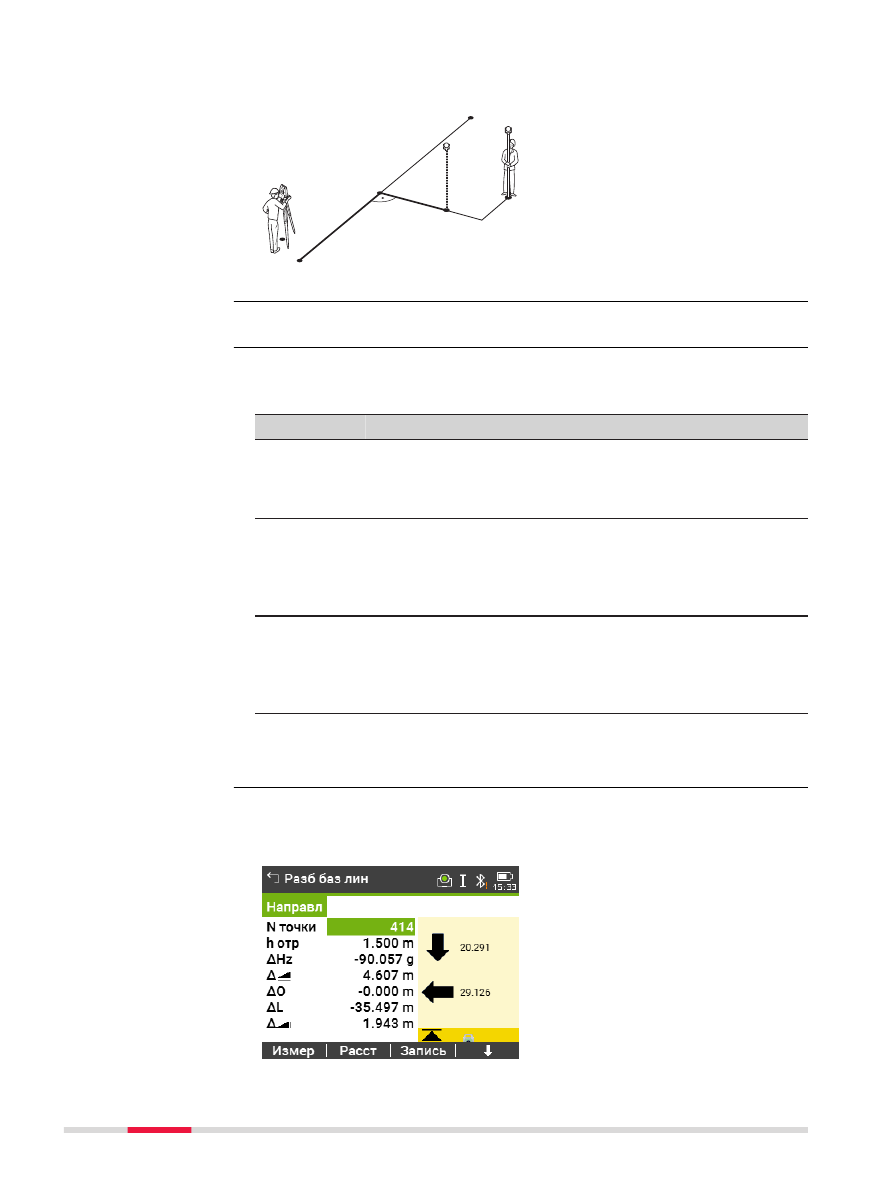

Измер.прод. и попер. сдвига

Это подприложение вычисляет по результатам измерений или по координа-
там продольные, параллельные смещения и превышения точки над опорной
линией.

TSOX_035

P0 Точка стояния
P1 Начальная точка
P2 Конечная точка
P4 Измеренная точка
P3 Опорная точка
d1

D Поперечный сдвиг

D Продольный сдвиг

TSOX_037

P1 Начальная точка
P2 Точка визирования
P4 Точка визирования
a

Опорная отметка

d1 Разность между отметкой начальной точки и опорной отметкой.
d2 Разность между отметкой точки P2 и опорной отметкой
d3 Разность между отметкой точки P3 и опорной отметкой

Нажмите Измер на экране Баз. линия - Инф..

Описание полей

Поле

Описание

ΔL

Вычисленное расстояние вдоль опорной линии.

ΔO

Вычисленное расстояние перепендикулярно опорной линии.

ΔH

Вычисленное превышение относительно заданной опорной
отметки.

•

Нажмите Измер для измерения и записи.

•

Нажмите Пред для возврата на экран Баз. линия - Инф..

7.5.5

Разбивка

Эта подпрограмма вычисляет расхождение между положением измеренной
точки и ее вычисленным положением. Возможны ортогональный (ΔL, ΔO, ΔH)
и полярный (ΔHz,

D , D ) методы отображения.

Описание

Пример превышения
относительно первой
опорной точки

Доступ

Измерение продоль-
ного и поперечного
сдвига

Далее

Описание

Прогр.

Пример ортогональной разбивки

TSOX_038

P0 Точка стояния
P1 Начальная точка
P2 Конечная точка
P4 Разбивочная точка
P3 Измеренная точка
a

D Параллельное смещение

D Продольный сдвиг

Нажмите Разбивка на экране Баз. линия - Инф..

Введите элементы разбивки проектной точки от опорной линии.

Описание полей

Поле

Опция

Описание

Вдоль
линии

Только отоб-
ражение дан-
ных

Продольный сдвиг: Имеет знак плюс, если
проектное положение выносимой в натуру
точки находится за только что измеренной
точкой.

Сдвиг

Только отоб-
ражение дан-
ных

Перпендикулярный сдвиг: Расстояние по
перпендикуляру между измеренной точкой и
проектным положением имеет знак плюс,
если проектное положение находится пра-
вее опорной линии.

Высота

Только отоб-
ражение дан-
ных

Смещение по высоте: Превышение между
измеренной точкой и проектным положе-
нием имеет знак плюс, если проектная
отметка больше, чем отметка опорной
линии.

Далее
Нажмите Далее, чтобы перейти в режим измерений.

Знаки разностей расстояний и углов являются поправками (для их учета тре-
буется применять знак минус). Стрелки указывают направление движения к
проектному положению точки.

Доступ

Ортогональная раз-
бивка

Разб баз лин

Прогр.

Тахеометр Leica TS03/TS07. Руководство пользователя - часть 6
