Юстировка переходника трегера по высоте

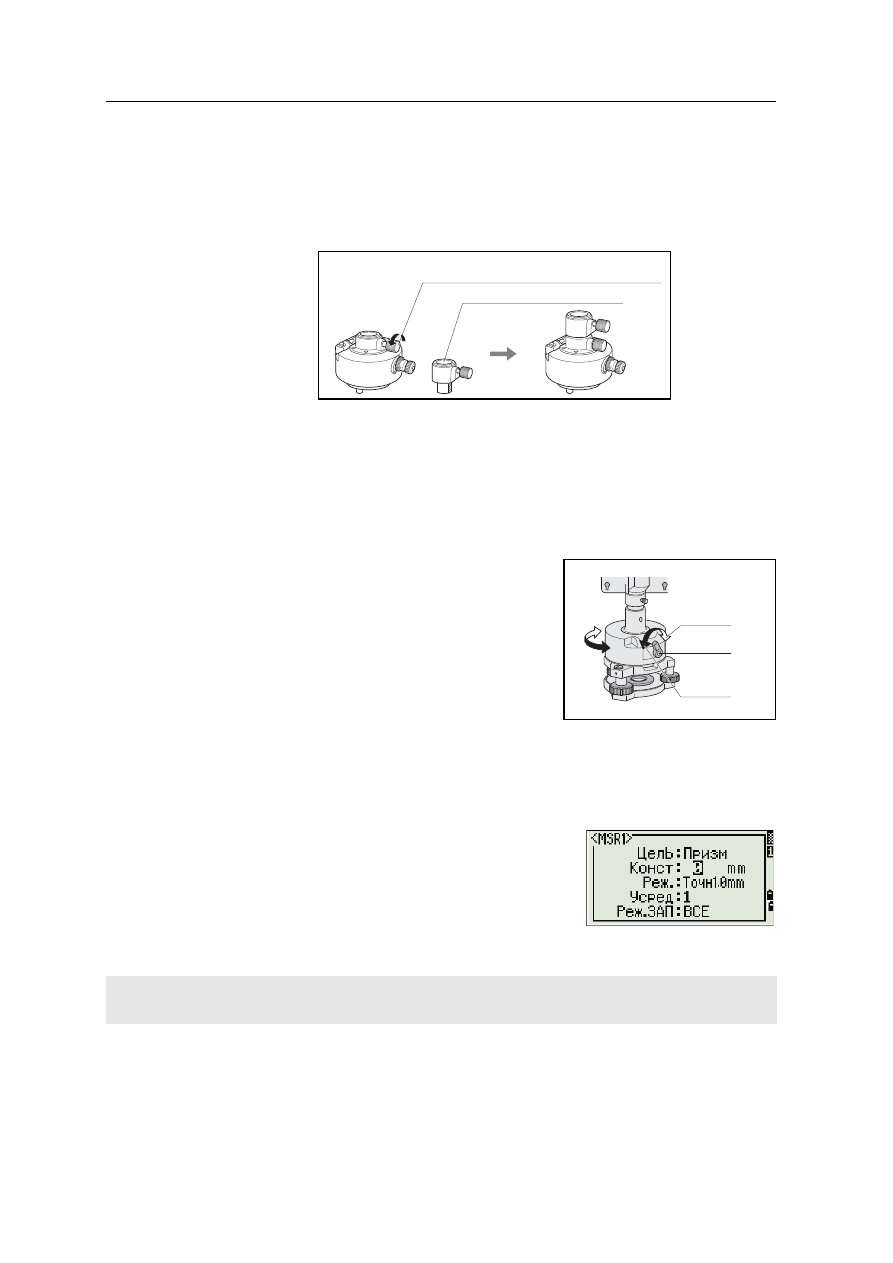

Переходник трегера оснащен переходником юстировки высоты. Для
использования призменного отражателя с инструментом

Focus 2 или другими

тахеометрами

Spectra Precision

Изменение направления отражателя

Призменный отражатель, установленный на переходнике трегера может быть
повернут в любом направлении.
Для изменения направления отражателя:

Ослабьте зажимной винт, повернув его по
направлению против часовой стрелки.

Поверните верхнюю часть переходника
трегера так, чтобы плоскость призмы
находилась в нужном направлении.

Поверните зажимной винт по часовой
стрелке.

Установка постоянной призмы

Установите призму в однопризменный или трехпризменный держатель.

Подсказка – Чтобы использовать трехпризменный держатель как однопризменный,
вставляйте призму в его центральное отверстие.

Установите постоянную призмы. Для этого
удерживайте нажатой в течение одной
секунды кнопку

[MSR1]

или

[MSR2]

. Подробнее

об этом смотрите в разделе

Параметры

измерений, стр. 51

Примечание – постоянная призмы

Spectra Precision всегда

равна 0, в случае однопризменного или трехпризменного держателя.

Подсказка – Когда вы используете призму на малых расстояниях, немного наклоняйте
ее относительно угла наведения.

Если постоянная призмы не равна 0 мм, вы должны ввести значение постоянной призмы в поле Конст.
Например, если постоянная вашей призмы равна 30 мм, введите 30mm в поле Конст на инструменте.

Переходник юстировки высоты

Зажимной винт юстировки высоты

Clamp

Clamp lever

Unclamp

Зажать

Зажим

Отпустить

Электронный тахеометр

Focus 2. Руководство пользователя 23

Подготовка к работе 2

Установка положения визирной марки отражателя

Если вы используете одиночную призму, убедитесь что визирная марка
находится в одной плоскости с призмой и переходником трегера.

Для установки положения визирной марки:

Используйте два установочных винта для
крепления визирной марки к держателю
одиночной призмы.

В пределах диапазона работы
закрепительного винта держателя
установите визирную марку с выемкой
таким образом, чтобы она совместилась с
вертикальной осью призмы и переходника
трегера.

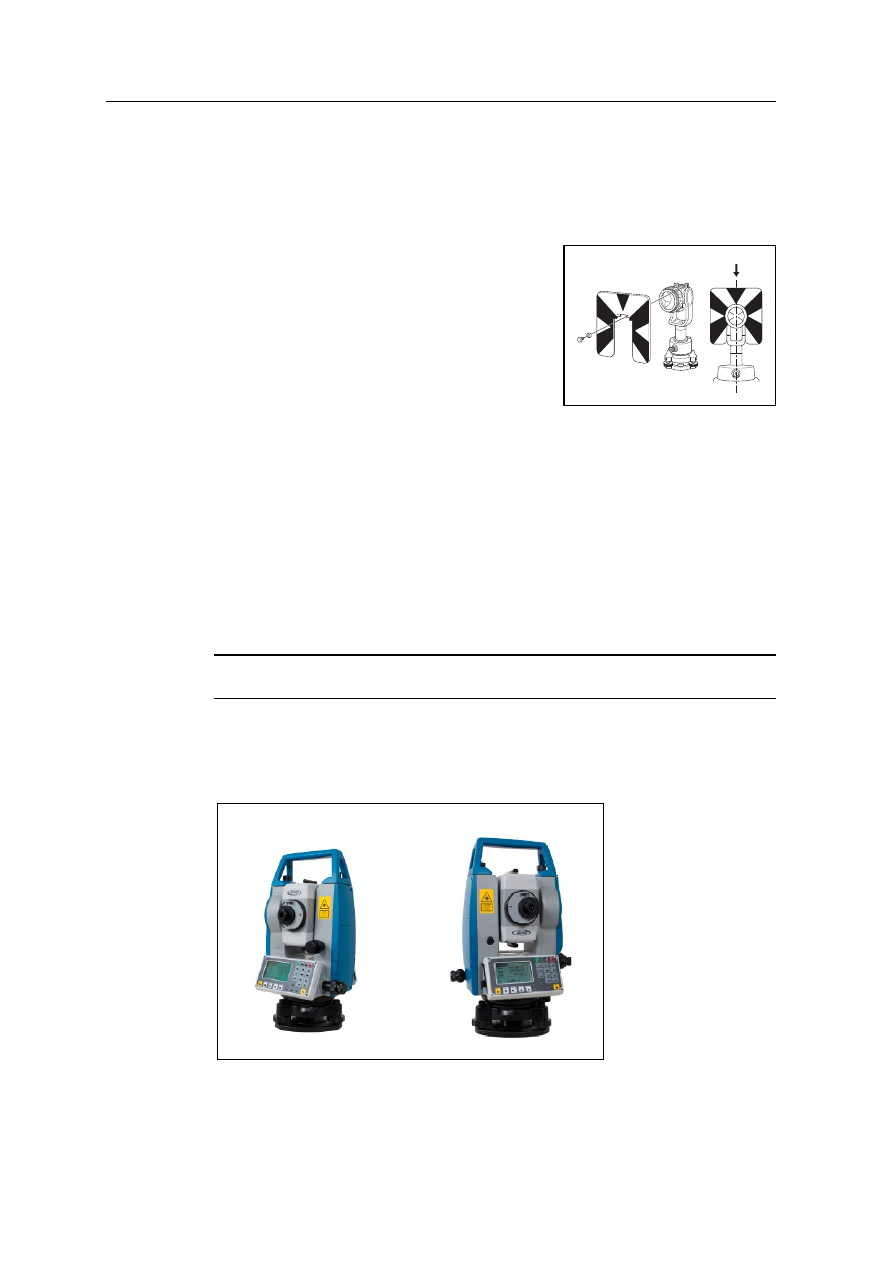

Измерения при КЛ/КП

Вы можете производить измерения при двух кругах. Для смены круга,
поверните инструмент на 180° по основанию, а также поверните зрительную
трубу на 180° против ее обычного положения.

При осреднении величин измерений при КП и при КЛ, вы можете свести на нет
большинство постоянных механических ошибок. Некоторые ошибки, такие как
ошибка вертикальной оси, не могут быть устранены вышеуказанным образом.

ПРЕДОСТЕРЕЖЕНИЕ – При повороте зрительной трубы следите, чтобы ваши пальцы не
попали в щель между основанием инструмента и зрительной трубой.

При измерении при КП вертикальный круг расположен слева от окуляра
зрительной трубы. При измерении при КЛ вертикальный круг расположен
справа от окуляра зрительной трубы.

Center on axis

Центр осей

Измерения при КЛ

Измерения при КП

2 Подготовка к работе

24 Электронный тахеометр

Focus 2. Руководство пользователя

Г Л А В А

Электронный тахеометр

Focus 2. Руководство пользователя 25

Работа с прибором

В этой главе:



Включение и выключение инструмента



Изменение региональных настроек



Экран и функции клавиш









3 Работа с прибором

26 Электронный тахеометр

Focus 2. Руководство пользователя

Включение и выключение инструмента

3.1

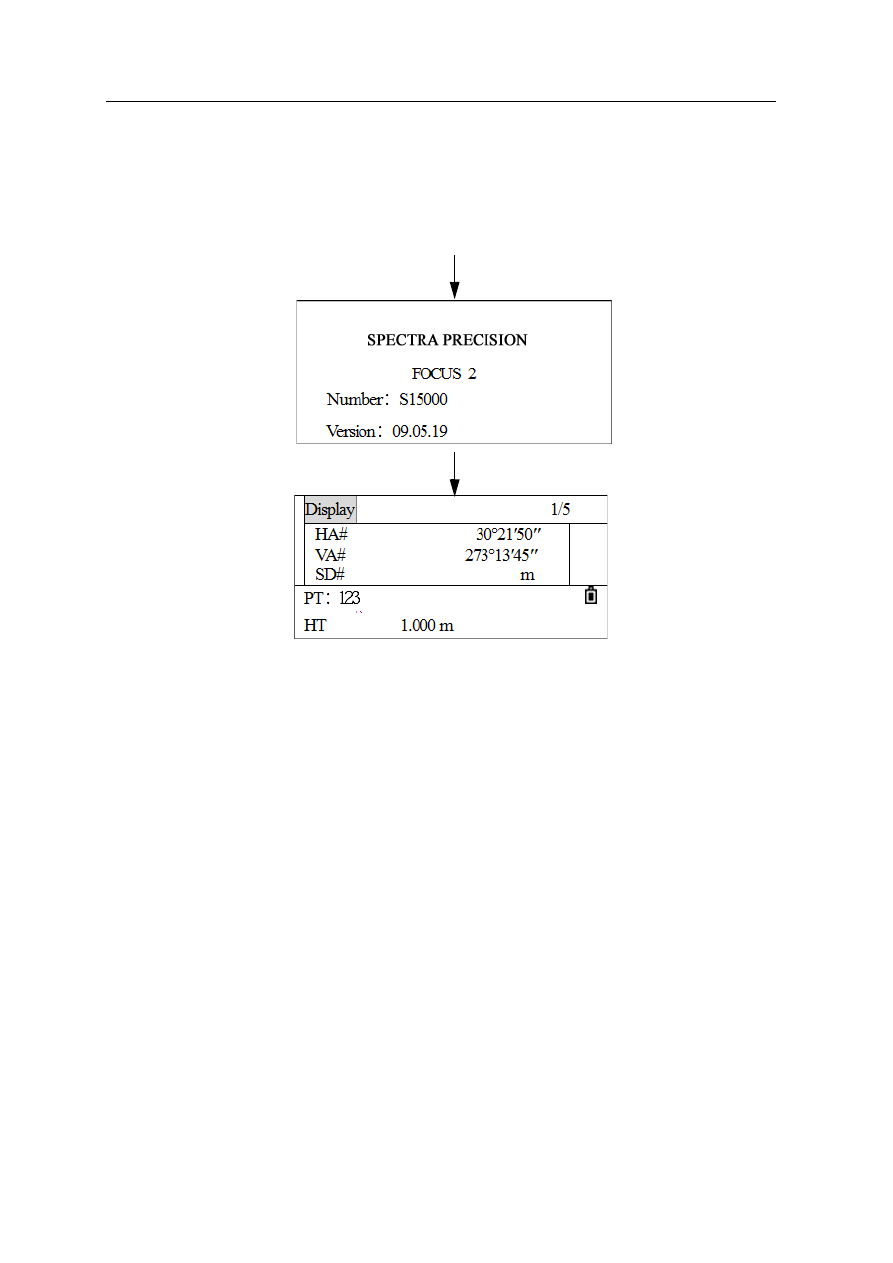

Для включения инструмента нажмите кнопку [PWR].

3 Работа с прибором

7 Электронный тахеометр Focus 2. Руководство пользователя

Электронный тахеометр

Focus 2. Руководство пользователя 29

Работа с прибором 3

Экран и функции клавиш

3.1

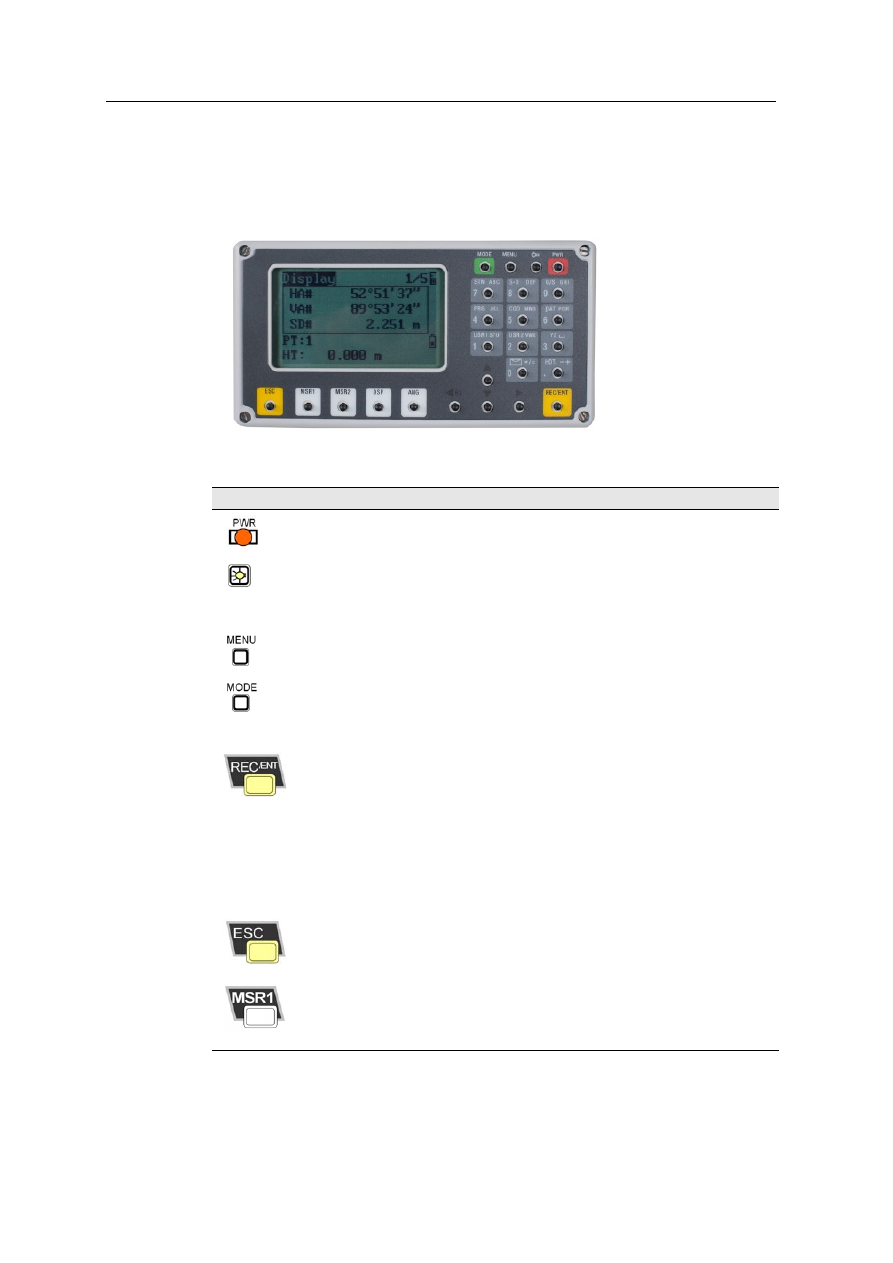

На следующем рисунке показана клавиатура инструмента серии

Focus и

его жидкокристаллический экран.

Ниже приведены функции клавиш инструмента

Focus 2.

Клавиша

Функция

Описание

Включение или выключение инструмента.

стр. 26

(Клавиша подсветки)
Обеспечивает доступ к окну с переключателями.
Если нажата в течение одной секунды, включает и выключает
подсветку ЖК-дисплея.

стр. 32

Отображает экран МЕНЮ.

стр. 99

При нажатии клавиши при вводе значений в поля PT или CD
изменяет режим ввода с алфавитно-числового на числовой и
наоборот.
При нажатии в главном экране измерений активирует режим Qкод.

стр. 35

Запись измеряемых данных, перемещение к следующему экрану
или подтверждение и применение введенных данных в режиме
ввода. Если вы подержите нажатой эту клавишу одну секунду,
находясь в главном экране измерений, вы получите доступ к
опциям для записи измерений в виде СР записей вместо SS
записей.
Вывод инструментом измеренных данных (PT, HA, VA и SD) на
СОМ порт при нажатии этой клавиши в главном экране измерений
или Экране Разбивка (в поле "Запись" меню Запись должно быть
установлено значение "СОМ")

стр. 90

Возврат к предыдущему экрану.
В числовом и алфавитно-числовом режиме - удаление введенных
данных.

Запуск измерения расстояния, с использованием режима,
установленного для клавиши

[MSR1]

Если удерживать нажатой одну секунду, будут показаны настройки
режима измерения.

стр. 50

3 Работа с прибором

30 Электронный тахеометр

Focus 2. Руководство пользователя

Запуск измерения расстояния, с использованием режима,
установленного для клавиши

[MSR2]

Если удерживать нажатой одну секунду, будут показаны настройки
режима измерения.

стр. 50

Переключение между доступными для отображения экранами.
Переключение полей, появляющихся на экранах DSP1, DSP2,
DSP3, если удерживать клавишу одну секунду.

стр. 33

Отображает меню Угол.

стр. 95

Выводит меню Настройки станции.
В числовом режиме ввод числа 7. В алфавитно-числовом режиме
ввод A, B, C или 7.

стр. 56

Отображает меню Разбивка.
Показывает параметры разбивки, если удерживать одну секунду.
В числовом режиме ввод числа 8. В алфавитно-числовом режиме
ввод D, E, F или 8.

стр. 68

Отображает меню Измерения со смещением.
В числовом режиме ввод числа 9. В алфавитно-числовом режиме
ввод G, H, I или 9.

стр. 88

Отображает меню Программы, которое содержит дополнительные
программы измерений.
В числовом режиме ввод числа 4. В алфавитно-числовом режиме
ввод J, K, L или 4.

стр. 76

В числовом режиме ввод числа 5. В алфавитно-числовом режиме
ввод M, N, O или 5.

стр. 39

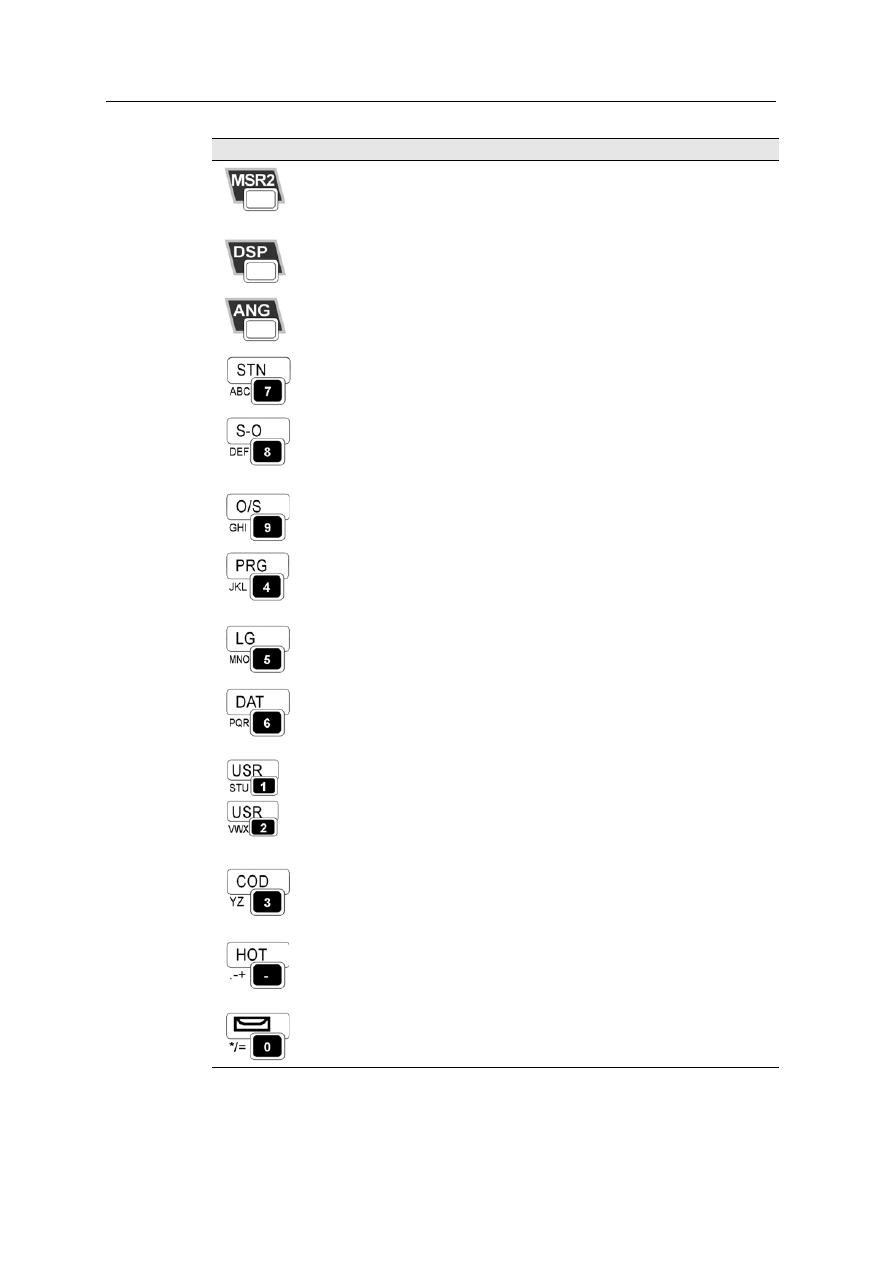

Отображает меню Выбор формата данных. В зависимости от
вашей установки будут выбраны RAW, XYZ или STN данные.
В числовом режиме ввод числа 6. В алфавитно-числовом режиме
ввод P, R, Q или 6.

стр. 41

Выполнение функции, которая назначена для клавиши

[USR1]

В числовом режиме ввод числа 1. В алфавитно-числовом режиме
ввод S, T, U или 1.
Выполнение функции, которая назначена для клавиши

[USR2]

В числовом режиме ввод числа 2. В алфавитно-числовом режиме
ввод V, W, X или 2.

стр. 39

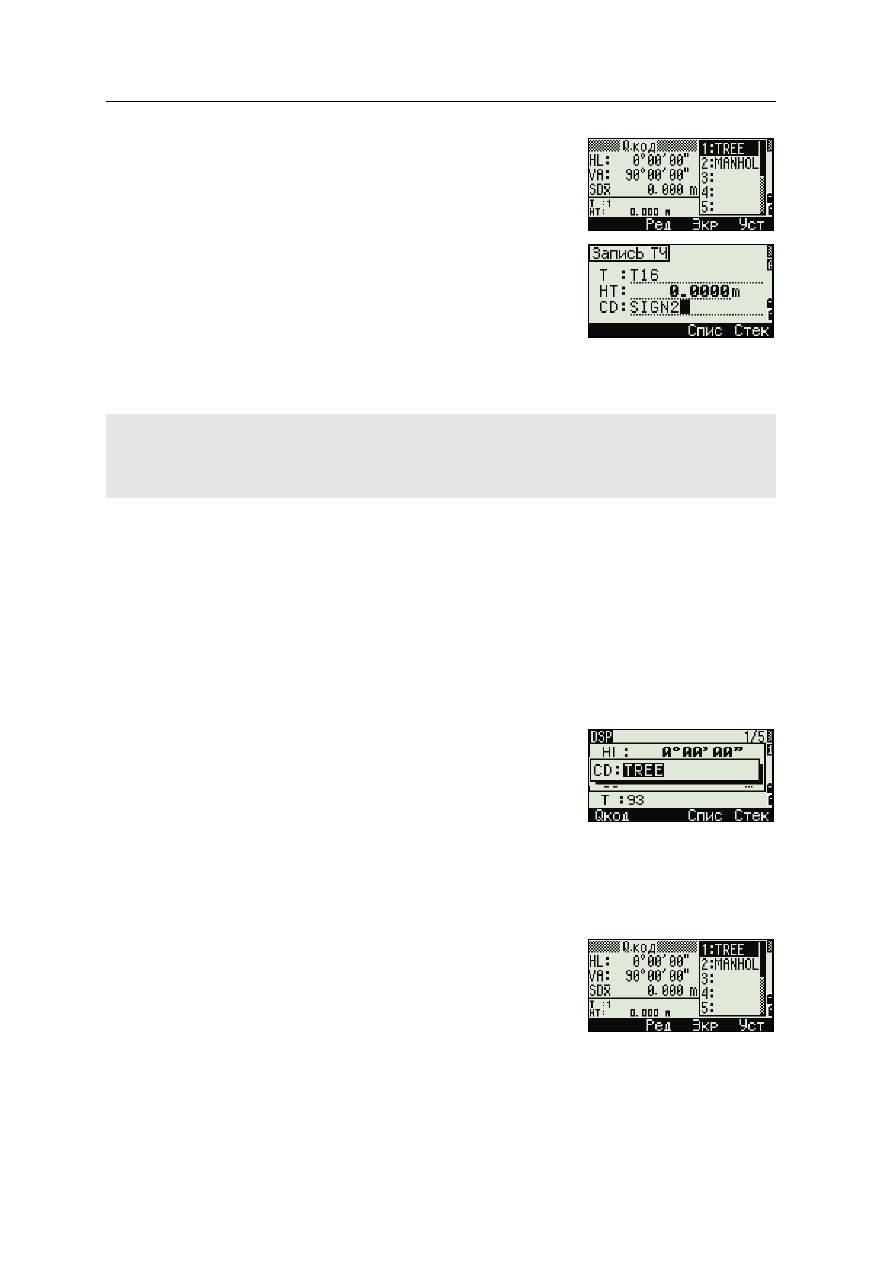

Открывает окно, в которое вы можете ввести код. Значение кода по
умолчанию - последний введенный код.
В числовом режиме ввод числа 3. В алфавитно-числовом режиме
ввод Y, Z, пробел или 3.

стр. 36

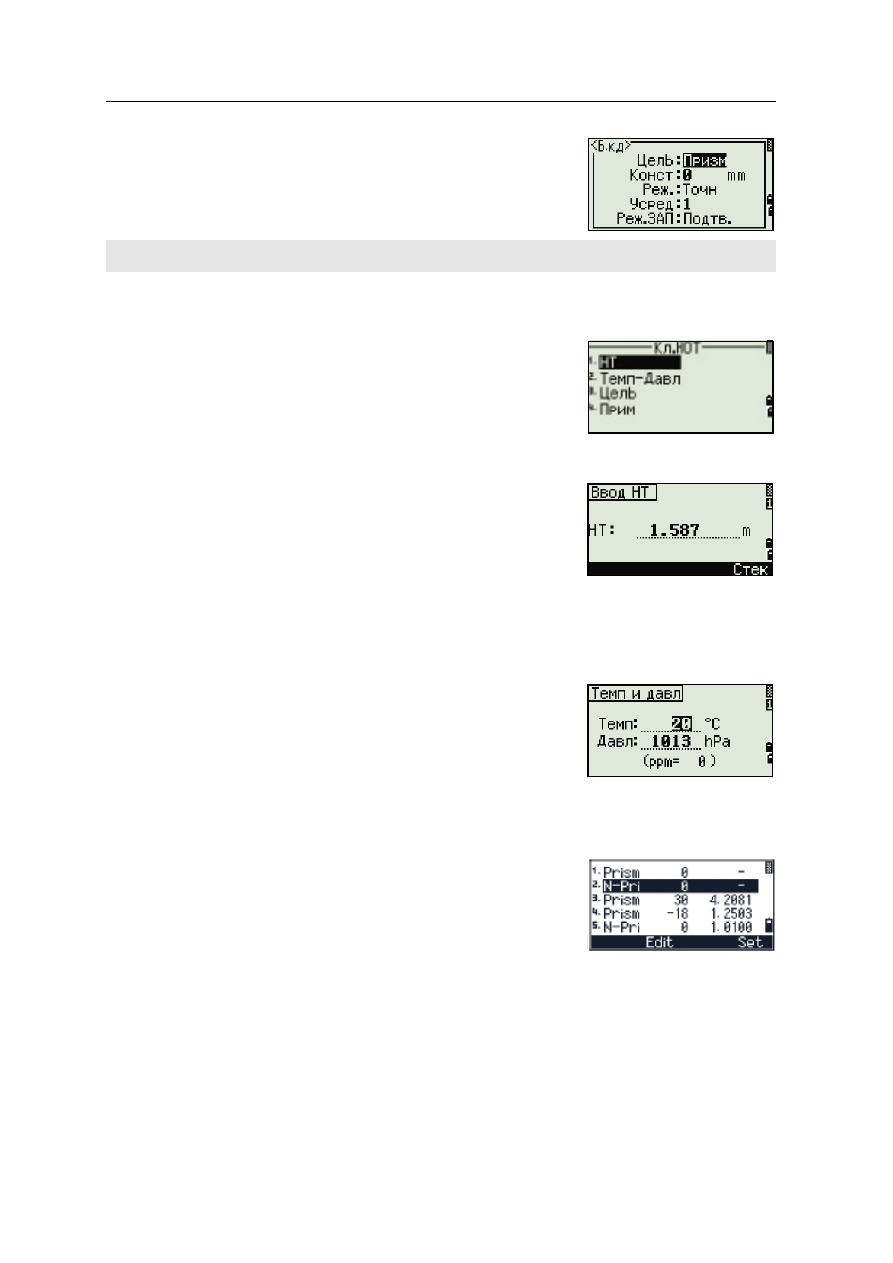

Выводит меню "Кл.НОТ" в которое входят настройки Высоты цели,
Температуры-Давления, Цели, Примечания и Точки по умолчанию.
В числовом режиме ввод знака - (минус). В алфавитно-числовом
режиме ввод десятичной точки, - (минус) или + (плюс).

стр. 37

Показывает пузырьковый уровень.
В числовом режиме ввод 0. В алфавитно-числовом режиме ввод
символов *, / , = или 0.

стр. 39

Клавиша

Функция

Описание

Электронный тахеометр

Focus 2. Руководство пользователя 31

Работа с прибором 3

Панель состояния

Панель состояния отображается с правой
стороны каждого экрана. Она состоит из
иконок, индицирующих состояние различных
системных функций.

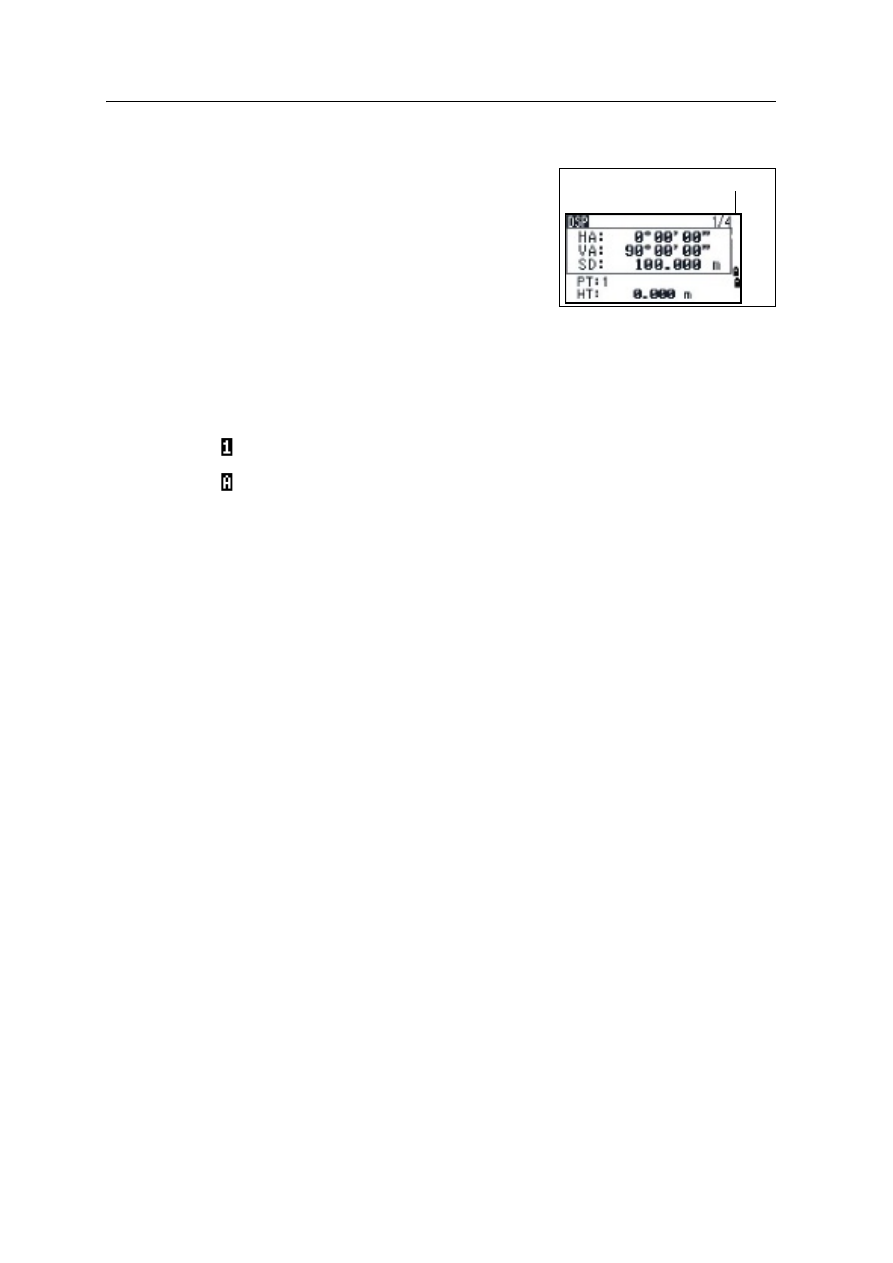

Индикатор режима ввода

Индикатор режима ввода появляется только в том случае, когда вы вводите
точки или координаты. Он отображает режим ввода данных:

Режим ввода цифр. Нажимайте на кнопки чтобы ввести цифру, которая подписана под
клавишей.
Режим ввода букв. Нажимайте на кнопки чтобы ввести букву, которая написана под
клавишей первая. Повторно жмите не эту клавишу, чтобы ввести следующие буквы.
Например чтобы ввести букву "О" в режиме ввода букв, три раза подряд нажмите на
клавишу

[6]

Панель состояния

3 Работа с прибором

32 Электронный тахеометр

Focus 2. Руководство пользователя

Индикатор сигнала

Индикатор заряда батареи показывает текущий уровень напряжения:

Если уровень заряда батареи критически низкий,
появляется сообщение:

Включение и выключение подсветки, лазерного указателя и звука

Подсветка экрана

Для включения или выключения подсветки экрана, нажимайте на клавишу
подсветки .

Если дисплей слишком темный или яркий, можно

отрегулировать яркость подстветки в окне регулировки контрастности
(удерживая нажатой кнопку подсветки (с иконкой лампочки) в течение одной
секунды, а затем нажимая

[<]

[>]

; см.

стр. 33

Окно с тремя переключателями

Используйте окно с тремя переключателями для
включения и выключения подсветки, лазерного
выключателя и звукового сигнала инструмента

Чтобы открыть это окно, находясь в любом экране,
нажмите кнопку подсветки и подержите одну секунду.

Для выбора типа переключателя нажмите соответствующую цифровую
клавишу. Например, для выбора переключателя подсветки, нажмите

[1]

Уровень 4 (Полный заряд)

Уровень 3

Уровень 2

Уровень 1

Низкий уровень заряда

Электронный тахеометр

Focus 2. Руководство пользователя 33

Работа с прибором 3

Переключатель 1 (подсветка))

Переключатель 2 (лазерный указатель)

Переключатель 3 (звук)

Окно настройки контрастности

Когда открыто окно с тремя переключателями,
нажмите клавиши курсора

[<]

или

[>]

чтобы

отобразилось окно настройки контрастности. Затем
нажимайте

[^]

или

[v]

для регулировки

контрастности. Индикатор в виде стрелки
показывает текущий уровень контрастности. Для
возврата к окну с тремя переключателями нажмите

[<]

или

[>]

Когда вы сделаете все необходимые настройки нажмите

[ESC]

, чтобы закрыть

окно с тремя переключателями.

Клавиша

[DSP]

Используйте эту клавишу для переключения между экранами или смены
настроек экрана.

Переключение отображаемых экранов

огда доступны несколько экранов, в верхнем

левом углу экрана появляется индикатор

DSP

и его

номер (например

1/4

) в правом верхнем углу.

Подсветка экрана включен

Подсветка экрана выключена.

Лазерный указатель выключен.

Лазерный указатель включен.

Звук включен.

Звук выключен.

3 Работа с прибором

34 Электронный тахеометр

Focus 2. Руководство пользователя

Для переключения к следующему доступному
экрану нажмите

[DSP]

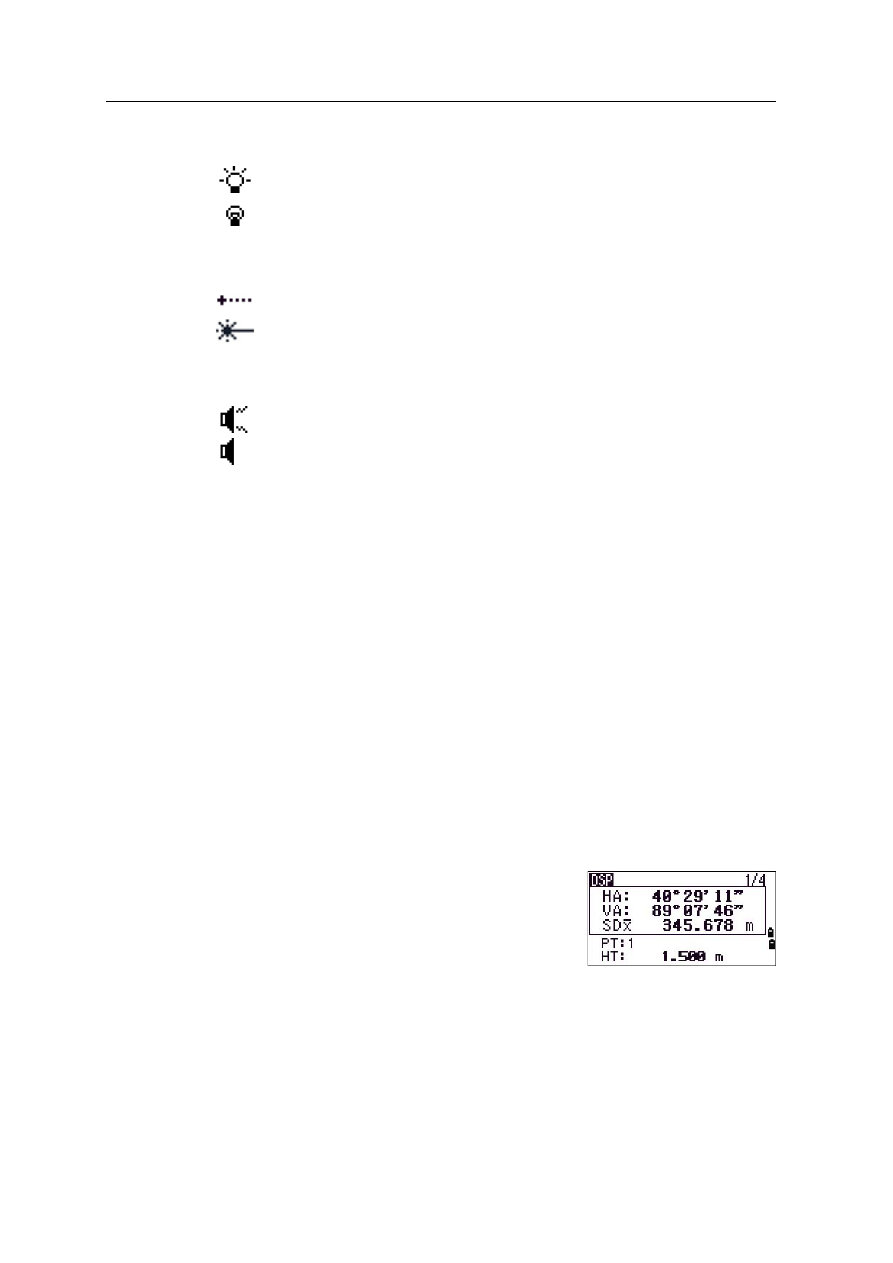

Например если отображается экран DSP2 нажмите

[DSP]

для переключения к экрану DSP3. Индикатор

экранов изменится с

2/4

на

3/4

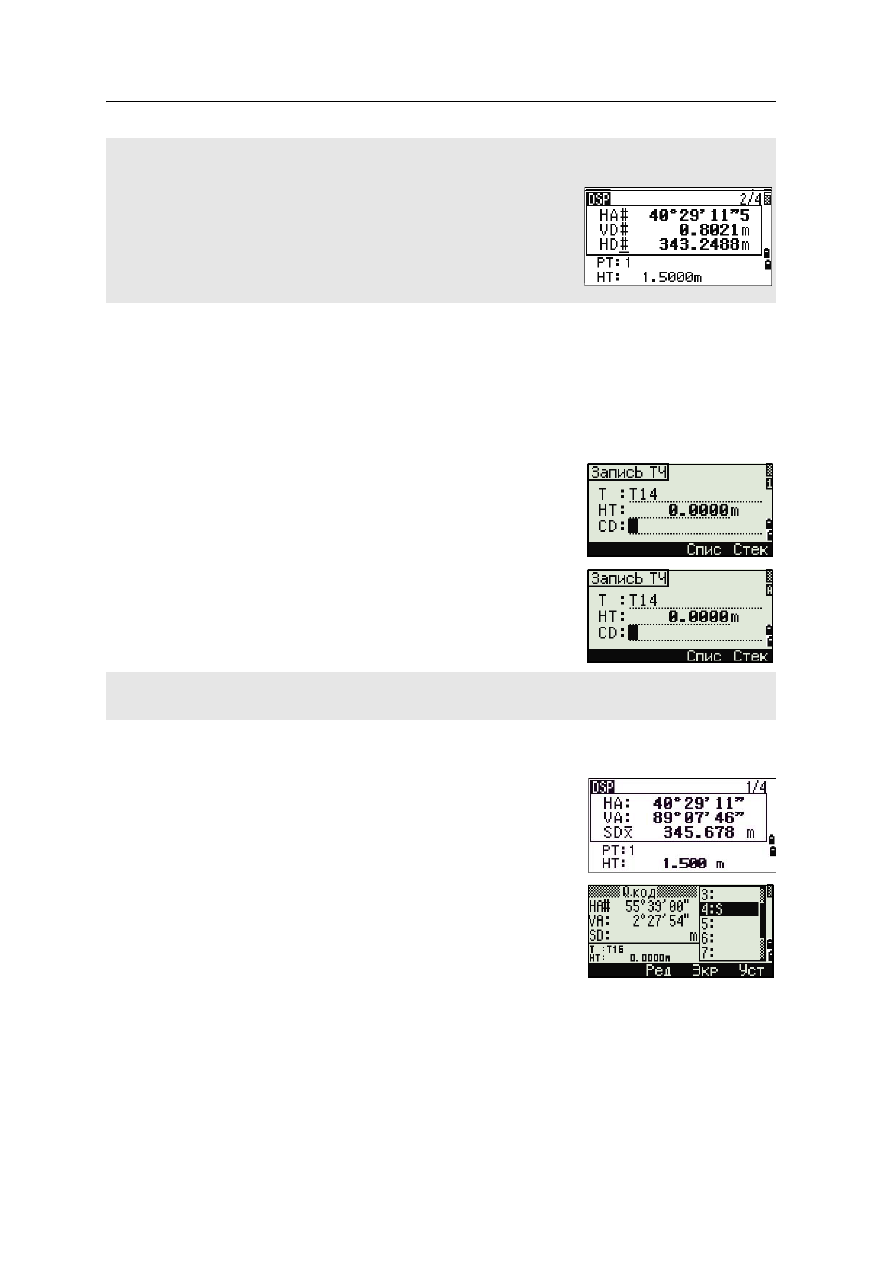

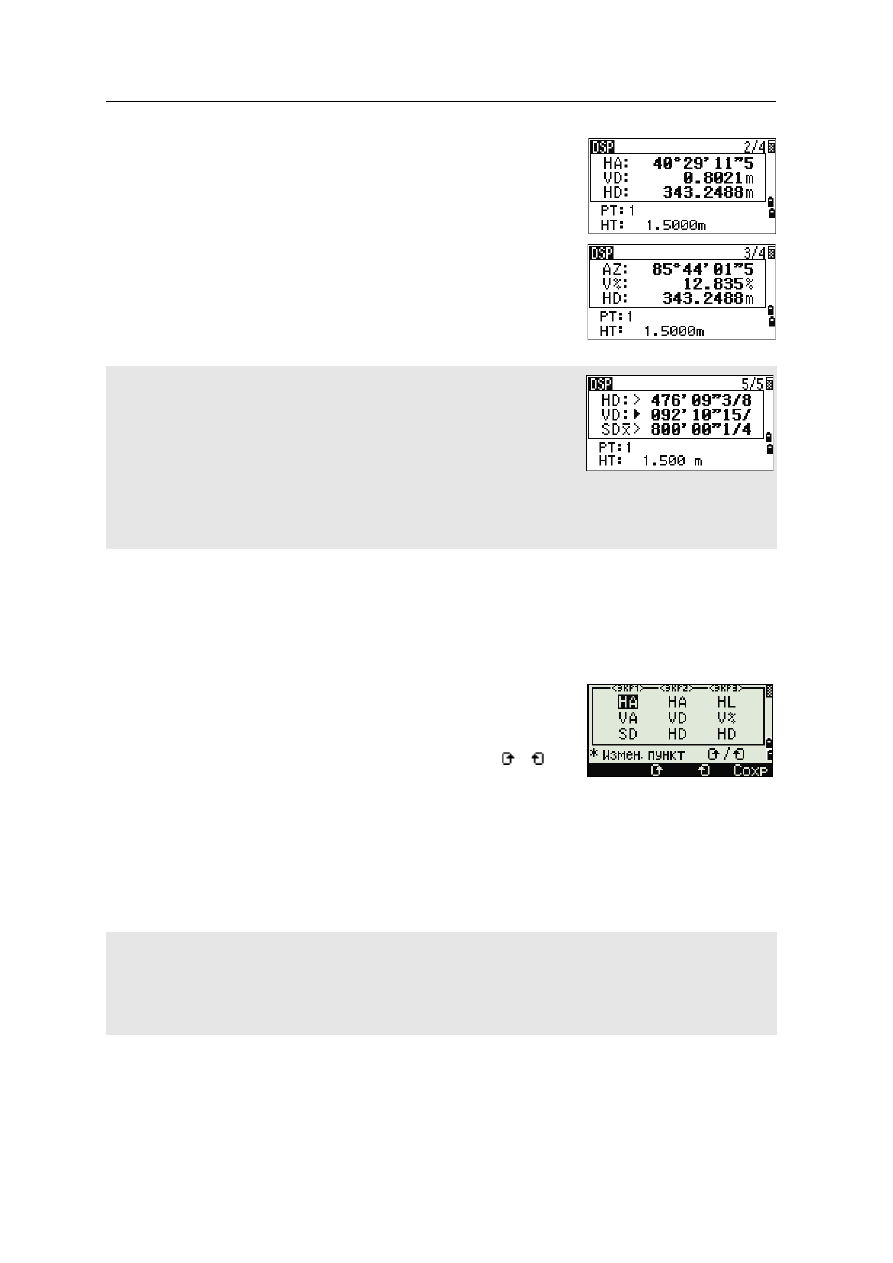

Настройка значений, отображаемых в главном экране измерений

Для выбора значений, которые будут отображаться на экранах DSP1, DSP2 и
DSP3:

Удерживайте

[DSP]

одну секунду.

Используйте клавиши курсора

[^]

[v]

[<]

[>]

для выбора значения, которое хотите
изменить.

Используйте программные кнопки и для
перемещения по списку значений величин,
которые могут быть отображены.

Вы можете выбрать следующие величины:
HA/AZ/HL/VA/V%/SD/VD/HD/Z и пустая строка.

Чтобы сохранить изменения нажмите программную клавишу

Сохр

. Иначе,

выберите значение для экрана DSP3 и затем нажмите

[ENT]

. На экране DSP

отобразится выбранная вами величина.

Когда установлены вторичные единицы измерения для расстояний,
становится доступным дополнительный экран. На нем показаны
величины HD, VD и SD. Информация об установке вторичных единиц
измерения для расстояний приведена в соответствующем разделе, см.

стр. 120

Минимальная отображаемая величина для измерения расстояний в
футах и дюймах составляет 1/16 дюйма. Меньшие единицы измерения
непрактичны при работе в поле. Когда текущая величина больше чем 99999’11’’15/16, отображается
символ “>”. Если текущее расстояние менее -9999’11’’15/16, отображается символ “” (заполненный
треугольник). Это не влияет на вычисления. Точное значение используется во всех случаях.

За исключением пустой строки, невозможно отображать более чем в одной строке экрана одинаковые
значения.
Значения, отображаемые на экранах DSP1, DSP2, DSP3 и DSP4, также используются в соответствующих
экранах Разбивки (SO2, SO3, SO4 и SO5).
Вы можете также выбрать значения, отображаемые в экране Разбивка.

Электронный тахеометр

Focus 2. Руководство пользователя 35

Работа с прибором 3

Клавиша

[MODE]

Используйте клавишу

[MODE]

для изменения режима ввода с клавиатуры для

текущего экрана.

Изменение режима ввода при вводе точки или кодов

Когда курсор находится в поле для ввода точки (Т)
или кода (CD), нажмите

[MODE]

для изменения

режима ввода между алфавитно-числовым (А) и
числовым (1).

Индикатор ввода на панели состояния отображает
текущий режим ввода.

Режим измерения с применением Быстрого кода (Q-код)

Для активации режима измерения Быстрого
кода, нажмите

[MODE]

в главном экране

измерений.

В поле Т стоит имя точки по умолчанию.

Нажмите любую числовую клавишу (от

[0]

до

[9]

) для начала измерения и записи точки.

Список цифровых клавиш и назначенных для
них кодов объектов представлен в правой
части экрана.

Символы заголовка
На экранах DSP могут быть использованы следующие символы заголовка:
•

(:) показывает, что компенсатор работает.

•

(#) показывает, что компенсатор отключен.

•

(_) показывает, что используется поправка за Уровень моря и
Масштабный коэффициент.

Когда курсор находится в поле высоты (НТ), доступен только числовой режим. Нажатие [MODE] не даст
эффекта, когда курсор находится в поле НТ.

3 Работа с прибором

36 Электронный тахеометр

Focus 2. Руководство пользователя

Например, если вы нажимаете

[6]

, выбирается

код, назначенный для 6 и инструмент
начинает измерение.

Если вы установили режим подтверждения
записи (см.

«Параметры измерений»,

стр. 52

), после каждого измерения

появляется экран Запись ТЧ.

Сделайте одно из следующего:

–

Для записи точки нажмите

[ENT]

–

Для возврата в главный экран измерений нажмите

[ESC]

Чтобы вернуться в главный экран измерений из экрана Qкод, нажмите

[MODE]

или

[ESC]

Клавиша

[COD]

В главном экране измерений нажмите клавишу

[COD]

для изменения кодов

объектов по умолчанию, которые будут назначаться в поле CD при записи
точки.

Установка кодов по умолчанию

Когда вы нажимаете

[COD]

в главном экране

измерений, появляется окно для ввода кода
объекта.

Вы можете использовать программные кнопки

Спис

Стек

для ввода кода.

Измерения Qкод

Для ввода Быстрых кодов наблюдений в
определенном порядке нажмите программную
клавишу

Qкод

Эта функция позволяет вам использовать десять
цифровых клавиш для кода объекта и завершения
съемки точки.

Чтобы назначить новый код объекта цифровой клавише нажмите [^] или [v] чтобы выбрать код, который
вы хотите изменить. Затем нажмите программную кнопку

Ред

Вы можете использовать программную кнопку

DSP

чтобы изменить значение, отображаемое в окне

измерений так же, как и при использовании клавиши [DSP] в главном экране измерений.

Электронный тахеометр

Focus 2. Руководство пользователя 37

Работа с прибором 3

Чтобы изменить режим измерения для Быстрых
кодов наблюдений, нажмите кнопку

Уст

Клавиша

[HOT]

Меню клавиши НОТ доступно на нескольких
экранах наблюдений. Чтобы отобразить это меню
нажмите

[HOT]

Изменение высоты цели

Для изменения высоты цели нажмите

[HOT]

чтобы

вывести меню Кл.НОТ. Затем нажмите

[1]

или

выберите

и нажмите

[ENT]

Введите высоту цели и нажмите или нажмите
программную клавишу

Стек

чтобы просмотреть

содержимое стека. В стеке НТ хранятся последние
20 введенных значений высоты.

Установка температуры и давления

Для установки температуры и давления нажмите

[HOT]

для отображения меню Кл.НОТ. Затем

нажмите

[2]

или выберите

Темп-Давл

и нажмите

[ENT]

Введите текущие значения температуры и
давления. Значение ppm обновляется
автоматически.

Выбор настроек для цели

Настройки цели заключаются в установке типа
цели, постоянной призмы и высоты цели. При
изменении выбранного набора настроек
соответственно меняются все три настройки. Вы
можете использовать эту функцию для быстрого
переключения между двумя типами цели. Можно
подготовить до пяти настроек цели.

При измерениях Быстрых кодов режим записи может быть установлен только как "Подтв." или "ВСЕ".

3 Работа с прибором

38 Электронный тахеометр

Focus 2. Руководство пользователя

Нажмите

[HOT]

для отображения меню Кл.НОТ. Затем нажмите

[3]

или выберите

Цель

и нажмите

[ENT]

. Появится список из пяти настроек цели. Для выбора

нужного набора настроек нажмите соответствующую цифровую клавишу (от

[1]

до

[5]

), или используйте

[^]

или

[v]

для выбора настроек цели из списка и нажмите

[ENT]

Чтобы изменить установки, определенные в качестве настроек цели, выберите в
списке набор настроек и нажмите программную клавишу

Ред

Ввод полевых примечаний

Для ввода полевых примечаний нажмите

[HOT]

для

отображения меню Кл.НОТ. Затем нажмите

[4]

, или

выберите

Прим

и нажмите

[ENT]

Эта функция может использоваться в любое время
и в любом экране наблюдений.

Каждое примечание может состоять не более чем
из 50 символов.

Примечания хранятся в сырых данных как СО
записи.

Отобразить список предыдущих примечаний
можно нажав программную клавишу

Стек

. В стеке

хранятся последние 20 примечаний.

Используйте

[^]

или

[v]

для выбора примечания в

списке. Затем нажмите

[ENT]

для выбора

примечания.

Тип

Призма/Без отражателя

Конст

от –999 до 999 мм

от –9.990 до 99.990 м

Поле НТ может быть не заполнено в настройках цели. Если вы оставили это поле пустым, текущее
значение высоты НТ всегда принимается равным измеренному.
Если выбран набор настроек цели, значения величин "Тип" и "Конст" будут применены для настройки
режимов [MSR1] и [MSR2], а также к измерениям в режиме Q-кода. Если вы определили значение для
высоты НТ, текущая высота НТ всегда будет равна ему.

содержание .. 1 2 3 4 ..
