Тахеометр Spectra Precision FOCUS 2. Руководство пользователя

Электронный тахеометр

Focus 2. Руководство пользователя 39

Работа с прибором 3

Индикатор пузырькового уровня

Если при включенном компенсаторе был сбит уровень установки инструмента,
автоматически появится индикатор пузырькового уровня, он также
отображается после экрана запуска.

Для вывода индикатора пузырькового уровня из экрана наблюдения нажмите

Если инструмент отклонен от уровня более чем на ±3’30", на экране появится
надпись OVER.
Focus 2 имеет двухосевую компенсацию уровня.

Чтобы включить или выключить компенсацию
уровня используйте клавиши курсора

[<]

или

[>]

Клавиши

[USR]

Если в поле вы часто используете какие-то определенные функции, вы можете
назначить их для клавиш

[USR1]

или

[USR2]

. Всякий раз, при нажатии клавиши

[USR]

активируется функция, которую вы назначили для этой клавиши.

Для клавиш

[USR]

могут быть назначены следующие функции:

•

Ввод высоты HT

•

Проверка BS

•

База XYZ

•

PT по умолчанию

Текущие настройки компенсаторов отображаются при помощи заголовочных знаков (: , # , : и # ) после
поля меток (таких как HA, VA, SD и HD) на экранах наблюдения. Дополнительную информацию можно
найти в разделе

«Символы заголовка», стр. 35

3 Работа с прибором

40 Электронный тахеометр

Focus 2. Руководство пользователя

•

Выбор цели

•

Ввод температуры-давления

•

Ввод примечания

•

Следующее меню или одиночные функции из этих меню:

–

Геом

–

Смщ

–

Прг

По умолчанию для клавиши

[USR1]

присвоена функция ввода высоты НТ, а для

клавиши

[USR2]

не присвоено никаких функций.

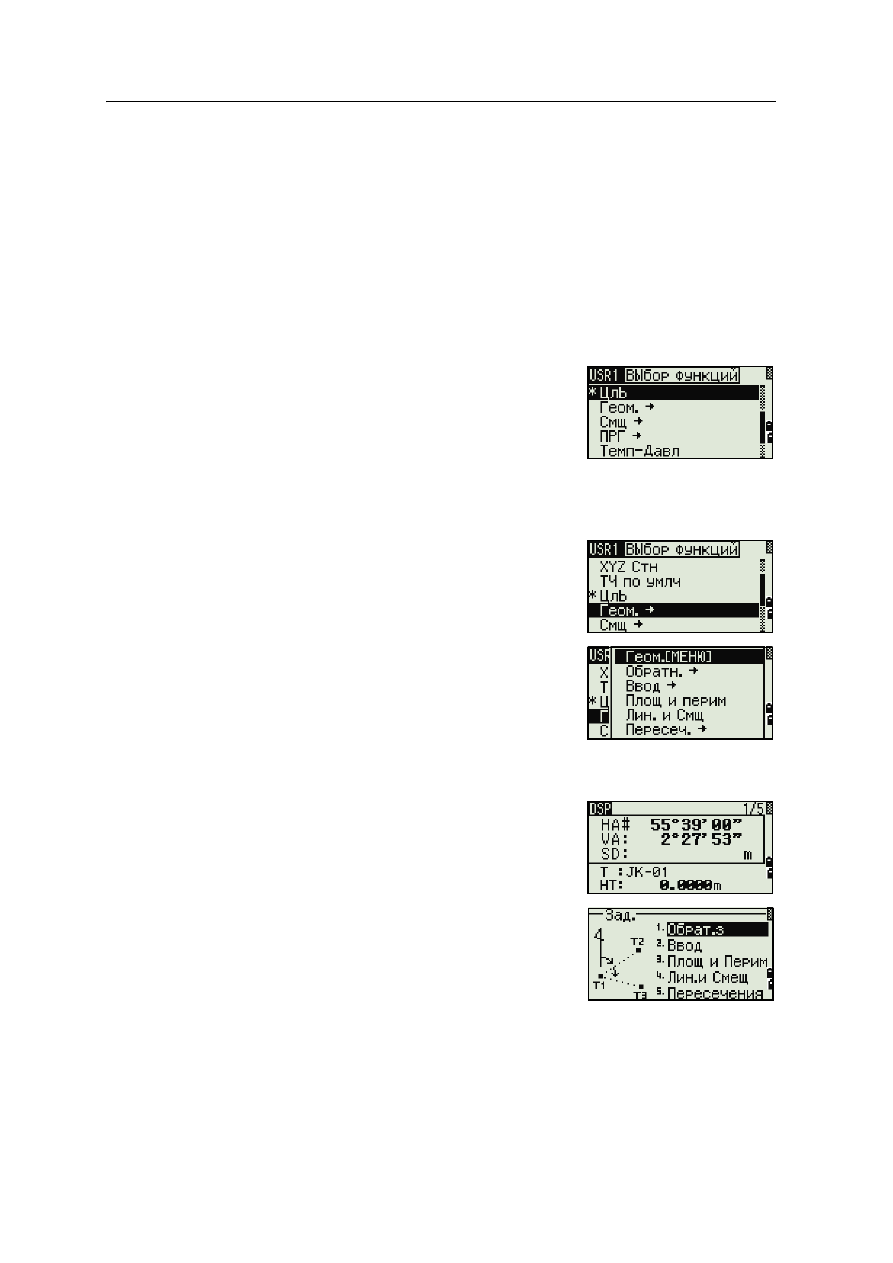

Удерживайте нажатой одну секунду клавишу

[USR]

для вывода на экран списка функций, которые
могут быть присвоены для этой клавиши.
Присвоенная клавише в настоящий момент
функция помечается звездочкой (*) перед именем
функции.

Чтобы изменить присвоенную функцию, нажимайте клавишу курсора

[^]

или

[v]

для ее выбора. Затем нажмите

[ENT]

Если после пункта списка стоит стрелка (

) это

означает, что данный пункт представляет собой
отдельное меню. Если вы выбрали пункт меню и
затем нажали

[ENT]

, появится следующий уровень

меню.

Первый пункт подменю заканчивается текстом

[МЕНЮ]

. Если вы выберете этот пункт, то для

клавиши

[USR]

будет назначено все меню.

Чтобы присвоить определенную функцию из
подменю, нажимайте клавиши курсора

[^]

или

[v]

чтобы выбрать имя нужной функции. Затем
нажмите

[ENT]

Однажды присвоив функцию для клавиши

[USR]

, вы

каждый раз вызываете ее просто нажав клавишу

[USR]

в главном экране измерений.

Электронный тахеометр

Focus 2. Руководство пользователя 41

Работа с прибором 3

Клавиша

[DAT]

Используйте клавишу

[DAT]

для быстрого доступа к данным текущего проекта из

экранов наблюдений.

Когда вы нажимаете клавишу

[DAT]

в главном экране

измерений или экрана наблюдений для таких
функций как Разбивка, Смещение от линии,
проведенной через 2 точки или Смещение от дуги,
назначенные данные текущего проекта
отображаются на экране.

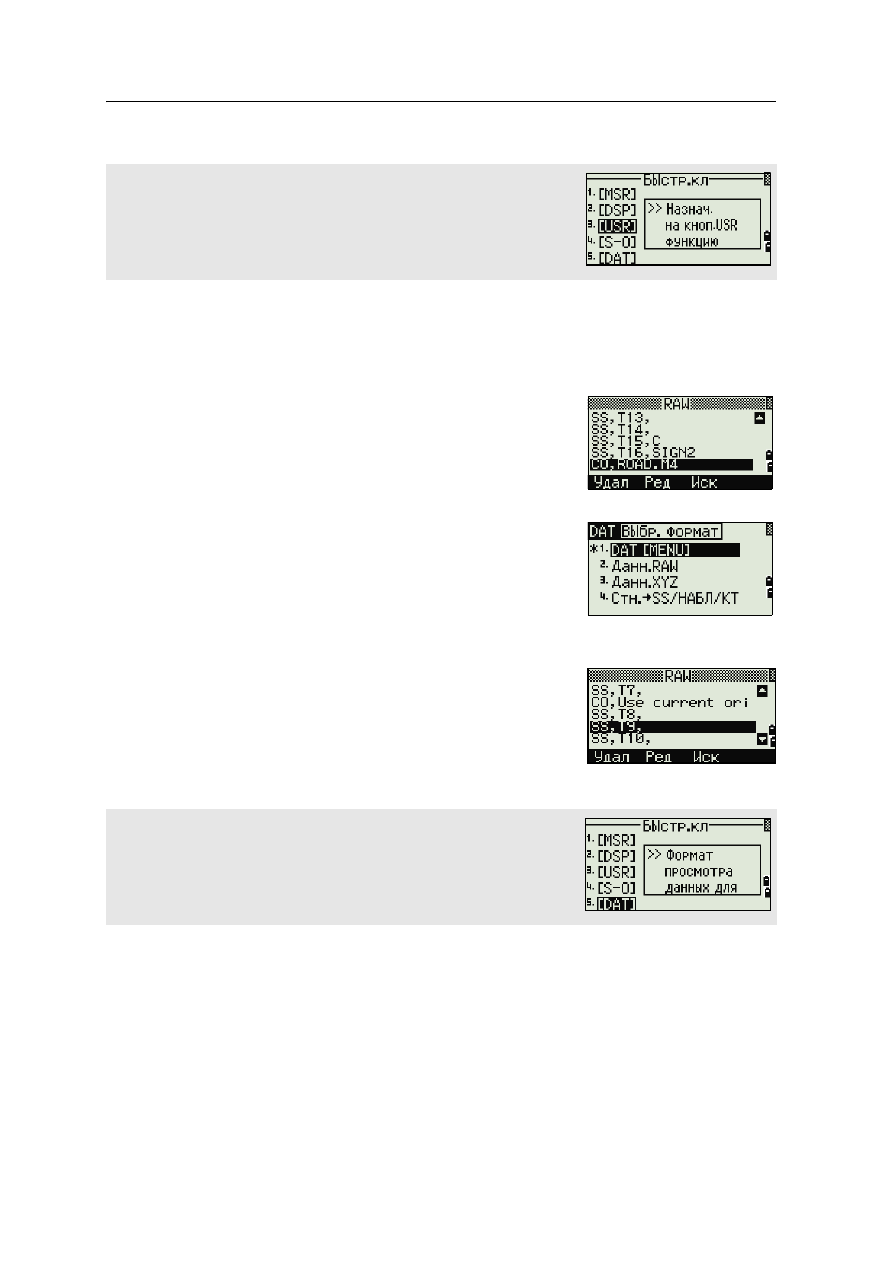

Удерживайте клавишу

[DAT]

в течение одной

секунды чтобы появился экран Выбор формата.
Используйте этот экран для изменения типа
данных, назначенных для клавиши

[DAT]

. Нажмите

[1]

или выберите

DAT [MENU]

чтобы меню Данные

отображалось каждый раз после нажатия клавиши

[DAT]

После выбора опции на этом экране, изменения
будут сразу же применены и появится выбранный
тип данных.

Нажмите

[ESC]

для возврата к предыдущему экрану

наблюдений.

Для изменения типа данных, назначаемых для клавиши [USR], войдите в

МЕНЮ > (1 с) Клавиши > [USR]

. Дополнительную информацию вы найдете в

разделе

«Настройки клавиши [USR]», стр. 141

Для изменения типа данных, назначаемых для клавиши [DAT], войдите в

МЕНЮ > (1 с) Клавиши > [DAT]

. Дополнительную информацию вы найдете в

разделе

«Настройки клавиши [DAT]», стр. 142

3 Работа с прибором

42 Электронный тахеометр

Focus 2. Руководство пользователя

Экран списка

3.1

Доступные проекты или данные появляются в виде экрана списка, если вы
сделаете следующее:

•

просматриваете или редактируете данные (

МЕНЮ > Данные

)

•

открываете список кодов, список точек или Менеджер проектов (

МЕНЮ >

Проекты

)

•

производите поиск точек или кодов

В списке текущая позиция курсора обозначена
инверсным цветом (белый текст на черном фоне).

Нажмите

[^]

или

[v]

для перемещения на строку вверх

или вниз.

Если появляется иконка перехода на предыдущую
страницу , значит перед текущей страницей имеются еще страницы. Нажмите

[<]

для перехода на страницу выше.

Если появляется иконка перехода на следующую страницу , значит после
текущей страницы имеются еще страницы. Нажмите

[>]

для перехода на

страницу ниже.

Для выбора необходимого пункта списка, переместите на него курсор и затем
нажмите

[ENT]

Ввод данных

3.2

Ввод имени или номера точки

Вы можете использовать цифровые или алфавитно-цифровые имена состоящие
не более чем из 16 символов для идентификации точек.

По умолчанию, новое имя точки соответствует последнему введенному имени
точки с увеличенной на единицу последней цифрой. Например, если последнее
имя точки было А100, значит имя по умолчанию, присваиваемое следующей
точке будет А101.

Если последний символ предыдущего имени точки алфавитный, имя по
умолчанию, присваиваемое следующей точке будет такое же, как и у последней
точки.

Когда курсор находится в поле Т (точка), существует несколько путей для
определения точки или ввода координат.

Электронный тахеометр

Focus 2. Руководство пользователя 43

Работа с прибором 3

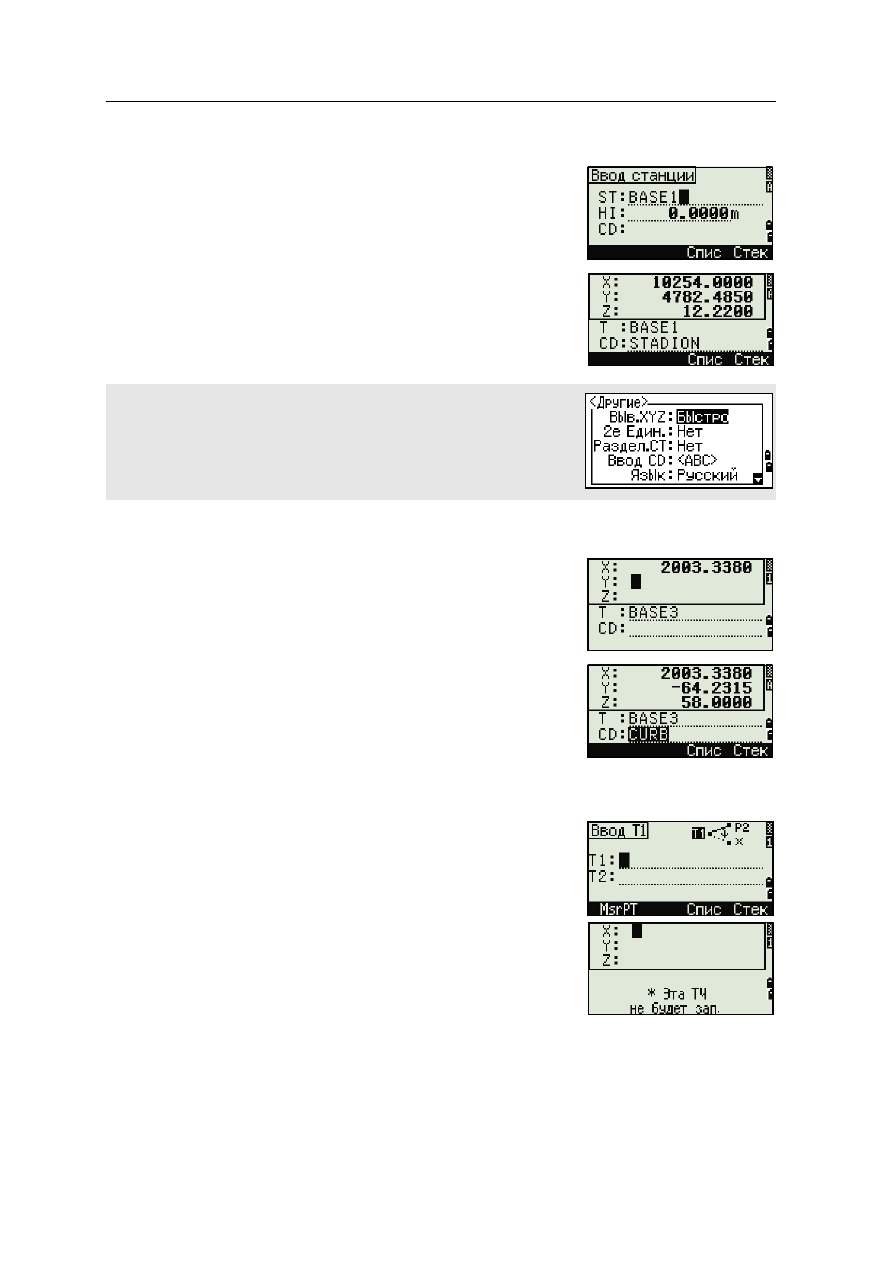

Ввод существующей точки

Если вводится имя существующей в памяти точки,
то будут показаны ее координаты. Перед переходом
на следующий экран или выбором следующего
поля прибор издает короткий звуковой сигнал.

Ввод новой точки

При вводе имени или номера не существующей в
памяти точки, появляется экран ввода координат.
Введите координаты в формате NE, NEZ, или (Z) -
только высота.

Нажмите

[ENT]

в последней строке (поле CD) для

сохранения точки в текущем проекте.

Нажатие

[ENT]

без ввода имени точки

Если вы хотите использовать точку, но не
записывать координаты в память, вы можете просто
нажать клавишу

[ENT]

не вводя имени точки в поле T.

Введенные координаты будут использоваться в
вычислениях. Они не будут сохранены в базе
данных.

Для настройки продолжительности отображения окна с координатами,
войдите в меню

МЕНЮ >Установки > Другие

. Чтобы окно сохранялось до

нажатия на клавишу [ENT], установите в поле Пок.XYZ значение +ENT.
Подробнее об этом см.

стр. 120

3 Работа с прибором

44 Электронный тахеометр

Focus 2. Руководство пользователя

Определение группового символа (*)

Если при вводе имени точки использовать
звездочку (*), появится список всех точек в
проекте, которые начинаются с введенных
символов.

Используйте

[^]

или

[v]

для выбора нужной точки,

затем нажмите

[ENT]

Символы или показывают, что доступна еще
одна страница до или после текущей страницы,
используйте клавиши

[<]

или

[>]

для переключения

на предыдущую или следующую страницу списка.

При выборе точки из списка, будут показаны ее
координаты, и прибор издаст звуковой сигнал.

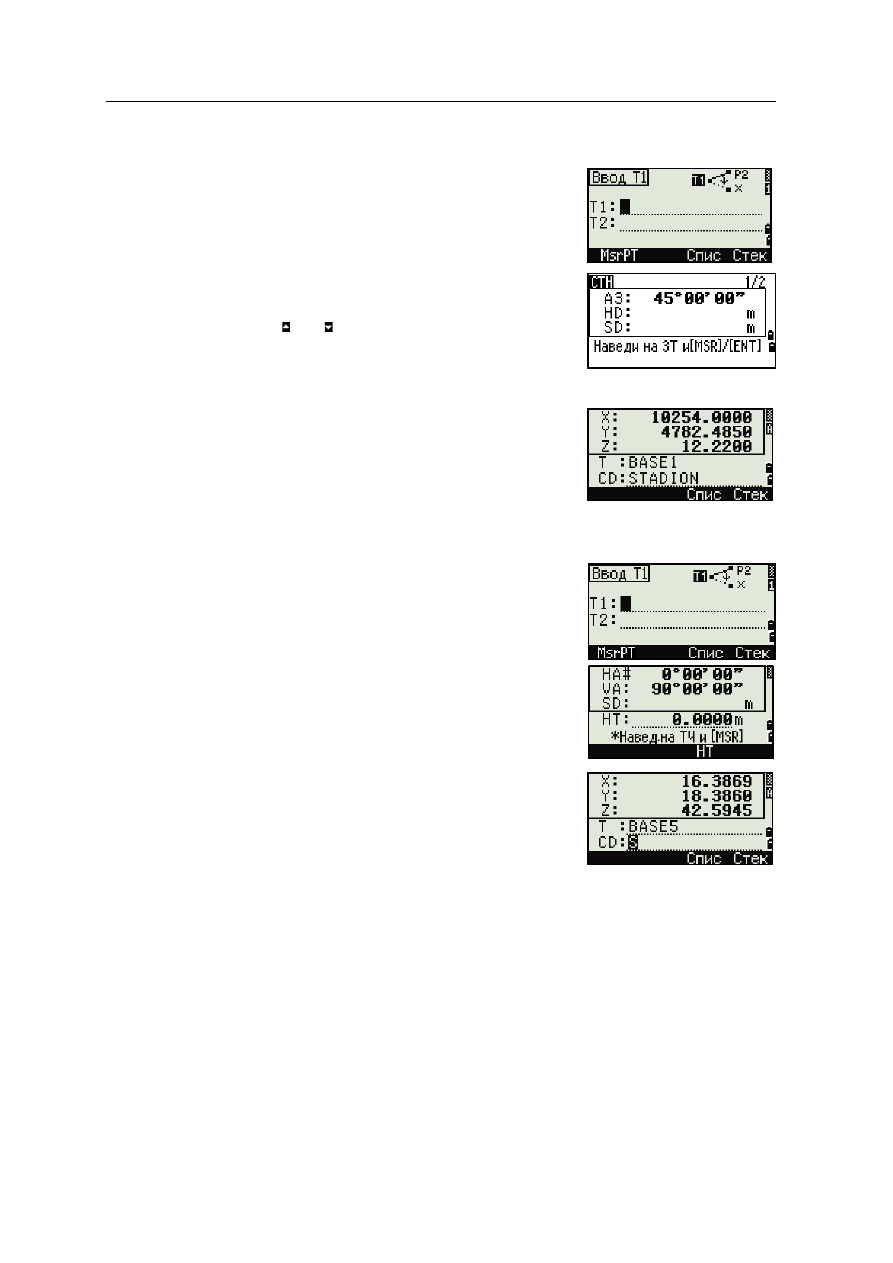

Запись текущих измерений

Вы также можете вводить в качестве точек текущие
измерения. Для этого необходимо нажать
программную клавишу

MSR

Появится экран наблюдений.

Нажмите

[MSR1]

или

[MSR2],

чтобы начать измерение.

Чтобы изменить высоту цели, нажмите
программную кнопку

Для перехода к экрану записи точки после
окончания измерения, нажмите

[ENT]

Введите имя и код точки и нажмите

[ENT]

Электронный тахеометр

Focus 2. Руководство пользователя 45

Работа с прибором 3

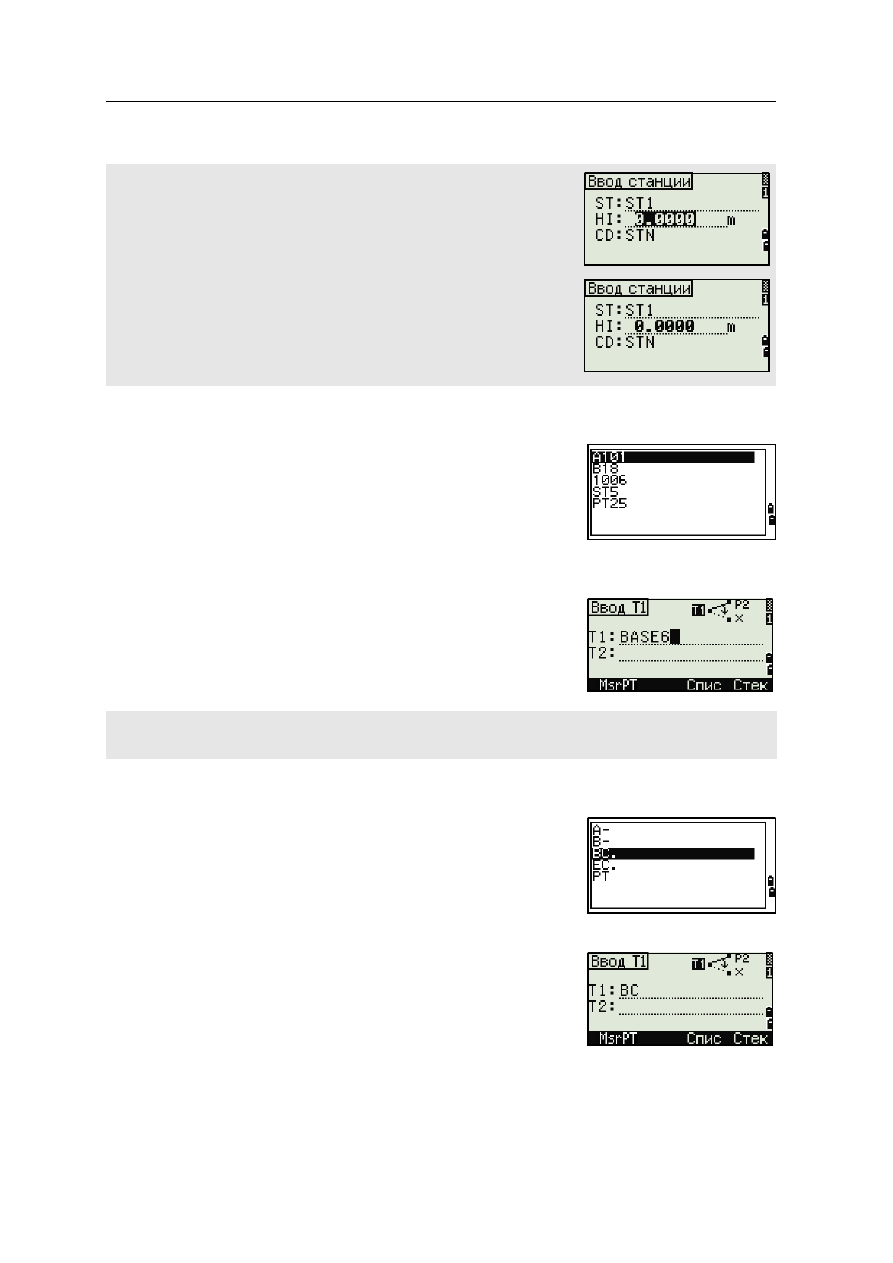

Ввод точки из стека

В стеке находится список недавно использованных
точек. Для отображения содержимого стека
нажмите программную клавишу

Стек

, когда курсор

находится в поле Т.

Используйте кнопки

[^]

или

[v]

, чтобы переместить

курсор на точку, которую вы хотите использовать.
Затем нажмите

[ENT]

Когда вы вернетесь к экрану ввода точки, имя
выбранной точки увеличится на единицу.
Например если имя выбранной точки было А101, в
поле Т появится имя А102.

Ввод точки из списка точек

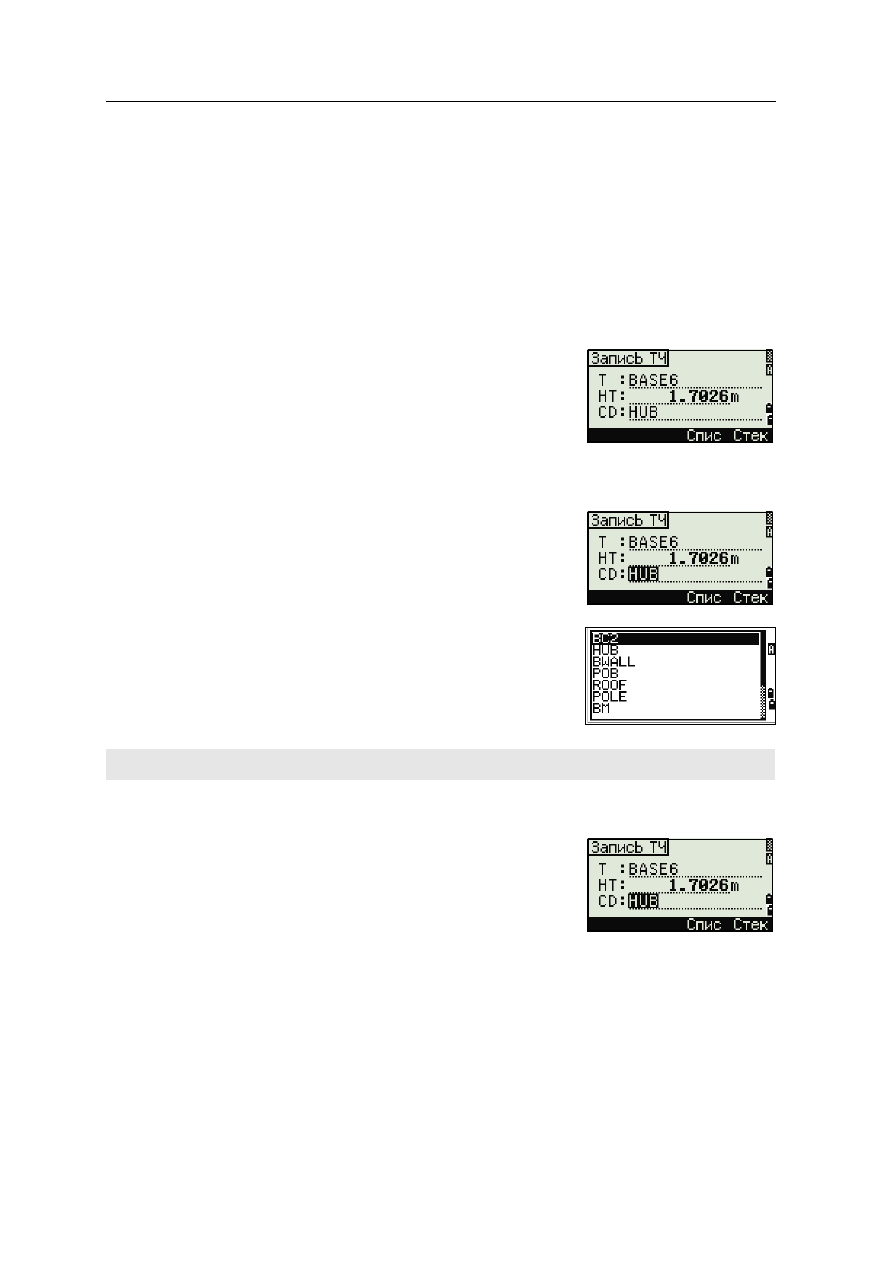

Для вывода списка имеющихся точек нажмите
программную клавишу

Спис

, когда курсор

находится в поле Т.

Используйте клавиши курсора

[^]

или

[v]

, чтобы

переместить курсор на точку, которую вы хотите
использовать. Затем нажмите

[ENT]

Когда вы вернетесь к экрану ввода точки, имя
выбранной точки будет введено в поле Т. При
необходимости вы можете добавить к имени цифры
или буквы.

Когда вы перемещаете курсор в какое-либо поле, появляется текущее
значение или значение по умолчанию в виде инверсного текста (это
режим ввода по умолчанию "Заменить все значения").

Нажмите клавишу [>] для изменения режима ввода на режим перезаписи
и выделения первого символа. Нажмите клавишу [<] для перемещения
курсора в конец строки.

В стеке содержатся имена последних 20 использованных точек. Они отображаются в хронологическом
порядке, начиная с последней использованной точки.

3 Работа с прибором

46 Электронный тахеометр

Focus 2. Руководство пользователя

Ввод кодов

В поле CD (код) по умолчанию всегда устанавливается последний
использованный код. Вы можете изменить выбранный код в экране ввода точки
или нажать клавишу

[COD]

в главном экране измерений. Подробнее об этом

смотрите в разделе

«Клавиша [COD]», стр. 36

Для идентификации кодов вы можете использовать цифровые или алфавитно-
цифровые имена длиной не более 16 символов.

Непосредственный ввод кодов

Чтобы напрямую ввести код, нажмите клавишу

[MODE]

для выбора цифрового или алфавитно-

цифрового режима ввода. Затем введите код с
клавиатуры.

Ввод кода из стека

В стеке находится список недавно использованных
кодов. В стеке может содержаться до 20 кодов.

Для отображения содержимого стека нажмите
программную клавишу

Стек

, когда курсор

находится в поле CD.

Используйте клавиши курсора

[^]

или

[v]

, чтобы

переместить курсор на код, который вы хотите
использовать. Затем нажмите

[ENT]

Выбранный код будет скопирован в поле CD.

Ввод кодов из списка кодов

Для вывода списка имеющихся точек нажмите
программную клавишу

Спис

, когда курсор

находится в поле CD.

Для редактирования списка кодов выберите

МЕНЮ >

Данные > Спис.код. Дополнительная информация
по этой теме находится в разделе

«Редактирование

объектов в списке кодов и списке точек», стр. 135

При перезагрузке инструмента, стек с кодами очищается.

Электронный тахеометр

Focus 2. Руководство пользователя 47

Работа с прибором 3

Используйте клавиши курсора

[^]

или

[v]

, чтобы

переместить курсор на код, который вы хотите
использовать. Затем нажмите

[ENT]

Для обозначения слоев применяется стрелка в
конце метки кода. Если после выбора слоя вы
нажмете

[ENT]

, будут отображены коды и слои из

этого слоя.

После возврата к экрану ввода, выбранный код
будет введен в поле CD.

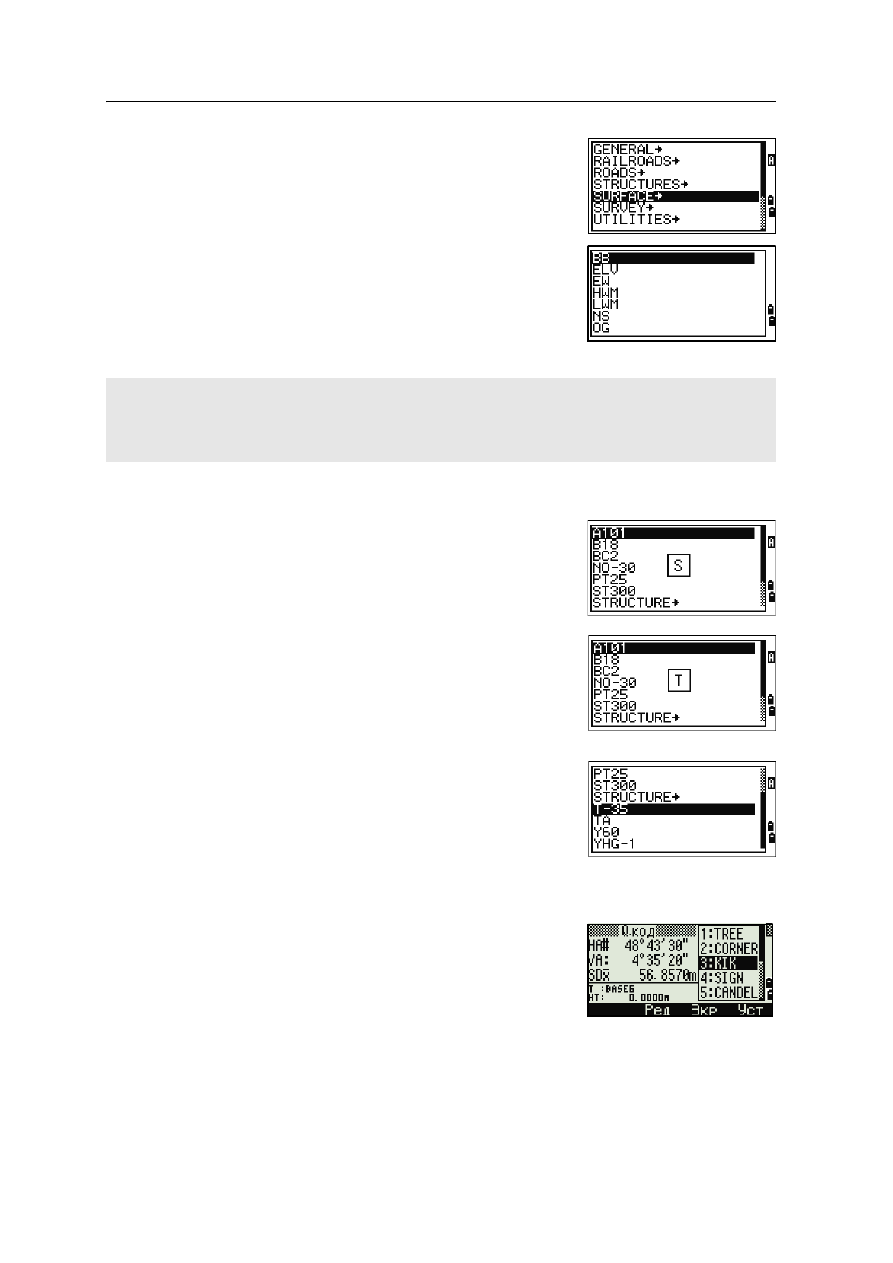

Дополнительные возможности: Поиск кодов по первому символу

Для быстрого поиска кода в списке используйте
поиск по первому символу.

Например, для поиска кодов, начинающихся на
букву Q, введите букву Q с клавиатуры. Для этого
дважды нажмите клавишу

[1]

После каждого нажатия клавиши в поле режима
ввода отображается выбранная буква. Например,
после первого нажатия клавиши

[1]

, отобразится

буква P. Если вы быстро нажмете

[1]

еще раз, будет

выбрана буква Q. Если вы больше не будете
нажимать

[1]

, буква Q останется выбранной.

После выбора буквы, курсор переместится к кодам,
которые начинаются с этой буквы.

Если коды, начинающиеся с этой буквы
отсутствуют, курсор переместится к следующей
доступной букве.

Быстрые коды (Q-коды)

Быстрые коды (Q-коды) позволяют вам снимать и
записывать в поле множество точек с кодами
объектов. Вы можете занести в список до 10 Q-

Пункты списка отображаются в алфавитном порядке.
Для быстрого поиска кода вы можете использовать поиск по первому символу кода. Дополнительная
информация приведена в разделе

«Дополнительные возможности: Поиск кодов по первому символу»,

стр. 47

3 Работа с прибором

48 Электронный тахеометр

Focus 2. Руководство пользователя

кодов. Для занесения в список Q-кодов нажмите программную клавишу

Ред

Дополнительная информация приведена в разделе

«Режим измерения с

применением Быстрого кода (Q-код)», стр. 35

Ввод значений в футах и дюймах

Когда в качестве величин измерения длины выбраны американские футы (US-
Ft) или международные футы (I-Ft), вы можете вводить и отображать
расстояния, высоты и значения координат в десятичных футах или в футах и
дюймах. Дополнительную информацию вы найдете в разделах

«Единицы»,

стр. 119

«Прочие параметры», стр. 120

Для ввода величин в футах и дюймах на экране ввода, введите элементы,
деленные на периоды при помощи точки (.) в следующем формате:

По умолчанию знаменатель равен 16. Если
знаменатель равняется 16, вы можете не вводить
его, и он не будет отображаться на экране.

Например, если вы вводите

[2] [.] [0] [8] [.] [5] [.] [ENT]

, на экране буде отображено

значение

2’08" 5/

(2 фута, 8 и 5/16-х дюйма).

Следующие примеры иллюстрируют, как вводить
различные значения:

Нажмите [MODE] для включения/выключения режима Q-кодов.
Нажмите программную клавишу

Ред

для изменения Q-кода. Вы можете редактировать введенный код или

добавить число в конце кода.
Вы по-прежнему можете использовать [DSP] для смены экранов.

<Футы>

[.]

<Дюймы>

[.]

<Числитель>

[.]

<Знаменатель>

[ENT]

(0–11) (0–15) (0–99)

Для ввода...

Наберите...

65’ 5 3/8"

[6] [5] [.] [5] [.] [3] [.] [8] [ENT]

65’

[6] [5] [ENT]

65’ 5"

[6] [5] [.] [5] [ENT]

65’ 5 3/8"

[6] [5] [.] [5] [.] [6] [ENT]

5 3/8"

[0] [.] [5] [.] [3] [.] [8] [ENT]

или

[0] [.] [5] [.] [6]

[ENT]

Числитель и знаменатель, введенные вами, автоматически преобразуются в значение, ближайшее к
одной из следующих величин: 0, 1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1/16, 3/16, 5/16, 7/16, 9/16, 11/16, 13/16,
15/16.
Если знаменатель равен 16 он не отображается на экране.

Электронный тахеометр

Focus 2. Руководство пользователя 49

Работа с прибором 3

Проекты

3.3

Для записи данных в прибор, вы должны создать или открыть проект.

ПРЕДОСТЕРЕЖЕНИЕ – Перед началом работы с прибором, первым делом проверьте
настройки проекта.

Создание нового проекта

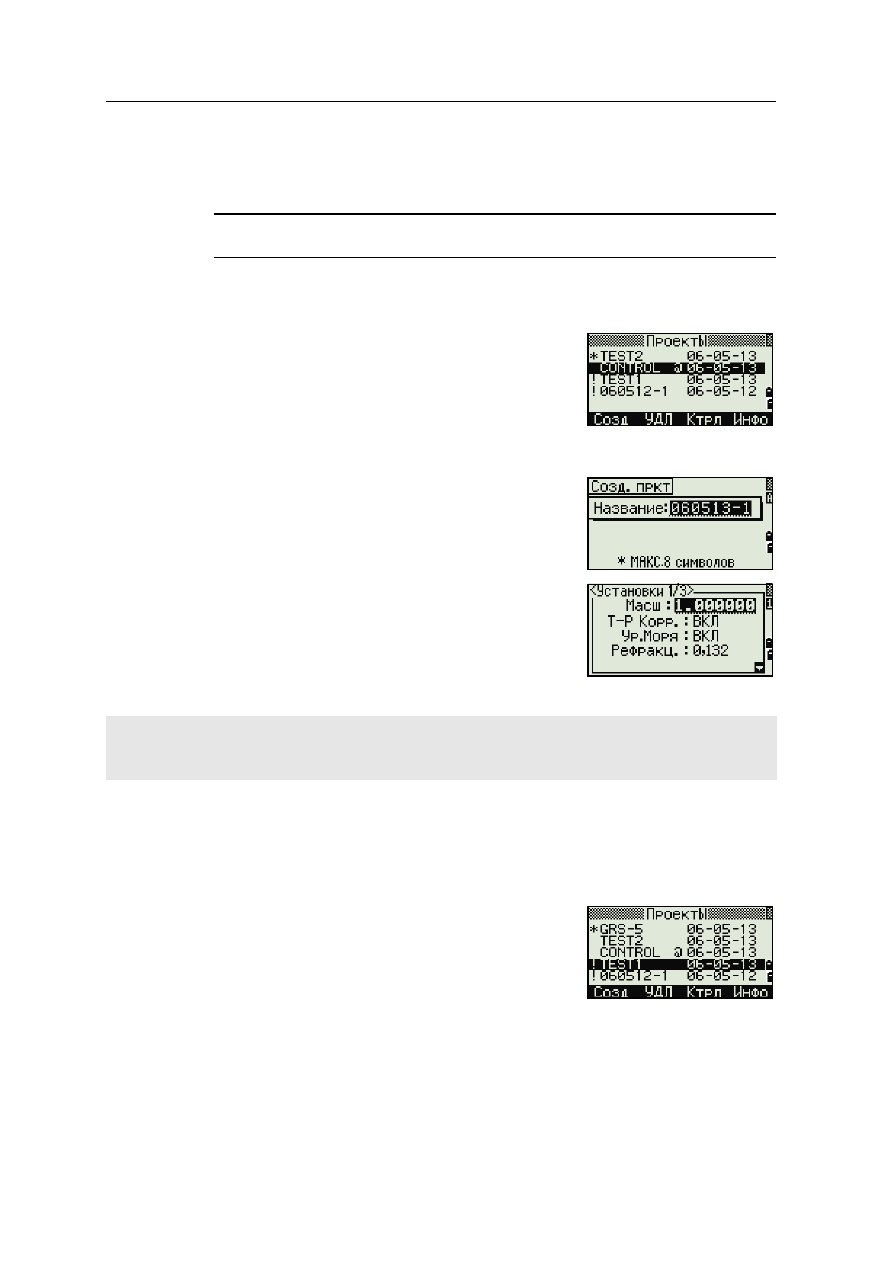

Нажмите

[MENU]

, чтобы открыть экран

МЕНЮ.

Нажмите

[1]

чтобы открыть Менеджер

проектов.

Нажмите программную кнопку

Созд

, чтобы

открыть экран Созд.пркт.

Введите имя проекта.

Нажмите программную кнопку

Уст

для

проверки параметров проекта. Вы не можете
изменить параметры ранее созданного
проекта.

Нажмите

[ENT]

в последнем поле экрана

Создать проект для создания нового проекта.

Создание контрольного проекта

Контрольный проект (или общий файл) хранит данные координат, которые
можно использовать в нескольких проектах. Вы можете создать контрольный
проект в офисе.

Нажмите

[MENU]

, чтобы открыть экран

МЕНЮ.

Нажмите

[1]

или выберите

Проекты

чтобы

открыть Менеджер проектов.

Подведите курсор к проекту, который вы
хотите использовать в качестве контрольного.

При появлении одного из сообщений БОЛЕЕ 32ПРКТ или "Переполнение данными" удалите один из
имеющихся проектов, чтобы освободить место для нового проекта. Вы не освободите место, удаляя
записи существующего проекта.

3 Работа с прибором

50 Электронный тахеометр

Focus 2. Руководство пользователя

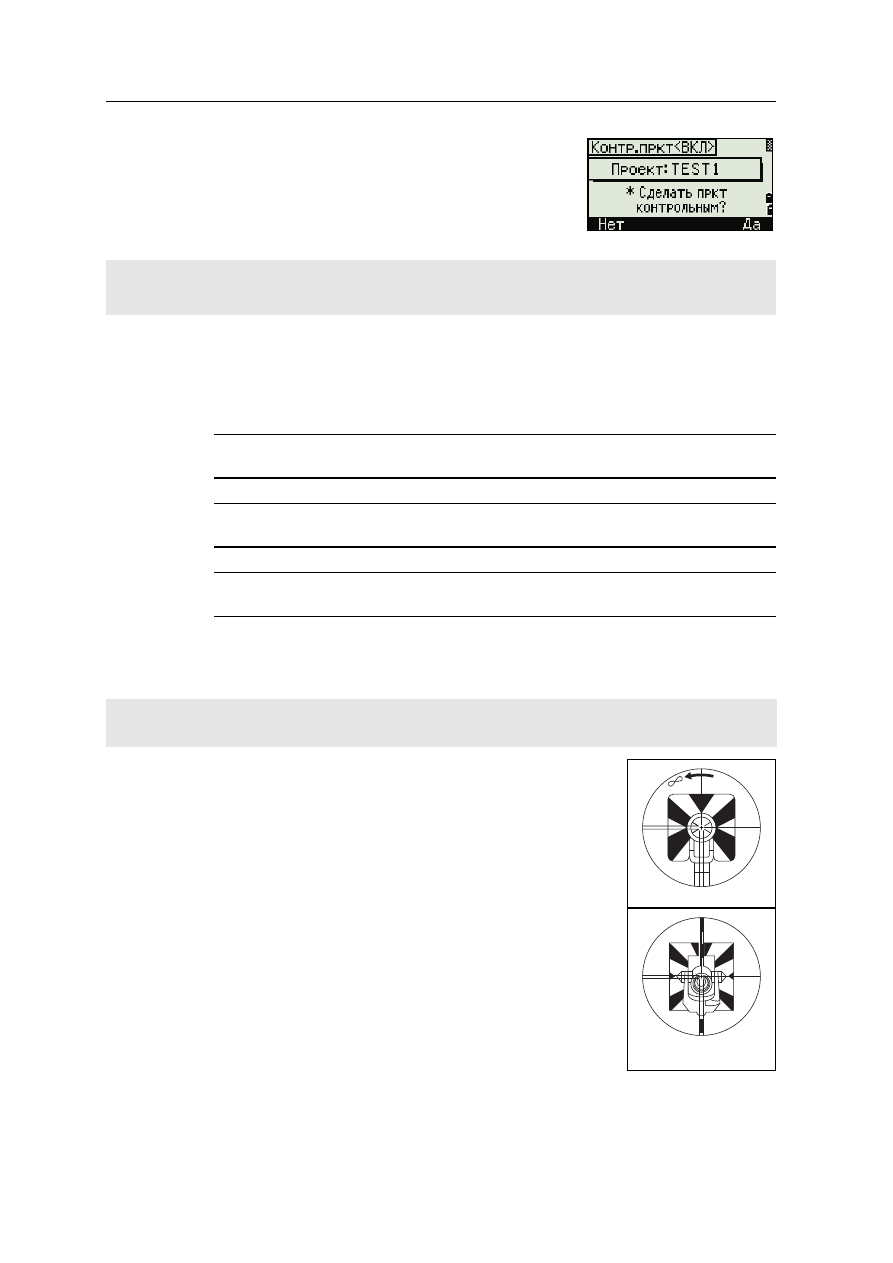

Нажмите программную кнопку

Ктрл

Нажмите программную кнопку

Да

Подробнее об этом смотрите в разделе

«Создание

контрольного проекта», стр. 49

Измерение расстояний

3.1

Наведение на призменный отражатель

ПРЕДУПРЕЖДЕНИЕ –

Никогда не смотрите через зрительную трубу на солнце - это

может привести к повреждению глаз и потере зрения.

ПРЕДУПРЕЖДЕНИЕ –

Необходимо принять меры предосторожности, чтобы люди не

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ –

Путь лазерного луча должен проходить значительно ниже или

выше уровня глаз, если это возможно.

* Опасное расстояние – это расстояние от лазера, на котором лазерное
излучение или облучение имеет максимально допустимую величину,
воздействию которой может подвергаться персонал без угрозы здоровью.

Визируйте зрительную трубу, чтобы увидеть перекрестие
по центру призменного отражателя.

Когда вы вводите имя или номер точки, система сначала ищет эту точку в текущем проекте. Если точка
не будет найдена, поиск автоматически будет продолжен в контрольном проекте. Если эта точка будет
найдена в контрольном проекте, она копируется в текущий проект как UP (верхняя) запись.

Информация по сборке призменного отражателя приведена в разделе

«Сборка призменного

отражателя», стр. 21

Визирование одной призмы

Визирование одной
наклонной призмы

Электронный тахеометр

Focus 2. Руководство пользователя 51

Работа с прибором 3

Измерение расстояний

Чтобы измерить расстояние нажмите клавишу

[MSR1]

или

[MSR2]

в главном экране измерений или

любом другом любом экране наблюдений.

Пока прибор делает измерение, постоянная призмы
отображается мелким шрифтом.

Если количество измерений для осреднения
установлено равным 0, измерения будут
продолжаться до тех пор, пока вы не нажмете
клавиши

[MSR1]

[MSR2]

, или

[ESC]

. После каждого

измерения значение расстояния обновляется.

Если количество измерений для осреднения
установлено равным значению от 1 до 99, осредненное расстояние будет
показано только при завершении последнего измерения. Когда отображается
осредненная величина, поле SD меняет свое название на SDx.

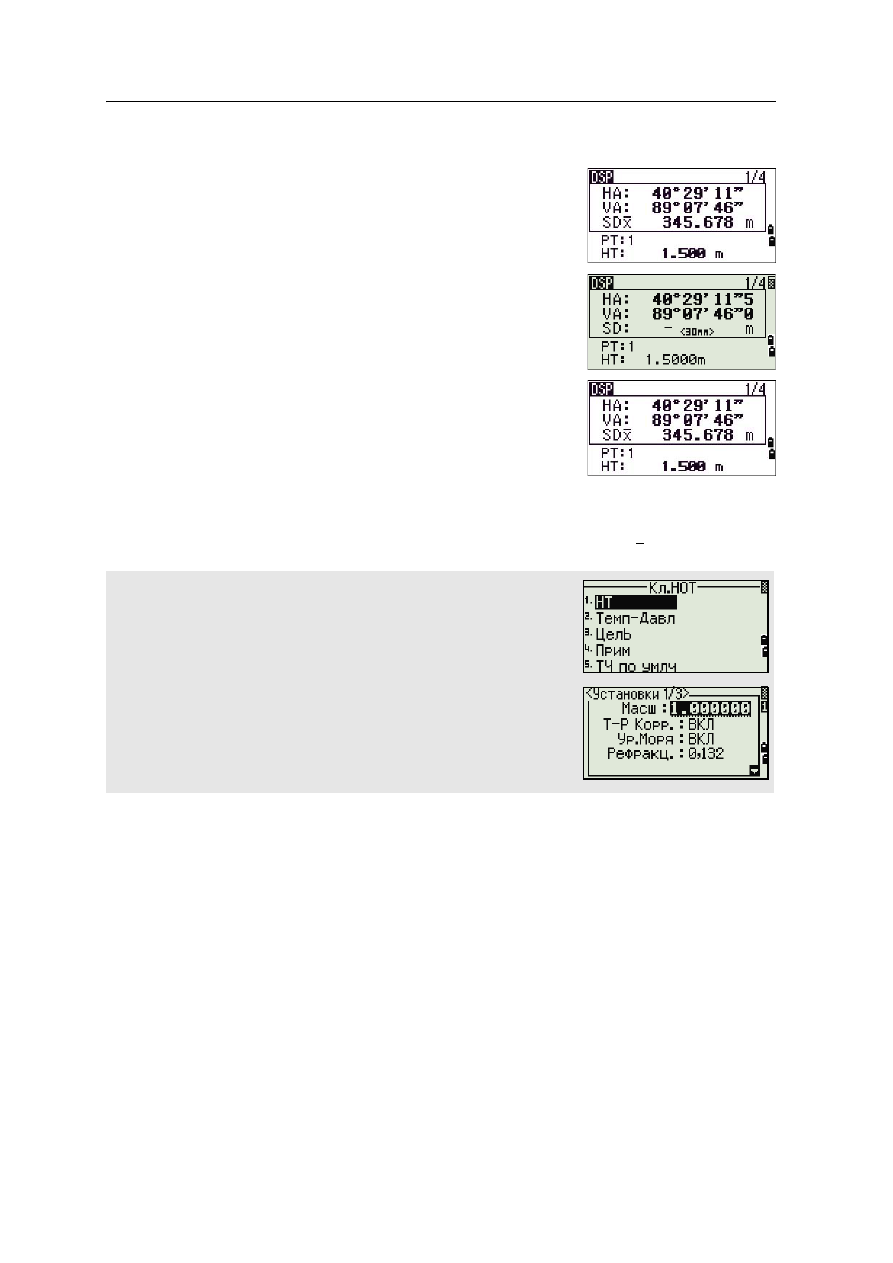

Для изменения высоты цели НТ, температуры и давления нажмите
клавишу [HOT]. Подробнее об этом смотрите в разделе

«Клавиша [HOT]»,

стр. 37

Настройки, от которых зависят величины поправок (T-P Корр., Ур.Моря и
Картографическая проекция) включены в настройки проекта. Эти
установки индивидуальны для каждого проекта. Если вам необходимо
изменить эти установки, создайте новый проект. Дополнительная
информация приводится в разделах

«Прочие параметры», стр. 120

, и

«Настройки», стр. 116

3 Работа с прибором

52 Электронный тахеометр

Focus 2. Руководство пользователя

Параметры измерений

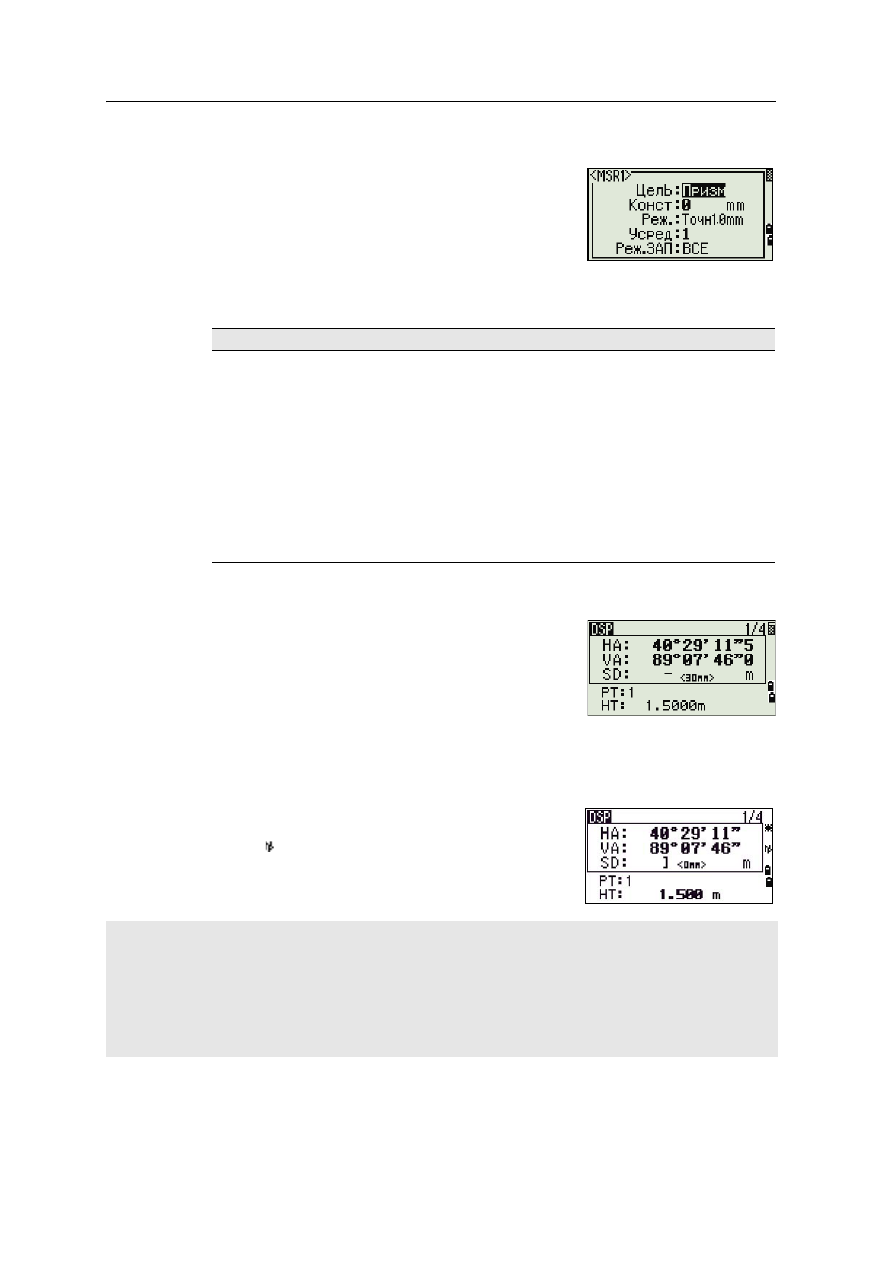

Чтобы просмотреть настройки измерений,
удерживайте нажатой одну секунду клавишу

[MSR1]

или

[MSR2]

Используйте клавиши курсора

[^]

или

[v]

для

перемещения курсора между полями. Используйте
клавиши курсора

[<]

или

[>]

для изменения значения

в выбранном поле.

Поле цели

Символ «-» (тире) появляется при измерении над
значением постоянной призмы, если в поле "Цель"
установлено значение Призма

Символ «]» (квадратная скобка) появляется при
измерении над значением постоянной призмы, если в
поле «Цель» установлено значение Без отражателя

Символ постоянно перемещается по экрану слева направо над значением постоянной
призмы

При производстве безотражательных измерений в
панели состояния (над иконкой батареи) появится
иконка .

Поле

Значение

Цель

•

Призма

•

Без отражателя

Конст (постоянная
призмы)

от –999 мм до 999 мм

Реж.

•

Точно

•

Норма

Усред (Осреднение)

от 0 (непрерывно) до 99

Реж.ЗАП

Одно из следующего:
•

Толь.ИЗМ

•

Подтв

•

ВСЕ

Неверные параметры цели могут привести к тому, что точность измерений выйдет за допустимые
пределы и интервалы, определенные для инструмента.
При наведении на призменный отражатель в безотражательном режиме отобразится предупреждение
«Мощный сигнал!

→ Попробуйте режим призмы» из-за чрезмерного отражения света.

Измерения, сделанные непосредственно после изменения параметров цели могут занять больше
времени, чем обычно. Параметры цели используются чтобы применить лучшую настройку циклической
ошибки измерении расстояния. Это эффективно устраняет многопутные отражения.

Электронный тахеометр

Focus 2. Руководство пользователя 53

Работа с прибором 3

Поле Реж.ЗАП

Параметры режима записи контролируют работу клавиш [MSR1] и [MSR2] в главном экране измерений.
Значение Толь.ИЗМ установлено по умолчанию. После измерения инструмент возвращается в главный
экран измерений и ожидает нажатия клавиши [ENT] перед записью точки.
Если установить значение Подтв, перед записью данных отображается экран "Запись ТЧ".
Если установить значение ВСЕ, прибор переходит в режим быстрого измерения и записи данных. Он
автоматически запишет точку, используя значения Т и CD по умолчанию. После измерения инструмент
возвращается в главный экран измерений для проведения следующего измерения.

Тахеометр Spectra Precision FOCUS 2. Руководство пользователя - часть 4
