Контрольно-кассовая техника  АТОЛ Sigma 7Ф

Паспорт



параметры питания (напряжение, номинальный ток, мощность).

6.2.  Места пломбировки смотрите в разделе «Маркировка ККТ».

6.3.  На крышке корпуса ККТ находится товарный знак изделия.



Шильдик:





Контрольно-кассовая техника АТОЛ Sigma 7Ф

13





Паспорт

  Комплектность

7.

№

Наименование изделия

Обозначение

Кол-во

Примечание

1.    ККТ АТОЛ Sigma 7Ф

Al.C152.00.000



2.    Блок питания



5 В, 2 А

3.    Аккумулятор





4.    Кабель USB(A)-USB(B)



Для питания ККТ

5.    Фискальный накопитель

1



ФН



6.    Комплект упаковки





7.    Драйвер ККТ

2







8.    Кассовое ПО

2







Расходные материалы

9.    Рулон термочувствительной бумаги

Ширина 57 мм

Документация

3



10.

 Инструкция по быстрому запуску

Al.C152.00.000  БЗ



11.

 Паспорт Фискального накопителя

1

















1

 – Фискальный накопитель может не входить в комплект поставки.  ККТ поддерживает работу со всеми ФН, которые

включены в Реестр фискальных накопителей. Реестр ФН размещен на официальном сайте ФНС России.

2

 – Драйвер ККТ и Кассовое ПО установлены в устройстве управления ККТ (планшете).

3

 – Документация для ККТ представлена на сайте компании АТОЛ.







14

Контрольно-кассовая техника  АТОЛ Sigma 7Ф

Паспорт

  Гарантийные  обязательства,  условия  хранения,

8.

транспортировка

8.1.  Изготовитель  гарантирует  работоспособность  ККТ  в  течение  12  месяцев  со  дня  ввода  в

эксплуатацию при соблюдении пользователем условий эксплуатации, транспортирования и
хранения.  При  отсутствии  заполненного  Акта  ввода  в  эксплуатацию  гарантийный  срок
исчисляется с момента отгрузки со склада Изготовителя.

8.2.  Гарантийный срок хранения ККТ – 6 месяцев со дня изготовления.

8.3.  Пользователь лишается права на гарантийное обслуживание при:



вводе ККТ в эксплуатацию без проведения пуско-наладочных работ;



нарушении правил транспортировки, хранения и эксплуатации;



наличии механических повреждений наружных деталей;



нарушении марок-пломб;



отсутствии Паспорта или необходимых записей в нем.

8.4.  Заявка на гарантийный ремонт приведена в разделе «Заявка на гарантийный ремонт».

8.5.  ККТ  следует  хранить  в  заводской  упаковке  на  стеллажах  в  отапливаемых  помещениях  при

температуре воздуха от +5°С до +45°С, относительной влажности воздуха не более 85% при
температуре  35°С.  Содержание  в  воздухе  пыли,  масла  и  агрессивных  примесей  не  должно
превышать норм, установленных для складских и производственных помещений.

8.6.  Транспортировка  ККТ  должна  производиться  в  транспортной  упаковке  изготовителя  в

закрытых  транспортных  средствах  при  температуре  от  -20°С  до  +45°С,  относительной
влажности от 20% до 90% при температуре 35°С и атмосферном давлении от 84 до 107 кПа
(от 630 до 805 мм рт.ст.).

8.7.  Гарантийные  обязательства  по  обслуживанию  ФН  распространяются  непосредственно  на

изготовителя ФН и осуществляются согласно паспорту ФН.

  Указания по заполнению паспорта ККТ

9.

Паспорт на данную модель ККТ представлен на сайте компании http://www.atol.ru.
Заполнение Паспорта не является обязательной процедурой при работе с ККТ. В случае если
пользователь ККТ скачал и распечатал Паспорт ККТ, то заполнение документа нужно выполнять
с учетом следующих рекомендаций.

9.1.

Сведения  о  ремонте  ККТ,  включая  замену  узлов  ККТ  с  указанием  серийного  номера  нового  узла  (например,
системной платы или устройства печати), должны заноситься в таблицу «Сведения о ремонтах узлов ККТ».

9.2.

Сведения  о  регистрации  ККТ  в  налоговых  органах  и  о  пользователе  ККТ    заносятся  в  таблицу  «Сведения  о
регистрации ККТ в налоговых органах»
.

9.3.

Сведения об активизациях ФН или закрытия ФН заносятся в таблицу «Сведения об активизации и закрытии ФН».

  Указания по вводу в эксплуатацию

10.

10.1.  Ввод  ККТ  в  эксплуатацию  осуществляется  пользователем  ККТ  или  техническими

специалистами, в случае обращения пользователя ККТ в сервисный центр изготовителя ККТ
или  другую  обслуживающую  ККТ  сервисную  организацию,  согласно  документации  на
данную модель ККТ.

10.2.  При  вводе  ККТ  в  эксплуатацию  может  быть  заполнен  «Акт  ввода  в  эксплуатацию»

пользователем ККТ или сотрудником уполномоченного АСЦ (в этом случае Акт должен быть
заверен печатью АСЦ).

10.3.  К  работе  на  ККТ  допускаются  кассиры,  прошедшие  обучение  и  подготовку  по  специальной

программе.  Подготовку  к  работе  с  ККТ  данной  модели  проводят  специалисты
обслуживающей (сервисной) организации.

Контрольно-кассовая техника АТОЛ Sigma 7Ф

15





Паспорт

10.4.  Эксплуатация ККТ должна производиться в соответствии с «Руководством по эксплуатации»

Al.C152.00.000  РЭ.

  Указания по проведению пуско-наладочных работ

11.

11.1.  К  пользователю  ККТ  поступает  принятой  ОТК  изготовителя  и  упакованной  в  штатную

коробку. После доставки ККТ к пользователю должна быть произведена приемка изделия от
транспортной организации, доставившей его.

11.2.  Если при приемке обнаружено повреждение упаковочной коробки, то составляется акт или

делается отметка в товарно-транспортной накладной.

11.3.  Если  ККТ  вносится  с  холода  в  теплое  помещение,  то  необходимо  дать  ей  прогреться  при

комнатной  температуре,  не  распаковывая,  в  течение  как  минимум  6  часов.  В  противном
случае из-за большой разницы температур гарантировано образование конденсата.

11.4.  После  распаковки  ККТ  проверить  комплектность  в  соответствии  с  разделом

«Комплектность» настоящего паспорта.

11.5.  Претензии  на  некомплектность  вложения  в  упаковку  или  механические  повреждения  ККТ

рассматриваются изготовителем только при отсутствии повреждений упаковочных коробок.

11.6.  Подключение  ККТ  к  электропитанию  пользователем  до  выполнения  пуско-наладочных

работ  не  разрешается.  Претензии  на  неработоспособность  ККТ  до  проведения  пуско-
наладочных работ изготовителем не принимаются.

11.7.  Для проведения пуско-наладочных работ необходимо:



произвести осмотр ККТ;



соединить и надежно закрепить разъемы;



провести  проверку  функционирования  по  тестам,  в  соответствии  с  документацией  на
данную модель ККТ;



если во время проверки не было отказов, то ККТ считается прошедшей пуско-наладку и
введенной  в  эксплуатацию,  при  необходимости  может  быть  оформлен  Акт  ввода  в
эксплуатацию (пользователем ККТ или сотрудником уполномоченного АСЦ (в этом случае
Акт должен быть заверен печатью АСЦ)).

11.8.  Если  при  проведении  пуско-наладочных  работ  произошел  отказ,  требующий  проведения

ремонтно-восстановительных  работ,  то  необходимо  обратиться  в  сервисный  центр
изготовителя или другую обслуживающую ККТ организацию.







16

Контрольно-кассовая техника  АТОЛ Sigma 7Ф

Паспорт

  Свидетельство о приёмке

12.



Контрольно-кассовая техника АТОЛ Sigma 7Ф




Заводской №  _______________________



Дата изготовления ___________________





соответствует  Техническим  условиям  ТУ  4013-024-02317764-2018  и  признана  годной  к
эксплуатации.











                                                                                                       М.П.




_____________________________________________________________________________________________________

(личные подписи, оттиски личных клейм должностных лиц организации, ответственной за приемку изделия)







  Свидетельство об упаковке

13.

Контрольно-кассовая  техника  АТОЛ  Sigma  7Ф  упакована  согласно  требованиям  действующей

технической документации.


Дата упаковки_______________________



Упаковку   произвёл____________________







Контрольно-кассовая техника АТОЛ Sigma 7Ф

17





Паспорт

  Акт ввода ККТ в эксплуатацию

14.



(Заполняется при необходимости, на усмотрение пользователя ККТ)



Контрольно-кассовая техника модели АТОЛ Sigma 7Ф



Заводской №_________________



Дата изготовления____________





___________________________________________________________________________________

введена в эксплуатацию / забракована (нужное вписать)


___________________________________________________________________________________

наименование и адрес организации (пользователь ККТ)


___________________________________________________________________________________





или Ф.И.О., адрес места жительства индивидуального предпринимателя-пользователя ККТ




 __________________________________________________________________________________

наименование организации, осуществляющей обслуживание ККТ и ее адрес



___________________________________________________________________________________

или ФИО и адрес индивидуального предпринимателя, осуществляющего обслуживание ККТ




Заводской номер ФН ________________________________________________________________








 Дата ввода в эксплуатацию "____"__________________   _______ г.










18

Контрольно-кассовая техника АТОЛ Sigma 7Ф

Паспорт



  Сведения о регистрации ККТ в налоговых органах

15.



Дата

Тип процедуры.

(регистрация,

снятие с регистрации)

Пользователь ККТ

Ф.И.О., подпись

руководителя организации-

пользователя ККТ, М. П.











































































































































Контрольно-кассовая техника АТОЛ Sigma 7Ф

19





Паспорт

  Сведения об активизации и закрытии ФН

16.



Дата

Заводской номер

ФН

Тип процедуры

(активизация / закрытие ФН)

Должность, Ф.И.О.

лица, проводившего

процедуру

Подпись, М. П.

















































































































































































20

Контрольно-кассовая техника АТОЛ Sigma 7Ф

Паспорт

  Отметки о техническом обслуживании

17.

(Заполняются техническими специалистами в случае обращения пользователя ККТ к

изготовителю ККТ или другую обслуживающую ККТ сервисную организацию)

Дата

Замечания о техническом состоянии

Должность, Ф.И.О.

ответственного лица

Подпись, М. П.






























































































































Контрольно-кассовая техника АТОЛ Sigma 7Ф

21





Паспорт

 Сведения о ремонтах узлов ККТ

18.

(Заполняются техническими специалистами в случае обращения пользователя ККТ к изготовителю

ККТ или другую обслуживающую ККТ сервисную организацию. В случае ремонта по гарантии

заполняется только техническими специалистами предприятия-изготовителя или АСЦ)

Дата

Характер неисправности /

Принятые меры

Сервисная организация /

Ф. И.О. лица, проводившего

ремонт

Подпись, М. П.

поступ-

ления

выхода

























































































































22

Контрольно-кассовая техника  АТОЛ Sigma 7Ф

Паспорт

 Маркировка ККТ

19.
















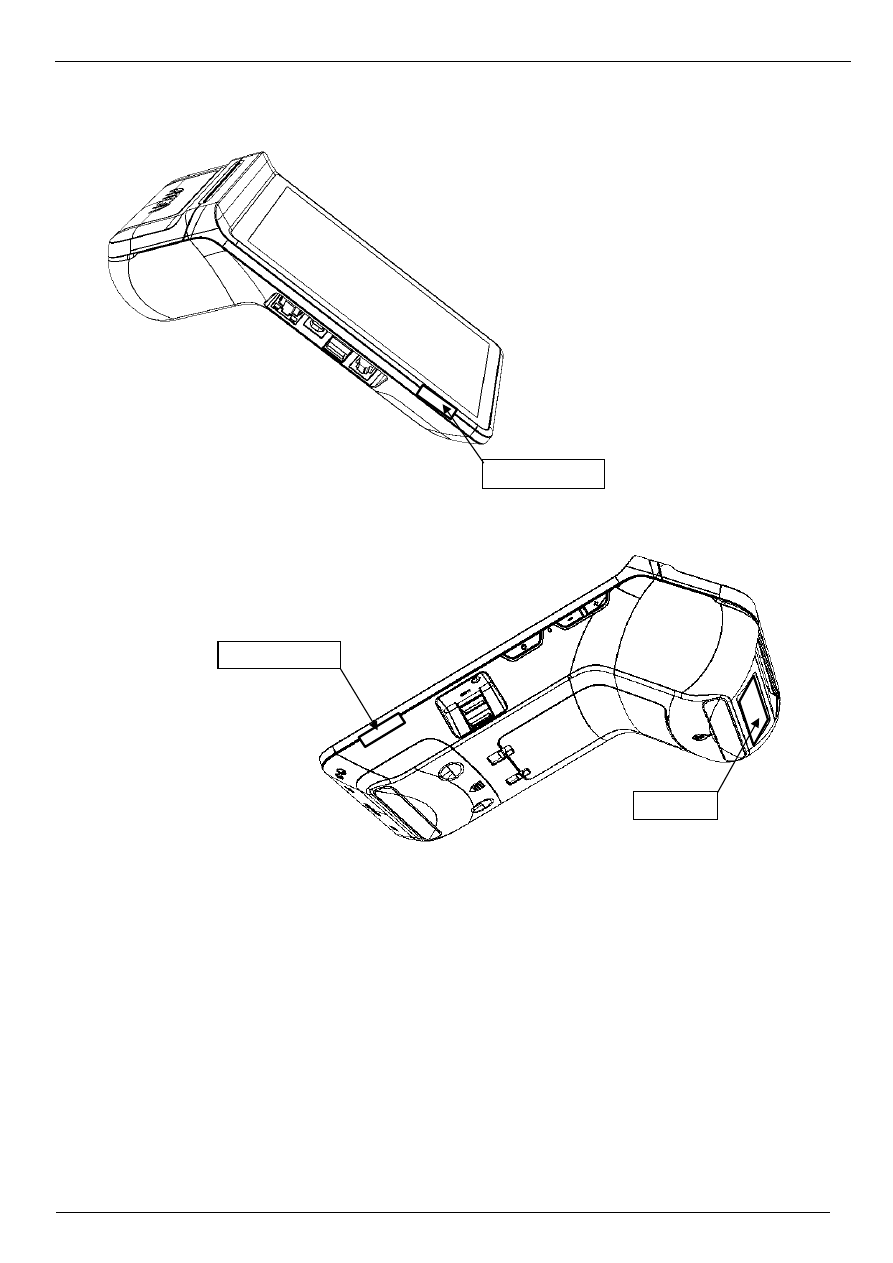

Рисунок 1. Расположение маркировки на корпусе ККТ:

а) вид снизу/слева; б) вид сверху/справа.

Два  элемента  марки-пломбы  наклеиваются на  кожух,  закрывающий  блок  управления  и

устройства печати кассовых чеков так, чтобы было невозможно получить доступ к внутренней части
ККТ  без  разрушения  марки-пломбы.  Шильдик  наклеивается  на  внешнюю  часть  лотка  для  чековой
ленты корпуса ККТ.

а)

б)

Марка-пломба 1

Шильдик

Марка-пломба 1

Контрольно-кассовая техника АТОЛ Sigma 7Ф

23





Паспорт

  Заявка на гарантийный ремонт

20.

1.  Контрольно-кассовая техника АТОЛ Sigma 7Ф.



 Заводской №_________________________



Дата изготовления__________________





2.  Наименование и адрес изготовителя:

ООО «АТОЛ» 127015, г. Москва, ул. Новодмитровская Б., д.14, стр.4, этаж 2, пом. IV, комн. 22; 23.

3.  Дата ввода в эксплуатацию "_____" ______________   _______г.
4.  Наименование и адрес организации-пользователя ___________________________________

________________________________________________________________________________


5.  Наработка ККТ с начала эксплуатации до отказа, ч. ___________________________________
6.  Внешние проявления отказа ______________________________________________________

_______________________________________________________________________________


7.  Принятые  меры  (номер  отказавшего  блока,  позиция  и  тип  отказавшего  элемента,

предполагаемая причина отказа)__________________________________________________
________________________________________________________________________________




Специалист, ответственный



       за ремонт ККТ




________________________________

                                    (подпись)



________________________________

                                 (фамилия, инициалы)




Сервисная организация                                                                Пользователь ККТ




________________________________



________________________________





(подпись)













(подпись)




_________________________________



________________________________





(фамилия, инициалы)







    (фамилия, инициалы)





"_____" ______________   _______г.



"_____" ______________   _______г.


                                     М. П.                                                                                     М. П.

М. П.
(место печати предприятия-изготовителя)





24

Контрольно-кассовая техника АТОЛ Sigma 7Ф

Паспорт

Контрольно-кассовая техника АТОЛ Sigma 7Ф

25





Паспорт

Заявка на гарантийный ремонт





1.  Контрольно-кассовая техника АТОЛ Sigma 7Ф.





Заводской №_________________________



Дата изготовления__________________





2.  Наименование и адрес изготовителя:

ООО «АТОЛ» 127015, г. Москва, ул. Новодмитровская Б., д.14, стр.4, этаж 2, пом. IV, комн. 22; 23.

3.  Дата ввода в эксплуатацию "_____" ______________   _______г.
4.  Наименование и адрес организации-пользователя ___________________________________

________________________________________________________________________________


5.  Наработка ККТ с начала эксплуатации до отказа, ч. ___________________________________
6.  Внешние проявления отказа ______________________________________________________

_______________________________________________________________________________


7.  Принятые  меры  (номер  отказавшего  блока,  позиция  и  тип  отказавшего  элемента,

предполагаемая причина отказа)__________________________________________________
________________________________________________________________________________




Специалист, ответственный



       за ремонт ККТ




________________________________

                                    (подпись)



________________________________

                         (фамилия, инициалы)




Сервисная организация                                                                Пользователь ККТ




________________________________



________________________________





             (подпись)









          (подпись)




_________________________________



________________________________



(фамилия, инициалы)







    (фамилия, инициалы)





"_____" ______________   _______г.



"_____" ______________   _______г.


                                     М. П.                                                                                    М. П.

М. П.
(место печати предприятия-изготовителя)





26

Контрольно-кассовая техника АТОЛ Sigma 7Ф

Паспорт

Контрольно-кассовая техника АТОЛ Sigma 7Ф

27





Паспорт

Заявка на гарантийный ремонт



1.  Контрольно-кассовая техника АТОЛ Sigma 7Ф.



Заводской №_________________________



Дата изготовления__________________



2.  Наименование и адрес изготовителя:

ООО «АТОЛ» 127015, г. Москва, ул. Новодмитровская Б., д.14, стр.4, этаж 2, пом. IV, комн. 22; 23.

3.  Дата ввода в эксплуатацию "_____" ______________   _______г.
4.  Наименование и адрес организации-пользователя ___________________________________

________________________________________________________________________________


5.  Наработка ККТ с начала эксплуатации до отказа, ч. ___________________________________
6.  Внешние проявления отказа ______________________________________________________

________________________________________________________________________________


7.  Принятые  меры  (номер  отказавшего  блока,  позиция  и  тип  отказавшего  элемента,

предполагаемая причина отказа)__________________________________________________
________________________________________________________________________________




Специалист, ответственный



       за ремонт ККТ




________________________________

                                    (подпись)



________________________________

                                 (фамилия, инициалы)




Сервисная организация                                                                Пользователь ККТ




________________________________



________________________________





          (подпись)











(подпись)




_________________________________



________________________________





(фамилия, инициалы)







    (фамилия, инициалы)





"_____" ______________   _______г.



"_____" ______________   _______г.


                                    М. П.                                                                                          М. П.

М. П.
(место печати предприятия-изготовителя)















содержание      ..     7      8      9      10     ..
