[Основные составляющие]

В данном изделии фискальный накопитель устанавливается в специальный отсек,

подключается к разъему для ФН блока управления смарт-терминала и закрывается
специальной фиксирующей крышкой (рисунок 7).

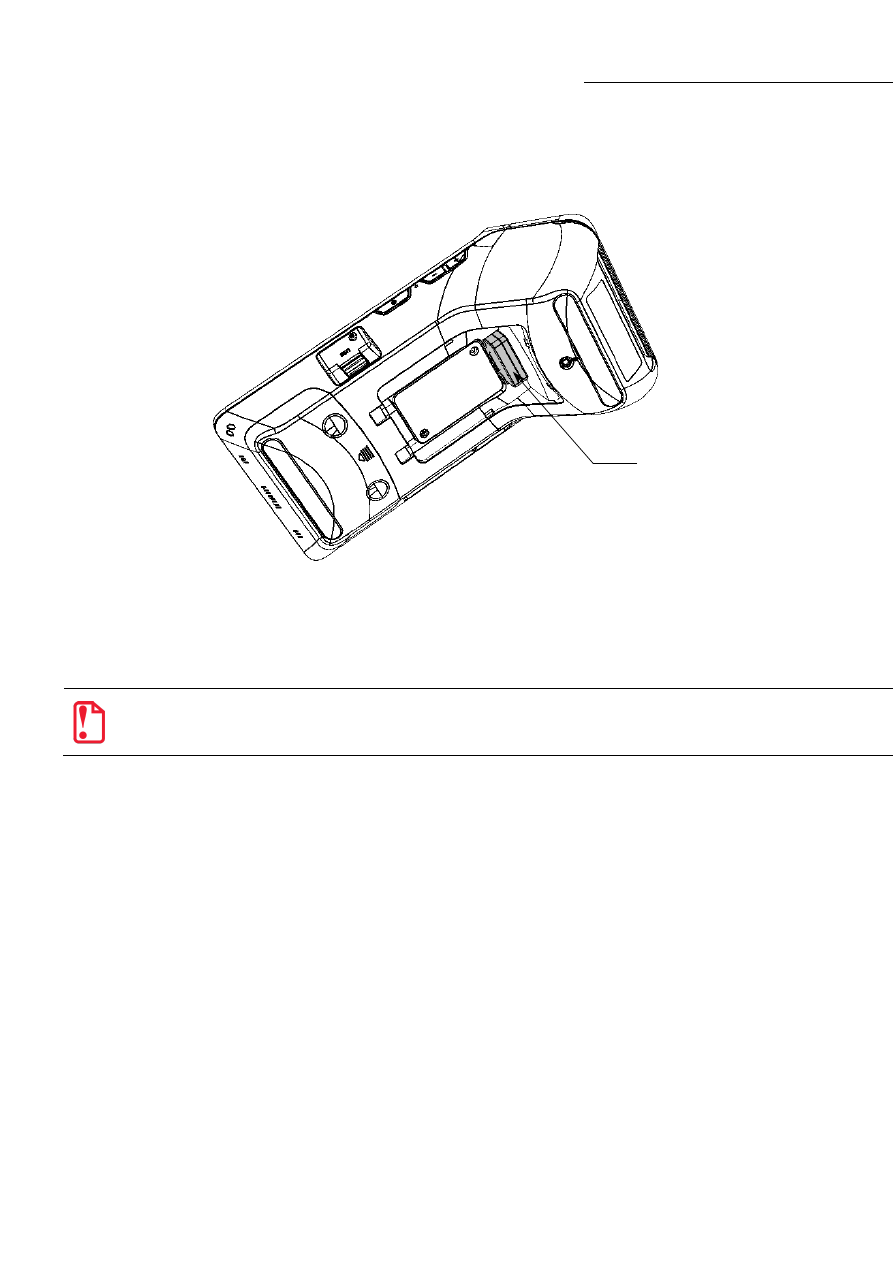

Рисунок 7. Место расположения ФН в корпусе ККТ (крышка отсека условно не показана)

Замена ФН

Перед заменой ФН нужно закрыть ФН согласно описанию документа «Регистрация ККТ.

Методика проведения».

Для того чтобы произвести замену ФН необходимо выключить изделие, отсоединить кабели

всех подключенных внешних устройств, после чего выполнить следующую последовательность
действий:

Для того чтобы заменить ФН, нужно выполнить следующее:

ФН

[Основные составляющие]

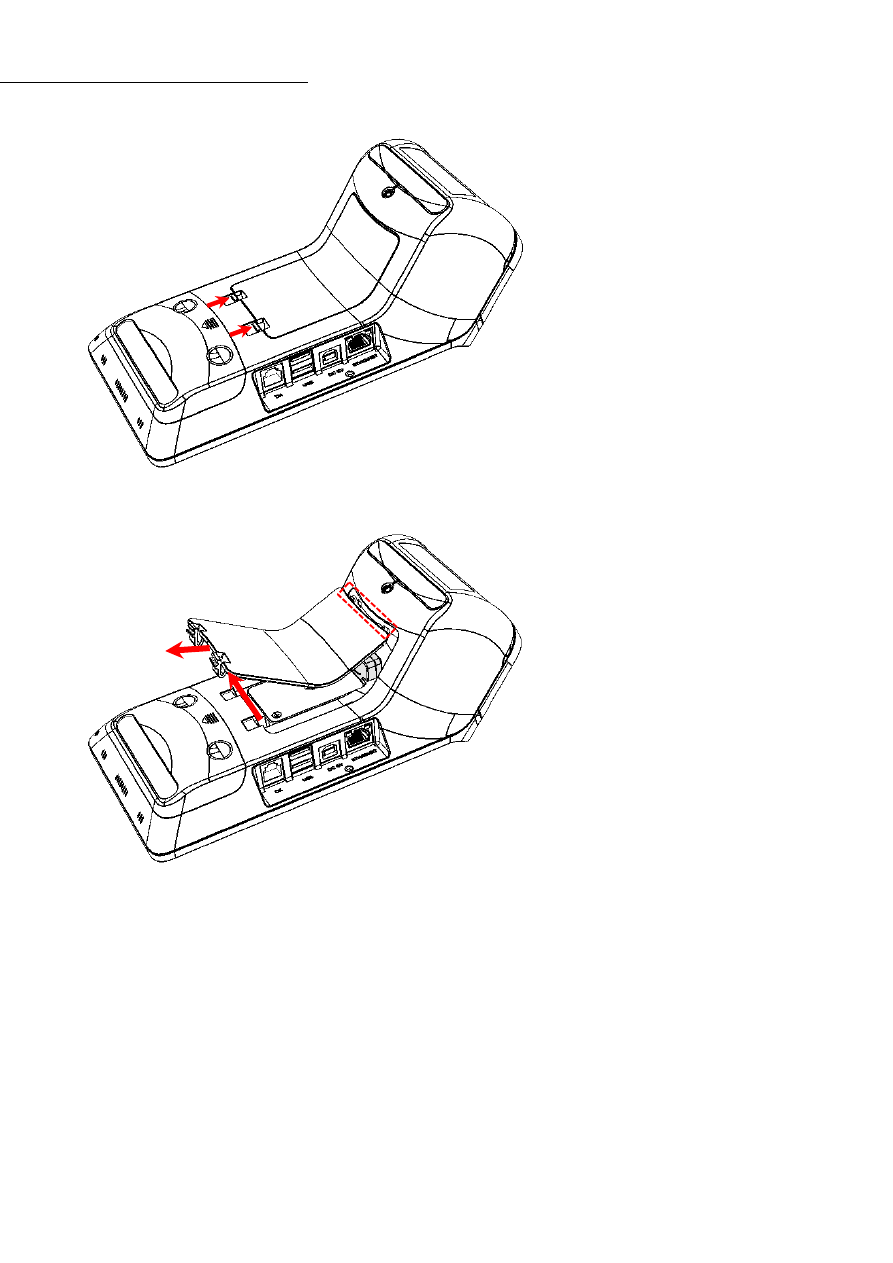

Рисунок 8. Направление приложения усилий при снятии крышки

отсека

1. Аккуратно перевернуть изделие.

2. Освободить фиксаторы крышки

отсека  для  ФН,  нажав  на
внешние  выступающие  части
фиксатора  (направление  усилий
показано на рисунке).

Рисунок 9. Снятие крышки отсека

3. Приподнять

нижнюю

часть

крышки и освободить верхние
фиксаторы.

[Основные составляющие]

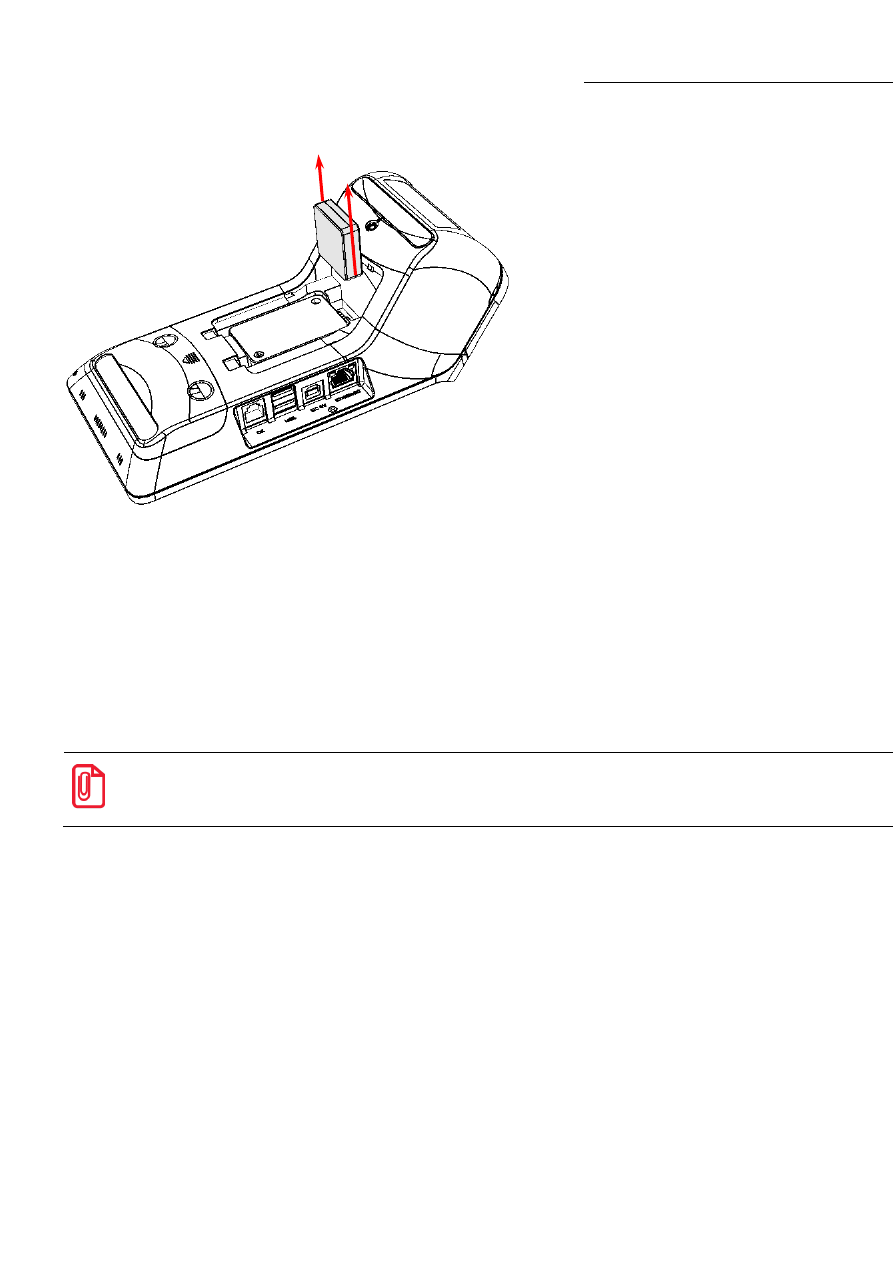

Рисунок 10. Извлечение ФН из отсека (направление приложения

усилий)

4. Аккуратно извлечь ФН.

5. Установить новый экземпляр ФН на место старого, разъемом вниз.

6. Надавить на ФН до упора тем самым подключив его к разъему блока управления

(расположение ФН показано на рисунке 7).

7. Закрыть отсек для ФН крышкой.

8. В последующем нужно выполнить активизацию ФН согласно описанию документа

«Регистрация ККТ. Методика проведения».

При установке ФН в отсек корпуса необходимо учитывать, что контакт №5 в ФН не выведен (не

используется), а в разъеме БУ – не задействован, при установке рекомендуется контролировать

расположение контактов ФН для их совместимости с контактами разъема ФН блока управления.

Аккумулятор

Общие сведения

Данный смарт-терминал работает от литиевого аккумулятора Li-Ion Icr18650 2600 mAh 7,4 V,

который устанавливается в специальном отсеке в нижней части корпуса.

Замена аккумулятора

Чтобы заменить аккумулятор, нужно выключить смарт-терминал, отключить кабели всех

подключенных внешних устройств, если они были подключены. Затем выполнить следующие
действия:

[Основные составляющие]

1. Открыть крышку отсека для аккумулятора, согласно описанию раздела «Установка

аккумулятора» на странице 8 (рисунок 3).

2. Аккуратно извлечь аккумулятор из отсека и отвести на расстояние, не превышающее

длины кабеля.

3. Отключить аккумулятор от разъема блока управления.

4. Подключить новый экземпляр аккумулятора к разъему БУ.

5. Установить аккумулятор в отсек.

6. Закрыть крышку отсека.

Устройство печати кассовых чеков SII LTP02-245

Общие сведения

При проведении товарно-денежного обмена, включая предоставление платных услуг, при

котором  происходит  прием  денег,  в  том  числе  безналичных,  электронных  денежных  форм
кредитования,  ККТ  формирует  соответствующий  учетный  документ  и  выводит  его  на  печать.
Функцию  устройства  печати  кассовых  чеков    в  данном  изделии  выполняет  термопечатающий
механизм  SII  LTP02-245,  поэтому  для  корректной  работы  изделия  необходимо  использовать
термочувствительную бумагу.

Основу печатающего механизма составляет термопечатающая головка (далее ─ ТПГ),

которая  производит  нанесение  буквенно-цифровой  и  штриховой  информации  на
термочувствительную  ленту  в  виде  последовательности  точек,  тем  самым  обеспечивая
регистрацию буквенно-цифровой и штриховой информации на термочувствительной ленте.

Нагревательные резисторы ТПГ, которые размещены в одну линию, обеспечивают

возможность формирования на термохимической бумаге печатаемых знаков. При протекании
электрического тока через резистор, в точке контакта резистора с термочувствительным слоем
бумаги выделяемое тепло проявляет точку, являющуюся элементом символа.

ТПГ состоит из основной части и прижимного валика.

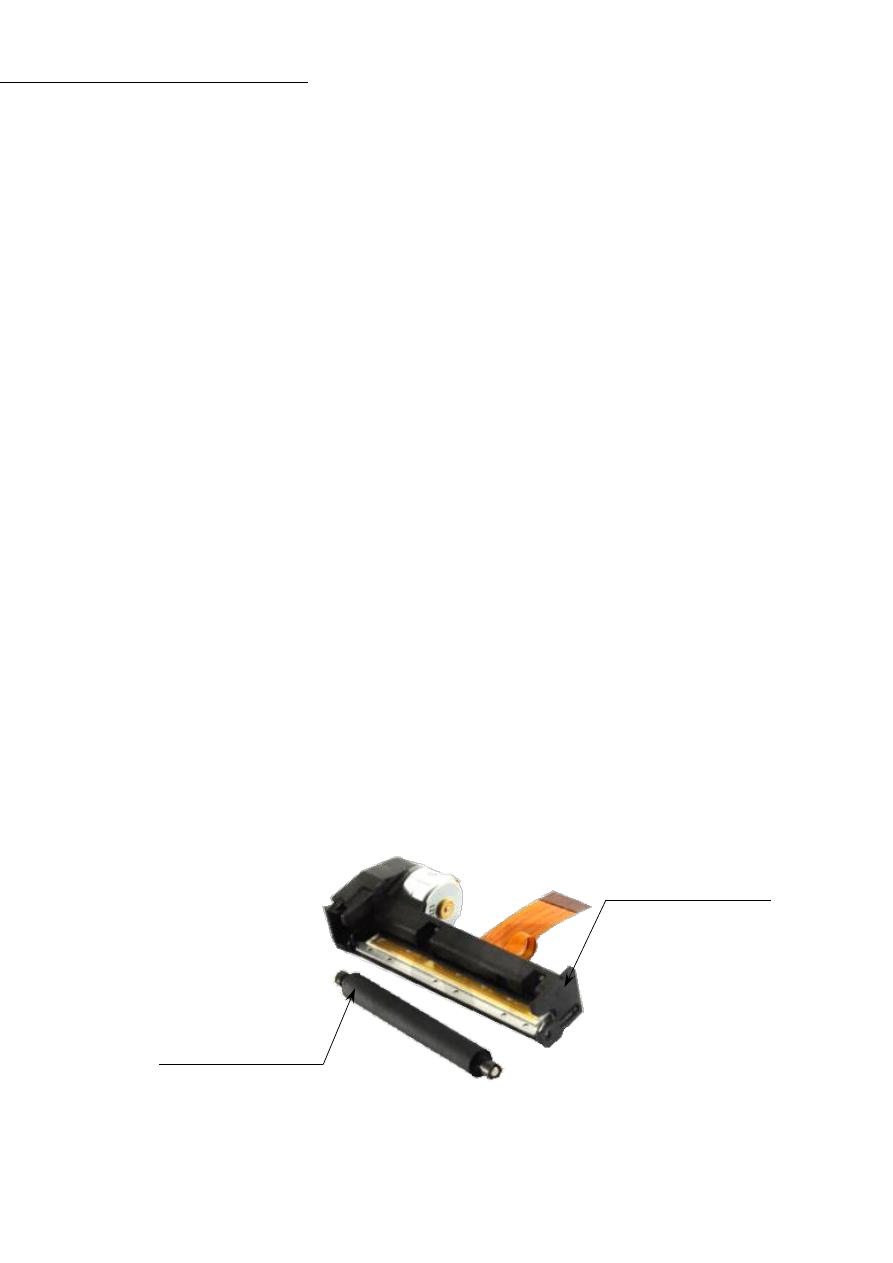

Рисунок 11. Термопечатающая головка SII LTP02-245 с прижимным валиком

Прижимной валик ТПГ

Основная часть ТПГ

[Основные составляющие]

Замена термопечатающей головки

В случае сбоя в работе термопечатающей головки, ее нужно заменить. Для этого

необходимо выключить изделие, отсоединить кабели всех подключенных внешних устройств,
распломбировать корпус, после чего выполнить следующее:

1. Извлечь аккумулятор из отсека (подробнее изложено в разделе «Замена

аккумулятора» на странице 13).

2. Извлечь ФН из отсека для ФН согласно описанию раздела «Замена ФН» на странице 11.

3. Отделить нижнюю часть корпуса смарт-терминала от его верхней части:

3.1. Открыть крышку лотка для ЧЛ. Открутить два винта крепления (см. рисунок далее).

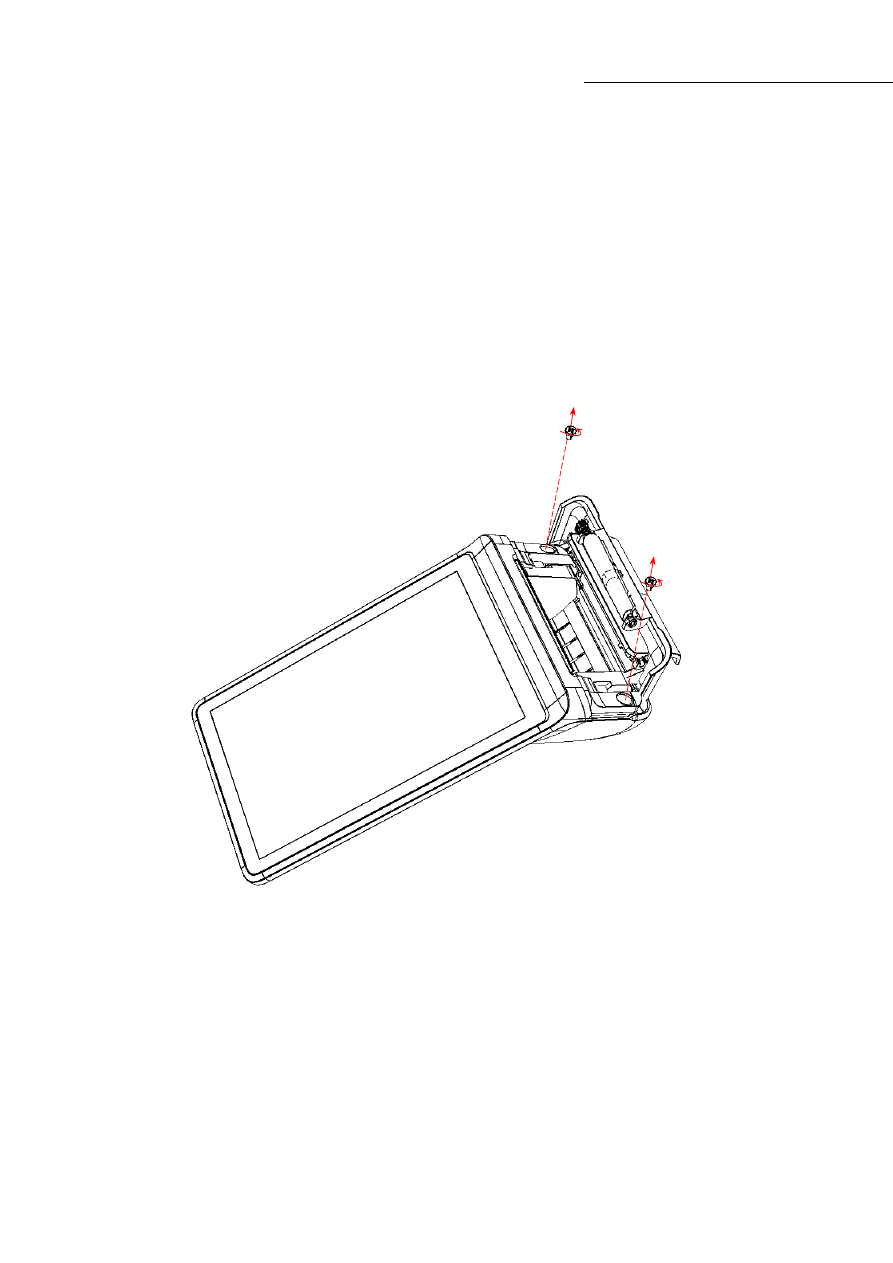

Рисунок 12. Винты крепления, расположенные под крышкой лотка для ЧЛ

3.2. Отделить планку от внешней поверхности лотка для ЧЛ, которая закрывает винты

крепления.

[Основные составляющие]

Рисунок 13. Отделение планки, скрывающей винты крепления

3.3. Извлечь переходную панель.

Рисунок 14. Отделение переходной панели

3.4. Удалить пломбу, устанавливаемую при производстве, затем открутить семь винтов

крепления нижней части корпуса к верхней.

[Основные составляющие]

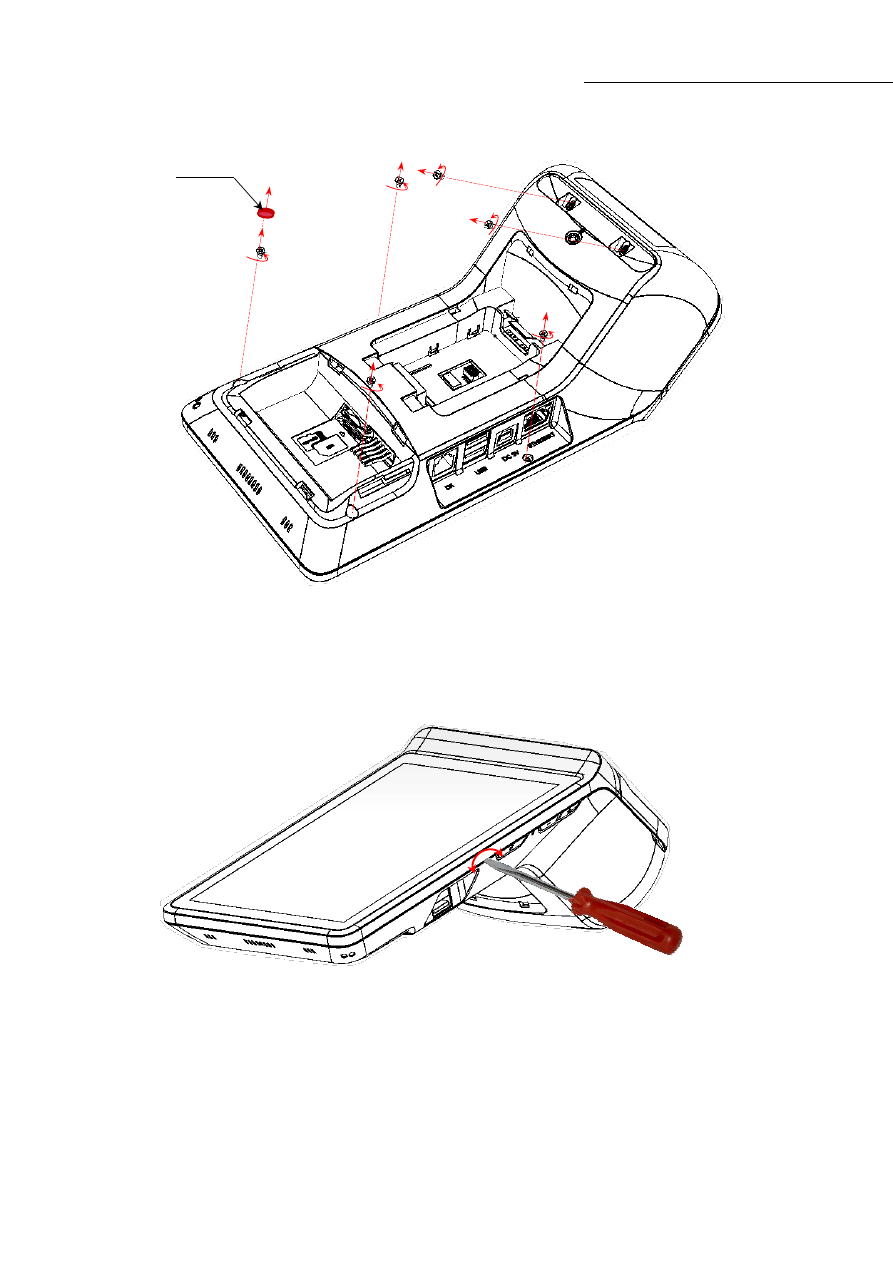

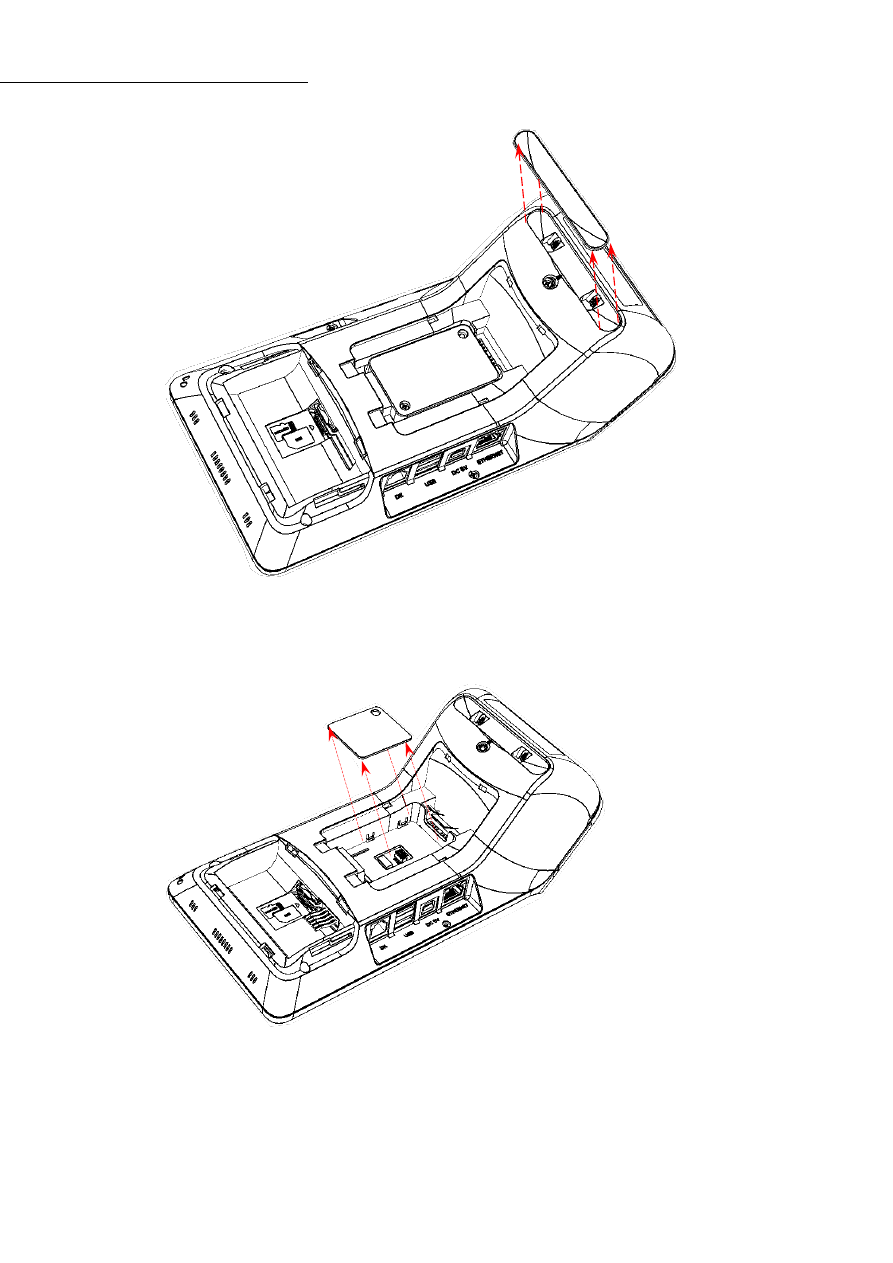

Рисунок 15. Винты крепления верхней и нижней части корпуса смарт-терминала

3.5. Перевернуть изделие.

3.6. С небольшим усилием аккуратно вставить острый тонкий предмет (например,

небольшую плоскую отвертку) в место соединения верхней и нижней части корпуса с
правой стороны, как показано на рисунке ниже. Провернуть вокруг своей оси.

Рисунок 16. Область корпуса изделия при отделении верхней части от нижней час корпуса

3.7. После предыдущего шага освободятся фиксаторы и верхняя часть сместиться вверх,

как показано на рисунке далее.

Пломба

[Основные составляющие]

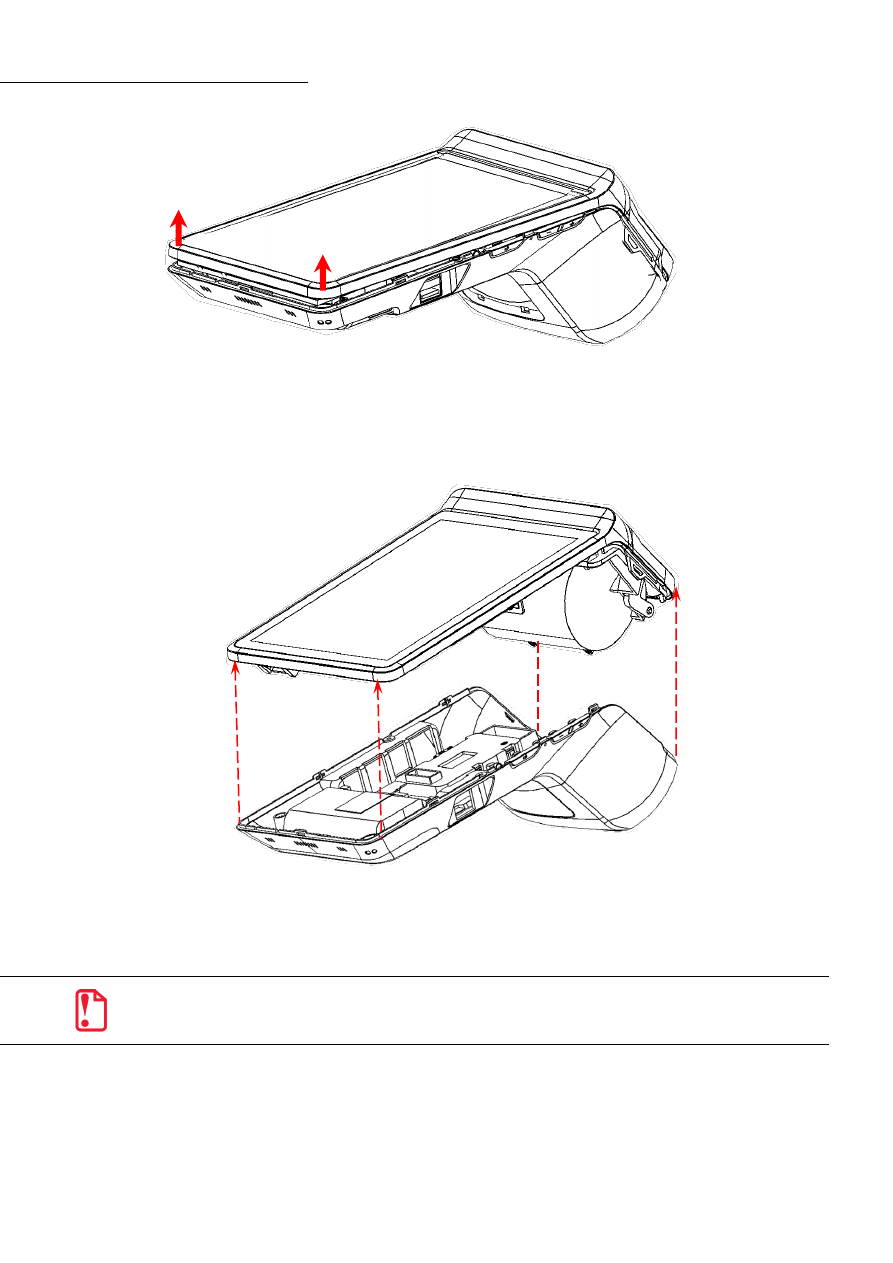

Рисунок 17. Отделение верхней части корпуса

3.8. При необходимости повторить действие пунктов 4.4 – 4.5 и на левой боковой части,

освободить фиксаторы слева.

3.9. Затем аккуратно отделить верхнюю часть корпуса от его нижней части (см. рисунок ниже).

Рисунок 18. Отделение верхней части корпуса от его нижней части.

4. Перевернуть изделие, отключить кабель антенны GSM от фидера на блоке управления,

кабель антенны WiFi припаян к блоку управления.

При выполнении дальнейших действий по разбору корпуса нужно учитывать положение кабеля

антенны WiFi и работать аккуратно во избежание ее обрыва!

[Основные составляющие]

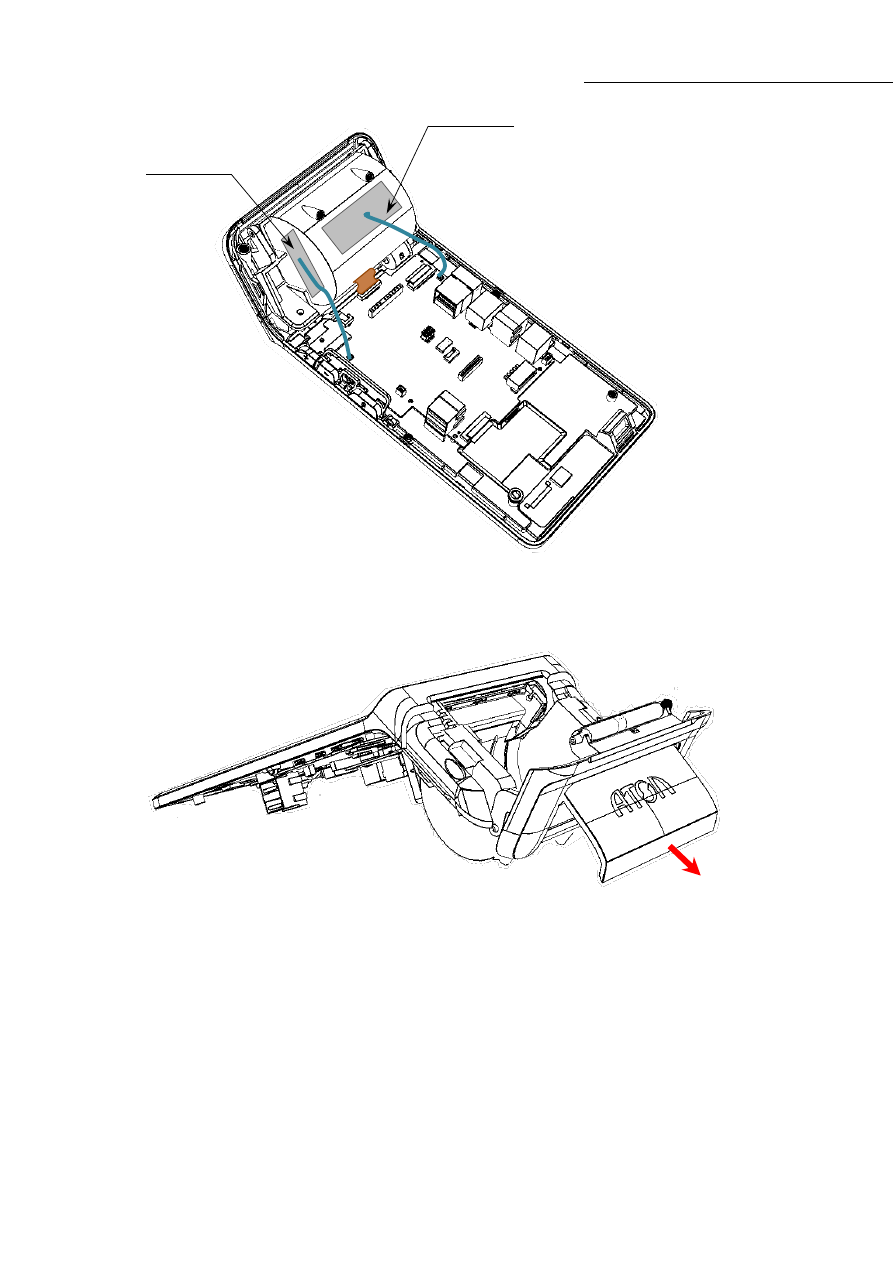

Рисунок 19. Расположение антенн WiFi и GSM

5. Отделить крышку лотка для ЧЛ от верхней части корпуса:

5.1. Открыть крышку лотка для ЧЛ, потянув за рычаг с внешней стороны.

Рисунок 20. Открыта крышка лотка для ЧЛ

5.2. Затем аккуратно с усилием снять с оси один держатель крышки (направление

приложения усилий показано на рисунке ниже), затем освободить второй держатель.
Отделить крышку от верхней части корпуса изделия.

Антенна GSM

Антенна WiFi

[Основные составляющие]

а) б)

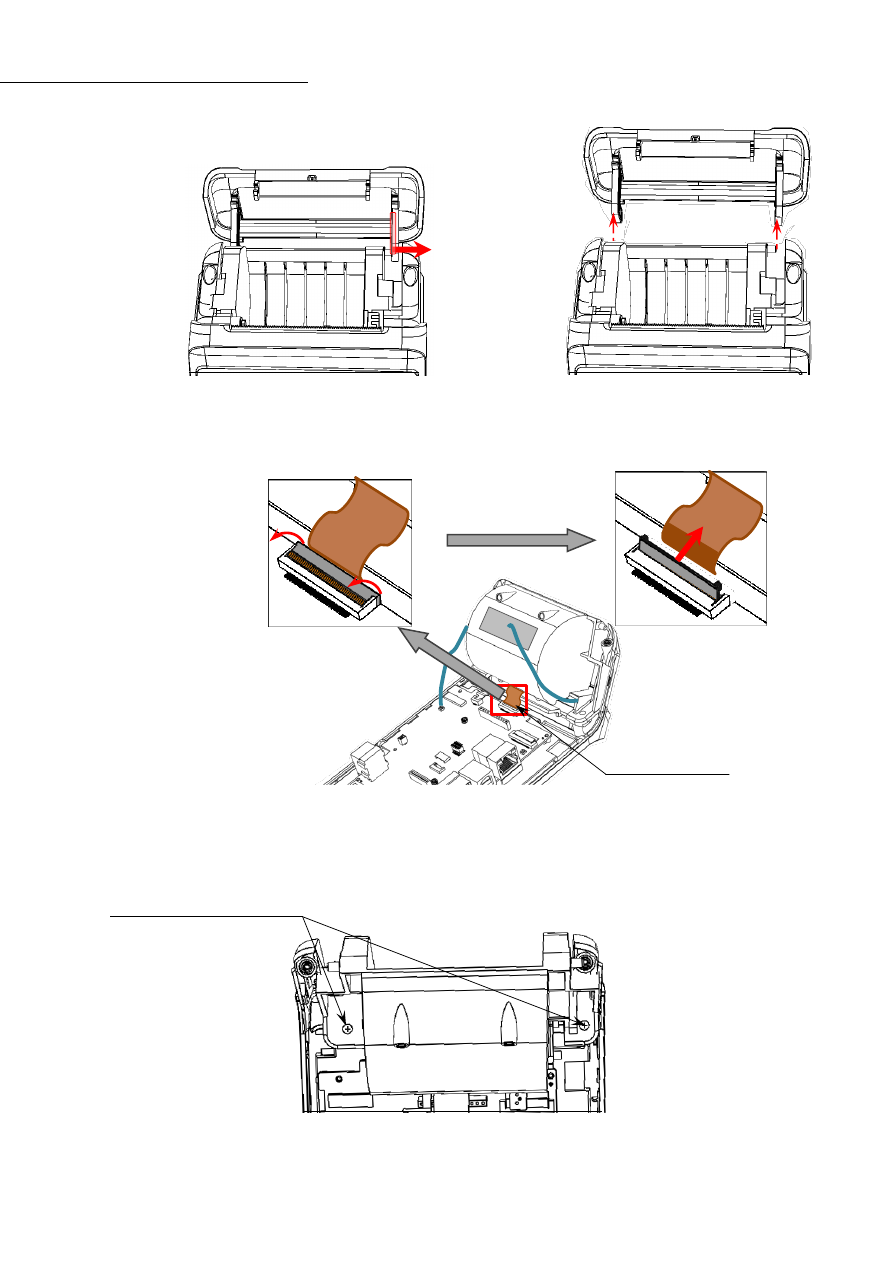

Рисунок 21. Снятие крышки лотка для ЧЛ

6. Отключить шлейф ТПГ от разъема блока управления согласно рисунку ниже.

а) б)

Рисунок 22. Отключение шлейфа ТПГ от разъема блока управления:

а) направление приложения усилий при открытии фиксатора разъема ТПГ; б) шлейф ТПГ отключен от разъема

7. Открутить два винта крепления лотка для ЧЛ от верхней части корпуса изделия.

Рисунок 23. Винты крепления лотка для ЧЛ к верхней части корпуса

Винты крепления лотка для

ЧЛ к верхней части корпуса

Разъем для

подключения ТПГ

[Основные составляющие]

8. Освободить фиксаторы лотка из специальных отверстий держателей лотка ЧЛ, раздвинув

держатели в направлениях, показанных на рисунке ниже.

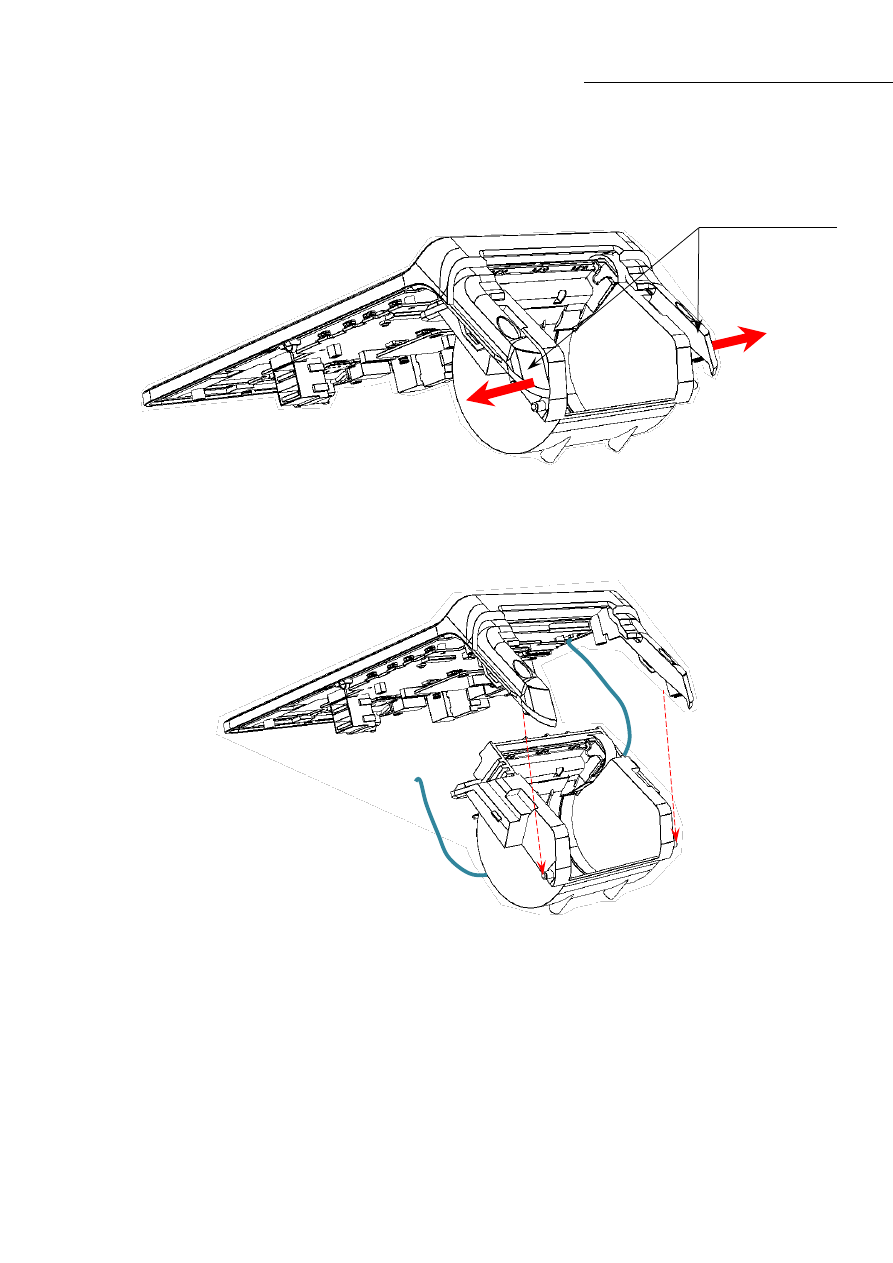

Рисунок 24. Направление приложения усилий при извлечении лотка для ЧЛ

9. Аккуратно отделить лоток ЧЛ с прикрепленной к нему ТПГ от верхней части корпуса,

отвести на расстояние на более длины кабеля антенны WiFi.

Рисунок 25. Лоток для ЧЛ с ТПГ отделены от верхней части корпуса

Держатели лотка ЧЛ

[Основные составляющие]

10. Расположить сборку на рабочей поверхности, открутить винты крепления ТПГ к лотку

для ЧЛ.

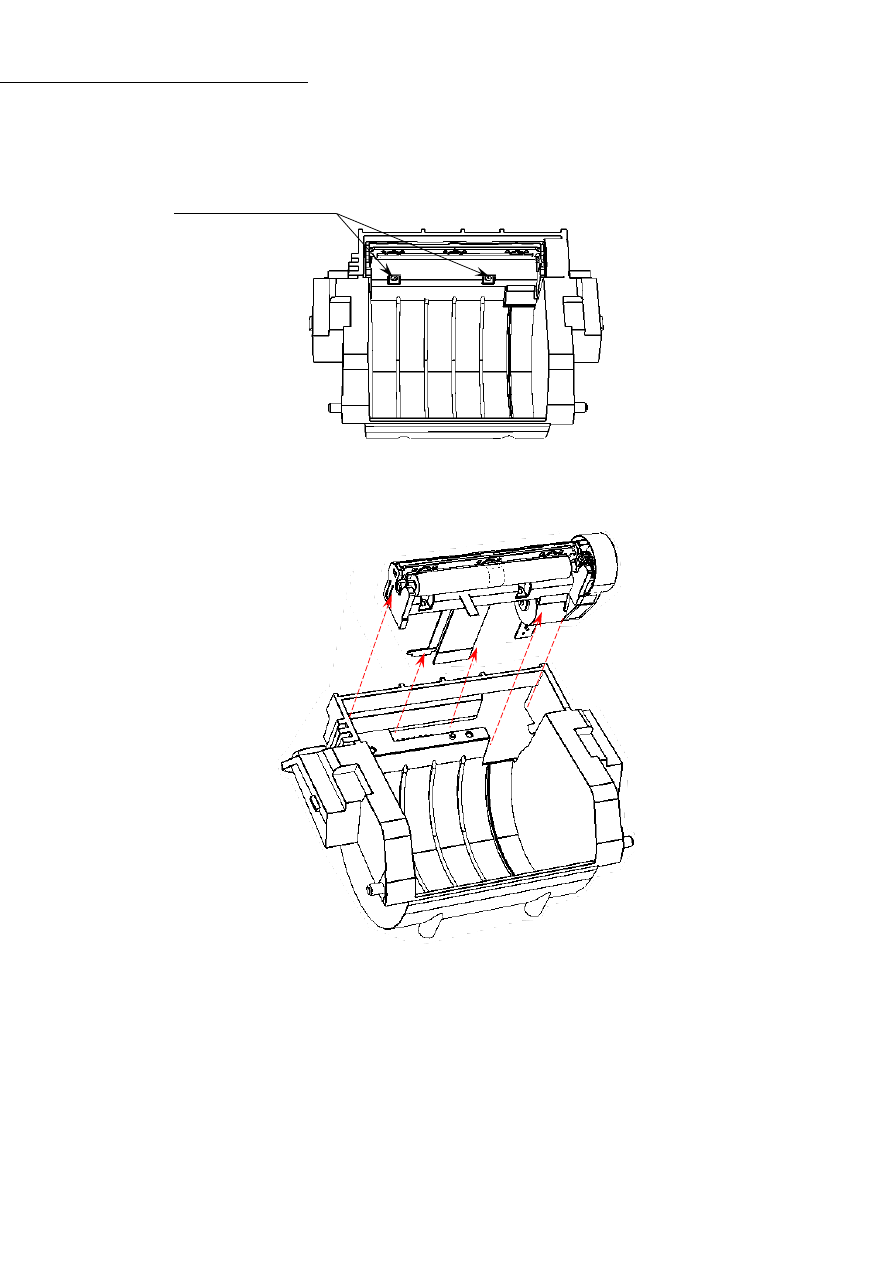

Рисунок 26. Винты крепления ТПГ к лотку для ЧЛ

11. Аккуратно отделить ТПГ от отсека для ЧЛ.

Рисунок 27. Отделение ТПГ от лотка для ЧЛ

12. Установить новый экземпляр ТПГ на место старого, аккуратно расположив шлейф в

прорези.

13. Зафиксировать ТПГ в лотке для ЧЛ, вкрутив два винта (рисунок 26).

14. Совместить лоток для ЧЛ с верхней частью корпуса (см. пункт 8).

15. Вкрутить винты крепления (рисунок 23).

16. Подключить и зафиксировать шлейф новой ТПГ в разъеме БУ (рисунок 22).

Винты крепления ТПГ к

лотку для ЧЛ

[Основные составляющие]

17. Установить крышку лотка для ЧЛ.

18. Соединить верхнюю часть корпуса с его нижней частью, учитывая расположение

фиксаторов – верхняя часть должна плотно совмещаться с нижней частью корпуса.

19. Вкрутить винты крепления верхней части к нижней части корпуса (рисунок 15).

20. Установить ФН и АКБ (рисунок 10 и рисунок 4 соответственно).

21. Закрыть отсеки для ФН и АКБ крышками (рисунок 8 и рисунок 5 соответственно).

22. Установить ЧЛ в лоток, включить смарт-терминал, проверить ход чековой ленты.

[Основные составляющие]

Блок управления AL.C152.40.000

Общие сведения

Блок

управления

представляет

собой

электронный

блок,

обеспечивающий

полнофункциональную  работу  изделия  в  соответствии  с  техническими  требованиями  к
контрольно-кассовой  технике,  которая  входит  в  его  состав.  Блок  управления  осуществляет
управление  всеми  механизмами  и  системами.  При  проведении  профилактических  или
ремонтных  работ  по  устранению  неполадок  в  работе  блока  управления  необходимо
использовать «Альбом схем», в котором представлены:



сборочный чертёж блока управления AL.C152.40.000;



схема электрическая принципиальная блока управления AL.C152.40.000;



перечень элементов блока управления AL.C152.40.000.

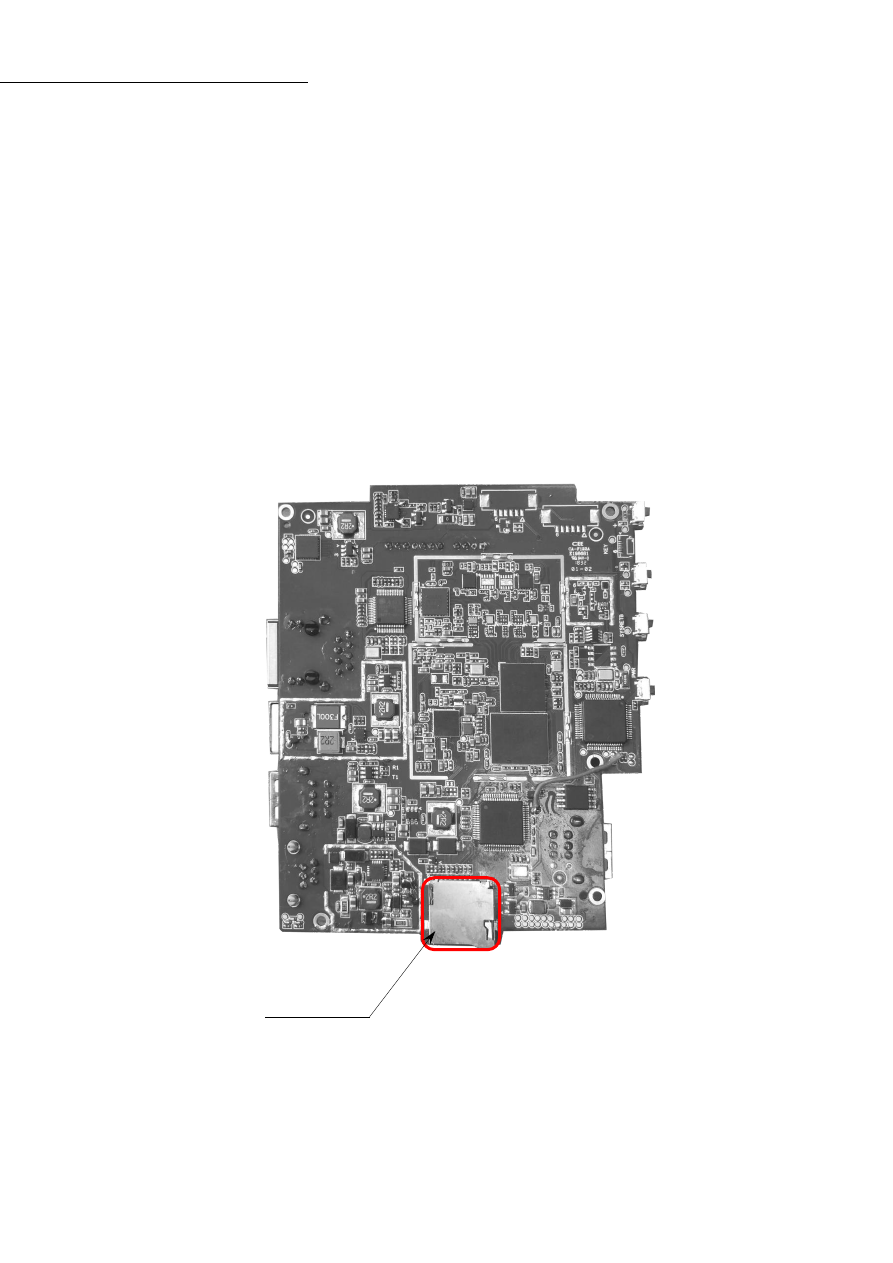

Рисунок 28. Блок управления AL.C152.40.000 (вид сверху)

Слот micro-SD

[Основные составляющие]

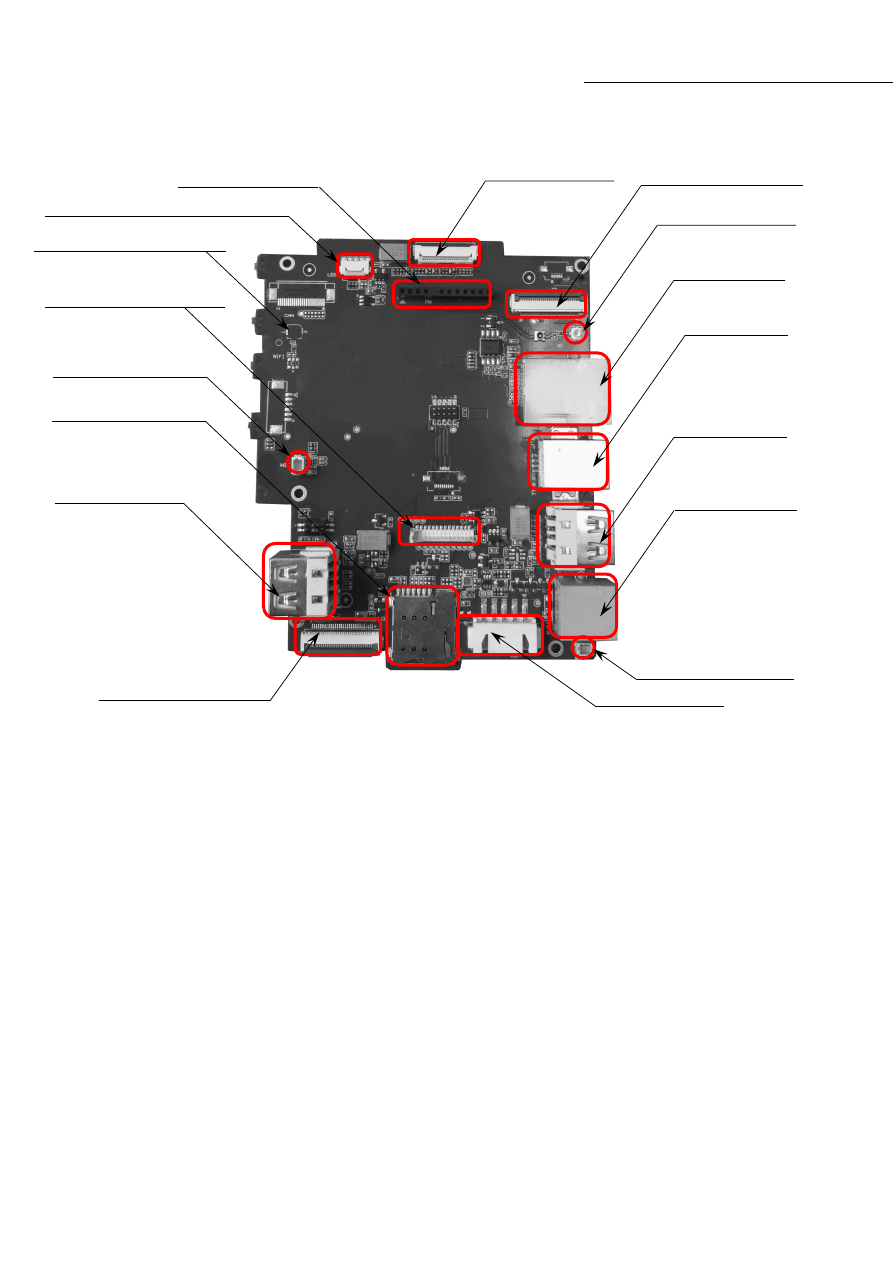

Рисунок 29. Блок управления AL.C152.40.000 (вид снизу)

Разъем для динамика

Место припайки антенны WiFi

Разъем для

подключения дисплея

Разъем антенны GSM

Разъем Ethernet

Разъем USB (В)

Два разъема USB

(В)

Разъем для АКБ

(В)

Два разъема USB

(В)

Разъем для перепрошивки

Разъем для

подключения ТПГ

Разъем для

подключения ФН

Разъем денежного

ящика

Слот для сим-карты

Разъем для подключения

сенсорного экрана

Разъем для микрофона

Разъем для подключения светодиодов

[Основные составляющие]

Замена блока управления

В случае неисправности/порчи блока управления, его нужно заменить. Для этого

необходимо выключить изделие, отсоединить кабель блока питания и кабели всех
подключенных внешних устройств, распломбировать корпус, после чего выполнить следующее:

1. Извлечь рулон ЧЛ из лотка для ЧЛ.

2. Извлечь АКБ из отсека согласно описанию раздела «Установка аккумулятора» на странице 8.

3. Извлечь ФН из отсека согласно описанию раздела «Замена ФН» на странице 11.

4. Отделить нижнюю часть корпуса от его верхней части – пункт 4 раздела «Замена

термопечатающей головки» на странице 15.

5. Отключить шлейф ТПГ от разъема блока управления – пункт 6 раздела «Замена

термопечатающей головки» на странице 15.

6. Отключить кабель антенны GSM, отпаять кабель антенны WiFi (расположение антенн

показано на рисунке 19).

7. Отключить кабели светодиодов, динамика, микрофона и сенсорного экрана, места

подключения показаны на рисунке 29.

8. Отключить шлейф дисплея от разъема блока управления.

а) б)

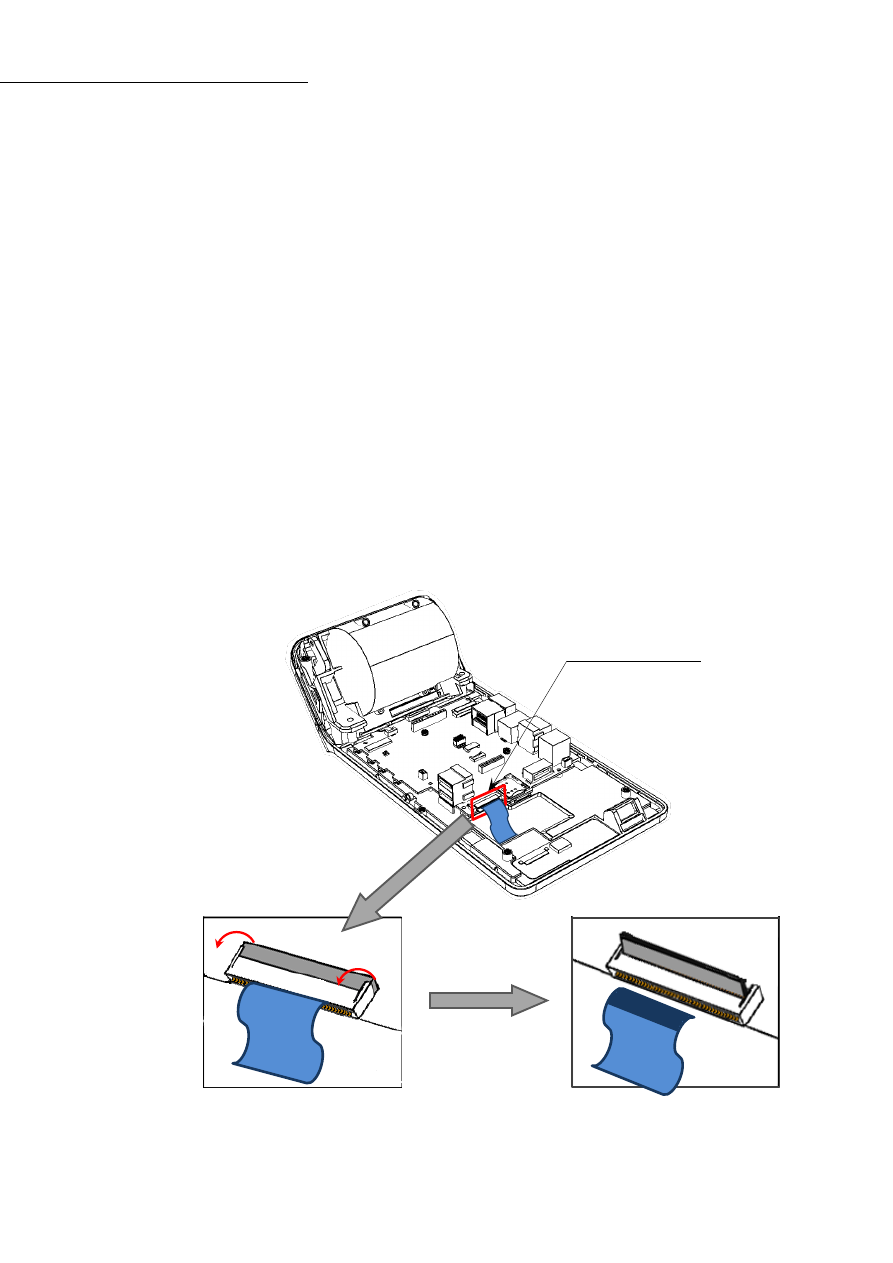

Рисунок 30. Отключение шлейфа дисплея от разъема блока управления:

а) повернуть фиксатор в указанном направлении – освободить шлейф; б) извлечь шлейф дисплея

Разъем для

подключения

кабеля дисплея
