Источник сварочного тока ES 300i MMA 300 А. Руководство - часть 3

5 ПОРЯДОК РАБОТЫ

0463 415 001

- 18 -

5.7

Функции и обозначения

Сварка покрытым электродом (ММА)

Способ MMA называется также сваркой покрытыми электродами.
Возбуждение дуги расплавляет электрод, а его покрытие образует
защитный шлак.
При сварке MMA источник питания дополняется:

• сварочным кабелем с держателем электрода;
• обратным кабелем с зажимом.

Давление дуги

Функция давления дуги определяет, как изменяется ток в зависимости от
изменения длины дуги во время сварки. Используйте малое значение
давления дуги, чтобы получить спокойную дугу с меньшим
разбрызгиванием; используйте высокое давление дуги, чтобы получить
высокотемпературную мощную дугу.

Давление дуги применяется только к сварке MMA.

Горячий старт

Функция горячего старта позволяет временно увеличить силу тока в начале
сварки. Используйте эту функцию, чтобы уменьшить риск недостаточного
сплавления, а также прилипания и царапания электрода.

Горячий старт применяется только к сварке методом MMA.

Целлюлозный электрод 6010

Оптимизированные характеристики дуги для электродов с целлюлозным
покрытием 6010 и схожих моделей.

5 ПОРЯДОК РАБОТЫ

0463 415 001

- 19 -

Сварка методом TIG
При сварке TIG происходит расплавление металла свариваемой детали с
помощью электрической дуги, возбуждаемой на вольфрамовом электроде,
который не плавится. Зона сварки и сам электрод защищены защитным
газом.
При сварке TIG источник питания дополняется:

• горелкой TIG с газовым клапаном;
• газовым баллоном для аргона;
• регулятором расхода аргона;
• вольфрамовым электродом.

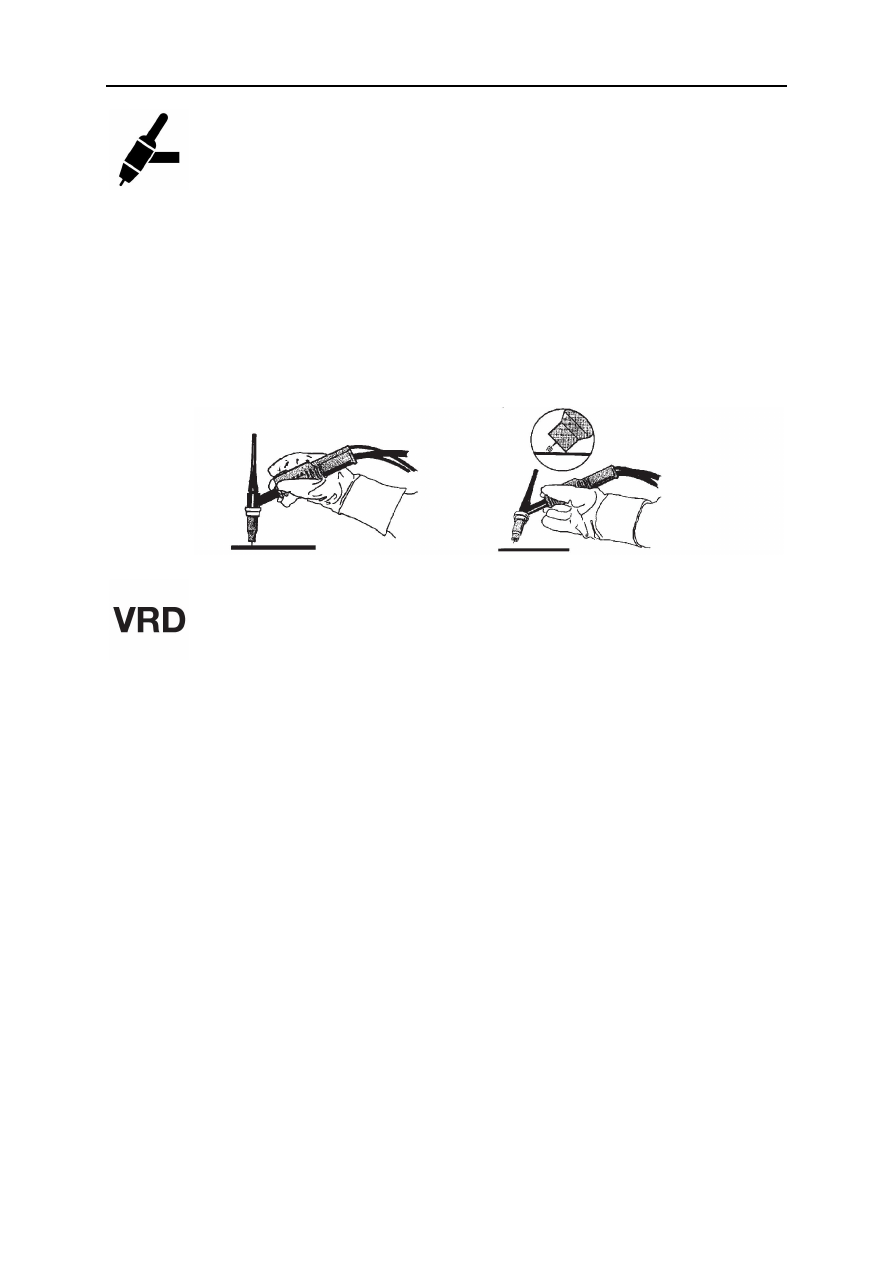

Данный источник питания активирует функцию Live TIG start.

Вольфрамовый электрод находится напротив заготовки. При отводе от
заготовки дуга возбуждается при ограниченном уровне тока.

Устройство понижения напряжения (VRD)

Когда сварка не выполняется, функция VRD обеспечивает удержание
значения напряжения разомкнутой цепи на уровне, не превышающем 35 В.
На включение этой функции указывает индикатор VRD, горящий на панели.
Чтобы подключить эту функцию, обратитесь к авторизованному
специалисту по обслуживанию оборудования компании ESAB.

5 ПОРЯДОК РАБОТЫ

0463 415 001

- 20 -

5.8

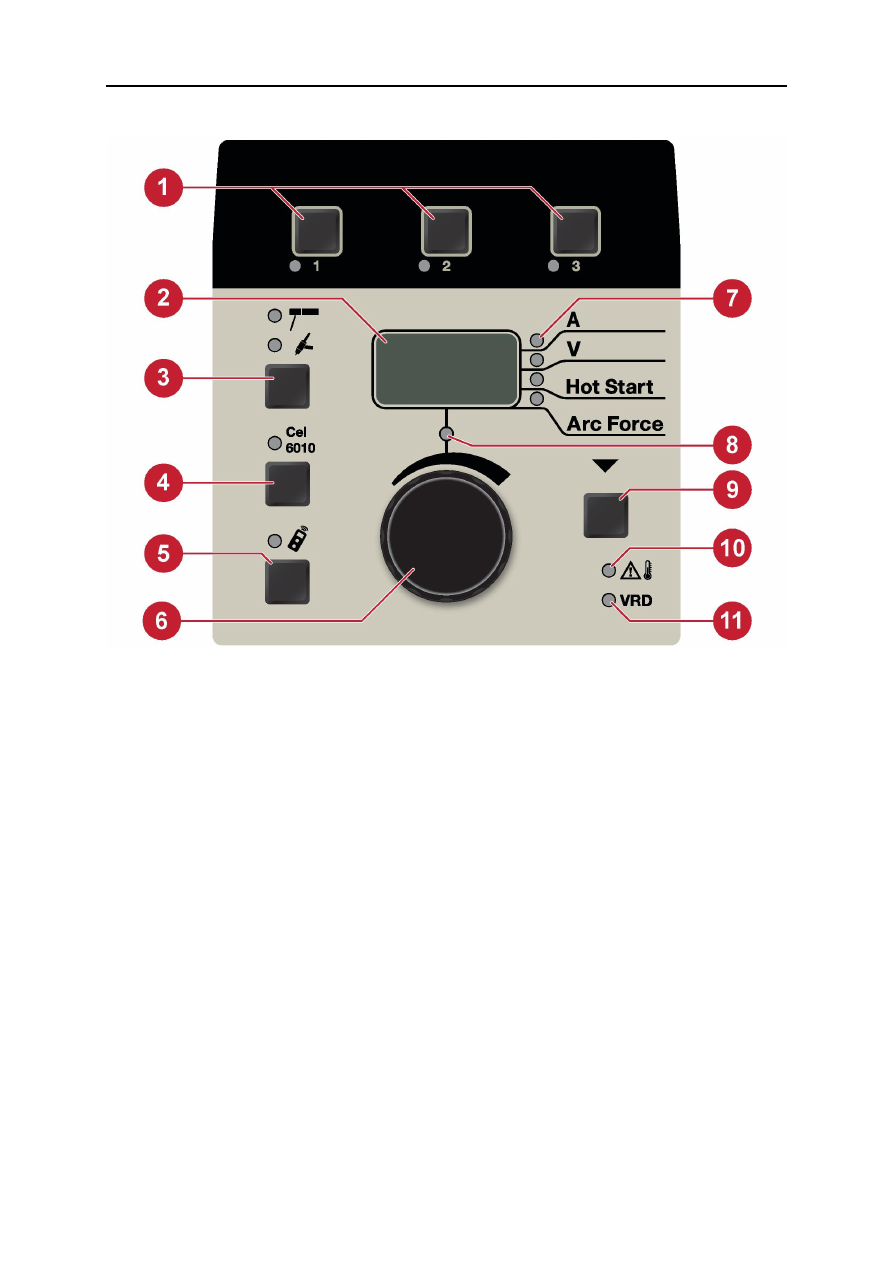

Панель настроек

1.

Кнопки выбора программы сварки; см.
раздел «ПРОГРАММА СВАРКИ».

7.

Индикатор параметра, отображаемого
на дисплее.

2.

Дисплей; показывает установленное
или измеренное значение.

8.

Индикатор установки.

3.

Выбор метода сварки MMA или TIG.

9.

Выбор параметра, определяемого
индикатором (7), который будет
отображаться на дисплее.

4.

Выбор типа электрода «электрод из
целлюлозы» для сварки методом MMA.

10.

Индикатор перегрева.

5.

Включение/выключение блока
дистанционного управления.

11.

Индикатор включения функции VRD
(пониженное напряжение разомкнутой
цепи).

6.

Регулятор для установки параметров.

5.8.1

Навигация

Выбор параметров

При нажатии кнопки (9) можно просматривать и изменять различные значения.
Используйте регулятор (6), чтобы изменить значения. Порядок следующий:

1.

Установленные значения силы тока.

2.

Измеренные значения силы тока.

3.

Измеренные значения напряжения.

4.

Диапазон настроек горячего старта: 0-100%, по умолчанию: 0% (только MMA)

5.

Давление дуги: 0-100% (только MMA)

Установленный параметр

5 ПОРЯДОК РАБОТЫ

0463 415 001

- 21 -

Индикатор установки (8) загорится, когда значение можно изменить. Его нельзя
изменить на панели, когда включено дистанционное управление. Попытка изменения
значений в режиме измеренных значений приведет к автоматическому переходу к
режиму установленного значения силы тока.

5.8.2

Программа сварки

В запоминающем устройстве панели настроек (1) можно сохранить три различные
программы сварки. Для сохранения программы сварки в запоминающем устройстве
удерживайте кнопку выбора 1, 2 или 3 в нажатом положении в течение 3 секунд; после
окончания индикатор запоминающего устройства загорится.

Чтобы переключить программу сварки, нажмите кнопку 1, 2 или 3.

5.9

Дистанционное управление

Подключите дистанционное управление к задней части источника питания
и включите его, нажав кнопку дистанционного управления (5) на панели
(индикатор дистанционного управления загорится). После включения
дистанционного управления панель управления отключается, но
продолжает показывать фактические данные о сварке.

5.10

Соединение USB

(В целях дальнейшего использования.)

Всегда используйте крышку, когда соединение USB не используется.

Не используйте для зарядки устройств, таких как мобильный телефон.

При подключении флеш-накопителя USB процесс сварки блокируется.
Всегда извлекайте флеш-накопитель USB после окончания использования.

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

0463 415 001

- 22 -

6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ВНИМАНИЕ!
Отключите питание перед выполнением технического обслуживания.

ОСТОРОЖНО!
Снимать защитные пластины разрешено только специалистам-электрикам
(уполномоченный персонал).

ОСТОРОЖНО!
На данное изделие распространяется гарантия производителя. Любая
попытка выполнить ремонтные работы в неавторизированных сервисных
центрах может привести к потере гарантии.

ПРИМЕЧАНИЕ!
Регулярное техническое обслуживание имеет большое значение для
безопасной и надежной работы оборудования.

ПРИМЕЧАНИЕ!
В условиях сильной запыленности чаще выполняйте техническое
обслуживание.

Перед каждым использованием убедитесь в следующем:

•

Оборудование и провода не повреждены.

•

Горелка чистая и не имеет повреждений.

6.1

Плановое техническое обслуживание

График технического обслуживания при нормальных рабочих условиях. Проверяйте
оборудование перед каждым использованием.

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

0463 415 001

- 23 -

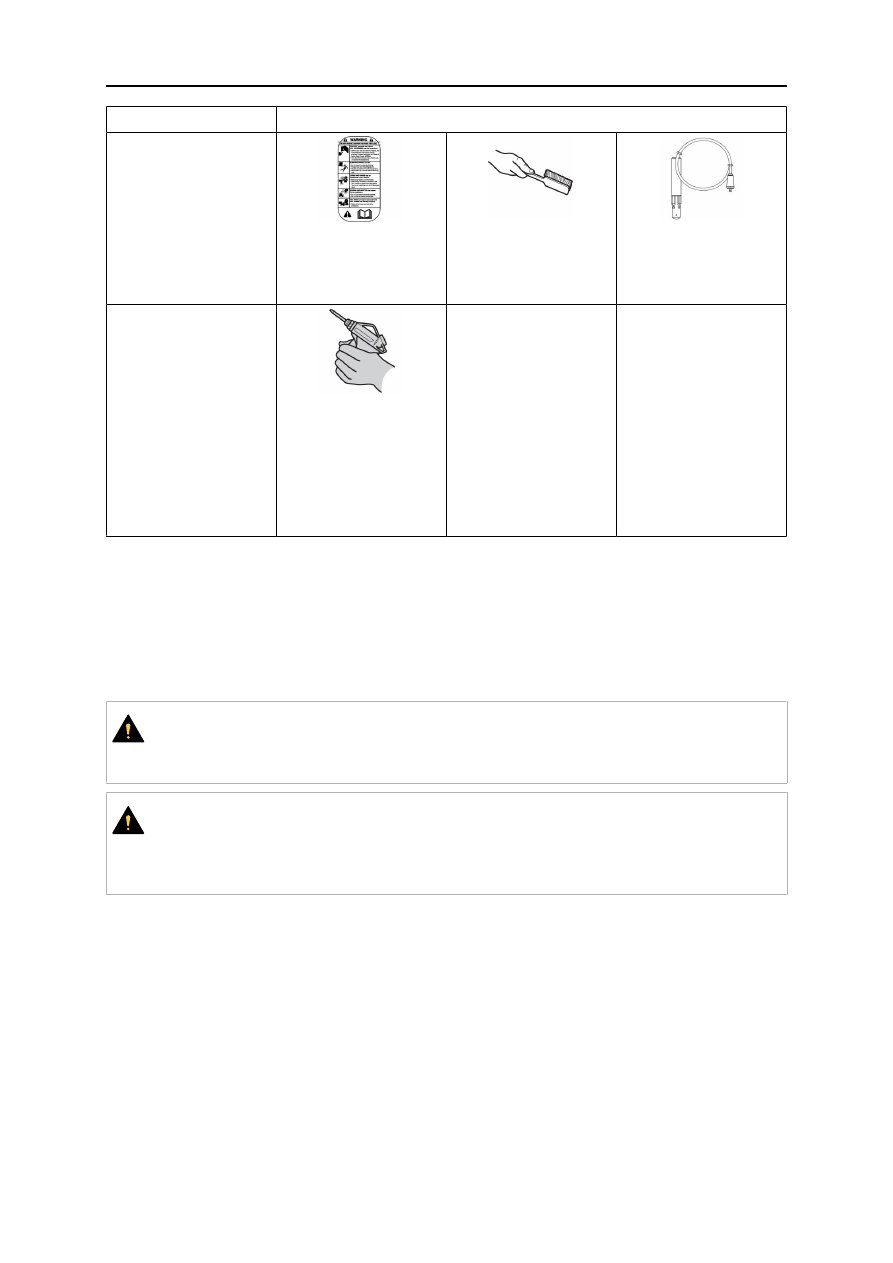

Интервал

Обслуживаемая область

Каждые 3 месяцев

Очистите или

замените

нечитаемые

таблички.

Очистите сварные

клеммы.

Проверьте или

замените сварочные

кабели.

Каждые 6 месяцев

Очистите

внутреннюю часть

оборудования.

Используйте сухой
сжатый воздух при

сниженном

давлении.

6.2

Инструкция по процедуре очистки

Для обеспечения производительности и увеличения срока службы источника тока
оборудование необходимо регулярно чистить. Периодичность очистки зависит от:

•

технологии сварки;

•

длительности горения дуги;

•

условий эксплуатации;

ОСТОРОЖНО!
Убедитесь, что процедура очистки выполняется в специально
оборудованном месте.

ОСТОРОЖНО!
Во время очистки всегда используйте средства индивидуальной защиты,
такие как беруши, защитные очки, огнезащитная одежда, маски, перчатки и
защитная обувь.

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

0463 415 001

- 24 -

1.

Отсоедините источник тока от источника питания.

ВНИМАНИЕ!
Подождите не менее 30 секунд до разрядки конденсаторов, прежде
чем продолжить.

2.

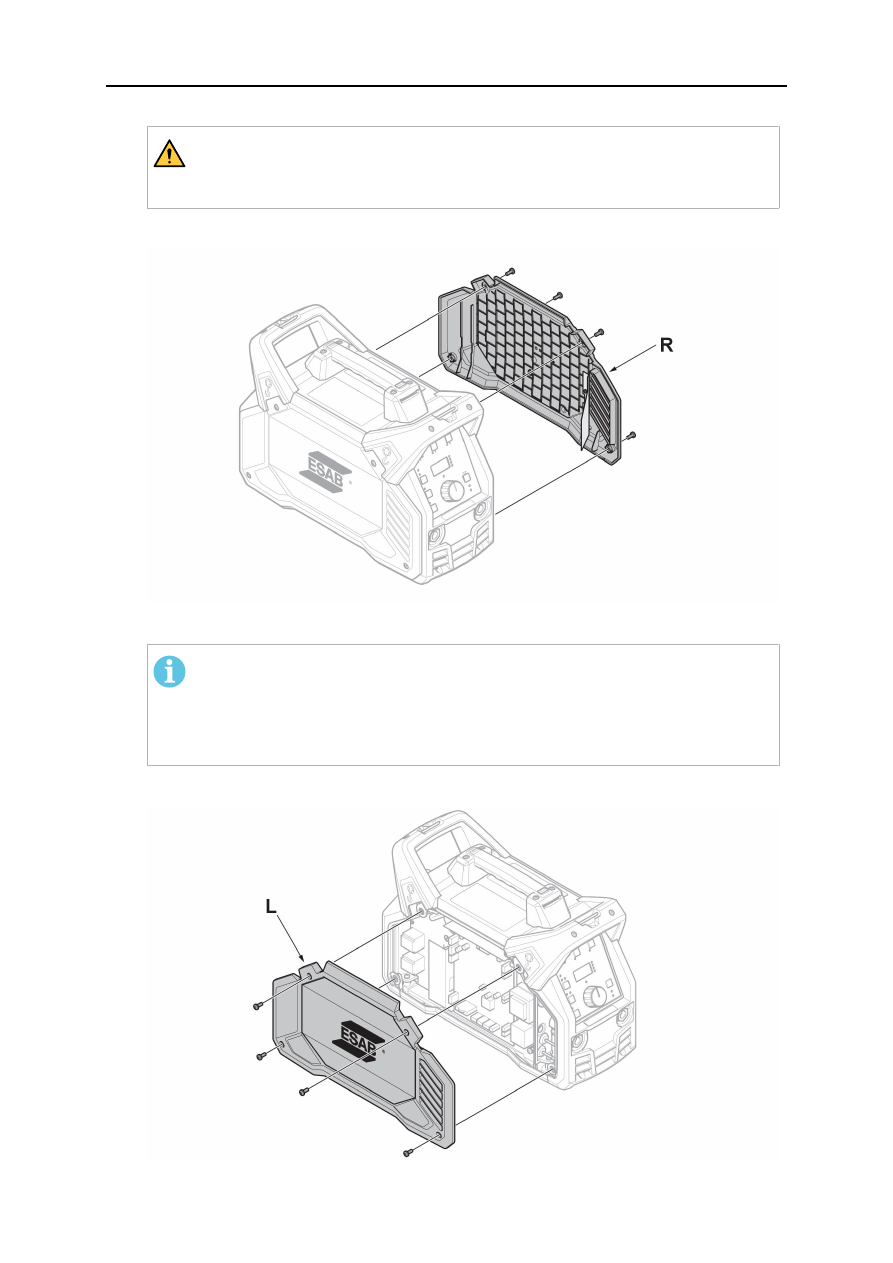

Снимите четыре винта, удерживающих правую боковую панель (R), затем
снимите панель.

3.

Очистите правую сторону источника питания, используя сухой сжатый воздух
при сниженном давлении.

ПРИМЕЧАНИЕ!
Поскольку одна сторона источника питания «загрязненная» (правая
сторона) и одна сторона — «чистая» (левая сторона), не снимайте
левую боковую панель до окончания очистки правой стороны
источника питания.

4.

Снимите четыре винта, удерживающих левую боковую панель (L), затем
снимите панель.

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

0463 415 001

- 25 -

5.

Очистите левую сторону источника питания, используя сухой сжатый воздух при
сниженном давлении.

6.

Убедитесь, что ни на одной части источника питания не осталось пыли.

7.

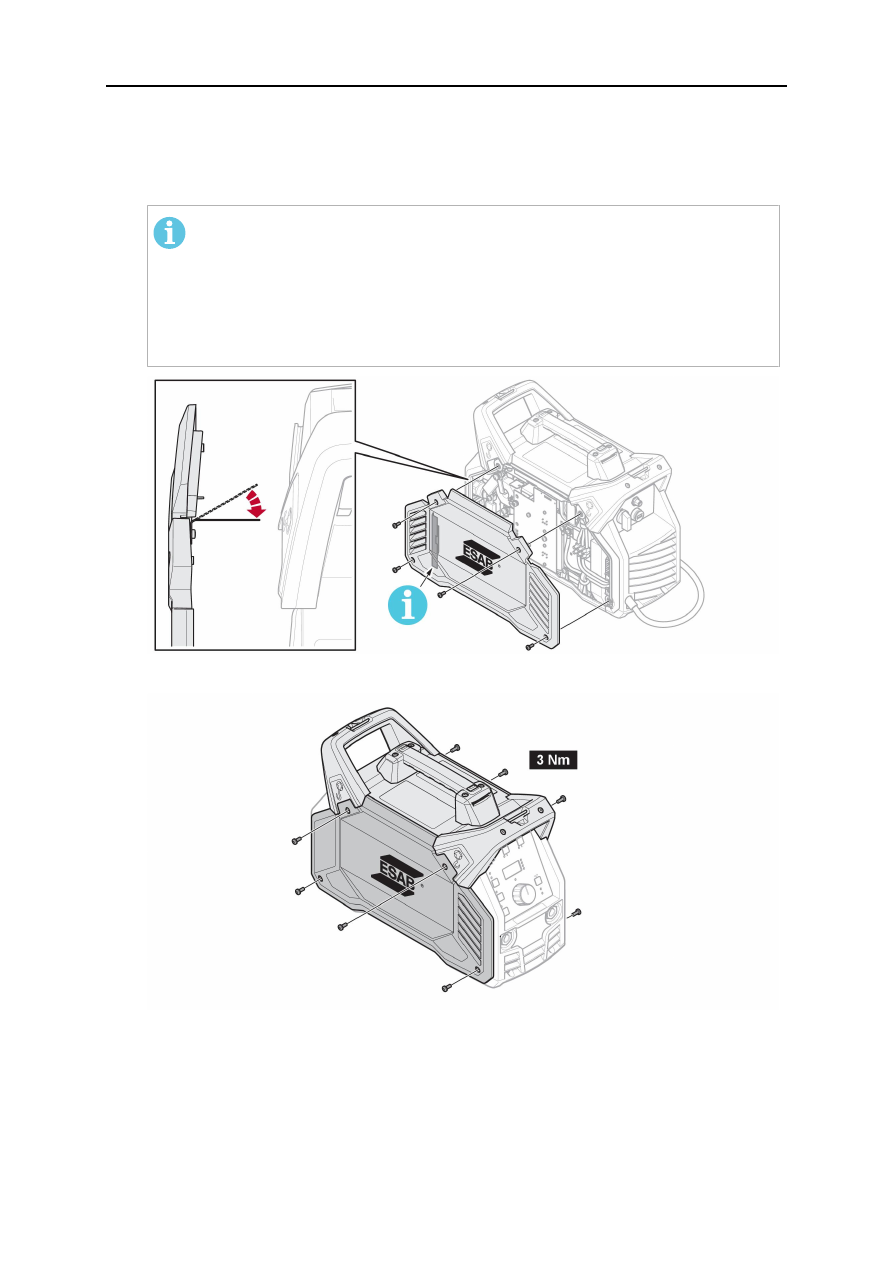

По окончании очистки установите панели источника питания в обратной
последовательности.

ПРИМЕЧАНИЕ!
Устанавливая правую боковую панель на место, убедитесь в том, что
щиток IP на внутренней стороне панели находится в правильном
положении. Щиток IP должен находиться в источнике питания под
углом, приблизительно равным 90°, чтобы его можно было
расположить между выходным сварочным разъемом и разъемом
трансформатора.

8.

Затяните винты, используя правильный момент затяжки, в соответствии с
изображением ниже.
