Источник сварочного тока ES 300i MMA 300 А. Руководство - часть 1

Технологическая инструкция

0463 415 001 RU 20160912

Valid for: serial no. 621-xxx-xxxx

Источник сварочного тока
ES 300i MMA 300 А

СОДЕРЖАНИЕ

0463 415 001

БЕЗОПАСНОСТЬ .........................................................................................

1.1

Значение символов................................................................................

1.2

Правила техники безопасности ...........................................................

ВВЕДЕНИЕ ..................................................................................................

2.1

Обзор ........................................................................................................

2.2

Оборудование .........................................................................................

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ..........................................................

УСТАНОВКА ................................................................................................. 11

4.1

Расположение .........................................................................................

4.2

Инструкции по подъему ........................................................................

4.3

Питание от сети.......................................................................................

ПОРЯДОК РАБОТЫ .................................................................................... 16

5.1

Обзор ........................................................................................................

5.2

Соединения и устройства управления...............................................

5.3

Подключение сварочного и обратного кабелей...............................

5.4

Включение и отключение сетевого питания .....................................

5.5

Управление вентиляторами .................................................................

5.6

Тепловая защита.....................................................................................

5.7

Функции и обозначения ........................................................................

5.8

Панель настроек .....................................................................................

5.8.1

Навигация..............................................................................................

5.8.2

Программа сварки ................................................................................

5.9

Дистанционное управление .................................................................

5.10

Соединение USB .....................................................................................

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ............................................................ 22

6.1

Плановое техническое обслуживание................................................

6.2

Инструкция по процедуре очистки......................................................

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ......................................... 26

КОДЫ НЕИСПРАВНОСТЕЙ........................................................................ 27

8.1

Перечень кодов неисправностей .......................................................

8.2

Описание кодов неисправностей .......................................................

ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ...................................................................... 29

СХЕМА .................................................................................................................

НОМЕРА ДЛЯ ЗАКАЗА.......................................................................................

ПРИНАДЛЕЖНОСТИ ..........................................................................................

Производитель оставляет за собой право изменять технические характеристики без предварительного уведомления.

1 БЕЗОПАСНОСТЬ

0463 415 001

- 4 -

БЕЗОПАСНОСТЬ

1.1

Значение символов

При использовании в тексте руководства: «Опасно!» «Внимание!» «Осторожно!»

ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,
может немедленно привести к серьезной травме или смерти.

ВНИМАНИЕ!
Означает потенциальную опасность, которая может привести к
травме или смерти.

ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным
травмам.

ВНИМАНИЕ!
Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания на
табличках, требования техники безопасности на месте
эксплуатации и данные паспортов безопасности.

1.2

Правила техники безопасности

Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.

Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.

Все лица, использующие оборудование, должны быть ознакомлены с:

○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.

Оператор должен убедиться в том, что:

○ в пределах рабочей зоны оборудования, при его запуске, не находятся

люди, не имеющие соответствующего разрешения;

○ при загорании дуги обеспечивается соответствующая защита персонала.

Рабочее место:

○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.

1 БЕЗОПАСНОСТЬ

0463 415 001

- 5 -

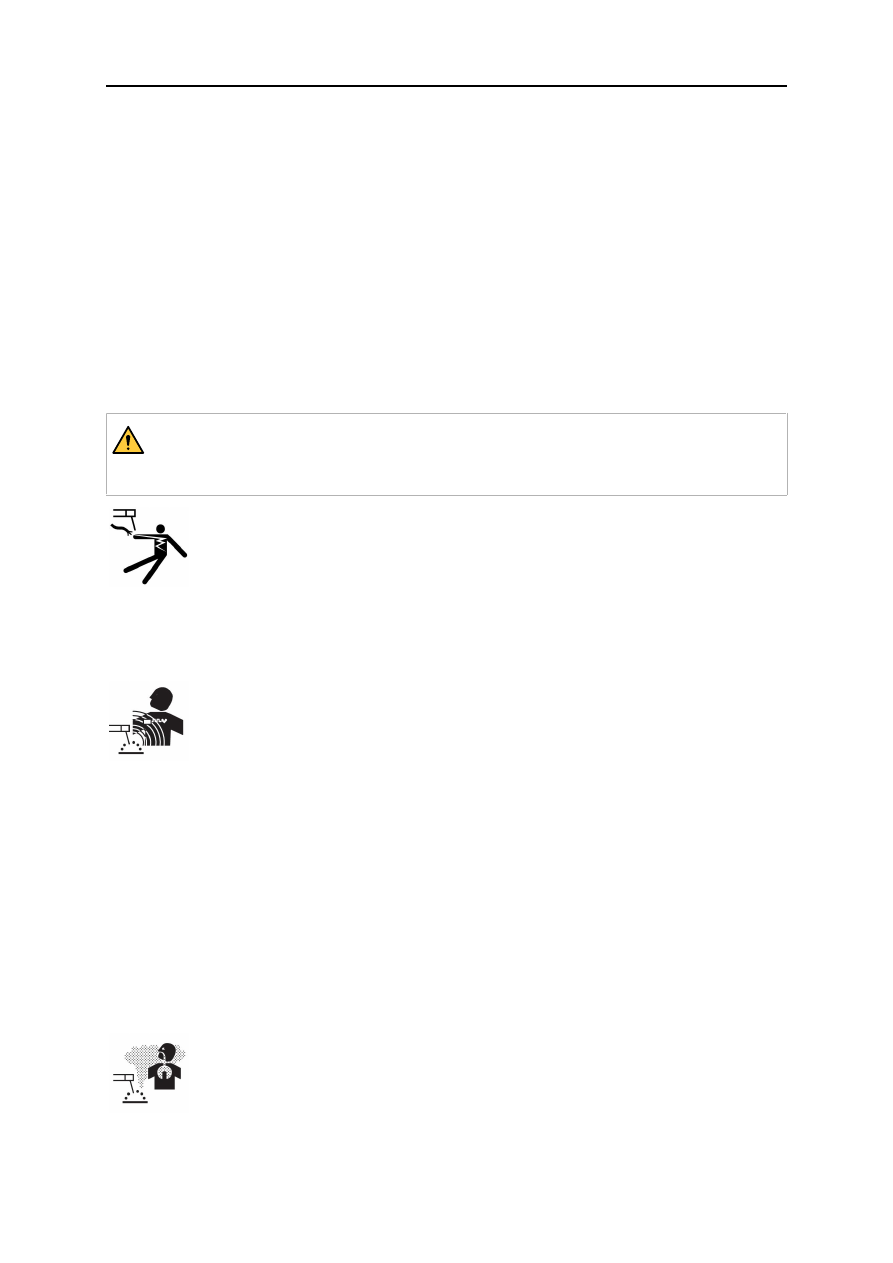

Средства индивидуальной защиты:

○ Во всех случаях используйте рекомендованные средства индивидуальной

защиты, такие как защитные очки, огнестойкую одежду, защитные
перчатки.

○ Запрещается носить незакрепленные предметы одежды и украшения,

такие как шейные платки, браслеты, кольца, и т. д., которые могут
зацепиться за детали оборудования или вызвать ожоги.

Общие меры безопасности:

○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только

квалифицированный электрик.

○ Соответствующие средства пожаротушения должны быть четко

обозначены и находиться поблизости.

○ Смазку или техническое обслуживание не следует выполнять во время

работы оборудования.

ВНИМАНИЕ!
Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.

ЭЛЕКТРИЧЕСКИЙ УДАР - Может убить

• Установите и заземлите устройство в соответствии с инструкцией.
• Не прикасайтесь открытыми участками кожи, мокрыми перчатками

или мокрой одеждой к электрическим частям или электродам,
находящимся под напряжением.

• Обеспечьте индивидуальную изоляцию от земли и рабочего

оборудования.

• Обеспечьте безопасность вашего рабочего места.

ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ могут быть опасными для
здоровья

• Сварщики с кардиостимуляторами должны проконсультироваться с

лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.

• Воздействие электромагнитных полей может вызывать другие

неизвестные нарушения здоровья.

• Для минимизации воздействия электромагнитных полей сварщики

должны выполнять следующую процедуру:

○ Расположите электрод и рабочие кабели с одной стороны от вас.

По возможности закрепляйте их лентой. Не стойте между
кабелем горелки и рабочим кабелем. Запрещается оборачивать
кабель горелки или рабочий кабель вокруг тела. Источник
питания и кабели должны находиться как можно дальше от тела
сварщика.

○ Присоединяйте рабочий кабель к заготовке как можно ближе к

области сварки.

ПАРЫ И ГАЗЫ могут быть опасными для здоровья

• Держите голову в стороне от выделяющихся паров.
• Используйте вентиляцию, вытяжку в районе горения дуги или и то и

другое, чтобы отвести пары и газы из зоны дыхания и с участка в
целом.

1 БЕЗОПАСНОСТЬ

0463 415 001

- 6 -

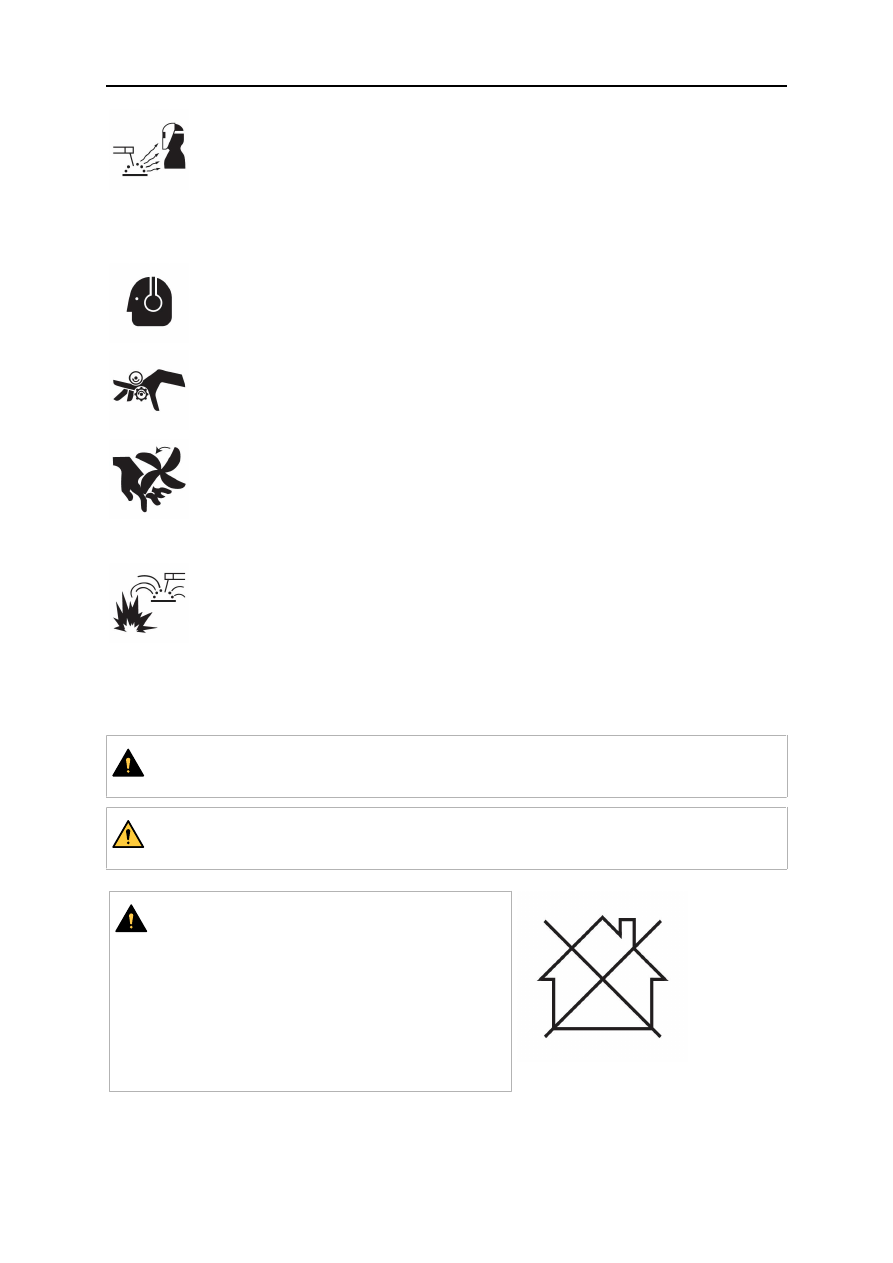

ИЗЛУЧЕНИЕ ДУГИ может вызвать повреждение органов зрения и
ожоги на коже.

• Обеспечьте защиту глаз и тела. Пользуйтесь правильно

подобранными сварочным щитком и светофильтрами, а также
надевайте защитную одежду.

• Обеспечьте защиту стоящих рядом людей с помощью

соответствующих экранов или шторок.

ШУМ - Чрезмерный шум может нарушить слух

Пользуйтесь средствами защиты органов слуха. Применяйте наушники или
другие средства защиты органов слуха.

ПОДВИЖНЫЕ ДЕТАЛИ могут быть причиной травм

• Следите, чтобы все дверцы, панели и крышки были закрыты и

зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.

• Перед установкой или подключением выключите двигатель.
• Следите за тем, чтобы руки, волосы, края одежды и инструменты не

касались движущихся деталей.

ОПАСНОСТЬ ВОЗГОРАНИЯ

• Искры (брызги) могут вызвать пожар. Убедитесь в том, что

поблизости нет воспламеняемых материалов.

• Не использовать на закрытых контейнерах.

НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.
ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!

ОСТОРОЖНО!
Данное изделие предназначено только для дуговой сварки.

ВНИМАНИЕ!
Нельзя использовать источник питания для отогревания замерзших труб.

ОСТОРОЖНО!
Оборудование класса А не предназначено
для использования в жилых помещениях,
где электроснабжение осуществляется из
бытовых сетей низкого напряжения. В таких
местах могут появиться потенциальные
трудности обеспечение электромагнитной
совместимости оборудования класса А
вследствие кондуктивных помех.

1 БЕЗОПАСНОСТЬ

0463 415 001

- 7 -

ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации электронное
оборудование на предприятия по переработке
отходов!

В соблюдение Европейской Директивы 2012/19/EC по
утилизации электрического и электронного
оборудования, и при ее осуществлении в соответствии
с национальными законодательными актами,
электрическое и/или электронное оборудование,
которое достигло предельного срока эксплуатации,
должно отправляться на предприятия по переработке
отходов.

В качестве ответственного лица за оборудование вы
отвечаете за получение информации по утвержденным
станциям сбора отходов.

Для получения подробной информации обращайтесь к
ближайшему дилеру компании ESAB.

Компания ESAB готова предоставить вам все средства защиты и
принадлежности, необходимые для выполнения сварочных работ.

2 ВВЕДЕНИЕ

0463 415 001

- 8 -

ВВЕДЕНИЕ

2.1

Обзор

ES 300i — это источник сварочного тока, предназначенный для сварки покрытыми
электродами (MMA) и сварки методом TIG.

Принадлежности, предлагаемые компанией ESAB для данного изделия,
представлены в разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.

2.2

Оборудование

Источник питания поставляется со следующими устройствами:

•

сетевой кабель длиной 3 м со штепсельной вилкой;

•

руководство по эксплуатации.

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

0463 415 001

- 9 -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ES 300i (0445 100 880)

Напряжение питания

230-480 В ± 10%, 3~ 50/60 Гц

Питание от сети S

sc мин.

4,4 МВА

Первичный ток
I

макс.

MMA

30,0 A

макс.

TIG

21,0 A

Питание без нагрузки в режиме
энергосбережения

91 Вт

Диапазон регулировки
MMA

5 А / 20 В - 300 А / 32 В

TIG

5 А / 10 В - 300 А / 22 В

Допустимая нагрузка при сварке MMA
рабочий цикл 40%

300 А / 32,0 В

коэффициент нагрузки 60%

250 А / 30,0 В

коэффициент нагрузки 100%

200 A / 28,0 В

Допустимая нагрузка при сварке TIG
коэффициент нагрузки 40%

300 А / 22,0 В

коэффициент нагрузки 60%

250 А / 20,0 В

коэффициент нагрузки 100%

200 А / 18,0 В

Коэффициент мощности при максимальном токе
TIG

0,96

MMA

0,96

КПД при максимальном токе
MMA

89 %

TIG

85 %

Напряжение холостого хода U

макс.

VRD 35 В отключено

48 В

VRD 35 В включено

32 В

Рабочая температура

От -10 до +40 °C (от +14 до +104 °F)

Температура для транспортировки

От -20 до +55 °C (от -4 до +131 °F)

Постоянный уровень звукового
давления на холостом ходу

< 70 дБ (A)

Размеры (Д x Ш x В)

460x200x320 мм (18,1x7,9x12,6 дюйма)

Вес

15 кг (33 фунта)

Класс изоляции трансформатора

Класс защиты корпуса

IP23

Класс применения

Питание от сети, S

sc мин.

содержание .. 1 2 ..
