113

3.  Поставьте  галочку  Включить  OSD  оверлей,  и  на  видео  в  реальном

времени отобразится фактическое число вошедших/вышедших людей.

4.  Нарисуйте линию обнаружения, объект проходящий через линию будет

обнаружен и подсчитан.

(1)  Нажмите кнопку

 слева от окна просмотра в реальном времени.

Оранжевая линия появится на изображении.

Примечание:

  Линию  обнаружения  следует  нарисовать  в  положении  прямо

под камерой, и она должна охватывать весь вход / выход.

  Не рисуйте линию в том месте, где люди могут задерживаться.

(2)  Перетащите  линию  обнаружения,  чтобы  скорректировать  ее

позицию.

(3)  Перетащите желтые концы линии обнаружения для регулировки ее

длины.

(4)  Вы можете нажать

 для удаления линии.

(5)  Вы можете нажать

 для изменения направления. Желтая стрелка

обозначает направление входа.

5.  Нажмите кнопку

, и количество вошедших/вышедших людей будет

обнулено.

6.  Нажмите  Включить  расписание  для  входа  в  меню  настройки

расписания.  Нажмите  на  временную  шкалу,  задайте  время  записи  и
нажмите Сохранить.

7.  Перейдите на вкладку Метод связи и расставьте флажки, чтобы задать

связанные действия.

8.  Нажмите Сохранить, чтобы сохранить настройки

10.3.5 Тепловая карта

Тепловая карта- графическое представление данных с помощью цвета. Функция
тепловой карты камеры обычно используется для анализа количества посещений
потребителей за определенное время в настроенную область.
Шаги:

1.  Войдите в окно настройки тепловой карты: Настройки > Конфигурация

тепловизора.

114

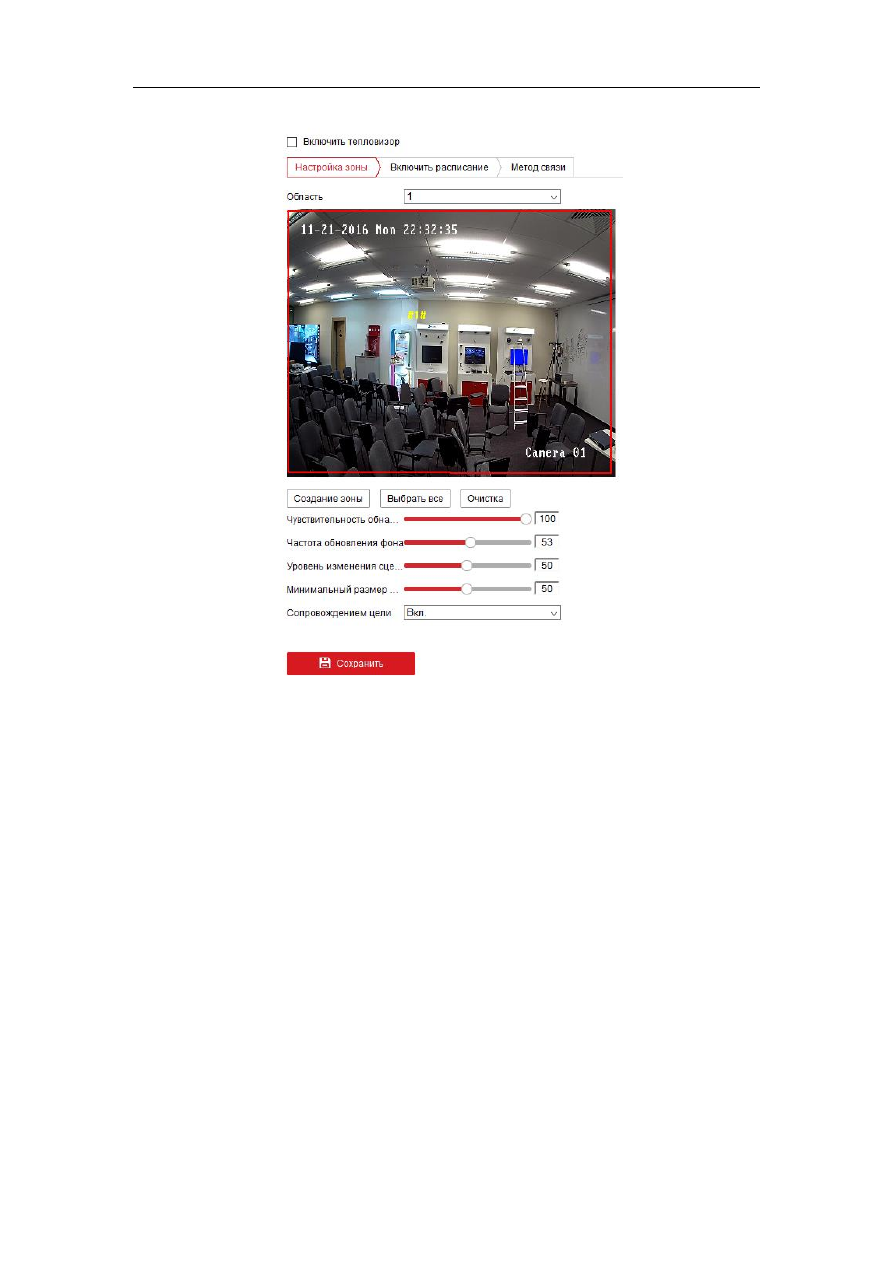

Рисунок10-35 Настройка тепловой карты

2.  Поставьте галочку в Включить тепловизор для включения функции.
3.  Нажмите  на  кнопку  Создание  зоны  для  настройки  области,  в  которой

планируется  подсчет  посетителей.  Нарисуйте  область,  ставя  конечные
точки  левой  кнопкой  мыши,  нажмите  правой  кнопки  мыши,  чтобы
закончить рисование области. Вы можете нарисовать до 8 областей.

Примечание:

Вы  можете  выбрать  Выбрать  все  для  выбора  в  качестве  области  всю
сцену. Нажмите Очистка, чтобы удалить нарисованную область.

4.  Настройте параметры для области.

Чувствительность  обнаружения  [0~100]:  отвечает  за  чувствительность
обнаружения  цели  камерой.  Высокое  значение  может  стать  причиной
дезинформации. По умолчанию рекомендует значение 50.
Частота обновления фона [0~100]: относится к скорости смены сцены. То
есть,  если  камера  установлена  перед  кабинетом,  то  люди  в  кабинете
будут  дважды  сосчитаны  и  если  предметы  будут  перемещены  из
кабинета,  то  кабинет  будет  считаться  за  новую  сцену.  По  умолчанию
рекомендуется значение 50.

115

Уровень  изменения  сцены  [0~100]:  отвечает  за  уровень  динамики
окружающей среды (например, покачивание занавесок). Камера может
воспринять  покачивание  занавесок  за  цель.  Корректная  установка
уровня  позволит  избежать  дезинформации.  По  умолчание  значение
уровня – 50.
Минимальный размер цели [0~100]: отвечает за размер цели, которую
сможет  обнаружить  камера.  Вы  можете  настроить  размер  цели  в
зависимости от окружающей среды. Значение по умолчанию-50.
Сопровождение  цели:  Вы  можете  установить  параметр  в  ON  или  OFF,
чтобы включить или выключить функцию слежения за целью.

5.  Перейдите на вкладку Включить расписание для настройки расписания.
6.  Выберите метод связи, поставив флажок в нужном пункте.
7.  Нажмите Сохранить для сохранения настроек.





116

Глава 11 Параметры хранения

Перед началом:
Чтобы настроить параметры записи, убедитесь, что в сети присутствует сетевой
дисковый накопитель или SD карта вставлена в видеокамеру.

11.1 Конфигурация расписания записи

Цель:
Существует два вида записи для видеокамер: запись вручную и по расписанию.
В  данном  разделе  даны  инструкции  по  настройке  записи  по  расписанию.  По
умолчанию записанные файлы сохраняются на SD карте (если поддерживается)
или на сетевом диске.
Шаги:

1.  Войдите в интерфейс настройки расписания записи:

«

Настройки > Хранение >

Параметры расписания > Расписание записи».

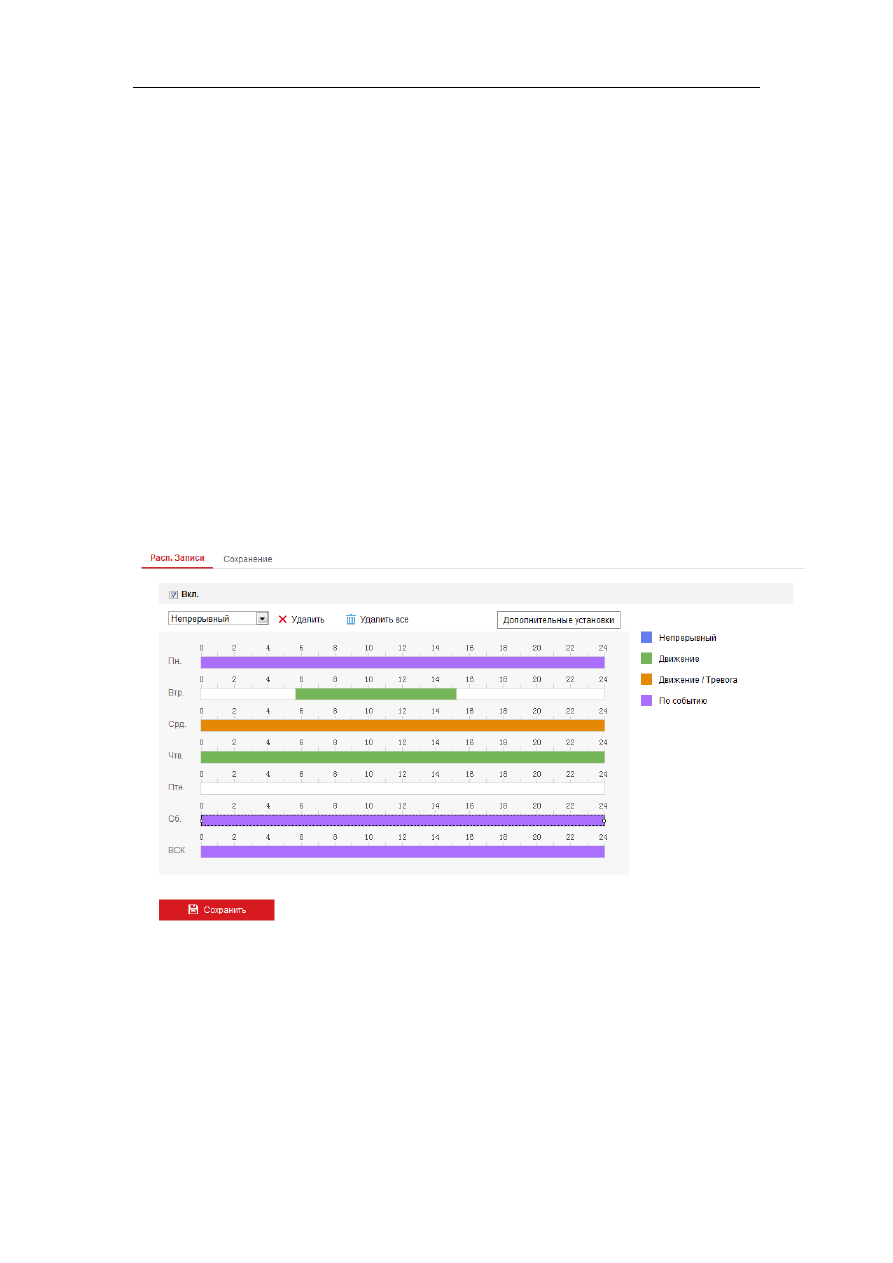

Рисунок 11-1 Интерфейс расписания записи

2.  Установите галочку ВКЛ, чтобы разрешить запись по расписанию.
3.  Нажмите Дополнительные установки, чтобы задать параметры записи для

камеры.

117

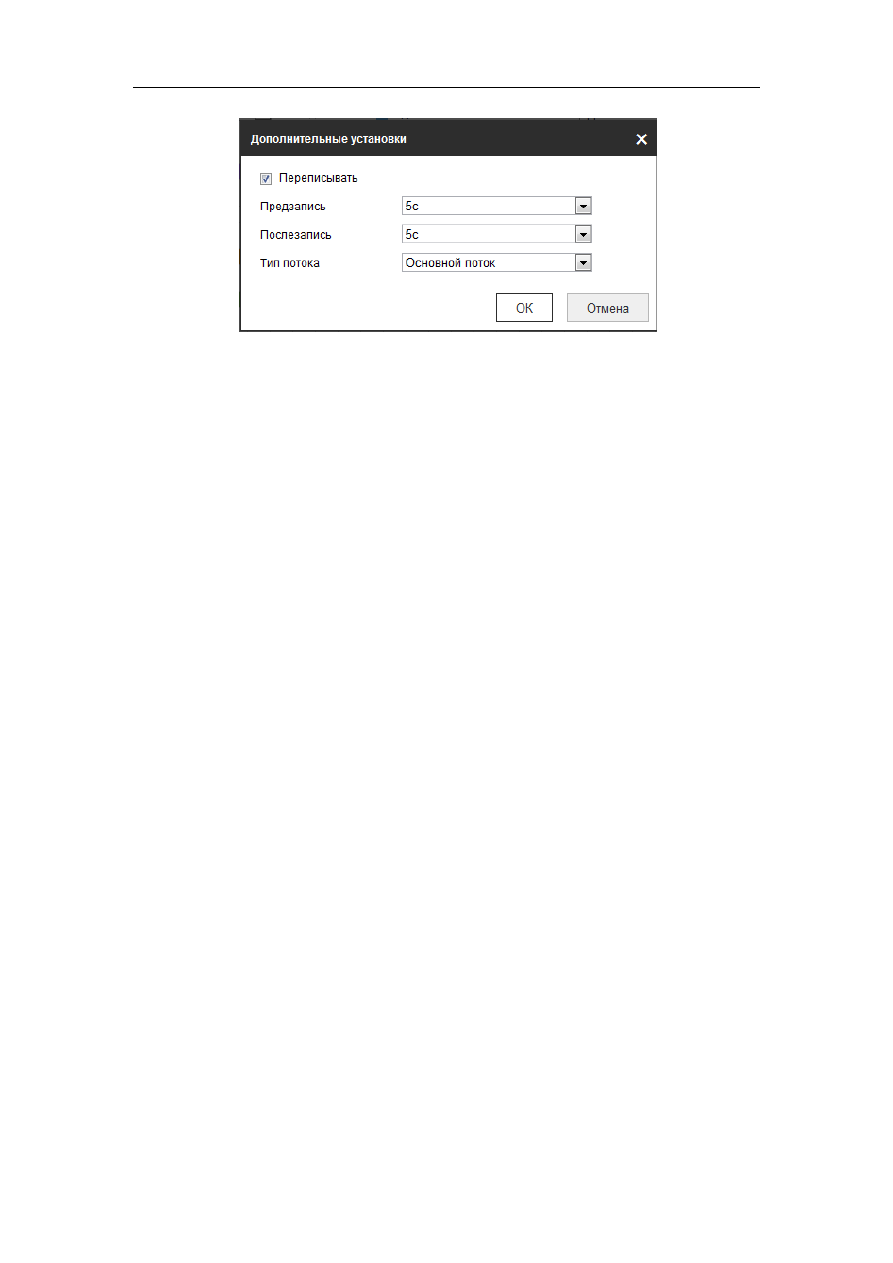

Рисунок 11-2 Параметры записи

  Предзапись:  Время,  которое  вы  выставляете  для  того,  чтобы  запись

начиналась  до  времени  в  расписании  или  возникновения  события.
Например,  если  тревога  активирует  запись  в  10:00,  и  время  предзаписи
установлено  на  5  секунд,  камера  начнет  запись  в  9:59:55.Значения:  нет
предзаписи, 5 с, 10 с, 15 с, 20 с, 25 с, 30 с или не ограниченно.

  Послезапись:  Время,  которое  вы  выставляете  для  того,  чтобы  запись

останавливалась после времени в расписании или возникновения события.
Например, если запись, активированная тревогой, заканчивается в 11:00, и
время послезаписи установлено на 5 секунд, камера будет записывать до
11:00:05.Значения: 5 с, 10 с, 30 с, 1 мин, 2 мин, 5 мин или 10 мин.

  Тип потока: Выберите тип потока.

Примечание:

Параметры  записи  различны  для  разных  моделей

видеокамер.

4.  Выберите  тип  записи:  Нормальный,  Детектор  движения,  Тревога,

Движение|тревога, Движение &тревога, Событие.

  Нормальный

Если

вы

выбираете

Нормальный,

видео

будет

записываться

автоматически в соответствии с расписанием записи.

  Детектор движения

Если  вы  выбираете  Детектор  движения,  видео  будет  записываться  при
детекции движения.
Кроме  конфигурации  расписания  записи,  вам  необходимо  задать  зоны
детекции  движения  и  установить  флажок  Активируемый  канал  в
настройках  метода  связи  интерфейса  настроек  детекции  движения.  См.
Задача 1 Установка зоны детекции движения в разделе 10.1.1.

  Тревога

Если  вы  выбираете  Тревога,  видео  будет  записываться  при  активации
тревоги с использованием тревожных входов.
Кроме  конфигурации  расписания  записи,  вам  необходимо  задать  Тип
тревоги  и  установить  флажок  Активируемый  канал  в  настройках  метода
связи интерфейса настроек тревожных входов. См. раздел 10.1.3.

118

  Движение&тревога

Если вы выбираете Движение & тревога, видео будет записываться, когда
тревога детекции движения и тревога сработают одновременно.
Кроме  конфигурации  расписания  записи,  вам  необходимо  задать
параметры  в  интерфейсах  Детекции  движения  и  настроить  тревожный
вход. См. раздел 10.1.1и раздел 10.1.3.

  Движение|тревога

Если Вы выбираете Движение|тревога, то видео будет записываться, когда
сработает тревога детекции движения или тревога.
Кроме  конфигурации  расписания  записи,  вам  необходимо  задать
параметры  в  интерфейсах  детектора  движения  и  настроить  тревожный
вход. См. раздел 10.1.1 и раздел 10.1.3.

  Событие

Если  вы  выбираете  Событие,  то  видео  будет  записываться,  когда
происходит любое событие. Кроме конфигурации расписания записи, вам
необходимо задать параметры событий.

5.  Выберите тип записи. Нажмите и потяните временную полосу для установки

расписания записи.

6.  Нажмите Сохранить, чтобы сохранить настройки.

11.2 Конфигурация расписания захвата

Цель:
Вы  можете  настроить  снимок  по  расписанию  и  снимок  по  тревоге.  Снятое
изображение  может  храниться  на  SD  карте  (если  поддерживается)  или  на
сетевом диске.
Шаги:

1.  Войдите в окно настройки захвата изображения:

«

Настройки > Хранение >

Параметры расписания > Сохранение».

119

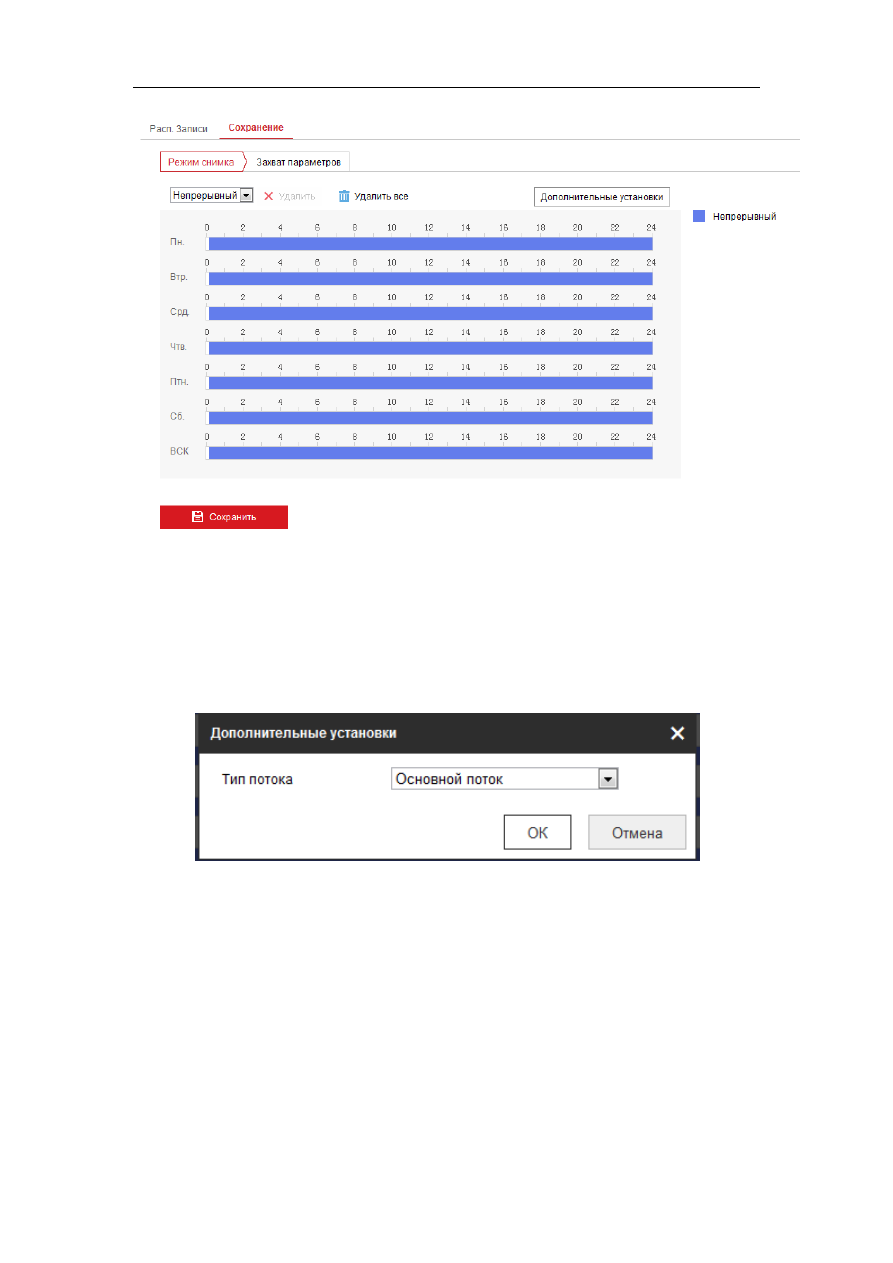

Рисунок 11-3 Настройка захвата

2.  Перейдите  на  вкладку  Сохранение  для  настройки  расписания  захвата.  С

помощью  мыши  нажмите  и  перетащите  временную  шкалу.  Вы  можете
скопировать  расписание  записи  на  другие  дни,  нажав  на  зеленый  значок
копирования, справа от каждой временной шкалы.

3.  Нажмите Дополнительные установки, чтобы выбрать тип потока.



Рисунок 11-4 Дополнительные настройки расписания захвата.

4.  Нажмите ОК для сохранения настроек.
5.  Перейдите на вкладку Параметры Захвата для настройки параметров захвата.

(1)  Поставьте  галочку  Активация  захвата  изображения  по  времени  для

включения захвата по времени.

(2)  Выберите  формат  изображения,  разрешение,  качество  и  интервал

захвата.

(3)  Поставьте  галочку  Активация  захвата  изображения  по  событию  для

включения захвата по событию.

(4)  Выберите  формат  изображения,  разрешение,  качество,  интервал

захвата, и число снимков.

120

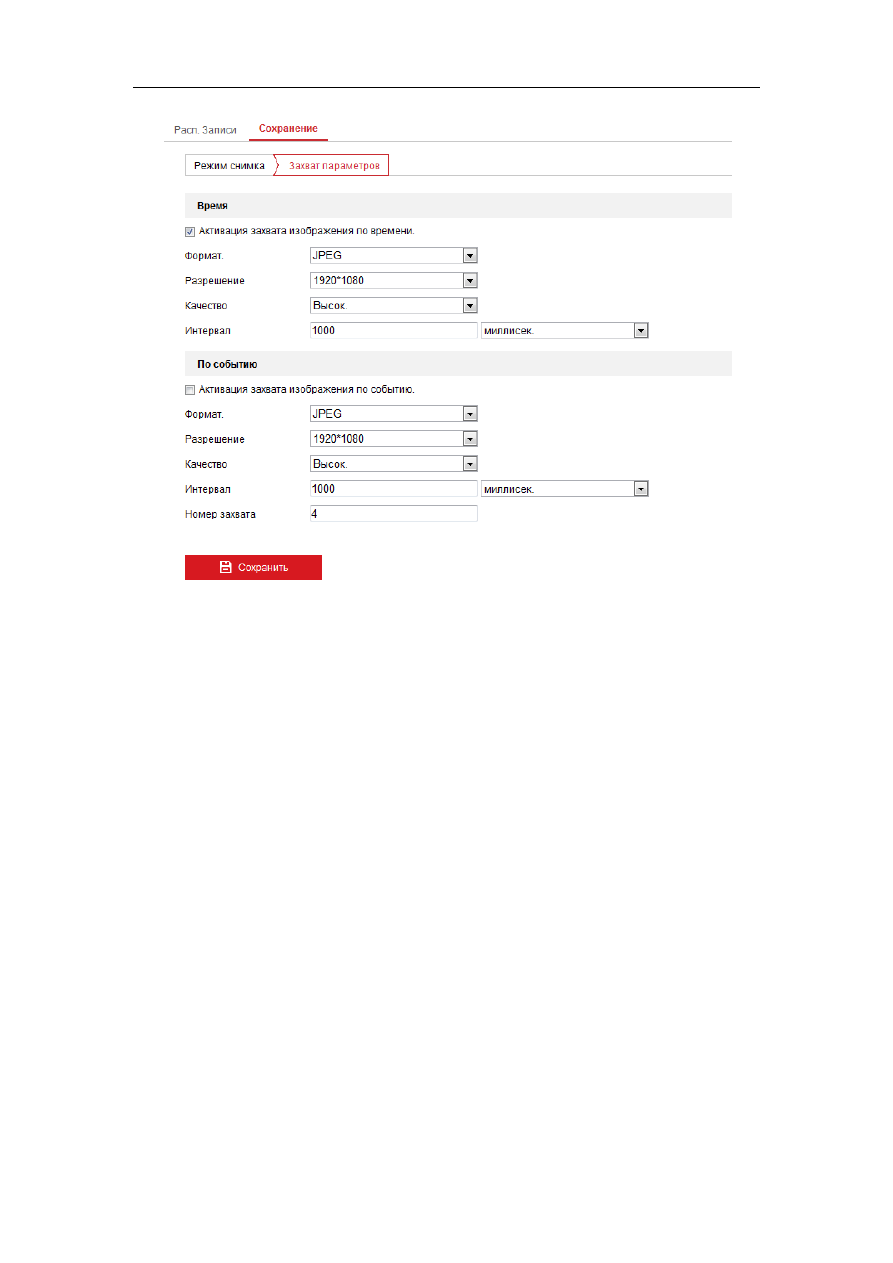

Рисунок 11-5 Установка параметров захвата

6.  Установите интервал времени между двумя снимками.
7.  Нажмите Сохранить, для сохранения настроек.



11.3 Конфигурация параметров Net HDD

Перед началом:
Сетевой диск должен быть доступен в сети и корректно настроен для хранения
записей, журнала событий и т.п.
Шаги:

1.  Добавление сетевого диска

(1)  Войдите  в  интерфейс  параметров  NetHDD:  «Настройки  >  Хранение  >

Управление хранением > Сетевой HDD».

121

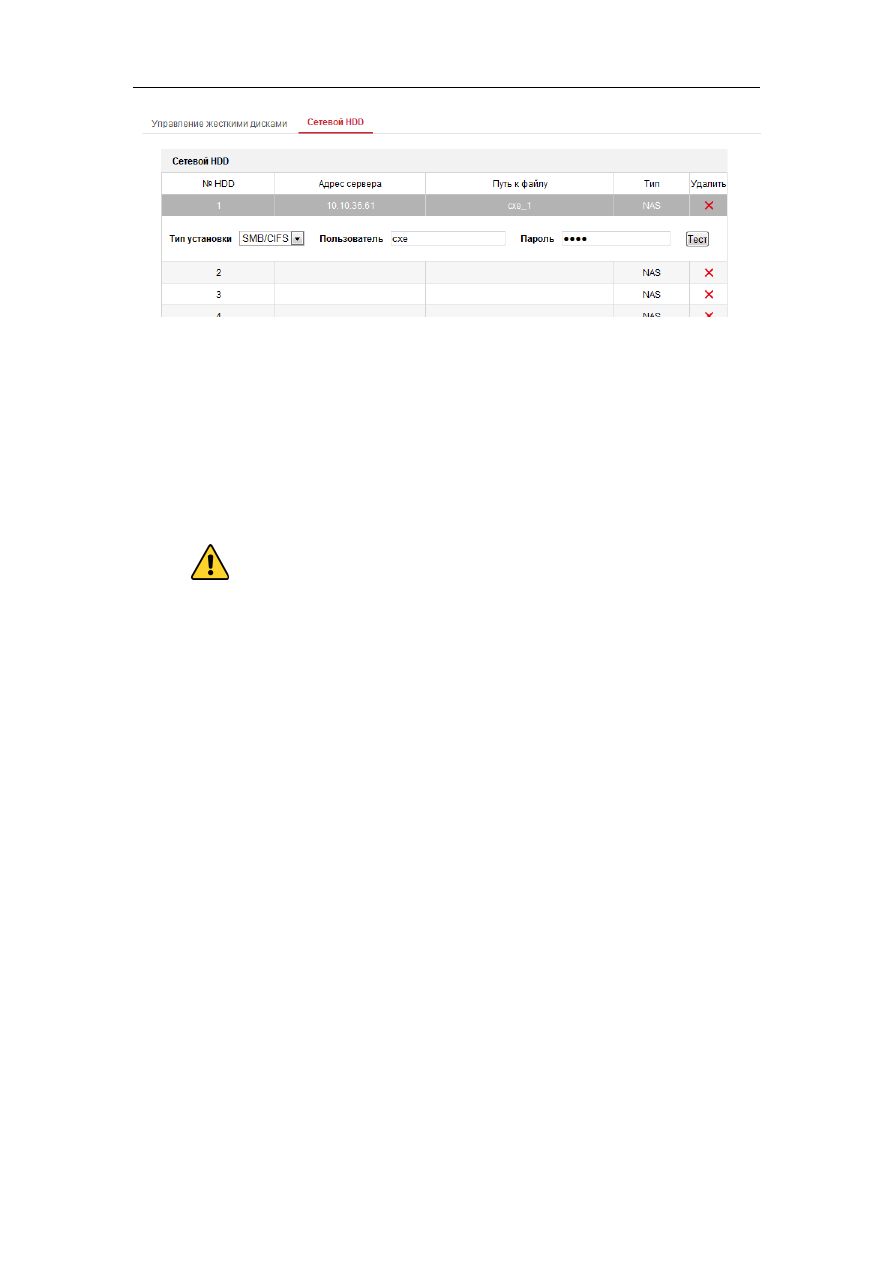

Рисунок 11-6 Добавление сетевого диска

(2)  Введите IP-адрес сетевого диска и путь сохранения файла.
(3)  Выберите тип установки NFS или SMB/CIFS. При выборе SMB/CIFS Вы

можете настроить имя пользователи и пароль для гарантии
безопасности.

Примечание:

Пожалуйста, обратитесь к руководству пользователя NAS для создания
пути файла.



  В  целях  обеспечения  конфиденциальности,  и  чтобы  лучше

защитить  вашу  систему  от  угроз  безопасности,  мы
настоятельно  рекомендуем  использовать  надежные  пароли  для
всех  функций  и  сетевых  устройств.  Пароль  должен  быть
придуман  вами  (не  менее  8  символов,  включая  буквы  верхнего
регистра, буквы нижнего регистра, цифры и специальные символы)
для того, чтобы повысить безопасность вашего продукта.

  Правильная  настройка  всех  паролей  и  других  параметров

безопасности  является  обязанностью  установщика  и  или
конечного пользователя

(4)  Нажмите Сохранить для сохранения настроек.

2.  Инициализация добавленного сетевого диска.

(1)  Войдите в интерфейс параметров HDD: «Настройки > Хранение >

Управление хранением > Управление жесткими дисками», в котором
Вы можете просмотреть емкость, свободное место, статус, тип и
свойства дисков.

122

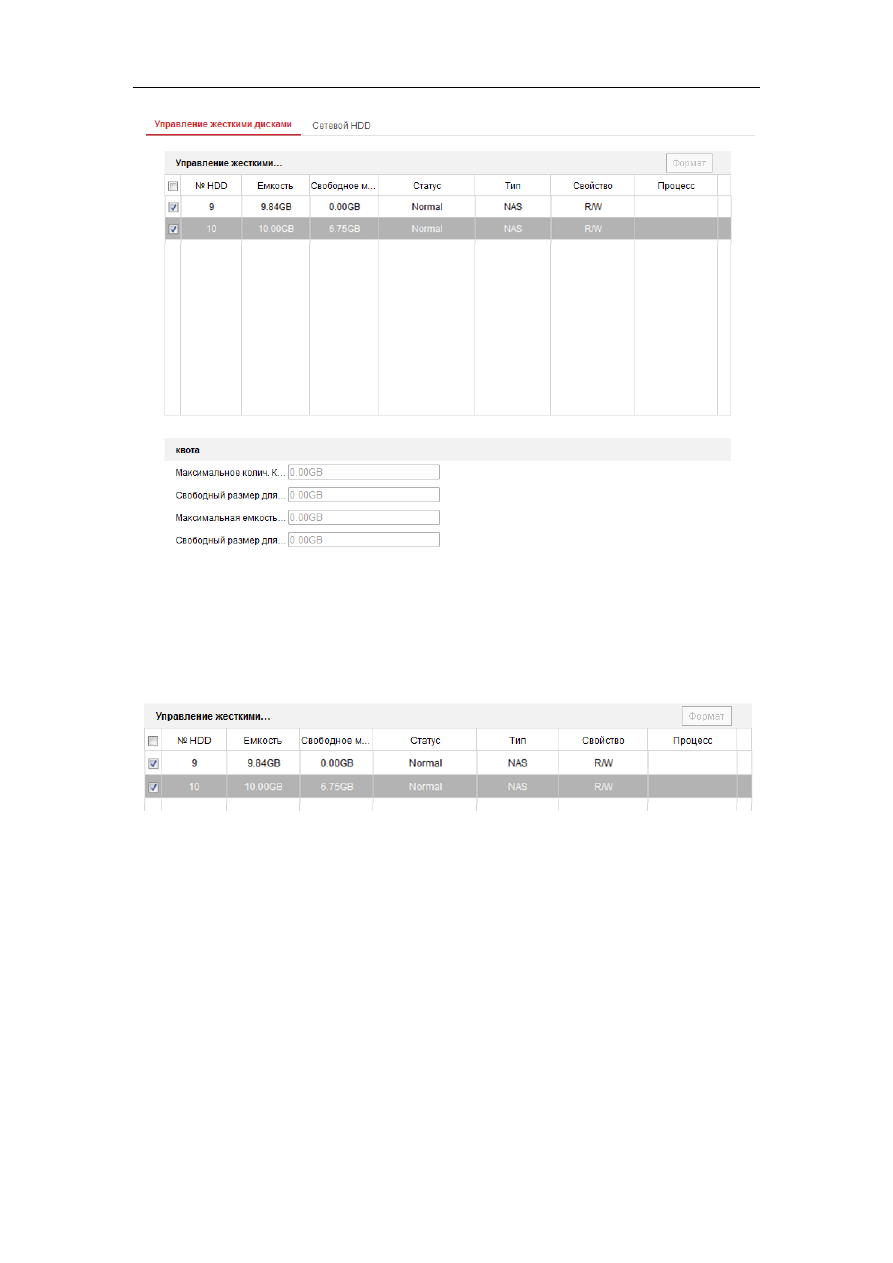

Рисунок 11-7 Инициализация диска

(2)  Если статус диска Не инициализирован, установите соответствующий

флажок, чтобы выбрать диск и нажмите Формат, чтобы начать
инициализацию. После завершения инициализации, статус диска
изменится на Нормальный.



Рисунок 11-8 Просмотр статуса диска

3.  Установка квоты для картинок и записей.

(1)  Введите значение квоты для картинок и записей.
(2)  Нажмите  Сохранить  и  перезагрузите  страницу  браузера  для  активации

настроек.

123

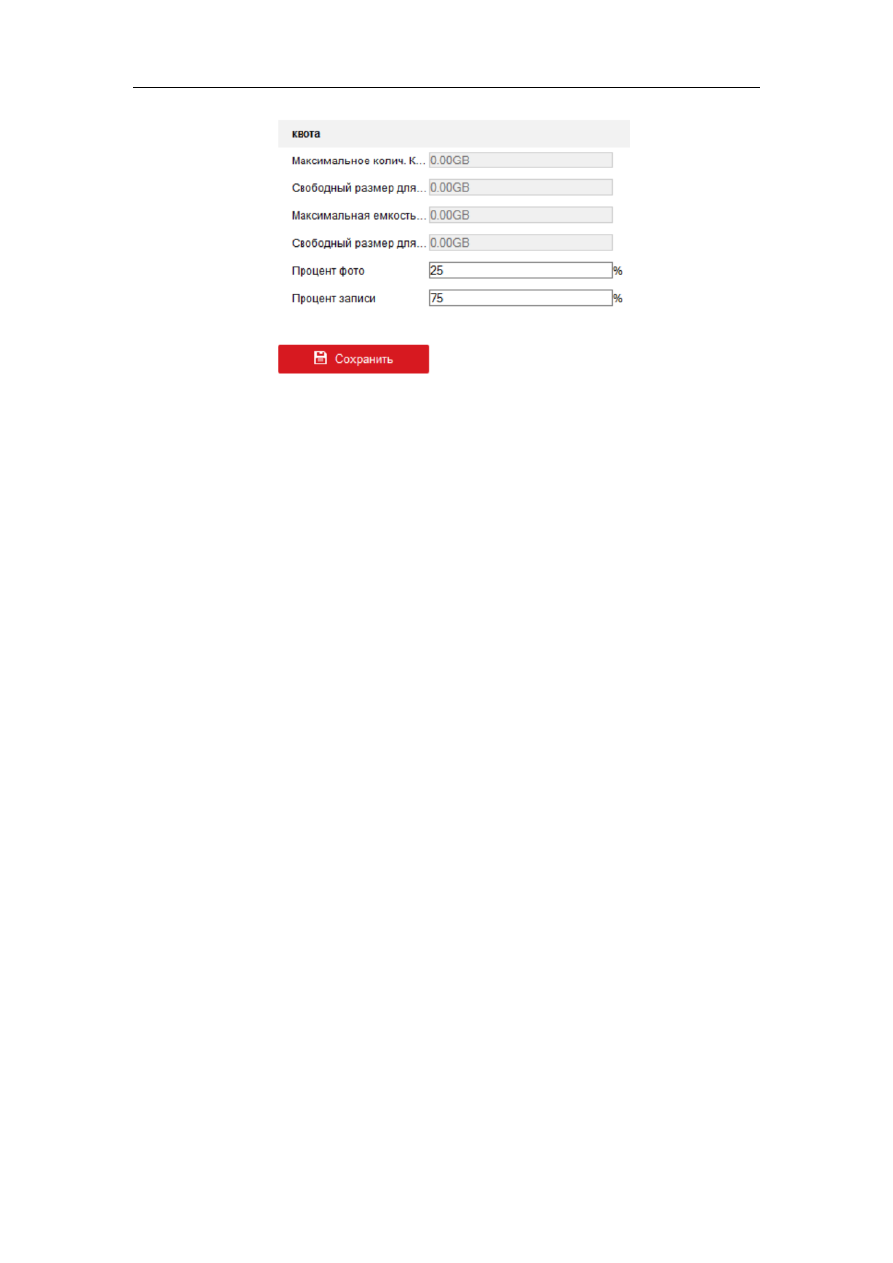

Рисунок 11-9 Настройка квоты

Примечание:



К камере может быть подключено до 8 NAS дисков.





124

Глава 12 Воспроизведение

Цель:
В этом разделе объясняется, как просмотреть удаленно записанные видеофайлы,
сохраненные на сетевые диски или SD карты.
Шаги:

1.  Нажмите Архив в строке меню, чтобы войти в интерфейс воспроизведения.

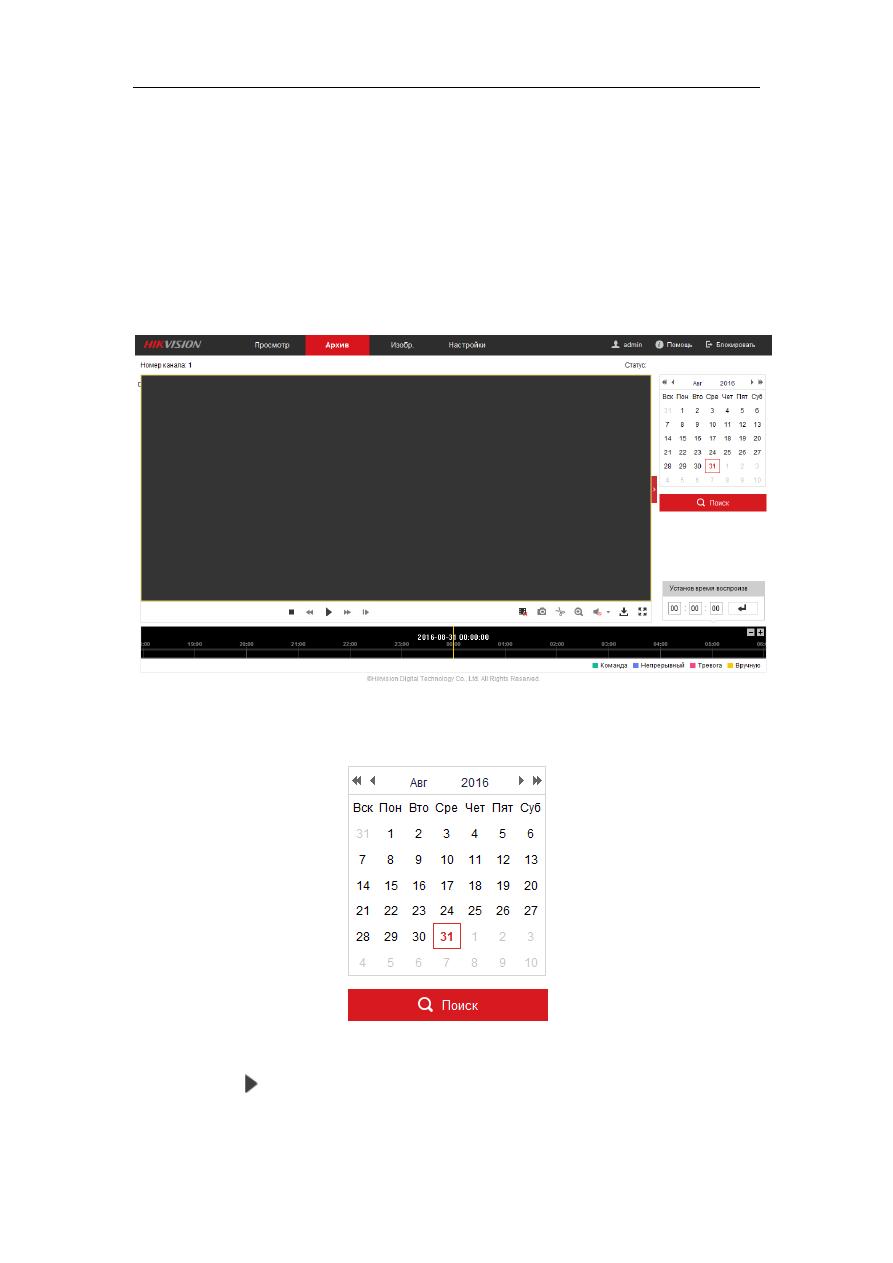

Рисунок 12-1 Интерфейс воспроизведения

2.  Выберите дату и нажмите Поиск.



Рисунок 12-2 Поиск видео

3.  Нажмите  , чтобы воспроизвести записи, найденные за выбранный день.

125

Панель  инструментов  внизу  интерфейса  воспроизведения  может
использоваться для управления процессом воспроизведения.

Рисунок 12-3 Панель инструментов воспроизведения

Таблица 12-1 Описание кнопок

Кнопка

Описание

Кнопка

Описание



Воспроизведение



Захват изображения



Пауза



/



Начало / окончание

обрезки видеофайла





Стоп

/



Включение и

регулировка звука /

отключение звука





Уменьшение

скорости



Загрузка





Увеличение

скорости

/



Включение /

Отключение

цифрового

увеличения





Покадровое

воспроизведение





Примечание:

Вы  можете  выбирать  пути  сохранения  для  загруженных

видеофайлов и изображений в интерфейсе локальной конфигурации.

Вы  так  же  можете  ввести  время  и  нажать

   для  установки  точки

воспроизведения  в  поле  Установка  времени  воспроизведения.  Вы  можете

нажать

 для увеличения/уменьшения интервала воспроизведения.



Рисунок 12-4 Установка времени воспроизведения

Рисунок 12-5 Панель воспроизведения

126

Различные цвета индикаторов обозначают различные типы видео.



Рисунок 12-6 Видео типы





127

Глава 13 Изображение

Нажмите  Изображение  для  входа  в  меню  поиска  изображений.  Вы  можете
искать,  просматривать  и  загружать  изображения,  хранящиеся  на  локальном
диске или в сетевом хранилище.

Примечание:

  Убедитесь, что HDD, NAS или карта памяти настроена должным образом

перед поиском изображений.

  Убедитесь,  что  настроено  расписание  захвата.  Перейдите  «Настройки  >

Хранение  >  Параметры  расписания  >  Сохранение»  для  установки
расписания захвата.

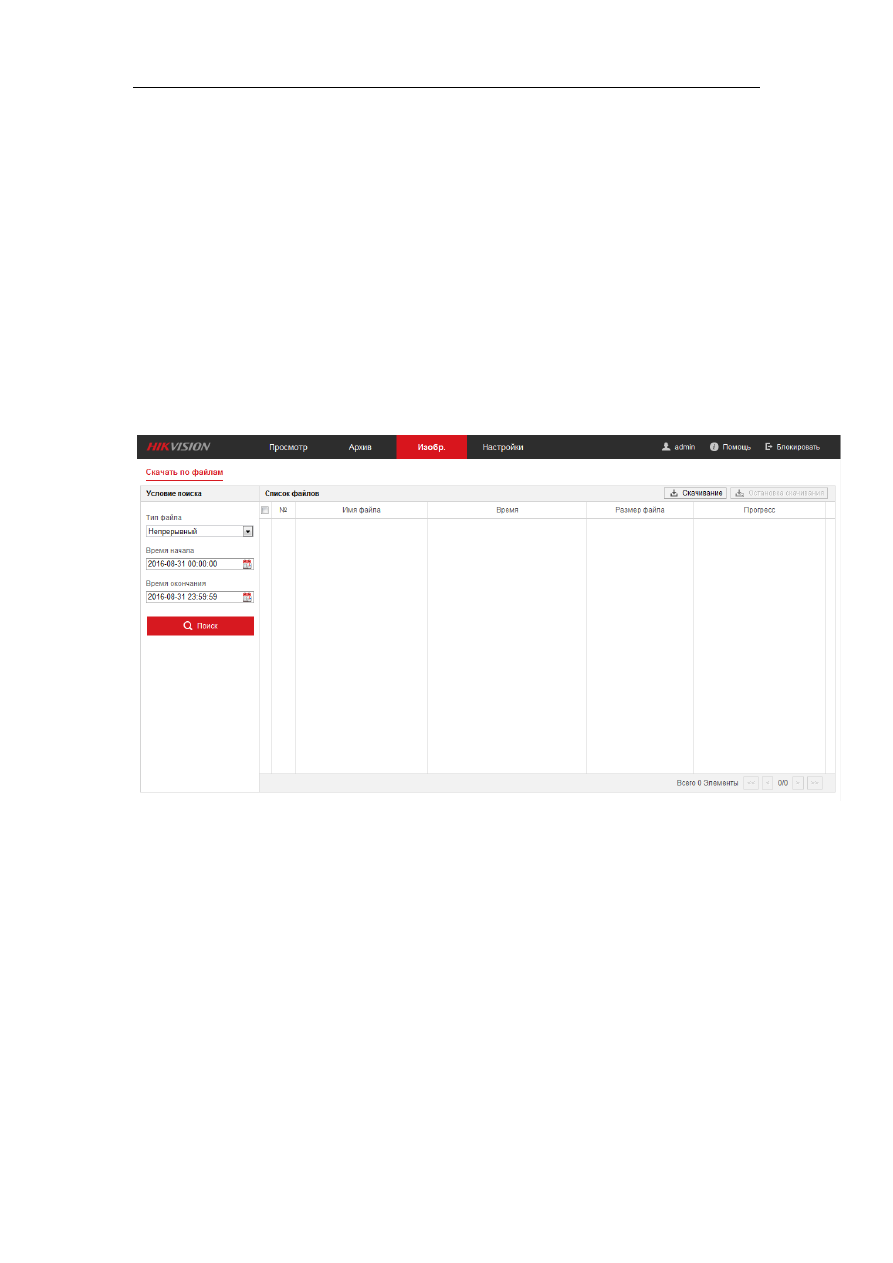

Рисунок 13-1 Интерфейс поиска изображений

Шаги:

1.  Выберите  тип  файла  из  выпадающего  списка: Непрерывный,  Движение,

Тревога, Пересечение линии, Обнаружение вторжения и Детекция смены
сцены.

2.  Выберите время начала и время окончания.
3.  Нажмите Поиск для поиска подходящих изображений.
4.  Поставьте галочку у изображения и затем нажмите Скачать для загрузки

выбранных изображений.

Примечание:

До 4000 изображений может быть отображено одновременно.

128

Глава 14 Приложение

Нажмите  Приложение  для  входа  в  интерфейс  подсчета  статистики.  Вы  можете  искать,
просматривать  и  загружать  данные  подсчета,  сохраненные  в  локальном  запоминающем
устройстве или сетевом хранилище.

Примечание:

Функция Приложение может отличаться в различных моделях камер.



14.1 Статистика захвата лиц

После  включения  функции  захвата  лица,  вы  можете  просматривать  и  загружать
захваченные  данные  лица  на  вкладке  приложения.  Чтобы  получить  более  понятные
интуитивно результаты, вы можете отобразить данные в различных диаграммах.

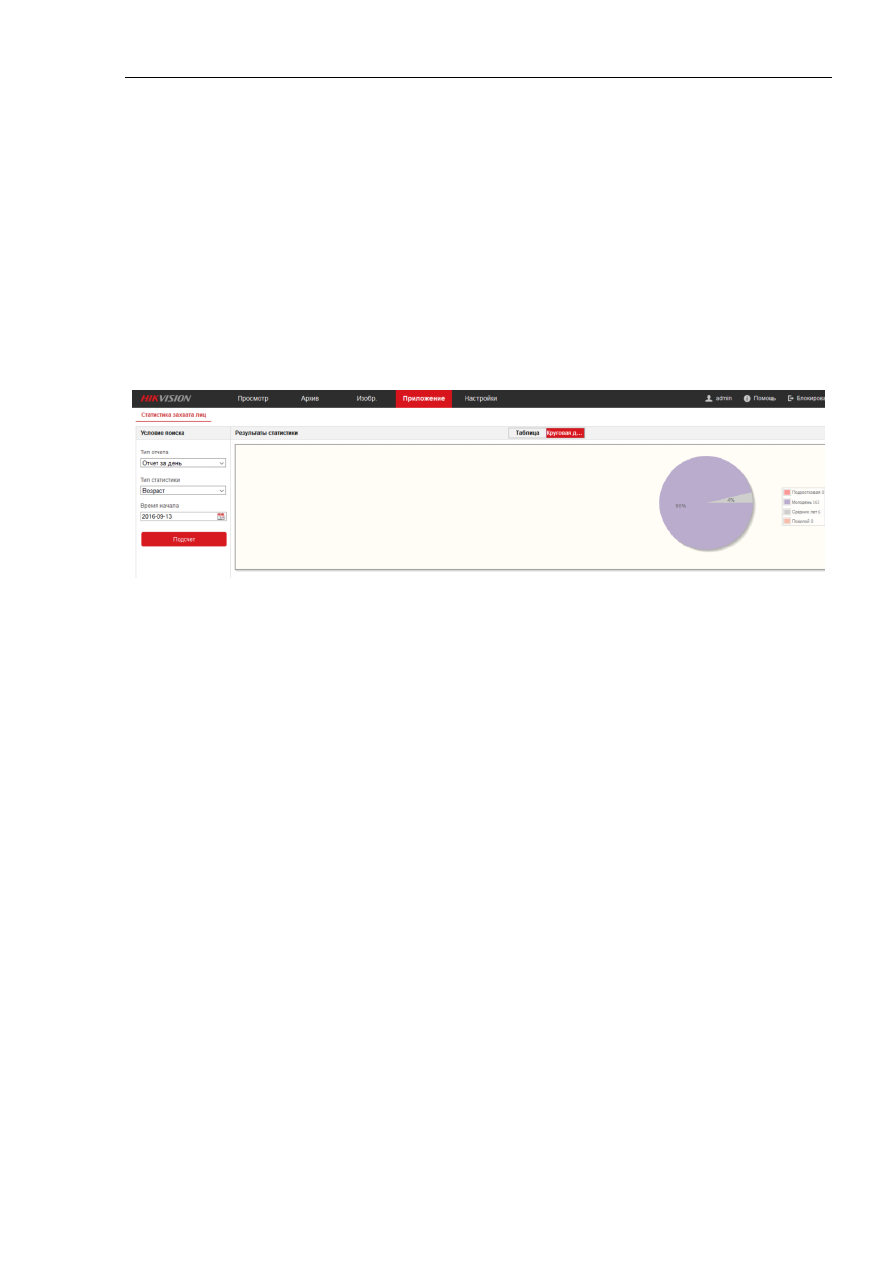

Рисунок 14-1 Интерфейс Приложение

Шаги:

1.  Выберите тип отчета: Отчет за день, Отчет за неделю, Отчет за месяц, Годовой отчет.
2.  Выберите тип статистики.
3.  Выберите время начала и нажмите Подсчет.

Результат  подсчета  отображается  в  статистической  области  результатов.  Нажмите
Таблица, Линейная диаграмма или Линейный график для отображения результата.

Примечание:

Если  список  результатов  подсчета  выведен  в  виде  таблицы,  вы  можете

импортировать данные в excel файл.



14.2 Статистика подсчета людей

После  включения  функции  подсчета  людей,  вы  можете  просматривать  и  загружать
подсчеты на вкладке приложения. Чтобы получить более интуитивно понятные результаты,
вы можете отобразить данные в различных диаграммах.
Шаги:

1.  Выберите тип отчета: Отчет за день, Отчет за неделю, Отчет за месяц, Годовой отчет.

Примечание:

Отчет за день вычисляет данные о дате, выбранной вами; Отчет за неделю

рассчитывается в течение недели, к которой выбранная вами дата принадлежит; Отчет за
месяц рассчитывается в течение месяца, к которому выбранная вами дата принадлежит;
Годовой отчет рассчитывается за год, к которому выбранная вами дата принадлежит.
2.  Выберите тип статистики: Вошедшие/Вышедшие люди.

3.  Выберите время начала и нажмите Подсчет.

Результат  подсчета  отображается  в  статистической  области  результатов.  Нажмите
