81

WDR:  широкий  динамический  диапазон  используется,  когда  в  сцене
съемки  присутствует  сильный  контраст  между  светлыми  и  темными
областями.
HLC: функция компенсации встречной засветки используемся, когда яркий
свет влияет на качество изображения.

 Баланс белого

Баланс  белого  является  функцией  камеры  для  цветопередачи  белого
цвета,  используемой  для  регулировки  цветовой  температуры  в
зависимости от окружающей среды.

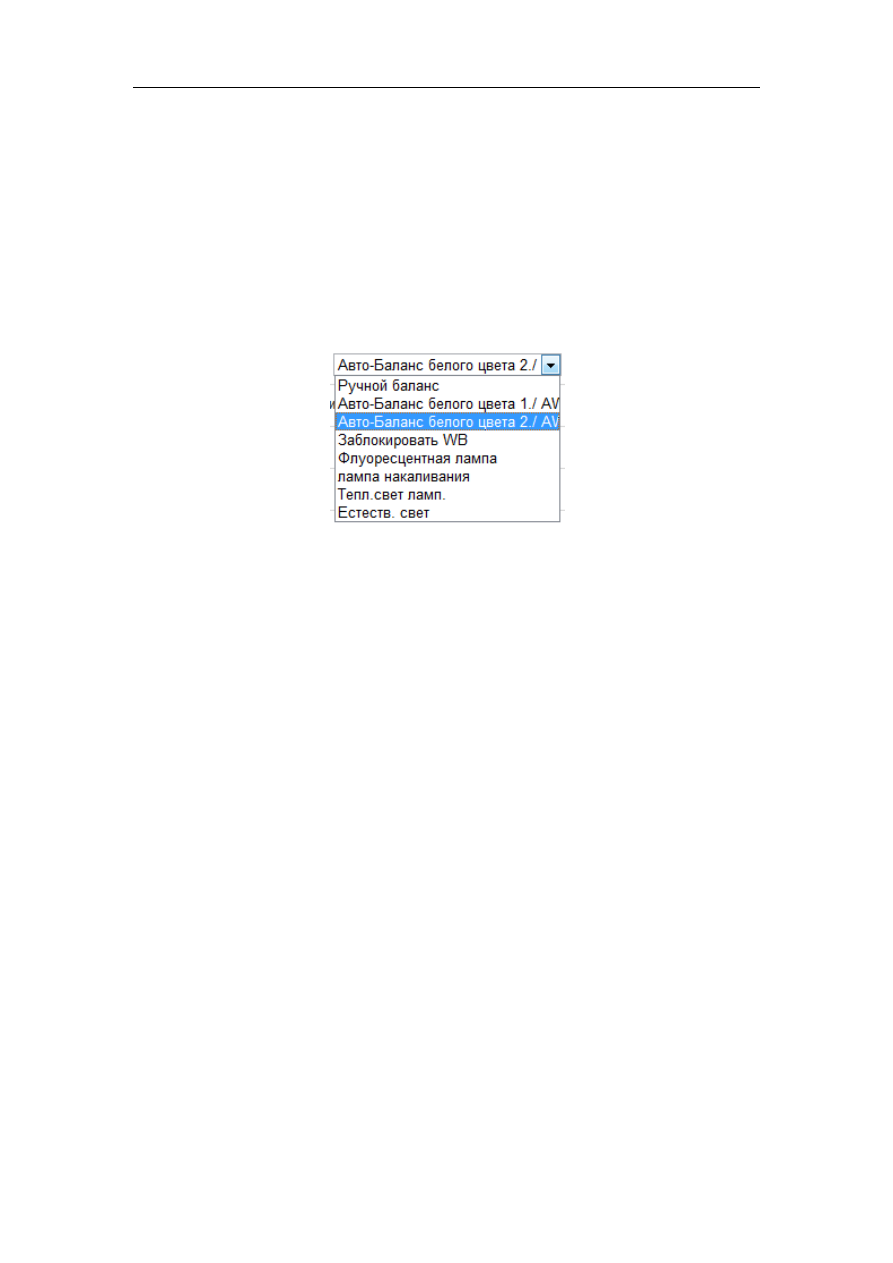

Рисунок 9-4 Баланс белого

 Улучшение изображения

Цифровое  шумоподавление:  DNR  убирает  шум  из  видеопотока.  Для
выбора  возможны  значения:  выкл,  нормальный  режим,  экспертный
режим.  В  нормальном  режиме  можно  установить  уровень  шума  в
диапазоне  от  0  до  100,  в  экспертном  режиме  можно  установить  еще
уровень пространственного шума в диапазоне от 0 до 100.
Режим  антитуман:  Вы  можете  включить  функцию  антитумана,  когда  на
улице туман и изображение туманное. Изображение станет более ясным.
EIS  (электронная  стабилизация  изображения):  устраняет  эффект  тряски
на видео.
Шкала серого: Вы можете выбрать значение шкалы серого в диапазоне от
0 до 255 или от 16 до 235.

 Регулировка видео

Зеркалирование:  отображает  видео  таким  образом,  что  вы  можете
видеть  его  зеркальное  отображение.  Возможно  выбрать  следующие
значения: выкл, центр, верх/низ, левый/правый.
Режим  коридора:  Вы  можете  использовать  эту  функции  при
необходимости съемки узкой сцены. При установке поверните камеру на
90  градусов  или  поверните  трехосевой  объектив  на  90  градусов  и
включите режим коридора, и вы получите видео с соотношением сторон
9:16 и в кадр не будет попадать такая ненужная информация, как стены.
Помещение/улица: выберите режим в зависимости от сцены съемки.

82

Стандарт  видео:  можно  выбрать  50Гц  и  60Гц.  Выберите  значение  в
зависимости от стандарта, для PAL 50Гц, а для NTSC 60Гц.
Режим  снимка:  возможность  выбора  режима  вывода  видео  в
зависимости от потребностей.
Коррекция  искажения  объектива:  Для  фотокамер,  оснащенных
объективом с приводом от двигателя, изображение может быть искажено
в  некоторой  степени.  Включите  эту  функцию,  чтобы  скорректировать
искажение.

6.  Другое

Некоторые  камеры  поддерживают  выходы  CVBS,  SDI  или  HDMI.  За
деталями обращайтесь к нужной модели.

9.1.2 Переключение день/ночь по расписанию

Настройка  переключения  дня  и  ночи  позволяет  Вам  установить  определенные
параметры  камеры  для  дня  и  ночи  для  гарантии  качества  изображения  при
разном освещении.

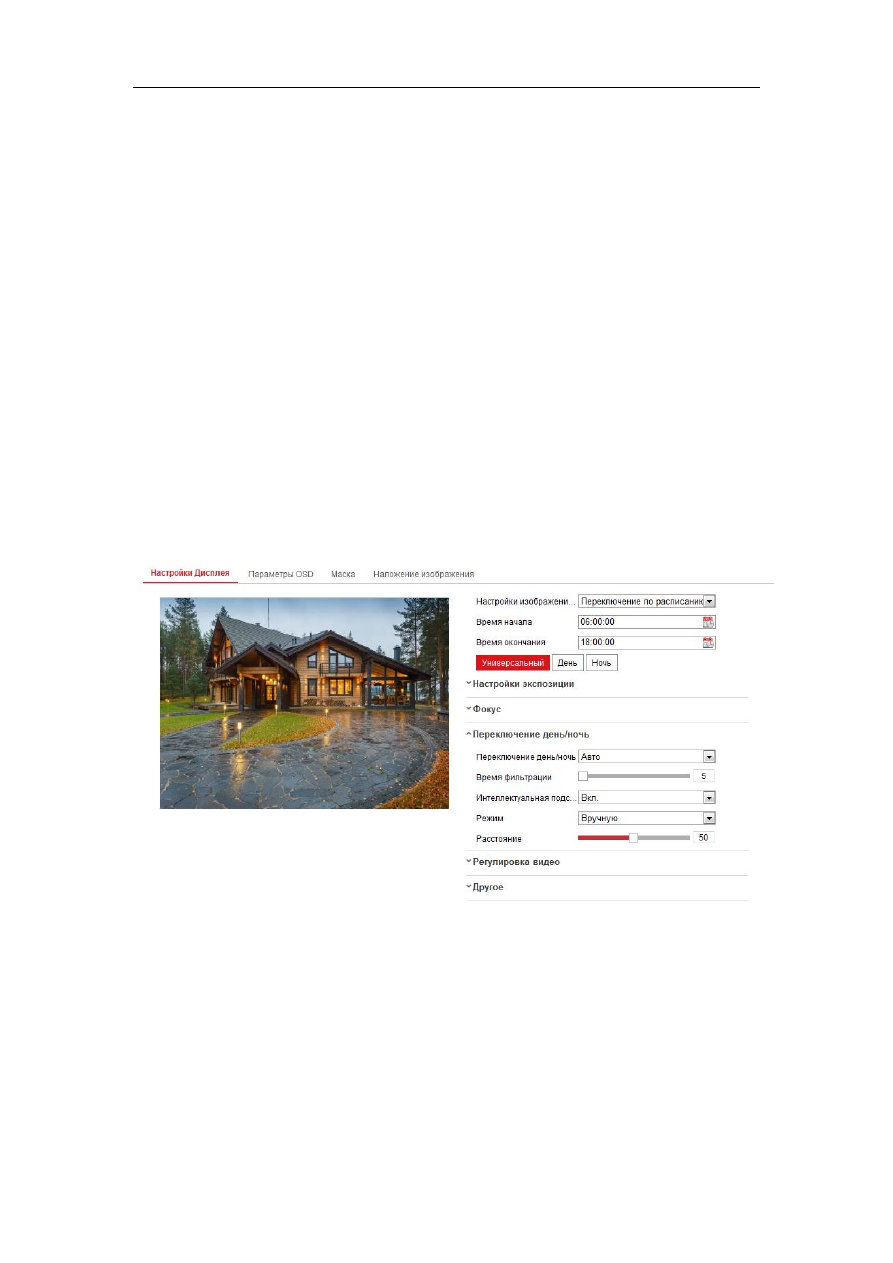

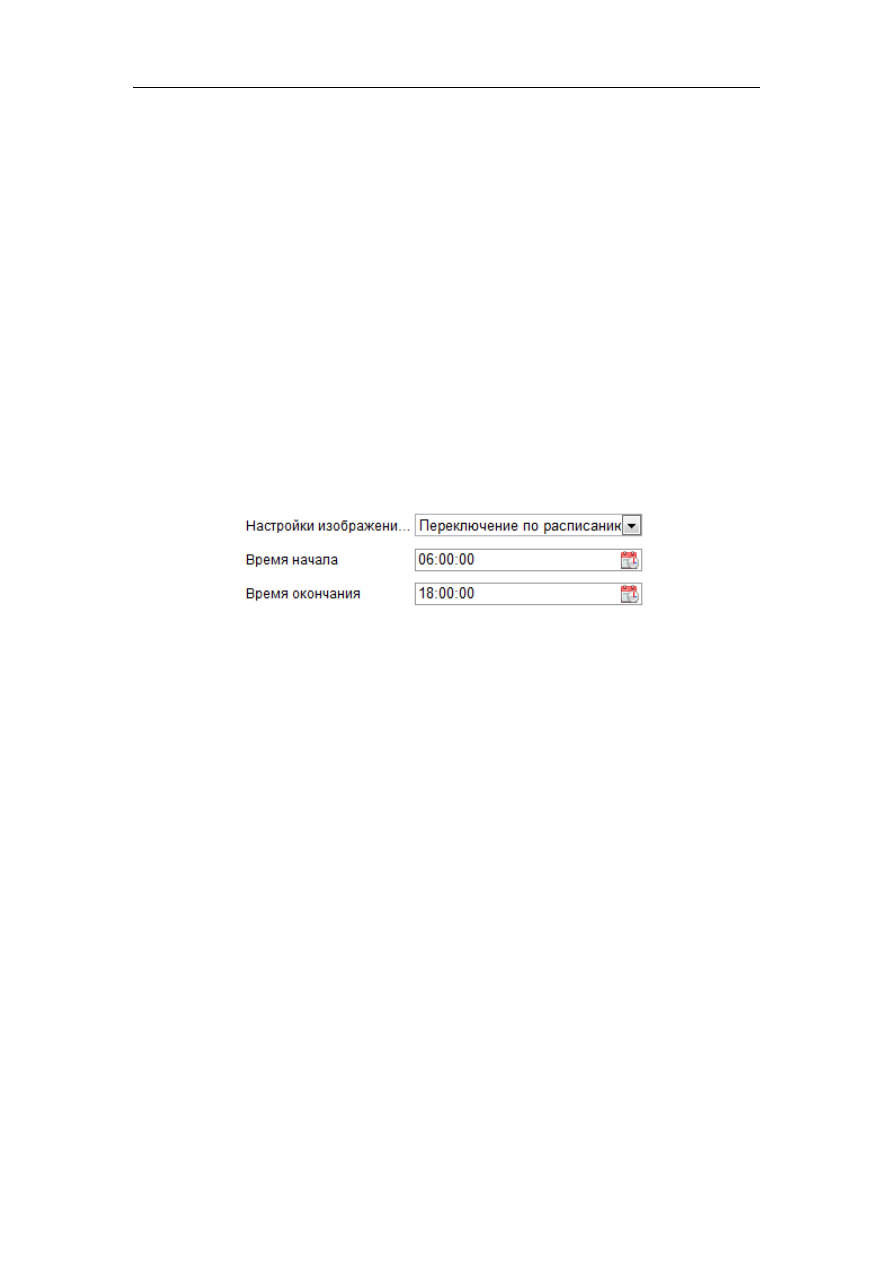

Рисунок 9-5 Настройка расписания переключения день/ночь

Шаги:

1.  Нажмите  на  значок  календаря,  чтобы  выбрать  время  начала  и  время

окончания переключения.

Примечание:



  Время начала и окончания относятся к действительному времени для

дневного режима.

83

  Период  времени  может  начинаться  и  заканчиваться  в  течение  двух

дней подряд. Например, если вы установите время начала в 10:00 и
время окончания как 1:00, режим дня будет активирован в 10 часов
утра и остановится в 1 час в начале следующего утра.

2.  Нажмите  кнопку  Универсальный,  чтобы  настроить  общие  параметры,

применимые к дневному режиму и ночному режиму.

Примечание:

 Для получения подробной информации о каждом параметре,

пожалуйста, обратитесь к разделу 9.1.1.

3.  Перейдите на вкладку День для выбора параметров режима дня.
4.  Перейдите на вкладку Ночь для настройки параметров режима ночь.

Примечание:

  Настройки  сохраняются  автоматически,  если  какой-либо

параметр изменяется.

9.2 Конфигурация параметров OSD

Цель:
Вы можете настроить имя камеры, формат даты / времени, режим отображения
и размер экранного меню, отображаемых при просмотре в реальном времени.

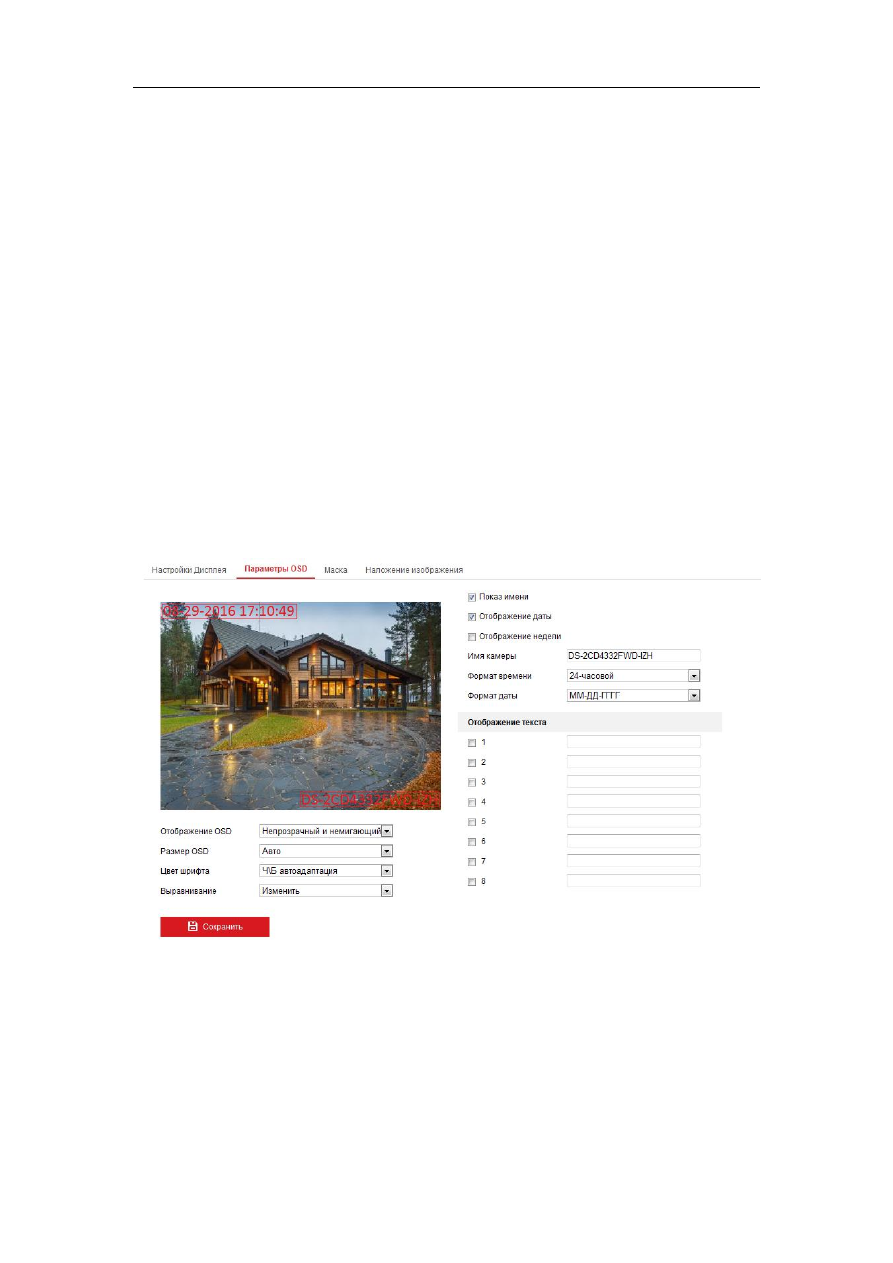

Рисунок 9-6 Настройка параметров OSD

Шаги:

1.  Войдите  в  интерфейс  настройки  OSD:  «Настройки  >  Изображение  >

Параметры OSD».

2.  Установите  соответствующие  флажки  для  отображения  названия  камеры,

даты или недели если требуется.

3.  Отредактируйте название камеры в поле Имя камеры

84

4.  Выберите из выпадающего списка формат часов/даты
5.  Выберите из выпадающего списка режим отображения, шрифт и цвет OSD.
6.  Настройте параметры наложения текста.

(1)  Поставьте  галочку  в  передней  части  текстового  поля,  чтобы  включить

отображение на экране.

(2)  Введите символы в текстовое поле.

Примечание:

 Возможна настройка до восьми текстовых полей.

7.  Отрегулируйте  положение  и  выравнивание  текстовых  полей.  Может  быть

выбрано: выравнивание по левому краю, выравнивание по правому краю и
пользовательское.  Если  вы  выбрали  пользовательское,  вы  можете
использовать  мышь,  чтобы  щелкнуть  и  перетащить  текстовые  поля  в  окне
просмотра в реальном времени, чтобы скорректировать их положение.

Примечание:

  Регулировка  выравнивания  применяется  только  для

наложения текста.

8.  Нажмите Сохранить, чтобы сохранить настройки.

9.3 Конфигурация маскирования

Цель:
Маскирование позволяет скрыть некоторые области видео в реальном времени,
чтобы запретить их просмотр или запись.
Шаги:

1.  Войдите в интерфейс настроек маскирования: «Настройки > Изображение >

Маска»

2.  Установите  флажок  Активирование  видео  маски,  чтобы  включить  эту

функцию.

3.  Нажмите Создание зоны

85

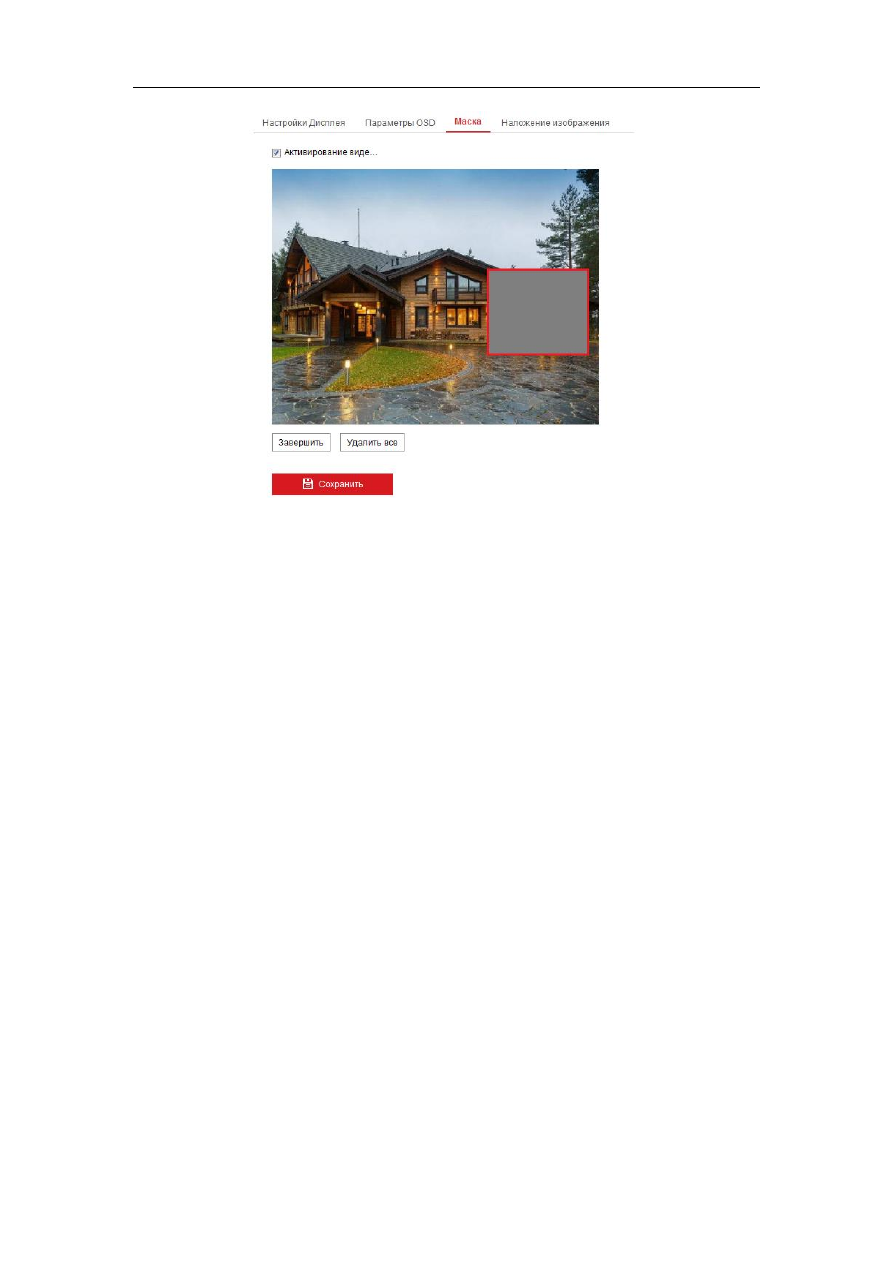

Рисунок 9-7 Настройки маски

4.

Щелкните и перетаскивайте мышь в окне просмотра, чтобы начертить зону
маскирования.



Примечание:

поддерживается 4 зоны маскирования.

5.  Нажмите Завершить для окончания выделения области или Удалить все для

удаления областей.

6.  Нажмите Сохранить, чтобы сохранить настройки.

9.4 Конфигурация наложения изображения

Цель:
Функция  наложения  изображения  позволяет  вам  наложить  изображение.  Эта
функция позволяет предприятиям или пользователям накладывать свой логотип
на изображение.

Примечание:

изображение для наложения должно быть в формате RGB24 bmp,

максимальный размер должен быть 128*128.

Шаги:

1.  Войдите  в  интерфейс  настройки  наложения  изображения:  «Настройки  >

Изображение > Наложение изображения».

86

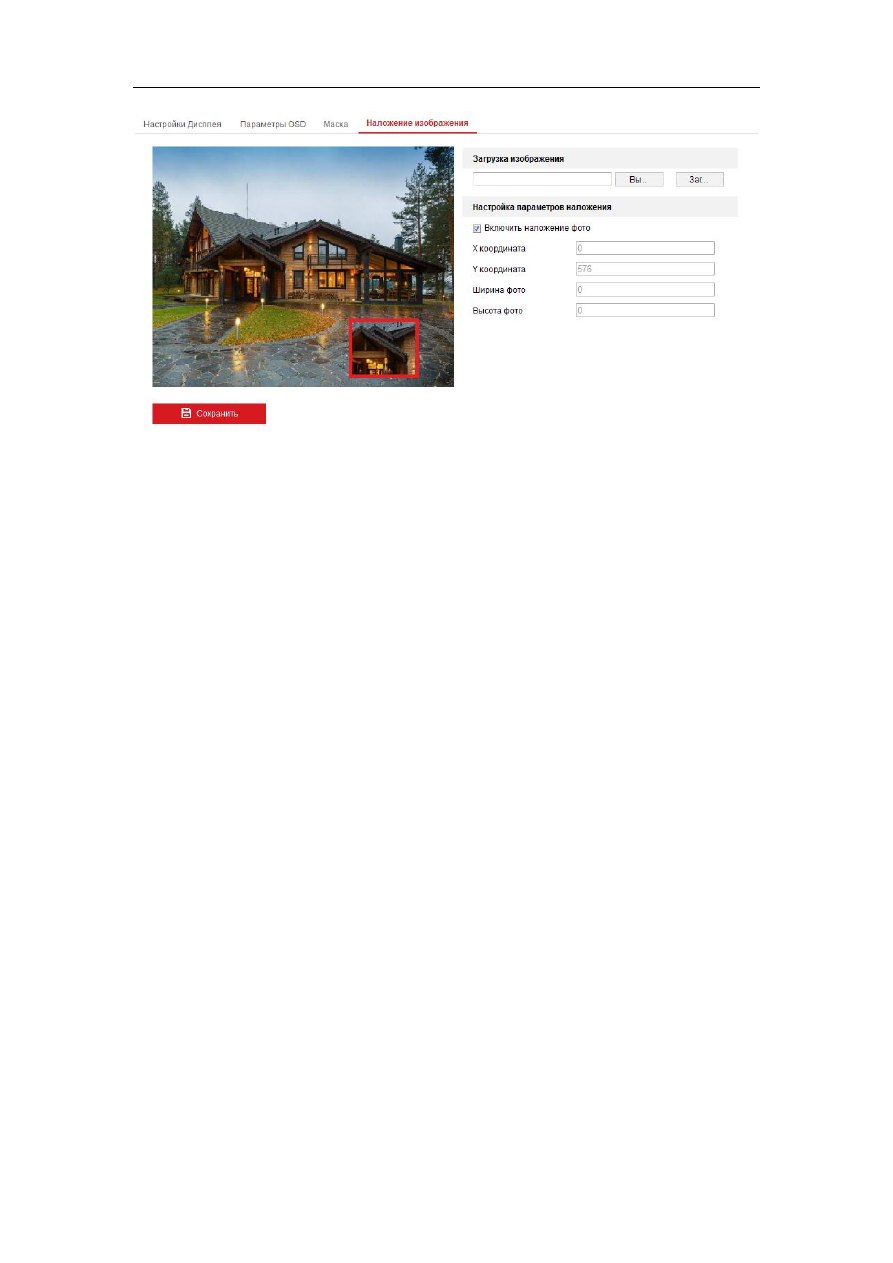

Рисунок 9-8 Окно настройки наложения изображения

2.  Нажмите кнопку Выбор, чтобы добавить изображение с ПК.
3.  Нажмите кнопку Загрузить, чтобы загрузить его.
4.  Поставьте галочку, Включить наложение фото, чтобы активировать функцию.
5.  Установите X координаты и Y координаты для определения местоположения

картинки на изображении. Длина и ширина определяют размеры картинки.

6.  Нажмите Сохранить, чтобы сохранить настройки.





87

Глава 10 Настройки событий

В этом разделе объясняется, как настроить сетевую камеру, чтобы реагировать на
тревожные события, включая основные события и smart события.

10.1 Основные события

Данный раздел описывает конфигурацию сетевой камеры для реагирования на
основные  события,  включая  обнаружение  движения,  лиц,  вторжения,
расфокусировку,  тревогу  тампера  и  т.д.  Эти  события  могут  активировать
тревожные действия, такие как оповещение центра видеонаблюдения, отправка
email, Активация тревожного выхода и т.п.

Примечание:

Поставьте галочку оповещение центра видеонаблюдения, если вы

хотите  отправить  информацию  о  тревоге  на  ПК  или  мобильное  клиентское
программное обеспечение, как только сигнал тревоги поступит.

10.1.1 Конфигурация детектора движения

Цель:
Функция  обнаружения  движения  обнаруживает  движущиеся  объекты  в
настроенной  зоне  наблюдения,  а  также  ряд  действий,  которые  могут  быть
предприняты при срабатывании тревоги.
Для того чтобы точно определить движущиеся объекты и снизить частоту ложных
тревог, нормальная конфигурация и конфигурация эксперта могут быть выбраны
для разных сред обнаружения движения.



Нормальная конфигурация
Нормальная  конфигурация  использует  один  и  тот  же  набор  параметров
обнаружения движения в дневное время и в ночное время.
Задача 1: Настройка области обнаружения движения.
Шаги:

1.  Войдите  в  интерфейс  настройки  детектора  движения:  «Настройки  >  По

событию > Детектор движения».

2.  Установите флажок Включить детекцию движения.
3.  Установите  флажок  Включить  метаданные  ActiveSearch,  если  хотите,

чтобы движущиеся объекты выделялись зеленым цветом.

Примечание:

Если вы не хотите выделять обнаруженный объект, зеленым

прямоугольником,  выберите  отключение  правила  в  Настройки  >
Локальный > Параметры отображения-правила

88

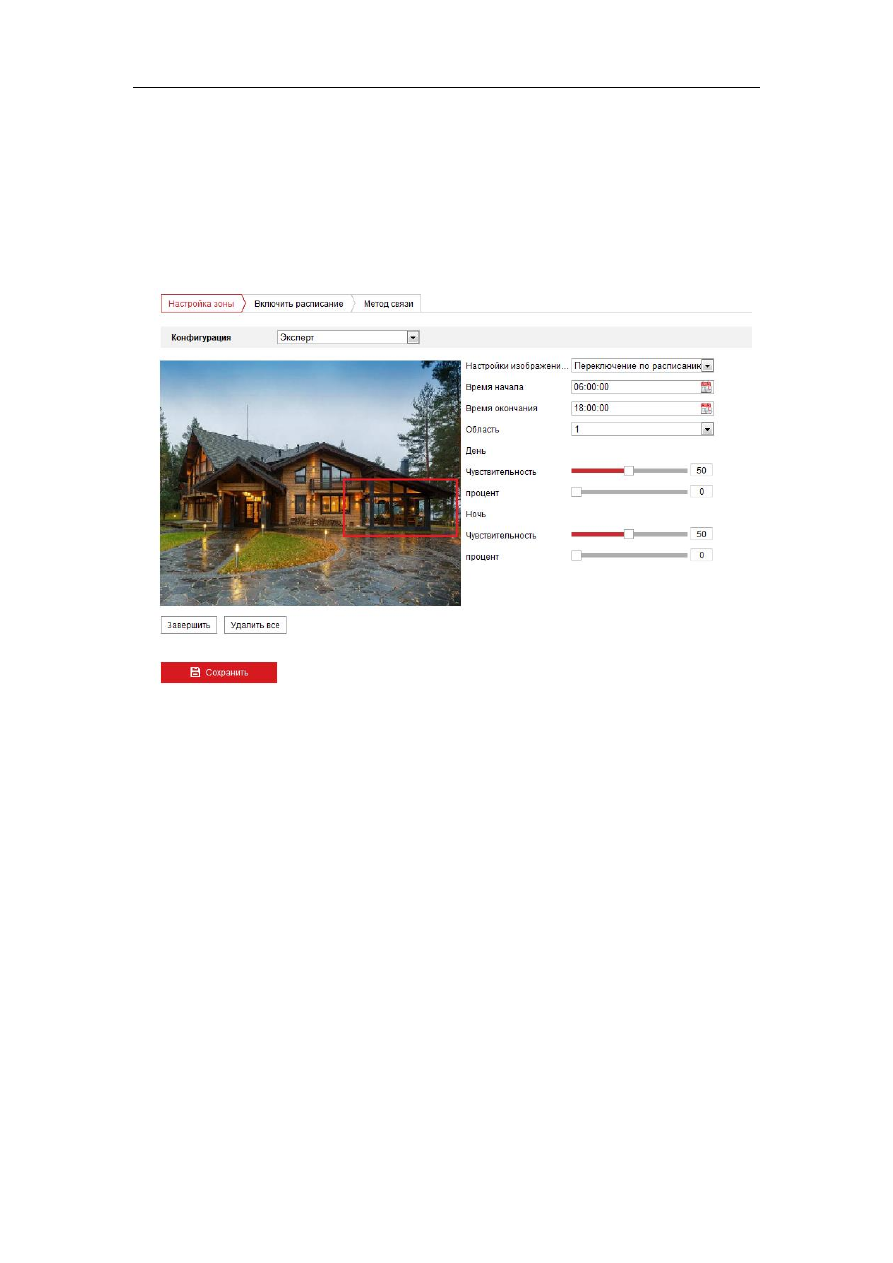

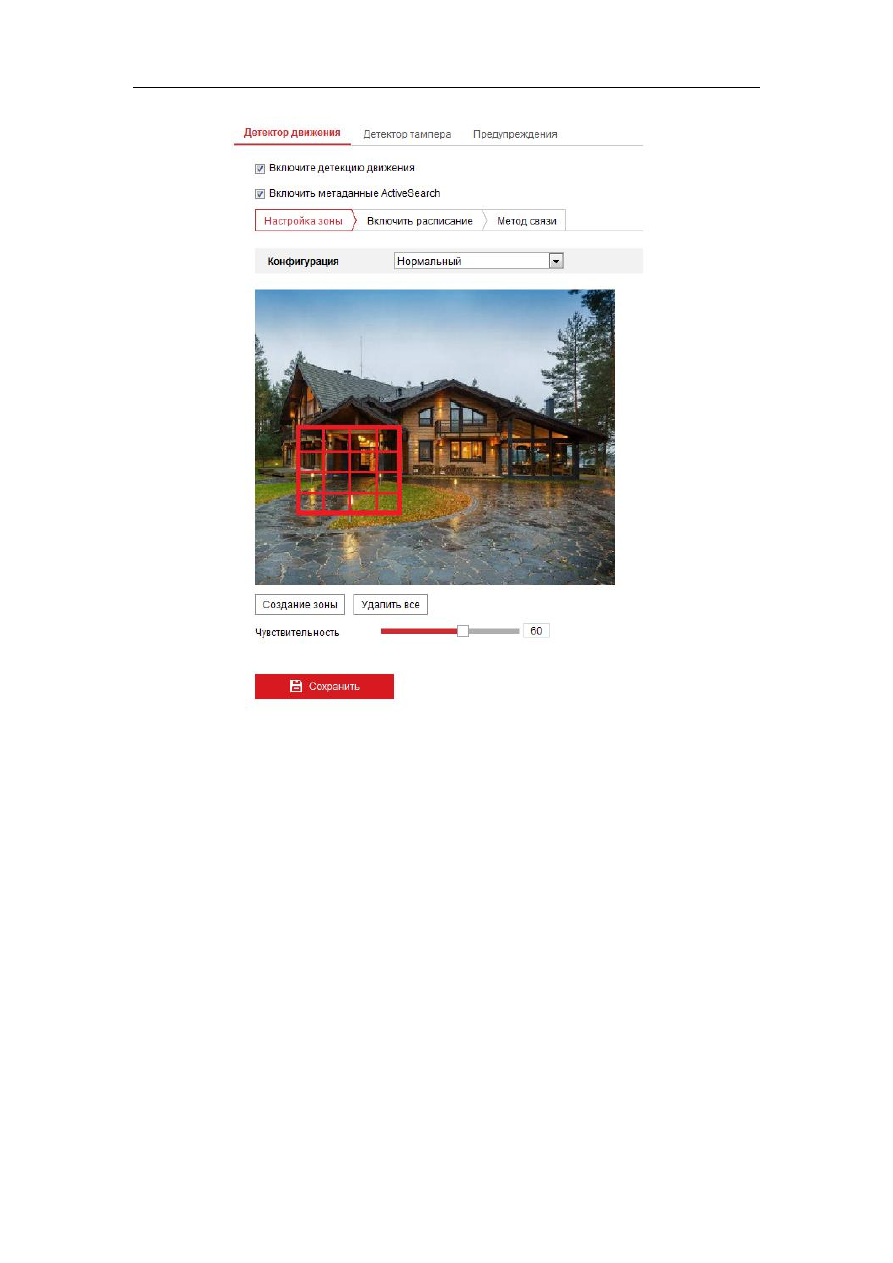

Рисунок 10-1 Настройка детектора движения

4.  Нажмите  Создать.  Щелкните  и  перетаскивайте  мышь  на  изображении,

чтобы  начертить  зону  обнаружения  движения.  Нажмите  Завершить
чтобы закончить рисование области.

5.  (Опционально)  Нажмите  Удалить  все  для  очистки  зон  обнаружения

движения.

6.  (Опционально)  Перемещайте  ползунок  для  настройки  чувствительности

детектора.

Задача 2: Установка расписания обнаружения движения.

89

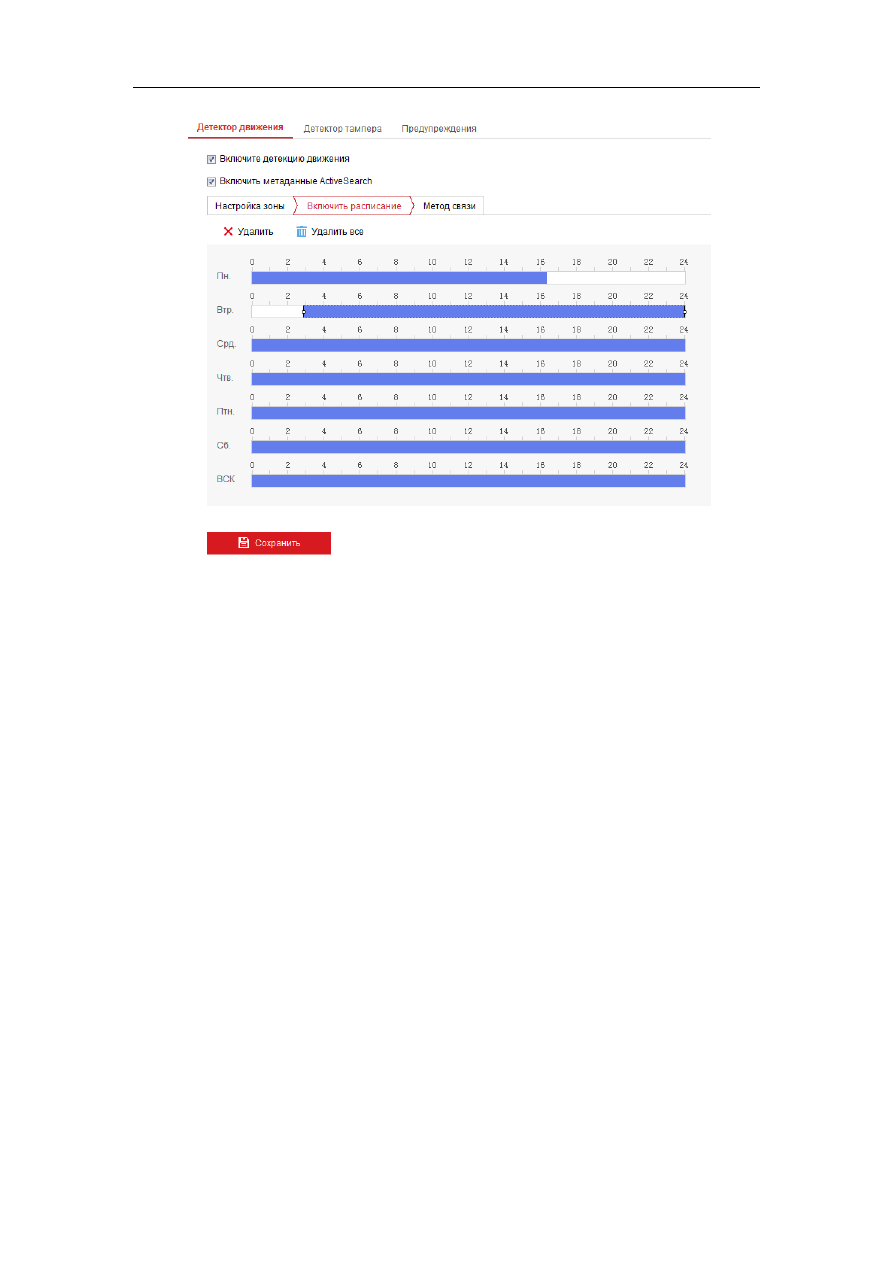

Рисунок 10-2 Расписание детектора движения

Шаги:

1.  Нажмите  вкладку  Включить  расписание,  чтобы  редактировать

расписание.

2.  Нажмите на временной шкале и перетащите мышь, чтобы выбрать период

времени.

90

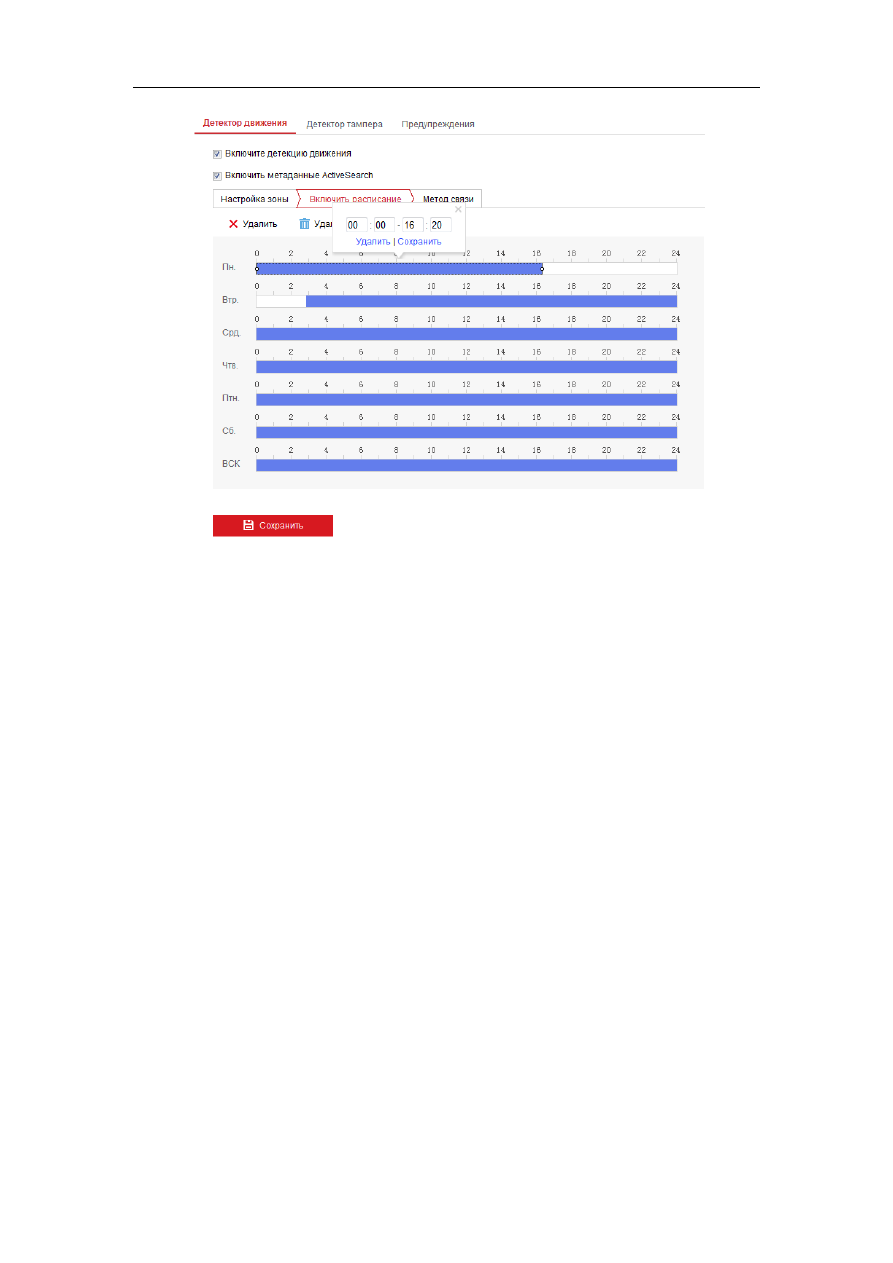

Рисунок 10-3 Расписание детектора движения

Примечание:

Нажмите на выбранный период времени, и вы сможете настроить

период  времени,  перемещая  панель  времени,  либо  введя  точный  период
времени.

3.  (Опционально) Нажмите Удалить для удаления текущего расписания или

нажмите Сохранить для сохранения настроек.

4.  Переместите  курсор  к  концу  каждого  дня,  всплывет  диалоговое  окно

копирования, и вы можете скопировать текущие настройки в другие дни.

5.  Нажмите ОК, чтобы сохранить настройки.

Примечание:

Интервалы  времени  не  должны  пересекаться.  Для  каждого  дня

может быть настроено до 8 периодов времени.

Задача 3: Установка тревожных действий для детекции движения.
Поставьте  галочку  для  выбора  метода  связи.  Могут  быть  выбраны:  аудио
предупреждение,  отправка  email,  оповещение  центра  видеонаблюдения,
загрузка  на  FTP/Memory  Card/NAS,  активация  канала  и  активация  тревожного
выхода. Вы можете указать метод связи, когда происходит событие.

91

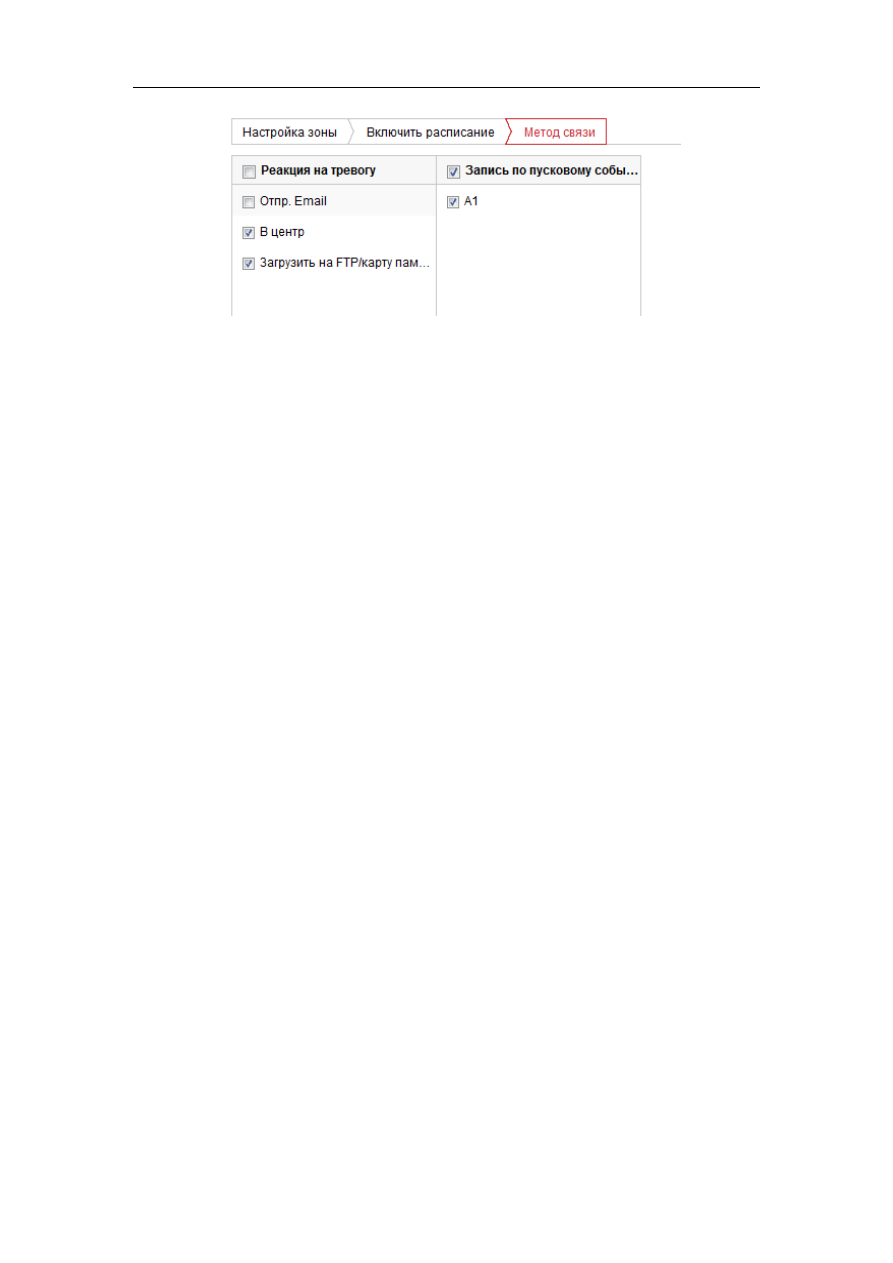

Рисунок 10-4 Методы связи

Примечание:

методы связи могут отличаться в зависимости от модели камеры.



Аудио предупреждение
Активация  локального  звукового  оповещения.  Поддерживается  только
устройствами с аудиовыходом.



Оповещение центра видеонаблюдения
Отправка сигнала о тревоге или исключении в удаленное ПО управления.



Отправка email
Отправка электронной почты с информацией о тревоге.

Примечание:

Параметры

электронной

почты

настраиваются

в

соответствии с разделом 7.2.3



Загрузка на FTP/карту памяти/NAS
Захват  изображения  при  срабатывании  тревоги  и  загрузка  его  на  FTP
сервер.

Примечание:



  Параметры FTP настраиваются в первую очередь в соответствии с

разделом 7.2.2.



  Перейдите  в  меню  «Настройки>  Хранение>  Параметры

расписания> Сохранение> Захват параметров», включите снимок
по событию, и установите интервал захвата и количество захватов.

  Захваченное  изображение  также  может  быть  загружено  на

доступную SD-карту или сетевой диск.



Активация канала
При  срабатывании  детекции  движения  начнется  запись  видео.
Необходимо  настроить  расписание  записи  для  реализации  данной
функции. Дополнительная информация в разделе 11.1.



Активация тревожного выхода

92

Активация одного или нескольких тревожных выходов при срабатывании
тревоги.

Примечание:

Для  активации  тревожного  выхода  обратитесь  к  Разделу

10.1.4 для настройки связанных параметров.



Экспертная конфигурация

Экспертные настройки включают в себя настройку чувствительности детектора и
размера объекта каждой области для каждого режима день/ночь.



Рисунок 10-5Экспертные настройки для обнаружения движения



Выключение режимов день/ночь
Шаги:

1.  Нарисуйте  область  в  режиме  нормальной  конфигурации.  Настраивается

до 8 областей.

2.  Выберите Выкл. в окне Настройки переключения день/ночь
3.  Выберите номер области в окне Область
4.  Перемещайте  ползунок  Чувствительность  и  Процент  для  выбора

оптимального параметра.

5.  Настройте  расписание  и  выберите  метод  связи  в  режиме  нормальной

конфигурации.

6.  Нажмите Сохранить



Автоматическое переключение день/ночь
Шаги:

1.  Нарисуйте  область  в  режиме  нормальной  конфигурации.  Настраивается

до 8 областей.

93

2.  Выберите

Автоматическое

переключение

в

окне

Настройки

переключения день/ночь

3.  Выберите номер области в окне Область
4.  Перемещайте  ползунок  Чувствительность  и  Процент  для  выбора

оптимального параметра для режима день.

5.  Перемещайте  ползунок  Чувствительность  и  Процент  для  выбора

оптимального параметра для режима ночь

6.  Настройте  расписание  и  выберите  метод  связи  в  режиме  нормальной

конфигурации.

7.  Нажмите Сохранить



Переключение день/ночь по расписанию

1.  Нарисуйте  область  в  режиме  нормальной  конфигурации.  Настраивается

до 8 областей.

2.  Выберите

Переключение

по

расписанию

в

окне

Настройки

переключения день/ночь.





Рисунок 10-6 Настройка переключения день/ночь по расписанию

3.  Выберите время начала и окончания времени переключения.



4.  Выберите номер области в окне Область.



5.  Перемещайте  ползунок  Чувствительность  и  Процент  для  выбора

оптимального параметра для режима день.



6.  Перемещайте  ползунок  Чувствительность  и  Процент  для  выбора

оптимального параметра для режима ночь.



7.  Настройте  расписание  и  выберите  метод  связи  в  режиме  нормальной

конфигурации.



8.  Нажмите Сохранить.



10.1.2 Конфигурация защиты тампера

Цель:
Вы  можете  настроить  срабатывание  тревоги  и  активацию  тревожных  действий
при заслоне объектива.
Шаги:

1.  Войдите в интерфейс настройки тревоги заслона обзора «Настройки > По

событию > События > Детектор тампера»

94

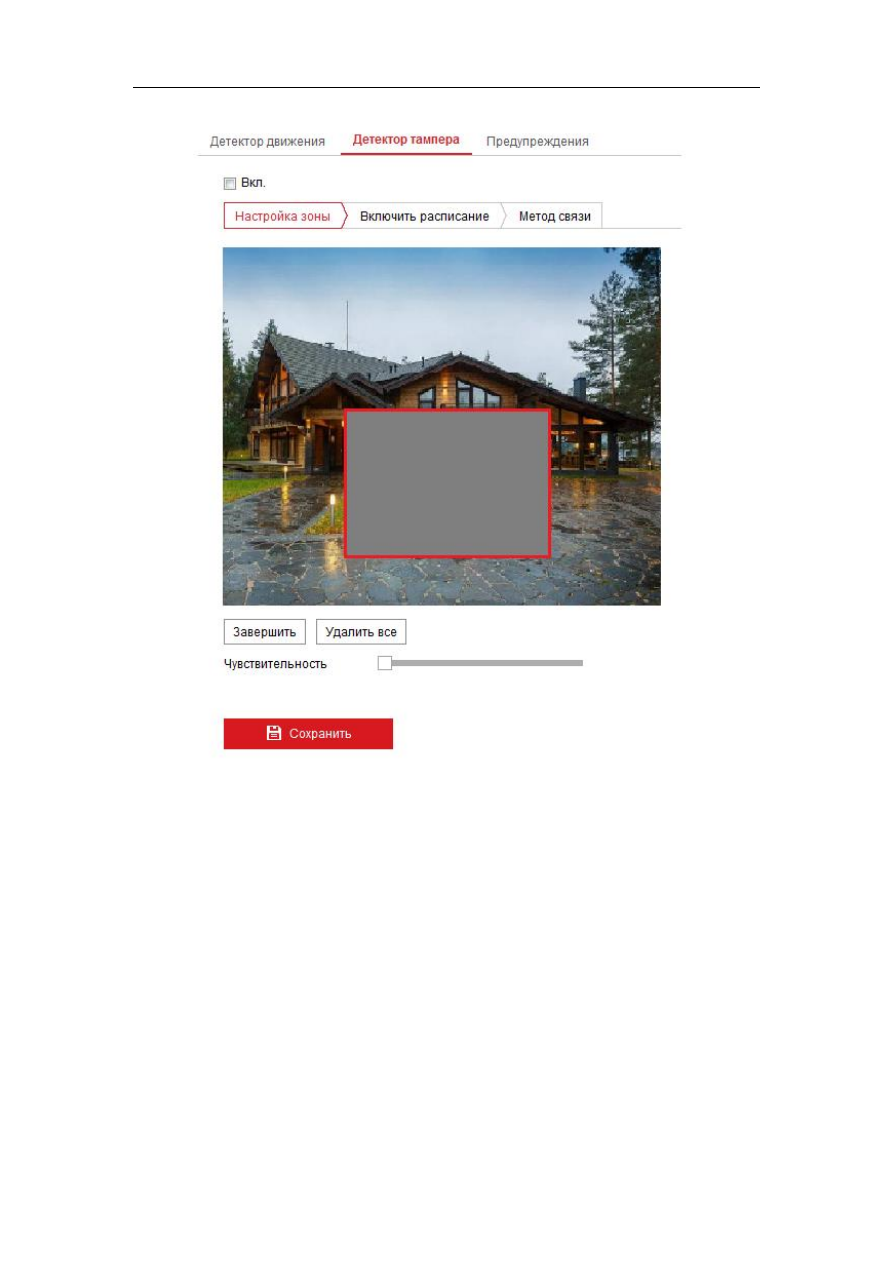

Рисунок 10-7Детектор тампера

2.  Установите флажок ВКЛ, чтобы активировать тревогу тампера.
3.  Настройте  зону  детекции  заслона.  Обратитесь  к:  Задача  1:  Настройка

области обнаружения движения в Разделе 10.1.1.

4.  Нажмите  кнопку  Расписание,  чтобы  редактировать  расписание.  Настройка

расписания аналогична Задаче 2 в Разделе 10.1.1.

5.  Расставьте флажки, чтобы выбрать методы связывания для тревоги тампера.

Аналогично Задаче 3 в Разделе 10.1.1.

6.  Нажмите Сохранить, чтобы сохранить настройки.

10.1.3 Конфигурация тревожного входа

Шаги:

95

1.  Войдите  в  окно  настройки  тревожного  входа:  «Настройки  >  По  событию  >

События >Тревожный вход».

2.  Выберите номер тревожного входа и тип входа. Тип тревожного входа может

быть:  НР  (открыт)  и  НЗ  (закрыт).  Измените  имя,  чтобы  установить  имя  для
тревожного входа (опционально).

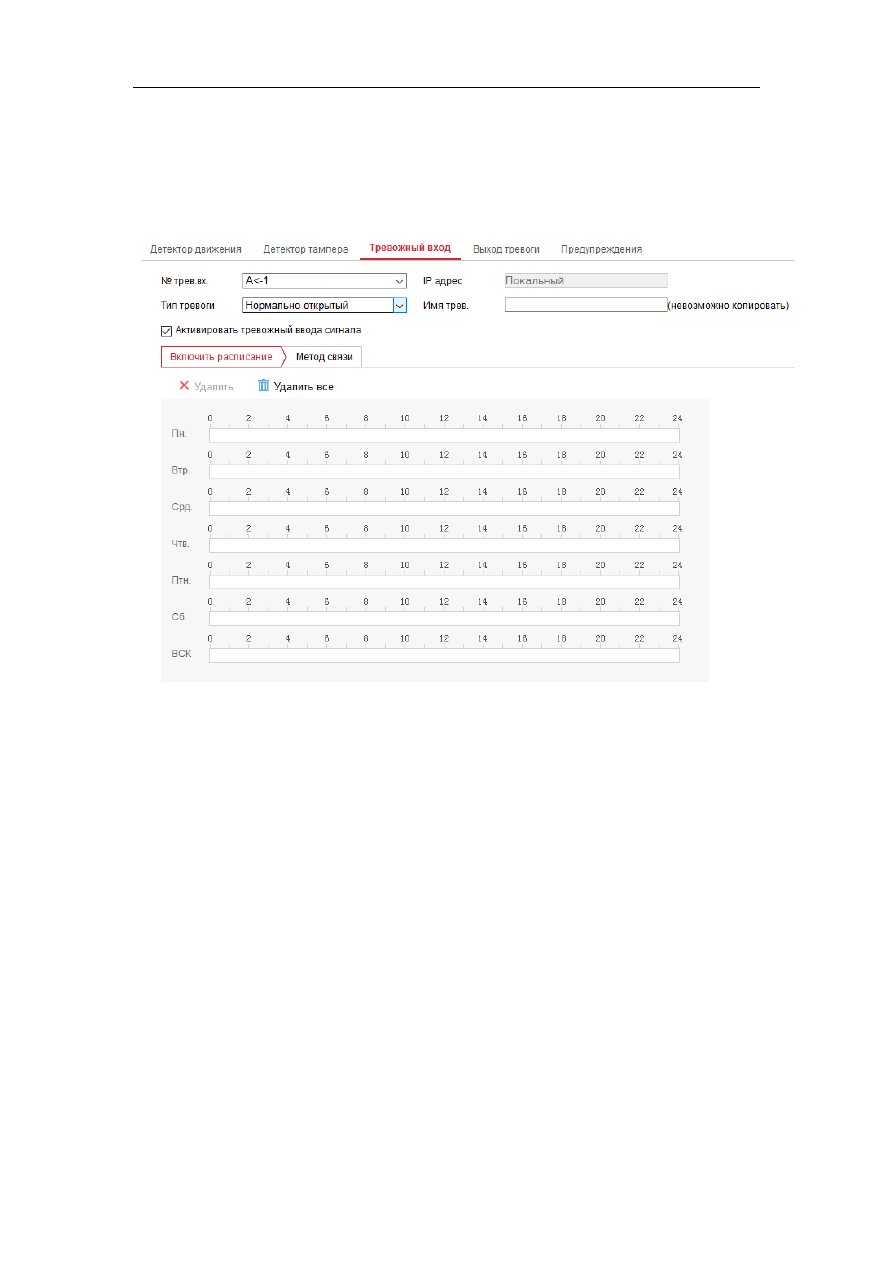

Рисунок 10-8 Настройка тревожного входа

3.  Нажмите  кнопку  Расписание,  чтобы  редактировать  расписание.  Настройка

расписания аналогична Задаче 2 в Разделе 10.1.1.

4.  Расставьте флажки, чтобы выбрать методы связывания для тревожного входа.

Аналогично Задаче 3 в Разделе 10.1.1.

5.  Вы можете скопировать настройки на другие тревожные входы.
6.  Нажмите Сохранить, чтобы сохранить настройки.





96

10.1.4 Конфигурация тревожного выхода

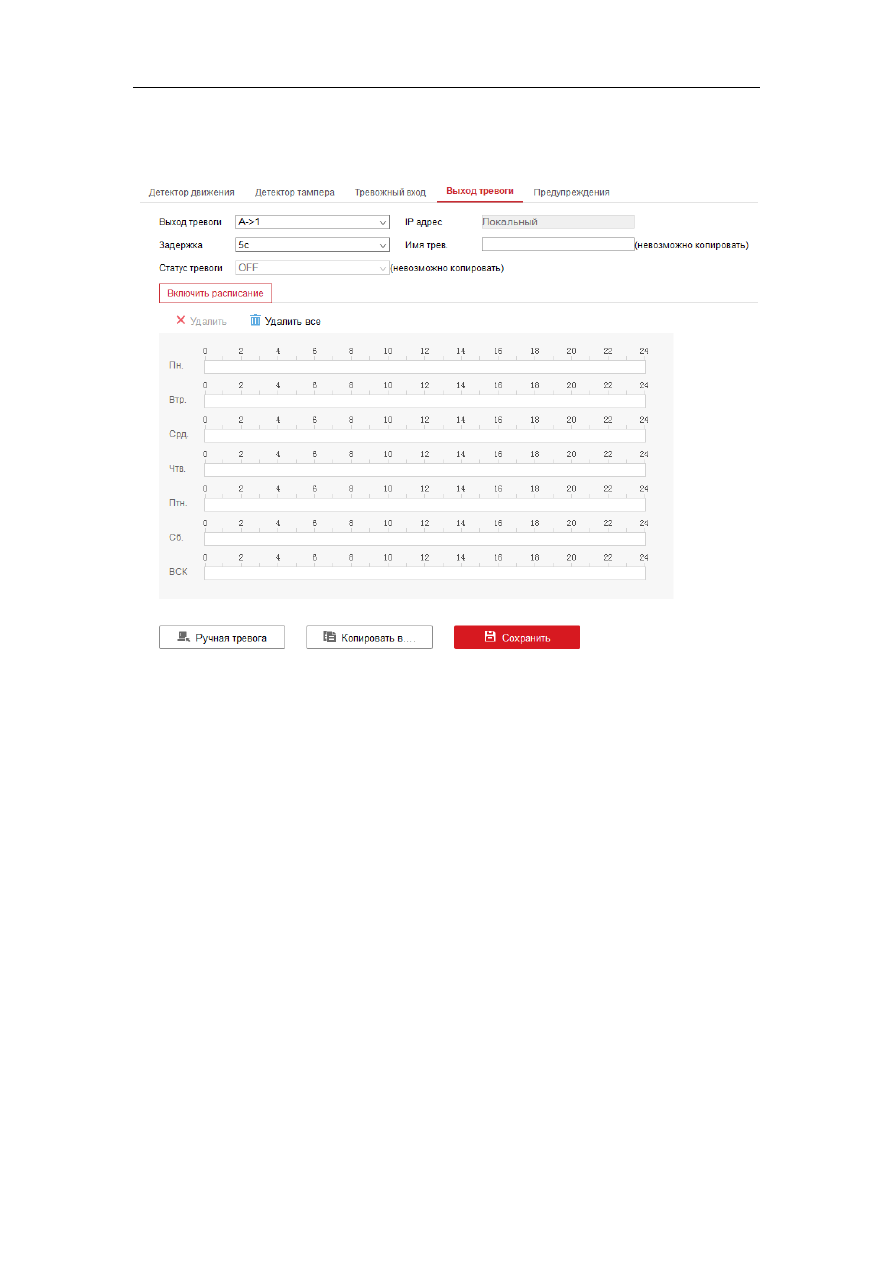

Рисунок 10-9 Настройка тревожного выхода

Шаги:

1.  Войдите в окно настройки тревожного выхода: «Настройки > По событию >

События > Выход тревоги».

2.  Выберите  тревожный  выход  из  выпадающего  списка.  Вы  можете  дать  имя

тревожному выходу (опционально).

3.  Время задержки может быть: 5сек,10сек,30сек,1мин,2мин,5мин,10мин или

вручную.  Время  задержки  относится  к  продолжительности  времени,  когда
выходной сигнал остается в силе после возникновения тревоги.

4.  Нажмите  кнопку  Расписание,  чтобы  редактировать  расписание.  Настройка

расписания аналогична Задаче 2 в Разделе 10.1.1.

5.  Вы можете скопировать настройки на другие тревожные выходы.
6.  Нажмите Сохранить, чтобы сохранить настройки.

10.1.5 Обработка исключений

Тип  исключения  может  быть:  HDD  заполнен,  ошибка  HDD,  сеть  отключена,
конфликт IP-адресов, неверный логин.
Шаги:















содержание      ..     4      5      6      7     ..
