6. Порядок работы

После  тестирования  прибор  переходит  к  отображе-

нию первой группы параметров крана (рисунок 4): массы
поднимаемого  груза  (Q,  т),  грузоподъемности  крана  для
текущего вылета (Q

м

, т), высоты подъема оголовка стрелы

(H, м), вылета (R, м).

После  нажатия  и  длительного  удержания  кнопки  14

отображается третья группа параметров: степень загруз-
ки крана (М

З

,%), усилие в стреловом канате (F, кг), угол по-

ворота платформы крана (

γ

, град.).

При  нажатии  кнопки  18  отображается  текущая  дата

и время (рисунок 6).

При  нажатии  кнопки  18  отображается  долговремен-

ная  информация  о  состоянии  крана:  наработка  крана
в моточасах, общее число рабочих циклов, характеристи-
ческой число, коэффициент распределения нагрузок (Кт),
класс использования крана и группа режима работы.

После нажатия кнопки 14 отображается вторая группа

параметров (рисунок 5): длина стрелы (L, м), длина гуська
(L

г

, м), угол наклона стрелы (

α

, град.), угол наклона гуська

(

β

, град.).

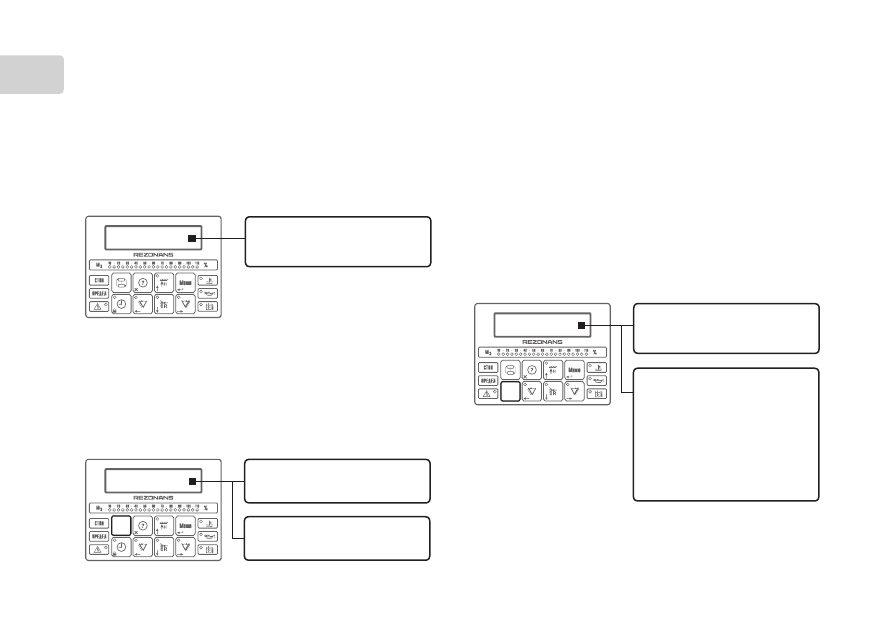

Рисунок 4. Отображение первой группы параметров

Q=0.0т Qм=11.1т

H=16.7м, Rc=8.65м

Рисунок 5. Отображение второй и третьей группы
параметров

14

L=14.0м Lг= 5.0м

α=65.0° β=50.0°

Mз=  0%  F= 50кг

γ=  0°

Рисунок 6. Отображение даты, времени
и долговременной информации

18

Дата  3.10.2008г

 Время 9:33:56

Наработка     2ч

Циклов         0

Хар.число    0.0

Кт         1.000

Класс исп.    U0

Группа        А2

RU

11

7. Описание выполняемых функций

7.1. Ограничение грузоподъемности крана

Ограничитель грузоподъемности:

информирует  крановщика  о  предельной  загрузке
крана;
автоматически  отключает  механизмы  крана  при
подъеме  груза,  масса  которого  превышает  макси-
мальную грузоподъемность для текущего вылета;
обеспечивает  возможность  обратного  движения
(для уменьшения степени загрузки).

Для  выполнения  этой  функции  ОГМ240  определяет

массу груза Q (т) и максимальную грузоподъемность для
текущего вылета Q

м

 (т).

Грузоподъемность  крана  зависит  от  вылета  и  длины

стрелы.  С  увеличением  вылета  и  длины  стрелы  грузо-
подъемность крана уменьшается.

Грузоподъемность задается в виде таблицы и приво-

дится в паспорте крана.

ОГМ240 не является весоизмерительным
инструментом. Масса груза определяется
с точностью, достаточной для выполнения
функций ограничителя грузоподъемности,
и может отличаться от фактической массы
груза. Допустимая погрешность определения
грузоподъемности приведена в паспорте прибора
безопасности.

–

–

–

Для  количественной  оценки  загруженности  крана

ОГМ240  рассчитывает  степень  загрузки  крана,  равную
процентному отношению массы груза нетто к максималь-
ной грузоподъемности крана для текущего вылета.

Предварительная  сигнализация  включается  при  сте-

пени загрузки более 90%, при этом загорается желтое таб-
ло «Предел» и включается прерывистый звуковой сигнал.

Если  степень  загрузки  крана  более  105%,  загорается

красное табло «Стоп», период повтора звукового сигнала
уменьшается, механизмы крана блокируются.

После  включения  блокировки  разрешены  движения,

направленные  в  сторону  уменьшения  степени  загрузки
крана:

– опускание груза;
– подъем стрелы.

7.2. Ограничение рабочих движений механизмов

               подъема (опускания) стрелы и груза в крайних

               положениях

Группа ограничителей, предназначенных для предот-

вращения повреждений механизмов крана:

– ограничитель предельного подъема крюка;
– ограничитель минимального вылета;
– ограничитель максимального вылета.
При срабатывании одного из ограничителей механиз-

мы крана блокируются, при этом включается индикатор

M

з

=

  Q

* 100%

         Q

м

RU

12

При вводе ограничений координатной защиты
необходимо учитывать габариты поднимаемого
груза и предусматривать запас по расстоянию
и углу поворота (для учета инерции).

– «стена» (рисунок 8);
– «поворот влево», «поворот вправо» (рисунок 9).
«Потолок»  —  ограничение  высоты  подъема  оголовка

стрелы.  Ограничение  вводится  нажатием  и  длительным
удержанием кнопки 16. Индикатор «Потолок» — контроль
состояния ограничения.

«Стена»  —  ограничение  вылета  по  линии  произволь-

ной формы. Ограничение вводится нажатием и длитель-
ным удержанием кнопки 20. Индикатор «Стена» — конт-
роль состояния ограничения.

«Поворот  влево»,  «поворот  вправо»  —  ограничение

угла  поворота  стрелы.  Ограничения  вводятся  нажатием
и длительным удержанием кнопок 19 и 21 соответственно,
индикаторы  «Поворот  влево»,  «Поворот  вправо»  —  конт-
роль состояния ограничений.

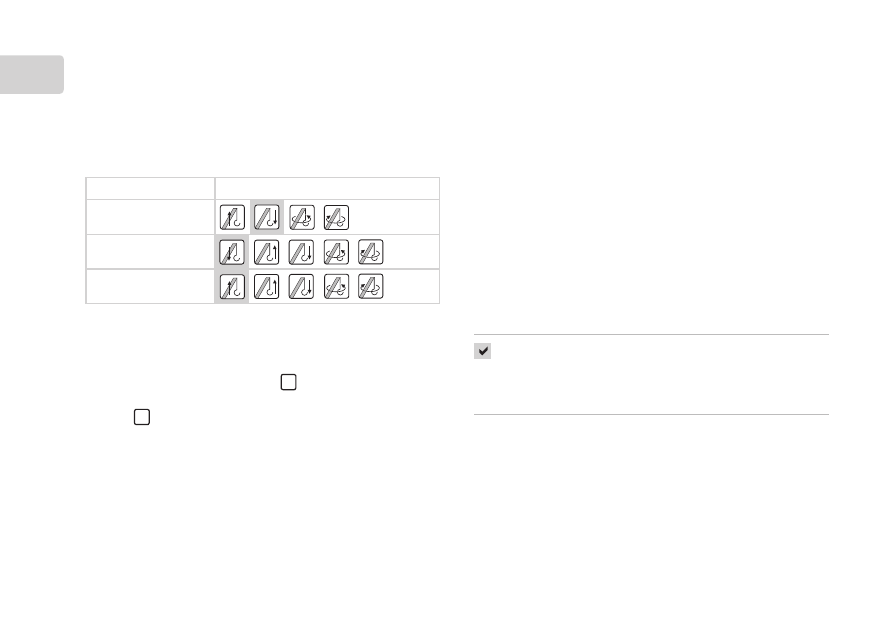

Таблица 1. Разрешенные движения при срабатывании
ограничителей рабочих движений

Серым цветом обозначены предпочтительные движения,

выполнение которых позволяет безопасно вывести стрелу

из запрещенной зоны.

Причина блокировки

Разрешенные движения

Предельный подъем

крюка

Минимальный вылет

Максимальный вылет

При достижении минимального вылета, включается ин-

дикатор минимального вылета      . При достижении мак-
симального вылета, включается индикатор максимального
вылета        .

7.3. Координатная защита
Координатная защита предназначена для предотвра-

щения столкновения крана с препятствием в стесненных
условиях.

В ОГМ240 реализованы следующие виды координатной

защиты:

– «потолок» (рисунок 7);

8

13

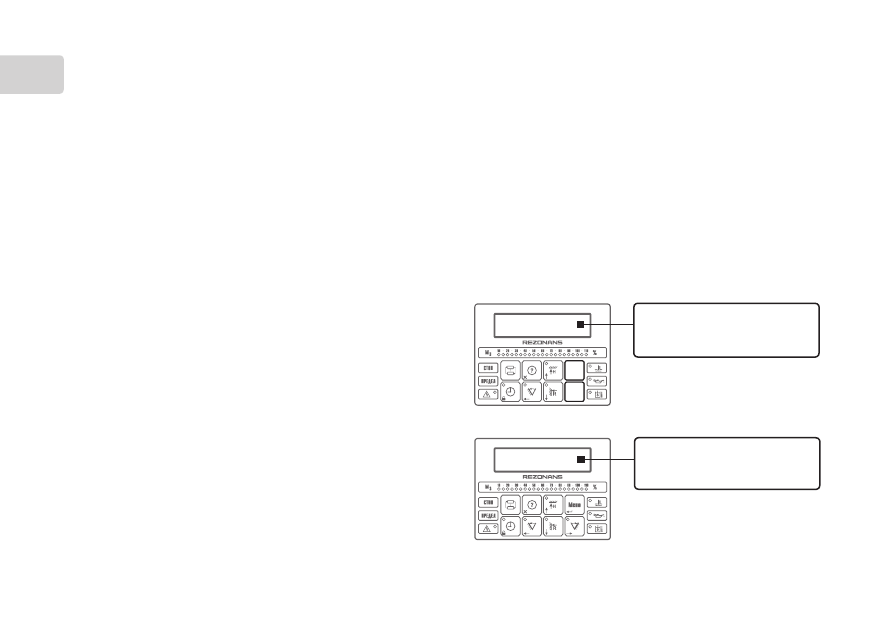

Для ввода ограничения необходимо:
– подвести оголовок стрелы к границе воображаемой
    плоскости;
– нажать и удерживать кнопку, соответствующую
    требуемому ограничению;
– проконтролировать включение соответствующего
    индикатора.
Для снятия введенного ограничения необходимо:

«Стоп», на дисплей выводится информационное сообще-
ние  и  включается  прерывистый  звуковой  сигнал.  После
срабатывания ограничения, движение в обратную сторо-
ну разрешается (таблица 1).

RU

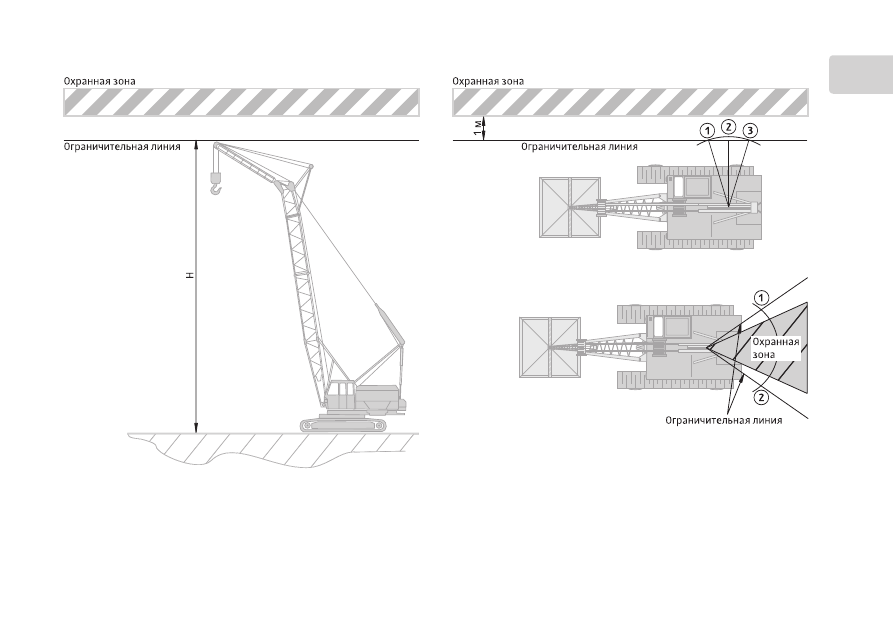

Рисунок 7. Координатная защита «Потолок»

Рисунок 8. Координатная защита «Стена»

Рисунок 9. Координатная защита «Поворот влево»,
«Поворот вправо»

13

– включается индикатор «Предел»;
– включается прерывистый звуковой сигнал;
– индикатор соответствующего ограничения перехо-

            дит в мигающий режим.

Порог включения предварительной сигнализации для

ограничений «Потолок» и «Стена» — 2 м. Для ограничений
«Поворот влево», «Поворот вправо» — 10 град.

– повторно нажать и удерживать ту же кнопку;
– проконтролировать выключение соответствующего
    индикатора.
При подходе к ограничительной плоскости включается

предварительная сигнализация:

RU

14

При переходе ограничительной плоскости механизмы

крана блокируются:

– включается индикатор «Стоп»;
– индикатор, соответствующий сработавшему ограни-

           чению, включен в мигающем режиме;

– период повторения звукового сигнала уменьшается;
– на дисплей выводится сообщение, соответствующее

           сработавшему ограничению.

При срабатывании ограничений возможны движения,

направленные в обратную сторону (таблица 2).

– блокировать механизмы крана при вхождении ого-

           ловка стрелы в опасную зону;

– обеспечить  возможность  обратного  движения  (вы-

           хода оголовка стрелы из опасной зоны).

Перед началом работы крановщик обязан убедиться

в  возможности  выполнения  грузоподъемных  работ  без
опасного  приближения  к  ЛЭП.  Допустимое  расстояние
от оголовка стрелы до провода ЛЭП зависит от напряже-
ния ЛЭП:

Напря-

жение

ЛЭП, кВ

Расстояние от датчика до провода ЛЭП,

не менее, м

минимально

допустимое

предварительная

сигнализация

блокировка

механизмов

до 1

1,5

5

от 2 до 4

от 1 до 35

2,0

10

от 3 до 7

от 35 до 110

4,0

15

от 5 до 10

от 110 до  450

6,0

20

от 10 до 15

500 и выше

9,0

40

от 23 до 20

При  попадании  оголовка  стрелы  в  зону  действия

электрического  поля  ЛЭП  частотой  50  Гц  срабатыва-
ет  защита  от  опасного  приближения  к  ЛЭП:  зажигается
соответствующий  индикатор,  включается  звуковой  сиг-
нал и блокируются все движения крана. В случае блоки-
ровки крановщик должен:

1. Внимательно осмотреть рабочую зону и ее положе-

           ние относительно ЛЭП.

7.4. Защита от опасного приближения к ЛЭП

Защита от опасного приближения к ЛЭП позволяет:
– своевременно обнаружить ЛЭП;

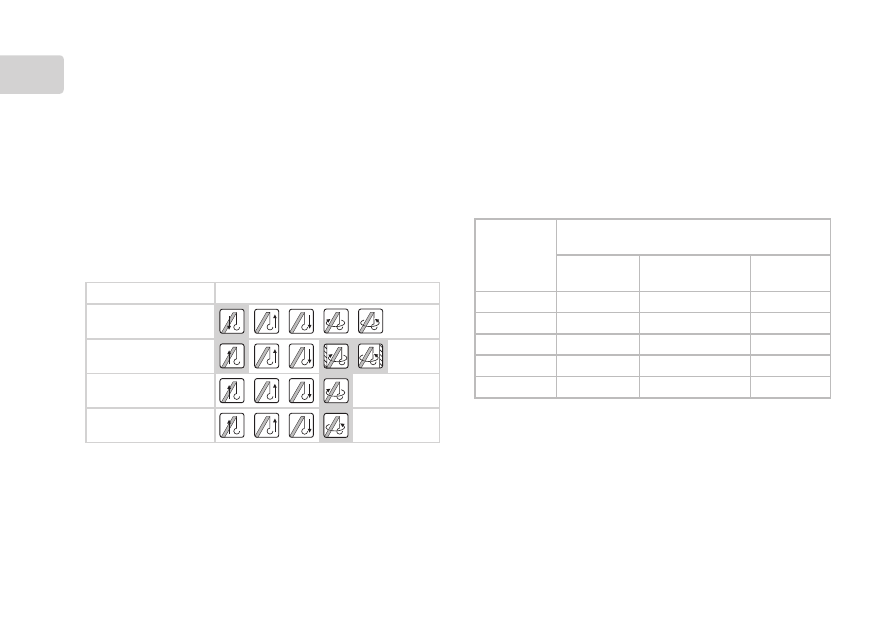

Таблица 2. Разрешенные движения при срабатывании
ограничений «Координатная защита»

Серым цветом обозначены предпочтительные движения,

выполнение которых позволяет безопасно вывести стрелу

из запрещенной зоны.

Причина блокировки

Разрешенные движения

«Потолок»

«Стена»

«Поворот влево»

«Поворот вправо»

RU

15

1. Работа крана вблизи ЛЭП без наряда-допуска

    запрещена!

2. Защита от ЛЭП не во всех случаях может предот-

    вратить опасное приближение крюковой обоймы,

    грузового каната и длинномерного груза к ЛЭП.

    Поэтому прибор безопасности не должен использо-

    ваться как рабочее средство для остановки меха-

    низмов крана.

3. Расстояние, при котором срабатывают предвари-

    тельная сигнализация и защита от ЛЭП, зависит

    от факторов окружающей среды (температура,

    влажность воздуха и т.п.).

4. Прибор безопасности не защищает от ЛЭП постоян-

    ного тока и приближения к электрическим кабелям.

5. Необходимо соблюдать законодательно установ-

    ленные Правила электробезопасности. При созна-

    тельном нарушении этих правил, защита от пора-

    жения электрическим током не обеспечивается.

ввести координатную защиту.
Продолжать  работу  без  опасного  приближения
к ЛЭП.

7.5. Регистратор параметров
Память регистратора параметров состоит из трех об-

ластей, предназначенных для хранения:

– оперативной информации;
– информации о перегрузках крана;
– долговременной информации.

Оперативная информация и информация о перегрузках

состоит из набора записей. Одна запись включает в себя:

– дату и время записи;
– массу груза;
– степень загрузки крана;
– максимально допустимую массу груза для текущего

           вылета;

– угол наклона стрелы;
– угол наклона гуська;
– длину стрелы;
– длину гуська;
– вылет;
– высоту подъема оголовка стрелы;
– угол поворота платформы крана;
– информацию о сработавших ограничениях;
– состояние дискретных входов и выходов;
– факты принудительного снятия ограничения.
Записи оперативной информации производятся с пе-

риодом от 1 до 25 секунд. Период записи зависит от степе-

Определить  тип  и  расположение  высоковольтной
линии электропередачи.
Снять блокировку крана, для этого необходимо вы-
брать один из следующих вариантов действий:
выбрать следующий диапазон ЛЭП. Для этого нужно
перейти  в  главное  меню  нажатием  кнопки  17,  вто-
рым нажатием кнопки 17 перейти к выбору диапа-
зона ЛЭП, третьим нажатием кнопки 17 переключить
прибор на следующий диапазон;
удерживая  кнопку  18,  вывести  стрелу  из  опасной
зоны;

2.

3.

а)

б)

в)
4.

RU

ни загрузки крана. При максимальной загрузке крана пе-
риод минимальный, при минимальной загрузке крана —
максимальный.

Записи информации о перегрузках производятся один

раз за цикл, при этом:

– степень загрузки крана должна быть более 100%;
– сохраняется информация, соответствующая макси-

           мальной степени загрузки крана в течение цикла.

Долговременная информация включает в себя:
– общую наработку крана в моточасах;
– суммарное число рабочих циклов;
– статистику поднятых грузов;
– характеристическое число;
– номер крана и номер прибора безопасности;
– дату установки прибора безопасности на кран.
Для считывания РП необходимо (рисунки 10 и 11):

нажатием кнопки 21 выбрать пункт меню «Экспорт
РП», нажать кнопку 17;
вставить карту памяти типа SD (Secure Digital) в блок
индикации (при этом автоматически начинается за-
пись данных регистратора параметров в файл с рас-
ширением .bbk);
дождаться появления на дисплее сообщения «дан-
ные  записаны»,  извлечь  карту  из  блока  индикации,
вставить в устройство для считывания (Card Reader);
в папке с записанными файлами запустить програм-
му Rezonans LogConverter, результатом работы про-
граммы станут файлы с расширением .bbi.

Рисунок 10. Передача данных на ПК



Датчики

  >Экспорт РП

21

17

 Вставьте

 карту памяти

Рисунок 11. Запись данных регистратора параметров

16

Обработка и распечатка данных регистратора произ-

водится  согласно  руководству  пользователя  программы
Rezonans LogSystem. Последние версии программ можно
скачать на сайте www.rez.ru.

7.6. Тестирование составных частей
В  ходе  работы  ОГМ240  автоматически  тестирует  со-

ставные  части,  при  обнаружении  неисправности  все
механизмы  крана  блокируются,  на  дисплей  выводится
соответствующее  информационное  сообщение.  Пере-
ключение информационных сообщений осуществляется
кнопкой 15.

–

–

–

–

RU

17

8. Возможные неисправности

    и методы их устранения

При отказе ОГМ240 необходимо:

проверить  блоки  и  датчики  на  отсутствие  механи-
ческих повреждений;
проверить  исправность  электрических  соединений
датчиков и блока индикации, состояние электричес-
ких  разъемов  составных  частей  прибора  безопас-
ности;
заменить  или  отремонтировать  отказавший  блок
или датчик ОГМ240.

Во избежание повреждения жгутов и соединитель-
ных кабелей запрещается снимать блок
индикациии и датчики при подсоединенных жгутах.

Работы по устранению неисправностей прибора
безопасности могут выполнять только наладчики
приборов безопасности сервисных центров
компании «Резонанс».

–

–

–

Перечень наиболее распространенных неисправностей

ОГМ240:

Описание

неисправности

Вероятная

причина

Способ

устранения

ОГМ240

не включается.

Поврежден

кабель питания

Заменить или от-

ремонтировать

прибора безопас-

ности, короткое

замыкание (КЗ)

или обрыв

в цепи питания.

поврежденный

кабель. Устра-

нить замыкание

или обрыв

в цепи питания.

ОГМ240

включается,

на дисплее

отображается

«Нет ответа».

Датчик «не отве-

чает» (отсутствие

датчика, обрыв

или КЗ в кабеле

датчика).

Неисправен

датчик.

Устранить обрыв

или КЗ в кабеле.

Заменить или от-

ремонтировать

датчик.

ОГМ240 не пе-

реходит в ра-

бочий режим,

на дисплее

отображается

«Неисправен

регистратор».

Отказ микросхем

для хранения дан-

ных регистратора

параметров.

Заменить или от-

ремонтировать

блок индикации.

Произвести на-

стройку прибора

безопасности.

ОГМ240 не пе-

реходит в ра-

бочий режим,

на дисплее

отображается

«Неисправны

часы».

Отказ микросхем

реального време-

ни регистратора

параметров.

Заменить или от-

ремонтировать

блок индикации.

Произвести на-

стройку прибора

безопасности.

ОГМ240 не пе-

реходит в ра-

бочий режим,

на дисплее

Замыкание муль-

типлексной линии

связи на массу

крана.

Устранить за-

мыкание линии

связи на массу.
