ОГМ240-30. Прибор безопасности. Руководство по эксплуатации - часть 1

RU

Прибор  безопасности

ОГМ240-30

РЭ-45361800430090310-RU

Руководство

по эксплуатации

RU

3

Содержание

1. Введение  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 4

2. Меры безопасности .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 4

3. Описание и работа составных частей  .  .  .  .  .  .  .  .  .  .  . 5

4. Расположение кнопок и элементов индикации   .  .  .  . 6

5. Подготовка к работе   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 9

6. Порядок работы   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 10

7. Описание выполняемых функций   .  .  .  .  .  .  .  .  .  .  .  .  . 11

7.1. Ограничение грузоподъемности крана   .  .  .  .  .  . 11
7.2. Ограничение рабочих движений
       механизмов подъема (опускания)
       стрелы и груза в крайних положениях  .  .  .  .  .  .  . 11
7.3. Координатная защита .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 12
7.4. Защита от опасного приближения
        к линии электропередачи  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 14
7.5. Регистратор параметров  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 15
7.6. Тестирование составных частей  .  .  .  .  .  .  .  .  .  .  . 16

8. Возможные неисправности и методы
    их устранения .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 17

9. Техническое обслуживание    .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 18

9.1. Общие указания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 18
9.2. Виды и периодичность технического
        обслуживания .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 18
9.3. Порядок технического обслуживания  .  .  .  .  .  .  . 19

10. Проверка с контрольными грузами .  .  .  .  .  .  .  .  .  .  .  . 22

11. Проверка защиты от опасного приближения
       к линии электропередачи  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 23

12. Маркировка и пломбирование .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 25

13. Правила хранения и транспортирования .  .  .  .  .  .  .  . 25

14. Настройка .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 26

14.1. Установка даты и времени  .  .  .  .  .  .  .  .  .  .  .  .  .  . 27
14.2. Выбор типа крана, ввод даты установки .  .  .  .  . 27
14.3. Выбор длины стрелы .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 28
14.4. Выбор длины гуська .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 28
14.5. Настройка датчика азимута   .  .  .  .  .  .  .  .  .  .  .  .  . 28
14.6. Задание коэффициента для определения
          вылета .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 28
14.7. Настройка определения массы груза .  .  .  .  .  .  . 29
14.8. Ввод номера прибора и номера крана  .  .  .  .  .  . 30

Приложения   .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  .  . 32

RU

4

1. Введение

Настоящее руководство по эксплуатации распростра-

няется на прибор безопасности ОГМ240-30 (далее — при-
бор безопасности или ОГМ240).

Прибор  безопасности  предназначен  для  установки

на стреловые дизель-электрические краны.

ОГМ240  обеспечивает  защиту  крана  от  перегрузки

и  опрокидывания  при  подъеме  груза,  от  повреждения
крана при работе в стесненных условиях, от столкновения
механизмов  крана  с  проводами  линии  электропередачи
(далее  —  ЛЭП),  а  также  регистрацию  линейных  и  нагру-
зочных параметров крана в реальном времени.

В  настоящем  документе  изложены:  выполняемые

функции ОГМ240, порядок его настройки, порядок рабо-
ты,  указания  по  техническому  обслуживанию,  способы
устранения харак терных неисправностей, правила хране-
ния, упаковки и транспортирования. Состав и технические
характеристики прибора безопасности приведены в пас-
порте ОГМ240-30.

В связи с постоянной работой по совершенствованию

конструкции  и  улучшению  эксплуатационных  качеств
прибора безопасности несущественные изменения конс-
трукции  ОГМ240  могут  быть  не  отражены  в  настоящем
руководстве.

Все  замечания  и  предложения  по  конструкции,  об-

служиванию и эксплуатационной документации прибора
безопасности  просим  направлять  в  адрес  предприятия-
изготовителя.

2. Меры безопасности

Наличие  прибора  безопасности  не  снимает  ответст-

венности  с  крановщика  в  случае  опрокидывания  крана,
разрушения его конструкций или иных аварий.

ОГМ240  должен  использоваться  только  как  прибор

безопасности  или  ограничитель,  отключающий  движе-
ния  крана  при  ошибках  крановщика.  Крановщик  в  каж-
дом конкретном случае должен убедиться в том, что при
подъеме данного груза не произойдет превышения грузо-
подъемности крана.

Запрещается:
предпринимать попытки поднять груз, превышаю-
щий допустимую грузоподъемность крана
на данном вылете, несмотря на наличие ОГМ240;
использовать прибор безопасности в качестве
весов или измерителя силы, в том числе при отрыве
закрепленных грузов;
проводить сварочные работы при установленном
приборе безопасности;
эксплуатировать ОГМ240 при поврежденных
пломбах и (или) при наличии механических
повреждений любых составных частей ОГМ240,
включая соединительные жгуты.

–


–

–

–

RU

5

3. Описание и работа составных

частей

В состав прибора безопасности ОГМ240 входят:
– блок индикации;
– блок входов и нагрузок;
– датчик угла наклона стрелы;
– датчик положения поворотной платформы;
– датчик опасного приближения к ЛЭП, совмещенный

           с датчиком угла наклона гуська.

Составные  части  прибора  безопасности  соединены

между  собой  однопроводной  цифровой  линией  связи.
Структурная  схема  ОГМ240  приведена  на  рисунке  1.  Со-
единение выполнено по сетевой топологии типа «звезда»
с одним центральным устройством. В ОГМ240 в качестве
центрального устройства используется блок индикации.

Блок индикации (БИ) по цифровой линии связи полу-

чает информацию от датчика усилия, угла наклона стре-
лы, угла наклона гуська, азимута, опасного приближения
к ЛЭП и блока входов и нагрузок. Обрабатывая эту инфор-
мацию,  блок  индикации  определяет  нагрузочные  и  ли-
нейные параметры крана и, в случае превышения допус-
тимых пределов, формирует блокирующие сигналы.

Блок индикации содержит: средства для отображения

параметров  крана  и  сработавших  ограничений,  кнопки
для  выбора  конфигурации  оборудования  крана,  ввода
ограничений  «координатной  защиты».  При  достижении
предельных  значений  определяемых  параметров  блок
индикации формирует предупредительный звуковой сиг-

нал.  Блок  индикации  содержит  регистратор  параметров
работы крана.

Блок входов и нагрузок (БВН) предназначен для обра-

ботки переключателя «главный — вспомогательный подъ-
ем», а также по сигналам блока индикации БВН разрывает
цепи  управления  механизмами  крана  при  перегрузке,

Рисунок 1. Структурная схема ОГМ240

RU

срабатывании  координатной  защиты  или  включении  ог-
раничения по предельному подъему крюка.

Датчик  приближения  к  ЛЭП  определяет  величину

напряженности электрического поля и обрабатывает сиг-
налы с датчиков предельного подъема крюка.

6

4. Расположение кнопок

    и элементов индикации

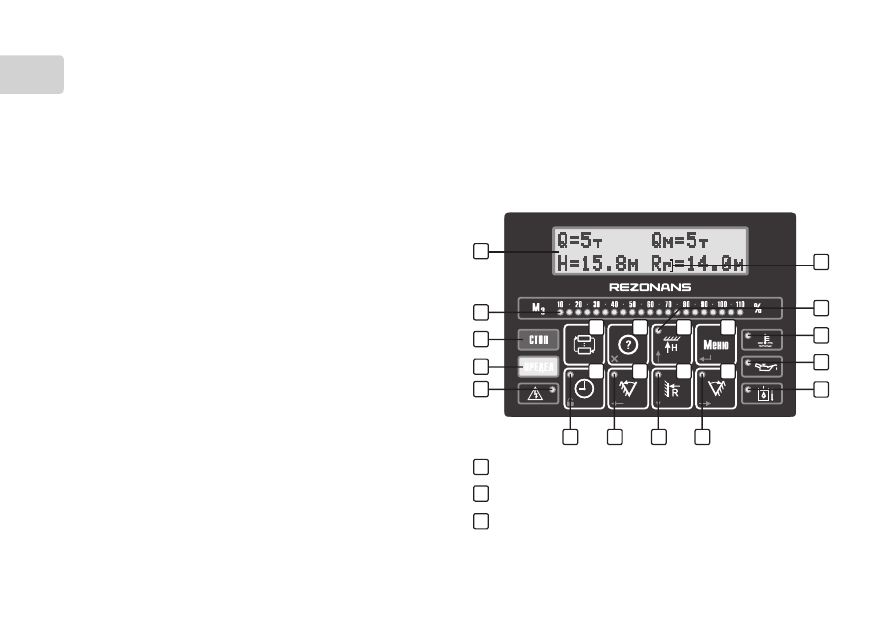

Внешний вид лицевой панели блока индикации серии

БИ04,  назначение  кнопок  и  элементов  индикации  пред-
ставлены на рисунке 2.

Рисунок 2. Лицевая панель блока индикации БИ04

9

8

7

6

21

20

19

18

17

16

15

14

10

11

12

13

22

5

4

3

2

1

Жидкокристаллический дисплей.

Индикатор степени загрузки крана.

Индикатор  «Стоп»  включен  при  срабатывании  одного

из ограничений ОГМ240.

3

2

1

RU

7

Индикатор «Предел» включен при приближении к од-

ному из ограничений ОГМ240, выключается при вклю-

чении индикатора «Стоп».
Индикатор «ЛЭП»:
включен в мигающем режиме совместно с индикато-

ром «Предел» при приближении к опасному расстоя-

нию до линии электропередачи;
включен  в  мигающем  режиме  совместно  с  индика-

тором  «Стоп»  при  достижении  опасного  расстояния

до ЛЭП.
Индикатор возможности снятия блокировки меха-

низмов крана.
Индикатор «Поворот влево»:
постоянно включен при введенном ограничении «По-

ворот влево»;
включен в мигающем режиме совместно с индикато-

ром  «Предел»  при  приближении  к  ограничению  «По-

ворот влево»;
включен в мигающем режиме совместно с индикато-

ром «Стоп» при срабатывании ограничения «Поворот

влево».
Индикатор «Стена»:
постоянно включен при введенном ограничении «Сте-

на»;
включен в мигающем режиме совместно с индикато-

ром «Предел» при приближении к ограничению «Сте-

на»;

–



–





–

–



–



–

–

включен в мигающем режиме совместно с индикато-

ром  «Стоп»  при  срабатывании  ограничения  «Стена»

или при достижении максимального вылета.

Индикатор «Поворот вправо»:

постоянно включен при введенном ограничении «По-

ворот вправо»;

включен  в  мигающем  режиме  совместно  с  индикато-

ром «Предел» при приближении к ограничению «Пово-

рот вправо»;

включен в мигающем режиме совместно с индикато-

ром «Стоп» при срабатывании ограничения «Поворот

вправо».

                Не используются в данной модификации.

Индикатор «Потолок»:

постоянно включен при введенном ограничении «По-

толок»;

включен в мигающем режиме совместно с индикато-

ром  «Предел»  при  приближении  к  ограничению  «По-

толок»;

включен в мигающем режиме совместно с индикато-

ром «Стоп» при срабатывании ограничения «Потолок»

или при достижении минимального вылета.

Кнопка  «Индикация»  позволяет  выводить  на  дисп-

лей нагрузочные и линейные параметры крана (пос-

ледователным нажатием выбирать требуемую группу

параметров);

–



–

–



–



–

–



–

10 11 12

9

13

14

5

4

6

7

8

RU

8

Кнопка «Помощь» позволяет:
выводить  на  дисплей  и  переключать  информацион-

ные сообщения;
выходить из меню.
Кнопка «Потолок» позволяет:
при длительном удержании вводить/снимать ограни-

чение «Потолок»;
переводить курсор на верхнюю строку меню;
увеличивать значение изменяемого параметра;
увеличивать  громкость  встроенного  звукового  сиг-

нала.
Кнопка «Меню» позволяет:
переходить к рабочему меню для изменения диапазо-

на ЛЭП;
переходить  к меню настройки (тумблер «Шунт» в по-

ложении «вкл.»).
Кнопка «Часы» позволяет:
выводить на дисплей текущее время и дату;
при удержании, если индикатор      включен, снимать

блокировку определенных  механизмов крана в зави-

симости от сработавшего ограничения;
при удержании, если индикатор      выключен, выво-

дить долговременную информацию.

–

–

–

–
–
–

–

–

–
–



–

17

18

21

22

Кнопка «Поворот влево» позволяет при длительном

удержании  вводить/снимать  соответствующее  огра-

ничение.
Кнопка «Стена» позволяет:
при длительном удержании вводить/снимать ограни-

чение «Стена»;
переводить курсор на нижнюю строку меню;
уменьшать значение изменяемого параметра;
уменьшать громкость встроенного звукового сигнала.
Кнопка «Поворот вправо» позволяет при длительном

удержании  вводить/снимать  соответствующее  огра-

ничение.
Индикатор положения переключателя  «Главный —

вспомогательный  подъем»:  «с»  (стрела)  —  главный

подъем, «г» (гусек) — вспомогательный подъем.

20

19

15

16

–

–
–
–

6

6

RU

9

5. Подготовка к работе

Подготовка прибора безопасности к работе произво-

дится в следующей последовательности:

1. При  пониженных  температурах  окружающей  сре-

           ды (ниже 0 °С), перед эксплуатацией прибора безо-
        пасности рекомендуется прогреть воздух в кабине
            крана.

2. Включить напряжение питания.
3. Убедиться в запуске тестового режима, проконтро-

        лировать включение всех светодиодных индикато-
            ров на лицевой панели блока индикации.

4. При  обнаружении  неисправности  включится  крас-

          ное табло «Стоп». По нажатию кнопки 15 выводится
            описание неисправности.

5. Проверить  правильность  установки  типа  грузоза-

            хватного органа.

Для выбора типа грузозахватного органа необходимо

(рисунок 3):

– нажатием кнопки 17 перейти в главное меню;
– кнопками 16, 20 выбрать пункт меню: «Исполнение»;

– нажать кнопку 17;
–  последовательным  нажатием  кнопки  17  выбрать

           требуемое исполнение.

Исполнение:

с крюком

Рисунок 3. Выбор типа грузозахватного органа

17

16
20
