Errevi catalogo generale (2017) - 12

176

3 -

712703

712767

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

177

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

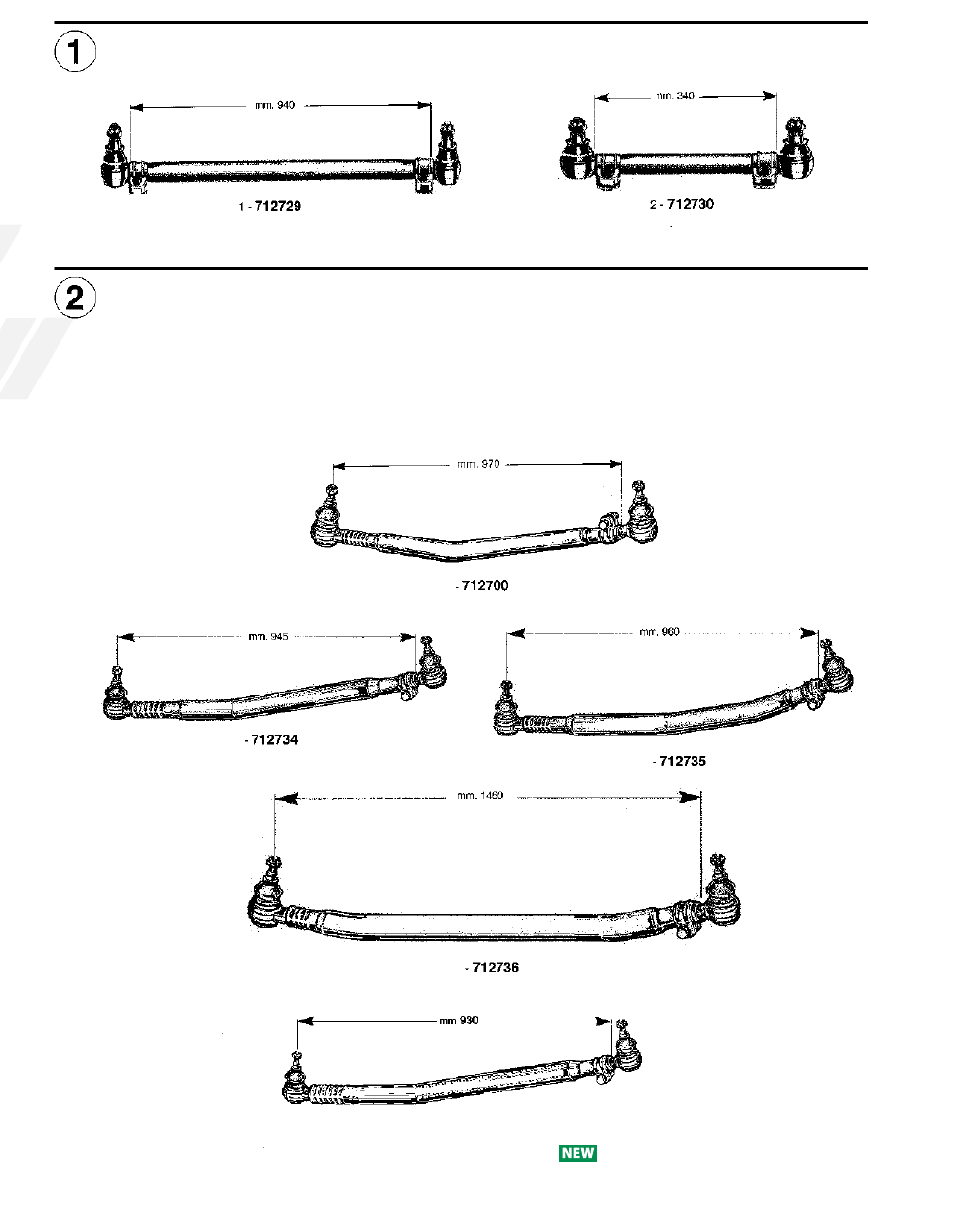

tirAnti longitudinAli / DRAg LINKS

AStrA

1 712729 Tirante longitudinale completo / Drag link

l tubo =

940 mm

HD7

HD8 (4x2 - 6x4 - 8x4)

165163

2 712730 Tirante longitudinale completo / Drag link

l tubo =

340 mm

HD8 (8x4)

180649

dAf

3 712703 Tirante longitudinale completo / Drag link

l = 820 mm F2300 - F2800 - F3300 - F3600

94029

4 712700 Tirante longitudinale completo / Drag link

l = 970 mm 85FA - 85FT - 95FA - 95FT - 95XF

94038

5 712734 Tirante longitudinale completo / Drag link

l = 945 mm XF95 - 95XF

1291060

1351734

1385499

6 712735 Tirante longitudinale completo / Drag link

l = 960 mm 95XF

1291048

1351735

1385500

7 712736 Tirante longitudinale completo / Drag link

l = 1460 mm CF75 - CF85

XF95 - XF105 - 95XF

1297572

1361155

8 712767 Tirante longitudinale completo / Drag link

l = 930 mm CF85 - XF95 - XF105

1395994

AStrA - dAf

178

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

179

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

fiAt

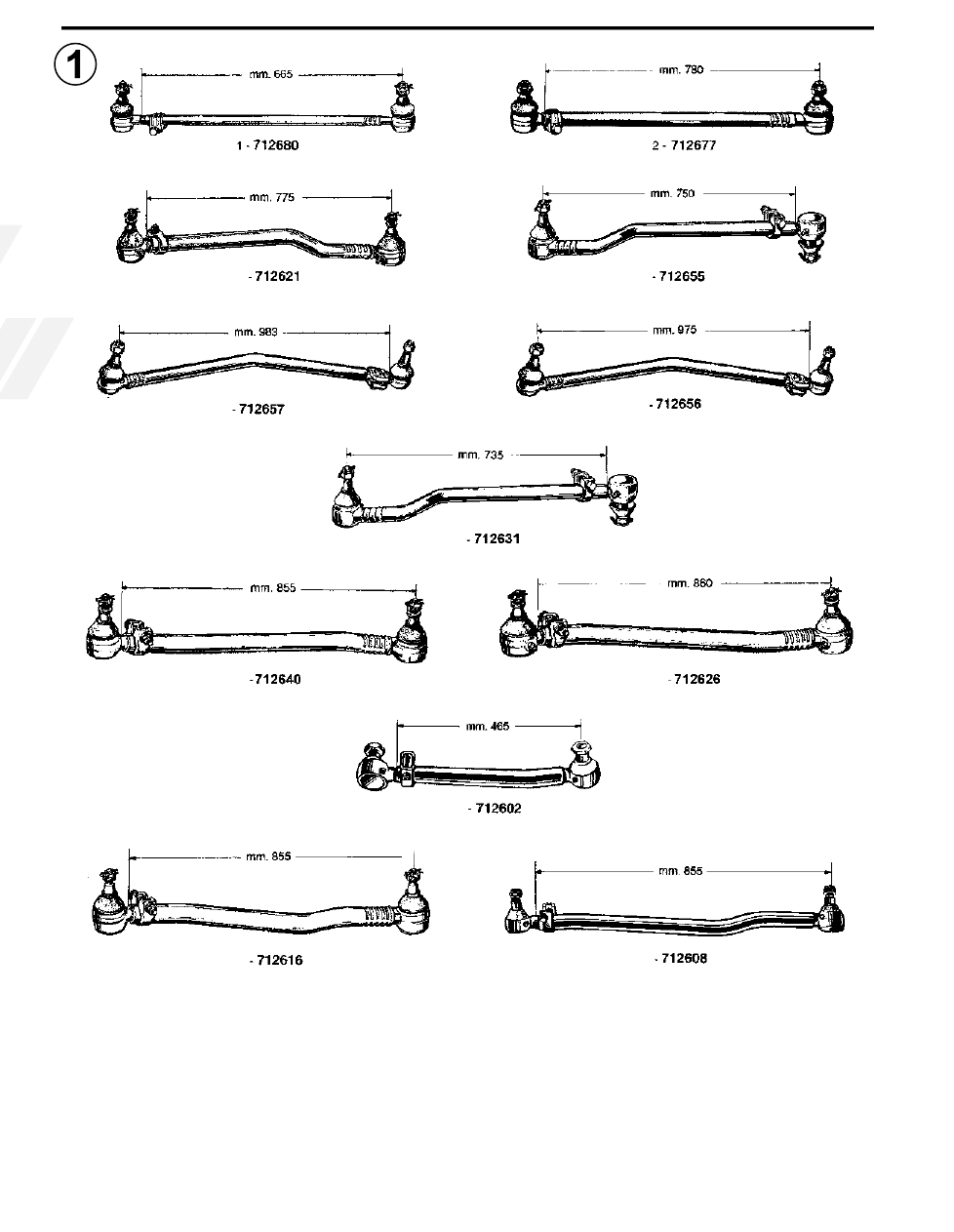

1 712680 Tirante completo / Drag link

l = 665 mm 35NC/ 40NC/ 45NC/ 49NC

OM35 - OM40 - OM45 - OM50 U.T.

8557536

2 712677 Tirante completo / Drag link

l = 780 mm 65NC - 65NC/60 - 70NC - 75NC

OM65 - OM65/60 - OM70 - OM75

8558532

8558541

3 712621 Tirante completo / Drag link

l = 775 mm 645/650N2 - N3 - 655N1

662N2/N3 - 100NC - 110NC e der.

4626917

4665085

4 712655 Tirante completo-veicoli c/servosterzo

Drag link (power-steering)

l = 750 mm 100NC - 110NC e derivati

4665209

5 712657 Tirante completo-veicoli c/cabina ribaltabile

Drag link (tilting cab)

l = 983 mm 100NC - 110PC

OM110 - OM110P

61591070

61595957

6 712656 Tirante completo-veicoli c/cabina ribaltabile

Drag link (tilting cab)

l = 975 mm 130NC/ NR/ NT - OM130/ R/ T

61590824

61595960

7 712631 Tirante completo G.S.-veicoli c/cabina fissa

Drag link LHD (fixed cab)

l = 735 mm 673 - 130NC/ NR/ NT

4665501

8 712640 Tirante completo G.S. / Drag link LHD

l = 855 mm 684 e derivati - 160NC/ NT

OM160 - OM160T

4666993

4733752

9 712626 Tirante completo / Drag link

l = 860 mm 684 e derivati - 160 e derivati

4666991

4733704

10 712602 Tirante completo assale ant. (testa registrabile)

Drag link, front axle (adjustable ends)

l = 465 mm 690 - 691 - 180NC

4520694

4669091

11 712616 Tirante completo / Drag link

l = 855 mm 619N1 - 697 - 300PC

4624032

4732546

12 712608 Tirante completo G.S. / Drag link LHD

l = 855 mm 619N1 - 697 - 300PC

4667156

4732549

fiAt

180

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

181

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

iveco

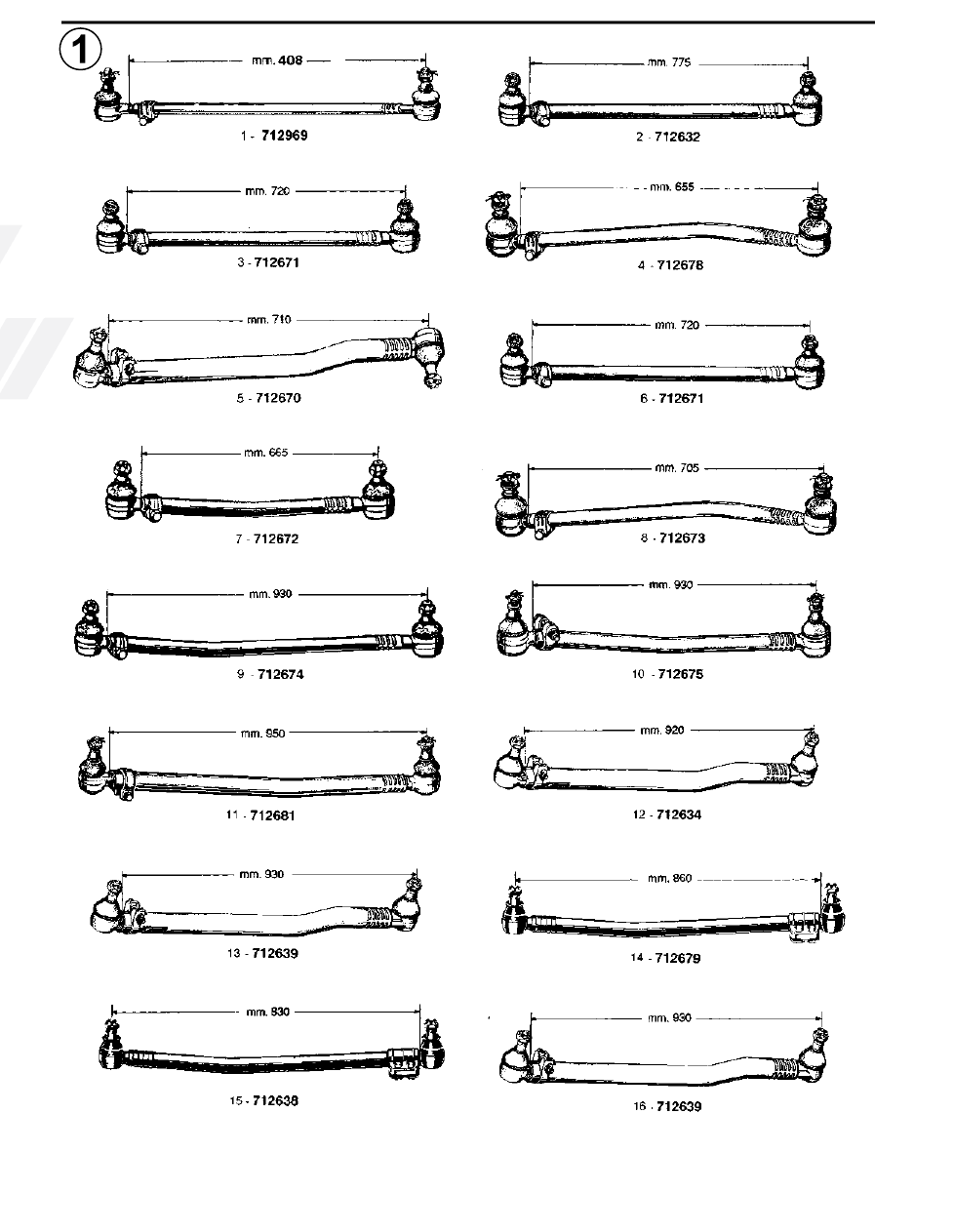

1 712969 Tirante completo / Drag link

l = 408 mm 30.8 - 35.8 - 40.8 DAILY DUTY

8582023

2 712632 Tirante completo / Drag link

l = 775 mm 50NC - 55NC - 50.8/F8 - 50.9/F9

50.10/F10 - 50.9Z - 55.8/F8

55.9/F9 - 55.10/F10 - 60.8/F8

60.10/F10 - 60.11 TURbO Z

65.10/F10 - 70.10/F10 - 75.10/F10

80.13/F13 - 90.13/F13

8558522

8559559

3 712671 Tirante completo senza servosterzo (cabina ribaltabile)

Drag link w/o power-steering (tilting cab)

l = 720 mm 50.9Z - 60.11 TURbO Z

65.12 TURbO Z - 79.12 TURbO Z

8591219

(ex 8590443)

4 712678 Tirante completo con servosterzo (cabina ribaltabile)

Drag link with power-steering (tilting cab)

l = 655 mm 50.9Z - 60.10/F10

60.11 TURbO Z - 75.10/F10

79.10/F10 - 79.12 TURbO Z

79.13/F13 - 79.14 - 79.14 Z

90.13/F13

8570528

5 712670 Tirante completo con servosterzo (cabina fissa)

Drag link with power-steering (fixed cab)

l = 710 mm 50.10/F10 - 60.10/F10 - 65.10/F10

65.9Z - 90.13/F13

8567618

6 712671 Tirante completo con servosterzo (cabina ribaltabile)

Drag link with power-steering (tilting cab)

l = 720 mm 60.10/F10 - 75.10/F10 - 79.10/F10

79.13/F13 - 90.13/F13

8564248

7 712672 Tirante completo / Drag link

l = 665 mm 95.14 - 95.14Z

109.14 (2

Serie) - 109.14Z

8590435

8 712673 Tirante completo (2

Serie) con servosterzo (cabina ribaltabile)

Drag link with power-steering (tilting cab)

l = 705 mm 100.13/F13

8573757

9 712674 Tirante completo / Drag link

l = 930 mm 115.14 - 115.17 - 135.14/ .17

4773359

10 712675 Tirante completo / Drag link

l = 930 mm 145.17

4815933

11 712681 Tirante completo / Drag link

l = 950 mm 165.24 - 175.17/ .24

4834041

(ex 4793166)

12 712634 Tirante completo / Drag link

l = 920 mm 160.26/ .26T - 170/190F26/ F35

4715615

13 712639 Tirante completo / Drag link

l = 930 mm 180.24/ .26 - 190i26/ i35

190.30/ .38 (1

Serie)

240.30P/ .38P

4747961

(ex 4747960)

14 712679 Tirante completo / Drag link

l = 860 mm 190.26H/ .30H

260.26H/ .30H/ .35H

330.26H/.35H - 330.30H (1

Serie)

330.36 (1

Serie)

42042950

42043912

15 712638 Tirante completo / Drag link

l = 830 mm 330F26/ F35 - 330.30H (2

Serie)

330.36 (2

Serie)

42001326

16 712639 Tirante completo / Drag link

l = 930 mm 190.26/ .26T U.T.

190.30/ .38 e deriv. U.T.

190.33/ .36/ .42/ .48 - 240.48

TURbOSTAR

190.24/ .26/ .30 - 240.26 - 260.32

TURbOTECH

4747961

(ex 4747960)

iveco

182

3 -

712937

4 -

712900

6 -

712731

5 -

712901

7 -

712904

9 -

712940

11 -

712733

13 -

712931

15 -

712724

17 -

712903

18 -

712940

16 -

712732

14 -

712933

12 -

712932

10 -

712903

8 -

712732

1 -

712757

2 -

712758

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

183

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

iveco

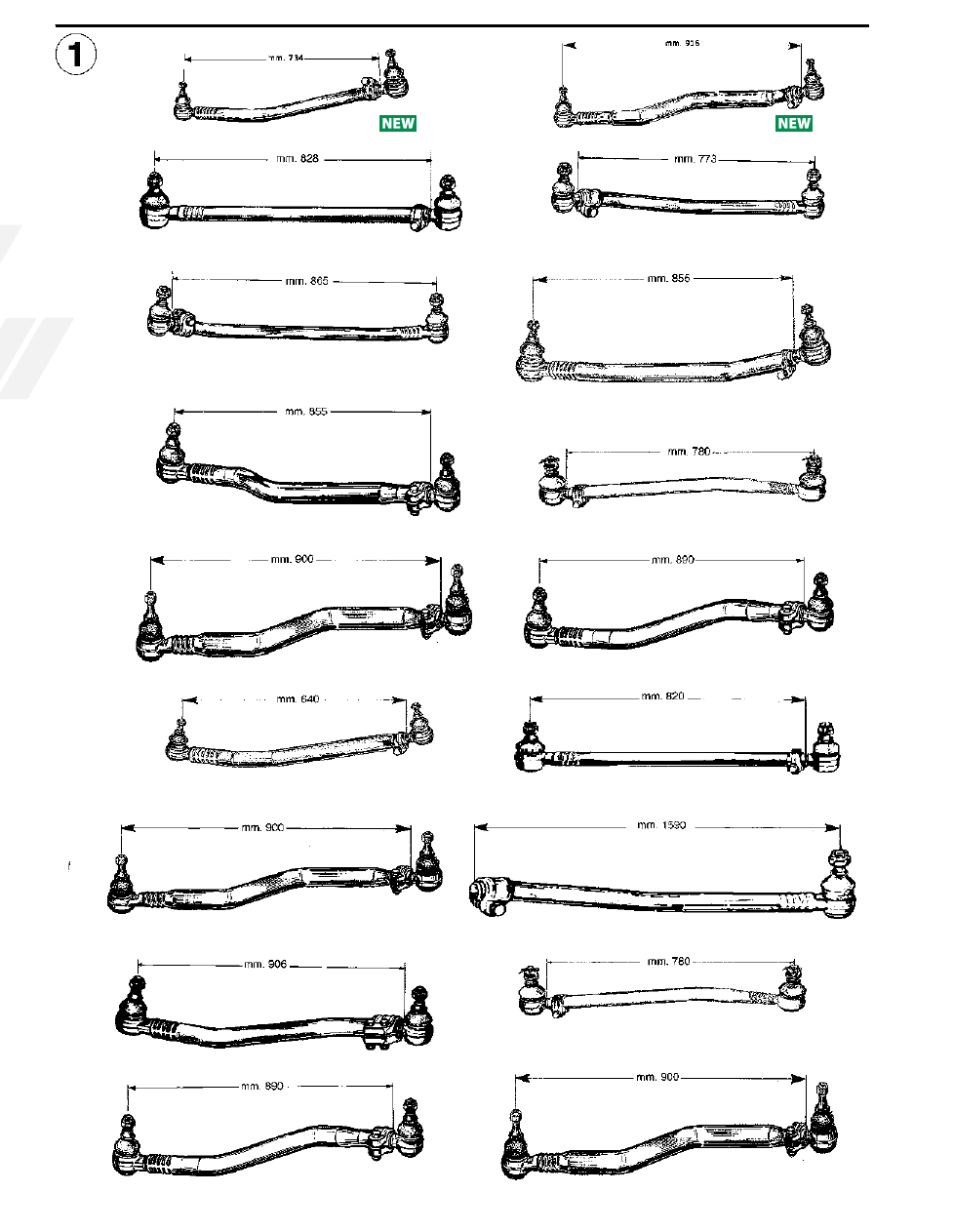

1 712757 Tirante longitudinale completo / Drag link

l = 734 mm eurocArgo

120E18/E21 - 120EL17/EL21

500324282

2 712758 Tirante longitudinale completo / Drag link

l = 916 mm eurocArgo

95E15/E21 - 135E18/E23

eurocArgo “tector”

100E18/E21 - 140E18/E24 - 150E24

98473328

3 712937 Tirante longitudinale completo / Drag link

l = 828 mm eurocArgo

80E21-90E21-100E21-120E24-170E23

eurocArgo “tector”

75E18 - 80E18/E21 - 90E18/E21

100E18/E21/E22 - 120E18/E24/

E25/E28 - 130E18/E24/E28

140E18/E21 - 260E28 - 320E28

98469650

98449025

4 712900 Tirante longitudinale completo / Drag link

l = 773 mm eurocArgo

60E10/E12/E14 - 65E10/E12/E14

75E10/E12/E14/E15 - 80E15/E18/

E21 - 100E15/E18/E21 - 180E21T

eurocArgo “tector”

75E13/E15/E17/E18 - 100E17/E18/E21

98402544

98467459

5 712901 Tirante longitudinale completo / Drag link

l = 865 mm eurocArgo

120E15/E18/E23 - 130E15/E18/

E23 - 150E15/E18/E23/E27R

260E23T - 280E23T - 320E27T

eurocArgo “tector”

130E18/E24/E28 - 150E18/E24/E28

320E28T

4854874

6 712731 Tirante longitudinale completo / Drag link

l = 855 mm eurocArgo “tector”

140E18 - 150E30 - 160E21/E22/

E24/E25/E28 - 180E22

504049893

7 712904 Tirante longitudinale completo / Drag link

l = 855 mm eurotecH

98446354

8 712732 Tirante longitudinale completo / Drag link

l = 780 mm eurotecH

400E34/E38/E42

euroStAr

400E38/E42/E47

41016961

(ex 41017269)

9 712940 Tirante longitudinale completo / Drag link

l = 900 mm eurotecH “curSor”

190E31/E35/E39

euroStAr “curSor”

190E39/E43

500397738

10 712903 Tirante longitudinale completo / Drag link

l = 890 mm eurotecH - euroStAr -

eurotrAKKer

eurotecH “curSor”

euroStAr “curSor”

eurotrAKKer “curSor”

41005463

(ex 8131582)

11 712733 Tirante longitudinale completo / Drag link

l = 640 mm eurotrAKKer

410E42

41016964

(ex 41005466

- 41017272)

12 712932 Tirante longitudinale completo / Drag link

l = 820 mm 340E34/E37/E42 eurotrAKKer

410E37/E42

}

340E35/E38/E44 eurotrAKKer

410E35/E38/E44/E48

}

“curSor”

41028269

13 712931 Tirante longitudinale completo / Drag link

l = 900 mm 190E30/E31/E34/E37/E42

260E34/E37/E42

330E34/E37

}

eurotrAKKer

400E31/E37/E42

410E42

180E24-190E31/E35 eurotrAKKer

380E35-410E42

}

“curSor”

41005475

(ex 41006093)

14 712933 Tirante collegamento 1°-2° asse -SENZA FORCELLA- / Drag link

l =1590 mm 340E34/E37/E42 eurotrAKKer

410E37/E42

}

340E35/E38/E44 eurotrAKKer

410E35/E38/E44/E48

}

“curSor”

41032826

15 712724 Tirante longitudinale completo / Drag link

l = 906 mm eurotrAKKer “curSor”

41215165

16 712732 Tirante longitudinale completo / Drag link

l = 780 mm StrAliS

400S40/S43/S48/S54

41016961

(ex 41017269)

17 712903 Tirante completo / Drag link

l = 890 mm StrAliS

41005463

18 712940 Tirante longitudinale completo / Drag link

l = 900 mm StrAliS

500397738

iveco

184

7 -

712760

15 -

712764

STERZ

STEERING

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

185

mAn - mercedeS

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

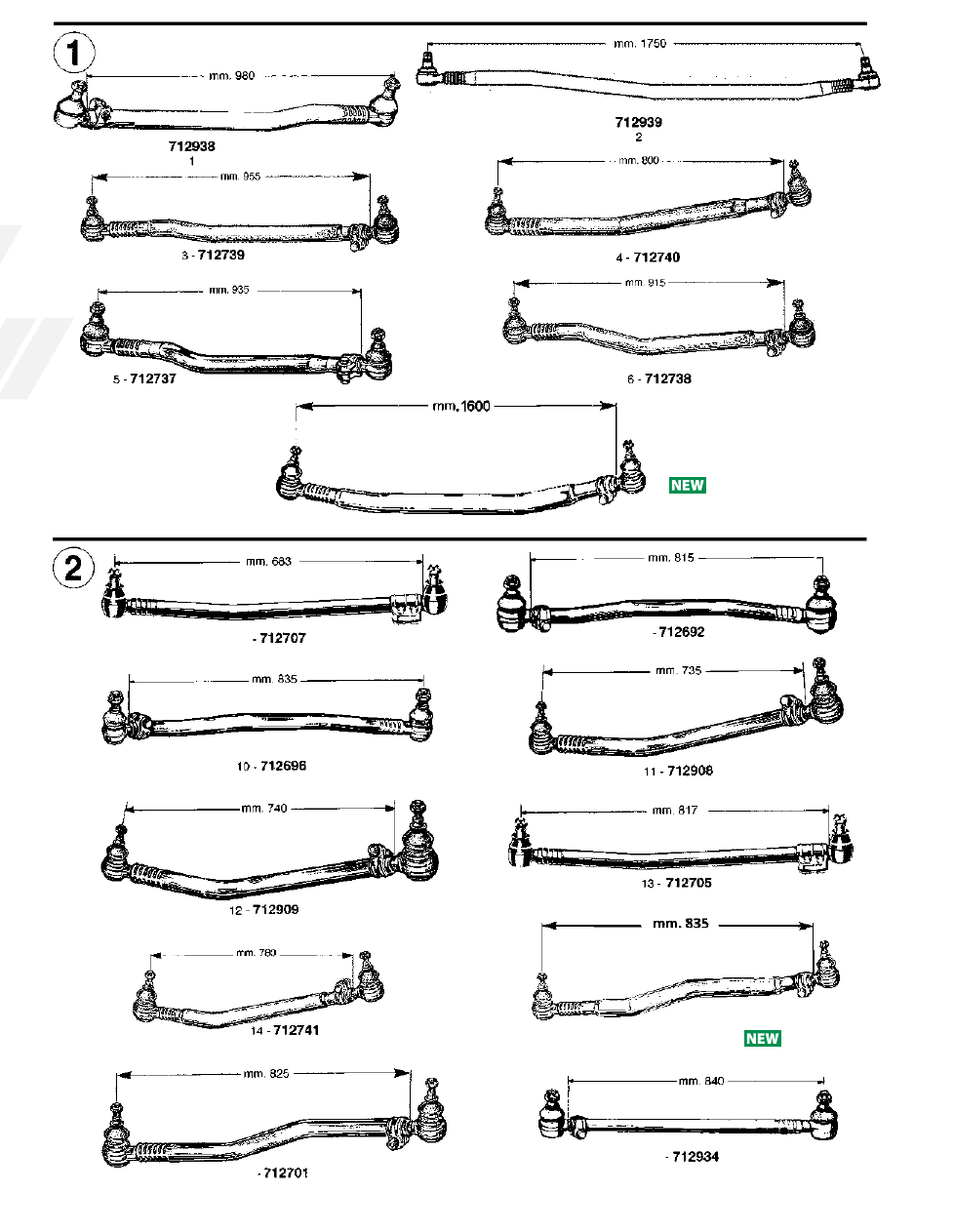

mAn

1 712938 Tirante longitudinale completo / Drag link

l = 980 mm F2000

81466106779

81466106780

81466106782

2 712939 Tirante longitudinale completo / Drag link

l = 1750 mm F2000

81466106790

81466106791

82466106191

3 712739 Tirante longitudinale completo / Drag link

l = 955 mm E2000 - F2000 - F90

81466106721

81466106722

81466106723

4 712740 Tirante longitudinale completo / Drag link

l = 800 mm L2000 - M2000

85466106021

85466106121

85466106140

85466106221

5 712737 Tirante longitudinale completo / Drag link

l = 935 mm TGX - TGA - TGS

81466116096

81466116097

81466116133

81466116197

81466116198

6 712738 Tirante longitudinale completo / Drag link

l = 915 mm TGX - TGA - TGS

81466116135

81466116137

81466116199

81466116200

81466116206

7 712760 Tirante longitudinale completo / Drag link

l=1600 mm TGA - TGS - TGX

81467116785

81467116846

81467116711

81467106934

81467106933

81467106932

mercedeS

8 712707 Tirante longitudinale completo / Drag link

l = 683 mm 814 - 914

6734600205

6734600405

6734600605

6734600805

9 712692 Tirante longitudinale completo / Drag link

l = 815 mm 1626 - 1632 - 1919 - 1922 - 1926

1928 - 1932 - 1933 - 1936 - 1938

2226 - 2232 - 2433 - 2528 - 2536

2626 - 2628 - 2632 - 2635 - 2636

2645 - 3036 - 3332 - 3336

3874600705

3874601405

3874603205

3874603305

10 712696 Tirante longitudinale completo / Drag link

l = 835 mm 1935 - 1944

6204600005

6204602005

6204602805

6204603705

11 712908 Tirante longitudinale completo / Drag link

l = 735 mm 1114 - 1117 - 1120

1314 - 1317 - 1320

6754601005

6754601605

6754602205

6754602805

12 712909 Tirante longitudinale completo / Drag link

l = 740 mm 1314 - 1317 - 1320

6764600105

6764600605

6764601105

6764601505

13 712705 Tirante longitudinale completo / Drag link

l = 817 mm 1626S - 1632S - 1919S - 1926S - 1932S

2026 (6x2 - 6x4) - 2032 (6x2 - 6x4)

2226 (6x2) - 2232S (6x4)

2626S (6x4) - 2632S (6x4)

3874600605

3874604405

3874604505

14 712741 Tirante longitudinale completo / Drag link

l = 780 mm Serie MK - SK

0014602905

0014603005

15 712764 Tirante longitudinale completo / Drag link

l = 835 mm ATEGO - ATEGO 2

9744601205

9744601005

0034604605

3754600005

16 712701 Tirante longitudinale completo / Drag link

l = 825 mm ATEGO - AXOR - ACTROS

0014606705

0004607105

0004607205

17 712934 Tirante longitudinale completo / Drag link

l = 840 mm ATEGO - AXOR - ACTROS

0024604505

0024604605

3754600405

186

9 -

712759

5 -

712725

6 -

712727

7 -

712728

8 -

712708

15 -

712766

18 -

712763

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

187

STERZ

STEERING

mercedeS - niSSAn - renAult

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

mercedeS

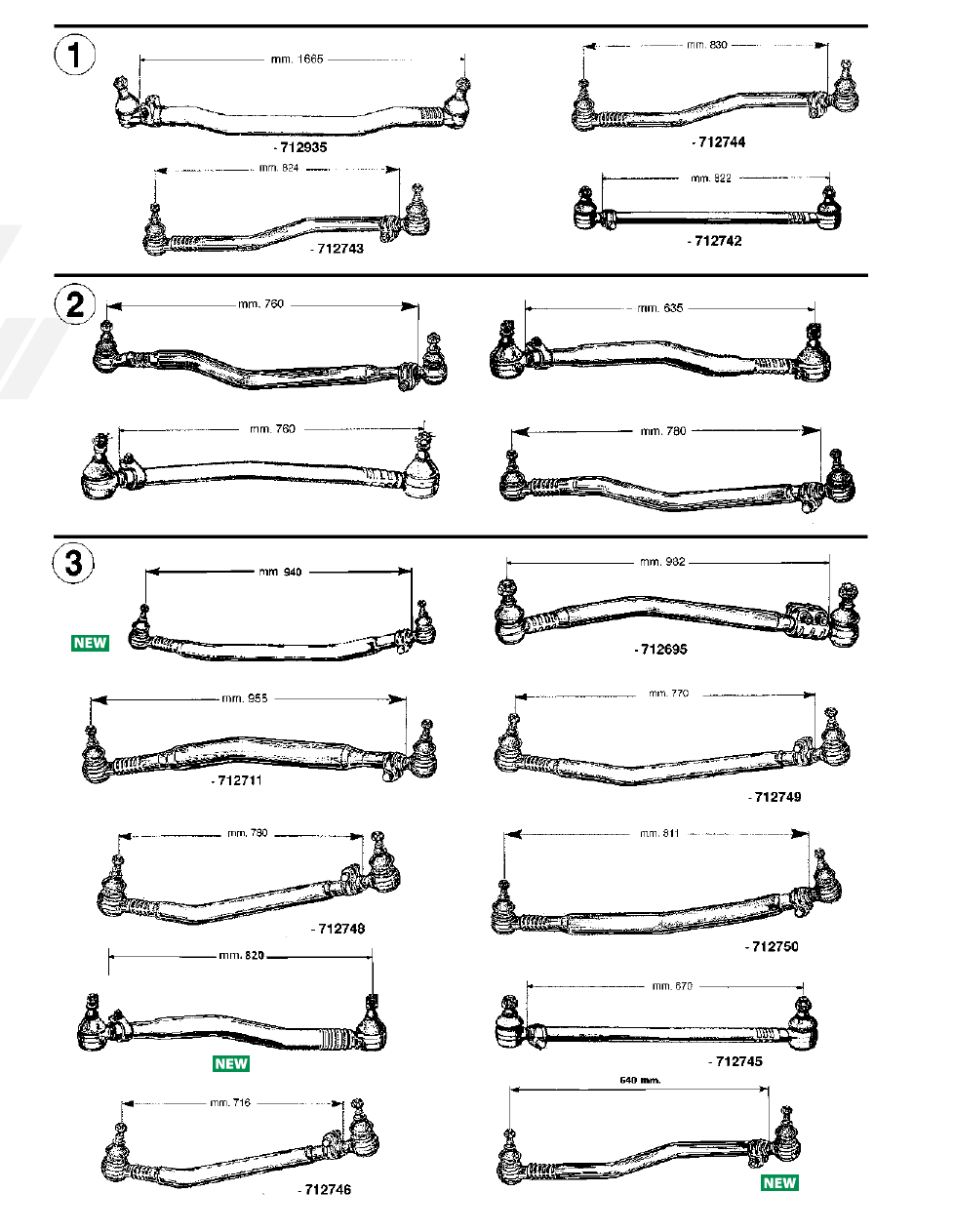

1 712935 Tirante longitudinale completo / Drag link

l = 1665 mm ATEGO - AXOR - ACTROS

9423300003

9423300103

9423300203

9423300703

9423301103

2 712744 Tirante longitudinale completo / Drag link

l = 830 mm ACTROS

0014600705

0014600805

0014607005

3 712743 Tirante longitudinale completo / Drag link

l = 824 mm ATEGO - AXOR - AXOR 2

ACTROS - ACTROS MP2

0024604705

0024604805

4 712742 Tirante longitudinale completo / Drag link

l = 822 mm AXOR - AXOR 2

ACTROS - ACTROS MP2

0024604305

0024604405

niSSAn

5 712725 Tirante longitudinale completo / Drag link

l = 760 mm TRADE 2.8 - 3.0 - 100

11505036-0

6 712727 Tirante longitudinale completo / Drag link

l = 635 mm CAbSTAR 110 / 120

48510F3900

7 712728 Tirante longitudinale completo / Drag link

l =760 mm ECO L60

ECO L70

485109X102

(ex 11200481-0)

8 712708 Tirante longitudinale completo / Drag link

l = 780 mm ECOT 100 - 35.08 - 35.09

35095

11200454-0

485109x101

renAult

9 712759 Tirante lingitudinale completo / Drag link

l = 940

MANAGER G

SERIE G / G SERIES

5000745719

5000791330

5010144551

5010144556

10 712695 Tirante longitudinale completo / Drag link

l = 982 mm 350 - 360 - 365 - 370

380 - 390 - 420

GAMMA / RANGE “R”

5000748868

5010130453

5010138060

5000748784

11 712711 Tirante longitudinale completo / Drag link

l = 955 mm GAMMA / RANGE “R”

5010130739

5010239340

5010239386

12 712749 Tirante longitudinale completo / Drag link

l = 770 mm PREMIUM

5010294288

13 712748 Tirante longitudinale completo / Drag link

l = 780 mm PREMIUM

PREMIUM 2

5010294287

14 712750 Tirante longitudinale completo / Drag link

l = 811 mm PREMIUM

PREMIUM 2

5010294289

15 712766 Tirante longitudinale completo / Drag link

l = 820 mm PREMIUM 2

5001868384

5010630822

5010630823

7421560882

16 712745 Tirante longitudinale completo / Drag link

l = 670 mm MAGNUM

MAGNUM E.TECH

5010060764

5010557243

17 712746 Tirante longitudinale completo / Drag link

l = 716 mm MAGNUM

MAGNUM E.TECH

5010130344

18 712763 Tirante longitudinale completo / Drag link

l = 640 mm MAGNUM DXI

5001868374

5010630638

5010630637

7421560825

188

2 -

712684

6 -

712714

10 -

712766

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

189

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

ScAniA

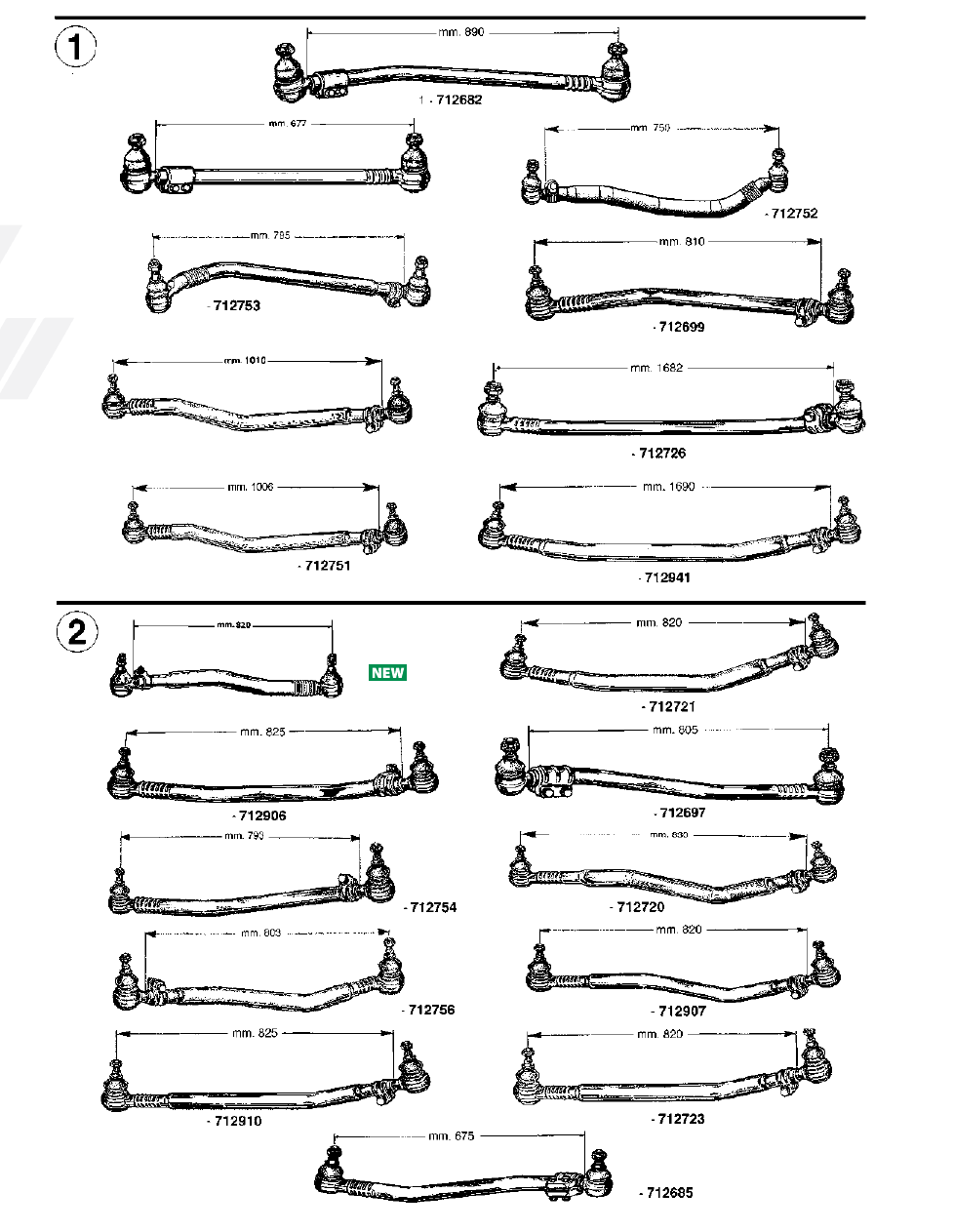

1 712682 Tirante longitudinale completo / Drag link

l = 890 mm 142 - 143

278665

(ex 278666)

2 712684 Tirante longitudinale completo / Drag link

l = 677 mm 111 - 141

291396

3 712752 Tirante longitudinale completo / Drag link

l = 750 mm 93 - 113 - 143

1305012

1324483

4 712753 Tirante longitudinale completo / Drag link

l = 785 mm 93 - 113 - 143

1112511

5 712699 Tirante longitudinale completo / Drag link

l = 810 mm 113 - 143

390784

6 712714 Tirante longitudinale completo / Drag link

l = 1010 mm 114L - 114C - 114G - 124L - 124C

124G - 144L - 144C - 144G

1356055

1379071

1384025

7 712726 Tirante longitudinale completo / Drag link

l = 1682 mm 114 - 124 - 144

1409918

1385251

1369411

1723865

1737683

8 712751 Tirante longitudinale completo / Drag link

l = 1006 mm 94 - 114 - 124 - 144

1384027

1769597

1847312

9 712941 Tirante longitudinale completo / Drag link

l = 1690 mm 94 - 114 - 124 - 144 - 164

1897333

1734019

1361413

1395614

volvo

10 712766 Tirante longitudinale completo / Drag link

l = 820 mm FE

21560882

20727843

25379293

11 712721 Tirante longitudinale completo / Drag link

l = 820 mm FL6 - FL2

1071344

12 712906 Tirante longitudinale completo / Drag link

l = 825 mm F10 - F12

1606283

13 712697 Tirante longitudinale completo / Drag link

l = 805 mm F10 - F12 - F16

1626751

14 712754 Tirante longitudinale completo / Drag link

l=793 mm F10 - F12 - F16

1083744

15 712720 Tirante longitudinale completo / Drag link

l = 830 mm FH12 - FH16 - FM7 - FM10 - FM12

SOSP. PNEUM. ANT.

3988695

3988697

20393061

16 712756 Tirante longitudinale completo / Drag link

l=803 mm FM10 - FM12

FH12 - FH16

20375555

20393186

21106930

3986452

17 712907 Tirante longitudinale completo / Drag link

l = 820 mm FH12 - FH16

1075005

18 712910 Tirante longitudinale completo u.t. / Drag link

l = 825 mm FH12 - FH16

1075663

20393069

3988704

19 712723 Tirante longitudinale completo u.t. / Drag link

l = 820 mm FH16

1075664

3988701

20 712685 Tirante longitudinale completo / Drag link

l = 675 mm N12

1626493

ScAniA - volvo

190

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

AStrA - dAf

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

teSte per tirAnti Sterzo e bArre AccoppiAmento / TIE-ROD ENDS

AStrA

C 713224 Testa completa D. / Tie-rod end RH

M38x1,5-

M30x1,5

bM304F-bM305F-bM64.26/.30/.36)

HD7 - HD8 (4x2 - 6x4 - 8x4)

101347

113251

C 713223 Testa completa S. / Tie-rod end LH

M38x1,5-

M30x1,5

bM304F - bM305F - bM64.26/ .30/.36

HD7 - HD8 (4x2 - 6x4 - 8x4)

101348

113252

C 713181 Testa completa D. / Tie-rod end RH

M30x1,5-

M24x1,5

HD8 (4x2 - 6x4 - 8x4)

114945

C 713182 Testa completa S. / Tie-rod end LH

M30x1,5-

M24x1,5

HD8 (4x2 - 6x4 - 8x4)

114946

dAf

C 713243 Testa completa D. / Tie-rod end RH

M24x1,5-

M16x1,5

65CF - 75CF - 85CF - 95XF

0608530

C 713034 Testa completa D. / Tie-rod end RH

M28x1,5-

M18x1,5

F1200 - F1700 - F1900

45FA

0110197

0607451

0607453

1228114

C 713035 Testa completa S. / Tie-rod end LH

M28x1,5-

M18x1,5

F1200 - F1700 - F1900

45FA

0110196

0607452

C 713188 Testa completa D. / Tie-rod end RH

M28x1,5-

M20x1,5

LF45

AMPA346

1689604

C 713189 Testa completa S. / Tie-rod end LH

M28x1,5-

M20x1,5

LF45

AMPA345

1689605

I 713247 Testa completa D. (barra accoppiamento)

Tie-rod end RH (track rod)

LF55

1603883

1149875

C 713181 Testa completa D. / Tie-rod end RH

M30x1,5-

M24x1,5

F2100-F2300-F2500-F2700

CF65 - CF75 - CF85 - XF95

0586714

0607073

0609634

0609643

0696226

C 713182 Testa completa S. / Tie-rod end LH

M30x1,5-

M24x1,5

F2100-F2300-F2500-F2700

CF65 - CF75 - CF85 - XF95

0696225

1228115

C 713210 Testa completa D. / Tie-rod end RH

M30x1,5-

M20x1,5

65CF - 75CF - CF75 - CF85

698609

607999

C 713211 Testa completa S. / Tie-rod end LH

M30x1,5-

M20x1,5

65CF - 75CF - CF75 - CF85

311300

607998

C 713251 Testa completa D. (barra accoppiamento)

Tie-rod end RH (track rod)

M30x1,5-

M24x1,5

F2100-F2300

F2500-F2800

F3300-F3600

586714

607073

609643

H 713240 Testa completa D. / Tie-rod end RH

M46x1,5-

M24x1,5

F1600-F2100-F2300-F2800-

F3300-F3600

0606922

H 713241 Testa completa S. / Tie-rod end LH

M46x1,5-

M24x1,5

F1600-F2100-F2300-F2800-

F3300-F3600

0606923

H 713218 Testa completa D. / Tie-rod end RH

M48x1,5-

M24x1,5

65CF - 75CF - 85CF - 95XF

0067389

H 713219 Testa completa S. / Tie-rod end LH

M48x1,5-

M24x1,5

65CF - 75CF - 85CF - 95XF

0067303

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

191

STERZ

STEERING

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

fiAt - iveco

A 713201 Testina per tirante scatola sterzo / Tie-rod end, steering gear

M16x1,5-

M12x1,5

DUCATO - TALENTO

9750079980

E 713222 Testina per tirante scatola sterzo / Tie-rod end, steering gear

M16x1,5-

M12x1,5

DUCATO

1306716080

C 713001 Testa completa D. / Tie-rod end RH

M16x1-

M12x1,5

616N1/ N2/ N3/ N3-4

814304

C 713002 Testa completa S. / Tie-rod end LH

M16x1-

M12x1,5

616N1/ N2/ N3/ N3-4

814305

C 713009 Testa completa D. / Tie-rod end RH

M18x1,5-

M14x1,5

625N1/ N2/ N3

35NC - 40NC - 45NC - OM40 U.T.

4579231

C 713010 Testa completa S. / Tie-rod end LH

M18x1,5-

M14x1,5

625N1/ N2/ N3

35NC - 40NC - 45NC - OM50 U.T.

4579232

C 713036 Testa completa D. / Tie-rod end RH

M24x1,5-

M18x1,5

GAMMA “Z” - 50NC - 55NC

8558524

C 713037 Testa completa S. / Tie-rod end LH

M24x1,5-

M18x1,5

GAMMA “Z” - 50NC - 55NC

8558527

C 713034 Testa completa D. / Tie-rod end RH

M28x1,5-

M18x1,5

GAMMA “Z” - OM65 - OM70 - OM75

65/70/75/80/90 NC

4833825

(ex 8558533)

C 713035 Testa completa S. / Tie-rod end LH

M28x1,5-

M18x1,5

GAMMA “Z” - OM65 - OM70 - OM75

65/70/75/80/90 NC

4833826

(ex 8558536)

D 713024 Testa completa D. / Tie-rod end RH

M25x1,5-

M16x1,5

645/650 - 650E - 655 - 662

100NC - 110NC - 100.13/F13

LUPETTO - LEONCINO

CERbIATTO - DAINO - TIGROTTO

4663787

(ex 4018036)

D 713025 Testa completa S. / Tie-rod end LH

M25x1,5-

M16x1,5

645/650 - 650E - 655 - 662

100NC - 110NC - 100.13/F13

LUPETTO - LEONCINO

CERbIATTO - DAINO - TIGROTTO

4663791

(ex 4018037)

D 713011 Testa completa D. / Tie-rod end RH

M28x1,5-

M22x1,5

643 - 673 - 130NC/ NR/ NT

4663972

(ex 4028250)

D 713012 Testa completa S. / Tie-rod end LH

M28x1,5-

M22x1,5

643 - 673 - 130NC/ NR/ NT

4663974

(ex 4028251)

C 713188 Testa completa D. / Tie-rod end RH

M28x1,5-

M20x1,5

GAMMA “Z”-115.14/.17 - 135.14/.17

145.17 - 150.14/ .17 - 150NC17/ NC20

4688941

C 713189 Testa completa S. / Tie-rod end LH

M28x1,5-

M20x1,5

GAMMA “Z”-115.14/.17 - 135.14/.17

145.17 - 150.14/ .17 - 150NC17/ NC20

4688942

F 713020 Testa completa D. / Tie-rod end RH

M45x1,5-

M22x1,5

682 - 690 - 691 - 180NC

4664349

(ex 4510017)

F 713021 Testa completa S. / Tie-rod end LH

M45x1,5-

M22x1,5

682 - 690 - 691 - 180NC

4664347

(ex 4510018)

D 713016 Testa completa per tirante longitudinale senza servosterzo

Drag link end

M38x1,5-

M22x1,5

682N2/ N3/ T2/ T3

4664292

(ex 4510019)

D 713018 Testa completa per tirante longitudinale asse anteriore

Drag link end

M38x1,5-

M24x1,5

690 - 691 - 180NC

4664586

(ex 4520697)

G 713022 Testa completa D. / Tie-rod end RH

M52x1,5-

M22x1,5

684 - 160NC - 619N1 - 697 - 300PC

4732041

(ex 4664353)

G 713023 Testa completa S. / Tie-rod end LH

M52x1,5-

M22x1,5

684 - 160NC - 619N1 - 697 - 300PC

4732042

(ex 4664351)

D 713016 Testa completa D. / Tie-rod end RH

M38x1,5-

M22x1,5

683/619 - 693

4664292

(ex 4510019)

D 713017 Testa completa S. / Tie-rod end LH

M38x1,5-

M22x1,5

683/619 - 693

4664295

(ex 4523292)

fiAt - iveco

Content .. 10 11 12 13 ..
