Errevi catalogo generale (2017) - 10

144

711899

12

11  -

711769

2

8

3

4

1

9

10

13

27

26

728661

Est. / Outer

6

728660

Int. / Inner

5

730767

7

22

14

20

19

17

23

24

25

15

21

18

16

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

145

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

330.26H/ .26Ht/ .26n - 330.30H/ .30Ht - 330.35H/ .35Ht

fuSi A Snodo / STEERINg KNUCKLES

1 711267 complessivo perni fusi con cuscinetti (2 ruote)

King pin set  (services 2 wheels) c/w bearings

Perno / Pin

ø 41,3/50,8

L=277

1907840

mozzi e ruote (veicoli con mozzi) / hUbS AND whEELS (vEhICLE wITh hUbS)

2 729164 Colonnetta fissaggio ruota - u.tipo / Wheel stud

M22x1,5

 L=81

7168585

7168855

(ex 2475870)

3 729029 Dado per colonnetta / Wheel nut

M22x1,5

41800483

4 713537 Mozzo ruota compl. di colonnette / Front hub assy

7168586

(ex 7162807)

5 728660 Cuscinetto interno mozzo / Hub bearing, inner

ø 75x145x51

4711928

(ex 4711927)

VKHb2203

6 728661 Cuscinetto esterno mozzo / Hub bearing, outer

ø 55x120x45,5

26800610

(ex 1905114)

VKHb2002

7 730767 Paraolio interno mozzo / Oil seal, inner

ø 125x150x13

40001933

(ex 40001930)

8 729046 Rondella spaccata per colonnetta / Lockwasher

504023611

(ex 1121811)

eurocArgo - eurocArgo “tector”

fuSi A Snodo / STEERINg KNUCKLES

9 711986 complessivo perni fusi (2 ruote)

King pin set  (services 2 wheels)

Perno / Pin

ø 28/35

L=178

EUROCARGO  60E10/E12/E14 - 65E10/E12/E14

75E12/E14/E15-80E15/E18/E21

95E18- 100E15/E18/E21 - 180E21

EUROCARGO “TECTOR”     75E13/E15/E17/E18

  100E17/E18/E21

1904696

10 711988 complessivo perni fusi (2 ruote)

King pin set  (services 2 wheels)

Perno / Pin

ø 35/43

L=199

EUROCARGO  120E15/E18/E23 - 130E15/E18/E23

150E15/E18/E23/E27- 260E23-280E23-320E27

EUROCARGO “TECTOR”  130E18/E24/E28

 150E18/E24/E28-320E28T

1904697

11 711769 complessivo perni fusi (2 ruote)

King pin set  (services 2 wheels)

Perno / Pin

ø 33/40

L=175

130EL15 / EL18 / EL21

42470862 Dx

42470863 Sx

12 711899 complessivo revisione perni fusi (2 ruote)

King pin reapir kit (services 2 wheels)

Perno / Pin

ø 35/43

L=199

EUROCARGO “Tector”

2995709

2995710

13 711987 complessivo perni fusi (2 ruote)

King pin set  (services 2 wheels)

composto da: / complete with:

EUROCARGO  150E15H/E18H-170E15/E18/E23/E27

260E23KE/ E27KE

EUROCARGO “TECTOR”   180E21/E24/E28

 260E28KE

1904698

14 731972 (2) Coperchio sup. fuso c/guarnizione / Upper cover

7172857

15 731976 (2) Coperchio inf. perno fuso / Lower cover

7172938

16 728588 (4) Gabbia a rulli sup. e inf. fuso / Roller cage

7172874

17 728589 (4) Gabbia a rulli inf. fuso / Roller cage, bottom

7172971

18 730697 (2) Paraolio sup. e inf. fuso / Oil seal

40101061

19 730698 (2) Paraolio inf. fuso / Oil seal, bottom

40101031

20 719842 (2) Perno fuso / King pin

ø 43/53x227

-

21 731130 (2) Ralla inf. perno fuso / Thrust plate

ø 52

7172939

22 740041 (2) Seeger sup. fuso / Circlip

16873476

(ex 11060576)

23 726916 (2) Spessore di registro / Shim

mm. 1

7173021

24 726917 (2) Spessore di registro / Shim

mm. 0,25

7173309

25 731371 (2) Ingrassatore / Grease nipple

M10x1

1120694

(8) bullone / Bolt

M12x30

-

26 729698 Dado fuso / Cover nut

7173068

27 726640 Rondella per dado fuso / Flat washer

7173075

iveco

146

146

2

4

10

9

12

13

14

6

8

7

5

3

11

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

147

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

eurocArgo 170 e18 / e23 / e27 - 260 e27Ke

eurotecH “curSor” 440 e39 / e43

euroStAr “curSor” 440 e39 / e43

fuSi A Snodo / STEERINg KNUCKLES

1 711770 complessivo perni fusi (2 ruote)

King pin set  (services 2 wheels)

Perno / Pin

ø 43/53

L=225

42471013Dx

42471014Sx

eurotecH - eurotecH “curSor”

euroStAr - euroStAr “curSor”

eurotrAKKer - eurotrAKKer “curSor”

StrAliS

fuSi A Snodo / STEERINg KNUCKLES

2 711987 complessivo perni fusi (2 ruote)

King pin set (services 2 wheels)



composto da: / complete with:

1904698

3 731972 (2) Coperchio sup. perno fuso c/guarnizione / Upper cover

7172857

4 731976 (2) Coperchio inf. fuso / Lower cover

7172938

5 728588 (4) Gabbia a rulli sup. fuso / Roller cage, top

7172874

6 728589 (4) Gabbia a rulli inf. fuso / Roller cage, bottom

7172971

7 730697 (2) Paraolio sup. fuso / Oil seal, top

40101061

8 730698 (2) Paraolio inf. fuso / Oil seal, bottom

40101031

9 719842 (2) Perno fuso / King pin

ø 43/53x227

-

10 731130 (2) Ralla inf. fuso / Thrust plate

ø 52

7172939

11 740041 (2) Seeger sup. fuso / Circlip

16873476

12 726916 (2) Spessore di registro / Shim

mm. 1

7173021

13 726917 (2) Spessore di registro / Shim

mm. 0.25

7173309

14 731371 (2) Ingrassatore / Grease nipple

M10x1

1120694

(8) bulloni / Bolt

-

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

147

iveco

148

21

23

26

29

31

31

31

32

728664

22

728667

30

728664

Est. / Outer

24

728664

Est. / Outer

27

728664

22

728667

30

728665

Int. / Inner

25

728665

Int. / Inner

28

17 -

733401

ø est. 270 mm

18 -

733402

ø est. 350 mm

19 -

733403

ø est. 410 mm

20 -

733404

ø est. 420 mm

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

149

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

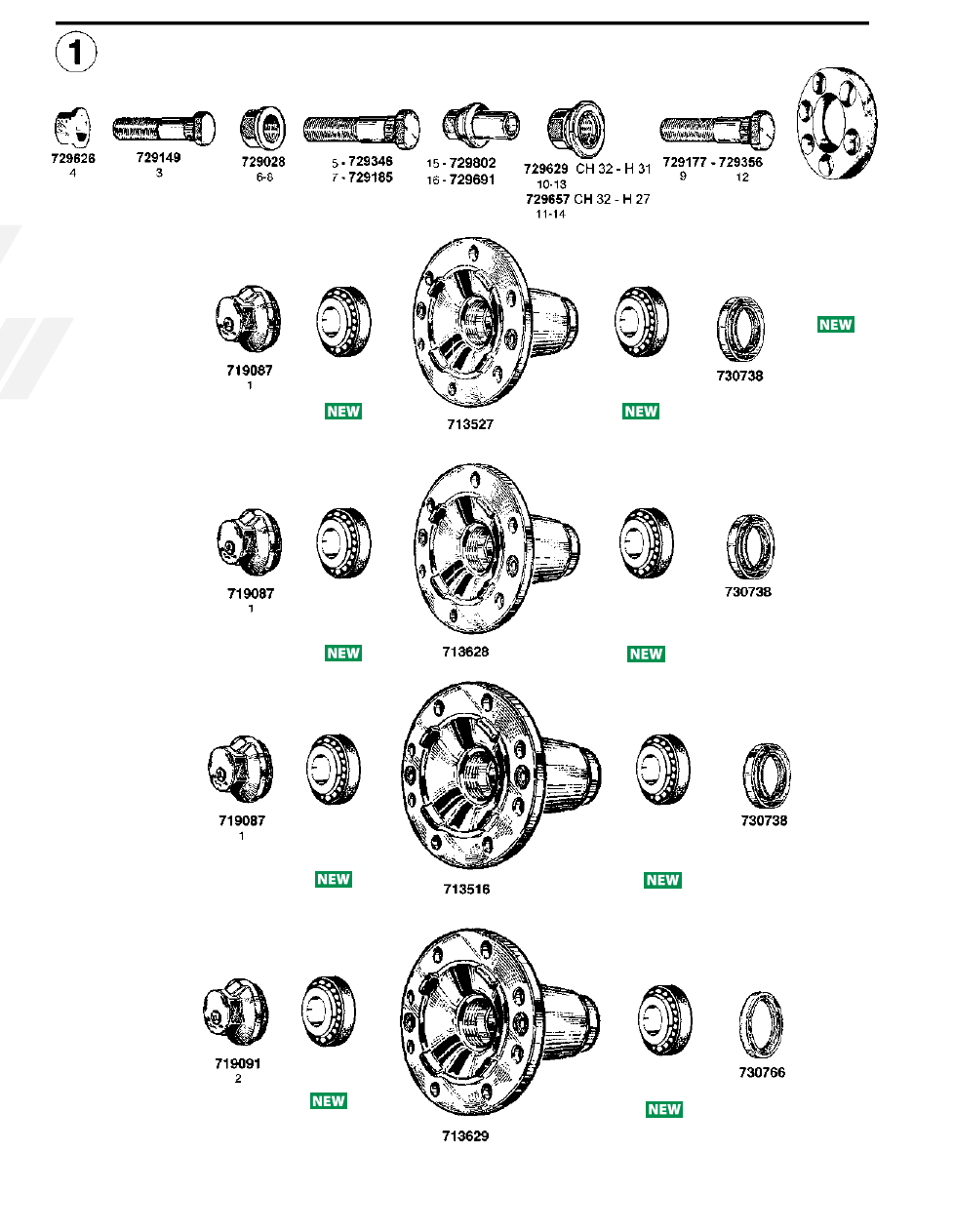

eurocArgo

mozzi e ruote / hUbS AND whEELS

1 719087 Calotta coprimozzo (completa di tappo) / Hub cap

M80x2

60E10/E12/E14 - 65E10/E12/E14

75E12/E14/E15 - 80E15/E18/E21

7184092

(ex 7179170)

(ex 7182427)

2 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

3 729149 Colonnetta fiss. ruota / Wheel stud

M18x1,5 L=65

42117463

46390478

(ex 7168257)

4 729626 Dado per colonnetta / Wheel nut

M18x1,5

4459602

(ex 7168838)

5 729346 Colonnetta fiss. ruota / Wheel stud

M20x1,5 L=70

42117433

7168838

6 729028 Dado per colonnetta / Wheel nut

M20x1,5

4803810

99474403

(ex 2476979)

7 729185 Colonnetta fiss. ruota / Wheel stud

M20x1,5 L=77

7170510

8 729028 Dado per colonnetta / Wheel nut

M20x1,5

4803810

(ex 2476979)

9 729177 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=77

42064821

42116737

42117448

10 729629 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5  H31

4803809

(ex 4459603)

11 729657 Dado per colonnetta u.t. / Wheel nut

M22x1,5  H27

41031725

12 729356 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=64

42064819

42064818

13 729629 Dado per colonnetta 1

a

 Serie/ Wheel nut

M22x1,5  H31

4459603

14 729657 Dado per colonnetta

u.t. / Wheel nut

M22x1,5  H27

41031725

99474402

15 729802 Dado con guida per colonnetta / Wheel nut

M22x1,5

H tot. 33 mm

-

16 729691 Dado c/guida per colonnetta / Wheel nut

M22x1,5

H tot. 39,5 mm

41035863

(ex 41032670)

17 733401 Copertura protezione ruote / Wheel cover

ø est.  270 mm 60-65E10/E12/E14 - 75E12/E14/E15 99477376

18 733402 Copertura protezione ruote / Wheel cover

ø est.  350 mm 80E15/E18/E21 - 100E15/E18/E21

320E27 - 120E15/E18/E21H/E23

130E15/E18/E23 - 150E15/E18/E23

180E2 - 260/280E23

500316950

19 733403 Copertura protezione ruote /

 Wheel cover

ø est. 410 mm 170E15/E18/E23/E27

41027912

20 733404 Copertura protezione ruote /

 Wheel cover

ø est. 420 mm 170E15/E18/E23/E27

41032687

21 713527 Mozzo ruota, nudo / Wheel hub, bare

60E10/E12-E14

65E10/E12/E14-75E12/E14/E15

7173047

22 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20

1905221

VKHb2250

23 713628 Mozzo ruota, nudo / Wheel hub, bare

65E14 - 75E12/E14/E15

7177134

24 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20

1905221

VKHb2250

25 728665 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x85x34

1905222

VKHb2249

26 713516 Mozzo ruota, nudo / Wheel hub, bare

80E15/E18/E21-85E15H/E18/E18H

100E15/E18/E21-95E18-180E21

7173747

27 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20

1905221

VKHb2250

28 728665 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x85x34

1905222

VKHb2249

29 713629 Mozzo ruota, nudo / Wheel hub, bare

120E15/E15H/E18/E18H/E21H/E23

130E15/E18/E23-260E23

7182046

(ex 7172885)

30 728667 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 55x100x35

1905236

VKHb2339

31 730738 Paraolio interno mozzo/ Oil seal, inner

ø 70x90x12

40100483

(ex 40002630)

32 730766 Paraolio interno mozzo in viton/ Oil seal, inner (vITON material) ø 80x110x13

40102303

(ex 40102301)

iveco

150

728668

4

728669

5

728666

7

728666

9

3

2

14

13

15

20

17

21

16 - 18

19

10

11

2

8

6

10

728730

1

22 -

733401

ø est. 270 mm

23 -

733402

ø est. 350 mm

12

12

32

29

12

26

24

32

32

728664

Est. / Outer

27

728665

Int. / Inner

28

728665

Int. / Inner

31

728664

Est. / Outer

30

728664

25

728664

25

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

151

AV

ANTRENO

FRONT A

XLE

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

Segue / Cont’d:

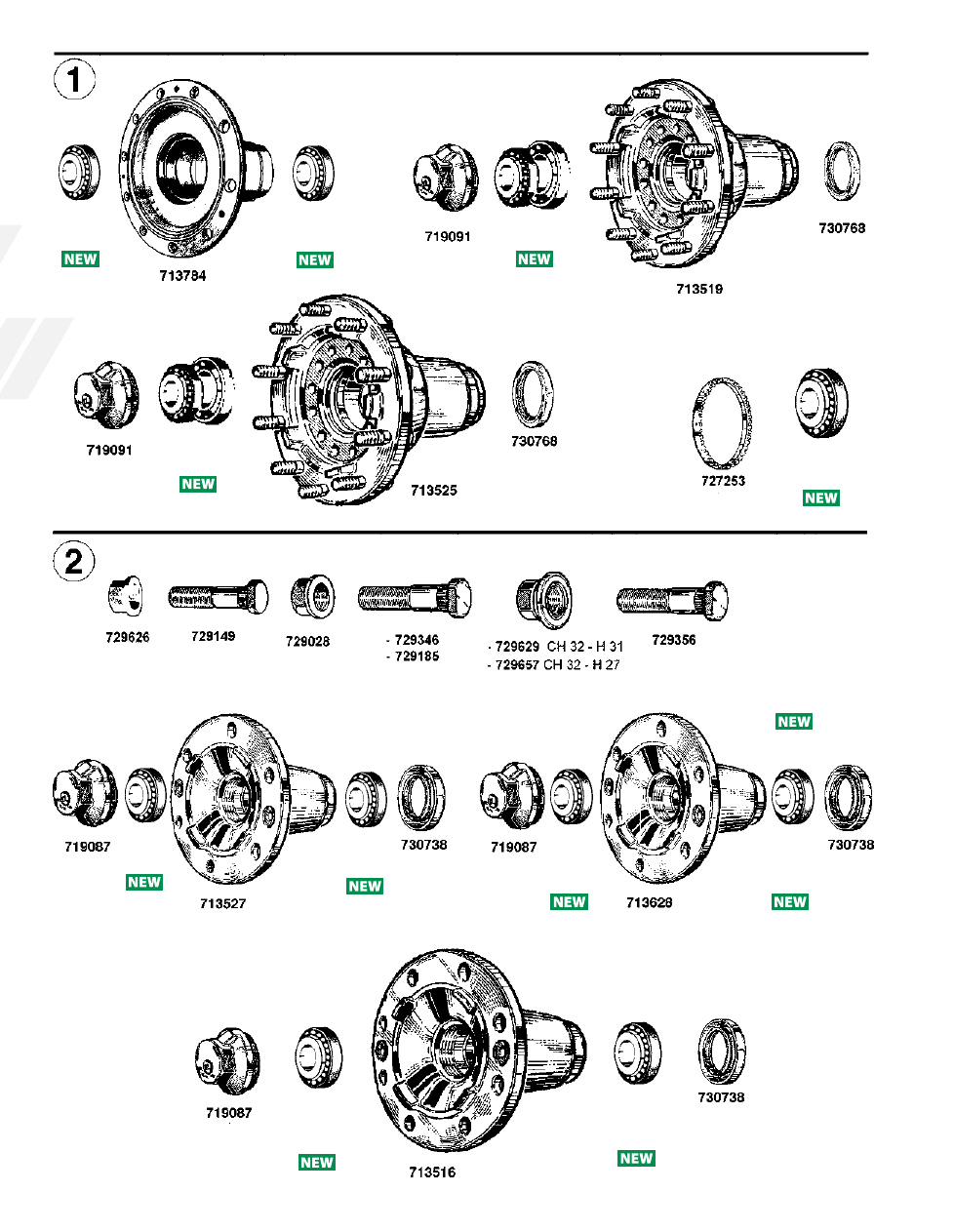

 eurocArgo

mozzi e ruote / hUbS AND whEELS

1 728730 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 50x90x32 120EL15/EL18/EL21

7181852

1905492

33210

VKHb2068

2 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

3 713784 Mozzo ruota, nudo / Wheel hub, bare

135E18/E21/E23

42115016

4 728668 Cuscinetto interno mozzo / Hub bearing, inner

ø 95x145x39 135E18/E21/E23

1104923

VKHb2082

5 728669 Cuscinetto esterno mozzo / Hub bearing, outer

ø 105x160x35 135E18/E21/E23

1104922

VKHb2160

6 713519 Mozzo ruota con colonnette / Wheel hub c/w studs

170E15/E18/E23/E27-260E23KE/E27KE

7173314

7 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37 170E15/E18/E23/E27

260E23KE/E27KE

1905273

VKHb5343

8 713525 Mozzo ruota con colonnette / Wheel hub c/w studs

170E18/E23/E27-260E27KE

7180797

7183906

7188706

9 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37 170E15/E18/E23/E27

260E23KE/E27KE

1905273

VKHb5343

10 730768 Paraolio interno mozzo in

viton/ Oil seal, inner (vITON material) ø 95x130x16 170E15/E18/E23/E27 - 260E23KE/E27KE

7185250

( ex 40102143)

11 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

eurocArgo “tector”

mozzi e ruote / hUbS AND whEELS

12 719087 Calotta coprimozzo (completa di tappo) / Hub cap

M80x2

75E13/E15/E17/E18 - 100E17/E18/E21

7184092

(ex 7179170)

(ex 7182427)

13 729149 Colonnetta fiss. ruota / Wheel stud

M18x1,5 L=65  75E13/E15/E17/E18

42117463

46390478

(ex 7168257)

14 729626 Dado per colonnetta / Wheel nut

M18x1,5

4459602

15 729346 Colonnetta fiss. ruota / Wheel stud

M20x1,5 L=70  100E17/E18/E21-120E17/E21

42117433

 (ex 7168838)

16 729028 Dado per colonnetta / Wheel nut

M20x1,5

4803810

99474403

(ex 2476979)

17 729185 Colonnetta fiss. ruota / Wheel stud

M20x1,5 L=77  130E18/E24/E28-150E18/E24/E28

320E28T

7170510

42117434

42064829

42117435

18 729028 Dado per colonnetta / Wheel nut

M20x1,5

4803810

99474403

(ex 2476979)

19 729356 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=64 180E21/E24/E28 - 260E28KE

42064819

42064818

20 729629 Dado per colonnetta 1

a

 Serie/ Wheel nut

M22x1,5  H31

4459603

21 729657 Dado per colonnetta u.t. / Wheel nut

M22x1,5  H27

41031725

99474402

22 733401 Copertura protezione ruote / Wheel cover

ø est.  270 mm 75E13/E15/E17

99477376

23 733402 Copertura protezione ruote / Wheel cover

ø est.  350 mm 100E17/E18/E21 - 130E18/E21/E24

140E18/E21 - 150E18/E21

500316950

24 713527 Mozzo ruota, nudo / Wheel hub, bare

75E13/E15/E17/E18

7173047

25 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20 75E15/E17/E18 - 100E17/E18/E21

1905221

VKHb2250

26 713628 Mozzo ruota, nudo / Wheel hub, bare

75E13/E15/E17/E18

7177134

27 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20 75E15/E17/E18 - 100E17/E18/E21

1905221

VKHb2250

28 728665 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x85x34 75E15/E17/E18 - 100E17/E18/E21

1905222

VKHb2249

29 713516 Mozzo ruota, nudo / Wheel hub, bare

100E17/E18/E21

7173747

30 728664 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x75x20 75E15/E17/E18 - 100E17/E18/E21

1905221

VKHb2250

31 728665 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x85x34 75E15/E17/E18 - 100E17/E18/E21

1905222

VKHb2249

32 730738 Paraolio interno mozzo / Oil seal

ø 70x90x12

40100483

(ex 40002630)

152

728667

3

728666

7

728667

5

728667

5

728667

3

719091

1

719091

1

713525

6

713629

2

713517

4

727253

11

730768

9

730766

8

730766

8

730758

10

719091

12

719091

12

713519

28

713591

26

21 -

729802

22 -

729691

15 -

729629

H31

16 -

729657

H27

13 -

729177

14 -

729356

20 -

729657

H27

19 -

729629

H31

18 -

729054

17 -

729173

713525

30

719091

12

719091

1

728666

27

728666

29

728666

31

730768

32

730768

32

730768

32

727253

33

23 -

733403

ø est. 410 mm

24 -

733404

ø est. 420 mm

25 -

733405

ø est. 410 mm

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

153

AV

ANTRENO

FRONT A

XLE

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

Segue / Cont’d:



 eurocArgo “tector”

mozzi e ruote / hUbS AND whEELS

1 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

2 713629 Mozzo ruota, nudo / Wheel hub, bare

130E18/E24/E28

7182046

(ex 7172885)

3 728667 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 55x100x35 130E18/E24/E28

150E18/E21/E24/E28 - 325E28T

1905236

VKHb2339

4 713517 Mozzo ruota, nudo / Wheel hub, bare

150E18/E21/E24/E28-325E28T

7182042

5 728667 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 55x100x35 130E18/E24/E28

150E18/E21/E24/E28 - 325E28T

1905236

VKHb2339

6 713525 Mozzo ruota con colonnette / Wheel hub c/w studs

180E21/E24/E28 - 260E28KE

7180797

7183906

(ex 7188706)

7 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37 180E21/E24/E28 - 260E28KE

1905273

VKHb5343

8 730766 Paraolio interno mozzo in viton / Oil seal, inner (vITON material)                         ø 80x110x13 130E18/E24/E28

150E18/E21/E24/E28 - 325E28T

40102303

(ex 40102301)

9 730768 Paraolio interno mozzo in viton / Oil seal, inner (vITON material)                        ø 95x130x16 180E21/E24/E28 - 260E28KE

7185250

(ex 40102143)

10 730758 Paraolio interno mozzo / Oil seal

ø 95x130x16 180E21/E24/E28 - 260E28KE

-

11 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

eurotecH - eurotecH “curSor” - euroStAr - euroStAr “curSor”

mozzi e ruote / hUbS AND whEELS

12 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

13 729177 Colonnetta fiss. ruota 1

a

 Serie / Wheel stud

M22x1,5 L=77 EUROTECH - EUROSTAR

42117448

42064821

(ex 42116737)

14 729356 Colonnetta fiss. ruota u.t. / Wheel stud

M22x1,5 L=64

42064818

42064819

15 729629 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5 H 31 EUROTECH - EUROSTAR

4459603

16 729657 Dado per colonnetta

u.t. / Wheel nut

M22x1,5 H 27

41031725

41298921

17 729173 Colonnetta fiss. ruota 1

a

 Serie / Wheel stud

M22x1,5 L=90

42117452

18 729054 Colonnetta fiss. ruota u.t. / Wheel stud

M22x1,5 L=86

42117451

(ex 42119444)

19 729629 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5 H 31

4459603

20 729657 Dado per colonnetta

u.t. / Wheel nut

M22x1,5 H 27

41031725

41299921

21 729802 Dado con guida per colonnetta / Wheel nut

M22x1,5

H tot. 33 mm

-

22 729691 Dado c/guida per colonnetta / Wheel nut

M22x1,5

H tot. 38,5 mm

41035863

41036368

23 733403 Copertura protezione ruote /

 Wheel cover

ø est. 410 mm

41027912

24 733404 Copertura protezione ruote / Wheel cover

ø est. 420 mm EUROTECH - EUROSTAR

41032687

25 733405 Copertura protezione ruote / Wheel cover

ø est. 410 mm

41027910

26 713591 Mozzo ruota completo di colonnette - senza ruota fonica -

Hub c/w studs

EUROTECH - EUROSTAR

EUROTECH “CURSOR” 190E24/E31/

E35  -  260E24/E31/E35  260E39/E34

EUROSTAR “CURSOR” 260E39/E43/E48

7182031

7182032

7173326

7173327

27 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

28 713519 Mozzo ruota completo di colonnette / Wheel hub c/w studs

EUROTECH 180E24/E27/E30/E34

190E24/E27/E30 - 325E27

400E30/E34/E38

EUROSTAR 400E38/E42

7173314

29 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

30 713525 Mozzo ruota con colonnette / Wheel hub c/w studs

7180797

7183906

(ex 7188706)

31 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

32 730768 Paraolio interno mozzo in viton / Oil seal (vITON material)

ø 95x130x16

7185250

(ex 40102143)

33 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

154

728666

9

728668

11

728669

12

10

1

8

13

5

3

4

2

6 -

733404

ø est. 420 mm

7 -

733405

ø est. 410 mm

14

17

18

19

16

22

23

21

20

6 -

733404

ø est. 420 mm

7 -

733405

ø est. 410 mm

728666

27

728666

29

15

26

28

30

30

31

15

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

155

AV

ANTRENO

FRONT A

XLE

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

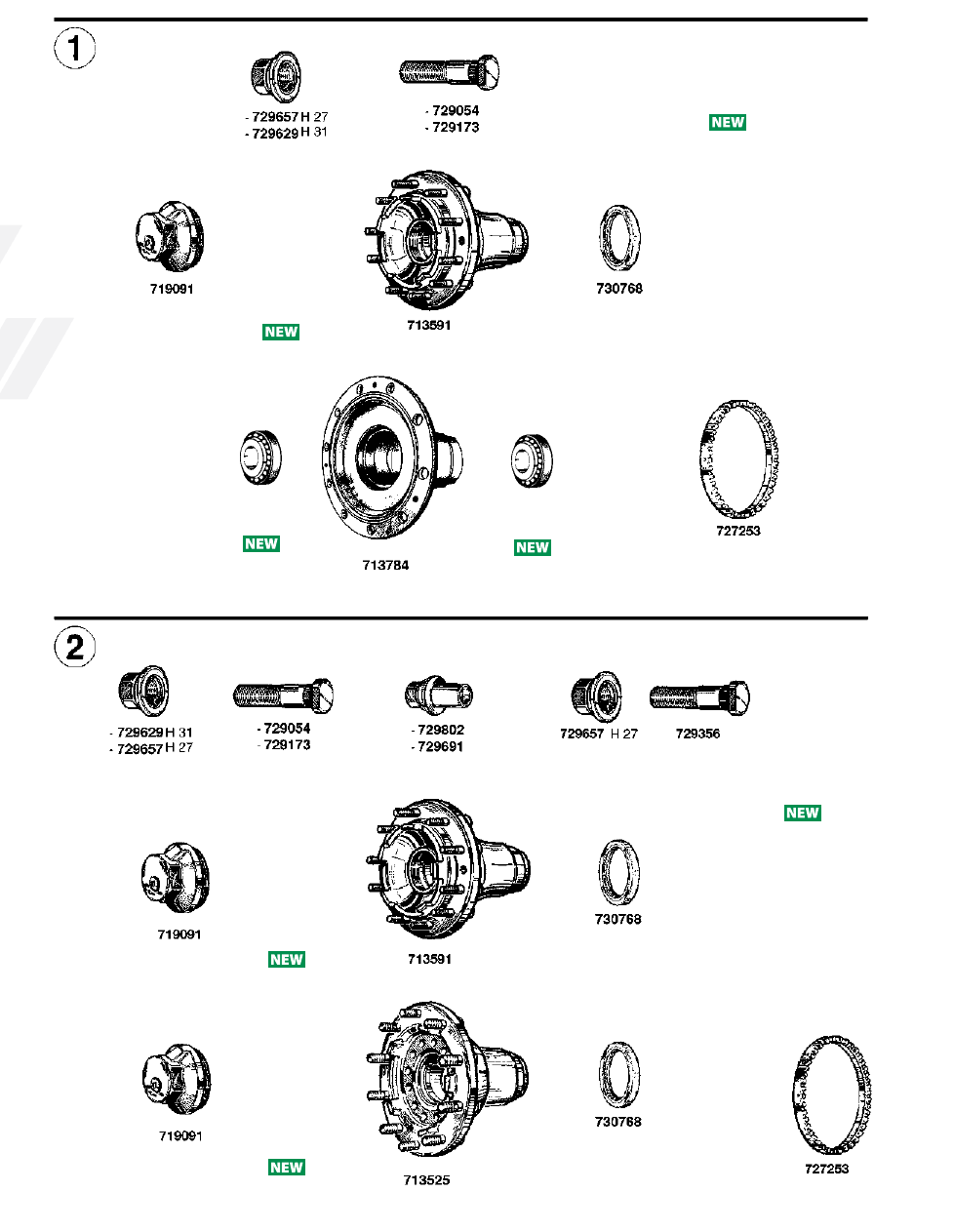

eurotrAKKer

mozzi e ruote / hUbS AND whEELS

1 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

2 729173 Colonnetta fiss. ruota 1

a

 Serie / Wheel stud

M22x1,5 L=90

42117452

3 729054 Colonnetta fiss. ruota u.t. / Wheel stud

M22x1,5 L=86

42117451

(ex 42119444)

4 729629 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5 H 31

4459603

(ex  42117503)

5 729657 Dado per colonnetta u.t. / Wheel nut

M22x1,5 H 27

41031725

41299921

6 733404 Copertura protezione ruote /

 Wheel cover

ø est. 420 mm

41032687

7 733405 Copertura protezione ruote / Wheel cover

ø est. 410 mm

41027910

8 713591 Mozzo ruota completo di colonnette - senza ruota fonica -

Hub c/w studs

7182031/32

(ex 7173326/27)

9 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

10 713784 Mozzo ruota, nudo / Wheel hub, bare

42115016

11 728668 Cuscinetto interno mozzo / Hub bearing, inner

ø 95x145x39

1104923

VKHb2082

12 728669 Cuscinetto esterno mozzo / Hub bearing, outer

ø 105x160x35

1104922

VKHb2160

13 730768 Paraolio interno mozzo in

viton / Oil seal (vITON material)

ø 95x130x16

7185250

(ex 40102143)

14 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

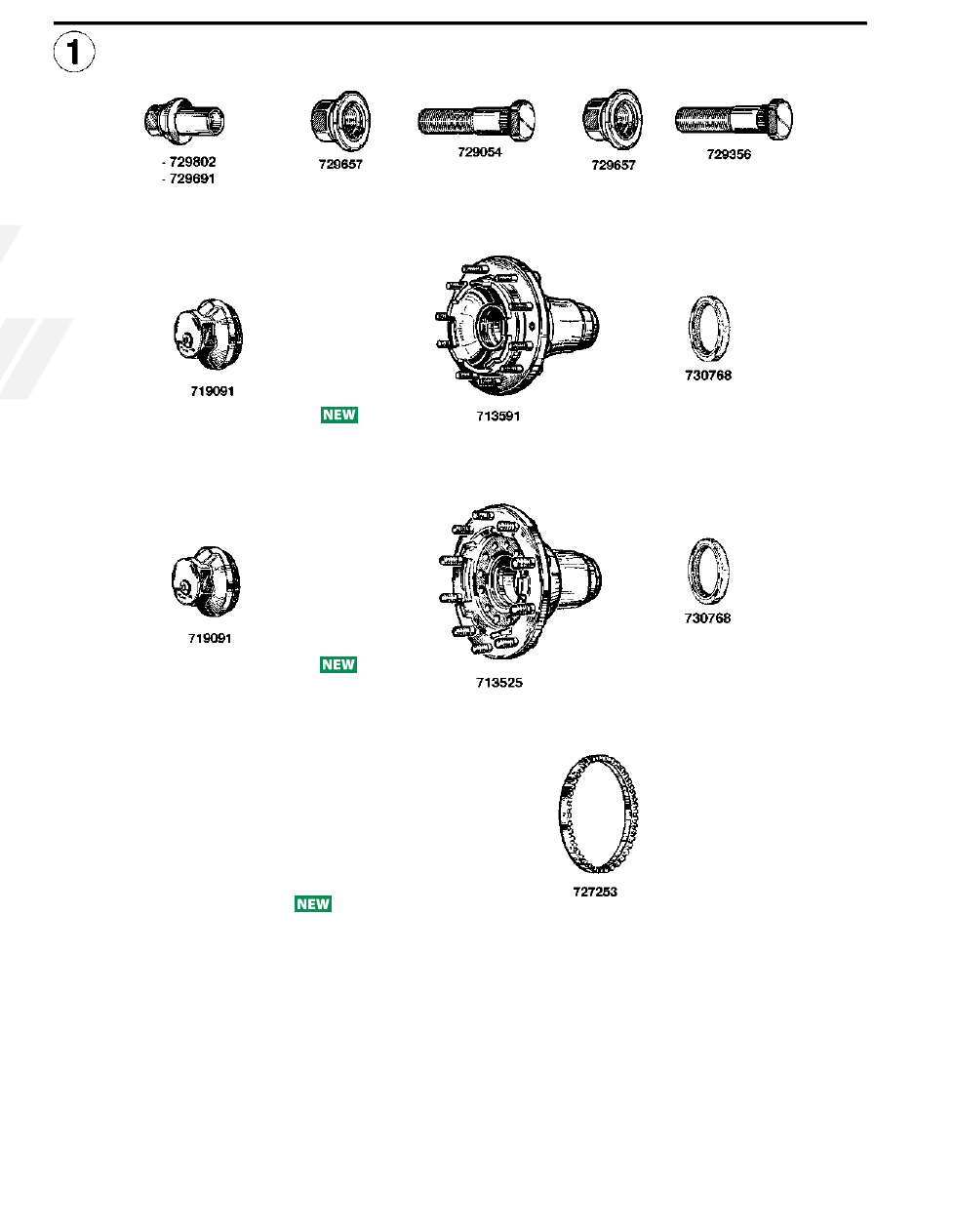

eurotrAKKer “curSor”

mozzi e ruote / hUbS AND whEELS

15 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2

7184091

16 729173 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=90

42117452

17 729629 Dado per colonnetta / Wheel nut

M22x1,5 H 31

4459603

18 729054 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=86

42117451

(ex 42119444)

19 729657 Dado per colonnetta / Wheel nut

M22x1,5 H 27

41031725

41299921

20 729356 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=64

42064819

42064818

21 729657 Dado per colonnetta / Wheel nut

M22x1,5 H 27

41031725

41299921

22 729802 Dado con guida per colonnetta / Wheel  nut

M22x1,5

H tot. 33 mm

-

23 729691 Dado c/guida per colonnetta / Wheel  nut

M22x1,5

H tot. 38 mm

41036368

24 733404 Copertura protezione ruote /

 Wheel cover

ø est. 420 mm

41032687

25 733405 Copertura protezione ruote / Wheel cover

ø est. 410 mm

41027910

26 713591 Mozzo ruota completo di colonnette - senza ruota fonica - Hub c/w studs

7182031/32

(ex 7173326/27)

27 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

28 713525 Mozzo ruota con colonnette / Wheel hub c/w studs

7180797

7183906

(ex 7188706)

29 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

30 730768 Paraolio interno mozzo in

viton / Oil seal (vITON material)

ø 95x130x16

7185250

(ex 40102143)

31 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

156

728666

13

728666

11

1

10

4

5

6

7

3

2

14

14

1

12

15

8 -

733403

ø est. 410 mm

9 -

733404

ø est. 420 mm

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

157

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

StrAliS

mozzi e ruote / hUbS AND whEELS

1 719091 Calotta coprimozzo (completa di tappo) / Hub cap

M125x2  u.t.

7184091

2 729356 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=64 260S40/S48-440S40/S43/S44/S54 42064818

42064819

3 729657 Dado per colonnetta  / Wheel nut

M22x1,5 H 27

41031725

41299921

4 729054 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=86 260S40/S43/S48

42117451

(ex 42119444)

5 729657 Dado per colonnetta / Wheel nut

M22x1,5 H 27

41031725

41299921

6 729802 Dado con guida per colonnetta / Wheel  nut

M22x1,5

H tot. 33 mm

-

7 729691 Dado c/guida per colonnetta / Wheel nut

M22x1,5

H tot. 38 mm

41036368

8 733403 Copertura protezione ruote /

 Wheel cover

ø est. 410 mm

41027912

9 733404 Copertura protezione ruote /

 Wheel cover

ø est. 420 mm

41032687

10 713591 Mozzo ruota completo di colonnette - senza ruota fonica / Hub c/w studs

260S40/S43/S48

7182031

7182032

(ex 7173326)

(ex 7173327)

11 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

12 713525 Mozzo ruota con colonnette / Wheel hub c/w studs

7180797

7183906

(ex 7188706)

13 728666 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 70x120x37

1905273

VKHb5343

14 730768 Paraolio interno mozzo in viton / Oil seal (vITON material)

ø 95x130x16

7185250

(ex 40102143)

15 727253 Ruota fonica / Impulse wheel

ø 142x148x15

7172934

iveco

158

2

3

4

5

10

711828

1

711827

6

711820

7

711829

8

711824

9

11

729389

12

729390

13

729391

14

729392

729025

15

729626

16

729627

17

18

729831

19

729830

20

729182

729029

21

729657

22

729659

23

24 -

728723

25 -

728730

729778

26

729776

28

27

29

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

159

AV

ANTRENO

FRONT A

XLE

mAn

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

mAn

fuSi A Snodo / STEERINg KNUCKLES

1 711828 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 34,5/35

L=174

G90

81442056016

2 711744 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 49,5/50

L=223

M90 - F90 - M2000 - F2000

81442056013

3 711743 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 50/51

L=224

M2000 - F2000

81442056023

4 711742 Complessivo revisione perni fusi (2 ruote)

King pin repair kit (Services 2 wheels)



Perno / Pin

ø 52/53

L=235

F2000 - TGA - F90 - G90 - M90

L2000 - M2000

81442056030

5 711781 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 35/36

L=172

L2000 - M2000

81442056025

6 711827 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 29/30

L=156

L2000

81442056024

81442056017

7 711820 Complessivo revisione perni fusi (2 ruote)

King pin repair kit (Services 2 wheels)

Perno / Pin

ø 38/39

L=173

L2000 - TGL

81442056033

8 711829 Complessivo perni fusi (2 ruote)

King pin repair kit (Services 2 wheels)

Perno / Pin

ø 43 L=200

TGM

81442056034

9 711824 Complessivo revisione perni fusi (2 ruote)

King pin repair kit (Services 2 wheels)

Perno / Pin

ø 50/64

L=109/119

TGA - TGM - TGS - F90 - F2000

M90 - M2000 - L2000

81363056004

81363050015

81363050016

81363050014

10 711784 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 49,5/50

L=223

bUS

81442056010

mozzi e ruote / hUbS AND whEELS

11 729389 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=58 TGL

81455010152

81455010116

12 729390 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 TGL

81455010171

13 729391 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 L2000

81455010181

14 729392 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 L2000

81455010159

15 729025 Dado per colonnetta / Wheel nut

M18x1,5

-

16 729626 Dado per colonnetta / Wheel nut

M18x1,5

-

17 729627 Dado per colonnetta / Wheel nut

M18x1,5

-

18 729831 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=65

E2000 - F2000 - M2000- TGA

TGM - TGS - TGX

81455010129

19 729830 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=80

L2000 - M2000

TGA - TGM - TGS - TGX

81455010114

81455010133

81455010163

81455010164

81455010174

20 729182 Colonnetta fissaggio ruota / Wheel stud

M22x1.5

L=110

F2000 - F90

81455010067

81455010082

81455010141

21 729029 Dado per colonnetta / Wheel nut

M22x1,5

-

22 729657 Dado per colonnetta / Wheel nut

M22x1,5

-

23 729659 Dado per colonnetta / Wheel nut

M22x1.5

-

24 728723 Cuscinetto esterno mozzo / Hub bearing, outer (32019xA, vKHb2161) ø 95x145x32 E2000 - F2000 - F90 - L2000

M2000 - M90 - TGA - TGM - TGS

06324890012

06324890064

06324890114

06324890115

25 728730 Cuscinetto esterno mozzo / Hub bearing, outer (33210, vKHb2068)

ø 50x90x32 Serie SL - SG Series

06324890004

06324890041

81934200072

26 729778 Ghiera fissaggio mozzo / Axle locking nut

M42x1,5  L=18 TGL

81906200098

27 729786 Dado fissaggio mozzo / Hub nut

M55x1,5 F90 - G90 - M90

TGM - TGL - TGX - TGA - TGS

81906850052

81906850303

28 729776 Ghiera fissaggio mozzo / Axle locking nut

M58x1,5

L=25

E2000 - F2000 - M2000 - TGA

TGM - TGS - TGX

81906200086

81906200110

29 713781 Mozzo ruota completo di cuscinetto e ruota fonica

Wheel hub assembly

F2000 - E2000 - M2000

TGM - TGX - TGA - TGS

81934200288

81934200330

81934200349
