Errevi catalogo generale (2017) - 8

112

727254

16 -

728658

Int. / Inner

17 -

728659

Est. / Outer

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

113

PONTE POST

REAR A

XLE

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

eurotrAKKer - eurotrAKKer “curSor”

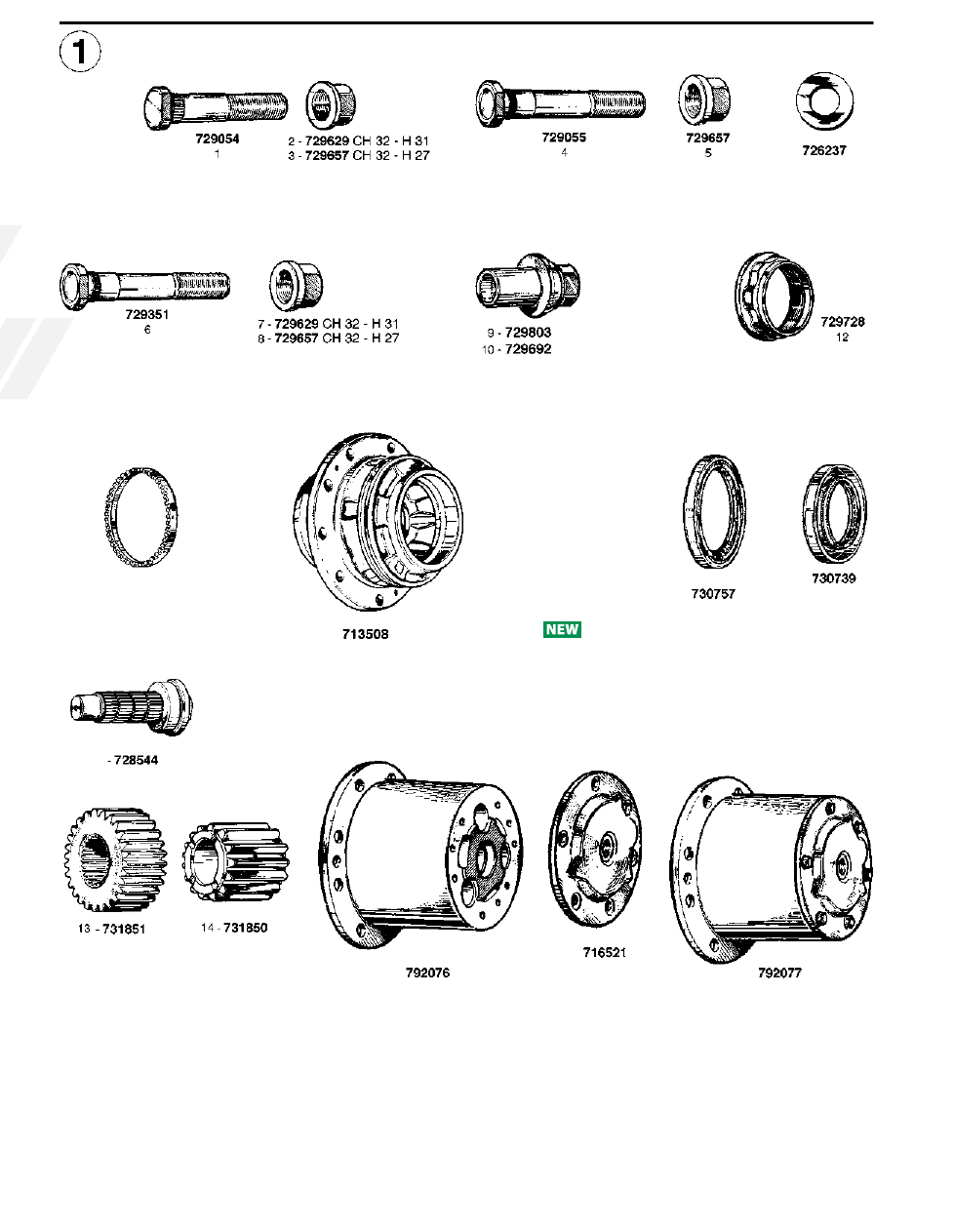

1 729054 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=86 340E42-410E42 EUROTRAKKER

EUROTRAKKER “CURSOR”

42117451

42119444

42101338

2476077

7168580

2 729629 Dado per colonnetta 1

Serie / Wheel nut

M22x1,5 H=31 340E42-410E42 EUROTRAKKER

EUROTRAKKER “CURSOR”

4459603

3 729657 Dado per colonnetta u.t. / Wheel nut

M22x1,5 H=27 340E42-410E42 EUROTRAKKER

EUROTRAKKER “CURSOR”

41036367

41299921

(ex 41031725)

4 729055 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=111 EUROTRAKKER

180E24/E27

EUROTRAKKER

190E24/E27/E38

}

“CURSOR”

42064826

42127249

42061641

42101367

(ex 42117455)

5 729657 Dado per colonnetta / Wheel nut

M22x1,5 H=27 EUROTRAKKER

180E24/E27

EUROTRAKKER

190E24/E27/E38

}

“CURSOR”

41036367

41299921

(ex 41031725)

6 729351 Colonnetta fiss. ruota (cerchi in lega) / Wheel stud (Alloy rims)

M22x1,5 L=128,5 EUROTRAKKER

7 729629 Dado per colonnetta 1

Serie / Wheel nut

M22x1,5 H=31 EUROTRAKKER

4459603

8 729657 Dado per colonnetta / Wheel nut

M22x1,5 H=27 EUROTRAKKER

41036367

(ex 41031725)

9 729803 Dado con guida / Wheel nut

M22x1,5

H TOT. 45

EUROTRAKKER “CURSOR”

10 729692 Dado con guida / Wheel nut

M22x1,5

H TOT. 62

EUROTRAKKER “CURSOR”

41036369

11 716521 Coperchio scatola riduttore / Cover

42118921

12 729728 Dado bloccaggio mozzo / Nut

M82x1,5

3555488

13 731851 Ingranaggio centrale riduttore / Axle shaft gear

Z=30

42064799

14 731850 Ingranaggio satellite riduttore / Step-down gear

Z=17

42064798

15 713508 Mozzo ruota / Rear hub

42104691

16 728658 Cuscinetto interno mozzo / Hub bearing, inner

ø 105x190x41,3

1102864

(ex 26800090)

VKHb2215

17 728659 Cuscinetto esterno mozzo / Hub bearing, outer

ø 120x180x38

1103360

VKHb2216

18 730757 Paraolio interno mozzo / Oil seal, inner

ø180x200x12 380E37 - 410E42 - 720E37/E42 EUROTRAKKER

190E31/E35 - 380E38/E48 EUROTRAKKER

410E38/E44 - 720E38

}

“CURSOR”

42127526

(ex 40100443)

19 730739 Paraolio esterno mozzo / Oil seal, outer

ø 200x180x12

42037581

20 728544 Perno portasatellite / Saddle pin

42064785

21 726237 Rondella rasamento satellite / Thrust washer

ø 29x51x1,3

2443705

22 727254 Ruota fonica / Impulse wheel

ø 202x218x24

7166885

23 792076 Scatola riduttore / Transfer case housing

42118227

24 792077 Scatola riduttore compl. di ingranaggi e coperchio / Transfer case assy

114

729741

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

115

PONTE POST

REAR A

XLE

iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

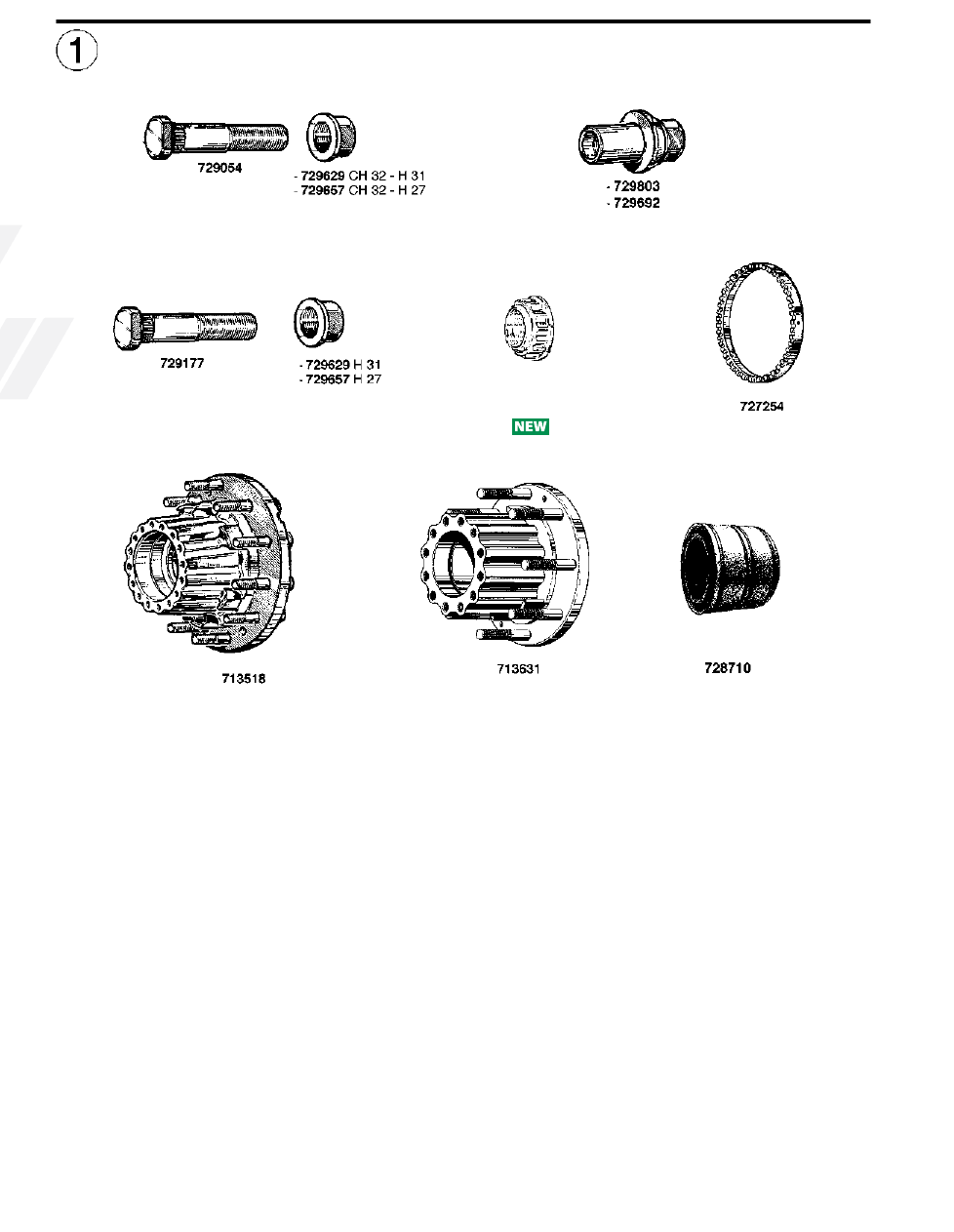

StrAliS

1 729054 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=86 260S40/S43

42117451

42119444

42101338

2476077

7168580

2 729629 Dado per colonnetta 1

Serie / Wheel nut

M22x1,5 H=31 260S40/S43

4459603

3 729657 Dado per colonnetta / Wheel nut

M22x1,5 H=27 260S40/S43

41036367

41299921

(ex 41031725)

4 729803 Dado con guida / Wheel nut

M22x1,5

H tot. 45

190S43/S48- 260S40/S43/S48/

S54 - 440S40/S43/S48/S54

5 729692 Dado con guida / Wheel nut

M22x1,5

H tot. 62

190S43/S48 - 260S40/S43/S48/S54

440S40/S43/S48/S54

41036369

6 729177 Colonnetta fiss. ruota / Wheel stud

M22x1,5 L=77 260S40/S43/S44/S48/S54

440S40/S43/S44/S48/S54

42117448

42116737

(ex 42064821)

7 729629 Dado per colonnetta /Wheel nut

M22x1,5 H=31 260S40/S43/S44/S48/S54

440S40/S43/S44/S48/S54

4459603

8 729657 Dado per colonnetta / Wheel nut

M22x1,5 H=27 260S40/S43/S44/S48/S54

440S40/S43/S44/S48/S54

41036367

41299921

(ex 41031725)

9 729741 Dado bloccaggio mozzo / Wheel nut

M88x2

190S36 - 260S36 - 440S45/S50

7184036

(ex 7179746)

10 713518 Mozzo ruota completo di colonnette /Wheel hubc/w studs

7180909

11 728710 Kit cuscinetto completo / Bearing assembly

ø 90x160x125

2996882

(ex 7179751

-7183074

- 7189050)

12 713631 Mozzo ruota completo di colonnette /Wheel hub c/w studs

7179777

7186804

13 727254 Ruota fonica / Impulse wheel

ø 202x218x24

7166885

116

729389

729390

729391

729392

729830

729831

729832

19 -

713782 Nudo / Bare

20 -

713796 Compl. / Assembly

728709

728720

713916

12 -

728721

13 -

728722

14 -

728727

15 -

728728

16 -

728729

729777

729778

728711

730774

730785

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

117

PONTE POST

REAR A

XLE

mAn

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

mAn

1 729182 Colonnetta fissaggio ruota / Wheel stud

M22x1.5

L=110

F2000 - F90

81455010067

81455010082

81455010141

2 729029 Dado per colonnetta / Wheel nut

M22x1,5

41800483

3 729046 Rondella spaccata per colonnetta / Lockwasher

504023611

(ex 1121811)

4 729389 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=58 TGL

81455010152

81455010116

5 729390 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 TGL

81455010171

6 729391 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 L2000

81455010181

7 729392 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=70 L2000

81455010159

8 729831 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=65

E2000 - F2000 - M2000 TGA

TGM - TGS - TGX

81455010129

9 729830 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=80

L2000 - M2000 - TGA - TGM

TGS - TGX

81455010114

81455010133

81455010163

81455010164

81455010174

10 729832 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=110

F2000 - TGA - TGM - TGS - TGX

81455010176

81455010131

11 729785 Dado di fiss. manicotto pignone conico / Pinion nut

M45x1,5

F90 - G90 - M90

TGM - TGL - TGX - TGA - TGS

81906400032

81906850311

12 728721 Cuscinetto esterno mozzo (30220A, vKHb2164)

Hub bearing, outer

ø 100x180x37 F90 - E2000 - F2000 - M2000 - TGA 06324890032

06324890095

64934200023

64934200024

64934200065

81934200090

13 728722 Cuscinetto interno ed esterno mozzo (32018xA, vKHb2170)

Hub bearing

ø 90x140x32 L2000 - M2000 - M90

06324890011

06324890051

14 728727 Cuscinetto interno mozzo (33021, vKHb2162)

Hub bearing, inner

ø 105x160x43 TGA - TGS - TGX

06324990096

06324990127

06324990183

06324990188

15 728728 Cuscinetto interno mozzo (33022, vKHb2163)

Hub bearing, inner

ø 110x170x47 F2000 - M2000 - F90 - M90

E2000 - TGA - TGM - TGX

06324990044

06324990045

06324990155

06324990156

16 728729 Cuscinetto esterno mozzo (33115, vKHb2222)

Hub bearing, outer

ø 75x125x37 L2000 - M2000 - M90 - E2000

F2000 - F90 - TGA

06324990040

06324990131

06324990189

81934200270

17 729786 Dado di fiss. manicotto pignone conico / Pinion nut

M55x1,5

F90 - G90 - M90

TGM - TGL - TGX - TGA - TGS

81906850303

81906850052

18 728711 Kit cuscinetto completo / Bearing assembly

ø 78x130x90 L2000 - TGL- TGM

81934200336

81934200379

81934206083

81934206099

19 713782 Mozzo ruota, nudo / Wheel hub, bare

TGM - TGX - TGA - TGS (per freno a disco) 81357010155

20 713796 Mozzo ruota completo / Wheel hub assembly

TGM - TGX - TGA - TGS

(per freni a disco) (for brake disc)

81357010155S

21 728709 Kit cuscinetto completo / Bearing assembly

ø 105x160x140 TGM - TGX - TGA - TGS

81934200342

81934200320

81934200376

22 728720 Kit cuscinetto completo / Bearing assembly

ø 110x170x146 F2000-TGA-TGS-TGX

81934200346

81934200377

81934206098

23 713916 Mozzo ruota completo / Wheel hub assembly

TGA - TGS - TGX

81357006150

81357006136

24 729777 Ghiera fissaggio mozzo / Axle locking nut

M100x1,5 L=17 TGA

81906200092

25 729778 Ghiera fissaggio mozzo / Axle locking nut

M42x1,5 L=18 TGL

81906200098

26 730774 Paraolio mozzo con AbS / Oil seal c/w ABS

ø 135x175x16 F90 - F2000

81965030188

81965030398

81965030207

27 730785 Paraolio interno mozzo / Oil seal, inner

ø 144x175x14 TGA - TGS - TGX - F2000

M90 - L2000 - F90 - G90 - M2000

06562890371

118

13 -

728721

14 -

728722

15 -

728723

16 -

728724

17 -

728727

18 -

728728

19 -

728729

20 -

728733

730785

727267

729394

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

119

PONTE POST

REAR A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

mercedeS

1 729343 Colonnetta fissaggio ruota / Wheel stud

M20x1,5 L=72 811 - 813 - 913 - 1113 - 1213

3524020171

(ex 3124021071)

2 729032 Dado per colonnetta / Wheel nut

M20x1,5

811 - 813 - 913 - 1113 - 1213

74361020205

(ex 074361020204)

3 729042 Rondella conica per colonnetta / Cone washer

811 - 813 - 913 - 1113 - 1213

664020075

4 729450 Rondella spaccata per colonnetta / Lockwasher

811 - 813 - 913 - 1113 - 1213

74361020352

5 729182 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=110 1222-1622-1932-2626-3250-3535 3464010071

3814010771

6 729029 Dado per colonnetta / Wheel nut

M22x1,5

1222-1622-1932-2626-3250-3535 3854000124

(ex 6174000024)

7 729046 Rondella spaccata per colonnetta / Lockwasher

1222-1622-1932-2626-3250-3535 74361022351

8 729374 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=68 ACTROS - ATEGO

9424010271

9 729369 Colonnetta fissaggio ruote / Wheel stud

M22x1.5 L=80 ATEGO - ACTROS

10 729364 Colonnetta fissaggio ruota / Wheel stud

M22x1.5 L=90 ACTROS - ATEGO

9424010371

11 729375 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=110 ACTROS - ATEGO

3814010771

12 729659 Dado per colonnetta / Wheel nut

M22x1.5

ACTROS - ATEGO

0004010672

13 728721 Cuscinetto esterno mozzo (30220A, vKHb2164)

Hub bearing, outer

ø 100x180x37

Serie MK - SK - NG

0049812105

0049814905

0079810005

14 728722 Cuscinetto mozzo (32018xA, vKHb2170)

Hub bearing

ø 90x140x32 ATEGO - ATEGO2 - ATEGO3

0049811705

0049814305

0059815605

0069810005

15 728723 Cuscinetto esterno mozzo (32019xA, vKHb2161)

Hub bearing, outer

ø 95x145x32 Serie MK - SK - NG

ACTROS - ACTROS MP2

0019802602

0029815405

0039815105

0069814705

16 728724 Cuscinetto mozzo (32019xA, vKHb2161)

Hub bearing

ø 100x150x32 ACTROS - ATEGO - AXOR - AXOR 2

ACTROS MP2

0019802602

0029815405

0039815105

0069814705

17 728727 Cuscinetto interno mozzo (3302, vKHb2162)

Hub bearing, inner

ø 105x160x43 ACTROS - ATEGO - AXOR - AXOR 2

ACTROS MP2

0009809702

0039812605

0039812805

0059814905

18 728728 Cuscinetto interno mozzo (33022,

vKHb2163)

Hub bearing, inner

ø 110x170x47 ACTROS - ATEGO - AXOR - AXOR 2

ACTROS MP2 - ACTROS MP4

0049810705

0049810905

0059812105

0089813505

0189817105

19 728729 Cuscinetto mozzo (33115, vKHb2222)

Hub bearing

ø 75x125x37 ACTROS - ATEGO - AXOR - AXOR 2

ACTROS MP2

0009814218

0039813005

0039813205

0089810305

20 728733 Cuscinetto mozzo (32218A, vKHb2030)

Hub bearing

ø 90x160x42,5

000720032218

21 729785 Dado di fiss. manicotto pignone conico / Pinion nut

M45x1,5

ACTROS

3663530072

3853510672

22 729786 Dado di fiss. manicotto pignone conico / Pinion nut

M55x1,5

3463530072

3853510572

23 730785 Paraolio interno mozzo / Oil seal, inner

ø 144x175x14 ACTROS - ACTROS MP2 - ATEGO

0159974947

24 727267 Ruota fonica / Impulse wheel

ø 153x176x16

100 denti/theeth

ATEGO - AXOR - AXOR 2 - ACTROS

ACTROS MP2

9423560715

9423560315

9423560015

niSSAn

25 729394 Colonnetta fissaggio ruota / Wheel stud

M16x1,5 L=59 CAbSTAR 110-120

402229X50b

(ex 43222F3600)

mercedeS - niSSAn

120

729387

729393

729395

11 -

728708

Est. / Outer

12 -

728707

Int. / Inner

713776

728706

729773

726374

7 -

728723

8 -

728725

9 -

728727

15 -

713901 Nudo / Bare

16 -

713902 Compl. / Assembly

713917

713799

727290

728706

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

121

PONTE POST

REAR A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

renAult

1 729175 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=95 Gamma G.R. (veicoli pesanti)

0000190220

5010097347

5010457733

7420551045

2 729393 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=79 MAGNUM - PREMIUM

7420515514

3 729395 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=105 MAGNUM - PREMIUM - KERAX

7420515519

4 729387 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=114 MAGNUM - PREMIUM - KERAX

7420524942

7421147687

5 729624 Dado per colonnetta / Wheel nut

M22x1,5

Gamma G.R. (veicoli pesanti)

5010262935

5010439317

5010439406

(ex 21323312

- 21623013)

6 729773 Ghiera fissaggio mozzo / Axle locking nut

M86x2

MAGNUM - PREMIUM

7401076335

7 728723 Cuscinetto interno mozzo / Hub bearing, inner

ø 95x145x32 KERAX - MAGNUM - MAXTER

MIDLINER - MIDLUM - PREMIUM

5010241096

5010439224

5010534822

5010587011

32019XA

VKHb2161

8 728725 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 110x170x38 MIDLINER (6 x 6)

5001014916

5000021895

VKHb2281

32022X

9 728727 Cuscinetto interno mozzo / Hub bearing, inner

ø 105x160x43

5010319057

5010443791

5010443751

33021

VKHb2162

10 713780 Mozzo ruota, nudo / Wheel hub, bare

PREMIUM

MAGNUM

KERAX

5010566112

11 728708 Cuscinetto esterno mozzo / Outer bearing

ø 95x150x42 PREMIUM

MAGNUM

KERAX

5010587009

12 728707 Cuscinetto interno mozzo / Inner bearing

ø 95x160x46 PREMIUM

MAGNUM

KERAX

5010587010

13 713776 Mozzo ruota completo / Wheel hub assembly

MAGNUM - PREMIUM

(per freno a disco) / (for brake disc)

7420535263

7485107753

14 728706 Kit cuscinetto completo / Bearing assembly

ø 94x148x135 KERAX - PREMIUM - PREMIUM 2

MAGNUM DXi

7420518661

7420792439

7421036050

15 713901 Mozzo ruota nudo / Wheel hub, bare

PREMIUM - KERAX

7421328181

7420820402

16 713902 Mozzo ruota completo / Wheel hub assembly

PREMIUM - KERAX

7421328181S

7420820402S

17 713799 Mozzo ruota completo / Wheel hub assembly

PREMIUM - KERAX

7420819822

7420820420

18 713917 Mozzo ruota nudo / Wheel hub, bare

PREMIUM - MAGNUM

7420516957

19 726374 Rondella di bloccaggio dado assale / Lock washer

MAGNUM - PREMIUM

7408157714

20 727290 Ruota fonica / Impulse wheel

ø 140x164x7

100

denti / teeth

PREMIUM - MAGNUM - KERAX

7420424109

renAult

122

729047

729274

3 -

729397

4 -

729833

728641

713798

12 -

728725

13 -

728726

14 -

728727

15 -

728731

16 -

728733

729787

730771

730773

727268

713794

PONTE POST

REAR A

XLE

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

123

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

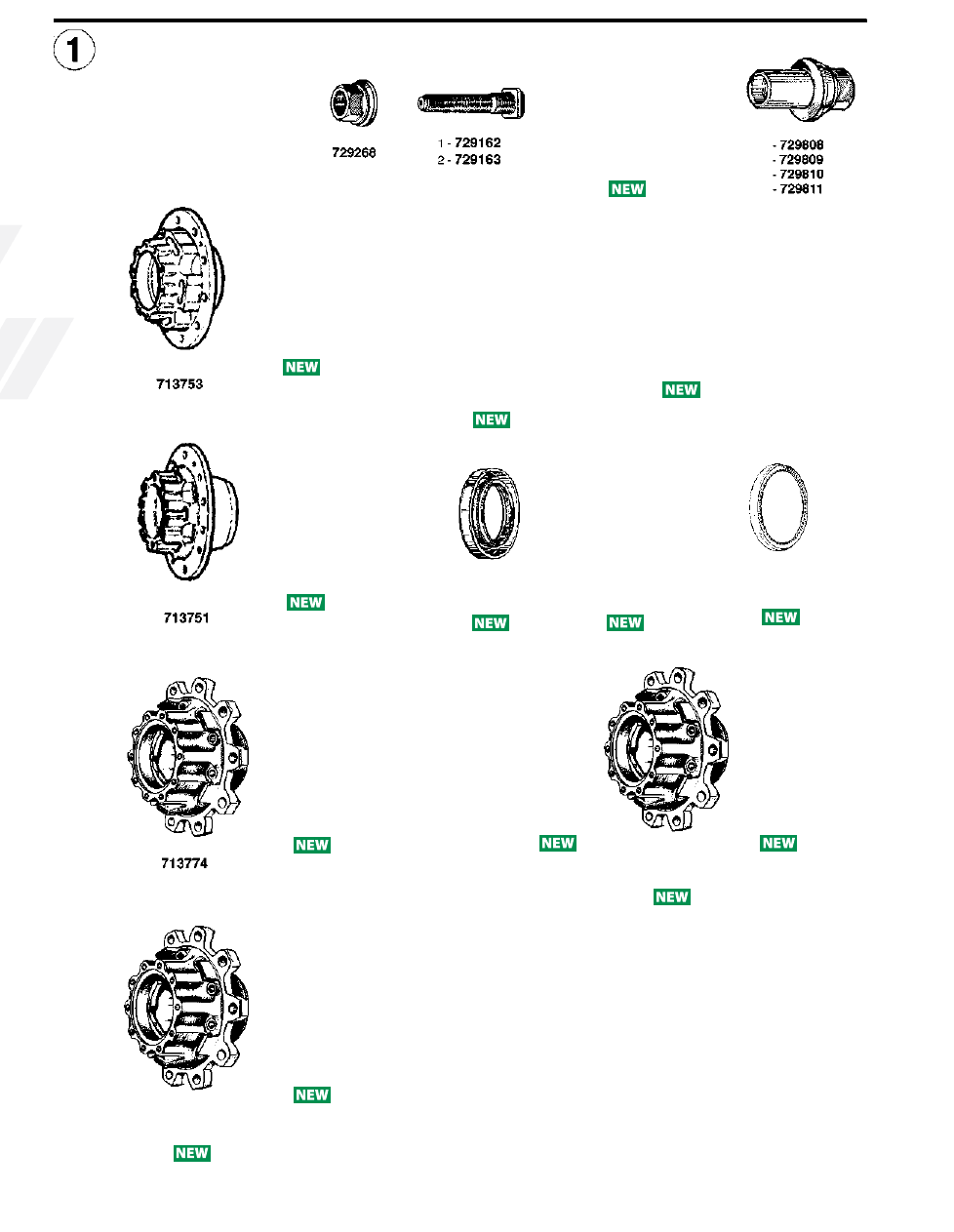

ScAniA

1 729162 Colonnetta posteriore / Wheel stud

7/8”Dx L=85 81 - 86 - 110 - 111 - 112 - 141

142 - 143

295953

1368693

2 729163 Colonnetta posteriore / Wheel stud

7/8”Dx L=100 110 - 111 - 112 - 142

143 (4x2 - 6x2 - 6x4)

272853

1368694

3 729397 Colonnetta fissaggio ruota / Wheel stud

7/8”-11bSF

L=85

Serie P - G - R - T Series

94 - 114 - 124

2285279

1528712

4 729833 Colonnetta fissaggio ruota / Wheel stud

7/8”-11bSF

L=105

Serie P - G - R - T Series

Serie 4 Series

1528655

5 729268 Dado / Wheel nut

7/8”Dx H=26

318690

1365510

1749034

(ex 243956)

6 729047 Dado per bullone raggiera c/battuta / Wheel nut

Ruote posteriori (veicoli con mozzi) / Rear wheels (with spoke wheels)

M18x2

265447

(ex 130961)

7 729274 Controdado / Locknut

Ruote posteriori (veicoli con mozzi) / Rear wheels (with spoke wheels)

7/8”Dx H=16

121306

8 729808 Dado con guida / Wheel nut

7/8”-11 bSF

H tot. 44

9 729809 Dado con guida / Wheel nut

7/8”-11 bSF

H tot. 50

10 729810 Dado con guida / Wheel nut

7/8”-11 bSF

H tot. 56

11 729811 Dado con guida / Wheel nut

7/8”-11 bSF

H tot. 78

12 728725 Cuscinetto esterno mozzo / Hub bearing, outer (vKHb2281)

ø 110x170x38

82 - 92 - 112 - 142 - 93 - 113 - 143

351715

264960

362226

32022X

13 728726 Cuscinetto esterno mozzo/ Hub bearing, outer (vKHb2004)

ø 45x100x38,25

82 - 92 - 112 - 142 - 93 - 113 - 143

397314

1362149

014623

32309A

14 728727 Cuscinetto interno mozzo / Hub bearing, inner (

vKHb2162)

ø 105x160x43

82 - 92 - 112 - 142 - 93 - 113 - 143

351713

33021

15 728731 Cuscinetto interno ed esterno mozzo / Hub bearing (vKHb2032) ø 100x157x42 82 - 92 - 112 - 142

93 - 113 - 143

354076

272716

KHM220149.220.110

16 728733 Cuscinetto interno ed esterno mozzo / Hub bearing (vKHb2030) ø 90x160x42,5 82 - 92 - 112 - 142

93 - 113 - 143

14835

32218A

17 729787 Ghiera fissaggio mozzo / Grooved nut

M60x2

94 - 114 - 124 - 144

1356196

1403618

1873183

18 713798 Mozzo ruota completo / Wheel hub assembly

94 - 114 - 124 - 144 - 164

(per freno a disco) / (for brake disc)

1724790S

19 713753 Mozzo ruota, nudo / Wheel hub, bare

93 - 113 - 143

94 - 114 - 124 - 144 - 164

255348

337565

347945

1724788

20 713751 Mozzo ruota, nudo / Wheel hub, bare

94 - 114 - 124 - 144 - 164

(per freno a disco) / (for brake disc)

1382884

21 713774 Mozzo ruota, nudo / Wheel hub, bare

94 - 114 - 124 - 144 - 164

(per freno a disco) / (for brake disc)

1724790

22 713794 Mozzo ruota nudo / Wheel hub, bare

94 - 114 - 124 - 144 - 164

1800283

23 728641 Cuscinetto int./est. mozzo / Hub bearing

ø 90x147x42 93 - 113 - 143

94 - 114 - 124 - 144 - 164

1524625

24 730771 Paraolio mozzo / Oil seal, rear

ø 158x188x16 93 - 113 - 143 - 114 - 124 - 144

1309342

1363674

1528043

1786639

1907845

528043

25 730773 Paraolio mozzo / Oil seal

ø 143,5x170x20 93 - 113 - 143 - 114 - 124 - 144

291076

370076

120310

26 727268 Ruota fonica / Impulse wheel

ø 126x164x8,5

100 denti / teeth

Serie 3 - 4 Series

1339680

1375382

ScAniA

124

729624

729775

729773

726374

1 -

729393 L=79

2 -

729395 L=105

3 -

729387 L=114

728706

PONTE POST

REAR A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

1 729393 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=79 FH - FH12 - FH16 - FL6 - FM - FM12 20515514

2 729395 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=105 b7 - b10 - b12 - FH - FM - FH12

FH16 - FM9 - FM12

20515519

3 729387 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=114 FM9 - FM12 - FH12 - FH16

20524942

21147687

4 729624 Dado per colonnetta / Wheel nut

M22x1.5

H=31 Ch=33

FM9 - FM12 - FH12 - FH16

20551045

21303956

21402076

5 729156 Colonnetta fissaggio ruota / Wheel stud

7/8”Dx L=102 F7 - F10 - F12 - F16 - N7 - N10 - N12

1573082

6 729198 Colonnetta fissaggio ruota (con riduttore) / Wheel stud

7/8”Dx L=115 F16

1589009

7 729258 Dado per colonnetta / Wheel nut

7/8”Dx H=35 F7 - F10 - F12 - F16

N7 - N10 - N12

943491

1083894

8 729804 Dado con guida / Wheel nut

7/8”-14 UNF

H tot. 44

9 729805 Dado con guida / Wheel nut

7/8”-14 UNF

H tot. 50

10 729806 Dado con guida / Wheel nut

7/8”-14 UNF

H tot. 56

11 729807 Dado con guida / Wheel nut

7/8”-14 UNF

H tot. 78

12 732741 Coperchio per dado colonnetta / Nut cover

Adattabile su tutti i dadi Ch. 32 mm. / Suitable to all 32 mm. key nuts

Ch / Key 32

3943983

1609675

13 729775 Ghiera fissaggio mozzo / Axle nut

M80x2

F10 - F12 - F16 - FL7 - FL10 - FL12

FM7 - FM9 - FM10 - FM12 - FH12- FH16

1522384

14 729773 Ghiera fissaggio mozzo / Axle locking nut

M86x2

FL6 - FL7 - FL12 - FM7 - FM9 - FM10

FM12 - FH12 - FH16

1076335

15 726374 Rondella di bloccaggio dado assale / Lock washer

FL6-FL7-FL12-FM7-FM9-FM10

FM12-FH12-FH16

8157714

16 713776 Mozzo ruota completo / Wheel hub assembly

FH - FM

85107753

17 713777 Mozzo ruota completo / Wheel hub assembly

FM9 - FM12 - FH12 - FH16

85105696

18 713778 Mozzo ruota completo / Wheel hub assembly

FM9 - FM12 - FH12 - FH16

20517952

19 728706 Kit cuscinetto completo / Bearing assembly

ø 94x148x135 FH - FM - FM9 - FM12 - FH12 - FH16 20967828

1075408

20518661

20792439

20792440

21036050

20 730760 Paraolio mozzo posteriore / Oil seal

ø 168x192,5x32 F7 - F10 - F12 - F16

FL7 - FL10 - FL12

FH12 - FH16

944666

1591903

1610765

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

125

volvo

126

728706

1 -

713901 Nudo / Bare

2 -

713902 Completo / Assembly

713917

713799

713900

728711

730779

6 -

728718

Int. / Inner

7 -

728719

Est. / Outer

730760

10 -

728733

11 -

728729

12 -

728723

13 -

728722

14 -

728731

727290

PONTE POST

REAR A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

volvo

1 713901 Mozzo ruota nudo / Wheel hub, bare

FH - FM - FH12 - FH16

20819804

20535207

20820402

21328181

21328177

2 713902 Mozzo ruota completo / Wheel hub assembly

FH - FM - FH12 - FH16

20819804S

20535207S

20820402S

21328181S

21328177S

3 713917 Mozzo ruota nudo / Wheel hub, bare

FM - FH

20535263

4 713799 Mozzo ruota completo / Wheel hub assembly

Veicoli 6x4 da cantiere

20820420

5 713900 Mozzo ruota nudo / Wheel hub, bare

F10 - F12 - F16 - FL6 - FL10 - FL7 - FL12

NL10 - NL12 - NH12 - FH12 - FH16

1626992

6 728718 Cuscinetto interno mozzo / Inner bearing

ø 96x160x43

F10 - F12 - F16 - FL6 - FL10 - FL7 - FL12

NL10 - NL12 - NH12 - FH12 - FH16

184795

181278

181279

7 728719 Cuscinetto esterno mozzo / Outer bearing

ø 82,5x145x43

F10 - F12 - F16 - FL6 - FL10 - FL7 - FL12

NL10 - NL12 - NH12 - FH12 - FH16

184794

181280

181281

8 728706 Kit cuscinetto completo / Bearing assembly

ø 94x148x135 FH - FM - FM9 - FM12 - FH12 - FH16 20967828

1075408

20518661

20792439

20792440

21036050

9 728711 Kit cuscinetto completo / Bearing assembly

ø 78x130x90

85103257

10 728733 Cuscinetto interno mozzo / Hub bearing, inner

ø 90x160x42,5

19468

32218A

VKHb2030

11 728729 Cuscinetto esterno mozzo / Hub bearing, outer

ø 75x125x37 FL6

184678

33115

VKHb2222

12 728723 Cuscinetto interno mozzo / Hub bearing, inner

ø 95x145x32 FL

20593429

32019XA

VKHb2161

13 728722 Cuscinetto esterno mozzo / Hub bearing, outer

ø 90x140x32 FL6

1699173

32018XA

VKHb2170

14 728731 Cuscinetto interno mozzo / Hub bearing, inner

ø 100x157x42 F10 - F12 - N10 - N12 - FM7 - FM9

FM10 - FM12 - NL12 - FH12 - FH16

FH - FM

183326

KHM220149.220.110

VKHb2032

15 730760 Paraolio mozzo posteriore / Oil seal

ø 168x192,5x32 F7 - F10 - F12 - F16

FL7 - FL10 - FL12

FH12 - FH16

944666

1591903

1610765

16 730779 Kit paraolio per mozzo / Oil seal kit

FL6 - FL7 - FL10 - FL12 - FM7

FM10 - FM12 - FH12 - FH16

3095043

3095042

8159000

17 727290 Ruota fonica / Impulse wheel

ø 140x164x7

100

denti/teeth

FH12 - FH16 - FL6 - FM10 - FM12 -

FM9

20424109

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

127

volvo

Content .. 6 7 8 9 ..
