Errevi catalogo generale (2017) - 9

ricAmbi per / SPARE PARTS FOR

AStrA

pag.

130 - 131

dAf

pag.

130 - 133

fiAt-iveco

pag.

134 - 135

iveco

pag.

134 - 157

mAn

pag.

158 - 159

mercedeS

pag.

160 - 163

niSSAn

pag.

162 - 163

renAult

pag.

164 - 165

ScAniA

pag.

166 - 167

volvo

pag.

168 - 171

AvAntreno e mozzi Anteriori

FRONT AxLE AND whEELS

Av

Antreno

FRONT A

xLE

130

11 -

10 -

9 -

16 -

18

20

21

17 -

13 -

711891

12 -

711823

14  -

711892

15 -

711893

719114

19

729783

29

729627

23

729388

22

729398

24

28

25

26

27

7

8

6

8

8

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

131

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

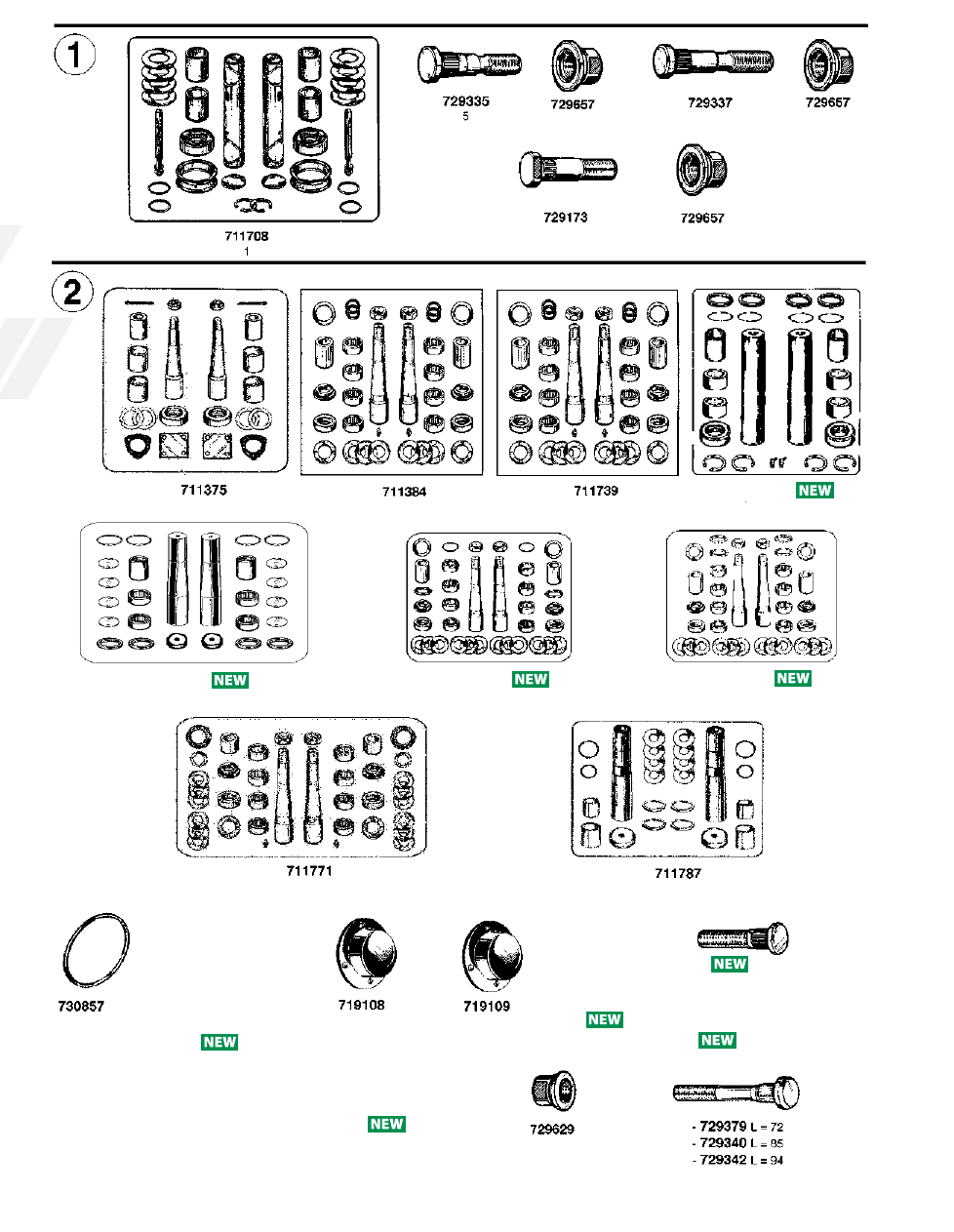

AStrA

bm304f - bm305f - bm64.26 - bm64.30 - bm64.36

Hd7 (64.34-64.38-64.42-64.45-64.52) - Hd8 (4x2 - 4x4 - 6x4 - 6x6 - 8x4)

1 711708 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

-

2 725778 boccola sup. e inf. perno fuso / King pin bush

ø 46,3x52,7x55

179957

 (ex 30209)

3 719854 Perno fuso / King pin

ø 46x245

100909

4 728595 Reggispinta perno fuso / King pin thrust bearing

30198

mozzi e ruote / hUbS AND whEELS

5 729335 Colonnetta fissaggio mozzi / Wheel stud

M22x1,5 L=72 bM304F - bM305F

40045

6 729337 Colonnetta fissaggio mozzi / Wheel stud

M22x1,5 L=90 bM64.26 - bM64.30 - bM64.36

HD7 (64.34-64.38-64.42-64.45-64.52)

151545

7 729173 Colonnetta fissaggio mozzi

u.t./ Wheel stud

M22x1,5 L=92 HD7 (64.34-64.38-64.42-64.45-64.52)

HD8 (4x2 - 4x4 - 6x4 - 6x6 - 8x4)

125100

 (ex 119026)

8 729657 Dado per colonnetta / Wheel nut

M22x1,5 HD8 (4x2 - 4x4 - 6x4 - 6x6 - 8x4)

40051

dAf

9 711375 Complessivo perni fusi (2 ruote)

King pin set (Service 2 wheels)

Perno / Pin

ø 31,5/50

L=275

2100 - 2300 - 2500 - 2800 - 3600

0118086

10 711384 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 31,5/50

L=270

2100 - 2300 - 2500 - 2800 - 3600

0680374

0681621

11 711739 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 31,5/50

L=272

F1700 - F2100 - F65 - F75 - F85

F95 - 65CF - 75CF - 85CF - 95XF

0681706

12 711823 Complessivo revisione perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 45  L=215

LF55

0683485

1895527

13 711891 Complessivo perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 32/40

L=171,5

LF45

0683466

1895528

0683590

14 711892 Complessivo perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 40,5/55

L=292

F75 - F85 - F95

75CF - 85CF - 95XF

0681702

0683392

15 711893 Complessivo perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 40,5/55

L=266

75CF - 85CF

CF75 - CF85 - XF95 - XF105

0683470

16 711771 Complessivo perni fusi (2 ruote) con cuscinetti

King pin repair kit (Services 2 wheels) c/w bearings

Perno / Pin

ø 50  L=253

65CF - 75CF - 85CF - 95XF

CF65 - CF75 - CF95 - XF105

0683499

17 711787 Complessivo perni fusi (2 ruote)

King pin set (Service 2 wheels)

Perno / Pin

ø 32/40

L=171

LF45

0683469

mozzi e ruote / hUbS AND whEELS

18 730857 Anello di tenuta / O.Ring

XF95 - 95XF

1692506

19 719114 Calotta coprimozzo / Hub cap

LF45

1406287

20 719108 Calotta coprimozzo / Hub cap

XF95 - 95XF

1691965

21 719109 Calotta coprimozzo / Hub cap

XF95 - 95XF

1339107

22 729388 Colonnetta fissaggio ruota / Wheel stud

M18x1,5

L=57

LF45

1400082

1703948

23 729627 Dado per colonnetta / Wheel nut

M18x1,5

H=23 Ch/Key 27

LF45

1402420

0620650

24 729398 Colonnetta fissaggio ruota / Wheel stud

M20x1,5

L=85

LF45 - LF55

1400065

PAK4938

25 729379 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=72

1337020

(ex 0099720)

(ex 0099721)

26 729340 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=85 2100 - 2300 - 2500 - 2800 - 3600

620646

99730

1309191

27 729342 Colonnetta fissaggio ruota / Wheel stud

M22x1,5

L=94

85CF - 85FA - 95FA - 95XF

1309190

1356736

890763

28 729629 Dado per colonnetta / Wheel nut

M22x1,5 2100 - 2300 - 2500 - 2800 - 3600

652575

29 729783 Dado fissaggio mozzo / Wheel nut

M58x1,5

1396606

AStrA - dAf

Av

Antreno

FRONT A

xLE

132

1 -

728726

2 -

728730

3 -

728715

729783

4

5 -

713911 Nudo / Bare

6 -

713759 Compl. / Assembly

7 -

713910 Compl. FAG / FAG Assembly

9 -

713913 Nudo / Bare

10 -

713772 Compl. / Assembly

11 -

713912 Compl. FAG / FAG Assembly

728700

8

728702

12

728717

16

13 -

713915 Nudo / Bare

14 -

713797 Compl. / Assembly

15 -

713914 Compl. FAG / FAG Assembly

730780

17

726375

22

730783

18

726376

23

727287

26

730784

19

730782

20

730781

21

24

25

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

133

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

segue mozzi e ruote / cont’d hUbS AND whEELS

1 728726 Cuscinetto interno ed esterno mozzo / Hub bearing

ø 45x100x38,25 95 FA - 95 FT

283684

283686

140896

32309A

VKHb2004

2 728730 Cuscinetto mozzo / Hub bearing

ø 50x90x32 F2000 - F2100 - F2300 - F2800

614943

33210

VKHb2068

3 728715 Cuscinetto ruota / Wheel bearing

ø55x95x30 LF45

1400081

4 729783 Dado fissaggio mozzo / Wheel nut

M58x1,5

1396606

5 713911 Mozzo ruota NUDO / Wheel hub, BARE

XF95 - 95XF

1391615S

1697346S

1388905S

6 713759 Mozzo ruota completo / Wheel hub assembly

XF95 - 95XF

1391615

1697346

1388905

7 713910 Mozzo ruota completo di cuscinetto FAG

Wheel hub assembly (complete with FAG bearing)

XF95 - 95XF

1391615

1697346

1388905

8 728700 Kit cuscinetto completo / Bearing assembly

ø 70x120x110 XF95 - 95XF

1801595

9 713913 Mozzo ruota NUDO / Wheel hub, BARE

XF95 - 95XF

1691621S

1699327S

1818004S

10 713772 Mozzo ruota completo / Wheel hub assembly

XF95 - 95XF

1818004

1691621

1699327

11 713912 Mozzo ruota completo di cuscinetto FAG

Wheel hub assembly (complete with FAG bearing)

XF95 - 95XF

1691621

1699327

1818004

12 728702 Kit cuscinetto completo / Bearing assembly

ø 70x125x114 XF95 - 95XF

-

13 713915 Mozzo ruota NUDO / Wheel hub, BARE

CF75 - CF85 - XF105

1812160S

1428396S

1613331S

14 713797 Mozzo ruota completo / Wheel hub assembly

CF75 - CF85 - XF105

1812160

1428396

1613331

15 713914 Mozzo ruota completo di cuscinetto FAG

Wheel hub assembly (complete with FAG bearing)

CF75 - CF85 - XF105

1812160

1428396

1613331

16 728717 Kit cuscinetto completo / Bearing assembly

ø 82x138x130 CF75-CF85 - XF95-XF105

1801593

17 730780 Paraolio mozzo / Oil seal

ø 82x105x10 LF45

1400080

18 730783 Paraolio interno mozzo / Oil seal, inner

ø 100x135x13 65CF - 75CF - 85CF - 95XF

0647330

19 730784 Paraolio interno mozzo / Oil seal, inner

ø 100x140x20 65CF - 75CF - 85CF - 95XF

1238034

20 730782 Paraolio interno mozzo / Oil seal, inner

ø 120x164,5x19,5 65CF - 75CF

0678157

21 730781 Paraolio interno mozzo / Oil seal, inner

ø 124,5x164,5x17,5 75CF - 85CF - 95XF - CF65 - CF75 - CF85

0292766

22 726375 Rondella fissaggio mozzo / Retaining washer

ø 69,5x119x9 LF55 - CF65 - CF75 - CF85 - XF95 - XF105

1692215

23 726376 Rondella fissaggio mozzo / Retaining washer

ø 69,5x119x9 XF95 - XF105

1692209

1385327

24 727257 Ruota fonica / Impulse wheel

ø 118x148x13

100 denti / teeth

XF95 - 95XF

1805821

(ex 1391515)

25 727259 Ruota fonica / Impulse wheel

ø 168x212x18

100 denti / teeth

CF65 - CF75 - CF85

1805824

(ex 1657638)

26 727287 Ruota fonica / Impulse wheel

ø 138x170x13 CF75 - CF85

85CF

1391516

1805822

dAf

Av

Antreno

FRONT A

xLE

2

3

18

6

16

10

11

12

19

17

13

4

8

5

9

14 -

728652

Int. / Inner

15 -

728653

Est. / Outer

733401

7

134

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

135

AV

ANTRENO

FRONT A

XLE

fiAt - iveco

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

lupetto 2

a

 Serie - leoncino 3

a

Serie

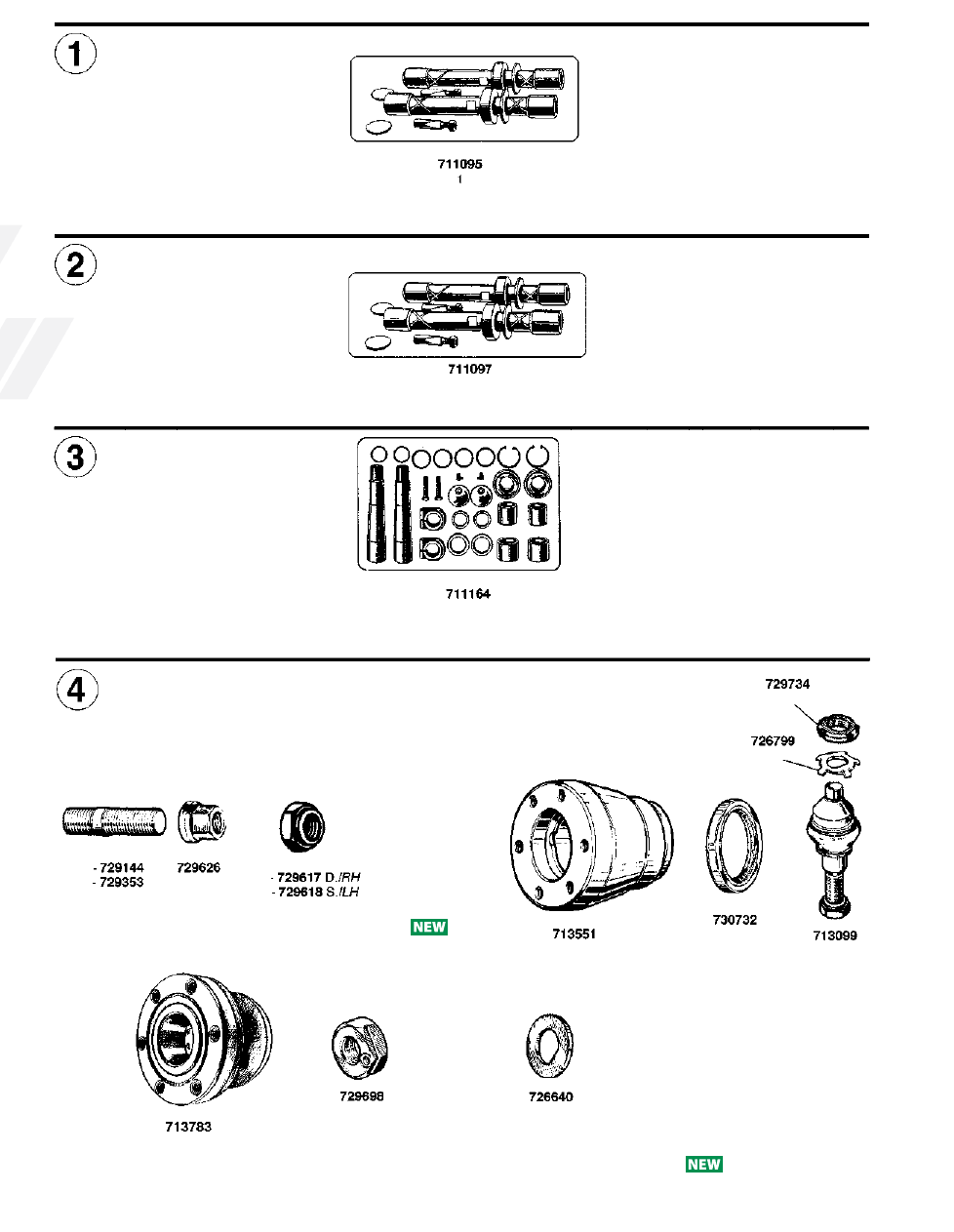

1 711095 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 26 L=178

-

lupetto 3m - leoncino 3m - cerbiAtto - dAino - tigrotto

2 711097 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 28,8

L=178

-

tigrotto 65 q.li / 6.5 tons

3 711164 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 27/34

L=213

-

dAilY - neW dAilY

(30.8 - 30.9 - 32.8 - 35.8 - 35.9 - 40.8)
turbo dAilY

(30.10 - 35.10 - 35.12 - 45.10 - 49.10 - 49.12)

mozzi e ruote / hUbS AND whEELS

4 729144 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=57

93800663

5 729353 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=72 59.12 TURbO DAILY

93816209

6 729626 Dado per colonnetta / Wheel nut

M18x1,5

93805743

99474404

 (ex 4459602)

7 733401 Copertura protezione ruote / Wheel cover

59.11 DAILY CNG

59.12 TURbO DAILY (96)

DAILY 2006 - 2009 - 2012

65-70 C14/C15/C17/C18/C21

EUROCARGO

60-65E10/E12/E14 - 75E12/E14/E15

E.CARGO “Tector”  75E13/E15/E17

99477376

8 729617 Dado D. per fuso S. / Left hand knuckle nut RH

M24x1,5

14044471

9 729618 Dado S. per fuso D. / Right hand knuckle nut LH

M24x1,5

14045171

10 729698 Dado per fuso / Knuckle nut

M27x1,5 35.8 NEW DAILY 96

35.10/ .12 - 49.10/ .12

      TURbO DAILY 96

7173068

11 726799 Fermo per ghiera / Lockring

93807321

12 729734 Ghiera bloccaggio snodo articolazione fuso / Locknut

M20x1,5

93802356

13 713551 Mozzo ruota / Front hub

30.8 - 30.9 - 30.10 - 35.8

35.9 - 35.10 - 40.8

93804574

14 728652 Cuscinetto interno mozzo / Hub bearing, inner

ø 40x80x25

15 728653 Cuscinetto esterno mozzo / Hub bearing, outer

ø 25x62x18,25 DAILY 30.8/.9/.10 - 35.8/.9/.10 - 40.8

NEW DAILY

30.8/.9/.10-35.8/.9/.10-40.8

TURbO DAILY

30.8/.9/.10 - 35.8/.9/.10

26800330

(ex 93803935)

VKHb2262

16 713783 Mozzo ruota completo / Wheel hub assembly

DAILY CNG  59.11

TURbODAILY 59.12

93810034

17 730732 Paraolio mozzi / Oil seal

ø 55x80x10

93804576

(ex 40003260)

18 726640 Rondella per dado fuso / Flat washer

ø 35x60x6 35.8 NEW DAILY 96

35.10/ .12 - 49.10/ .12

     TURbO DAILY 96

7173075

19 713099 Snodo articolazione fuso / Ball joint

93807545

(ex 93802242)

136

733401

1

729740

5

713109

8

2

3

6

11

9

10

7

12

19

22

21

20

18

4

13 -

711255

14 -

711345

15 -

711346

16 -

711254

17 -

711141

729025

23

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

137

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

dAilY u.tipo

35c9/c10/c11/c12/c13/c15

50c11/c13/c15 - 65c11/c13/c15

mozzi e ruote / hUbS AND whEELS

1 733401 Copertura protezione ruote / Wheel cover

59.11 DAILY CNG

59.12 TURbO DAILY (96)

DAILY 2006 - 2009 - 2012

65-70 C14/C15/C17/C18/C21

EUROCARGO

60-65E10/E12/E14 - 75E12/E14/E15

E.CARGO “Tector”  75E13/E15/E17

99477376

2 729698 Dado per fuso / Knuckle nut

M27x1,5

7173068

3 726799 Fermo per ghiera / Lockring

93807321

4 729734 Ghiera bloccaggio snodo articolazione fuso / Locknut

M20x1,5

93802356

5 729740 Ghiera bloccaggio snodo articolazione / Locknut

M20x1

DAILY 2006 - 35C12

504212925

6 726640 Rondella per dado fuso / Flat washer

ø 35x60x6

7173075

7 713099 Snodo articolazione fuso / Ball joint

93807545

(ex 93802242)

8 713109 Snodo articolazione fuso / Ball joint

DAILY 2006 - 35C12

504212586

(ex 504212584)

9 729144 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=57 35C9/C10/C11/C12/C13/C15

50C11/C13/C15

93800663

10 729353 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=72 65C11/C13/C15

93816209

11 729626 Dado per colonnetta / Wheel nut

M18x1,5

93805743

99474404

dAilY dutY        (30.8H - 35.8H - 40.8H)

fuSi A Snodo / STEERINg KNUCKLES

12 711702 complessivo perni fusi (2 ruote)

King pin set (Services 2 wheels)

Perno / Pin

ø 21/27

L=136

1905817

35nc - 40nc - 40/35nc - 50nc - 55nc - 60/65nc - 70nc - 75nc

fuSi A Snodo / STEERINg KNUCKLES

13 711255 complessivo perni fusi (2 ruote)

King pin set (Services 2 wheels)

Perno / Pin

ø 26 L=154

35NC - 40NC - 40/35NC

-

14 711345

complessivo perni fusi c/perni magg. 2/10 / King pin set O/S 2/10 Perno / Pin

ø 26,2 L=154

35NC - 40NC - 40/35NC

-

15 711346 complessivo perni fusi c/perni magg. 4/10 / King pin set O/S 4/10   Perno / Pin

ø 26,4 L=154

35NC - 40NC - 40/35NC

-

16 711254 complessivo perni fusi (2 ruote)

King pin set (Services 2 wheels)

Perno / Pin

ø 28,75

L=187

50NC - 55NC

-

17 711141 complessivo perni fusi (2 ruote)

King pin set (Services 2 wheels)

Perno / Pin

ø 28,75

L=187

60/65NC - 70NC - 75NC

-

mozzi e ruote / hUbS AND whEELS

18 719015 Calotta coprimozzo / Hub cap

M75x1,5

8543870

19 729033 Colonnetta ruota / Wheel stud

M18x1,5 L=49

8541412

20 729026 Dado per colonnetta / Wheel nut

M18x1,5

15501521

17039221

(ex 12164221)

(ex 12164211)

21 729043 Rondella spaccata per dado colonnetta / Lockwasher

1121808

(ex 8527733)

22 726915 Rondella di sicurezza per dado mozzo / Lockwasher

8558082

23 729025 Dado per colonnetta / Wheel nut

M18x1,5

8527734

iveco

138

711160

10

1

2

4

5

7

8

8

6

6

9

11

19

14

16

15

17

18

13

711304

12

729037

3

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

139

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

50.8/f8 - 50.9/f9 - 50.10/f10 - 55.8/f8 - 55.9/f9

55.10/f10 - 60.8/f8 - 60.10/f10 - 65.10/f10

70.10/f10 - 75.10/f10 - 79.10/f10 - 79.13/f13

80.13/f13 - 90.13/f13 - 50.9z - 60.11 turbo z

65.9z - 65.12 turbo z

79.14/ .14z - 95.14/ .14z - 109.14/ .14z

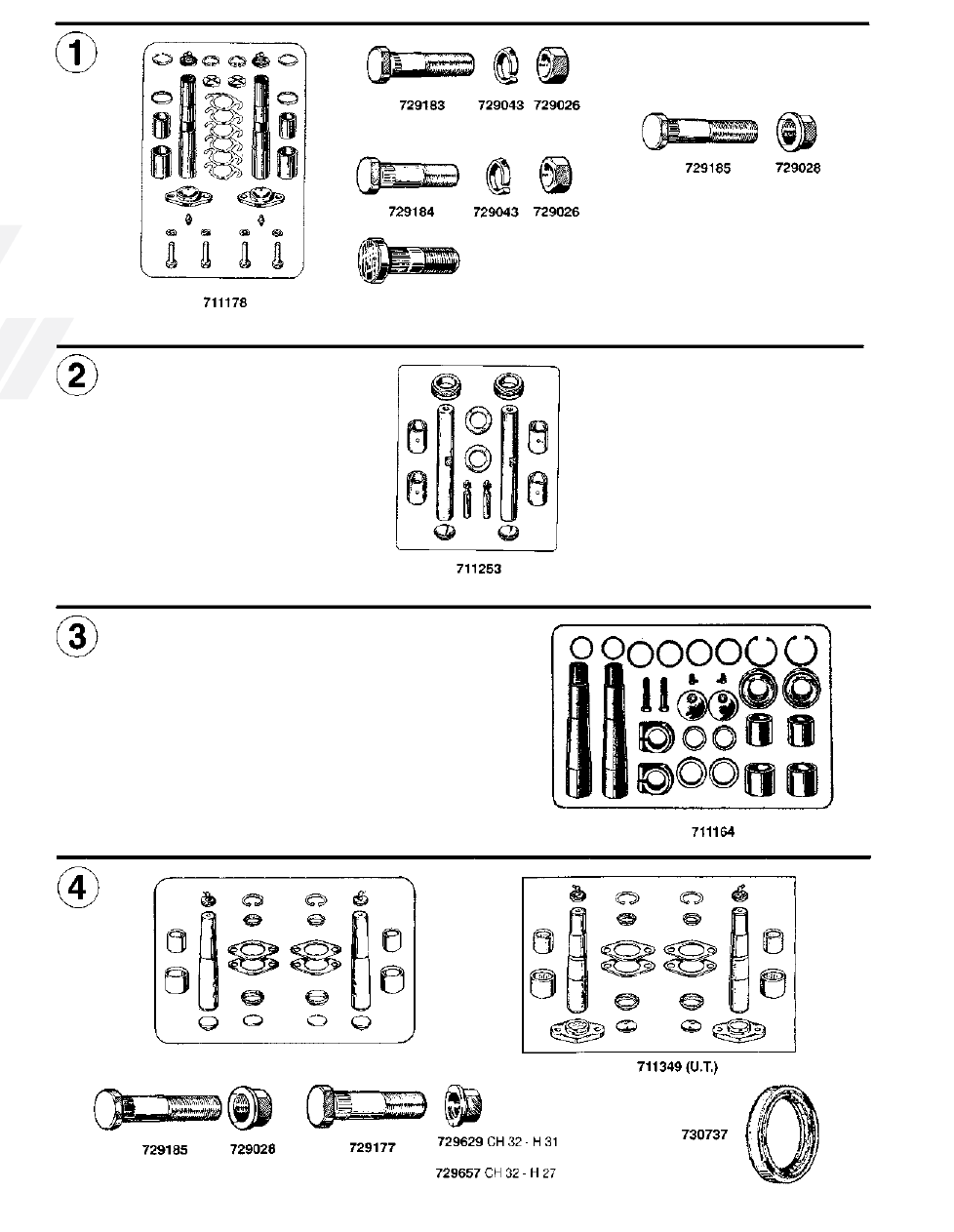

fuSi A Snodo / STEERINg KNUCKLES

1 711178 complessivo perni fusi (2 ruote)

King pin set (Services 2 wheels)

Perno / Pin

ø 27/34

L=174

1904814

mozzi e ruote / hUbS AND whEELS

2 729183 Colonnetta fissaggio ruota 1

a

 Serie / Wheel stud

M18x1,5 L=58

7163380

3 729037 Colonnetta fissaggio ruota / Wheel stud

M18x1,5 L=45

7161200

7168347

4 729184 Colonnetta fissaggio ruota -

u. tipo / Wheel stud

M18x1,5 L=58

7168330

5 729185 Colonnetta fissaggio ruota / Wheel stud

M20x1,5 L=76

7171530

7168849

7160357

(ex 42014521)

6 729026 Dado per colonnetta ruota / Wheel nut

M18x1,5

15501521

(ex 15501524)

7 729028 Dado per colonnetta ruota / Wheel nut

M20x1,5

2476979

8 729043 Rondella spaccata per dado colonnetta / Lockwasher

1121808

(ex 8527733)

80nc - 90nc

fuSi A Snodo / STEERINg KNUCKLES

9 711253 complessivo perni fusi (2 ruote) / King pin set (Services 2 wheels) Perno / Pin

ø 30,6

L=187

-

643n1 - 645n1/ n2/ n3 - 650n1/ n2/ n3 - 655

100nc - 110nc - 100f13 - 110.14

fuSi A Snodo / STEERINg KNUCKLES

10 711160 complessivo perni fusi (2 ruote) / King pin set (Services 2 wheels)

643N1

-

11 711164 complessivo perni fusi (2 ruote) / King pin set (Services 2 wheels) Perno / Pin

ø 27/34

L=213

-

115.14/ .17 - 135.14/ .17 - 145.17

fuSi A Snodo / STEERINg KNUCKLES

12 711304 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 34/42

L=202

-

13 711349 complessivo perni fusi u.t. (2 ruote)

con cuscinetti

King pin set (Services 2 wheels) c/w bearings

Perno / Pin

ø 34/42

L=202

-

mozzi e ruote / hUbS AND whEELS

14 729185 Colonnetta fissaggio ruota - u.t. / Wheel stud

M20x1,5 L=76

7168849

7160357

7171530

(ex 42014521)

15 729177 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=77 145.17

7168925

16 729028 Dado per colonnetta / Wheel nut

M20x1,5

2476979

17 729629 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5 H=31 145.17

4459603

18 729657 Dado per colonnetta u.t. / Wheel nut

M22x1,5 H=27 145.17

41031725

19 730737 Paraolio interno mozzo / Oil seal, inner

ø 90x110x13

40001903

(ex 40001900)

iveco

140

1

2

3

7

4

5

6

17

9

13

15

10

12

11

9

14

16

19

8

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

141

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

100.13

120.13/ .14/

150.14/ .17/ nc17/ nc20/

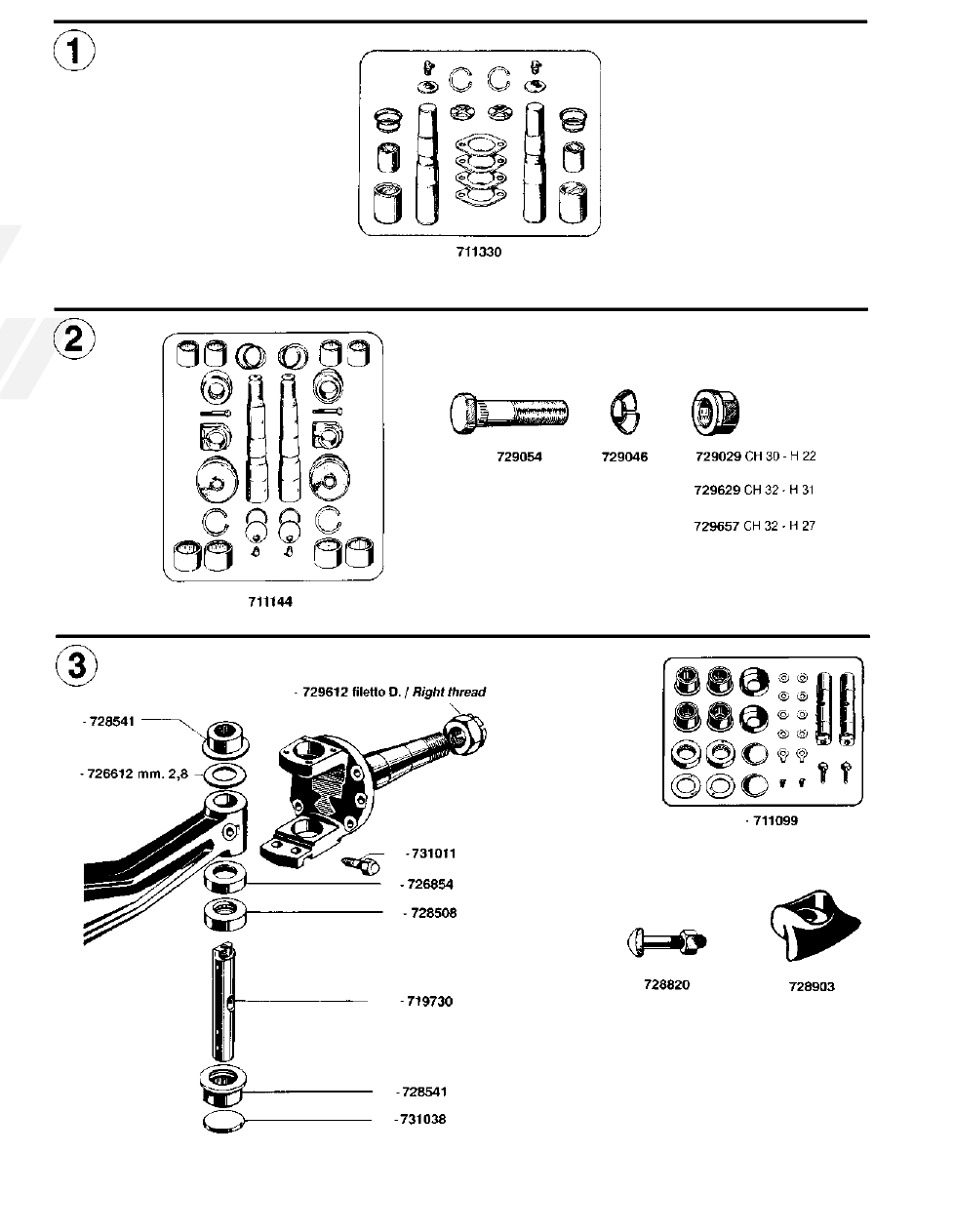

fuSi A Snodo / STEERINg KNUCKLES

1 711330 complessivo perni fusi (2 ruote)

King pin set (services 2 wheels)

Perno / Pin

ø 34/42

L=202

1907613

(ex 1904808)

159.17 - 165.24r/

175.17 - 175.24r/

fuSi A Snodo / STEERINg KNUCKLES

2 711144 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (services 2 wheels) c/w bearings

Perno / Pin

ø 41,3/50,8

L=277

1904805

mozzi e ruote / hUbS AND whEELS

3 729054 Colonnetta fissaggio ruota / Wheel stud

M22x1,5 L=86

7168580

(ex 2476077)

4 729029 Dado per colonnetta 1

a

 Serie / Wheel nut

M22x1,5 H=22

41800483

5 729629 Dado per colonnetta 2

a

 Serie / Wheel nut

M22x1,5 H=31

4459603

6 729657 Dado per colonnetta

u.t. / Wheel nut

M22x1,5 H=27

41031725

7 729046 Rondella per dado colonnetta / Lockwasher

504023611

(ex 1121811)

682 - 691 - 180 e derivAti

fuSi A Snodo / STEERINg KNUCKLES

8 711099 complessivo perni fusi con cuscinetti (2 ruote)

King pin set (services 2 wheels) c/w bearings

-

9 728541 Cuscinetto ad aghi per fuso / King pin needle bearing

608911

10 726854 Custodia per reggispinta perno fuso / Thrust bearing casing

608917

11 719730 Perno per fuso snodo / King pin

ø 40 L=220

4722939

(ex 4507464)

12 728508 Reggispinta per fuso / King pin thrust bearing  (617710 SKF)

ø 40,2/41,3x72,5x21

608916

13 726612 Rondella rasamento assale  / Thrust washer

ø 40x69x2,8

608901

14 731038 Tappo in lamiera inf. per fuso / King pin plug

10160801

15 731011 Vite fissaggio perno fuso / Screw

4520406

(ex 713195)

mozzi e ruote / hUbS AND whEELS

16 728820 bullone per raggiera con dado / Wheel stud

M18x2,5 L=55

865557

4564398

17 729612 Dado S. per fuso snodo D. / Right hand knuckle nut LH

26089121

18 728751 Dado per bullone raggiera / Wheel nut

M18x2,5

865559

19 728903 Tassello fissaggio ruota / Wheel pad

392069

iveco

142

1

2

6

10

12

19

13

14

17

11

5

3

7

9

8

728661

Est. / Outer

16

728660

Int. / Inner

15

730777

18

I marchi ed i nominativi dei costruttori come pure i riferimenti originali sono esposti a solo titolo indicativo in quanto i nostri particolari non sono originali

Manufacturer’s names and part numbers in this catalogue are used for cross reference purposes only and do not imply anything about the origin or manufacturer of product.

143

AV

ANTRENO

FRONT A

XLE

fig.

ITEm

rif. errevi

ERREvI REF.

deScrizione pArticolAri

DESCRIPTION

tipo

vEhICLE mODEL

rif. orig.

ORIg. REF.

619n1/ n1p - 300pc/ pt - 159nc17/ nc20/ nr20/ nt20 - 160.26

170/190nc26/ nt26/ nc33/ nt33 - 170nc35/ nt35 - 170/190f26/ f35

170/190f35 Hidro/ f35t/ f35t Hidro

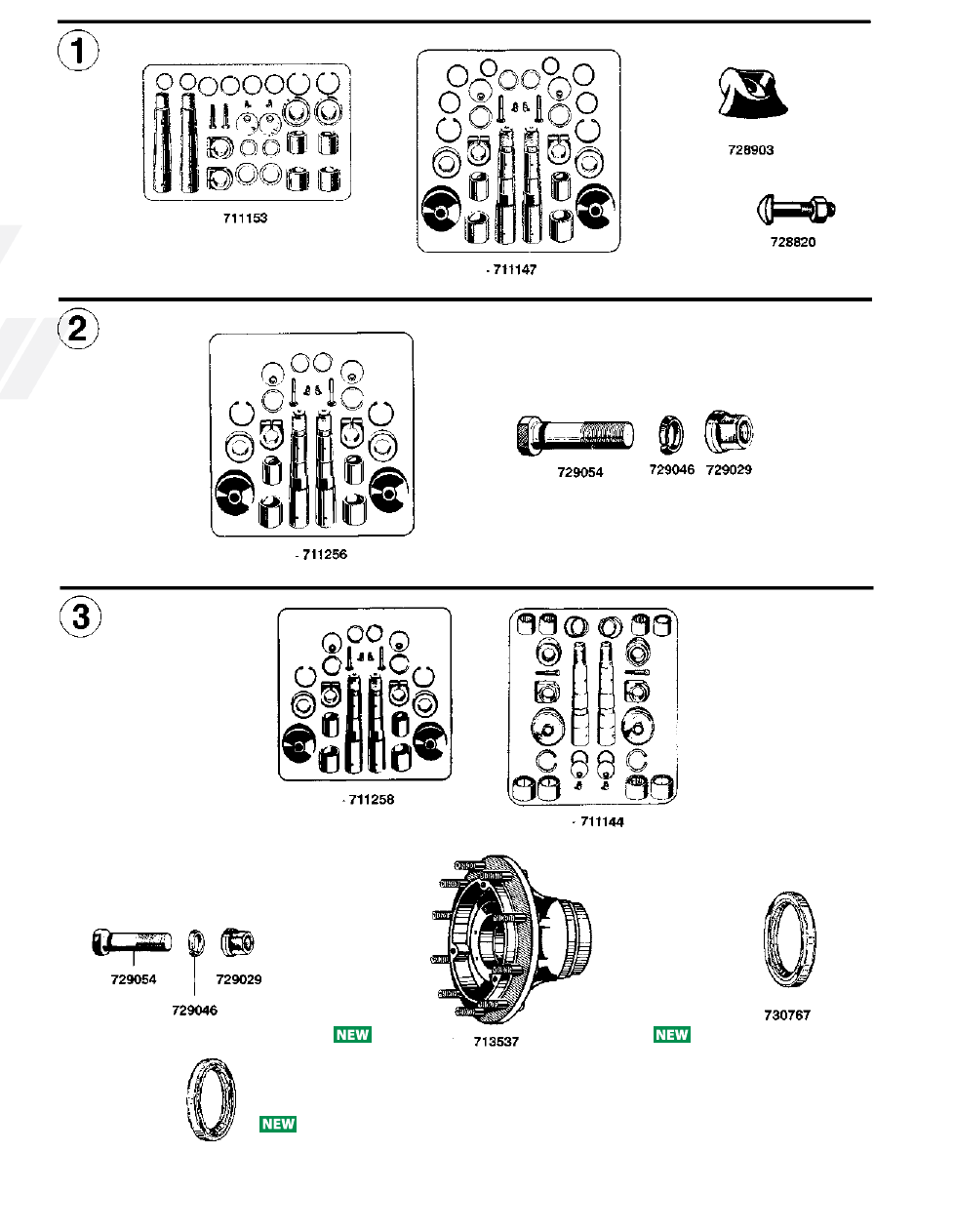

fuSi A Snodo / STEERINg KNUCKLES

1 711153 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (services 2 wheels) c/w bearings

Perno / Pin

ø 41,3/50,8

L=266

619N1/N1P - 300PC/PT

-

2 711147 complessivo perni fusi (2 ruote) con cuscinetti

King pin set (services 2 wheels) c/w bearings

Perno / Pin

ø 41,3/50,8

L=277

-

mozzi e ruote / hUbS AND whEELS

3 728820 bullone per raggiera con dado / Wheel stud

M18x2,5 L=55

4564398

4 728751 Dado per bullone raggiera / Wheel nut

M18x2,5

865559

5 728903 Tassello fissaggio ruota / Wheel pad

392069

159.17 - 159.20/ - 159f17/ f20/  - 170/190.26/ .35/

330f26/ f26 Hidro - 330f35/ f35 Hidro/ f35t Hidro

fuSi A Snodo / STEERINg KNUCKLES

6 711256 complessivo perni fusi (2 ruote) / King pin set (services 2 wheels) Perno / Pin

ø 41,3/50,8

L=277

-

mozzi e ruote (veicoli con mozzi) / hUbS AND whEELS (vEhICLE wITh hUbS)

7 729054 Colonnetta fissaggio ruota / Wheel stud

M22x1,5  L=86

7168580

(ex 2476077)

8 729029 Dado per colonnetta / Wheel nut

M22x1,5

41800483

(ex 41800304)

9 729046 Rondella spaccata per colonnetta / Lockwasher

504023611

(ex 1121811)

180.24/ .24t - 180.26 - 190i26/ i26t/ i35/ i35t - 190.30/ .30p/ .30t/ .30pt

190.38/ .38p/ .38t/ .38pt - 190.33/ .36/ .42/ .48 e deriv. turboStAr

220.38t/ .38pt - 220f35t - 220.36pt - 240.30/ .30p - 240.38/ .38p - 240.36p

fuSi A Snodo / STEERINg KNUCKLES

10 711258 complessivo perni fusi (2 ruote)

King pin set (services 2 wheels)

Perno / Pin

ø 41,3/50,8

L=280,5

1

a

 Serie con rAggiere

1

st

 Series with SPOOKE whEELS

-

11 711144 complessivo perni fusi con cuscinetti (2 ruote)

King pin set (services 2 wheels) c/w bearings

Perno / Pin

ø 41,3/50,8

L=277

2

a

 Serie con mozzi

2

nd

 Series with hUbS

1904805

mozzi e ruote (veicoli con mozzi) / hUbS AND whEELS (vEhICLE wITh hUbS)

12 729054 Colonnetta fissaggio ruota / Wheel stud

M22x1,5  L=86

7168580

(ex 2476077)

13 729029 Dado per colonnetta / Wheel nut

M22x1,5

41800483

14 713537 Mozzo ruota compl. di colonnette / Front hub assy

7168588

7168586

(ex 7162810-

7162807)

15 728660 Cuscinetto interno mozzo / Hub bearing, inner

ø 75x145x51

4711928

(ex 4711927)

VKHb2203

16 728661 Cuscinetto esterno mozzo / Hub bearing, outer

ø 55x120x45,5

26800610

(ex 1905114)

VKHb2002

17 730767 Paraolio interno mozzo / Oil seal, inner

ø 125x150x13

40001933

(ex 40001930)

18 730777 Paraolio interno mozzo / Oil seal, inner

ø 120x140x13 190.32 - 220.32 - 260.32

2475845

(ex 4459071)

19 729046 Rondella spaccata per colonnetta / Lockwasher

504023611

(ex 1121811)

iveco
