Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-07 ИМ

4.6.3 Настройка канала веса груза
4.6.3.1 Полностью втянуть стрелу (для кранов с телескопической стрелой).
Развернуть в рабочую зону и на вылете (4 0,2) м для кранов с длиной стрелы менее

11 м или на вылете (8 0,2) м для остальных длин стрел медленно поднять груз массой 0,2 т.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

(настройка массы поднимаемого груза). При этом на средний ИЖЦ выдается текущее значе-
ние массы груза на крюке.

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R1 (см. рисунок 7) установить, контролируя показания на среднем ИЖЦ,

значение массы груза на крюке.

4.6.3.2 Установить по рулетке минимальный вылет (точка максимальной грузоподъ-

емности крана по грузовой характеристике) и поднять груз номинальной массы, соответст-
вующий данному вылету.

Опустить груз.
Медленно поднять груз.
Нажимая кнопку 44, добиться отображения на верхнем ИЖЦ кода "Н07.1".
Изменяя величину усилия, воздействующего на преобразователь усилия, с помощью

механизма привязки ПрУ, установить на нижнем ИЖЦ процент загрузки датчика 40-70.

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на крюке.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.3.3 Повторить операции по пп. 4.6.3.1, 4.6.3.2 два - три раза.
4.6.3.4 Выдвинуть стрелу полностью (только для кранов с телескопической стрелой).
Установить по рулетке максимальное (или близкое к максимальному) значение выле-

та согласно грузовой характеристике крана.

Поднять груз номинальной массы, соответствующий установленному вылету.
Опустить груз.
Медленно поднять груз.
Резистором R1 откорректировать, контролируя показания на среднем ИЖЦ, значение

массы поднимаемого груза.

4.6.3.5 Повторить операции по пп. 4.6.3.2, 4.6.3.4.
4.6.3.6 При наличии отклонений показаний массы груза в режиме подъема от массы

этого же груза в статическом (неподвижном) состоянии для ОНК-140-39, ОНК-140-48 необхо-
димо уравнять показания масс (предварительно установив на верхнем ИЖЦ код "Н08.1") с
помощью кнопок "+" (37) и "-" (38), и повторно выполнив настройку по п. 4.6.3.

Примечание - Для некоторых типов кранов имеется также возможность подстройки

значения массы груза на гуське или при работе крана без опор в настройках (см. таблицу 1)
"Н08.1" или "Н09.1" (без изменения значения груза в основном режиме).

4.6.3.7 Установить переключатель в окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-07 ИМ

4.6.4 Настройка канала веса груза крана КС-4372 (ОНК-140-28)

При настройке канала веса груза фактическая кратность запасовки грузового поли-

спаста должна соответствовать требованиям паспорта крана.

4.6.4.1 Установить переключатель в окне БОДа в положение НАСТРОЙКА.

Установить коды 37, 147 и 0 в настройках "Н09.1", "Н10.1" и "Н11.1" соответственно.

4.6.4.2 Установить переключатель в окне БОДа в положение РАБОТА.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью).

4.6.4.3 Установить переключатель в окне БОДа в положение НАСТРОЙКА.

4.6.4.4

На вылете 4-4,5 м, установленном по показаниям среднего ИЖЦ, поднять груз

массой 0,5 т.

Выждать время, необходимое для "успокоения" груза.

Установить на верхнем ИЖЦ код "Н07.0".

Резистором R1 установить на среднем ИЖЦ значение массы поднимаемого груза

равным 0,49-0,51 т.

4.6.4.5

На вылете 3,40 м, установленном по показаниям среднего ИЖЦ, поднять груз

массой 16,00 т.

Выждать время, необходимое для "успокоения" груза.

Измерить с погрешностью 2 см вылет стрелы рулеткой.

Проверить соответствие значения измеренного рулеткой вылета отображаемому

значению на ИЖЦ БОДа. Отклонение указанных значений вылета не должны превышать 2

см.

Если отклонение указанных значений вылета превышает 2 см, произвести корректи-

ровку отображаемого на среднем ИЖЦ значения вылета (предварительно установив на верх-

нем индикаторе код "Н02.1", - настройка канала вылета) с помощью кнопок "+" (37) и "-" (38).

4.6.4.6 Установить на верхнем ИЖЦ код "Н07.1".

Нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение массы под-

нимаемого груза равным 16,00 т.

4.6.4.7

Повторять настройку по пп. 4.6.4.4-4.6.4.6 до сходимости значений контроли-

руемых параметров.

4.6.4.8 Установить переключатель в окне БОДа в положение РАБОТА.

Полностью выдвинуть стрелу крана.

Проконтролировать значение длины стрелы (16,52±0,03) м на верхнем ИЖЦ.

Лист

ЛГФИ.408844.009-07 ИМ

На вылете 15,3 м, установленном по показаниям среднего ИЖЦ БОДа, поднять груз

массой 1,4 т.

Выждать время, необходимое для "успокоения" груза.

Измерить с погрешностью 2 см вылет стрелы рулеткой.

Проверить соответствие значения измеренного рулеткой вылета отображаемому

значению на ИЖЦ. Отклонение указанных значений вылета не должны превышать 2 см.

Если отклонение указанных значений вылета не превышает 20 см, произвести кор-

ректировку отображаемого на среднем ИЖЦ значения вылета (предварительно установив на

верхнем индикаторе код "Н02.1") с помощью кнопок "+" (37) и "-" (38).

Если отклонение указанных значений вылета превышает 20 см, произвести коррек-

тировку вылета, выполнив операции по п. 4.5 (настройка канала вылета), после чего повтор-

но выполнить настройку канала веса груза (п. 4.6.4).

Проверить соответствие значения массы поднятого груза отображаемому значению

на нижнем ИЖЦ. При необходимости, произвести корректировку отображаемого значения

массы груза (предварительно установив на верхнем индикаторе код "Н10.1") с помощью кно-

пок "+" (37) и "-" (38).

4.7 Настройка модуля защиты от опасного напряжения

С целью защиты рабочего оборудования крана от повреждения при работе в зоне

воздействия воздушных ЛЭП ограничители ОНК-140-ХХМ комплектуются модулем защиты от

опасного напряжения МЗОН-1 (далее - МЗОН).

Независимо от того, входит или не входит МЗОН в комплект поставки ограничителя

ОНК-140, в память БОДа необходимо записать признак наличия МЗОНа в составе ОНК.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н15"

(занесение признака наличия МЗОНа в составе ОНК). При этом на средний ИЖЦ выдается

значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1".

Нажимая кнопки "+" (37) и "-" (38), установить на среднем индикаторе БОДа требуе-

мое значение коэффициента:

0, если МЗОН не входит в комплект поставки ОНК;

2, если в комплект поставки ОНК входит модуль защиты МЗОН-1.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тит кнопку. После этого на средний ИЖЦ выдается значение введенного коэффициента.

Установить переключатель в боковом окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-07 ИМ

4.8

Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 4.8 ВЫПОЛНЯТЬ ТОЛЬКО ПРИ УСТАНОВКЕ

ИЛИ ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

4.8.1 Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, ес-

ли он входит в комплект поставки ОНК).

.8.2 Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикато-

рах БОДа появятся значения контролируемых параметров крана).

4.8.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.

4.8.4 Нажать и отпустить кнопку ЧАСЫ (42).

При этом на ИЖЦ выдается дата установки

ограничителя на кран:

на средний ИЖЦ - число и месяц (число отображается в двух старших - левых -

разрядах индикатора);

на нижний ИЖЦ - год.

4.8.5 Последовательным нажатием кнопки ЧАСЫ (42) выбрать параметр (число, ме-

сяц или год), подлежащий корректировке, и с помощью кнопок "+" (37) и "-" (38) откорректиро-

вать значение даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".

4.8.6 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Комплексная проверка

Выполнить работы, предусмотренные разделом "Проверка ограничителя с контроль-

ными грузами" руководства по эксплуатации на данную модификацию ограничителя.

6 Сдача смонтированного и состыкованного изделия

Сдачу смонтированного и настроенного ограничителя ОНК-140-ХХ осуществлять по

разделу паспорта крана "Приемка приборов безопасности".

Романов

Затравкин

Ефимова

Косарев

Ограничитель нагрузки крана

ОНК-140

пуску и регулированию

Инструкция по монтажу,

ЛГФИ.408844.009-08 ИМ

Содержание

Общие указания

2 Меры безопасности

3 Монтаж ограничителя на кране

3.1 Состав изделия

3.2 Установка блока обработки данных

3.3 Установка модуля защиты от опасного напряжения

3.4 Установка преобразователей давления

3.5 Установка преобразователя усилия

3.6 Установка датчика угла наклона стpелы

3.7 Установка датчика крена

3.8 Подключение ограничителя к электросхеме крана

4 Регулирование

4.1 Подготовка ОНК к регулированию

4.2 Настройка каналов датчика крена платформы

4.3 Ввод кода программы (типа крана)

4.4 Настройка канала вылета стрелы

4.5 Настройка канала веса груза и срабатывания ограничителя

4.8 Настройка каналов измерения давления

4.7 Занесение даты установки ограничителя на кран

4.8 Настройка модуля защиты от опасного напряжения

5 Комплексная проверка

6 Сдача смонтированного и состыкованного изделия

Лист

ЛГФИ.408844.009-08 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей нагрузки крана ОНК-140-20, ОНК-140-20М (в дальнейшем - ОНК или ог-

раничитель) на кранах-трубоукладчиках ТГ-221, ТГ-321, ТГ-503, ТГ301.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя на кране дополнительно

следует руководствоваться паспортом ЛГФИ.408844.009-01 ПС и руководством по эксплуата-

ции ЛГФИ.408844.009-20 РЭ.

1 Общие указания

К работам по монтажу и пуску ограничителя грузоподъемности ОНК-140 на кране до-

пускаются аттестованные специалисты, изучившие настоящий документ, руководство по

эксплуатации и имеющие лицензию Госгортехнадзора РФ на проведение пуско-наладочных

работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением длины не более 0,20 мм (на-

пример, ЗПК3-100АУЛ/1 ГОСТ 7502-98). Длина рулетки при измерении вылета должна быть

не менее его максимального значения вылета для данного типа крана;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90

и СП-29 ТУ25-11-176-68).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:

извлечь изделие из транспортной тары;

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных;

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

2 Меры безопасности

Ограничитель не содержит источников опасности для обслуживающего персонала,

поэтому при проведении пуско-наладочных работ необходимо руководствоваться правилами

безопасности, действующими при производстве работ по монтажу и эксплуатации крана.

Лист

ЛГФИ.408844.009-08 ИМ

3 Монтаж ограничителя на кране

3.1 Состав ограничителя

В состав ограничителя входят:

блок обработки данных (БОД);

модуль защиты от опасного напряжения (МЗОН), - только для ограничителей с ин-

дексом "М" в конце обозначения (например, ОНК-140-20М);

преобразователи давления (ПрД);

преобразователь усилия (ПрУ);

датчик угла наклона стрелы датчик угла маятниковый (ДУГМ) ;

датчик крена (ДК);

жгуты.

Примечание – Комплект поставки ограничителя приведен в ЛГФИ.408844.009-01 ПС.

3.2 Установка блока обработки данных

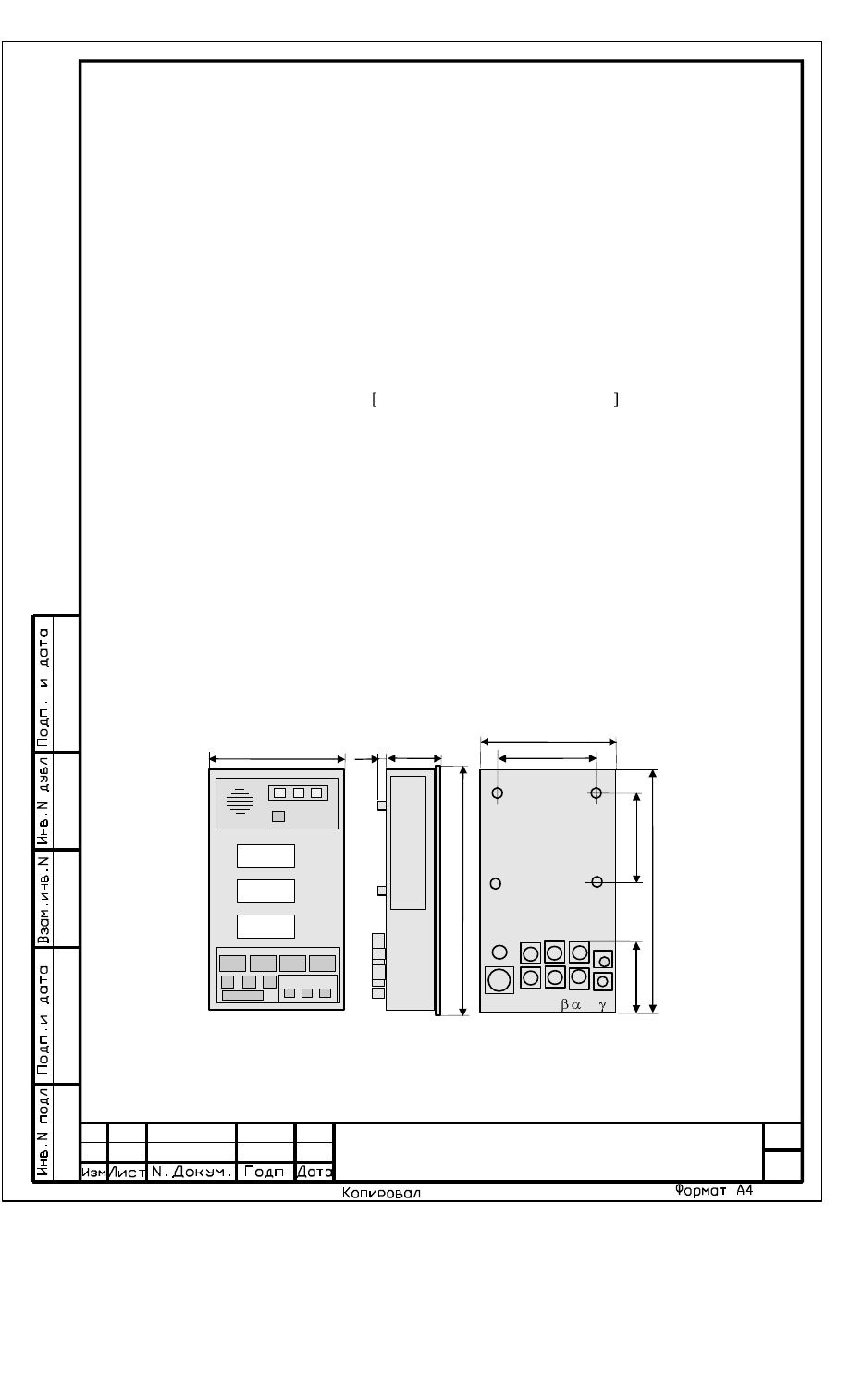

Установить БОД, габаритные и присоединительные размеры которого приведены на

рисунке 1, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке

(доступ к элементам настройки).

180

175

135

150

3,15А Р1 Ш П L

323

328

Х1 Р2 Р3/

Рисунок 1 - Габаритные и присоединительные размеры БОДа

Лист

ЛГФИ.408844.009-08 ИМ

3.3 Установка модуля защиты от опасного напряжения

Установить модуль защиты от опасного напряжения (МЗОН), если он входит в ком-

плект поставки ограничителя, на оголовке стрелы на четыре бобышки так, чтобы продольная

ось модуля была параллельна оси стрелы.

Металлическое основание МЗОНа должно иметь надежный электрический контакт с

металлом стрелы, жгут должен быть направлен вниз во избежании затекания по нему воды в

корпус модуля.

Провод "ВЫХ" модуля подключить к контакту 13 (вход "D1") разъема Х1 БОДа (про-

вод "52-1" жгута К5 на рисунке 2 руководства по эксплуатации ЛГФИ.408844.009-20 РЭ), а

провод "+U

БС

" -

к цепи "+24 V" крана (провод "23" жгута К5).

3.4 Установка преобразователей давления

Преобразователи давления (ПрД) Р1 и Р2 служат для измерения давлений в двух

магистралях гидросистемы трубоукладчика.

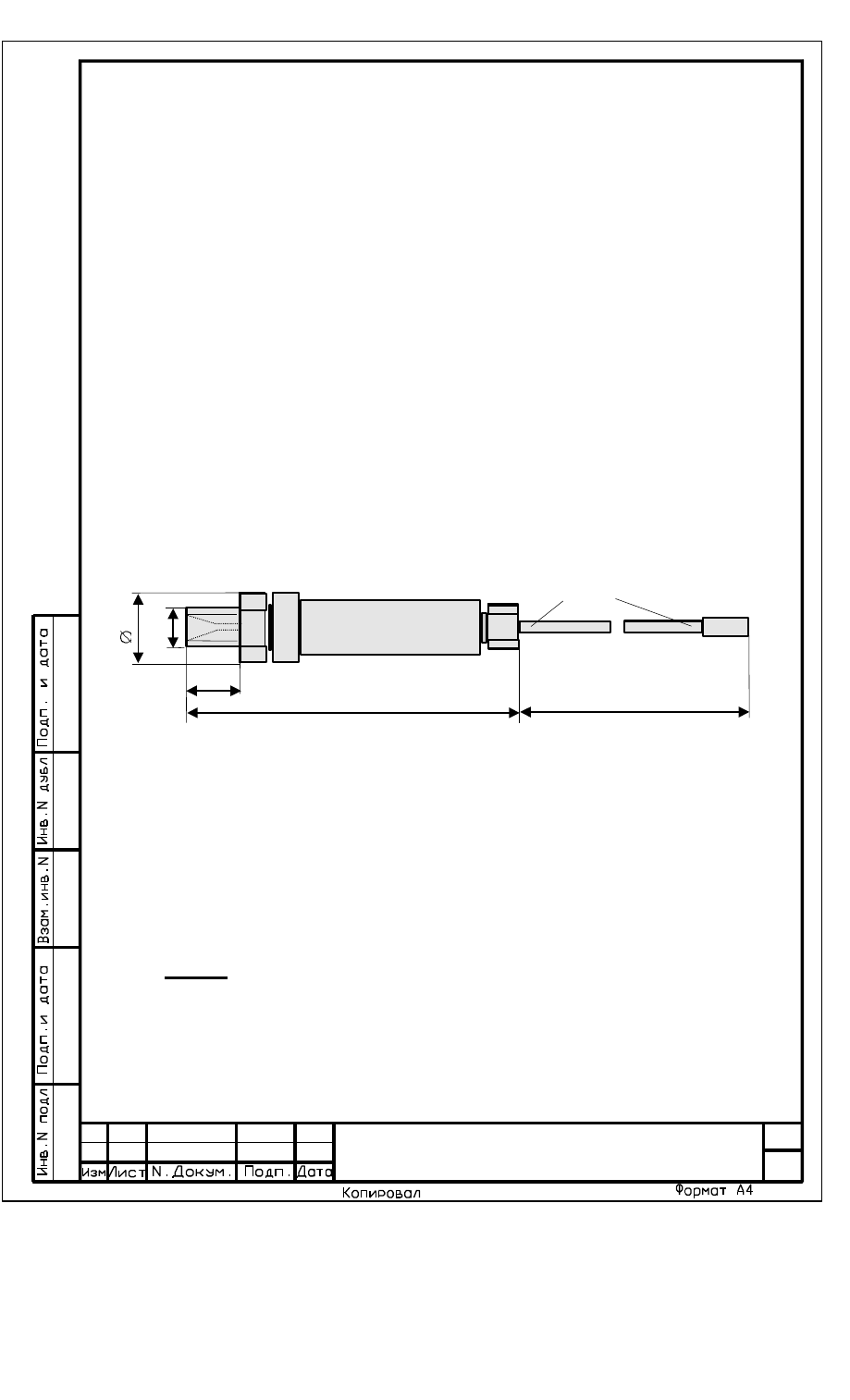

Габаритные и присоединительные размеры ПрД приведены на рисунке 2,

Номер

4000-9000

152

·1

Рисунок 2 - Преобразователь давления

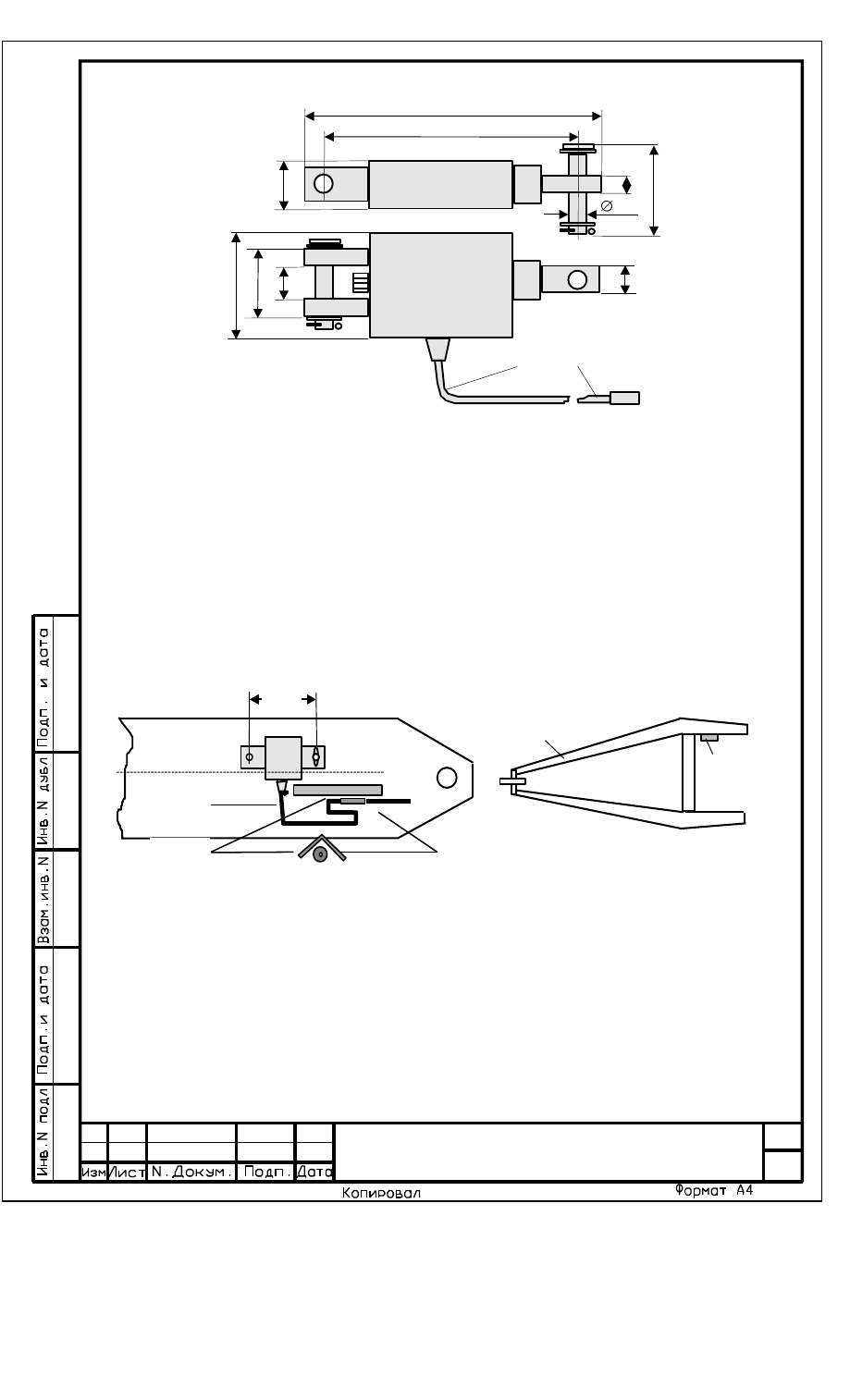

3.5 Установка преобразователя усилия

Преобразователь усилия (ПрУ), габаритные и присоединительные размеры которого

приведены на рисунке 3, устанавливается между растяжками полиспаста опускания и подъе-

ма стрелы таким образом, чтобы максимальное усилие растяжения преобразователя не пре-

вышало

5 кН

( 500 кгс).

Допускается установка датчика в оттяжку стрелового каната.

Лист

ЛГФИ.408844.009-08 ИМ

215

245

Номер

Рисунок 3 - Преобразователь усилия

3.6 Установка датчика угла наклона стрелы

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы (со стороны каби-
ны) приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось
симметрии бобышек, установленных друг от друга на расстоянии 116 мм, была параллельна
продольной оси симметрии стрелы.

116

Вид сбоку

Датчик

Вид сверху

Стрела

Жгут

Уголок

Разъем

Рисунок 1 - Установка датчика угла маятникового

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивается посредине регулировочной прорези.

Закрепить без провисаний жгут датчика. Место соединения разъема датчика со жгу-

том и сам жгут должны быть защищены от прямого попадания воды на разъем и затекания в
него воды по жгуту.

Примечание - Рекомендуется поместить жгут в металлическую трубу или под уголок. Это от-

носится и к другим жгутам ограничителя.

Лист

ЛГФИ.408844.009-08 ИМ

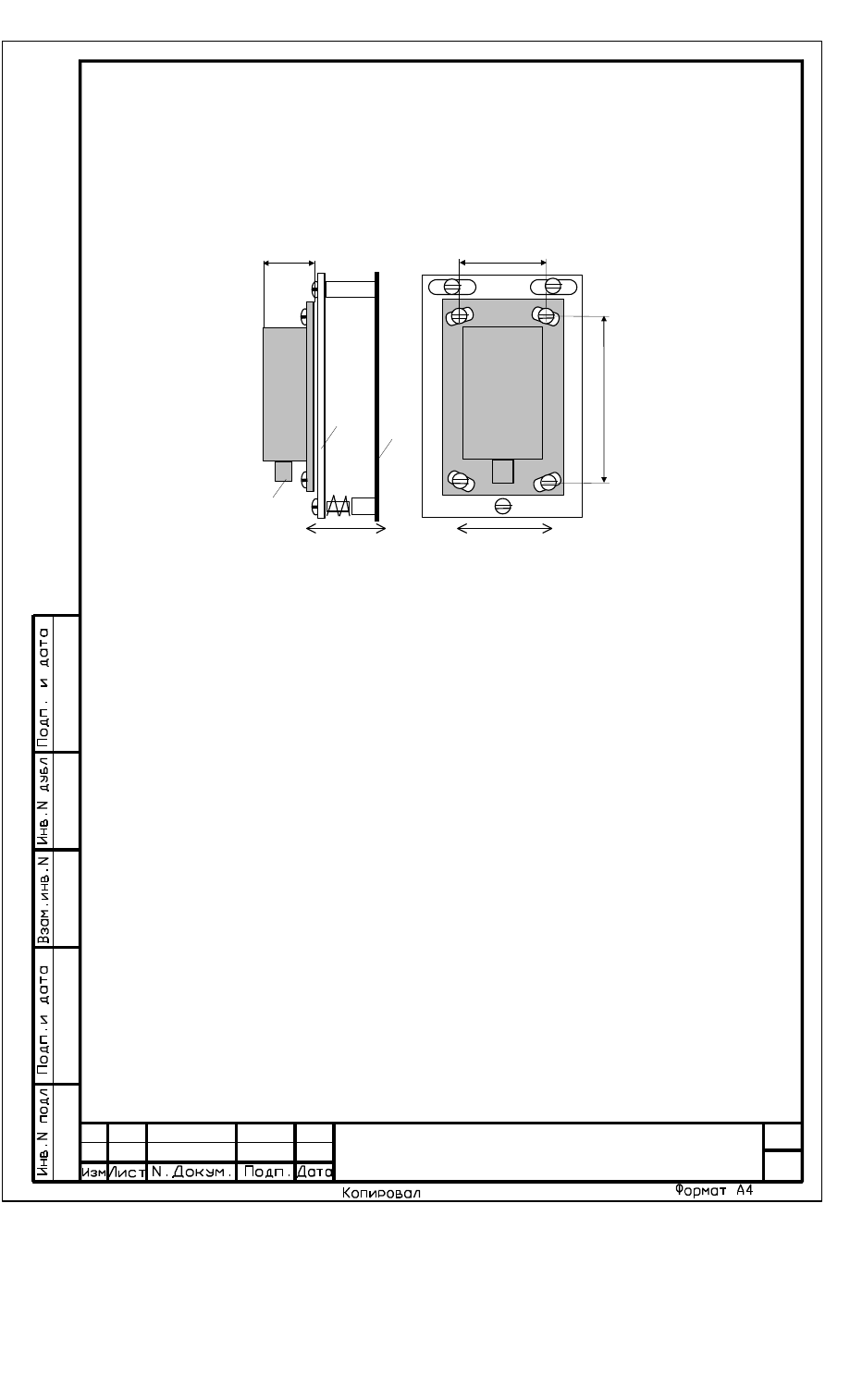

3.7 Установка датчика крена

Датчик крена, присоединительные размеры которого приведены на рисунке 5, кре-

пить на боковой стенке кабины на пластине, позволяющей производить нулевую установку

датчика по продольной и поперечной оси.

Регулировка нуля

по продольной оси

Регулировка нуля

по поперечной оси

лас

ти

на

тен

ка к

аб

ин

Жгут

Рисунок 5 - Установка датчика крена

3.8 Подключение ограничителя к электросхеме крана

Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели трубоуклад-

чика согласно схеме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой включения ОНК-140-20 на кране, приведенной в руководстве по эксплуатации ОНК.

Все разъемные соединения с целью исключения попадания в них воды должны быть

надежно укрыты в специальных нишах, коробках или кабине трубоукладчика.

4 Регулирование

В данном разделе описана методика регулировки ограничителя ОНК-140 на заводе-

изготовителе трубоукладчиков, а также после ремонта ограничителя.

Ограничитель ОНК-140 поставляется заводом-изготовителем предварительно на-

строенным. Поэтому для уменьшения времени настройки ограничителя на кране рекоменду-

ется устанавливать его в комплектации, указанной в упаковочном листе.

Лист

ЛГФИ.408844.009-08 ИМ

При эксплуатации трубоукладчика необходимо пользоваться методикой подстройки

ОНК, изложенной в разделе "Техническое обслуживание" руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и

сигналы на останов крана по перегрузке не формируются.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

Таблица 1

Параметр

код

наименование

Н00

Тип трубоукладчика

Н02

Вылет

Н03

Температура окружающего воздуха

Н06

Температурный коэффициент ухода нуля преобразователя усилия

Н07

Масса поднимаемого груза

Н13

Давление в гидромагистрали 1

Н14

Давление в гидромагистрали 2

Н15

Установка режима работы с модулем защиты от опасного напряжения

----------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-

го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение (нажатием кнопки " ") в память ограничителя.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-08 ИМ

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

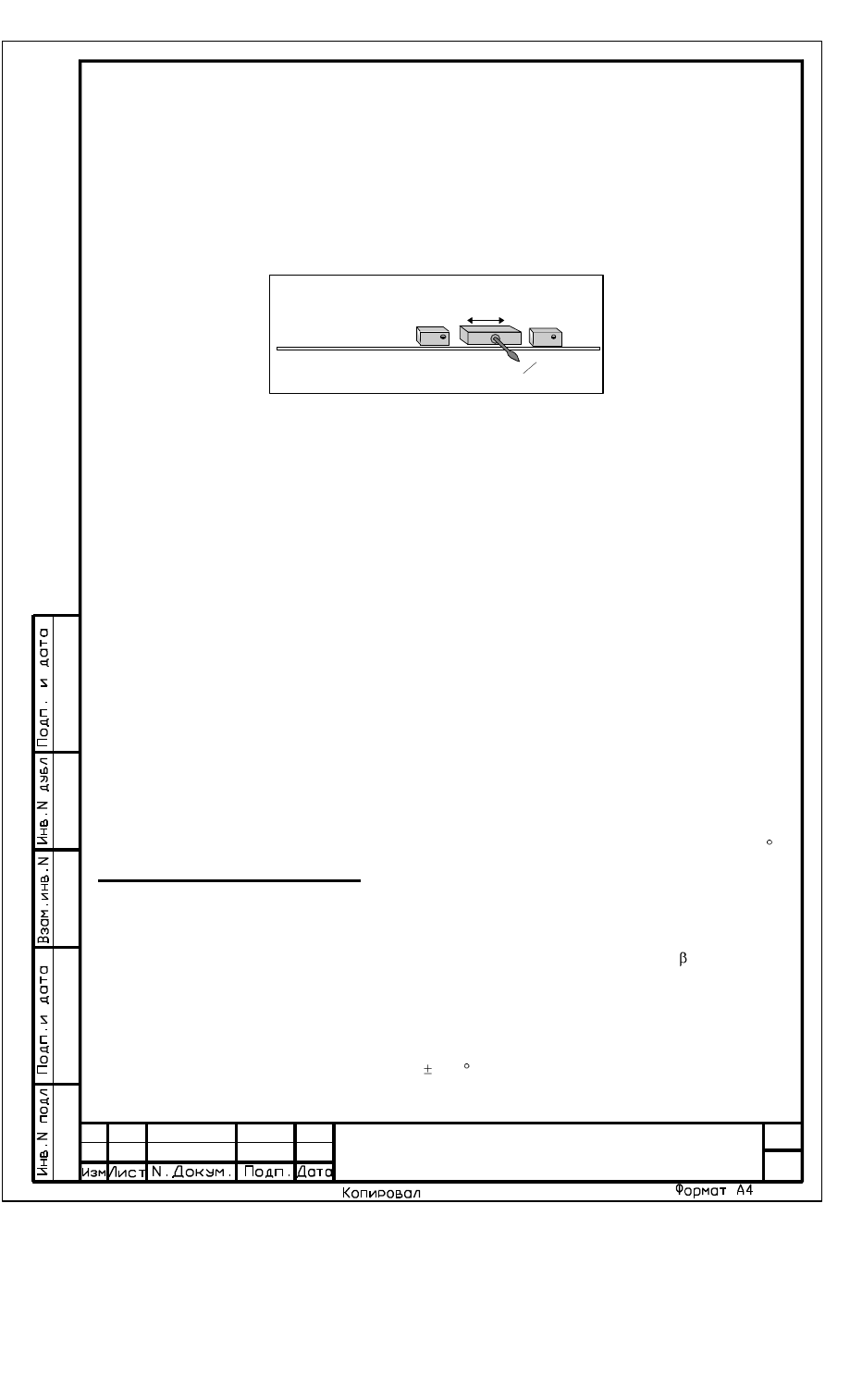

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА-НАСТРОЙКА (см. рисунок 6).

Установка "0" датчика усилия

R 1

"П"

Переключатель

РАБОТА-НАСТРОЙКА

Рисунок 6

4.1.2 Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 4 руководства по эксплуатации), уст-

раните неисправность в соответствии с рекомендациями таблицы 4.

Вести режим работы ограничителя по п. 3.3.2 руководства по эксплуатации

ЛГФИ.408844.009-20 РЭ соответствующий конфигурации трубоукладчика (желательно для

максимальной грузоподъемности: режим Р 03, - противовес откинут, работа в колонне).

4.2 Настройка каналов датчика крена платформы

Установить трубоукладчик на горизонтальной площадке с уклоном не более 0,5 .

(как ичем померить)

Подать питание на ограничитель. После прохождения теста ограничитель должен

перейти в рабочий режим.

4.2.1 Кнопками 44 и 36 выбрать режим индикации продольного крена машины на

нижнем индикаторе.

Ослабить (см. рисунок 5) винты крепления пластины с датчиком крена.

Перемещая пластину с ДК в продольном направлении, установить (по показаниям

ИЖЦ) величину продольного крена равной (0 0,5) .

Завернуть винты продольного перемещения пластины.

Лист

ЛГФИ.408844.009-08 ИМ

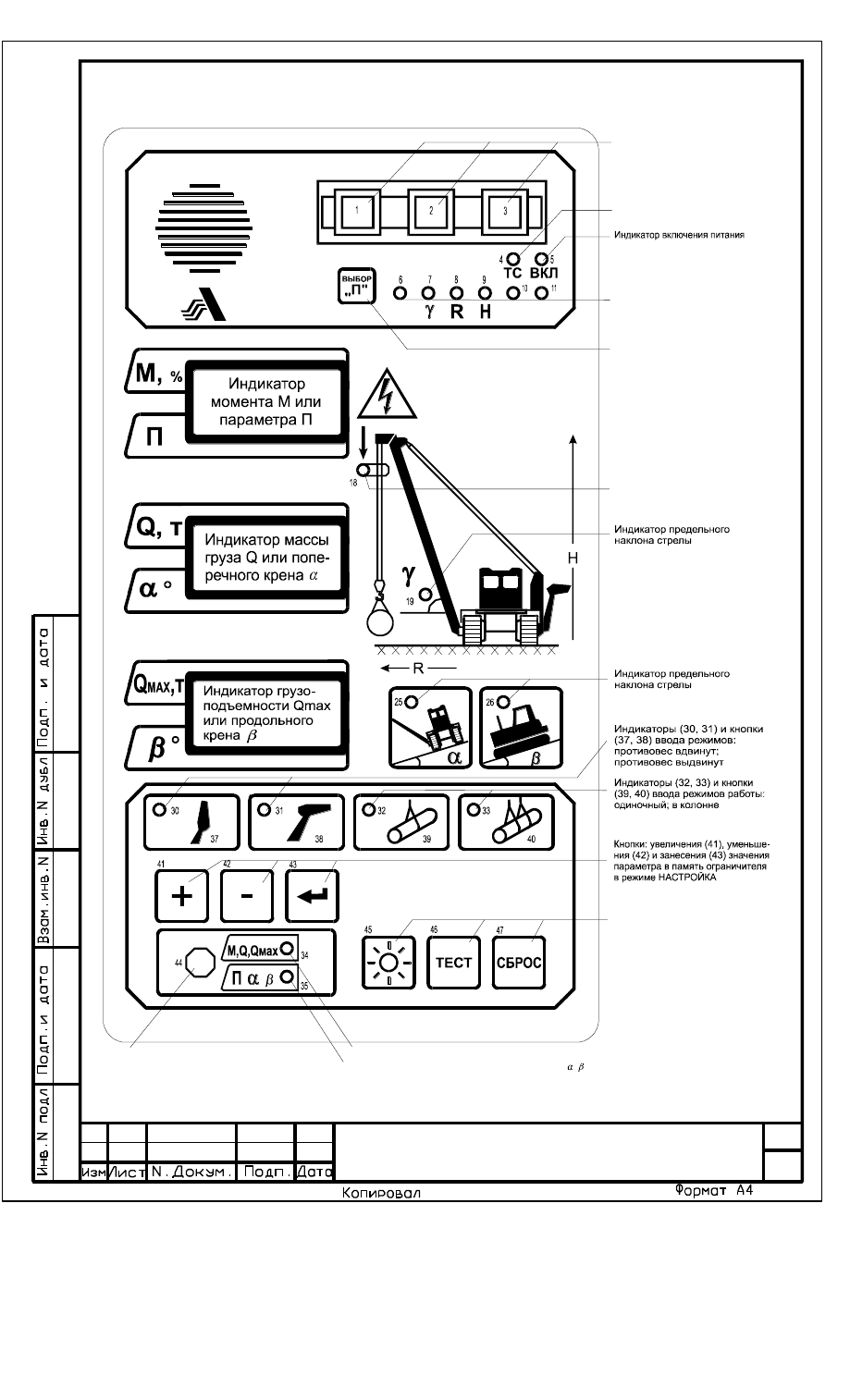

90%

НОРМА

СТОП

ОНК-140

Индикаторы загрузки
крана-трубоукладчика

Индикатор включения тер-
мостата (подогрева ИЖЦ)

Индикатор срабатывания МЗОНа
или ограничителя подъема крюка

Кнопки: включения-выключения
подсветки (45), включения тест-

программы (46), сброса БОДа (47)

Указатель отображения на ИЖЦ параметров M, Q, Qmax

Кнопка смены группы параметров,
отображаемых на ИЖЦ

Рисунок - Лицевая панель модификаций ОНК для трубоукладчиков

Указатель отображения на ИЖЦ параметров П, ,

Индикаторы отображаемого
на ИЖЦ параметра и его
предельного состояния

Кнопка выбора типа параметра,
значение которого будет отобра-
жаться на ИЖЦ

Лист

ЛГФИ.408844.009-08 ИМ

4.2.2 Кнопками 44 и 36 выбрать режим индикации поперечного крена машины на

среднем индикаторе.

Перемещая пластину с ДК в поперечном направлении путем вращения нижнего регу-

лировочного винта (см. рисунок 5) , установить (по показаниям ИЖЦ) величину поперечного

крена равной (0 0,5) .

Законтрить винт поперечного перемещения пластины.

4.2.3 Выполнить (при необходимости) операции по пп. 4.2.1, 4.2.2 до получения тре-

буемых значений угла крена.

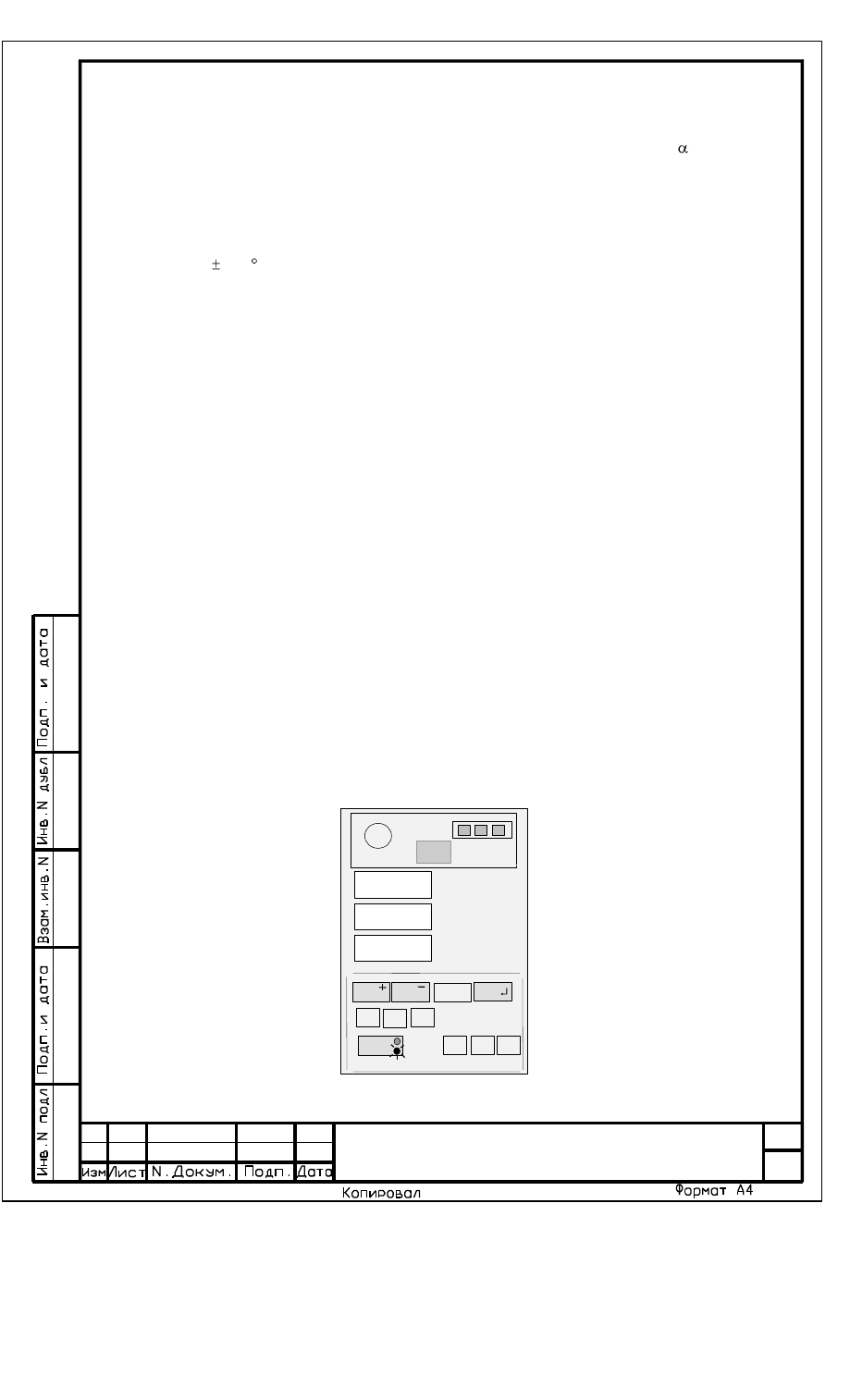

4.3 Ввод кода программы (типа крана)

4.3.1 Подать питание на ограничитель.

4.3.2 Установить переключатель РАБОТА-НАСТРОЙКА в положение НАСТРОЙКА.

4.3.3 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (ин-

дикация типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 8). При этом на

средний ИЖЦ выдается код типа крана (см. таблицу 2).

Показания нижнего ИЖЦ не контролировать.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

ХХ

Рисунок 8

Н00.1

Выбор

П"

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 15
