Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 16







Лист







ЛГФИ.408844.009-08 ИМ





12



Таблица 2

Модификация ОНК-140

Тип крана

Код типа крана

ОНК-140-20

ТГ-321

01



ТГ-503

02



ТГ-221

03



ТГ-301

04







































4.3.4 Кнопками "+" (41), "-" (42) установить на среднем ИЖЦ код крана (см. п. 4.3.3).

4.3.5 Нажать кнопку " " (43).

4.3.6 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".

4.3.7 Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала вылета стрелы

Подать питание на ограничитель

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы, - см. рисунок 9).

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо  предварительно

набрать кнопкой 44 код "НХХ".

Установить (с погрешностью не более   2 см) по рулетке значение вылета, указанное

в таблице 3 для данного типа крана. Вылет измерять от ребра опрокидывания.

Опустить крюк до высоты (1,5±0,3) м от земли.

Изменяя положение датчика угла наклона стрелы (ДУГМ), добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 (см. рисунок 9) для

установленного значения вылета по рулетке.



Лист







ЛГФИ.408844.009-08 ИМ





13

Затянуть винты крепления ДУГМ.



ХХХ

40

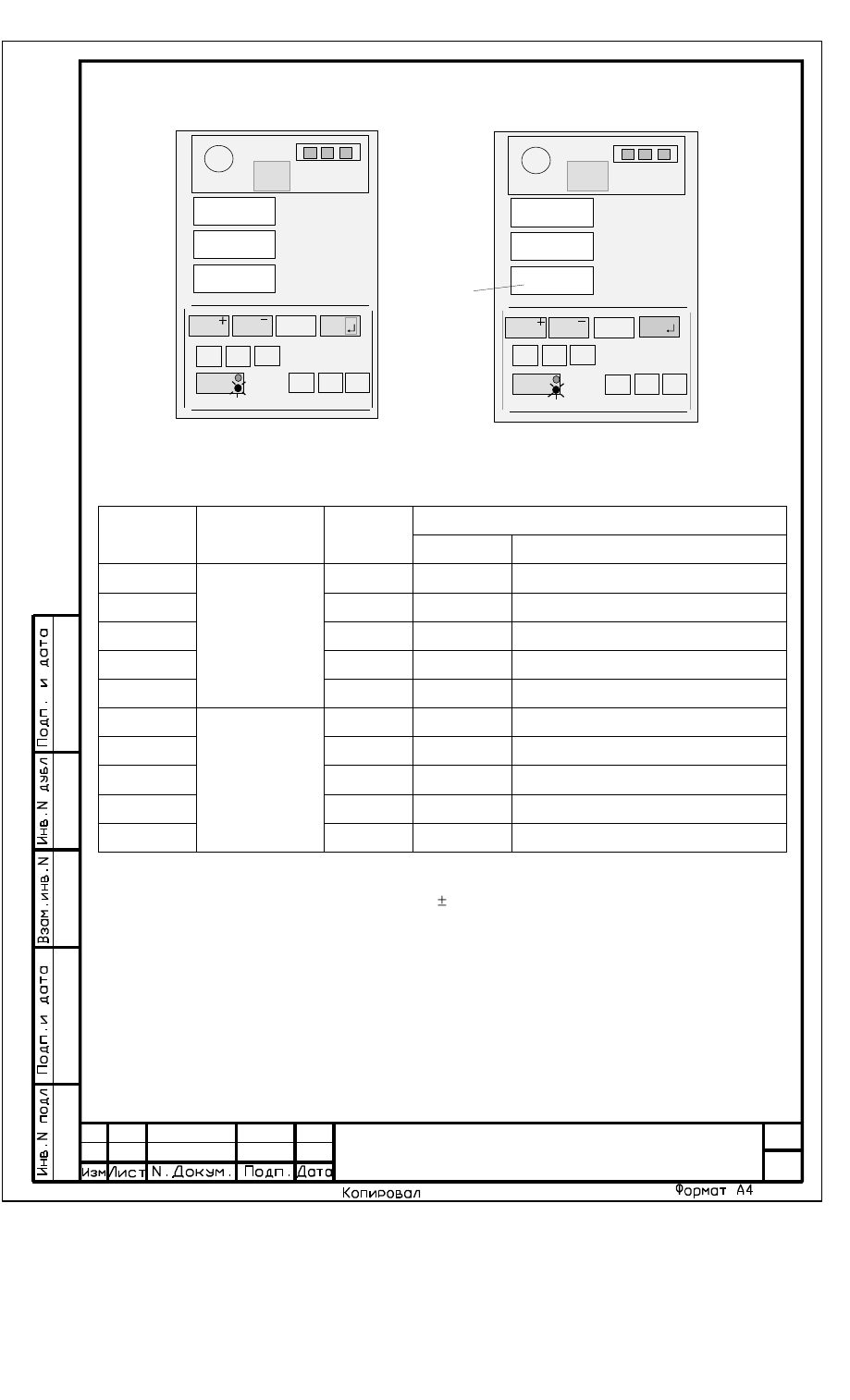

Рисунок 9

Рисунок 10

38

37

5,20

Н02



Не контролировать



Выбор
     П

44



ХХХ

40

38

37

2,40

Н02.1



Выбор
     П

44







Таблица 3

Тип

Модификация  Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

ТГ-321

ОНК-140-20

01

6,30

6,30

ТГ-503



02





ТГ-221



03

6,00

6,00

ТГ-301



04

5,90

5,90































































Установить (с погрешностью не более   2 см) по рулетке значение вылета, указанное

в таблице 4 для данного типа крана.

Опустить крюк до высоты (1,5±0,3) м от земли.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

Нажимая  кнопки  "+"  (41)  и  "-"  (42),  набрать  на  среднем  ИЖЦ  значение  вылета,  ука-

занного  в  правом  столбце таблицы 4 (см.  рисунок 10)  для  установленного  значения вылета

по рулетке.



Лист







ЛГФИ.408844.009-08 ИМ





14

Нажать  на  время  1 с  кнопку  " "  (40)  и,  проконтролировав  короткий  звуковой сигнал,

отпустить кнопку (см. рисунок 10).

Таблица 4

Тип

Модификация  Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

ТГ-321

ОНК-140-20

01

2,21

2,20

ТГ-503



02





ТГ-221



03

2,20

2,20

ТГ-301



04

2,21

2,20































































Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02".

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала веса груза и срабатывания ограничителя

Подать питание на ограничитель.

4.5.1 Ввод температуры окружающего воздуха

Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н03"

(настройка  канала  измерения  температуры).  При  этом  на  средний  ИЖЦ  выдается  значение

измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо  предварительно

набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.

Если  величина  измеренной  температуры  воздуха  отличается  от  выдаваемой  на

средний  ИЖЦ  более  чем  на  ±  3  С,  нажатием  кнопки  44  установить  на  верхнем  ИЖЦ  код

"Н03.1",  а  затем,  нажимая  кнопки  "+"  (41)  и  "-"  (42),  установить,  контролируя  по  показаниям

среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 11).



Лист







ЛГФИ.408844.009-08 ИМ





15

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".



ХХ

40

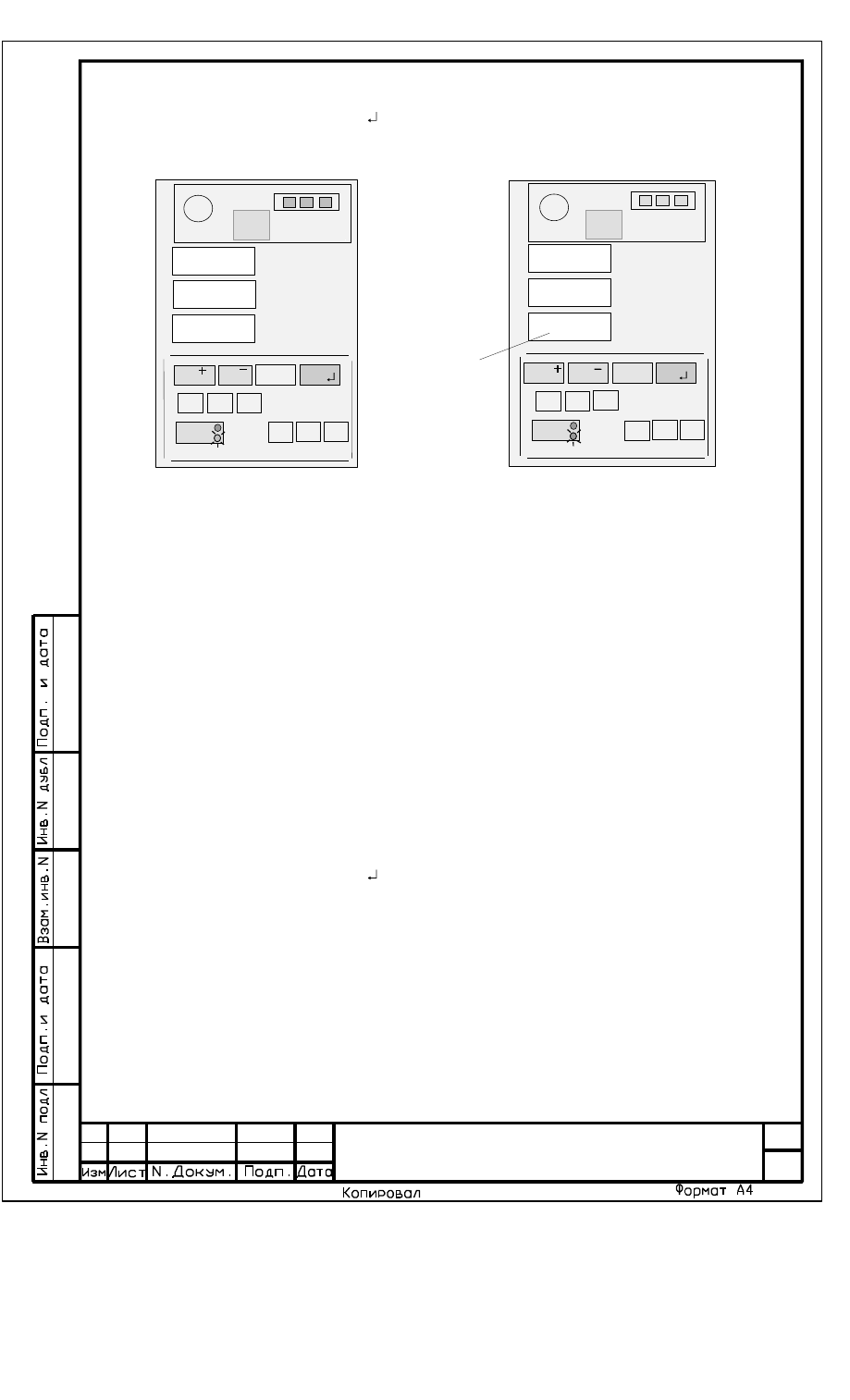

Рисунок 12 - Ввод температурного коэффициента



38

37

-11

Н06.1



Выбор

П

44



ХХ

40

Рисунок 11- Ввод температуры



38

37

-10

Н03.1



Выбор

П

44



Не контролировать







4.5.2 Занесения температурного коэффициента преобразователя усилия

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н06"

[

занесение  температурного  коэффициента  преобразователя  усилия  (ПрУ)].  При  этом  на

средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение  коэффициента  указывается  в  первых  трех  позициях  порядкового  номера

ПрУ,  нанесенного  на  его  жгут (см.  рисунок 3)  и  состоит из буквы,  обозначающей  знак  коэф-

фициента (П - плюс, М - минус), и двух цифр, обозначающих значение коэффициента.

Если  значение  температурного  коэффициента,  указанное  на  жгуте  ПрУ,  отличается

от значения, выдаваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ

код "Н06.1", а затем, нажимая кнопки "+" (41) и "-" (42), установить на среднем ИЖЦ значение

коэффициента для ПрУ (см. рисунок 12 для коэффициента М11), причем знак плюс на инди-

каторе не отображается, а знак минус отображается символом "

-

 ".

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".

4.5.3 Настройка канала веса груза

Поднять  стрелу  на  минимальный  вылет,  освободить  нижний  узел  крепления  преоб-

разователя.  Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода

"Н00" Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1". Кнопками "+" (41), "-" (42) устано-



Лист







ЛГФИ.408844.009-08 ИМ





16

вить на среднем ИЖЦ код крана 00. Нажать кнопку " " (43). Кнопкой 44 установить на верх-

нем ИЖЦ код "Н00".



Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н07"

(усилие на ПрД). Установить  на среднем индикаторе резистором R1 значение 0,0±0,3.

Закрепить  нижний  узел  преобразователя  усилий.  Установить  максимальный  вылет

стрелы по грузовой характеристике и вращая болт регулировки усилия в узле привязки пре-

образователя усилия установить на нижнем индикаторе значение 17-20.

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н00"

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1". Кнопками "+" (41), "-" (42) установить на

среднем ИЖЦ код крана из таблицы 1. Нажать кнопку " " .



Таблица 5

Тип крана



Модификация

ограничителя

Вылет,

м

Номинальная

масса груза, т

Масса  груза, уста-

навливаемая на

индикаторе, т

ТГ-321

ОНК-140-20

7,00

9,28

9,28











ТГ-503



















ТГ-221



7,70

6,30

6,30











ТГ-301



6,50

9,00

9,00



























































































































Лист







ЛГФИ.408844.009-08 ИМ





17













Кнопкой 44 установить на верхнем ИЖЦ код "Н00".

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"

4.5.3.1 На вылете стрелы, указанном в таблице 5, поднять груз, номинальная масса

которого для данного типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на ± 1 %, вылет должен быть ус-

тановлен по рулетке с погрешностью не более  2 см.

Опустить груз.

Медленно поднять груз.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Нажимая  кнопку  "+"  (41)  и  "-"  (42),  установить,  контролируя  по  показаниям среднего

ИЖЦ,  значение массы  груза  на  крюке, указанное в правом столбце таблицы 5 для настраи-

ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.5.3.2 На вылете (2 0,2) м медленно поднять груз массой 0,3 т.

Примечание - Показания нижнего ИЖЦ не контролировать.

Резистором  R1  установить,  контролируя  показания  на  среднем  ИЖЦ,  номинальное

значение массы груза на крюке.

Повторить операции по пп. 4.5.3.1, 4.5.3.2 два-три раза.

4.5.3.5 Установить переключатель в окне БОДа в положение РАБОТА.

4.6 Настройка каналов измерения давления



Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА

Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ сообщения

"Н13".  При  этом  на  средний  ИЖЦ  выдается  измеренное  значение  давления  на  настраивае-

мый преобразователь давления (ПрД) Р1.

Задать на ПрД нулевое давление (0 МПа) путем выключения гидравлических насосов

крана-трубоукладчика.

С целью сброса давлений из гидравлических магистралей, отклонить поочередно все

рукояти управления краном сначала вперед, затем назад.

Резистором R2 выставить на среднем ИЖЦ нулевое значение давления.

Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ сообщения

"Н14".  При  этом  на  средний  ИЖЦ  выдается  измеренное  значение  давления  на  настраивае-

мый ПрД (Р1).



Лист







ЛГФИ.408844.009-08 ИМ





18

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н14.0".

Нажать  на  время  1  с  кнопку  " "  (43),  проконтролировать  короткий  звуковой  сигнал,

затем отпустить кнопку.



4.7 Занесение даты установки ограничителя на кран

ВНИМАНИЕ! ОПЕРАЦИИ ПО П. 4.7 ПРОИЗВОДИТЬ ТОЛЬКО ПРИ УСТАНОВКЕ ИЛИ

ЗАМЕНЕ ОГРАНИЧИТЕЛЯ НА КРАНЕ.

Подав питание на ограничитель и установив переключатель РАБОТА-НАСТРОЙКА в

положение НАСТРОЙКА, нажать и отпустить кнопку "-" (42).

При этом на ИЖЦ выдается дата установки



ограничителя на кран:

на  средний  ИЖЦ  -  число  и  месяц  (число  отображается  в  двух  старших  -  левых  -

разрядах индикатора);

на нижний ИЖЦ - год.

Последовательным  нажатием  кнопки  42  выбрать  параметр  (число,  месяц  или  год),

подлежащий корректировке, и с помощью кнопок "+" (41) и "-" (42) откорректировать значение
даты установки ограничителя на кран.

Нажать на время 1 с кнопку " ".
Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.8 Настройка модуля защиты от опасного напряжения

Подав питание на ОНК и установив переключатель РАБОТА-НАСТРОЙКА в положе-

ние НАСТРОЙКА, нажатием кнопки 36 добиться появления на верхнем ИЖЦ кода "Н15".

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н15.1".
Нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение "00" ("01"),

если МЗОН не входит (входит) в комплект поставки ОНК.

Нажать на время 1 с кнопку " ".
Установить переключатель в боковом окне БОДа в положение РАБОТА.

Закрыть и опломбировать крышку люка БОДа.



5 Комплексная проверка

5.1 Поочередно поднять указанные в таблице 5 грузы на указанных там же значениях

вылета.

Ограничитель не должен сработать.
При  этом  значения  величины  индицируемого  вылета  не  должны  отличаться  от  ука-

занных в таблице 5 значений более, чем на ± 1,5 %.

5.2 Увеличив вес указанных в таблице 5 грузов на 10 %, поочередно поднять их.
Ограничитель должен сработать.
При этом должны включиться (гореть) желтая ("90 %") и красная (СТОП) лампы и за-

блокированы (запрещены) все движения крана.



Лист







ЛГФИ.408844.009-08 ИМ





19

Примечание - Допускается добиваться срабатывания ограничителя путем увеличения вылета.

6 Сдача смонтированного и состыкованного изделия

Сдачу смонтированного и настроенного ограничителя ОНК-140 осуществлять по раз-

делу паспорта крана "Приемка приборов безопасности".







ЛГФИ.408844.009-08 ИМ
