ОНК-140. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА (ОГРАНИЧИТЕЛЬ ГРУЗОПОДЪЕМНОСТИ). Руководство - часть 11







Лист





ЛГФИ.408844.009-06 PЭ





27

3.3.5 Ввод координатной защиты - ограничения типа "ЛЭП"
Координатная  защита  -  ограничение  типа  "ЛЭП"  -  предназначено  для  обеспечения

работы крана в зоне ЛЭП и в стесненных условиях.

Ниже описана работа координатной защиты при работе крана в зоне ЛЭП

ВНИМАНИЕ!

1 РАБОТА ВБЛИЗИ ОТ ЛЭП МОЖЕТ ПРОВОДИТЬСЯ ТОЛЬКО ПРИ НАЛИЧИИ НАРЯДА  -

ДОПУСКА УСТАНОВЛЕННОГО ОБРАЗЦА.

2 НАПРЯЖЕНИЕ ЛЭП (П. 4 НАРЯДА-ДОПУСКА) ЯВЛЯЕТСЯ ОСНОВНЫМ ПАРАМЕТРОМ,

НЕОБХОДИМЫМ ДЛЯ ПРАВИЛЬНОГО ВВЕДЕНИЯ ОГРАНИЧЕНИЯ ТИПА "ЛЭП".

Для  реализации  координатной  защиты  -  ограничения  типа  "ЛЭП"  -  в  ограничителе

ОНК-140-ХХМ предусмотрены следующие виды ограничений:

ограничение СТЕНА;

ограничение ПОТОЛОК;

ограничения  по  углу  поворота:  ПОВОРОТ  ВЛЕВО  (или  УГОЛ  ЛЕВЫЙ),  ПОВОРОТ

ВПРАВО (или УГОЛ ПРАВЫЙ).

Для  обеспечения ограничения типа  "ЛЭП"  первые  два  ограничения являются  основ-

ными, а последнее - вспомогательным.

При работе в стесненных условиях все ограничения равнозначны.
Ограничение  типа  "ЛЭП"  обеспечивает  выполнение  требований  ГОСТ  12.1.013-78

"Строительство. Электробезопасность" и ст. 9.5.17 "Правил устройства и безопасной эксплуа-
тации грузоподъемных кранов" (ПБ 10-382-00).

Введение  ограничения  "ЛЭП"  обеспечивает  автоматическое  отключение  приводов

механизмов крана при приближении оголовка стрелы к границе охранной зоны.

Охранная зона - это зона, в которую запрещено попадание оголовка стрелы.
Граница охранной зоны - это воображаемая вертикальная (для ограничения СТЕНА)

или  горизонтальная  (для  ограничения  ПОТОЛОК)  плоскость,  проходящая  параллельно  ЛЭП
на расстоянии L от нее.

Расстояние  L  зависит  от  напряжения  воздушной  ЛЭП,  которое  указано  в  наряде-

допуске на проведение работ.

Зависимость расстояния L от напряжения воздушной ЛЭП приведено в таблице 3.



Таблица 3

Напряжение воздушной линии, кВ

Допустимое расстояние от оголовка до провода ЛЭП, м

до 1

1,5

от 1 до 20

2,0

от 35 до 110

4,0

от 150 до 220

5,0

330

6,0

от 500 до 750

9,0



Лист





ЛГФИ.408844.009-06 PЭ





28

Для  ввода  ограничения  необходимо  нажать  на  время  не  менее  1  с  одну  из  кнопок

37-

40 (при необходимости - поочередно несколько кнопок) напротив символа, обозначающего

тип  требуемой  защиты  (например,  ПОТОЛОК),  при  этом  должен  включиться  индикатор  вве-

денного ограничения.

При вводе ограничения необходимо учитывать габаритные размеры поднимаемого груза.

Для снятия введенного ограничения (сброса защиты) необходимо повторно нажать ту

же кнопку и проконтролировать выключение (гашение) соответствующего индикатора.

Горение  индикаторов  постоянным  свечением  свидетельствует  об  отсутствии  сраба-

тывания защиты по введенным ограничениям.

При достижении в процессе работы крана любого из введенных ограничений сраба-

тывает  координатная  защита,  загорается  красный  индикатор  СТОП  (зеленый  индикатор

НОРМА продолжает гореть), включается звуковой сигнал и индикатор ограничения, из-за ко-

торого сработала защита, переводится в мигающий режим.

Для отключения защиты оператор должен изменить параметр, по которому достигну-

то  ограничение  (Например,  при  достижении  ограничения  типа  ПОТОЛОК  необходимо  либо

опустить стрелу, либо уменьшить ее длину).

Для  выполнения  этих  операций  необходимо  предварительно  нажать  и  удерживать,

до  момента  отключения  красного  индикатора  СТОП  и  звукового  сигнала,  кнопку  блокировки

координатной защиты на пульте упpавления кpана.

ВНИМАНИЕ!

ПРИ ВВОДЕ ОГРАНИЧЕНИЙ КООРДИНАТНОЙ ЗАЩИТЫ НЕОБХОДИМО ПРЕДУ-

СМАТРИВАТЬ  ЗАПАС  ПО  РАССТОЯНИЮ  И  УГЛУ  ПОВОРОТА  (ДЛЯ  УЧЕТА  ИНЕРЦИИ

КРАНА ПРИ ПРИБЛИЖЕНИИ К ЗОНЕ, В КОТОРОЙ РАБОТА КРАНА ЗАПРЕЩЕНА).

ПРИ  ПРИБЛИЖЕНИИ  К  УСТАНОВЛЕННОМУ  ОГРАНИЧЕНИЮ  ЗВУКОВОЙ  СИГ-

НАЛ НАЧИНАЕТ ЗВУЧАТЬ РАНЬШЕ, ЧЕМ НАСТУПИТ ОГРАНИЧЕНИЕ.

При необходимости все ограничения могут быть введены одновременно.

3.3.5.1 Ввод ограничения типа "ЛЭП" (СТЕНА)

Ограничение  типа  "ЛЭП"  (СТЕНА)  -  это  воображаемая  веpтикальная  бесконечная

плоскость,  перпендикулярная  проекции  стрелы  на  землю  и  построенная  по  срезу  оголовка

стрелы крана.

Учет инерции крана проводится путем введения ограничительной линии, проходящей

параллельно границе охранной зоны и отстоящей от нее не менее чем на 1,0 м.

3.3.5.1.1  Ввод  ограничения  типа  "ЛЭП"  (СТЕНА)  вести  в  следующей  последователь-

ности (см. рисунок 6).



Лист





ЛГФИ.408844.009-06 PЭ





29

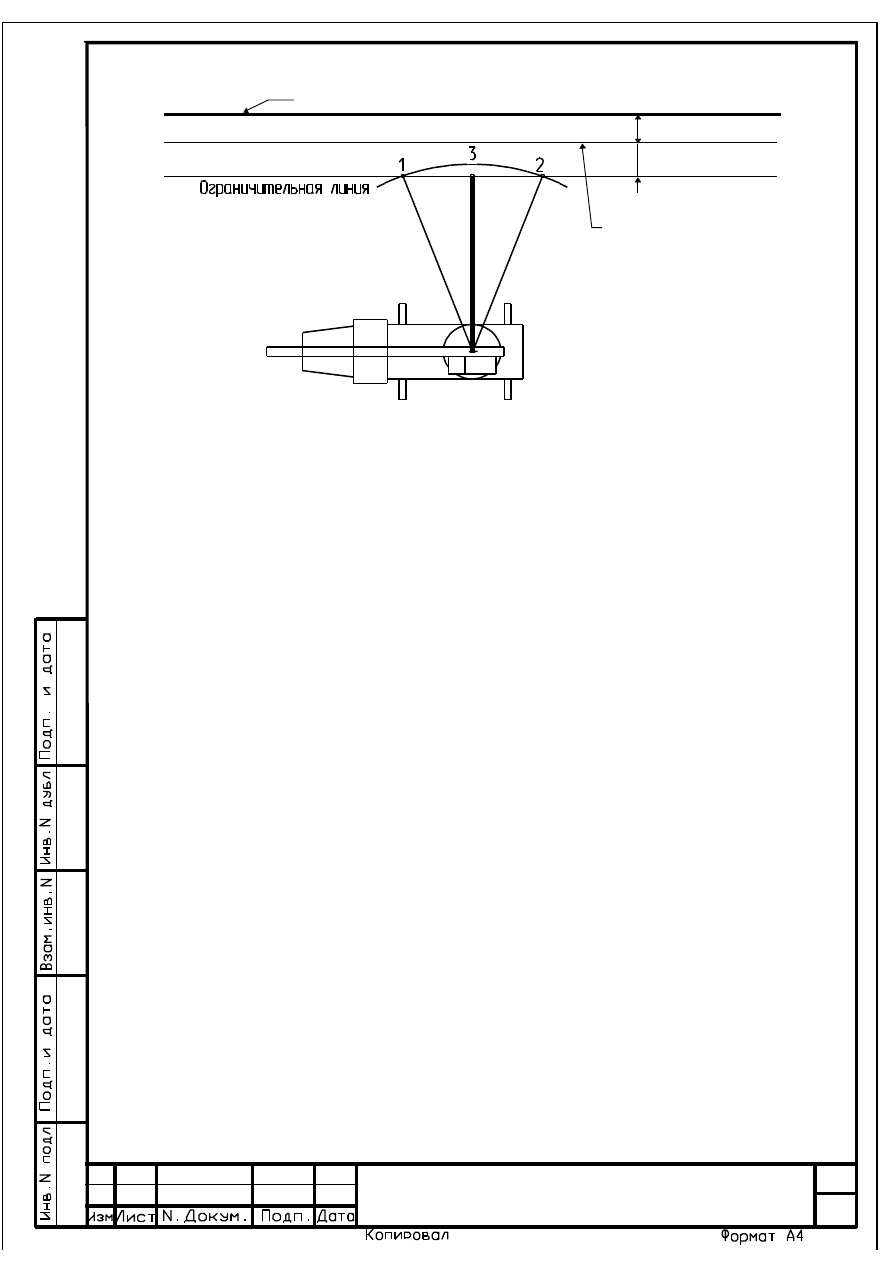

1,0 м

х

Охранная зона

L

Линия электропередач

Граница охранной зоны



Рисунок 6 - Ввод ограничения СТЕНА



Параллельно охранной зоне объекта на расстоянии не менее 1,0 м от него, прочер-

тить воображаемую ограничительную линию, которую не должен пересекать крюк крана.

При  этом  расстояние  между  границей  охранной  зоны  и  ограничительной  линией

должно  быть  таким,  чтобы  при  срабатывании  ограничителя  стрела  (с  учетом  инерционного

пролета  крана  и  габаритов  поднимаемого  груза)  не  приближалась  к  границе  охранной  зоны

объекта менее чем на 0,5 м.

Установить стрелу перпендикулярно ограничительной линии.

Изменяя  (при  необходимости)  длину  стрелы  или  угол  наклона,  добейтесь  касания

крюком ограничительной линии, не пересекая ее, в точке 3.

Нажать на 1 с кнопку (38) ввода ограничения "ЛЭП" (СТЕНА).

Загорание индикатора СТЕНА (31) свидетельствует о вводе ограничения в память ог-

раничителя.

3.3.5.1.2 Проверить правильность срабатывания защиты ограничителя:

повернуть кран (при необходимости, нажать кнопку отключения координатной защи-

ты на пульте управления крана) без изменения вылета влево на произвольный угол по отно-

шению к точке ввода ограничения "ЛЭП" (СТЕНА);

увеличивая вылет (изменением угла наклона или длины стрелы) в направлении ог-

раничительной  линии,  проконтролировать  срабатывание  защиты  [включение  красного  инди-

катора СТОП, звукового сигнала и переход индикатора СТЕНА (31) в мигающий режим] в мо-

мент, когда проекция оголовка стрелы (крюк) пересекает ограничительную линию в точке 1;

нажав кнопку отключения координатной защиты на пульте крана, уменьшить вылет

и повернуть стрелу вправо на произвольный угол по отношению к точке ввода ограничения;



Лист





ЛГФИ.408844.009-06 PЭ





30

увеличивая вылет (изменением угла наклона или длины стрелы) в направлении ог-

раничительной  линии,  проконтролировать  срабатывание  защиты  [включение  красного  инди-

катора СТОП, звукового сигнала и переход индикатора СТЕНА (31) в мигающий режим] в мо-

мент, когда крюк пересекает ограничительную линию в точке 2.

Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы

(крюк) приблизился к границе охранной зоны объекта не менее чем на 0,5 м.

Режим ограничение "ЛЭП" может быть использован для ограничения зоны работы

крана при работе в стесненных условиях.

3.

3.5.2 Ввод ограничения типа "ЛЭП" (ПОТОЛОК)

Ограничение типа "ЛЭП" (ПОТОЛОК) - это воображаемая горизонтальная бесконеч-

ная плоскость, располагаемая на высоте оголовка стрелы.

3.3.5.2.1

Ввод  ограничения  типа  "ЛЭП"  (ПОТОЛОК)  вести  в  следующей  последова-

тельности:

поднять оголовок стрелы (с учетом ее инерции) до требуемой высоты (по показанию

индикатора БОДа или визуально);

нажать на 1 с кнопку (37) ввода ограничения "ЛЭП" (ПОТОЛОК).

Загорание индикатора ПОТОЛОК (30) свидетельствует о вводе ограничения в память

ограничителя.

3.3.5.2.2 Проверить правильность срабатывания защиты ограничителя:

втянуть стрелу на 0,5 м (при необходимости, нажать кнопку блокировки координат-

ной защиты на пульте управления крана);

увеличивая  высоту  (выдвигая  стрелу),  проконтролировать  срабатывание  защиты

[

включение  красного  индикатора  СТОП,  звукового  сигнала  и  переход  индикатора  ПОТОЛОК

(30) в мигающий режим] в момент, когда оголовок стрелы находится на высоте (см. на инди-

катор высоты), равной введенной.

Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы

пересек заданную высоту не более чем на 0,2 м.

3.3.5.3 Ввод ограничений по углу поворота

3.3.5.3.1 Отметив в рабочей зоне крана две точки сектора ограничения по углу пово-

рота стрелы влево и вправо с учетом инерции крана, установить стрелу в створе этого секто-

ра у левой границы последнего.

Нажать на 1 с кнопку ввода ограничения ПОВОРОТ ВЛЕВО (39).

Загорание индикатора ПОВОРОТ ВЛЕВО (32) свидетельствует о вводе ограничения в

память ограничителя.



Лист





ЛГФИ.408844.009-06 PЭ





31

Установить стрелу у правой границы сектора.

Нажать на 1 с кнопку ввода ограничения ПОВОРОТ ВПРАВО (40).

Загорание индикатора ПОВОРОТ ВПРАВО (33) свидетельствует о вводе ограничения

в память ограничителя.

3.3.5.3.2

Проверить  правильность  срабатывания  защиты  ограничителя:  подводя

стрелу к границам отмеченного сектора (при необходимости, нажать кнопку отключения коор-

динатной  защиты  на  пульте  управления  крана),  проконтролировать  срабатывание  защиты

(включение красного индикатора СТОП, звукового сигнала и перехода индикатора ограниче-

ния по углу поворота в мигающий режим) в момент, когда крюк пересекает границу заданного

(введенного) сектора.

Ограничитель работает нормально, если при срабатывании защиты проекция стрелы

на землю пересекает заданную границу не более чем на 2 .

3.4 Возможные неисправности ОНК и способы их устранения

3.4.1  Программно-аппаратные  средства  ОНК  позволяют  проверить  исправность  ос-

новных его узлов и локализировать неисправность путем выдачи на индикатор ее кода.

3.4.2 При неработоспособности ограничителя поиск его неисправности рекомендует-

ся проводить в следующей последовательности:

проверить БОД и датчики на отсутствие внешних механических повреждений;

проверить исправность механизмов привязки датчиков;

проверить  кабельную  разводку,  исправность  электрических  соединительных  цепей

датчиков и блока обработки данных (БОДа).

3.4.3 Неисправности ограничителя, которые могут быть диагностированы и устранены

непосредственно на кране, приведены в таблице 4.

Допускается кратковременное (не более 2 секунд) появление сообщения об ошибках

«E XX» после прохождения теста самоконтроля.

Примечание - В таблице 4 принято следующее сокращение: ИМ - инструкция по мон-

тажу, пуску и регулированию ЛГФИ.408844.009-03 ИМ.

Работы по устранению неисправностей, требующие вскрытия блоков и датчиков,

должны выполнять аттестованные специалисты ремонтных или сервисных предприятий.





Лист





ЛГФИ.408844.009-06 PЭ





32

Таблица 4

Характер и проявление

неисправности

Вероятная причина

неисправности

Способ устранения

неисправности

При включении тумблера пита-

ния загорается только красный

индикатор СТОП и - кратковре-

менно - индикатор ВКЛ

Поврежден кабель питания ОНК.

Нарушен контакт в разъеме Х1.

Сгорел предохранитель.

Напряжение  в  бортовой  сети  кра-

на больше допустимого

Заменить поврежденный кабель.

Восстановить контакт в разъеме.

Заменить предохранитель.

Уменьшить  напряжение  заменой

реле-регулятора напряжения

Максимальная грузоподъем-

ность равна 2 т, 4 т, 6 т и не

зависит от величины вылета

"Залип" концевик телескопа или

кнопка ускоренного подъема

стрелы

Проверить состояние концевиков

После  выхода  ОНК  в  рабочий

режим  мигают  светодиоды  ко-

ординатной защиты по углу по-

ворота  и  звучит  звуковой  сиг-

нал  даже  при  расположении

стрелы в рабочей зоне

Обрыв  или  короткое  замыкание

(КЗ) в цепях датчика азимута (ДА).

Неправильно  установлена  шес-

терня ДА на оси вращения крана.

Неисправен датчик

Устранить обрыв или КЗ в кабеле.



Проверить  датчик  и  произвести  его

новую привязку по п. 4.2 ИМ.

Заменить датчик

После  выхода  ограничителя  в

рабочий  режим  звучит  звуко-

вой сигнал и на верхнем инди-

каторе отображается код

"Е 01"

Обрыв  или  КЗ  в  кабеле  преобра-

зователя давления поршневого.

Уход нуля ПрД.



Неисправен ПрД

Устранить обрыв или КЗ в кабеле.



Провести  коррекцию  нуля  ПрД  по

пп. 4.6.1.1, 4.6.1.2, 4.6.5 ИМ.

Заменить ПрД и произвести его на-

стройку по п. 4.6 ИМ

То же, но отображается код

"Е 02"

Обрыв  или  КЗ  в  кабеле  преобра-

зователя давления штокового.

Уход нуля ПрД.



Неисправен ПрД

Устранить обрыв или КЗ в кабеле.



Провести  коррекцию  нуля  ПрД  по

пп. 4.6.1.1, 4.6.1.2, 4.6.3 ИМ.

Заменить ПрД и произвести его на-

стройку по п. 4.6 ИМ

То же, но отображается код

"Е 03"

Обрыв или КЗ в кабеле маятнико-

вого датчика угла наклона стрелы.

Неисправен ДУГМ

Устранить обрыв или КЗ на выходе

датчика или в кабеле.

Заменить  ДУГМ  и  произвести  его

привязку по п. 4.5 ИМ

То же, но отображается код

"Е 04"

Обрыв  или  КЗ  на  выходе  датчика

длины стрелы или в его кабеле.

Неверная  установка  начального

положения датчика, нарушена ре-

гулировка канала

Устранить обрыв или КЗ на выходе

ДД или в кабеле.

Проверить  правильность  установки

ДД  и произвести его новую  привяз-

ку по пп. 3.3, 4.4.4-4.4.8 ИМ



Лист





ЛГФИ.408844.009-06 PЭ





33

Характер и проявление

неисправности

Вероятная причина

неисправности

Способ устранения

неисправности

После  выхода  ограничителя  в

рабочий  режим  звучит  звуко-

вой сигнал и на верхнем инди-

каторе отображается код

"Е 10"

Сработал  ограничитель  подъема

крюка или отказ МЗОНа

Проверить  работоспособность  ог-

раничителя подъема крюка.

Проверить  качество  подключение

провода МАССА МЗОНа к металло-

конструкции стрелы крана.

Заменить МЗОН

То же, но отображается код

"Е 11"

Оголовок стрелы крана находится

в  зоне  излучения  ЛЭП  (Срабаты-

вание МЗОНа)

Определив зону работы крана, вве-

сти  координатную  защиту,  нажав

(при  необходимости)  кнопку  блоки-

ровки защиты на пульте  крана, или

переключить МЗОН на более высо-

кий (в кВ) диапазон работы

То же, но отображается код

"Е 20"

Отказ ПЗУ программ

Заменив плату контроллера, произ-

вести  привязку  и  настройку  ограни-

чителя по ИМ

То же, но отображается код

"Е 21"

Отказ кварцевого резонатора

Заменив плату контроллера, произ-

вести  привязку  и  настройку  ограни-

чителя по ИМ

То же, но отображается код

"Е 22"

Постоянно  замкнута  одна  из  кно-

пок клавиатуры БОДа

Заменить плату модуля индикации

То же, но отображается код

"Е 23"

Сбой программы

Включить и выключить питание

То же, но отображается код

"Е 24"

Сбой  контрольной  суммы  микро-

схемы настроечного ПЗУ (DD7)

Провести привязку и настройку ОНК

по ИМ

То  же,  но  отображаются  коды

"Е 25", "Е 26", "Е 27" или "Е 28"

Отказ  микросхем  настроечного

ПЗУ  (DD7)  или  "черного  ящика"

(РП; DD8 - DD10)

Заменив плату контроллера, произ-

вести  привязку  и  настройку  ограни-

чителя по ИМ

То же, но отображаются коды

"Е 30", "Е 31"

Сбой  введенного  режима  работы

стрелового  оборудования  и  опор-

ного контура ("Е 30") или запасов-

ки ("Е 31")



Произвести ввод режима работы по

п. 3.3.2 РЭ

Продолжение таблицы 4



Лист





ЛГФИ.408844.009-06 PЭ





34

Характер и проявление

неисправности

Вероятная причина

неисправности

Способ устранения

неисправности

После  выхода  ограничителя  в

рабочий  режим  звучит  звуко-

вой сигнал и на верхнем инди-

каторе отображается код

"Е 32"

Сбой  введенных  ограничений  ко-

ординатной защиты

Произвести  ввод  ограничений  ко-

ординатной защиты по п. 3.3.5 РЭ

То же, но отображается код

"Е 33"

При  работе  с  гуськом  стрела  вы-

двинута не на полную длину

Нажав  кнопку  блокировки  коорди-

натной  защиты  на  пульте  крана,

выдвинуть стрелу полностью

То же, но отображается код

"Е 34"

Попытка  работы  на  вдвинутых

опорах  при  не  полностью  вдвину-

той стреле

Нажав  кнопку  блокировки  коорди-

натной  защиты  на  пульте  крана,

вдвинуть стрелу полностью

На верхний ИЖЦ выдается код

"Н ХХ"

Переключатель  РАБОТА  -  НА-

СТРОЙКА находится в положении

НАСТРОЙКА.

Отказ переключателя

Установить  переключатель  в  поло-

жение РАБОТА.



Заменив плату контроллера. произ-

вести настройку ОНК

На  нижний  ИЖЦ  выдается  код

"Р-ХХ"

Ограничитель ждет ввода режима

работы крана

Произвести ввод режима работы по

п. 3.3.2 РЭ

При  переходе  ОНК  в  рабочий

режим  не  загорается  зеленый

индикатор  НОРМА  (перегрузка

отсутствует,  красный  индика-

тор СТОП не горит)

Неисправен  зеленый  индикатор

НОРМА

Заменить плату модуля индикации

При нагрузке более 95 % не за-

горается индикатор "90 %"

Неисправен индикатор "90 %"

Заменить плату модуля индикации

При  перегрузке  крана  защита

срабатывает, но красный инди-

катор СТОП не загорается

Неисправен  красный  индикатор

СТОП

Заменить плату модуля индикации

При  поднятии  грузов  разных

масс  на  ИЖЦ  БОДа  не  изме-

няются  (или  равны  нулю)  зна-

чения массы груза и момента

При  установке  перепутаны  места-

ми  поршневой  и  штоковый  преоб-

разователи давления

Установить ПрД

П



и ПрД

Ш



в соответ-

ствующие  полости  гидроцилиндра

подъема стрелы согласно ИМ

На  короткой  стpеле  грузоподъ-

емность крана занижена

Не настроен датчик длины стрелы  Произвести  настройку  канала  дат-

чика длины стрелы по ИМ



Продолжение таблицы 4



Лист





ЛГФИ.408844.009-06 PЭ





35

4 Техническое обслуживание

4.1 Общие указания

Техническое обслуживание (ТО) ограничителя ОНК-140-ХХ обеспечивает постоянную

его готовность к эксплуатации, безопасность работы крана.

Установленная настоящим руководством периодичность обслуживания ограничителя

должна соблюдаться при любых условиях эксплуатации и в любое время года.

ТО ограничителя проводить одновременно с техническим обслуживанием крана.

При ТО ограничителя соблюдать меры безопасности, предусмотренные при проведе-

нии технического обслуживания крана.

Для  проведения  технического  обслуживания необходимо  своевременно  подготовить

требуемые материалы, приборы и инструменты. Кран поместить в крытое, не задымленное, а

зимой - в утепленное помещение.

4.2 Виды технического обслуживания

Техническое обслуживание ограничителя в зависимости от периодичности и объема

работ подразделяется на следующие виды:

ежесменное ТО (ЕО);

сезонное ТО (СО).

4.3 Порядок технического обслуживания

4.3.1 Ежесменное техническое обслуживание

ЕО производится машинистом.

ЕО предусматривает следующие виды работ:

внешний осмотр и очистка блоков и датчиков от пыли и грязи;

проверка функционирования  ограничителя: отсутствие повреждений  ИЖЦ,  единич-

ных и сигнальных индикаторов, элементов коммутации (самотестирование по п. 3.3.3).

4.3.2 Сезонное техническое обслуживание

СО проводится при подготовке к зимнему и летнему сезону эксплуатации крана.

СО производится (кроме случаев, оговоренных особо) машинистом.

СО предусматривает следующие виды работ:

работы ЕО;

проверку состояния датчиков, соединительных кабелей и разъемов;

проверку состояния уплотнений (в том числе и кабины) и лакокрасочных покрытий;



Лист





ЛГФИ.408844.009-06 PЭ





36

устранение обнаруженных недостатков;

проверку ограничителя контрольными грузами по п. 4.3.3;

подстройку ОНК, при необходимости, по результатам его проверки по п. 4.3.3;

проверку,  при  необходимости,  защиты  ограничителя  от  опасного  приближения  к

ЛЭП (см. п. 4.3.4);

считывание, при необходимости, информации о наработке крана (см. п. 3.3.3.2);

считывание, при необходимости, информации с РП (БТП) в соответствии с инструк-

цией ЛГФИ.408844.009 И1.

СЧИТЫВАНИЕ  ИНФОРМАЦИИ  С  ОГРАНИЧИТЕЛЯ  ОНК-140  (С  ПОСЛЕДУЮЩИМ  ЕГО

ОПЛОМБИРОВАНИЕМ) ДОЛЖЕН ПРОИЗВОДИТЬ (В ТОМ ЧИСЛЕ ПО ТРЕБОВАНИЮ ОРГАНОВ ГОС-

ГОРТЕХНАДЗОРА  РОССИИ)  ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ  РАБОТНИК,  ОТВЕТСТВЕННЫЙ  ПО

НАДЗОРУ  ЗА  БЕЗОПАСНОЙ  ЭКСПЛУАТАЦИЕЙ  ГРУЗОПОДЪЕМНЫХ  МАШИН,  СПЕЦИАЛИСТ

СЕРВИСНОЙ  ИЛИ  РЕМОНТНОЙ  ОРГАНИЗАЦИИ  ПО  ОБСЛУЖИВАНИЮ  ДАННЫХ  ПРИБОРОВ

БЕЗОПАСНОСТИ

4.3.3 Проверка ограничителя с контрольными грузами

ОПЕРАЦИИ  ПО  ПОДСТРОЙКЕ  ОНК,  УКАЗАННЫЕ  В  П.  4.3.3,  ДОЛЖЕН  ПРОИЗВОДИТЬ

СПЕЦИАЛИСТ,  ИМЕЮЩИЙ  ПРАВО  НА  ПРОВЕДЕНИЕ  РЕГУЛИРОВОЧНЫХ  РАБОТ  ПРИБОРОВ

БЕЗОПАСНОСТИ.

При выполнении операций по п. 4.3.3 использовать:

набор  аттестованных  испытательных  грузов,  масса  которых  измерена  с  по-

грешностью не более   1 %;

рулетку металлическую с допустимым отклонением длины по классу точности 2

(например,  ЗПК3-100АУЛ/1  ГОСТ  7502-98);  длина  рулетки  при  измерении  вылета  должна

быть не менее его максимального значения вылета для данного типа крана.

Вылет должен быть установлен по рулетке с погрешностью не более   2 см.

Работы по п. 4.3.3 вести в режиме "Р-00"  основная стрела, опоры полностью выдви-

нуты (горят индикаторы 25, 29), кратность запасовки устанавливается согласно грузовым ха-

рактеристикам крана .

4.3.3.1 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

Установить  максимальные  значения  длины  стрелы  и  вылета  согласно  таблице  5  и

поднять груз, величина массы которого для данного типа крана указана в таблице 5.

Ограничитель не должен сработать.

Опустить груз.



Лист





ЛГФИ.408844.009-06 PЭ





37

Таблица 5

Тип

Модификация

Длина

Вылет,

Масса груза, т

крана

программы ОНК  стрелы, м

м

без крюка

с крюком

КС-3579

6.01

20,75

17,00

0,45





8,75

3,00

15,00

КС-5479

6.02

28,08

19,00

0,43

0,75





10,08

3,20

24,68

25,00

КЖ-871

51.01

16,50

14,00

17,40





10,50

7,00

50,00

























КЖ-472

51.02

20,75

17,00

0,55





8,75

4,00

15,00

КЖ-971

80.01

12,67

6,50

80,00





22,37

17,70

10,10



Увеличить массу груза на 10 % и поднять его.

Ограничитель должен сработать.

Если ОНК срабатывает, выполнить операции по пп. 4.3.3.2-4.3.3.4.

Если ограничитель не срабатывает, выполнить следующие работы:

а) вскрыть люк на верхней стенке БОДа (см. рисунок 4);

б) установить по рулетке с погрешностью   2 см максимальное значение вылета, ука-

занного в таблице 5;

в) проверить правильность показаний длины стрелы и вылета по индикаторам БОДа:

1) если значение длины стрелы на ИЖЦ отличается от реального (по паспор-

ту крана) более чем на 7 см, произвести корректировку показаний путем

изменения длины троса: отсоединить трос от оголовка стрелы и увеличить

(или уменьшить) его длину на величину ошибки;

2) если значение индицируемого вылета отличается от установленного по ру-

летке более чем на 20 см, произвести корректировку показаний путем из-

менения угла наклона ДУГМ (см. ЛГФИ.408844.009-03 ИМ);

г) опустить груз на землю и заглушить двигатель крана.

Нажать  кнопку  ТЕСТ  и  (после  прохождения  теста самоконтроля)  проконтролировать

отображение кода "AL" (альфа) на среднем индикаторе.



Лист





ЛГФИ.408844.009-06 PЭ





38

Нажимая кнопки "+", "-" (37, 38), добейтесь появления кода "Рu" на среднем ИЖЦ.

Потянуть  на  себя  несколько  раз  рукоять  подъема  стрелы  (для  сброса  давления  в

штоковой полости).

Вращая  винт  регулировочного  резистора  R2  (см.  рисунок  7),  установить  на  нижнем

ИЖЦ значение давления в штоковой полости равным 0,3;

д) нажать кнопку ТЕСТ.

После перехода ОНК в рабочий режим, плавно поднять груз и установить с помощью

резистора R1 значение момента на верхнем индикаторе равным 100;

е) опустить груз.





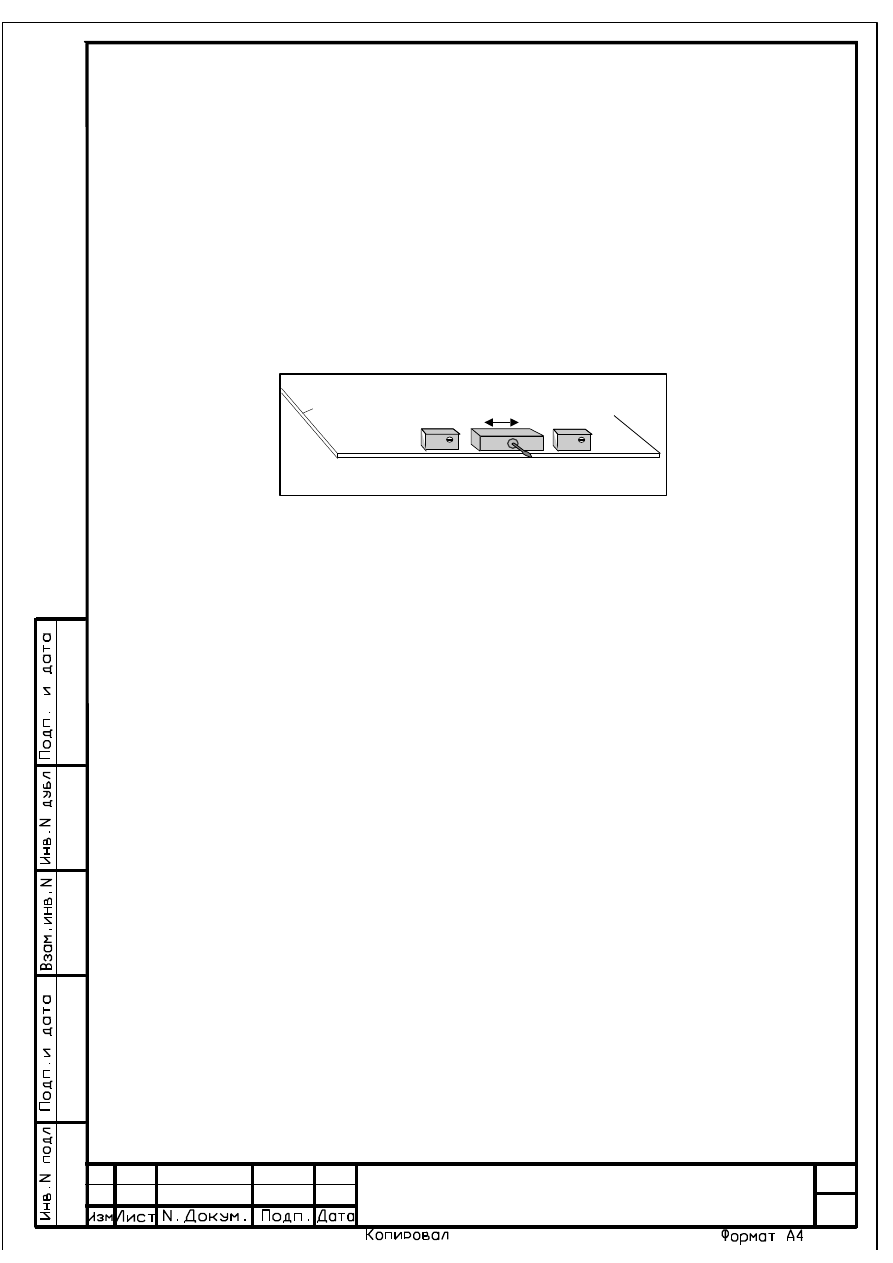

R1 "П"

R2 "Ш"

Переключатель

РАБОТА-НАСТРОЙКА

Установка нуля

штокового ПрД

Плата

Установка нуля

поршневого ПрД



Рисунок 7 – Размещение регулировочных резисторов на плате БОДа



4.3.3.2 Установить минимальный вылет согласно таблице 5 и поднять груз, величина

массы которого для данного типа крана указана в таблице 5.

Ограничитель не должен срабатывать.

Опустить груз.

Увеличить массу груза на 10 % и поднять его.

Ограничитель должен сработать.

Если ОНК не срабатывает, необходимо выполнить настройку ограничителя согласно

ЛГФИ.408844.009-03 ИМ.

4.3.3.3 Закрыть и опломбировать верхнюю крышку БОДа.

4.3.3.4 Сделать отметку о проведенных работах в паспортах ограничителя и крана.

4.3.4 Проверка защиты ограничителя от опасного приближения к ЛЭП

Проверку  срабатывания  защиты  ограничителя  ОНК-140  (МЗОНа)  при  приближении

оголовка стрелы крана к ЛЭП производить на специальной площадке с использованием маке-

та ЛЭП (см. п. 4.3.4.1) по методике п. 4.3.4.2 или с помощью имитатора ЛЭП (например, с по-

мощью  прибора  "ИЛЭП"  ТУ-09.98-10.00.000,  изготовляемого  НПО  "Техкранэнерго",  г.  Влади-

мир)  по  методике,  указанной  в эксплуатационной  документации  последнего,  плавно  прибли-

зив антенну прибора к ближайшей части антенны МЗОНа на расстояние (0,5±0,15) м.

Примечание - При приближении антенну прибора располагать перпендикулярно про-

дольной оси МЗОНа.



Лист





ЛГФИ.408844.009-06 PЭ





39

4.3.4.1 Макет ЛЭП

Проверку  срабатывания  защиты  ограничителя  от  опасного приближения  к  ЛЭП  про-

изводить на специальной площадке, оборудованной макетом трехфазной четырехпроводной

воздушной ЛЭП напряжением 220/380 В.

Площадка  должна  находиться  вне  зоны  влияния  посторонних  воздушных  ЛЭП,  на

удалении от них не менее:

50 м при напряжениях ЛЭП от 0,22 до 1 кВ;

75 м при напряжениях ЛЭП от 1 до 20 кВ;

200 м при напряжениях ЛЭП свыше 35 кВ.

На площадке на расстоянии не менее 15 м друг от друга должны быть установлены

две опоры с подвешенной (на изоляторах) на высоте не менее 6 м от поверхности земли че-

тырехпроводной линией, выполненной изолированным проводом.

Для подключения макета ЛЭП к сети 380 В на одной из опор должен быть установлен

рубильник и индикатор (электрические лампочки) наличия напряжения в макете ЛЭП.

Напряжение  к  макету  четырехпроводной  ЛЭП  должно  подаваться  подземным  кабе-

лем со стороны, противоположной стороне подъезда крана.

Вдоль нижнего провода линии, на его уровне и на расстоянии от него (2±0,1) м дол-

жен  быть  установлен  капроновый  канат,  ограничивающий  приближение  к  проводу  оголовка

стрелы крана.

4.3.4.2 Проверка срабатывания МЗОНа

4.3.4.2.1

Установить на площадке машину (стрела находится в транспортном положе-

нии) перпендикулярно линиям электропередачи на расстоянии (15±1) м от оси вращения кра-

на до вображаемой вертикальной плоскости, проходящей через ограничительный канат маке-

та ЛЭП (см. рисунок 8).





Линия

электропередачи

Канат

ограничительный



15 м



1,5

м







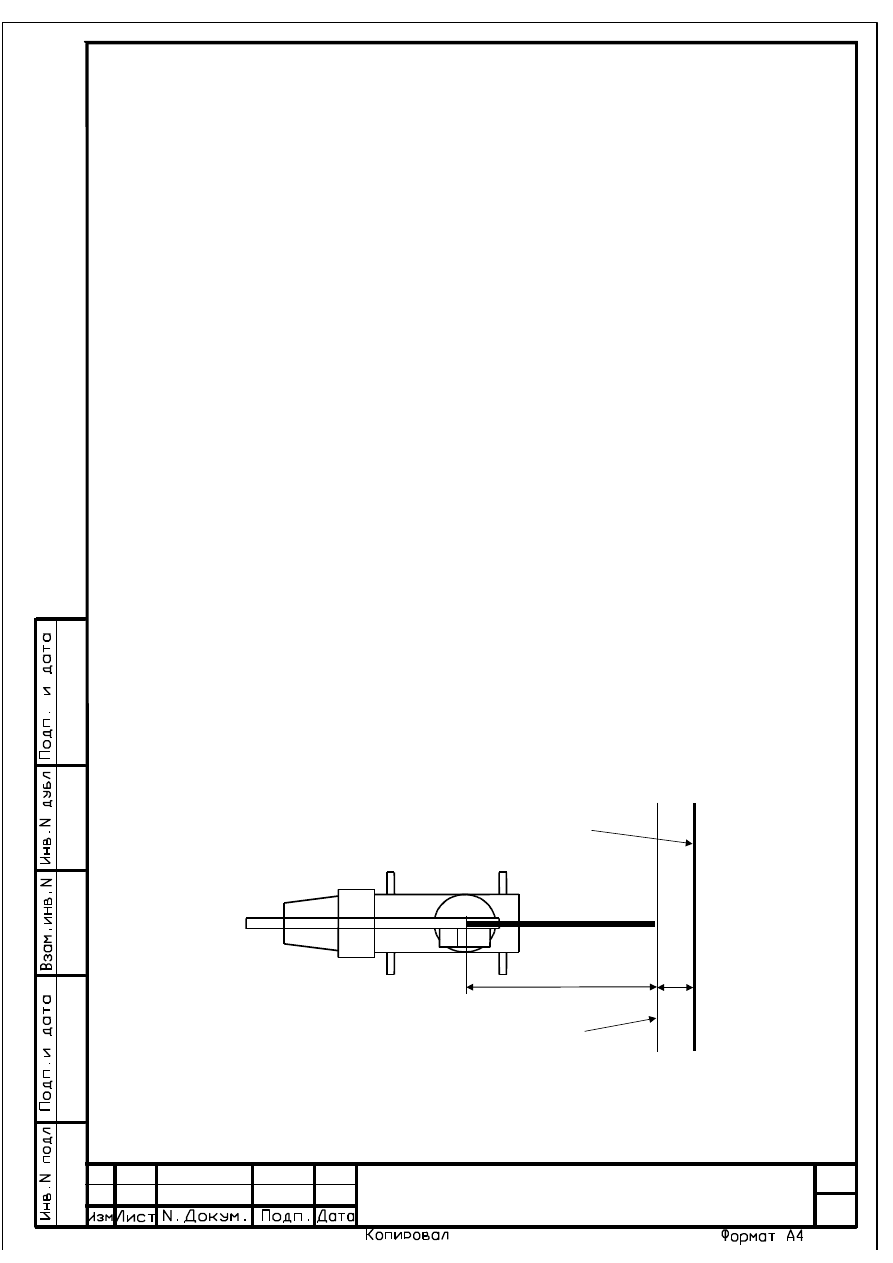

Рисунок 8 - Проверка срабатывания МЗОНа



Лист





ЛГФИ.408844.009-06 PЭ





40

4.3.4.2.2  Поднять  оголовок  стрелы  на  уровень  нижнего  провода  линии  электропере-

дачи (исходное положение стрелы).

4.3.4.2.3

Произвести  увеличение  вылета  стрелы  (путем  медленного  и  плавного  вы-

движения  телескопической  стрелы)  в  направлении  макета  ЛЭП,  но  не  далее  вертикальной

плоскости, проходящей через ограничительный канат, и проконтролировать срабатывание

защиты ограничителя: горит постоянным свечением индикатор 18, на верхнем ИЖЦ высвечи-

вается код "Е 11" и ограничитель запрещает выполнение всех операций крана.

ПРИ  НАЛИЧИИ  СИГНАЛА  ОТ  ЛЭП  ОГРАНИЧИТЕЛЬ  ЗАПРЕЩАЕТ  ВЫПОЛНЕ-

НИЯ ОПЕРАЦИЙ КРАНА ДО ВВЕДЕНИЯ КООРДИНАТНОЙ ЗАЩИТЫ С БОДА (СМ. П. 3.3.5)

ИЛИ ДО ПЕРЕВОДА МЗОНА НА ДРУГОЙ ДИАПАЗОН ИЗМЕРЕНИЯ.

4.3.4.2.4 Если при приближении к ограничительному канату МЗОН не сработал, огра-

ничитель должен быть забракован.

4.3.4.2.5 Если ОНК сработал, измерить расстояние между проекциями на землю ого-

ловка стрелы крана (МЗОН) и ограничительного каната макета.

Дальность  обнаружения  ЛЭП  [расстояние  между  оголовком  стрелы  и  ближайшим  к

нему  проводом  линии макета (при  условии  нахождения  МЗОНа  по высоте посредине  между

нижним и верхним проводами линии)] напряжением 0,22 кВ должна быть не менее 3 м.

4.3.

4.2.6  Запомнив  местоположение  стрелы  (при  котором  произошло  срабатывание

МЗОНа),  ввести  (по  методике  п.  3.3.5.1.1)  значение  ограничения  СТЕНА,  обеспечивающее

защиту крана при нахождении оголовка стрелы последнего в зоне воздействия ЛЭП.

Установить стрелу крана в исходное положение (см. п. 4.3.4.2.2).

Увеличивая  вылет  (изменением  угла  наклона  или  длины  стрелы)  в  направлении  ог-

раничительного каната, проконтролировать срабатывание координатной защиты ограничите-

ля по введенному значению ограничения СТЕНА (см. п. 3.3.5.1.2).

Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы

(крюк) приблизился к границе охранной зоны объекта не менее чем на 0,5 м.

4.3.4.2.7 Сделать отметку о проведенных работах в паспортах ограничителя и крана.

5 Упаковка, правила хранения и транспортирования

5.1 Перед упаковыванием ограничитель законсервировать по ГОСТ 9.014-78 для ус-

ловий хранения группы изделий III-1, вариант временной защиты ВЗ-10 или В3-14 с предель-

ным сроком защиты без переконсервации шесть месяцев.



Лист





ЛГФИ.408844.009-06 PЭ





41

5.2  Законсервированный  ограничитель  и  эксплуатационную  документацию  упаковы-

вать в ящики по ГОСТ 2991-85.

Перед упаковыванием ограничителя транспортную тару выстлать бумагой битумиро-

ванной ГОСТ 515-77 или паpафиниpованной ГОСТ 9569-79 таким образом, чтобы концы бу-

маги были выше краев тары на величину, большую половины длины и ширины ящика.

В каждый ящик с ограничителем вложить упаковочный лист, содержащий:

наименование предприятия-изготовителя или его товарный знак;

наименование или шифр изделия;

перечень составных частей изделия и их количество;

дату упаковывания;

штамп упаковщика и контролера.

5.3

Условия хранения в части воздействия климатических факторов должны соответ-

ствовать  условиям  хранения  5  (ОЖ4)  по  ГОСТ  15150-69  для  изделий  исполнения группы  У:

температура воздуха от минус 50 до плюс 60 °С, относительная влажность воздуха до 100 %

при температуре плюс 25  С.

Хранение  ограничителей  производить  в  закрытых  складских  помещениях  в  упаковке

предприятия-изготовителя в нераспечатанном виде.

В помещении для хранения не должно быть токопроводящей пыли, кислот, щелочей

и других агрессивных примесей.

Срок хранения ограничителей - не более шести месяцев.

5.4  Ограничители  допускают  транспортировку  всеми  видами  крытых  транспортных

средств  в  соответствии  с  ГОСТ  20790-93  и  правилами  перевозок  грузов,  действующими  на

данном виде транспорта.

Условия  транспортирования  в  части  воздействия  климатических  факторов  должны

соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150-69: температура воздуха от минус

50 до плюс 60 °С, относительная влажность воздуха до 100 % при температуре плюс 25  С.

Расстановка и крепление ящиков с ОНК в транспортных средствах должны исключать

возможность их перемещения, ударов, толчков и воздействия атмосферных осадков.

5.5 При хранении и транспортировании допускается укладка ящиков с ограничителя-

ми не более, чем в три ряда. Ящики должны находиться в положении, соответствующем ма-

нипуляционным знакам.









ЛГФИ.408844.009-06 PЭ





42

















содержание      ..     9      10      11      12     ..
