ОНК-140–20М, ОНК-140-46. ОГРАНИЧИТЕЛЬ НАГРУЗКИ КРАНА. Руководство - часть 2







Лист





ЛГФИ.408844.009-20PЭ





17

Запрещается  проводить  настройку  и  регулировку  ограничителя  на  кране  лицам,  не

имеющим специальной подготовки и удостоверения на право проведения указанных работ.

Запрещается эксплуатация ограничителя с поврежденными пломбами.
Наличие ограничителя на кране не снимает ответственности с крановщика в случае

опрокидывания или поломки узлов крана.

4 Монтаж ограничителя на кране

4.1 Общие указания

К работам по монтажу и пуску ограничителя грузоподъемности ОНК-140 на кране до-

пускаются  аттестованные  специалисты,  изучившие  настоящий  документ,  руководство  по
эксплуатации  и  имеющие  лицензию  Госгортехнадзора  РФ  на  проведение  пуско-наладочных
работ приборов безопасности на кране.

Для проведения настройки ограничителя на кране необходимы:

набор  аттестованных  испытательных  грузов,  масса  которых  измерена  с  погрешно-

стью не более   1 %;

рулетка металлическая с допустимым отклонением длины не более   0,20 мм (на-

пример,  ЗПК3-100АУЛ/1  ГОСТ  7502-98).  Длина  рулетки  при  измерении  вылета  должна  быть
не менее его максимального значения вылета для данного типа крана;

термометр  для  измерения  температуры  окружающей  среды (воздуха)  в  диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90 и
СП-29 ТУ25-11-176-68).

Перед вводом изделия в эксплуатацию провести внешний осмотр изделия:

извлечь изделие из транспортной тары;

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных;

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

4

.2 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого приведены на

рисунке 6, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его верхней боко-
вой крышке (доступ к элементам настройки).





Лист





ЛГФИ.408844.009-20PЭ





18



10

90



180

175

135

150



3,15А Р1  Ш   П    L



323



328



80

Х1   Р2 Р3/





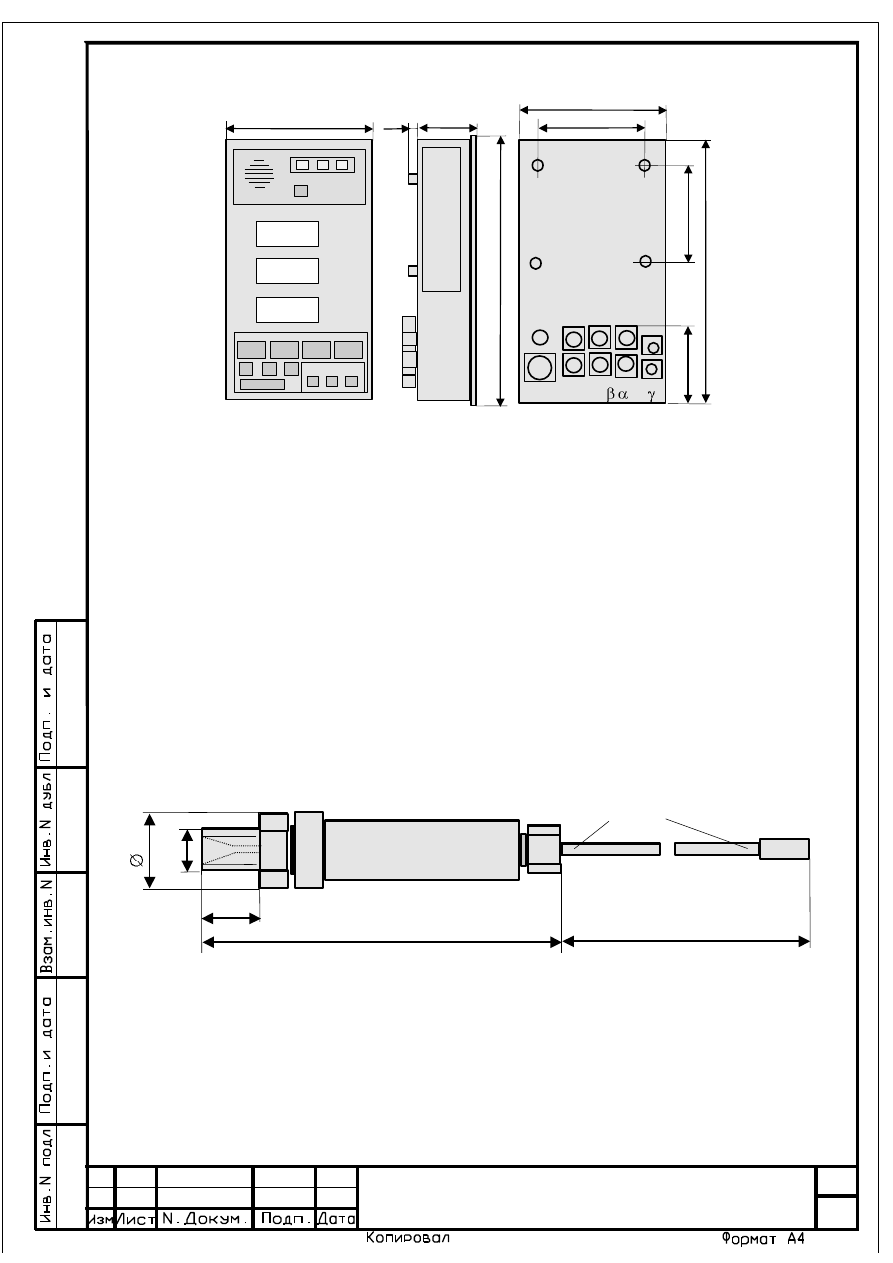

Рисунок 6 - Габаритные и присоединительные размеры БОДа

4.3 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на бобышки так, чтобы продольная ось модуля

была  параллельна  оси  стрелы.  Металлическое  основание  МЗОНа  должно  иметь  надежный
электрический контакт с металлом стрелы. Выходные провода МЗОНа должны быть направ-
лены вниз для исключения попадания воды внутрь.

4.4 Установка преобразователей давления



Для ОНК –140 - 46 преобразователь давления (ПрД) с меньшим значением двух по-

следних  цифр  порядкового  номера  (по  сравнению  с  порядковым  номером  другого  ПрД)  со-
единить с поршневой, а преобразователь с большим значением двух последних цифр поряд-
кового номера соединить со штоковой полостями гидроцилиндра подъема стрелы.

С  целью  уплотнения  соединений,  при  установке  ПрД  применять  медные  шайбы  с

внешним диаметром 20 мм.



Номер

4000

30



152

18

М

22

·1

,5







Рисунок 7 - Преобразователь давления

Преобразователи давления (ПрД) в ОНК –140 -20 служат для измерения давлений в

двух магистралях гидросистемы трубоукладчика Р1 и Р2. Аналогично вышесказанному пре-
образователь с меньшим номером устанавливается в магистраль Р1. Габаритные и присое-
динительные размеры ПрД приведены на рисунке 7,



Лист





ЛГФИ.408844.009-20PЭ





19

4.5 Установка преобразователя усилия

Преобразователем усилия комплектуются ограничители ОНК140-20
Преобразователь усилия (ПрУ), габаритные и присоединительные размеры которого

приведены на рисунке 8, устанавливается в оттяжку стрелового каната таким образом, чтобы
максимальное усилие растяжения преобразователя не превышало  5 кН ( 500 кгс).



97



57



14

15



65



30



33



42



215



245



Номер







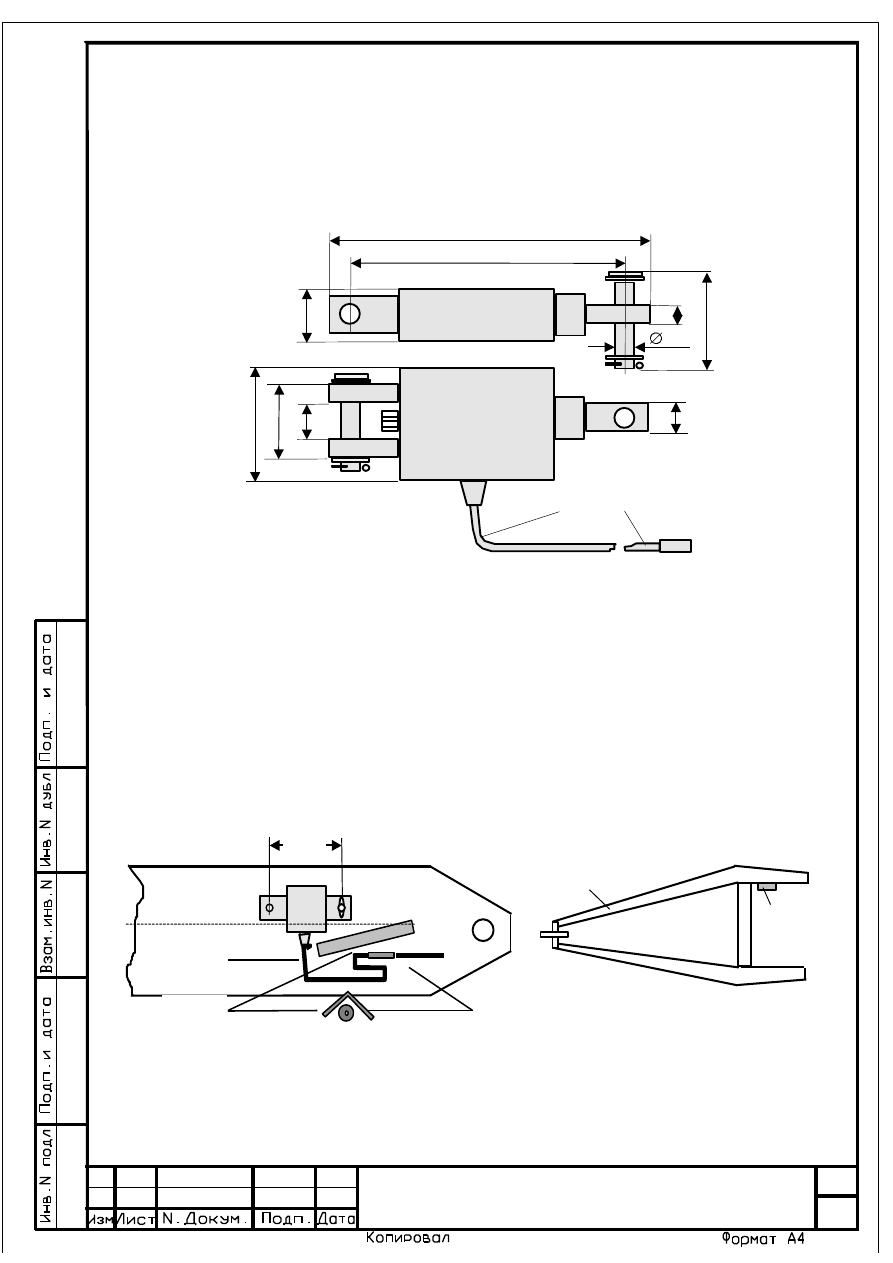

Рисунок 8 - Преобразователь усилия

4.6 Установка датчика угла наклона стрелы

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 9). Для этого на боковой поверхности стрелы (со стороны кабины)
приварить две бобышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось сим-
метрии  бобышек,  установленных  друг  от  друга  на  расстоянии  116  мм,  была  параллельна
продольной оси симметрии стрелы.





116

Вид сбоку

Датчик

Вид сверху

Стрела

Жгут

Уголок

Разъем





Рисунок 9 - Установка датчика угла маятникового





Лист





ЛГФИ.408844.009-20PЭ





20

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивается посредине регулировочной прорези.

Закрепить без провисаний жгут датчика. Место соединения разъема датчика со жгу-

том и сам жгут должны быть защищены от прямого попадания воды на разъем и затекания в
него воды по жгуту.

Примечание - Рекомендуется поместить жгут  под уголок. Это относится и к другим

жгутам ограничителя.

4.7 Установка датчика крена

Датчик  крена,  присоединительные  размеры  которого  приведены  на рисунке  10,  кре-

пить  на  боковой  стенке  кабины  на  пластине,  позволяющей  производить  нулевую  установку
датчика по продольной и поперечной оси.





Регулировка нуля

по продольной оси

70

93



Регулировка нуля

по поперечной оси

50

71

П

лас

ти

на



С

тен

ка к

аб

ин

ы



Жгут



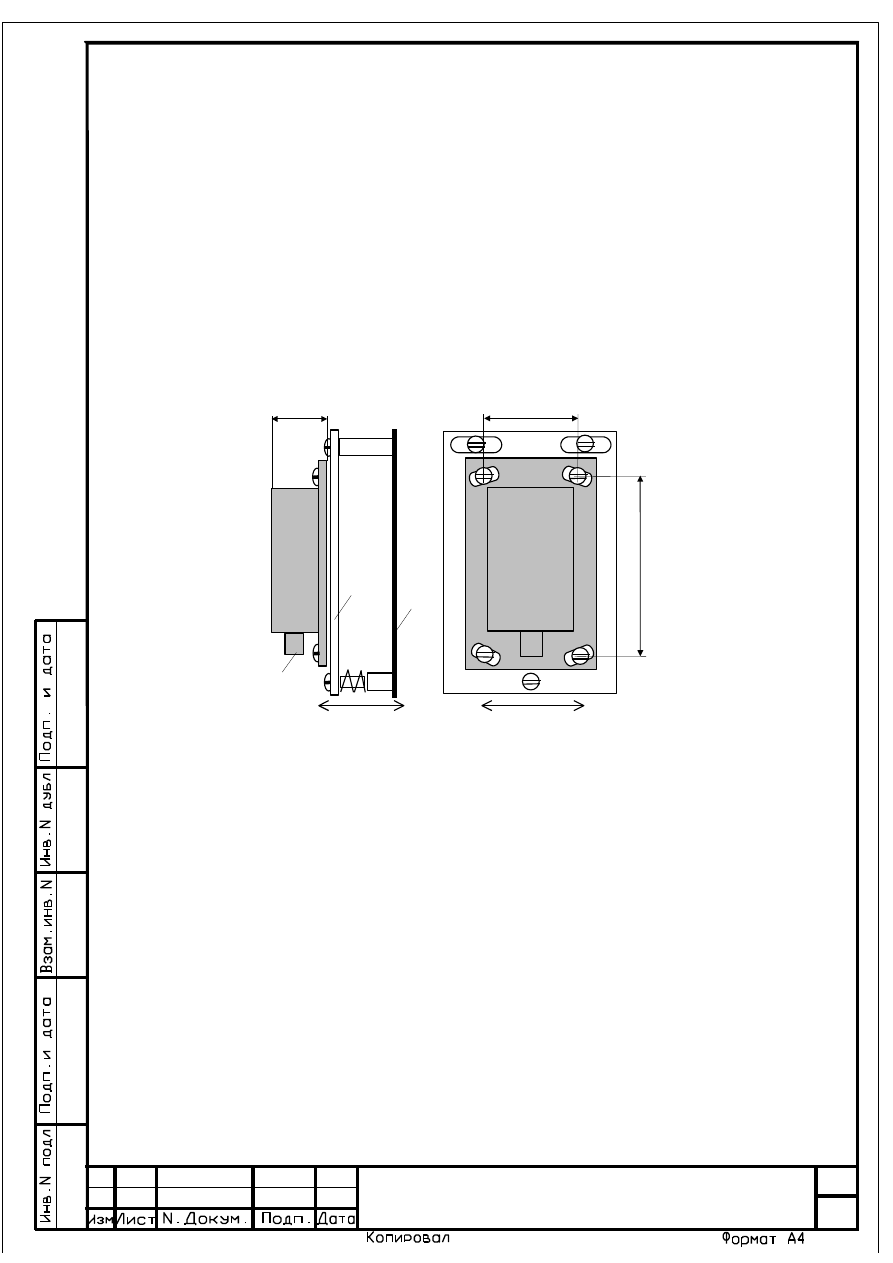

Рисунок 10 - Установка датчика крена



4.8 Подключение ограничителя к электросхеме крана

Соединить  разъемы датчиков  и  разъем  жгута  цепей  управления  крана  с  разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа к клеммной панели трубоуклад-

чика  согласно схеме соединений последнего.

При  подключении  ограничителя  необходимо  дополнительно  руководствоваться  схе-

мой включения ОНК-140 на кране, приведенной в руководстве по эксплуатации ОНК.

Все разъемные соединения с целью исключения попадания в них воды должны быть

плотно затянуты и надежно укрыты в специальных нишах, коробках или кабине трубоукладчи-
ка.





Лист





ЛГФИ.408844.009-20PЭ





21

5 Регулирование

В данном разделе описана методика регулировки ограничителя ОНК-140 на заводе-

изготовителе трубоукладчиков, а также после ремонта ограничителя.

Ограничитель  ОНК-140  поставляется  заводом-изготовителем  предварительно  на-

строенным. Поэтому для уменьшения времени настройки ограничителя на кране рекоменду-
ется устанавливать его в комплектации, указанной в упаковочном листе.

При  эксплуатации  трубоукладчика   необходимо пользоваться  методикой  подстройки

ОНК, изложенной в разделе "Техническое обслуживание" руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме не-

обходимо соблюдать осторожность, так как в нем разрешены все движения крана и сигналы
на останов крана по перегрузке не формируются.

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).



Таблица 3

Параметр

код

наименование

Н00

Тип трубоукладчика

Н02

Вылет

Н03

Температура окружающего воздуха

Н06

Температурный  коэффициент  ухода  нуля  преобразователя  усилия  или
штокового преобразователя давления (ПрД)

Н07

Масса поднимаемого груза

Н08

Температурный коэффициент ухода нуля поршенвого ПрД  (ОНК-140-46)

Н09

Давление в поршневой полости(ОНК-140-46)

Н13

Давление в гидромагистрали 1(ОНК-140-20)

Н14

Давление в гидромагистрали 2(ОНК-140-20)

Н15

Установка режима работы с модулем защиты от опасного напряжения

----------

)



Используется  для  автоматической  корректировки  температурного  ухода  нуля

датчиков давления



При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряемо-

го параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующего
параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.



Лист





ЛГФИ.408844.009-20PЭ





22

При  коде  "НХХ.1" производится  установка  максимального значения параметра  и  его

занесение (нажатием кнопки " ") в память ограничителя.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор  невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо
предварительно набрать кнопкой 44 код "НХХ".

5.1 Подготовка ОНК к регулированию

Перед  выполнением  любых  регулировок  ограничитель  должен  быть  выдержан  во

включенном состоянии не менее 5 мин.

Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и пе-

реключателю РАБОТА-НАСТРОЙКА (см. рисунок 11).



Установка "0" датчика усилия

R 1



"П"

Переключатель

РАБОТА-НАСТРОЙКА





Рисунок 11



Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.
Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание  -  ОНК  не  имеет  собственного  переключателя  для  подачи  напряжения

питания.

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 8 руководства по эксплуатации), уст-
раните неисправность в соответствии с рекомендациями таблицы 8.

Вести  режим  работы  ограничителя  по  п.  6.3.2  руководства  по  эксплуатации

ЛГФИ.408844.009-20  РЭ  соответствующий  конфигурации  трубоукладчика  (желательно  для
максимальной грузоподъемности: режим Р 03, - противовес откинут, работа в колонне).

5.2 Настройка каналов датчика крена платформы

5.2.1 Установить трубоукладчик на горизонтальной площадке с уклоном не более 0,5  .



Подать питание на ограничитель. После прохождения теста ограничитель должен пе-

рейти в рабочий режим.

Кнопкой 44 выбрать режим индикации продольного крена   машины на нижнем инди-

каторе.



Лист





ЛГФИ.408844.009-20PЭ





23

Ослабить (см. рисунок 10) винты крепления пластины с датчиком крена.
Перемещая  пластину  с  ДК  в  продольном  направлении,  установить  (по  показаниям

ИЖЦ) величину продольного крена равной (0 0,5)  .

Завернуть винты продольного перемещения пластины.
5.2.2 Кнопкой 44 выбрать режим индикации поперечного крена   машины на среднем

индикаторе.

Перемещая пластину с ДК в поперечном направлении путем вращения нижнего регу-

лировочного винта (см. рисунок 10) , установить (по показаниям ИЖЦ) величину поперечного
крена равной (0 0,5)  .

Законтрить винт поперечного перемещения пластины.
5.2.3 Выполнить (при необходимости) операции по п.п. 5.2.1, 5.2.2 до получения тре-

буемых значений угла крена.

5.3 Ввод кода программы (типа крана)

Подать питание на ограничитель.
Установить переключатель РАБОТА-НАСТРОЙКА в положение НАСТРОЙКА.
Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (индика-

ция типа крана).

Кнопкой  44  установить  на  верхнем  ИЖЦ  код  "Н00.1"  (см.  рисунок  12).  При  этом  на

средний ИЖЦ выдается код типа крана (см. таблицу 4).

Показания нижнего ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор  невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо
предварительно набрать кнопкой 44 код "НХХ".





ХХ

40

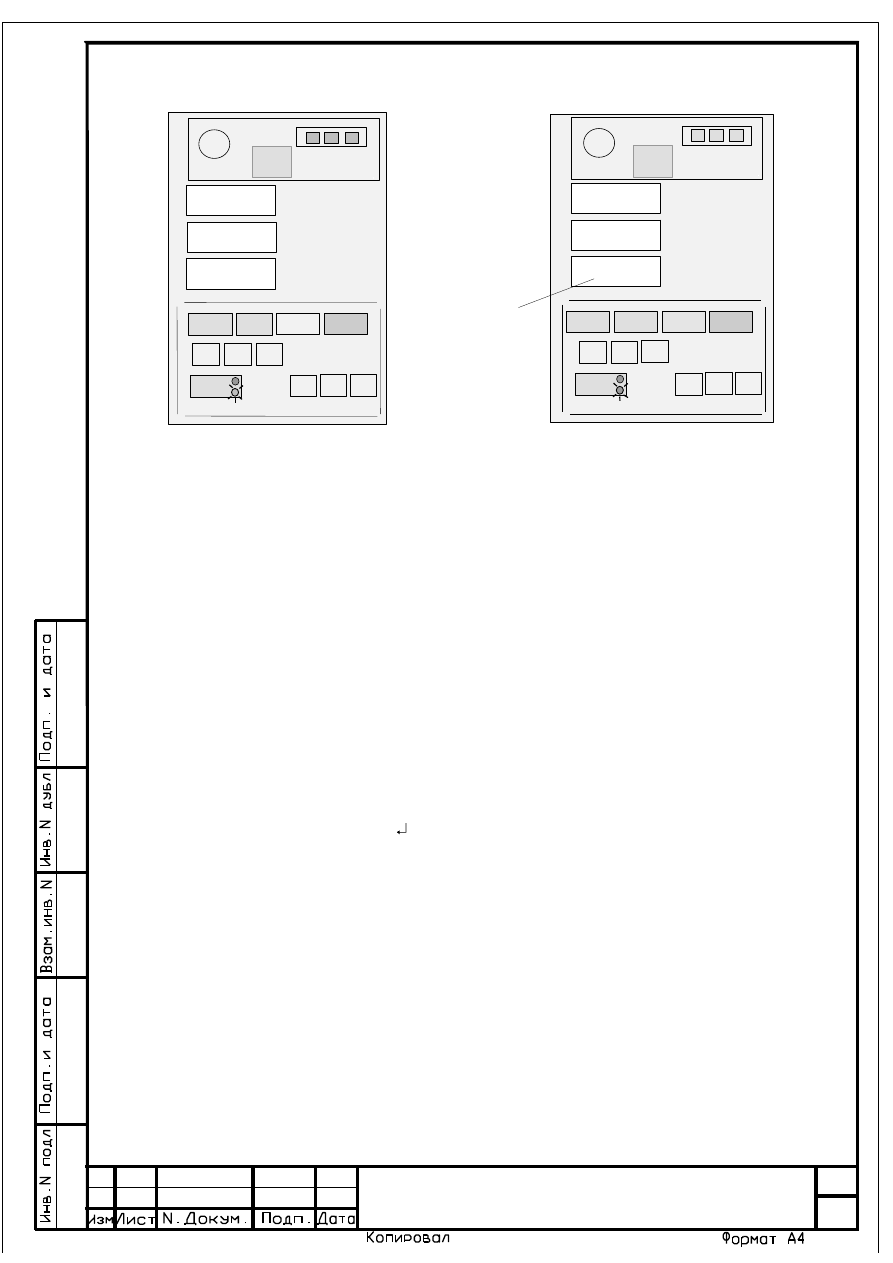

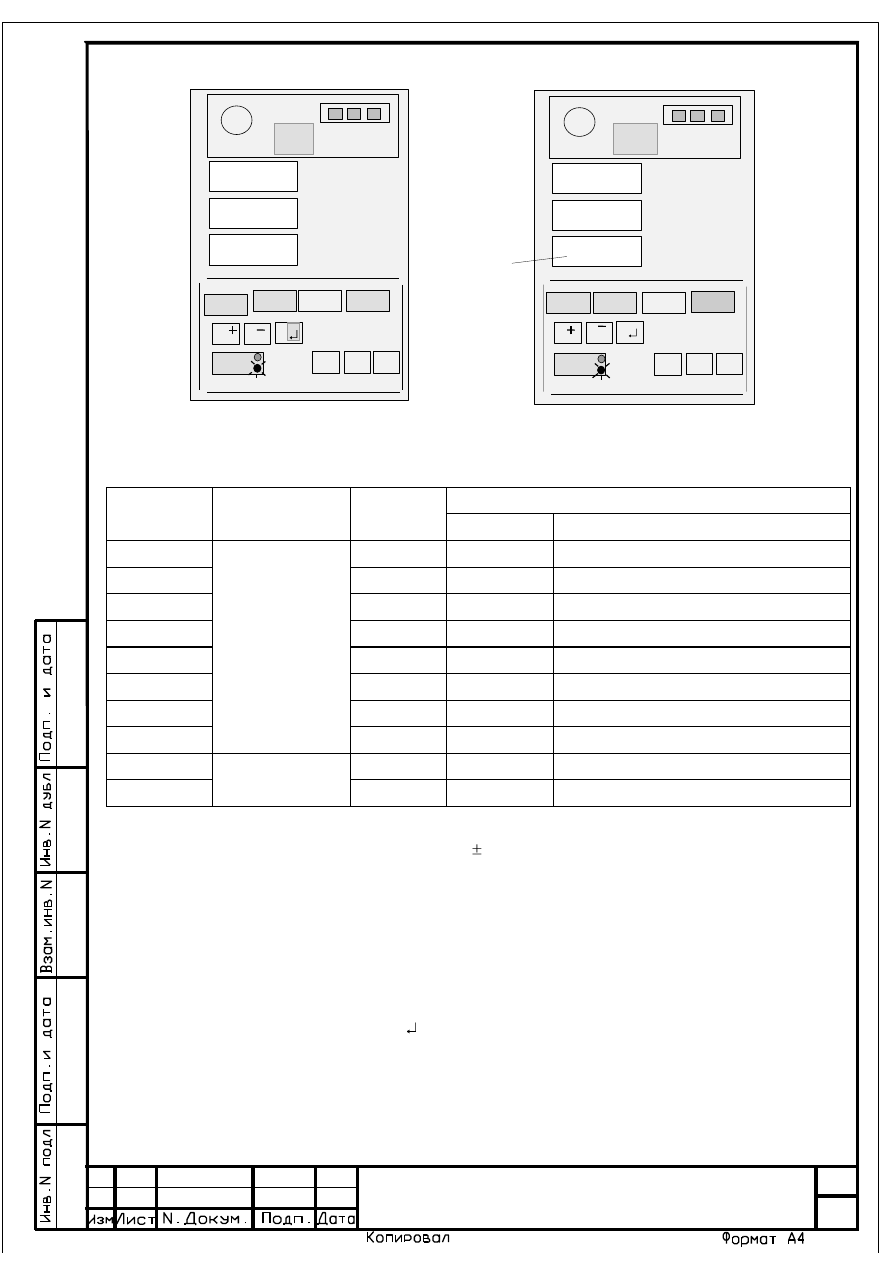

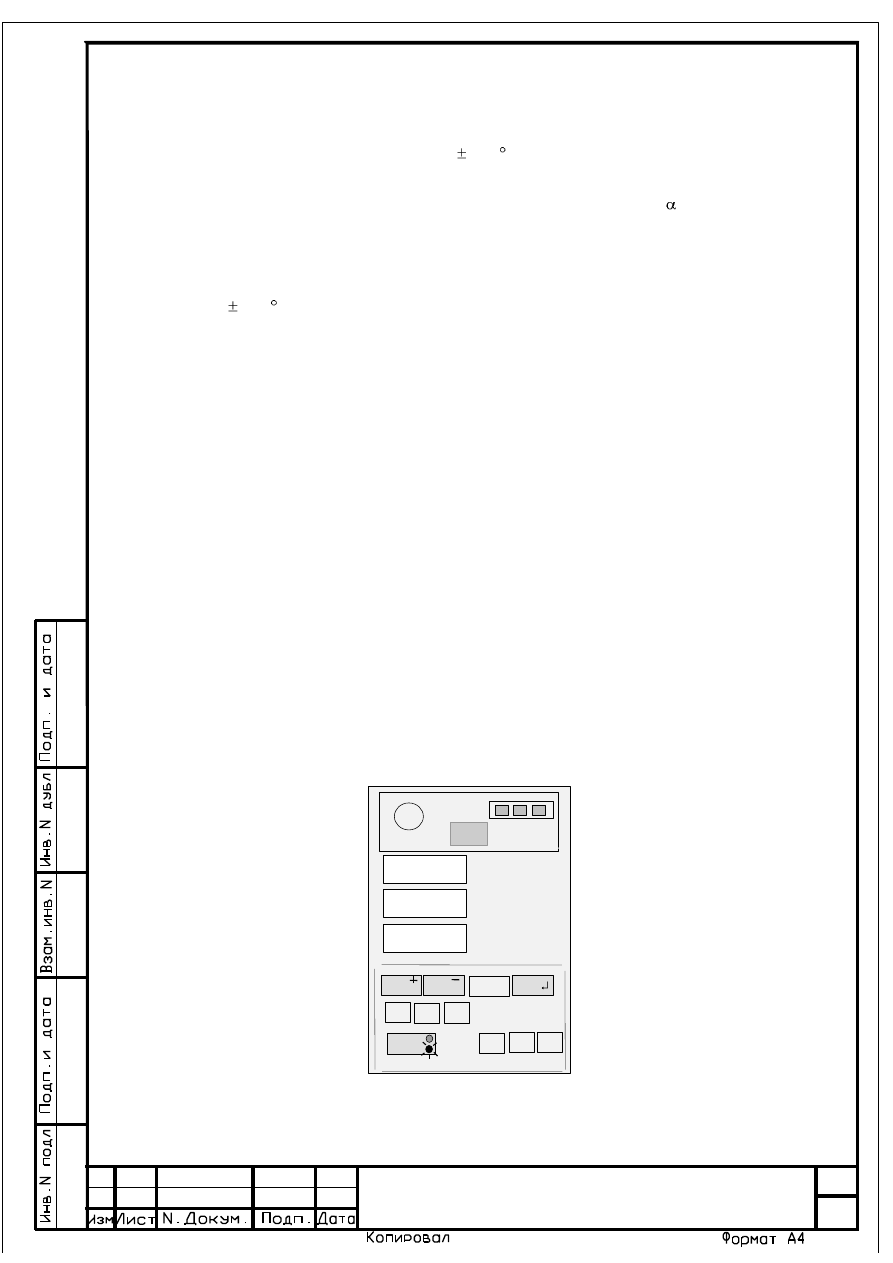

Рисунок 12

38

37

01

Н00.1



Выбор

"

П"

44







Лист





ЛГФИ.408844.009-20PЭ





24



Таблица 4

Модификация ОНК-

140

Тип крана

Код типа крана

ОНК-140-20

ТГ-321

01



ТГ-503

02



ТГ-221

03



ТГ-301

04



ТГ-121Я

05



ТГ-503 выпуск с 07 2003

06













ОНК-140-46

ТГ-124А

01









Кнопками "+" (41), "-" (42) установить на среднем ИЖЦ код крана.
Нажать кнопку " " (43).
Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".
Установить переключатель РАБОТА-НАСТРОЙКА в положение РАБОТА.

5.4 Настройка канала вылета стрелы

Подать питание на ограничитель
Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы, - см. рисунок 13).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор  невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо
предварительно набрать кнопкой 44 код "НХХ".

Установить (с погрешностью не более   2 см) по рулетке значение вылета, указанное

в таблице 5 для данного типа крана. Вылет измерять от ребра опрокидывания.

Опустить крюк до высоты (1,5±0,3) м от земли.
Изменяя положение датчика угла наклона стрелы (ДУГМ), добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 5 (см. рисунок 13) для
установленного значения вылета по рулетке.

Затянуть винты крепления ДУГМ.



Лист





ЛГФИ.408844.009-20PЭ





25



ХХХ

40

Рисунок 13

Рисунок 14

38

37

5,20

Н02



Не контролировать



Выбор
     П

44



ХХХ

40

38

37

2,40

Н02.1



Выбор
     П

44







Таблица 5

Тип

Модификация  Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем ИЖЦ

ТГ-321

ОНК-140-20

01

6,30

6,30

ТГ-503



02

6,80

6,80

ТГ-221



03

6,00

6,00

ТГ-301



04

5,90

5,90

ТГ-121Я



05

5,50

5,50

ТГ- 503



06

6,00

6,00





















ТГ-124А

ОНК-140-46

01

4,71

4,65













Установить (с погрешностью не более   2 см) по рулетке значение вылета, указанное

в таблице 6 для данного типа крана.

Опустить крюк до высоты (1,5±0,3) м от земли.
Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".
Нажимая кнопки "+" (41) и "-" (42), набрать на среднем ИЖЦ значение вылета, указан-

ного  в  правом  столбце  таблицы  4  (см.  рисунок  14)  для  установленного  значения  вылета по
рулетке.

Нажать  на  время  1  с  кнопку  " "  (40)  и,  проконтролировав  короткий  звуковой  сигнал,

отпустить кнопку (см. рисунок 14).







Лист





ЛГФИ.408844.009-20PЭ





26

Таблица 6

Тип

Модификация

Код типа

Вылет, м

крана

ОНК-140

крана

по рулетке

устанавливаемый на среднем

ИЖЦ

ТГ-321

ОНК-140-20

01

2,21

2,20

ТГ-503



02

2,20

2,20

ТГ-221



03

2,20

2,20

ТГ-301



04

2,21

2,20

ТГ-121Я



05

2,00

2,00

ТГ- 503



06

2,00

2,00





















ТГ-124А

ОНК-140-46

01

2,02

1,96













Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02".
Установить переключатель в боковом окне БОДа в положение РАБОТА.

5.5 Настройка канала веса груза и срабатывания ограничителя

5.5.1 Ввод температуры окружающего воздуха
Для ОНК-140-46 в состав которого не входит датчик температуры работы по данному

п. не выполнять.

Подать питание на ограничитель. Установить переключатель в боковом окне БОДа в

положение НАСТРОЙКА.

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н03"

(настройка  канала  измерения  температуры).  При  этом  на  средний  ИЖЦ  выдается  значение
измеренной температуры окружающего воздуха.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда,

когда на верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения)

набор  невозможен.  В  этом  случае  для  выбора  кода  настраиваемого  параметра  необходимо
предварительно набрать кнопкой 44 код "НХХ".

Измерить термометром температуру окружающего воздуха.
Если  величина  измеренной  температуры  воздуха  отличается  от  выдаваемой  на

средний  ИЖЦ  более  чем  на  ±  3  С,  нажатием  кнопки  44  установить  на  верхнем  ИЖЦ  код
"Н03.1",  а  затем,  нажимая  кнопки  "+"  (41)  и  "-"  (42),  установить,  контролируя  по  показаниям
среднего ИЖЦ, значение температуры, равное показаниям термометра (см. рисунок 15).

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.



Лист





ЛГФИ.408844.009-20PЭ





27

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".



ХХ

40

Рисунок 16 - Ввод температурного коэффициента



38

37

-11

Н08.1



Выбор

П

44

ХХ

40

Рисунок 15- Ввод температуры



38

37

-10

Н03.1



Выбор

П

44

Не контролировать







5.5.2 Занесение коэффициента поршневого преобразователя давления
Для ОНК-140-20  работы по данному п. не выполнять.
Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н08"

(занесение температурного коэффициента поршневого  ПрД). При этом на средний ИЖЦ вы-
дается значение коэффициента, занесенное ранее в память ОНК.

Значение  коэффициента  указывается  в  первых  трех  позициях  порядкового  номера

ПрД, нанесенного на его жгут (см. рисунок 16) и состоит из буквы обозначающей знак коэф-
фициента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н08.1", а
затем, нажимая кнопки "+" (41) и "-" (42), установить на среднем ИЖЦ значение коэффициен-
та для штокового ПрД (см. рисунок 16 для коэффициента М11), причем знак плюс на индика-
торе не отображается, а знак минус отображается символом "

-

 ".

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая  кнопку  44,  набрать  на  верхнем  ИЖЦ  код  "Н08"  и  проконтролировать  пра-

вильность его ввода.

5.5.3 Настройка давления в поршневой полости
Для ОНК-140-20  работы по данному п. не вполнять.
Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н09"

(настройка канала поршневого давления). При этом на средний ИЖЦ выдается значение из-
меренного давления в поршневой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.



Лист





ЛГФИ.408844.009-20PЭ





28

При выключенных гидронасосах потянуть рукоять подъема стрелы на себя (для сбро-

са давления в поршневой полости) и удерживать ее в этом состоянии до тех пор, пока не пе-
рестанет уменьшаться значение давления на средний ИЖЦ.

Отпустить рукоять и снова потянуть его на себя.
Отпустить рукоять.
Резистором R1 установить давление в штоковой полости равным 0,3.
Нажимая  кнопку  44,  набрать  на  верхнем  ИЖЦ  код  "Н09"  и  проконтролировать  пра-

вильность его ввода.

5.5.4  Занесения  температурного  коэффициента  преобразователя  усилия  (дав-

ления в штоковой полости)

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н06"

[

занесение температурного коэффициента преобразователя]. При этом на средний ИЖЦ вы-

дается значение коэффициента, занесенное ранее в память ОНК.

Значение  коэффициента  указывается  в  первых  трех  позициях  порядкового  номера

ПрУ,  нанесенного  на  его  жгут    и  состоит  из  буквы,  обозначающей  знак  коэффициента  (П  -
плюс, М - минус), и двух цифр, обозначающих значение коэффициента.

Если  значение  температурного  коэффициента,  указанное  на  жгуте,  отличается  от

значения,  выдаваемого  на  средний  ИЖЦ,  нажатием  кнопки  44  установить  на  верхнем  ИЖЦ
код "Н06.1", а затем, нажимая кнопки "+" (41) и "-" (42), установить на среднем ИЖЦ значение
коэффициента  для  преобразователя  (см.  рисунок  16  для  коэффициента  М11),  причем  знак
плюс на индикаторе не отображается, а знак минус отображается символом "

-

 ".

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".
5.5.5 Настройка канала веса груза ОНК-140-20
Поднять стрелу на минимальный вылет, освободить нижний узел крепления преобра-

зователя. Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н00"
Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1". Кнопками "+" (41), "-" (42) установить на
среднем ИЖЦ код крана 00. Нажать кнопку " " (43). Кнопкой 44 установить на верхнем ИЖЦ
код "Н00".

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н07"

(усилие на ПрД). Установить  на среднем индикаторе резистором R1 значение 0,0±0,3.

Закрепить  нижний  узел  преобразователя  усилий.  Установить  максимальный  вылет

стрелы по грузовой характеристике и вращая болт регулировки усилия в узле привязки пре-
образователя усилия установить на нижнем индикаторе значение 17-20.

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н00"

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1". Кнопками "+" (41), "-" (42) установить на
среднем ИЖЦ код крана из таблицы 4. Нажать кнопку " " .







Лист





ЛГФИ.408844.009-20PЭ





29

Таблица 7

Тип крана



Модификация

ограничителя

Вылет,

м

Номинальная

масса груза, т

Масса  груза, уста-

навливаемая на ин-

дикаторе, т

ТГ-321

ОНК-140-20

7,00

9,28

9,28

ТГ-503



8,50

11,1

11,1

ТГ-221



7,70

6,30

6,30

ТГ-301



6,50

9,00

9,00

ТГ-121Я



6,50

3,60

3,60

ТГ- 503



8,50

11,1

11,1











ТГ-124А

ОНК-140-46

5,60

4,60

4,60













Кнопкой 44 установить на верхнем ИЖЦ код "Н00".
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода "Н07"
5.5.5.1 На вылете стрелы, указанном в таблице 7, поднять груз, номинальная масса

которого для данного типа крана указана в той же таблице.

Масса груза не должна отличаться от указанной более, чем на ± 1 %, вылет должен

быть установлен по рулетке с погрешностью не более  2 см.

Опустить груз.
Медленно поднять груз.
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".
Нажимая  кнопку  "+"  (41)  и  "-"  (42),  установить,  контролируя  по  показаниям  среднего

ИЖЦ,  значение массы груза  на  крюке,  указанное  в  правом  столбце таблицы 7 для  настраи-
ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

5.5.5.2 На вылете (2 0,2) м медленно поднять груз массой 0,3 т.
Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором  R1  установить,  контролируя  показания  на  среднем  ИЖЦ,  номинальное

значение массы груза на крюке.

Повторить операции по п.п. 5.5.5.1, 5.5.5.2 два раза.
5.5.6 Настройка канала веса груза ОНК-140-46
При выполнении операций по п. 5.5.6 масса поднимаемого груза не должна отличать-

ся от указанных ниже значений более, чем на 1 %, а вылет должен быть установлен по рулет-
ке с точностью  2 см.

Запустить двигатель крана и включить гидронасосы.
5.5.6.1 На вылете (2 0,2) м поднять груз 0,2 т.
С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз на землю (канаты разгружены).



Лист





ЛГФИ.408844.009-20PЭ





30

Медленно поднять груз на высоту примерно 0,4 м.
Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем индикаторе кода

"Н07" (настройка веса). При этом на средний ИЖЦ выдается значение измеренной массы гру-
за на канатах.

Примечание - Показания нижнего ИЖЦ не контролировать.
Резистором R2 установить, контролируя показания на среднем ИЖЦ, значение массы

груза на крюке:

5.5.6.2 На вылете стрелы, указанном в таблице 7, поднять груз, масса которого для

данного типа крана указана в той же таблице.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".
Нажимая кнопку "+" (41) и "-" (42), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на крюке, указанное в правом столбце таблицы 7 для настраи-
ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

5.5.6.3 Повторить операции по пп. 5.5.6.1, 5.5.6.2 два  раза.
5.5.6.4 Установить переключатель в окне БОДа в положение РАБОТА.

5.6 Настройка каналов измерения давления ОНК-140-20



Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА
Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ сообщения

"Н13".  При  этом  на  средний  ИЖЦ  выдается  измеренное  значение  давления  на  настраивае-
мый преобразователь давления (ПрД) Р1.

Задать на ПрД нулевое давление (0 МПа) путем выключения гидравлических насосов

крана-трубоукладчика.

С целью сброса давлений из гидравлических магистралей, отклонить поочередно все

рукояти управления краном сначала вперед, затем назад.

Резистором R2 выставить на среднем ИЖЦ нулевое значение давления.
Нажимая кнопку ВЫБОР "П" (36), добиться отображения на верхнем ИЖЦ сообщения

"Н14".  При  этом  на  средний  ИЖЦ  выдается  измеренное  значение  давления  на  настраивае-
мый ПрД (Р1).

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н14.0".
Нажать на время 1 с кнопку " " (43), проконтролировать короткий звуковой сигнал, за-

тем отпустить кнопку.

5.7 Настройка модуля защиты от опасного напряжения

Нажимая  кнопку  ВЫБОР  "П"  (36),  добиться  появления  на  верхнем  ИЖЦ  кода  "Н15"

(занесение признака наличия модуля защиты от опасного напряжения). При этом на средний
ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Нажатием кнопки 44 установить на верхнем ИЖЦ код "Н15.1", затем, нажимая кнопки

"+" (41) и "-" (42), установить на среднем ИЖЦ значение коэффициента: - 0, если в комплект



Лист





ЛГФИ.408844.009-20PЭ





31

поставки не входит МЗОН;  - 1, если входит МЗОН  со сферическим  пластмассовым кожухом;

2 ,  если входит МЗОН  с прямоугольным металлическим кожухом.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. Установить переключатель в боковом окне БОДа в положение РАБОТА

6 Использование по назначению

6.1 Эксплуатационные ограничения

ЗАПРЕЩАЕТСЯ

НАЧИНАТЬ

РАБОТУ,

НЕ

УБЕДИВШИСЬ

В

ПРАВИЛЬНОСТИ

УСТАНОВКИ РЕЖИМОВ РАБОТЫ ТРУБОУКЛАДЧИКА

РАБОТА  ВБЛИЗИ  ЛЭП  ДОЛЖНА  ПРОИЗВОДИТЬСЯ  ТОЛЬКО  ПРИ  НАЛИЧИИ  НАРЯДА-

ДОПУСКА  УСТАНОВЛЕННОГО  ОБРАЗЦА,  ОПРЕДЕЛЯЮЩЕГО  БЕЗОПАСНЫЕ  УСЛОВИЯ

РАБОТЫ.

Запрещается эксплуатация ограничителя с поврежденными пломбами.
Наличие  ограничителя  на  кране-трубоукладчике  не  снимает  ответственности  с  кра-

новщика в случае опрокидывания или поломки узлов крана.

6.2 Подготовка изделия к использованию

Схема включения ограничителя на кране приведена на рисунках 2 и 3.
Перед включением ограничителя необходимо изучить назначение элементов индика-

ции и органов управления на передней панели БОДа (см. рисунок 5 и п. 2.1.4).

При работе с ограничителем необходимо помнить:

при больших углах наклона стрелы дается предупреждение о приближении к макси-

мально допустимому углу наклона миганием индикатора (19);

при  попытке  опустить  стрелу  на  угол,  меньший  угла  наклона,  соответствующего

максимальному вылету, мигает индикатор 19;

при  превышении  предельных  углов  поперечного  и  продольного  крена  платформы

трубоукладчика  мигают  соответственно  единичные  индикаторы  25,  26  с  одновременным
включением лампы "90 %" и прерывистого звукового сигнала;

при  достижении перегрузки в режиме  работы в колонне ОНК-140-46 не производит

останов механизмов крана;

при отказе датчиков работа крана отключается реле ограничителя и зажигается ин-

дикатор СТОП.

ограничитель не имеет собственного переключателя для подачи напряжения пита-

ния.  Включение  ОНК  производится  тумблером  на  пульте  крана.  О  включении  ограничителя
свидетельствует  загорание индикатора ВКЛ  (индикатор  5 на  рисунке 5)  на  передней  панели
БОДа.

Переключение режимов положения противовеса в ОНК-140-46 производится автома-

тически  по  сигналу  с  переключателя  положения  противовеса,  крановщик  лишь  вводит  (под-
тверждает) режим в память нажимая кнопку (43)



Лист





ЛГФИ.408844.009-20PЭ





32

Если включение ОНК производится при температуре менее минус 10 С, включается

обогрев ИЖЦ, о чем свидетельствует загорание индикатора ТС (4).

Если ОНК эксплуатируется при температурах ниже минус 30 °С, то выдача информа-

ции на ИЖЦ начнется после их прогрева в течение 5 мин.

6.3 Использование изделия

6.3.1 Включение ОНК

Включить тумблер подачи питания в цепи управления крана. При этом на БОДе должен

загореться индикатор ВКЛ.

После прохождения теста индикации ограничитель перейдет в рабочий режим.

6.3.2 Ввод режимов работы крана
Операции по п. 3.3.2 выполнять только в случае необходимости изменения режимов

работы или при выдаче на верхний индикатор сообщений "Е 30", "Е 31".

Установить нажатием соответствующих кнопок необходимый режим работы трубоук-

ладчика (кнопки 39 и 40) и режим работы с противовесом (кнопки 37 и 38).

При этом на индикаторы БОДа выдаются:

на  верхний  ИЖЦ  -  код  модификации  ОНК (первые  две  цифры  при  отсчете  слева  -

направо) и типа крана (последние две цифры):

20.01 -

ТГ-321;

46.01

– ТГ- 124А

20.02 -

ТГ-503;

20.03 -

ТГ-221;

20.04 -

ТГ-301

20.05 -

ТГ-121Я

20.06 -

ТГ-503

на нижний ИЖЦ - цифровой код режимов работы с противовесом и трубоукладчика с

символом "Р-" впереди.

Примечание - Показания среднего ИЖЦ не контролировать.
В ограничителе предусмотрены следующие режимы работы трубоукладчика (ОНК

автоматически исключает режим работы, не предусмотренный на данном типе крана):

код "Р-00" - противовес откинут, одиночная работа трубоукладчика;

код "Р-01" - противовес придвинут, одиночная работа трубоукладчика;

код "Р-02" - противовес отсутствует, одиночная работа трубоукладчика;

код "Р-03" - противовес откинут, работа в колонне;

код "Р-04" - противовес придвинут, работа в колонне;

код "Р-05" - противовес отсутствует, работа в колонне.

Если  индицируемые  режимы  работы  трубоукладчика  соответствуют  желае-

мым, нажать кнопку " " (43). При этом ОНК перейдет в рабочий режим (работа трубоуклад-
чика разрешается).

ЗАПРЕЩАЕТСЯ  НАЧИНАТЬ  РАБОТУ,  НЕ  УБЕДИВШИСЬ  В  ПРАВИЛЬНОСТИ

УСТАНОВКИ РЕЖИМОВ РАБОТЫ ТРУБОУКЛАДЧИКА.

















содержание      ..      1      2      3      ..
