Влияние деформаций массива грунта, вмещающего котлован - часть 3





29



а)



б)

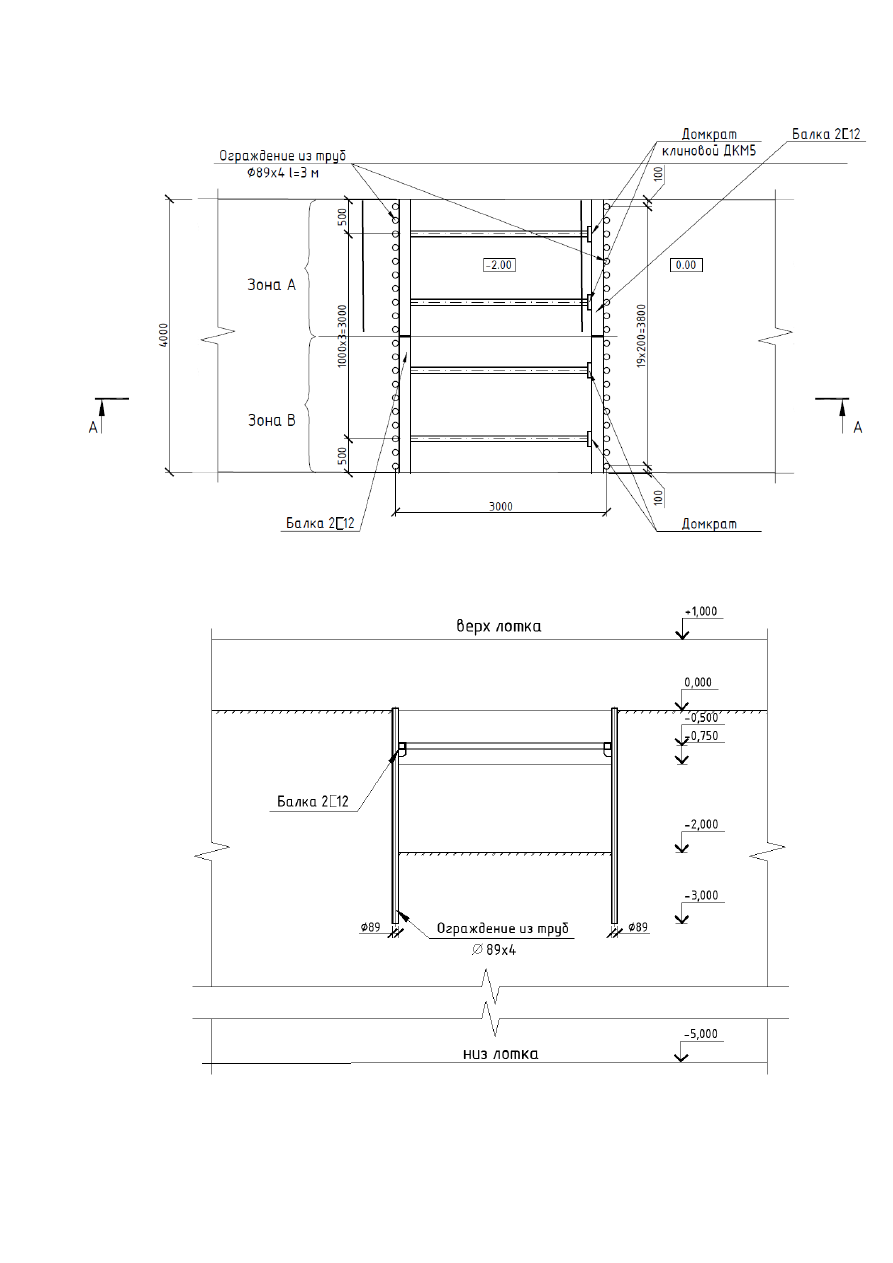

Рисунок 2.2.3 - Конструкция опытного котлована:

а) план котлована; б) сечение по А-А

30



2.3 Условия проведения экспериментальных исследований

Исследования  проведены  в  большом  грунтовом  лотке  Экспериментального

корпуса АО "НИЦ "Строительство" НИИОСП им. Н.М. Герсеванова размерами в
плане  14х4м,  высотой  6,0м,  в  песчаном  грунте  нарушенной  структуры.  Песок
среднезернистый аллювиальный четвертичного отложения.

Физические  и  механические  свойства  грунта  определены  отбором  12  проб

грунта в четырех точках на глубине 0,3м, 1,0м и 2,0м методом режущего кольца
по [13].

Влажность грунта определена весовым способом по [13].
Угол внутреннего трения и удельное сцепление грунта приняты на основании

испытаний в срезном приборе.

Модуль деформации грунта определен испытаниями прессиометром в четырех

точках на глубинах 1,0м, 2,0м, 3,0м.

Ниже приведены физико-механические характеристики грунта.
Плотность - 1,65 г/см

3

Влажность - 1,7%.
Коэффициент пористости - 0,64.
Угол внутреннего трения - 36 град.
Удельное сцепление - 1 кПа.
Модуль деформации - 22 МПа.
Схема расположения точек отбора образцов грунта и точек испытания грунта

прессиометром  приведена  на  рисунке  2.3.1.  Общий  вид  оборудования  для
испытания грунтов прессиометром на рисунке 2.3.2.





31



а)





б)

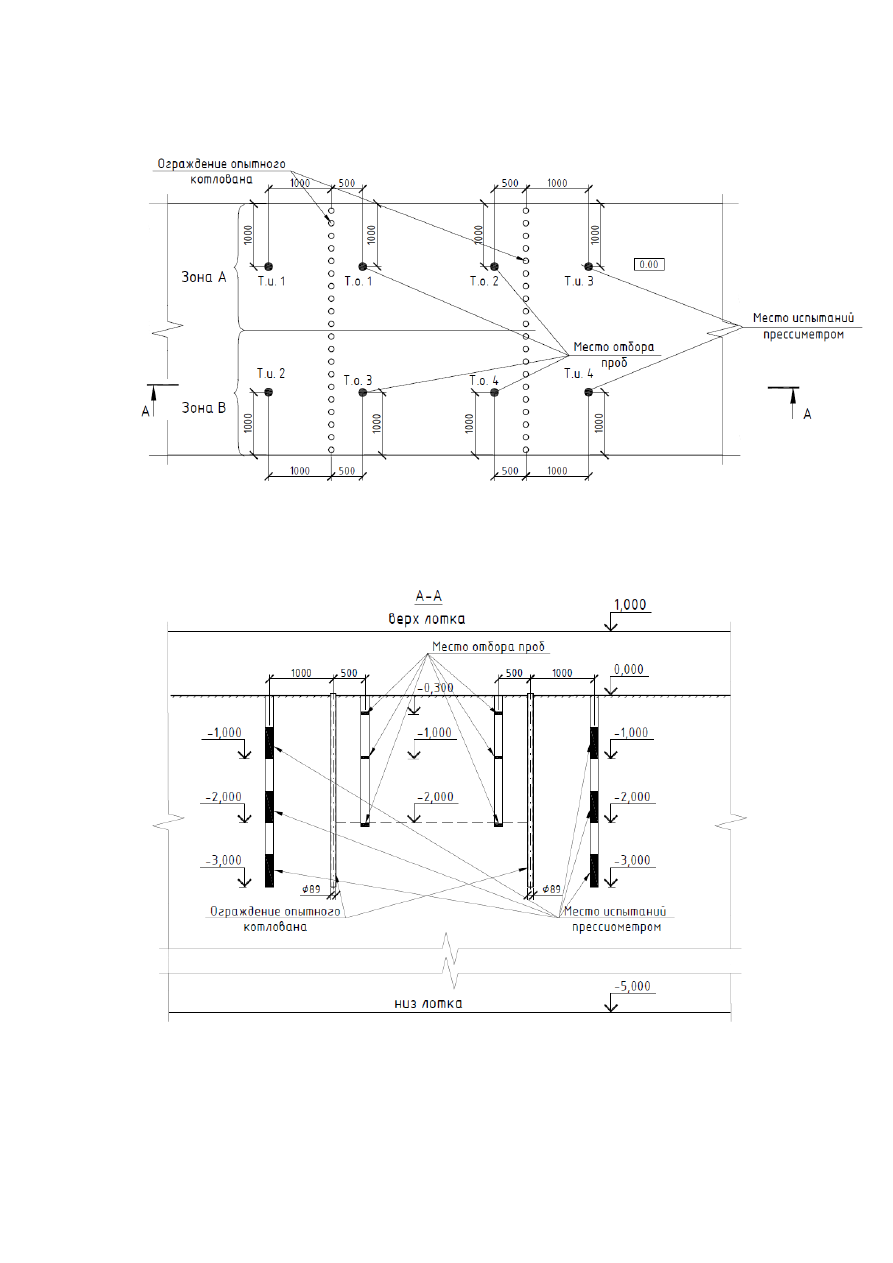

Рисунок 2.3.1 – Схема отбора образцов грунта и точек испытания грунтов

прессиометром: а) план котлована; б) сечение по А-А



32

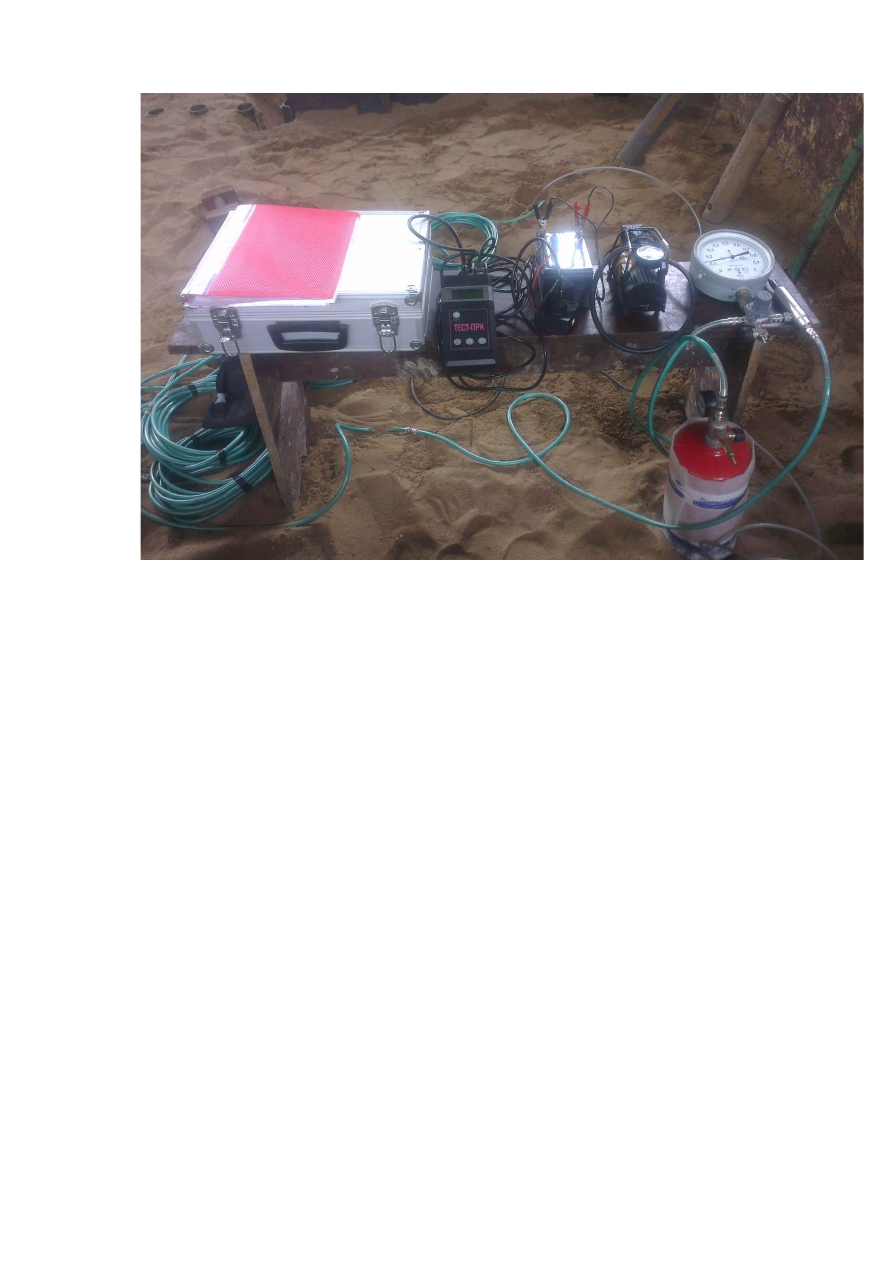

Рисунок 2.3.2 - Общий вид контрольно-измерительного оборудования при

проведении испытания грунтов прессиометром





33



2.4 Методика планирования и проведения экспериментальных

исследований

Экспериментальные  исследования  на  модели  выполнялись  на  основании

результатов численных исследований (глава 4) и с учетом теории планирования
многофакторного эксперимента [1, 2].

Анализ  результатов  численных  исследований  позволил  выбрать  факторы,

которые  являются  определяющими  при  формировании  напряженно-
деформируемого  состояния  конструкции ограждения  котлованов,  подверженных
температурным  воздействиям.  К  этим  факторам  относятся:  величина
температурного  воздействия  (изменение  средней  по  сечению  и  длине
температуры  распорок),  жесткость  грунта  за  ограждающей  стенкой,  длина
распорок, глубина котлована, тип ограждающей стены.

Глубина котлована выбрана в соответствии с условиями моделирования (глава

2) и в ходе опытов не изменялась. Опытами было предусмотрено моделирование
изменения  температуры  распорок  на  60°С  (возможный  сезонный  перепад
температуры  распорок,  незащищенных  теплоизоляцией,  в  условиях  средней
полосы России) длиной 2,2м (фактическая длина) и 15м (условная длина) для двух
типов ограждающих стен: сплошной стены и стены из отдельных элементов.

Выбор  плана  проведения  экспериментов  определялся  числом  принятых

факторов,  их  уровней,  конструкцией  модели  и  технологией  проведения
крупномасштабных опытов в грунтовом лотке.

Выбранный  план  предусматривал  проведение  двух  серий  опытов,  по  два

опыта в каждой, с трехкратным повторением каждого опыта. Общее количество
опытов – 12.

Матрица  планирования,  описывающая  порядок  проведения  опытов,

представлена в таблице 2.4.1





34



Таблица 2.4.1 – Матрица планирования эксперимента
Серия

опытов

Опыт

Тип

ограждения

Перепад

температуры, °С

Длина

распорок, м

1.1

Сплошное

0-60

2,2

1.2

15,0

2.1

Из отдельных
элементов

0-60

2,2

2.2

15,0

В  соответствии  с  планом  эксперимента  в  ходе  опытов  необходимо  было

моделировать удлинение/укорочение распорок при изменении температуры. Для
изменения  температурного  состояния  распорок  на  модели  до  60°С  был
использован  греющий  кабель,  который  навивался  на  каждую  распорку  с  шагом
между  витками  ~10см  с  последующей  теплоизоляцией  базальт-картоном.
Температура нагрева распорок регулировала система, состоящая из реле (рисунок
2.4.1) и датчика температуры, установленного на распорке (рисунок 2.4.2).

В связи с тем, что при длине распорок модельного котлована 2,2м удлинения

распорок  при  повышении  их  температуры  относительно  малы,  вторым  этапом
были  проведены  испытания  с  применением  гидравлических  домкратов,
моделирующих  удлинение  распорок  большей  длины  (15м)  в  том  же  диапазоне
изменения температуры.

Эксперимент произведен по следующей технологической схеме:

с  помощью  монтажной  балки  и  гидравлических  домкратов  в  грунт

погружены трубы ограждающей стенки и стальная забирка (в зоне А);

грунт в опытном котловане разработан на глубину 0,7м;

установлены обвязочные балки, распорки и опытные домкраты;

грунт в опытном котловане разработан на глубину 2,0м;

в  зоне  А  (ограждение  с  забиркой)  смонтированы  реперные  балки  внутри

котлована  и  над  поверхностью  грунта,  окружающего  котлован,  а  также
тензодатчики на распорки и трубы ограждения;

в  зоне  А  на  распорки  установлены  датчики  температуры  и  навит

электрический греющий кабель с последующей теплоизоляцией;

35



тензодатчики  подключены  к  даталоггерам,  а  датчики  температуры  к

температурным реле;

на  реперную  систему  установлено  измерительное  оборудование:

прогибомеры, индикаторы часового типа;

зафиксированы  начальные  показания  всех  датчиков  и  приборов,

установленных  на  модели  опытного  котлована:  тензодатчиков,  прогибомеров,
индикаторов часового типа;

выполнены  три  цикла  последовательного  синхронного  и  ступенчатого  по

10

°

С  нагрева  распорок  на  60°С  с  последующим  остыванием  с  фиксацией  на

каждой ступени: усилий в распорках и ограждении, горизонтальных перемещений
ограждающих  стенок  и  вертикальных  перемещений  поверхности  грунта  за
ограждением;

после  обнуления  показаний  всех  датчиков  и  измерительных  приборов

проведены  три  цикла  последовательного  синхронного  и  ступенчатого  по  1,8мм
моделирования  при  помощи  домкратов  удлинения/укорочения  распорок  на
10,8мм,  что  соответствовало  температурному  удлинению/укорочению  распорки
длиной  15  м  при  перепаде  температуры  60°С  с  фиксацией  на  каждой  ступени:
усилий  в  распорках  и  ограждении,  горизонтальных  перемещений  ограждающих
стенок и вертикальных перемещений поверхности грунта за ограждением;

после  демонтажа  оборудования  в  зоне  А  и  переустановки  его  в  зону  Б

(ограждение  без  забирки)  в  описанной  выше  последовательности  проведена
вторая серия опытов в зоне Б по схеме аналогичной испытаниям в зоне А.





36

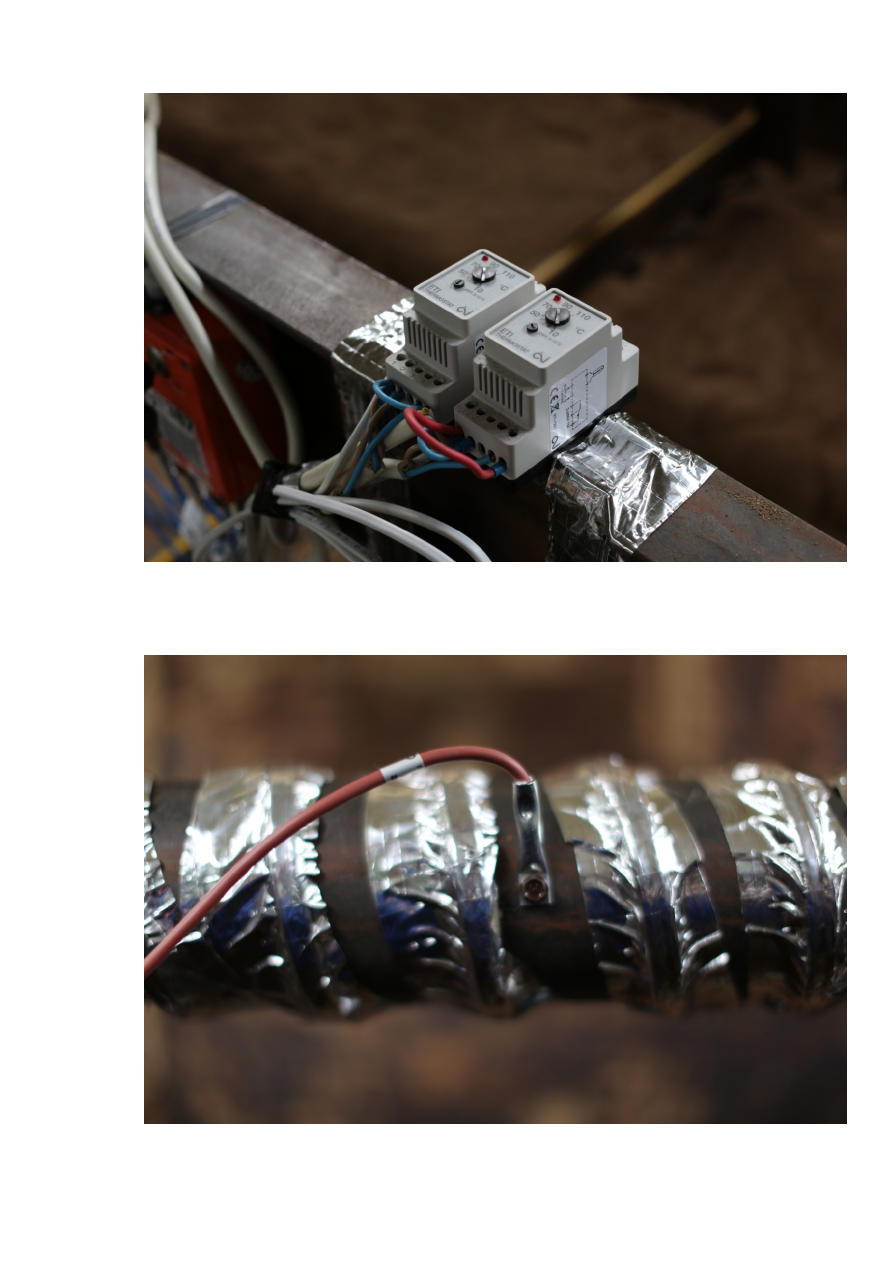

Рисунок 2.4.1 - Реле для регулирования изменения температуры нагрева

распорки



Рисунок 2.4.2 - Датчик для измерения  температуры распорки

37



2.5 Метрологическое обеспечение эксперимента

В  соответствии  с  задачами  экспериментальных  исследований  в  период

проведения  опытов  на  модели  конструкции  ограждения  котлована  был
организован контроль:

температурного состояния распорок;

горизонтальных перемещений ограждающих стенок;

осевых усилий в распорках;

напряжений в ограждающих стенках;

вертикальных перемещений поверхности грунта за ограждающими стенками.

Общая  схема  расстановки  контрольно-измерительного  оборудования  и

приборов приведена на рисунке 2.5.1. Общий вид - на рисунке 2.5.2.

При обработке результатов измерений использованы положения [20].
Для  контроля  усилий  в  конструкциях  модели  ограждения  котлована

сформирована  автоматизированная  система  мониторинга  напряжений  в
конструкциях  СИТИС:  Спрут  (далее  АСМК).  Подробное  описание  системы
приведено в п. 3.2, Главы 3.

Система  включала  16  накладных  струнных  тензометров  (рисунок  2.5.3),  4

даталоггера  "Игла"  (рисунок  2.5.4),  ноутбук  и  программное  обеспечение  СКАТ
Лайт  (версия  1.15).  Для  определения  усилий  в  распорной  системе  на  каждую
распорку  установлено  по  3  тензометра,  равномерно  распределённых  по
окружности  в  одном  сечении  на  4,  8  и  12  часов.  Для  определения  усилий  в
ограждении  на  трубы  ограждающей  стенки  в  уровне  максимального  расчетного
момента  установлены  4  тензометра  (по  одному  тензометру  с  противоположных
сторон котлована в створе с каждой распоркой).

Тензометры  к  трубам  закреплены  при  помощи  концевых  блоков,

предварительно  привариваемых  к  их  поверхности  электродуговой  сваркой  с
использованием установочного шаблона.





38



а)



б)

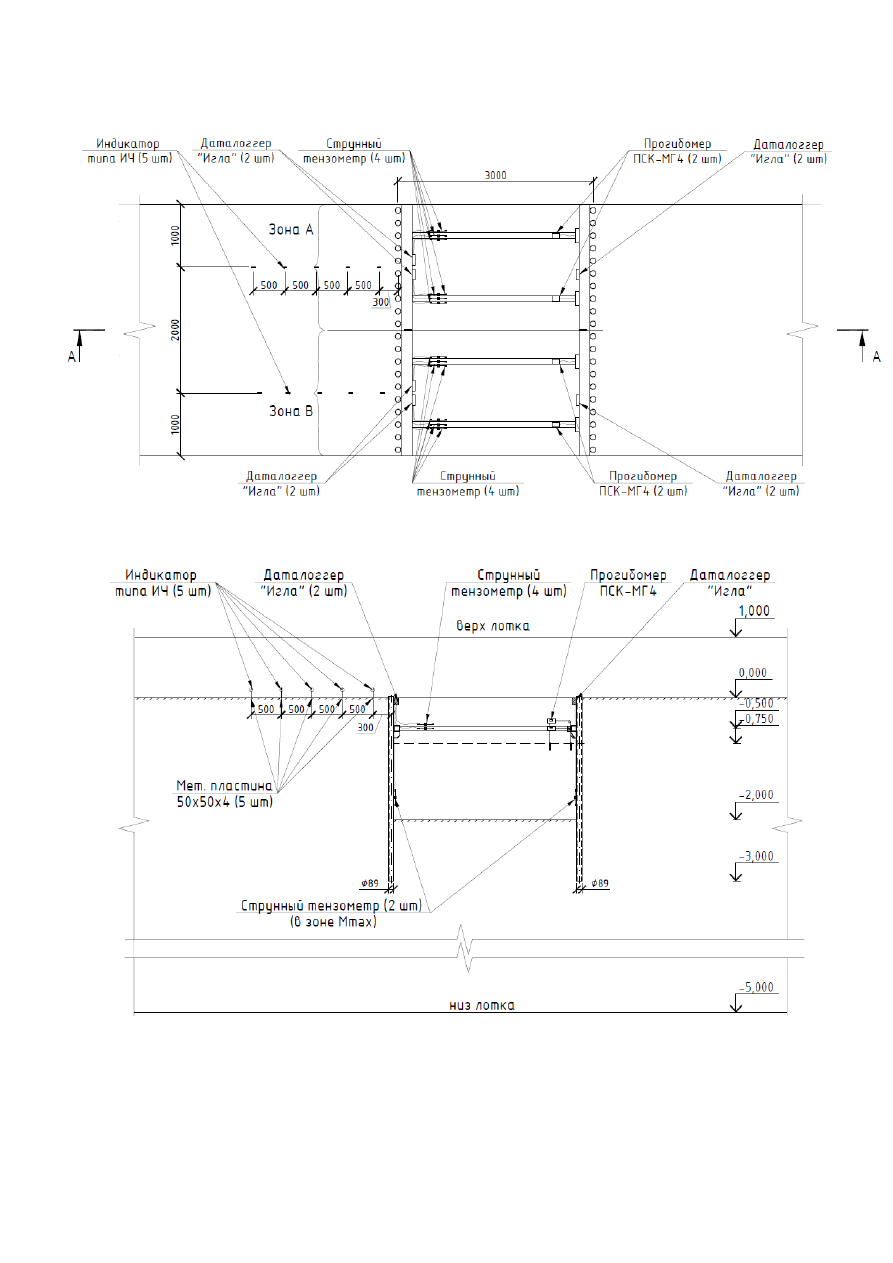

Рисунок 2.5.1 – Общая схема расстановки оборудования и приборов:

а) план котлована; б) сечение по А-А





39





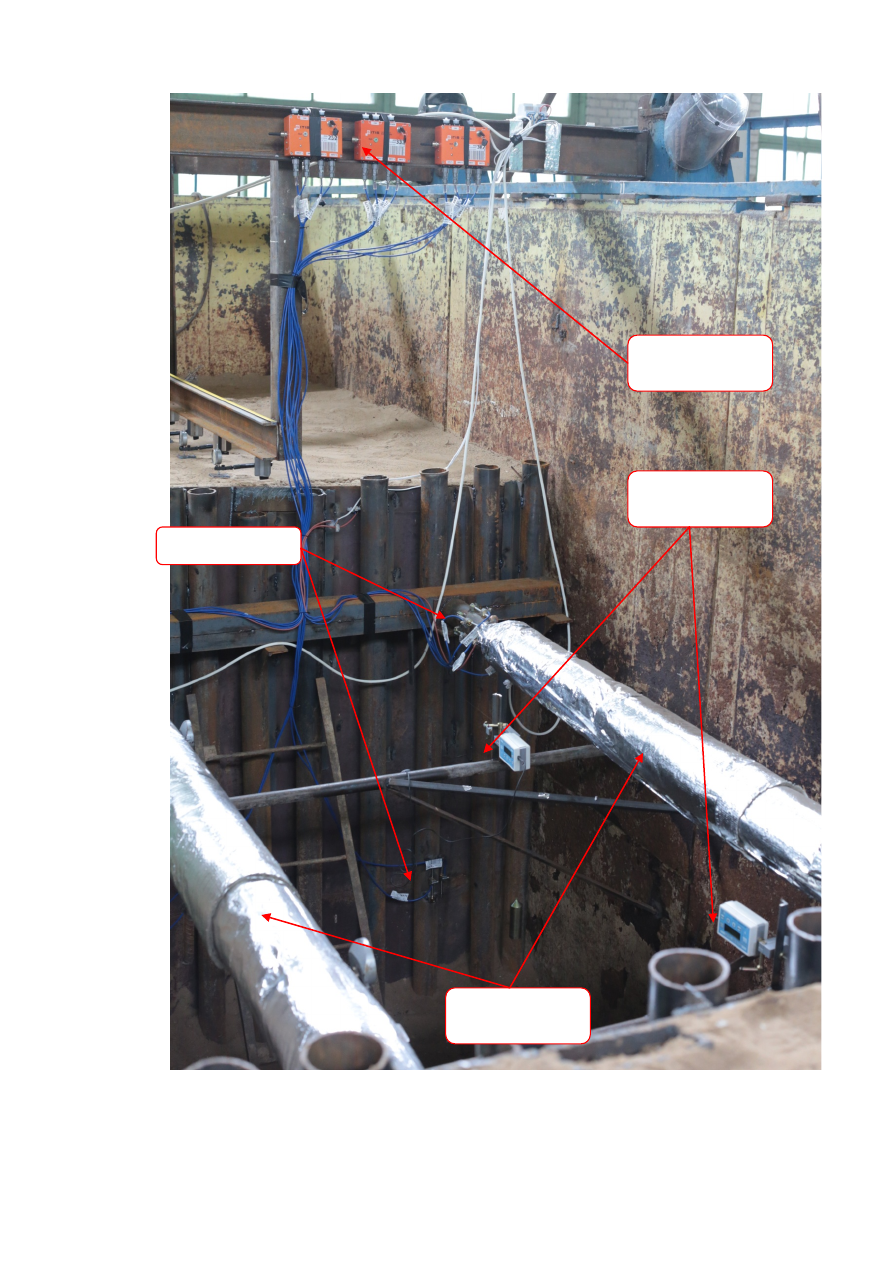

Рисунок 2.5.2 - Общий вид установленного оборудования и приборов



Тензодатчики

Распорки

Р1 и Р2

Прогибомеры

ПСК-МГ4

Даталоггеры

«Игла»

40

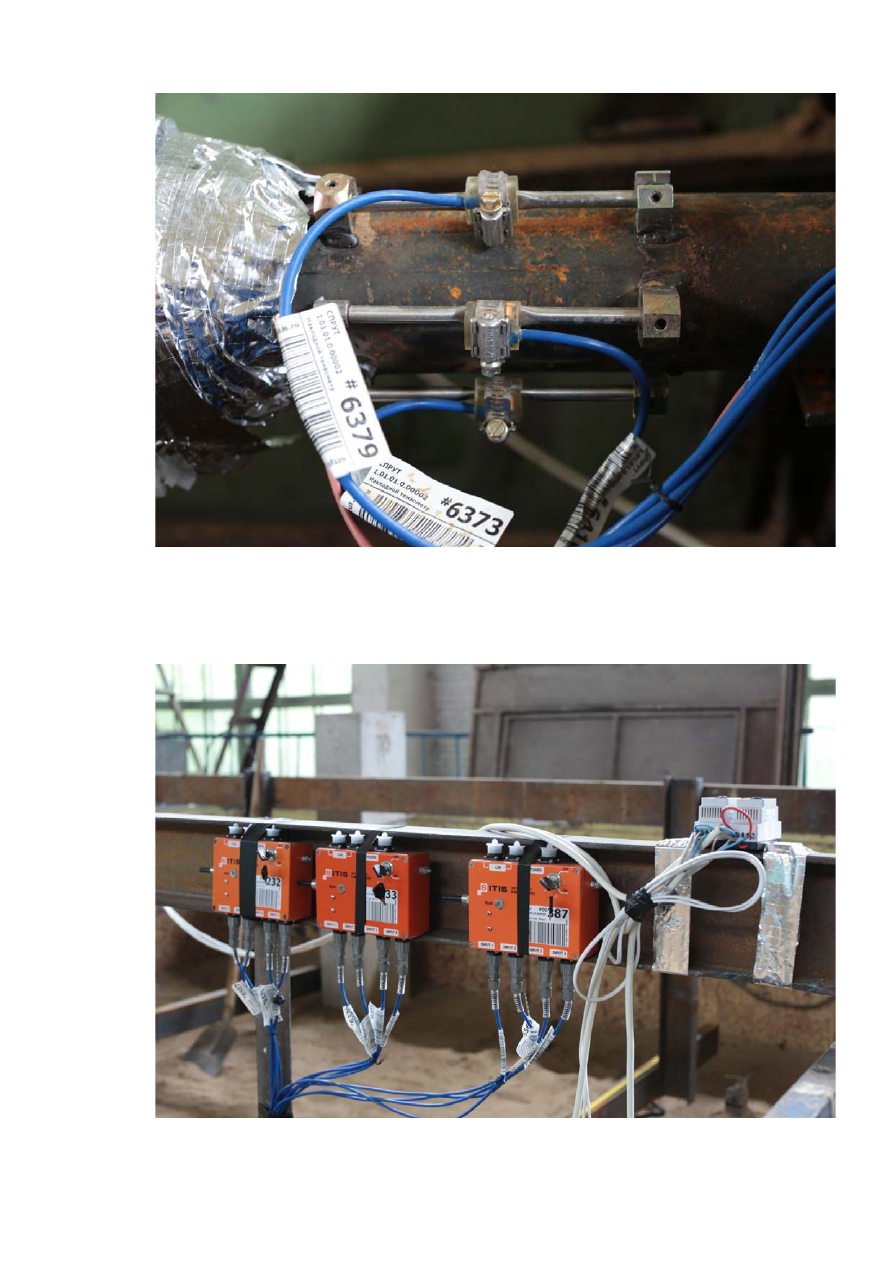

Рисунок 2.5.3 - Общий вид струнных тензометров, установленных на

распорку



Рисунок 2.5.4 - Общий вид даталоггеров «Игла»

41

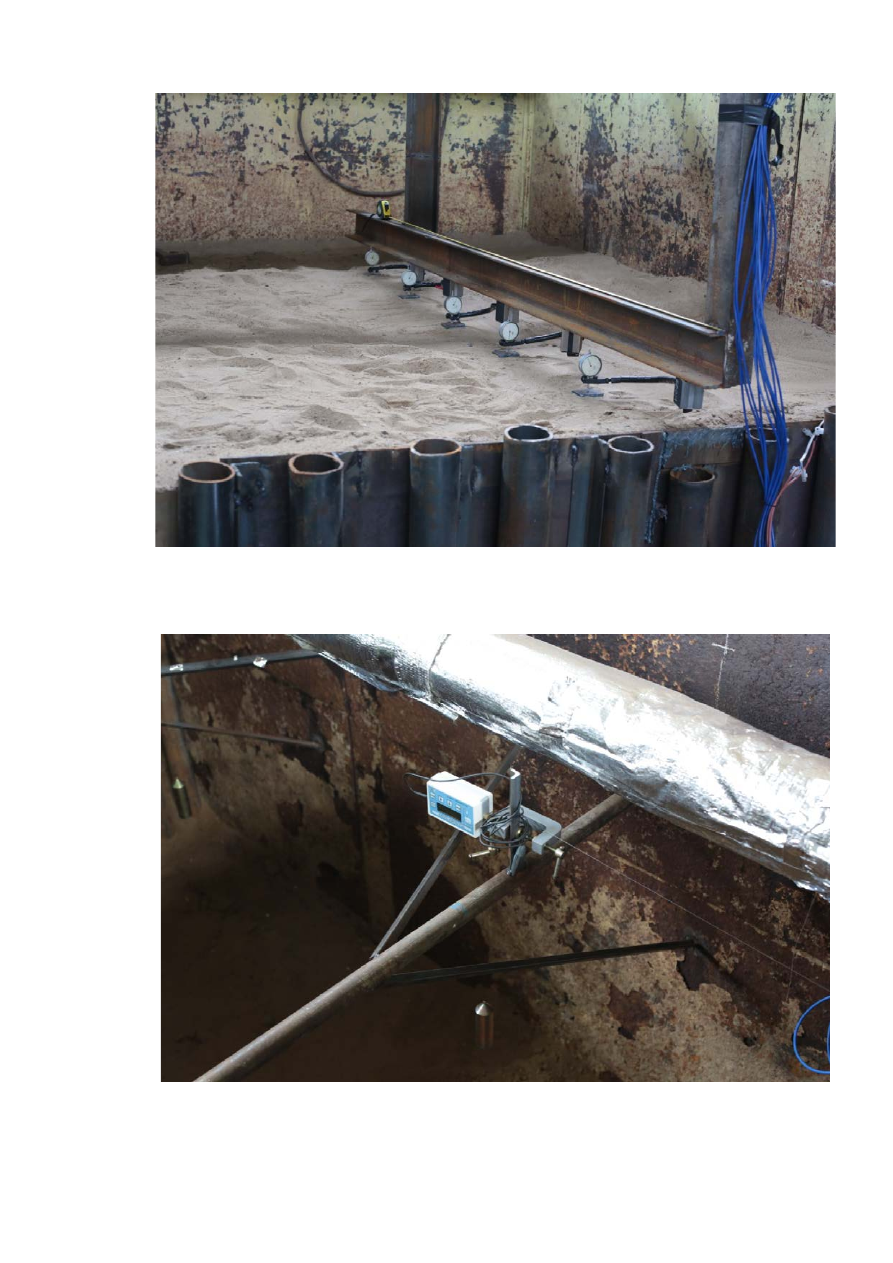

Рисунок 2.5.5 - Общий вид марок и индикаторов часового типа для измерения

вертикальных деформаций массива грунта





Рисунок 2.5.6 - Общий вид прогибомера ПСК-МГ4 для измерения

перемещений ограждения



42



Для  учета  погрешности  показаний  вследствие  воздействия  температуры  на

струну  тензометра  для  каждой  распорки  было  предусмотрены  по  1-му
дополнительному  контрольному  тензометру  без  нагрузки  и  по  1-му
дополнительному  контрольному  тензометру  на  противоположных  сторонах
котлована для труб в створе с каждой распоркой.

Для  измерения  вертикальных  перемещений  поверхности  окружающего

котлован  массива  грунта  на  предварительно  тщательно  выровненную  и
притрамбованную поверхность были установлены марки (рисунок 2.5.5). Марки -
металлические  пластины  размером  50х50х4мм.  Перемещения  марок  измеряли
индикаторами часового типа (ИЧ) с ценой деления 0,01мм.

Перемещения ограждающих  стенок измеряли прогибомерами  ПСК-МГ4 и 6-

ПАО-0,01 с ценой деления 0,01мм (рисунок 2.5.6).

Перемещения,  создаваемые  домкратами,  контролировались  электронными

прогибомерами ПСК-МГ4 с точностью измерения 0,01мм.

2

.6 Результаты экспериментальных исследований

Экспериментальные  исследования  на  модели  ограждающей  конструкции

котлована проведены в соответствии с матрицей планирования (таблица 2.4.1).

В  таблицах  2.6.1  и  2.6.2  для  каждого  опыта  приведены  результаты

экспериментальных значений откликов: N – продольных усилий в распорках; М –
изгибающих  моментов  ограждающих  стенках;  s  –  вертикальных  перемещений
поверхности массива грунта.





43



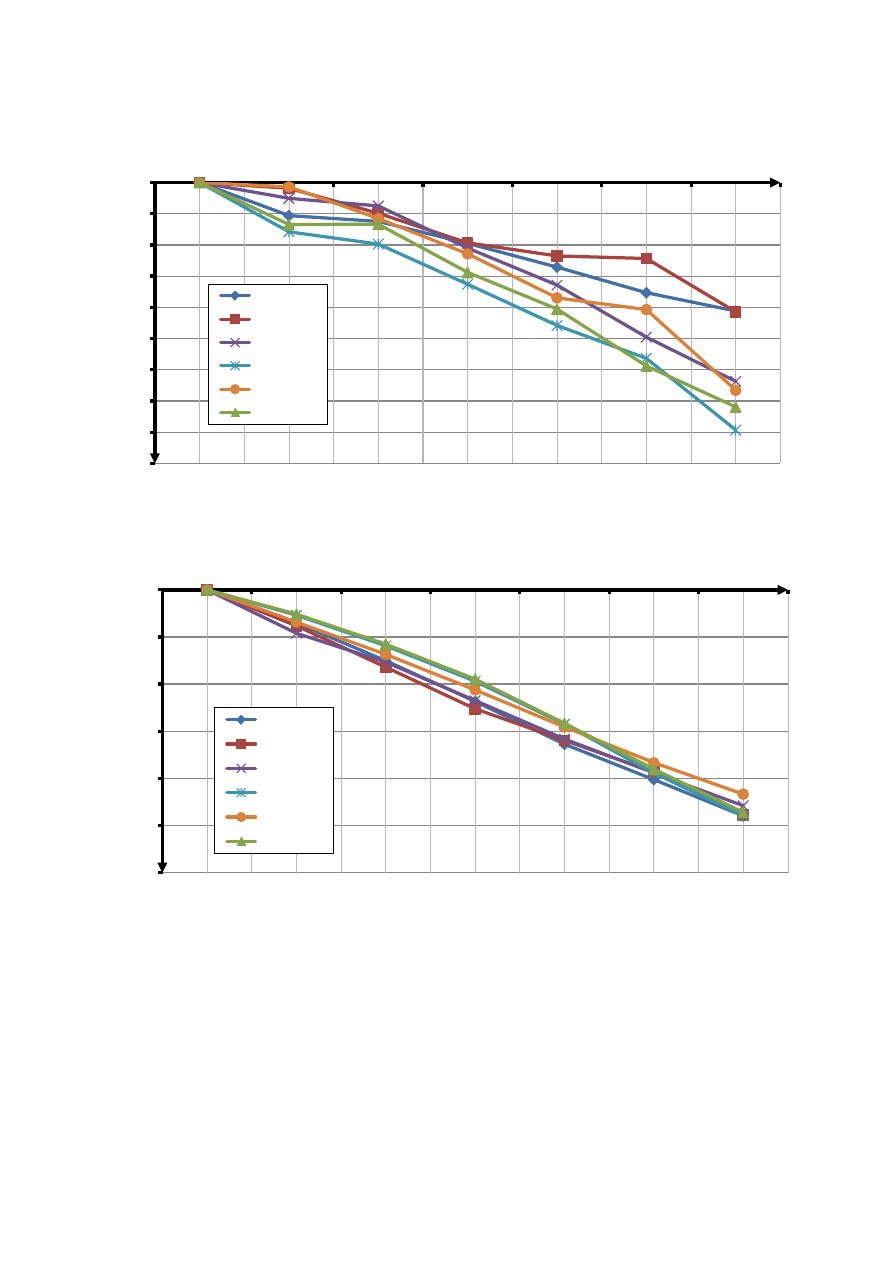

Таблица 2.6.1 – Результаты измерения продольных усилий в распорках модели

Номер

серии

опытов

Номер

опыта   Цикл



Расп

орка

Усилия в распорках N, кН/м при

изменении температуры распорок, °С

10

20

30

40

50

60

1.1

Р1

-1,06

-1,24

-1,95

-2,71

-3,53

-4,12

Р2

-0,19

-0,98

-1,93

-2,35

-2,43

-4,15

Р1

-1,35

-1,34

-2,88

-4,06

-5,88

-7,19

Р2

-0,51

-0,75

-2,10

-3,29

-4,95

-6,37

Р1

-1,58

-1,97

-3,26

-4,58

-5,64

-7,93

Р2

-0,14

-1,15

-2,28

-3,70

-4,07

-6,66

1.2

Р1

-3,52

-7,54  -11,84  -16,38  -20,13  -23,99

Р2

-3,83

-8,21  -12,62  -15,96  -19,34  -23,85

Р1

-2,59

-5,76

-9,47  -14,18  -19,02  -23,60

Р2

-4,60

-7,69  -11,75  -15,84  -19,43  -22,91

Р1

-2,70

-5,94

-9,70  -14,25  -19,44  -23,97

Р2

-3,42

-6,85  -10,62  -14,55  -18,34  -21,67

2.1

Р1

-1,29

-0,64

-1,69

-2,66

-3,60

-6,72

Р2

0,88

0,64

0,56

0,45

1,36

1,72

Р1

-1,60

-1,79

-3,54

-5,39

-7,43  -10,85

Р2

-0,47

-1,20

-1,65

-1,73

-4,23

-6,07

Р1

Р2

2.2

Р1

-4,63  -10,24  -15,76  -19,08  -23,28  -26,22

Р2

-2,30

-5,66

-9,36  -12,29  -14,43  -14,67

Р1

-2,10

-4,65

-8,55  -13,62  -18,48  -22,31

Р2

-1,61

-3,80

-6,59  -10,33  -13,95  -16,82

Р1

-1,91

-4,08

-7,01  -11,41  -16,06  -18,82

Р2

-1,23

-3,28

-6,46

-9,91  -13,33  -16,55







44



а)



б)



Рисунок 2.6.1 – Усилия в распорках при изменении температуры. Серия опытов 1

(сплошное ограждение): а) опыт 1.1 (испытания греющим кабелем); б) опыт 1.2

(испытание домкратами)





-9.00

-8.00

-7.00

-6.00

-5.00

-4.00

-3.00

-2.00

-1.00

0.00

10

20

30

40

50

60

N

, кН/м

Δt, °C

1.1.1 (Р1)
1.1.1 (Р2)
1.1.2 (Р2)
1.1.3 (Р1)
1.1.3 (Р2)
1.1.2 (Р1)

-30.00

-25.00

-20.00

-15.00

-10.00

-5.00

0.00

10

20

30

40

50

60

N

, кН/м

Δt, °C

1.2.1 (Р1)
1.2.1 (Р2)
1.2.2 (Р2)
1.2.3 (Р1)
1.2.3 (Р2)
1.2.2 (Р1)















содержание      ..     1      2      3      4      ..
