Влияние деформаций массива грунта, вмещающего котлован - часть 2



В научно-технической литературе достаточно широко изучен и освещен вопрос учета температурных воздействий в строительный и эксплуатационный период при расчете зданий из железобетонных, металлических, каменных и армокаменных конструкций [4-6, 25]. В работах [35-37] приведены результаты натурных и расчетно-теоретических исследований НДС свайных ростверков при изменении температуры. При этом вопросы температурных деформаций и напряжений в элементах ограждения котлована, связанных с грунтом основания, имеющим податливость, изучены еще недостаточно.

14



Последний  компонент,  вызывающий  в  элементе  лишь  бимоменты  высоких

порядков, обычно не учитывают.

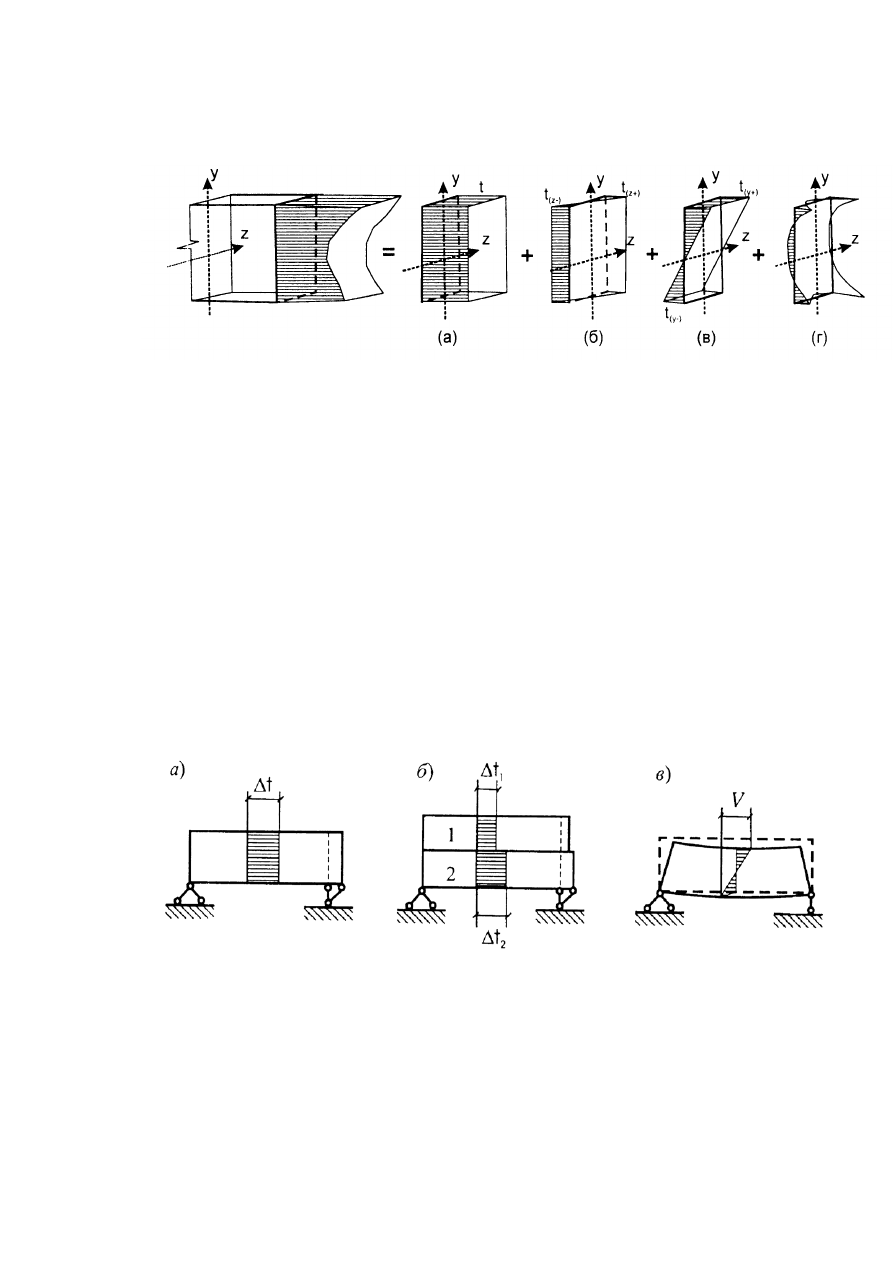

Рисунок 1.2.1 - Компоненты температурного поля [11]

Конструкции, напряженно-деформированное состояние которых определяется

главным  образом  осевыми  температурными  деформациями  элементов,
рассчитываются на ∆t - изменение во времени средней по сечению температуры
конструкций по отношению к начальной температуре t

0



(рисунок 1.2.2а).

Примыкающие друг к другу элементы и их соединения при различных осевых

температурных деформациях рассчитываются на сдвиг (рисунок 1.2.2б).

Конструкции, в которых возникают неравномерные температуры по сечению,

рассчитываются на перепад температуры по сечению (рисунок 1.2.2в).





Рисунок 1.2.2 - Виды температурных деформаций элементов: а - осевых

удлинений (укорочений); б - сдвиговых; в - поперечных изгибных [11]



Следует  отметить,  что  реализуемые  в  настоящее  время  расчетные  схемы

зданий существенно отличаются от схем, применяемых для расчета конструкций
ограждений  котлована.  В  большинстве  случаев  здания  рассчитываются  по

15



системе  "надфундаментные  конструкции  -  фундаменты  -  основание".  При  этом
взаимодействие  основания  с  подземной  часть  здания  моделируется  только  в
горизонтальной  плоскости  фундамента.  Взаимодействие  массива  грунта  с
вертикальными  несущими  конструкциями  подземной  части  заменяются
горизонтальным давлением грунта на поверхность наружных заглубленных стен.
При  расчете  зданий,  в  т.ч.  на  температурные  воздействия,  данная  схема
допустима  в  связи  с  высокой  жесткостью  конструкций  и  минимальными
температурными перепадами в подземной части здания в период эксплуатации.

Подход при расчете котлованов иной. Конструкции ограждений котлованов в

общем виде представляют собой двух- или трехкомпонентную системы: "массив
грунта  -  ограждающая  конструкция  котлована"  (для  котлованов  с  консольным
типом  ограждающей  стены);  "массив  грунта  -  ограждающая  конструкция
котлована  -  распорные  конструкции"  (для  котлованов  с  дополнительным
креплением).  При  расчете подобных  схем  усилия,  возникающие  в конструкциях
ограждения  котлована  от  температурных  воздействий,  зависят  от  податливости
грунта  за  ограждающей  стенкой.  Взаимодействие  фундаментов  и  подземных
сооружений  с  грунтовыми  массивами  при  действии  горизонтальных  нагрузок
освящено в работах [9, 16, 18, 33, 47, 59] и многих других авторов.

Изменение  напряженно-деформируемого  состояния  конструкций  ограждения

связано  с  размерами  котлована,  характеристиками  массива  грунта,  типом
ограждающей стены и технологией её устройства.

Температурные  напряжения  могут  быть  вызваны  как  температурным

воздействием  непосредственно  на  конструкции  ограждения  котлована,  так  и  на
массив грунта за ограждением.

В  первом  случае  распорные  конструкции  рассчитываются  с  учетом  осевых

температурных  деформаций,  а  ограждения  -  с  учетом  деформаций,  связанных  с
неравномерным нагревом сечения со стороны грунта и со стороны котлована.

В  современной  практике  проектирования  котлованов  расчеты  элементов

крепления на температурные воздействия, как правило, производятся по схеме с
неподвижно-защемленными  опорами.  При  подобном  подходе  определенные

16



расчетом  температурные  напряжения  в  распорных  конструкциях  превышают
напряжения, определенные с учетом податливости стен котлована. В результате
проектирование ведется с перерасходом материала.

Проектирование котлованов без учета температурных воздействий на работу и

поведение  конструкций  ограждения  котлованов  может  послужить  причиной
аварийных  ситуаций,  связанных  как  непосредственно  с  ограждениями
котлованов,  так  и  с  окружающей  застройкой.  Одним  из  примеров  является
предаварийная  ситуация,  произошедшая  в  1995г.  при  строительстве  торгового
центра "Охотный ряд" на Манежной площади в Москве, описанная Колыбиным
И.В.  [27].  Конструкции  ограждения  котлована  глубиной  10м  в  виде  "стены  в
грунте"  толщиной  0,9м  с  креплением  в  уровне  её  головы  с  помощью
фундаментной плиты малозаглубленной части комплекса были забетонированы в
летний период. В осенне-зимний период в месте объединения "стены в грунте" и
фундаментной  плиты  вследствие  разрыва  связей  образовалась  трещина,
раскрытие которой в процессе сезонного понижения температуры достигло 32мм.
Проведенный  анализ,  включавший  поверочный  расчет  конструкций  с  учетом
температурных  воздействий  показал,  что  разрыв  связей  произошел  за  счет
уменьшения длины плиты при охлаждении. Похожий случай освещен в [50].

Современные  программные  комплексы,  такие  как  GeoSoft  Alterra  (Россия),

PLAXIS  2D

и  3D  (Нидерланды),  MIDAS  GTS  NX  и  SoilWorks  (Южная  Корея),

ZSOIL.PC

(Швейцария),  Fine  GEO  5  (Чешская  Республика)  и  др.  позволяют

решать  геотехнические  задачи,  связанные  с  расчетом  подземных  сооружений,  в
т.ч.  и  ограждений  котлованов.  Многие  из  перечисленных  программ  имеют
инструментарий,  позволяющий  моделировать  перепады  температуры  в  расчете.
Однако методики и требования к проведению подобных расчетов отсутствуют в
современной  научно-технической  литературе  и  в  действующих  нормативных
документах.

Вышеизложенное  дает  основание  сделать  вывод  о  необходимости

дополнительных  исследований  учета  сезонного  изменения  температуры  при

17



проектировании  ограждающих  конструкций  котлованов  и  выполнении
геотехнического прогноза.



1.3

Обзор современных методов расчета конструкций ограждения

котлованов с учетом температурных воздействий

Обеспечение  безопасности,  надежности,  долговечности  и  экономичности

конструкций  ограждения  котлована  при  их  проектировании  базируется  на
расчетах по первому и второму предельным состояниям.

Классические  методы  аналитического  или  графоаналитического  расчетов

применимы для ограждений, работающих по консольной схеме или имеющих не
более  двух  ярусов  распорок.  Данные  методы  не  учитывают  последовательность
разработки котлована и др. факторы.

Для  расчета  прочности  и  устойчивости  ограждений  котлованов  в  настоящее

время  применяются  численные  методы  расчета,  в  которых  рассматривается
контактная  задача  взаимодействия  гибкой  подпорной  конструкции  с
упругопластическим  основанием,  описываемым  переменным  коэффициентом
жесткости. Данный принцип реализован в отечественных (Wall-3, GeoWall и др.)
и  зарубежных  программах  (ReWaRD,  BMWALL  и  др.).  Указанные  программы
подтвердили  свою  эффективность  при  расчете  прочности  и  устойчивости
ограждающих  конструкций,  однако  выполнить  оценку  влияния  нового
строительства на существующую застройку данными методами невозможно.

Для  моделирования  взаимодействия  массива  грунта  с  ограждающей

конструкцией  котлованов  используются  программы,  основанные  на  методе
конечных  элементов.  В  современной  практике  широкое  применение  получили
программные комплексы PLAXIS 2D и 3D (Нидерланды), ZSOIL.PC (Швейцария),

MIDAS GTS NX

и SoilWorks (Южная Корея) и многие другие. Данные программы

имеют  широкий  инструментарий  и  библиотеку  моделей  грунта,  что  позволяет
решать  с  их  помощью  сложные  геотехнические  задачи  как  в  плоской,  так  и  в
пространственной постановке.

18



Исследование деформаций окружающего грунтового массива, а также зданий

и  сооружений  вследствие  строительства  котлованов  можно  разбить  на  две
основные  группы:  численные  исследования,  экспериментальные  исследования.
Также  в  работе  Никифоровой  Н.С.  [34]  получил  развитие  полуаналитический
метод определения деформаций зданий вблизи котлована.

В разное время проблемой устройства подземных сооружений, котлованов и

их влиянием на окружающую застройку занимались отечественные ученые, такие
как Ильичев В.А. [22, 23], Мангушев Р.А. [22, 30-32], Никифорова Н.С. [22, 31, 32,

34],

Тер-Мартиросян  З.Г.,  Тер-Мартиросян  А.З.,  Готман  А.Л.,  Готман  Н.З.,

Знаменский  В.В.  [23],  Колыбин И.В.  [26,  27],  Петрухин  В.П.,  Мозгачева  О.А.,
Шулятьев О.А. [40-44, 61-63], Разводовский Д.Е., Скориков В.А. [41, 48], Буданов
В.Г., Скачко А.Н. [8], Ставницер Л.Р., Шейнин В.И., Шишки В.Я. [45], Улицкий
В.М. [58], Зерцалов М.Г. [21], Конюхов Д.С. [28, 29], Шапиро Д.М. [60] и др., а
также  зарубежные  ученые:  Burland  J.В.,  Standing,  J.R.,  Jardine  F.M.  [65],

Moormann, Ch [66, 69, 70

], Moormann, Н.R. [69], Реск, R В [72] и др.



1.4 Обзор экспериментальных исследований температурных

воздействий на конструкции ограждения котлованов

Исследования  влияния  изменения  температуры  на  усилия  в  конструкциях

ограждения  котлованов  и  на  осадки  окружающего  котлован  массива  грунта
проводились Петрухиным В.П., Шулятьевым О.А., Мозгачевой О.А., Поспеховым
В.С.  [42-44,  61-63].  В  исследованиях  авторами  приводятся  данные  о
дополнительных  усилиях,  возникающих  в  распорной  системе  котлована  при
изменении  температуры,  а  также  данные  натурных  наблюдений  за
горизонтальными  перемещениями  ограждающей  стены  котлована  и  осадками
окружающей застройки при устройстве котлована в осенне-зимний период.

Результаты  мониторинга  распорной  системы  из  стальных  труб,  ограждения

котлована для строительства офисно-административного комплекса [62] в Москве
описаны  в  работе  [61].  Измерениями  усилий  в  распорках  из  стальных  труб,
расположенных в четырех уровнях, при глубине котлована до 18м, выполненного

19



под  защитой  монолитной  железобетонной  «стены  в  грунте»  толщиной  600мм  и
800мм  было  установлено,  что  в  результате  циклического  нагрева  и  охлаждения
напряжения  в  распорках  при  постоянной  температуре  14°С  увеличились  более
чем  на  50%  относительно  расчетных  значений  (рисунок  1.4.1,  1.4.2).  Авторы
исследования объясняют это перемещением ограждения котлована за счет сжатия
распорок  при  падении  температуры  и  невозможностью  вернуться  в  исходное
состояние  при  последующим  увеличении  температуры  ввиду  того,  что  этому
препятствует пассивное давление грунта.

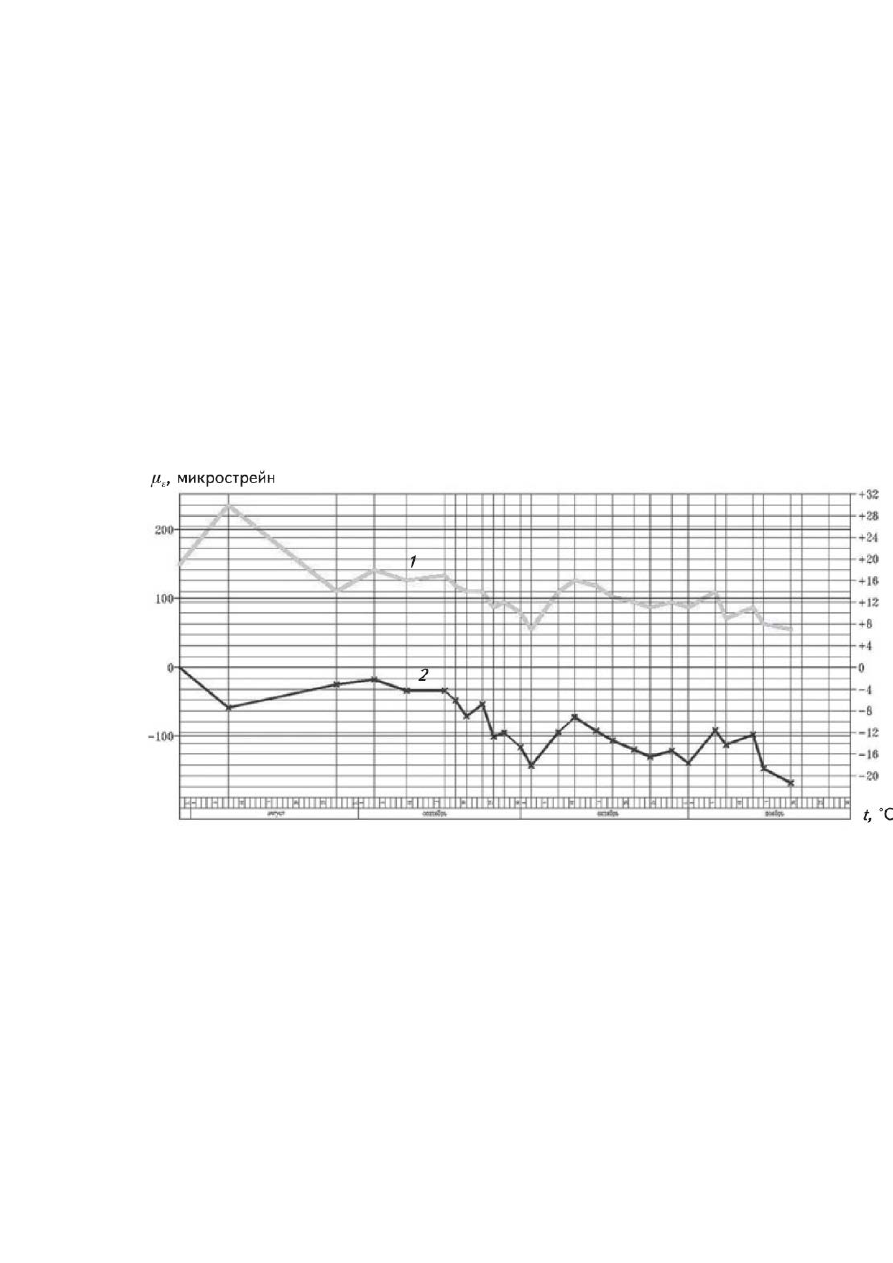

Рисунок 1.4.1 – График изменения относительных деформаций в распорке: 1 –

температура воздуха; 2 – усилия в распорках [61]



20

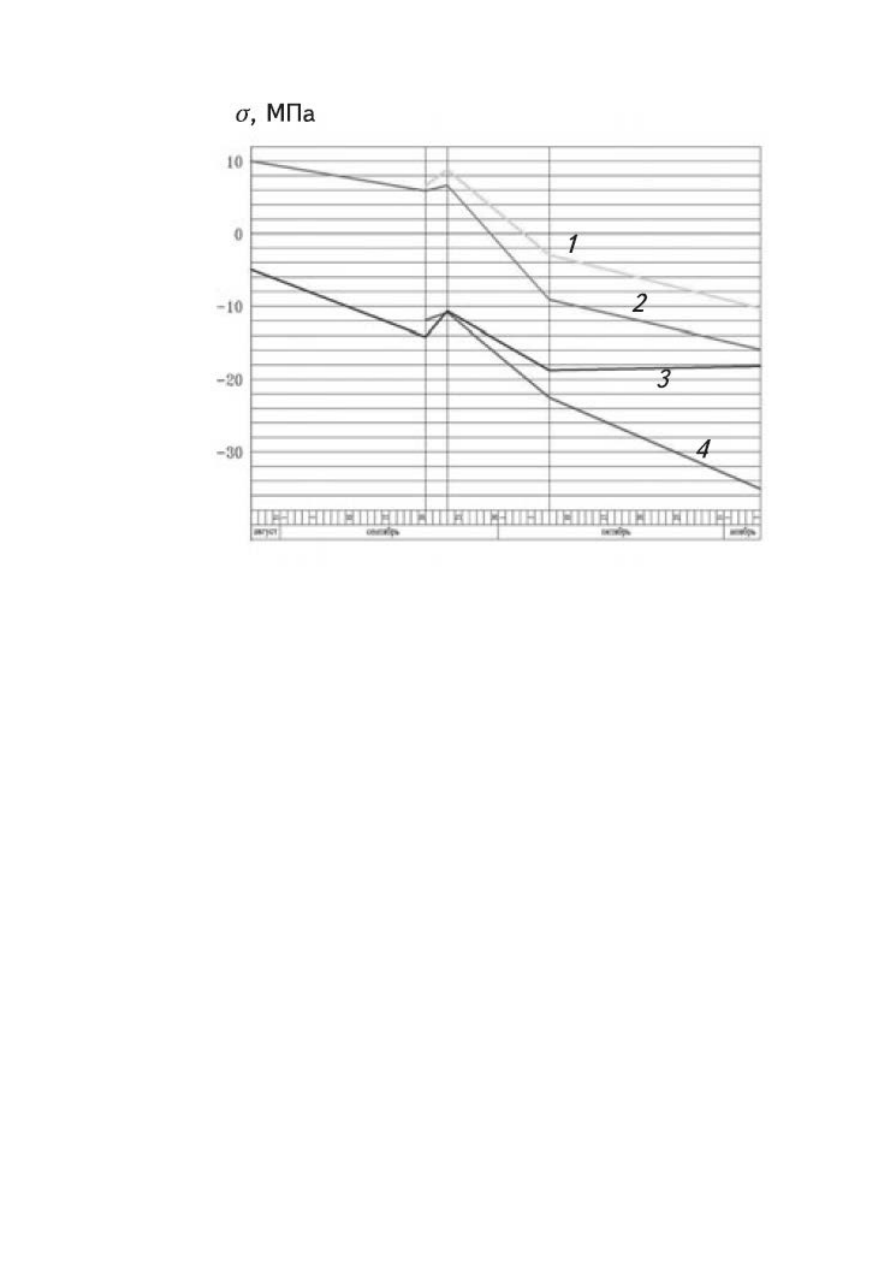

Рисунок 1.4.2 – График изменения напряжений в распорках во времени при

одинаковой температуре воздуха 14°С: 1, 2, 3, 4 –датчики установленные на

распорках [61]

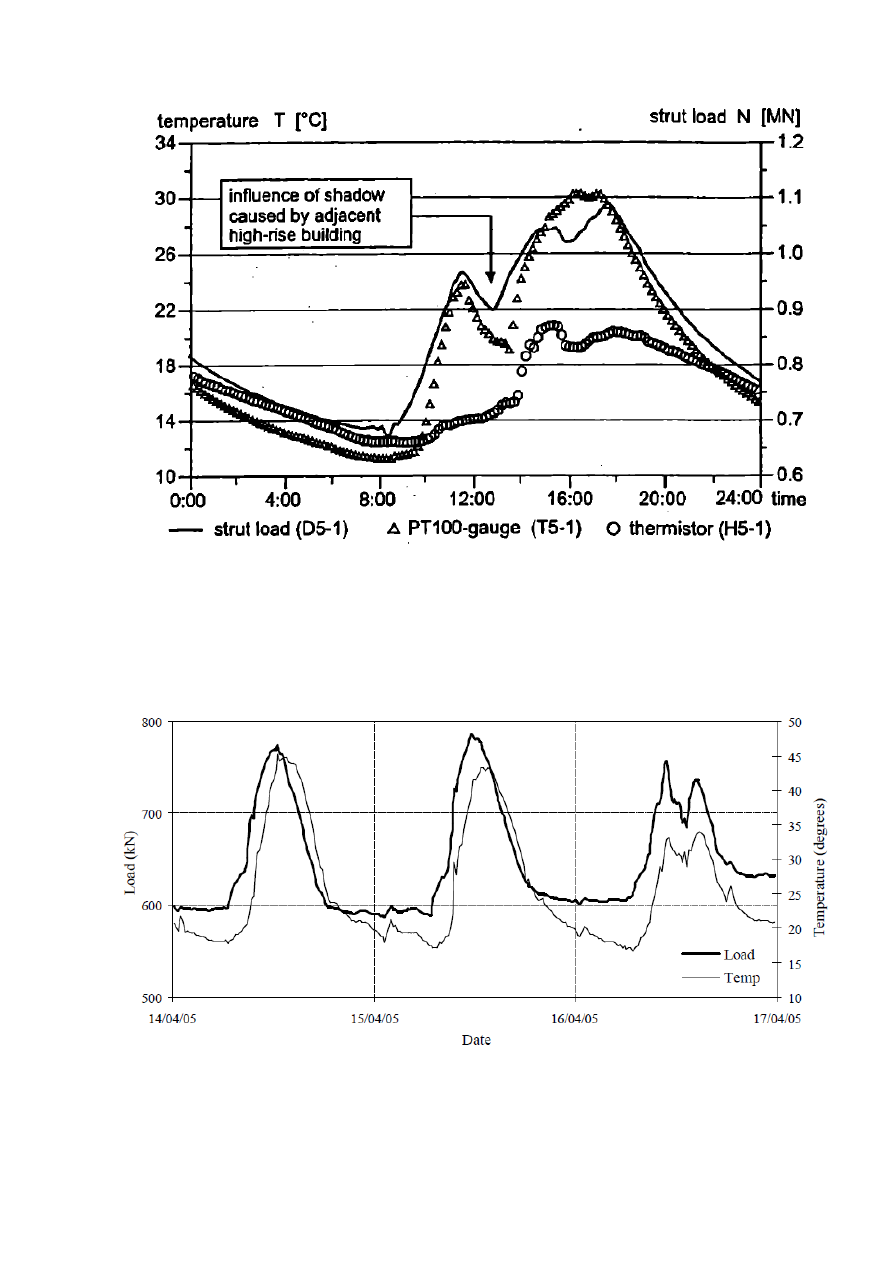

Экспериментальные  данные  [66]  так  же  показывают  увеличение  усилий  в

распорной системе при повышении температуры распорок. В котловане глубиной
16м  с  четырьмя  ярусами  распорок,  выполненного  для  строительства  подземной
части здания Main Tower (г. Франкфурт, Германия), при повышении температуры
на  20°С  зафиксировано  увеличение  усилий  в  распорках  до  60%  (рисунок  1.4.3).
Автором  предложено  условие  зависимости дополнительных  усилий  в  распорках
от  податливости  грунта  за  ограждением  котлована.  Эмпирически  получен
понижающий  коэффициент  f

t



для  определения  усилий  в  распорной  системе  с

учетом податливости грунта для конкретных условий (условие 1.4.1).

∆N=f

t

·

α

t

·∆T·EA









(1.4.1)

где ЕА – осевая жестокость распорок;
α

t

 -

коэффициент линейного температурного расширения материала распорки;

21



T -

перепад температуры;

f

–

понижающий  коэффициент,  учитывающий  податливость  ограждающих

стен котлована.



Для  ограждения  глубокого  котлована  в  виде  «стены  в  грунте»  из

буросекущихся свай в полутвердых глинах коэффициент f

определен в диапазоне

от  0,2  до  0,3.  Ранее  в  работах  [76,  77]  были  предложены  следующие  значения
коэффициента f

: 0,15-

для ограждения котлована из отдельных элементов; 0,25-

0,35 –

для сплошного ограждения котлована в виде «стены в грунте» траншейного

типа или из буросекущихся свай. В работах [67, 68] рассматривались аналогичные
эмпирические подходы.

Следует отметить, что предложенный метод определения усилий в распорной

системе, основанный на понижении значения усилий, определенных для распорок
с неподвижными опорами, не учитывает длину и глубину установки распорок, а
также податливость ограждающей стены в различных грунтовых условиях.

Другие данные [71] получены при строительстве станции Esplanade Station (г.

Перт, Западная Австралия) в котловане глубиной 13м с тремя ярусами распорок
из  труб  ∅406x9,5мм  и  ∅1016x16мм  средней  длиной  23,5м.  Грунтовые  условия
площадки  представлены  преимущественно  песками  с  прослойками  суглинка.
Результаты  эксперимента  показали,  что  при  повышении  температуры  на  25°С
дополнительные  усилия  в  распорке  верхнего  яруса  увеличиваются  на  30%
(рисунок 1.4.4).



22





Рисунок 1.4.3 – Данные натурных испытаний влияния суточного изменения

температуры на усилия в распорках ограждения котлована (строительство Main

Tower в г. Франкфурт, Германия) [66]





Рисунок 1.4.4 – Результаты измерения усилий в распорках ограждения

котлована при изменении температуры за трехдневный период (строительство

Esplanade Station в г. Перт, Западная Австралия) [71].



23



Выводы по главе 1, цели и задачи исследований

1.

Анализ литературных данных позволяет сделать вывод, что температурно-

деформированное состояние распорной системы может изменяться в достаточно
большом  диапазоне,  что,  в  свою  очередь,  может  приводить  к  значительным
дополнительным  усилиям  в  конструкциях  ограждения  котлованов,  осадкам
окружающего массива грунта и существующей застройки.

2.

В  настоящее  время  отсутствуют  нормативные  данные  по  учету

температурного  фактора  при  расчете  и  проектировании  ограждающих
конструкций  котлованов,  но  в  литературе  существуют  предложения  по
выполнению оценочных расчетов дополнительных усилий в распорках с учетом
температурных  воздействий.  Однако  вопросы  напряженно-деформированного
состояния  системы  «массив  грунта  –  ограждающая  конструкция  котлована»
изучены еще недостаточно.

На  основании  вышеизложенных  выводов  целесообразной  областью

исследования  является  влияние  сезонного  изменения  температуры  на  НДС
системы "массив грунта - ограждающая конструкция котлована", цель которого -
разработка  методики  расчета  распорной  системы  конструкций  ограждения
котлованов с учетом изменения температуры распорок, позволяющей уменьшить
или  исключить  негативное  влияние  температурного  фактора  и  оптимизировать
материалоемкость при проектировании.

Для достижения указанной цели в основные задачи диссертационной работы

ставились:

анализ существующего состояния вопроса исследования;

планирование  и  проведение  расчетно-теоретических  и  экспериментальных

исследований  для  изучения  влияния  изменения  температуры  распорок  на
напряженно-деформируемое  состояние  системы  «массив  грунта  –  конструкции
ограждения котлована»;

разработка методики определения усилий в распорной системе конструкции

ограждения котлована при повышении температуры распорок.

24



При  планировании  работы  были  учтены  некоторые  основные  принципы

создания  расчетных  моделей,  предложенные  Н.М.  Герсевановым  [10]
применительно  к  гидротехническим  сооружениям,  но  имеющие  общее  значение
для любых строительных конструкций.

Основываясь на данных принципах, диссертационная работа была построена

следующим образом:

планирование и выполнение многофакторного эксперимента в лабораторных

условиях на крупномасштабных моделях;

исследование в натурных условиях физико-механических явлений;

создание  расчетной  модели  и  проведение  расчетно-теоретических

исследований;

разработка практических рекомендаций.





25



ГЛАВА 2. ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ ВЛИЯНИЯ

ИЗМЕНЕНИЯ ТЕМПЕРАТУРЫ РАСПОРОК НА НАПРЯЖЕННО-

ДЕФОРМИРУЕМОЕ СОСТОЯНИЕ СИСТЕМЫ «МАССИВ ГРУНТА –

КОНСТРУКЦИИ ОГРАЖДЕНИЯ КОТЛОВАНА»

2.1

Цель и задачи экспериментальных исследований

Цель  экспериментальных  исследований  -  определение  закономерностей

формирования  НДС  конструкций  ограждения  котлованов,  подверженных
температурным воздействиям.

Результаты исследований после сравнения их с расчетными данными должны

обосновывать  выводы,  полученные  в  главе  4  и  правомерность  применения
разработанной  в  главе  5  методики  оценки  усилий  в  распорной  системе
конструкций ограждения котлованов при температурных воздействиях.

По  данным  численных  исследований  (глава  4)  было  установлено,  что

основным  фактором,  влияющим  на  температурные  усилия  в  конструкциях
котлована при изменении температуры, является податливость ограждающих стен
котлована.  При  этом  податливость  связана  с  жесткостью  грунта  и  типом
конструкции  ограждающей  стены  котлована.  При  одинаковой  жесткости  грунта
податливость стены из отдельных элементов выше, чем податливость сплошной
стены.

Учитывая  изложенное,  в  ходе  экспериментальных  исследований  на  модели

ограждения котлована были поставлены следующие задачи:

выявление  характера  действительных  условий  работы  ограждающих  и

распорных  конструкций  ограждения  котлована,  подверженных  температурным
воздействиям;

изучение влияния типа ограждающей стены на формирование напряженно-

деформируемого состояния в конструкциях ограждения котлована при изменении
температуры распорок;

определение  влияния  уменьшения  длины  распорок  при  температурных

перепадах на осадки поверхности окружающего котлован массива грунта.

26



В  соответствии  с  задачами  экспериментальных  исследований  на  модели

ограждения котлована необходимо было обеспечить контроль и измерение:

температурного состояния распорок;

горизонтальных перемещений ограждающих стен;

осевых усилий в распорках;

напряжений в ограждающих стенках;

вертикальных перемещений поверхности грунта за ограждающими стенками.

2.2 Обоснование параметров модели ограждения котлована

Для  изучения  влияния  изменения  температуры  распорок  на  формирование

напряженно-деформируемого состояния системы «массив грунта – ограждающая
конструкция котлована» было приято решение о проведении экспериментальных
исследований  на  крупномасштабной  физической  модели  ограждающей
конструкции котлована.

В практике исследований различают следующие виды моделирования [57]:

физическое  моделирование,  когда  исследование  ведется  на  моделях,

сохраняющих  физическую  природу  изучаемого  явления.  При  этом
соответствующие величины, характеризующие явления, для прототипа и модели
отличаются лишь количественно;

аналоговое  моделирование  –  исследования  на  моделях  иной  физической

природы, однако, имеющих такое же математическое описание, что и прототип.

В настоящем разделе рассматривается только физическое моделирование.
Условия  подобия  [3],  лежащие  в  основе  моделирования,  устанавливаются

путем анализа размерностей величин, характеризующих исследуемое явление.

Напряженно-деформируемое  состояние  двух  тел,  например,  прототипа  и

модели,  называются  подобными,  если  напряжения, деформации,  перемещения  и
другие  величины,  характеризующие  изучаемое  явление,  в  сходных  точках  этих
двух тел в сходные моменты времени связаны соотношением вида:

α

н

=m

α

·α

м











(2.2.1)

27



где  α

н

и  α

м

  –

значения  рассматриваемой  величины  соответственно  для

прототипа (натурного объекта) и модели;

m

α

·-

масштаб этой величины.

Прототипом  физической  модели  послужил  котлован  глубиной  6,0м  с

ограждением  из  труб  ∅426х8мм  длиной  9,0м  с  шагом  1,0м  и  одним  ярусом
распорок из труб ∅426х8мм с шагом 4,5м на глубине 1,5м.

Учитывая  габариты  грунтового  лотка,  модель  котлована  принята  в  виде

пропорционально уменьшенного в 3 раза котлована-прототипа.

Жесткость  ограждающей  стены  и  распорок  применительно  к  условиям

моделирования  в  грунтовом  лотке  приняты  на  соблюдении  простого  подобия
относительных расчетных деформаций ограждающих стен котлованов: прототипа
и модели (рисунок 2.2.1).

В  результате  модельный  котлован  принят  глубиной  2,0м,  шириной  3м.

Ограждающие стенки изготовлены из металлических труб ∅89х4мм длиной 3,0м
с шагом 0,2м. Распорная система, включающая обвязочные пояса из сваренных в
коробку  швеллеров  №12  и  распорок  из  труб  ∅89х4мм  с  шагом  1,0м,
устанавливалась на глубине 0,5м.

В  соответствии  с  задачами  экспериментальных  исследований  для

моделирования  ограждающих  стен  двух  типов:  сплошной  и  из  отдельных
элементов,  на  одной  половине  модели  котлована  стенка  из  труб  выполнена  с
забиркой в виде сплошного металлического листа со стороны грунта (зона А), на
другой половине - без забирки (зона В).

Для  исключения  возможного  технологического  разуплотнения  грунта  на

контакте  с  ограждающей  стенкой,  трубы  и  металлическая  забирка  погружены
задавливанием статической нагрузкой.

Общий  вид  опытного  котлована  приведен  на  рисунке  2.2.2.  Конструкция

модели котлована - на рисунке 2.2.3.





28



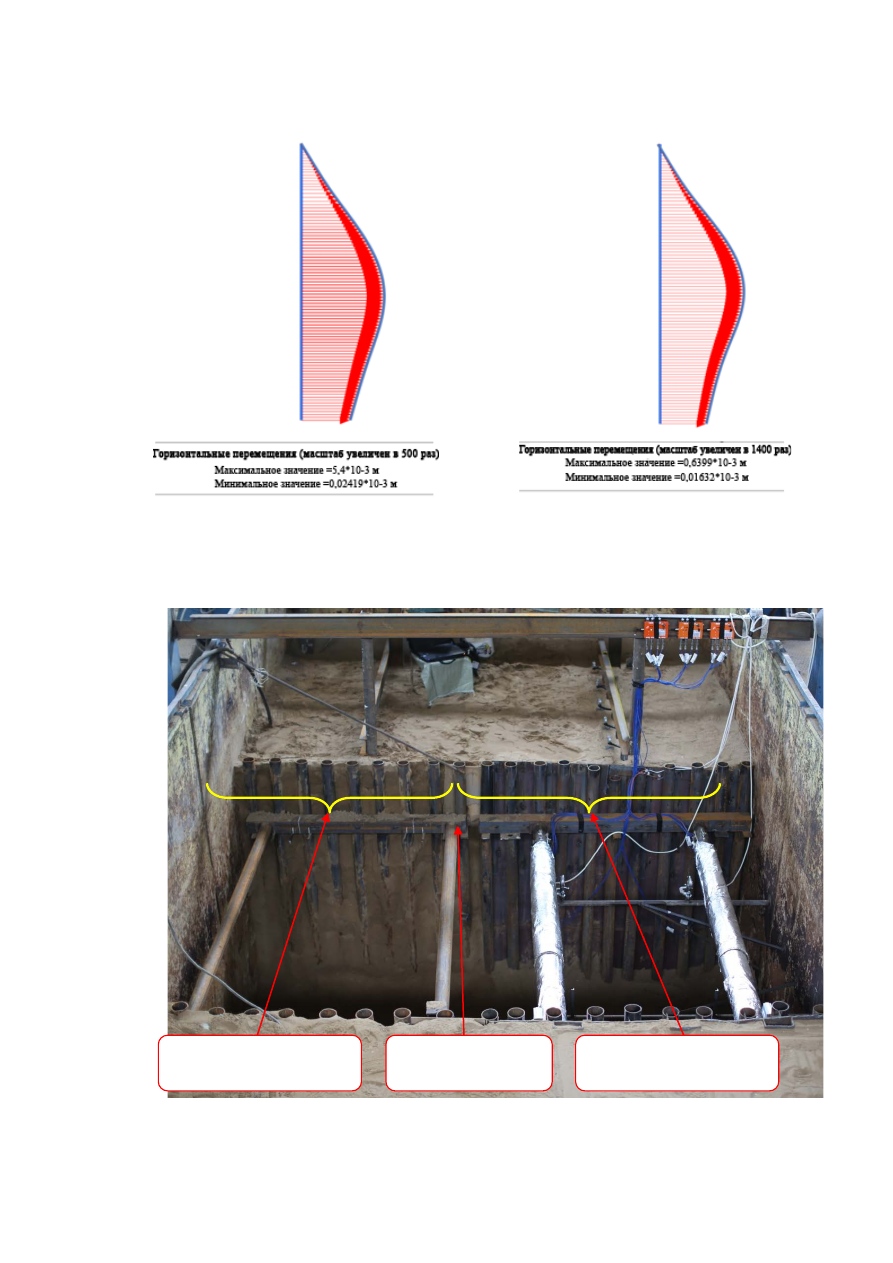

а)

б)





Рисунок 2.2.1 - Эпюры горизонтальных перемещений ограждающих стен

котлована-прототипа (а) и опытного (б) котлована





Рисунок 2.2.2 - Общий вид опытного котлована

Ограждающая стенка

без забирки (зона В)

Ограждающая стенка

с забиркой (зона А)

Деф. шов в

обвязочном поясе















содержание      ..      1      2      3      ..
