УСТРОЙСТВО ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ NC-200, NC-210, NC-220, NC-230. Руководство

Рисунок 23.6

2 3 . 2 . 5 .

Определение изображения режущей кромки ин-

струмента в трёхмерной графике

2 3 . 2 . 5 . 1 .

Фрезерная трёхмерная графика

На экран схематичное изображение инструмента выводится в пер-

вом кадре движения после команды UCG.

Для фрезерных операций режущая кромка инструмента имеет вид

цилиндра с диаметром, равным значению параметра К или R*2 из ак-

тивного корректора, и длиной, равной высоте заготовки, заданной в

команде UCG по третей оси.

Если значения К или R в активном корректоре равны нулю или

корректор не задан, то диаметр инструмента для графики по умолча-

нию принимается равным 10 мм.

2 3 . 2 . 5 . 2 .

Токарная трёхмерная графика

На экран схематичное изображение инструмента выводится в пер-

вом кадре движения после команды UCG.

Для токарных операций вид режущей кромки инструментов и её

угловое положение относительно заготовки определяется параметрами

активного корректора «R» и «O» соответственно.

Руководство оператора NC-200, NC-210, NC-220, NC-230

Дополнительно для графического определения инструмента на ви-

деостранице #6 в файле корректоров токарного варианта необходимо

задать три параметра его режущей кромки:

высоту; значение высоты обозначается буквой «h»;

угол; значение угла обозначается буквой «a»;

ширину; значение ширины обозначается буквой «w».

В файле корректоров эти параметры должны быть записаны после

кода ориентации и имеют следующую последовательность:

n, Z

<значение>, X<значение>, R<значение>, O<значение>,

<значение>, а<значение>, w<значение>.

Для определения значений параметров «h», «a» и «w» используй-

те таблицу 23.1.

Примечание - Если в существующем файле корректоров нет полей для определе-

ния значений высоты, угла и ширины режущей кромки инструмента, то необходимо его

пересоздать. Процедура создания файла корректоров через меню режима «КОМАНДА»

описана в п.6.1.

Таблица 23.1 - Определение значений параметров файла корректоров

Вид

режущей кромки ин-

струмента в трёх-

мерной графике

Название

инструмен-

та

Радиус

ин-

стру-

мента,

Высота

режущей

кромки резца

или длина

сверла,

Угол

режущей

кромки

резца или

сверла,

Ширина

режущей кромки

резца,

Данный вид соот-

ветствует коду

ориентации О2.

Вид допустим с ко-

дами 1–8.

Канавочный

/отрезной

нет

Для кодов

ориентации
2, 4, 6, 8

=16 мм (по

умолчанию)

нет

Ноль детали

Для кодов ори-

ентации
2, 4, 6, 8
w

=+4 мм

(

по умолчанию)

Данный вид соот-

ветствует коду

ориентации О2.

Вид допустим с ко-

дами 1–8

Проходной

/резьбовой
/

профильны

нет

Для кодов

ориентации
1, 3, 5, 7

=16 мм (по

умолчанию)

Пределы:

0<a<170

60 граду-

сов (по

умолчанию)

нет

w>0

w<0

Ноль

детали

-Z

деталь

100

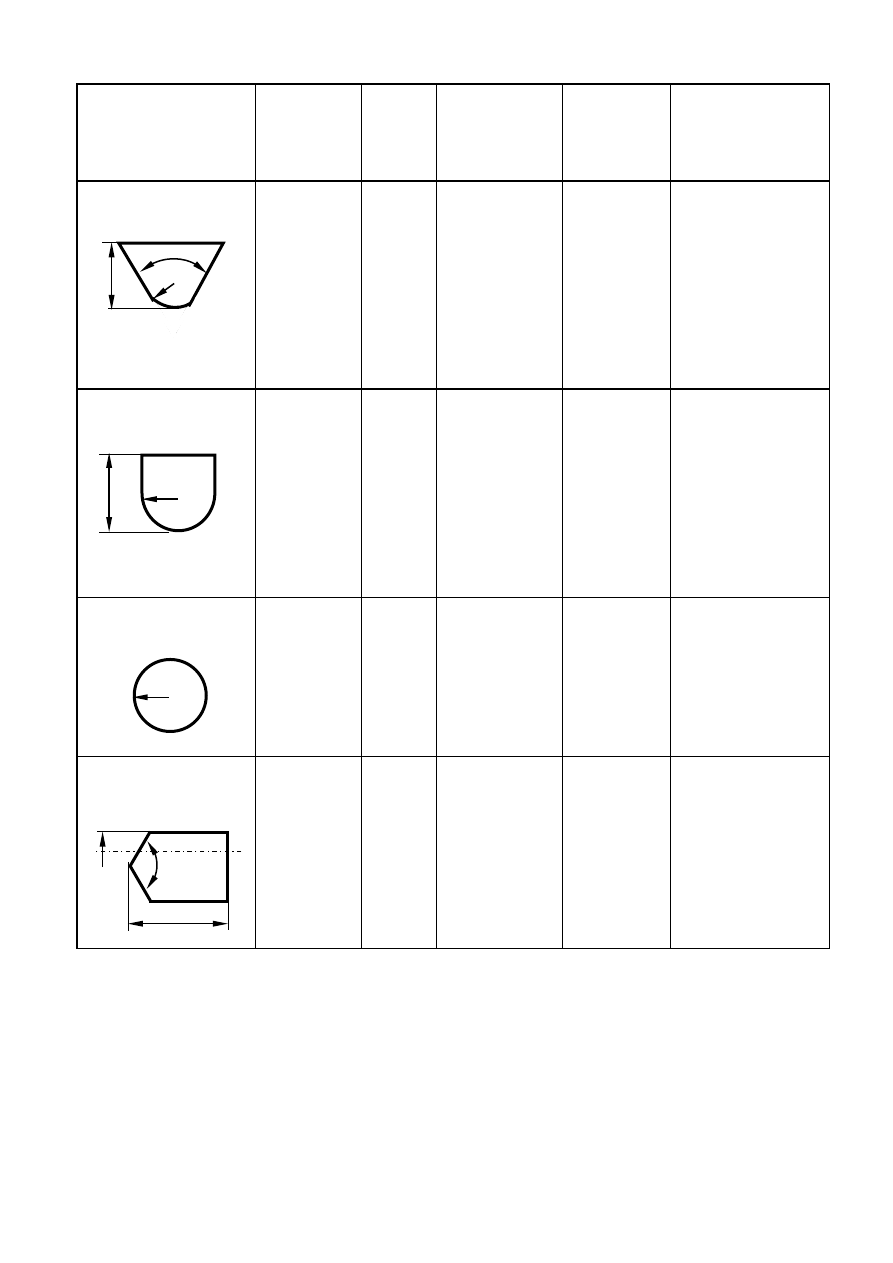

Продолжение таблицы 23.1

Вид

режущей кромки ин-

струмента в трёх-

мерной графике

Название

инструмен-

та

Радиус

ин-

стру-

мента,

Высота

режущей

кромки резца

или длина

сверла,

Угол

режущей

кромки

резца или

сверла,

Ширина

режущей кромки

резца,

Данный вид соот-

ветствует коду

ориентации О2.

Вид допустим с ко-

дами 1–8.

Проходной

/профильны

R>0

Для кодов

ориентации
1, 3, 5, 7

=16 мм (по

умолчанию)

Пределы:

0<a<170

60 граду-

сов (по

умолчанию)

нет

Данный вид соот-

ветствует коду

ориентации О2.

Вид допустим с ко-

дами 1–8.

Проходной

/профильны

≠0

Для кодов

ориентации

1, 2, 3, 4,

5, 6, 7, 8

=16 мм (по

умолчанию)

нет

Для кодов ори-

ентации

1, 3, 5, 7

необходимо

записать, рав-

ным 2*R.

Для остальных

кодов: w=0.

Данный вид только

для кода ориента-

ции О0

профильный

R=2

мм

(

по

умол-

чанию)

Нет

нет

Данный вид только

для кода ориента-

ции О0

сверло

R=2

мм

(

по

умол-

чанию)

≠0

Пределы:
30<a<150

а=120 гра-

дусов

(по умол-

чанию)

нет

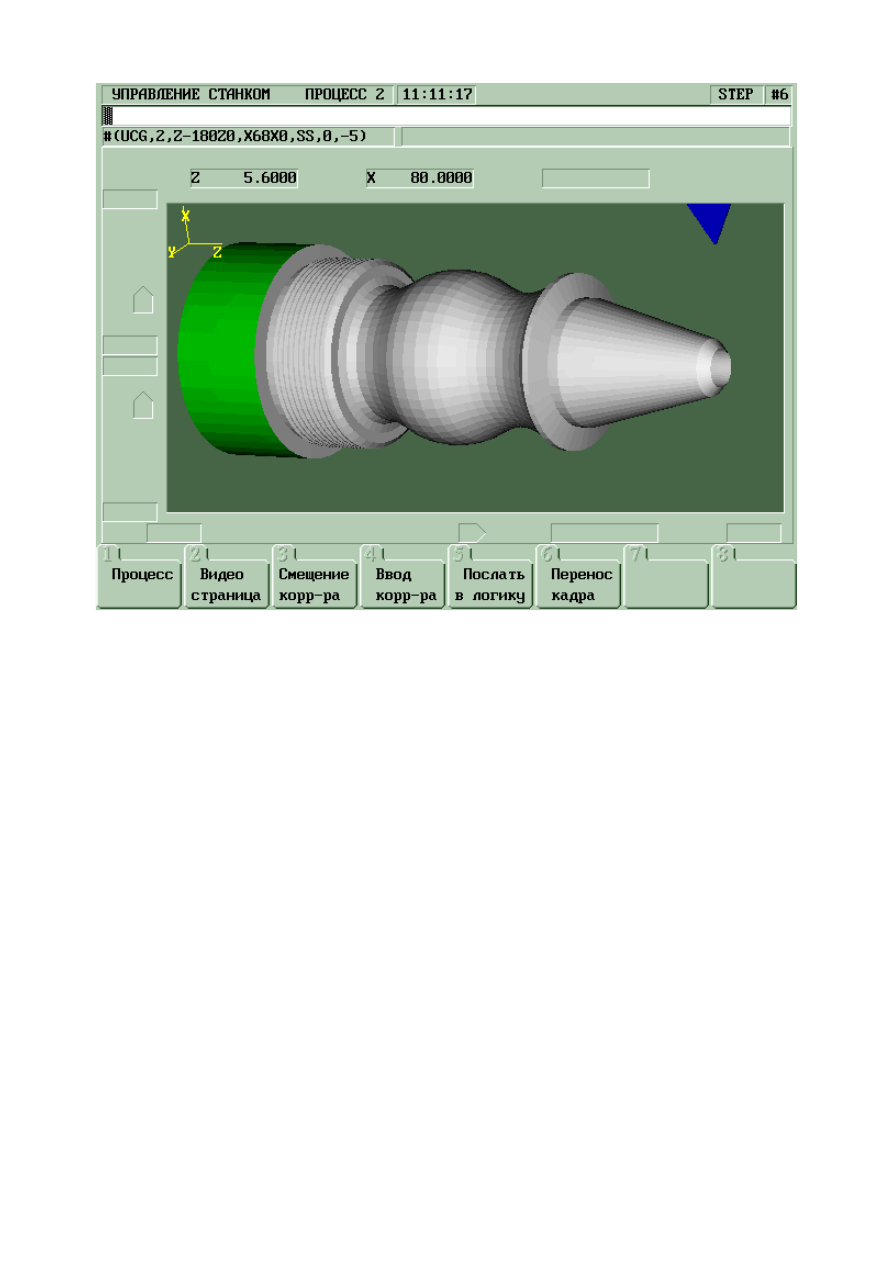

Пример определения параметров первого корректора для проход-

ного резца:

1, Z… , X… , R0.8, O3, h

15, а55, w0

Примечание - Изображение отверстия после операции сверления выводится

только в том случае, если сверление выполняется по центру вращения заготовки (в

координате X0).

102

c1
c2
c3
l6
G20 G40 p5
(EPF)
G29
RTR=1
VRT=0
PRT=1
SRT=10
(SPF,Z,1,L10,X1)
G0 Z5.60 X66
T4.98M6
(CLP,1)
G0 Z5.60 X59.10
T5.99M6
GZ-71 X91.602
(SPP,2,L5,X1X5)
GX91.602
Z-71

;СФЕРА ЧИСТОВАЯ

(CLP,2)
GX91.602
G0 Z5.60 X59.10
T97.97M6
G0Z-150X68
G1X57F20000
G0X68
G0 Z5.60 X80
;
(BEQ,SN8.BL,0,NEXT)
;

РЕЗЬБА

T1.96M6
G0Z-121X60S20
(FIL,Z-146.5,K2,L3,R10,T1400)
G0 Z5.60 X80
;
"NEXT"
;

ПАЗ

T1.95M6
G0Z-170X70
(TGJ,Z-170,X70,I-210,O20,K20,D68,q1,w1,c5,p5,t)
(BNC,BEGIN)

2 3 . 3 .

Осциллографирование

Осциллографирование позволяет выводить параметры движения оси

в двух режимах:

в реальном времени;

в режиме запоминания.

ВНИМАНИЕ! ПРИ ПЕРЕХОДЕ ОТ ОДНОГО РЕЖИМА ОСЦИЛЛОГРАФИРОВАНИЯ К

ДРУГОМУ НЕОБХОДИМО ВЫПОЛНИТЬ ОТМЕНУ ТЕКУЩЕГО РЕЖИМА ОСЦИЛЛОГРАФИ-

РОВАНИЯ СООТВЕТСТВУЮЩИМИ ЕМУ КОМАНДАМИ.

Руководство оператора NC-200, NC-210, NC-220, NC-230

103

2 3 . 3 . 1 .

Осциллографирование в реальном времени

2 3 . 3 . 1 . 1 .

Установка осциллографирования в реаль-

ном времени (DBT)

Установка осциллографирования в реальном времени, а также задание

времени горизонтальной развертки выполняется командой DBT.

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ РЕЖИМА ОСЦИЛЛОГРАФИРОВАНИЯ КОМАНДОЙ DBT

НЕОБХОДИМО:

РЕЖИМ ГРАФИКИ, ЗАДАННЫЙ КОМАНДОЙ UCG, ОТКЛЮЧИТЬ КОМАНДОЙ DCG.

РЕЖИМ ОСЦИЛЛОГРАФИРОВАНИЯ В РЕЖИМЕ ЗАПОМИНАНИЯ ОТКЛЮЧИТЬ

КОМАНДОЙ VLG.

Формат команды:

DBT ,параметр 1, параметр 2 ,

где:

параметр 1 - временной интервал (тик) осциллографирования точки;

значение тика должно быть равно или кратно больше зна-

чения, установленного в инструкцию TIM (секция 1 файла
AXCFIL

). Расчет времени развёртки t в миллисекундах

(мс), откладываемой по горизонтали в видеостранице #6,

производится по формуле:

t = Параметр1 * 560 ,

где:

560 -

количество точек (пикселей) горизонтальной

развёртки в видеостранице #6;

параметр 2 - параметр может принимать значения:

1 –

однократное осциллографирование; запуск осцил-

лографирования 560 точек горизонтальной раз-

вёртки выполняется установкой границ верти-

кальной развертки командой GSE по клавише
«

ПУСК»;

2 –

непрерывное осциллографирование; запуск осцил-

лографирования выполняется установкой границ

вертикальной развертки командой GSE по клавише
«

ПУСК».

Пример
DBT,2,1

команда выполняется нажатием клавиши «ENTER».

2 3 . 3 . 1 . 2 .

Удаление осциллографирования в реаль-

ном времени

Удаление осциллографирования выполняется командой DBT без па-

раметров.

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ РЕЖИМА ГРАФИКИ КОМАНДОЙ UCG РЕЖИМ

ОСЦИЛЛОГРАФИРОВАНИЯ ДОЛЖЕН БЫТЬ ОТКЛЮЧЁН КОМАНДОЙ DBT.

104

2 3 . 3 . 1 . 3 .

Осциллографирование в реальном времени

( G S E )

Установка границ выводимой величины

Установка граничных значений для выводимой на осциллограф ве-

личины выполняется командой GSE. Эти значения на диаграмме откла-

дываются по вертикали.

Формат команды:

GSE, <имя параметра>, <имя оси>, <нижняя граница>,

<верхняя граница>

где:

имя параметра - имя выводимой величины, определяется одним

из следующих символов:

V -

код скорости движения оси, устанавлива-

емый в ЦАП;

E -

рассогласование по оси (в импульсах

датчика);

R -

ошибка выполнения кругового контура в

миллиметрах (мм); определяется по фор-

муле:

R=R1-R2,

где:

действительный радиус выпол-

няемой дуги или окружности в те-

кущем ТИКе. Значение R1 рассчи-

тывается по позиции датчиков

двух осей в текущем ТИКе, участ-

вующих в круговой интерполяции,

относительно запрограммированно-

го центра выполняемой дуги или

окружности;

радиус, заданный в кадре кру-

говой интерполяции;

F -

реальная скорость по профилю, количе-

ство импульсов/тик привода;

C -

величина компенсации измерительной си-

стемы (в импульсах).

Примечание - Имена величин R, F, C действительны только для версий,

в номере которых присутствует индекс РИВ или установлен код ECDF в ин-

струкции NBP файла характеризации AXCFIL.

имя оси

имя оси, для которой строится осциллограмма;

Примечание - Для осциллографирования ошибки выполнения кругового

контура (имя величины – R) именем оси может быть любая ось, участвующая в

круговой интерполяции.

нижняя граница - нижняя граница диапазона значений величины;

Руководство оператора NC-200, NC-210, NC-220, NC-230

105

верхняя граница - верхняя граница диапазона значений величи-

ны.

Пример
GSE,R,X,-0.05,0.05 -

команда выполняется нажатием клавиши

«ENTER».

Остановка вывода осциллограммы и очистка экрана

Для управления остановкой/запуском осциллографирования,

очисткой экрана и записью точек осциллограммы в файл используется

клавиша «DEL»:

первым нажатием клавиши «DEL» выполняется:

•

прекращение осциллографирования;

•

запись последних 560 точек осциллограммы в

файл с именем GSEFI

, где х может принимать

значения от 1 до 9 и изменяться каждый раз при

остановке осциллографирования клавишей «DEL»;

вторым нажатием клавиши «DEL» выполняется:

•

очистка экрана;

•

возобновление вывода, если с командой DBT было

установлено непрерывное осциллографирование,

или переход в режим ожидания нажатием кнопки
«

ПУСК», если было установлено однократное ос-

циллографирование.

2 3 . 3 . 2 .

Осциллографирование в режиме запоминания

Осциллографирование в режиме запоминания позволяет выполнить

исследование параметров:

при движении отдельной оси;

при движении по профилю.

2 3 . 3 . 2 . 1 .

Осциллографирование в режиме запомина-

ния движения отдельной оси (MDV, MPT, MTO)

Установка режима запоминания движения отдельной оси

Установка режима запоминания движения отдельной оси выполня-

ется двумя способами:

командой движения оси без задания параметров настройки

оси, т. е. с характеристиками движения, определяемыми

файлом характеризации AXCFIL;

командой движения оси с заданием параметров её

настройки, т. е. с характеристиками движения, опреде-

ляемыми в кадре.

106

1.1.

Команда движения оси без задания параметров настройки

Движение оси без задания параметров ее настройки для последу-

ющего осциллографирования выполняется командой MDV.

Формат команды:

(MDV,<

имя оси><координата> [,F<подача>])

где:

имя оси><координата>

координата для перемещения оси;

подача>

рабочая подача перемещения оси (по

умолчанию скорость быстрого хода).

Примеры
1) MDV,X100[,F1000]) -

команда выполняется нажатием клавиши

«ПУСК». Скорость движения соответствует скорости быстрого хода.

2) (MDV,X100,F1000) -

команда выполняется нажатием клавиши

ПУСК». Скорость движения соответствует подаче F1000.

1.2.

Команда движения оси с заданием параметров ее настройки

Движение оси с заданием параметров ее настройки для последую-

щего осциллографирования выполняется командой MPT.

Формат команды:

(MPT, Имя оси<координата> [,F<подача>, F<скорость при напря-

жении U>, K<напряжение U>, K<коэффициент усиления привода КV>]) ,

где:

Имя оси<координата>

имя оси и координата для ее пере-

мещения;

подача>

рабочая подача перемещения оси (по

умолчанию скорость быстрого хода);

Параметры, характеризующие настраиваемую ось:

Примечание - Установленные здесь значения настройки оси действитель-

ны только для данного кадра.

<скорость при напряжении U> - значение скорости, которую

должна иметь ось при установке напря-

жения U. Назначение данного параметра

аналогично первому параметру в ин-

струкции GM0 файла AXCFIL для кон-

кретной оси;

напряжение U>

значение напряжения U (обычно

+7.5В). Назначение данного параметра

аналогично второму параметру в ин-

струкции GM0 файла AXCFIL для кон-

кретной оси;

<коэффициент усиления привода> - значение коэффициента усиле-

ния привода KV, определяемое его доб-

ротность. Назначение данного парамет-

Руководство оператора NC-200, NC-210, NC-220, NC-230

107

ра аналогично третьему параметру в

инструкции GM0 файла AXCFIL для кон-

кретной оси;

Пример
(MPT, X100 [,F1000,F4000,K7.5,K20])

команда выполняется

нажатием клавиши «ПУСК».

Осциллографирование движения, отдельной оси

Осциллографирование движения, отдельной оси, выполняется ко-

мандой MTO. Команда МТО задается после выполнения кадров движения

с MDV или с MPT.

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ РЕЖИМА ОСЦИЛЛОГРАФА КОМАНДАМИ MTO

ИЛИ VLG НЕОБХОДИМО:

РЕЖИМ ГРАФИКИ, ЗАДАННЫЙ КОМАНДОЙ UCG, ОТКЛЮЧИТЬ КОМАНДОЙ
DCG;

РЕЖИМ ОСЦИЛЛОГРАФИРОВАНИЯ В РЕАЛЬНОМ ВРЕМЕНИ ОТКЛЮЧИТЬ

КОМАНДОЙ DBT.

Формат команды:

MTO, T<номер трассы 1>, W<Мин. предел трассы 1> W<Макс. предел

трассы1> [,S<ТИК>] [,L<количество ТИКов>] [,T<номер трассы 2>,

W<Мин. предел трассы 2> W<Макс. предел трассы 2>] ,

где:

Т<номер трассы 1> - номер трассы 1, задаётся цифрой от 1 до

5 и определяет переменную для вывода её

значений в верхнюю половину экрана ос-

циллографа:

1 –

расчётная скорость;

2 –

реальная скорость;

3 –

расчётное ускорение;

4 –

реальное ускорение;

5 –

сервоошибка;

Мин. предел трассы 1>W<Макс. предел трассы1>

масштаб

по вертикали для вывода значений пере-

менной трассы 1 в верхнюю половину экра-

на осциллографа;

ТИК>

номер ТИКа, с которого должна быть вы-

полнена развёртка переменных, определён-

ных для трасс 1 и 2; откладывается по

горизонтали осциллографа;

количество ТИКов> - время, в течение которого должна быть

выполнена развёртка переменных, опреде-

лённых для трасс 1 и 2; выражается в ко-

личестве ТИКов; откладывается по гори-

зонтали осциллографа;

номер трассы 2> - номер трассы 2, задаётся цифрой от 1 до

5 и определяет переменную для вывода ее

108

значений в нижнюю половину экрана осцил-

лографа:

1 –

расчётная скорость;

2 –

реальная скорость;

3 –

расчётное ускорение;

4 –

реальное ускорение;

5 –

сервоошибка;

<Мин. предел трассы 2>W<Макс. предел трассы 2> - масштаб по

вертикали для вывода значений переменной

трассы 2 в нижнюю половину экрана осцил-

лографа.

Примеры
1) MTO,T1,W0W500,S10,L560,T5,W-100W100 -

команда выполняется

нажатием клавиши «ENTER».

2) MTO,T5,W-5000W5000

команда выполняется нажатием кла-

виши «ENTER».

2 3 . 3 . 2 . 2 .

Осциллографирование в режиме запомина-

ния движения по профилю (RLG, VLG)

Осциллографирование выполненного профиля командой VLG позво-

ляет графически отобразить координаты профиля. До ввода команды
VLG

должна быть введена команда RLG и выполнен исследуемый про-

филь.

Установка параметров для запоминания профиля

Установка параметров запоминания профиля для последующего его

осциллографирования выполняется командой RLG. Данная команда долж-

на быть выполнена до отработки профиля.

Формат команды:

RLG [, <

ТИК>, <ось 1>, <ось 2> [,<ось_тест><координата>,

направление>]]

где:

ТИК>

ТИК запоминания точки;

ось 1>

имя оси абсцисс;

ось 2>

имя оси ординат;

ось_тест><координата> - имя оси и её координата, от кото-

рой выполняется запоминание;

направление>

направление задаётся цифрами 0 или

1, определяет часть профиля для запо-

минания осциллограммы от коорди-наты,

записанной в параметре <ось_тест>:

0 –

запоминание координат профиля

после координаты <ось_тест>;

Руководство оператора NC-200, NC-210, NC-220, NC-230

109

1 –

запоминание координат профиля

перед координатой <ось_тест>.

Пример
RLG, T20, X, Y, X100, D0

команда выполняется нажатием

клавиши «ENTER».

Осциллографирование профиля на экран

Осциллографирование профиля выполняется командой VLG. Команда

VLG

должна быть выполнена после задания команды запоминания профи-

ля RLG и выполнения профиля.

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ РЕЖИМА ОСЦИЛЛОГРАФА КОМАНДОЙ DBT

РЕЖИМ ГРАФИКИ ДОЛЖЕН БЫТЬ ОТКЛЮЧЕН КОМАНДОЙ DCG.

Формат команды:

VLG, [<

ось1><нижняя граница><ось1><верхняя граница>,

ось2><нижняя граница><ось2><верхняя граница>]

Пример
VLG, X0X100, Y-10Y100

команда выполняется нажатием

клавиши «ENTER».

2 3 . 3 . 2 . 3 .

Удаление осциллографирования в режиме

запоминания

Удаление осциллографирования в режиме запоминания выполняется

командой VLG без параметров.

ВНИМАНИЕ! ПЕРЕД УСТАНОВКОЙ РЕЖИМА ГРАФИКИ КОМАНДОЙ UCG РЕЖИМ

ОСЦИЛЛОГРАФИРОВАНИЯ ДОЛЖЕН БЫТЬ ОТКЛЮЧЁН КОМАНДОЙ VLG.

110

2 4 .

С О О Б Щ Е Н И Я Д Л Я О П Е Р А Т О Р А

На экран УЧПУ воспроизводятся различные сообщения. Сообщения

запоминаются в файлах:

RUMES1

файл сообщений, которые выявляют блокирующие ошибки;

RUMES2

Файл сообщений, которые появляются при выполнении ко-

манды;

RUMES3

файл сообщений, которые выявляют ошибки логического

или физического ввода/вывода;

RUMES4

файл сообщений, которые выявляют ошибки программирова-

ния;

MESSAG

файл сообщений, которые формируются при разработке

программы логики станка.

Максимальная длина сообщения в файлах RUMES1, RUMES2, RUMES3

32 символа, в файлах RUMES4 и MESSAG – 43 символа.

2 4 . 1 .

Файл RUMES1

2 4 . 1 . 1 .

Cообщения файла RUMES1

Файл RUMES1 содержит сообщения об ошибках файла FCRSYS, кото-

рые блокируют работу УЧПУ. Перечень сообщений файла RUMES1 и соот-

ветствующих им ошибок приведён в таблице 24.1.

Таблица 24.1 – Сообщения файла RUMES1

КОД N ОШИБКИ

ОШИБКА

Сообщение 1__01

Таблица логических названий переполнена

Сообщение 1__02

Логическое название уже определено

Сообщение 1__03

Логическое название не определено

Сообщение 1__04

Не задано МР1

Сообщение 1__05

Несуществующий файл в памяти

Сообщение 1__06

Непредусмотренный тип записи

Сообщение 1__07

Не используется

Сообщение 1__08

Команда не действительна

Сообщение 1__09

Ошибка формата

Сообщение 1__10

Ошибка синтаксиса

Сообщение 1__11

Несуществующий в наличии утилит

Сообщение 1__12

Ошибка последовательного канала

Сообщение 1__13

Не используется

Сообщение 1__14

Запрещенный запрос

Сообщение 1__15

Нет секции 2 в файла FCRSYS

Сообщение 1__16

Не используется.

Сообщение 1__17

Не используется

Сообщение 1__18

МРх не существует

Сообщение 1__19

Путь для МРх более 40 символов (секция 1 файла FCRSYS)

Сообщение 1__20

В секции 1 задана несуществующая инструкция

Сообщение 1__21

Нет файла FCRSYS

Сообщение 1__22

Нет секции 1в файле FCRSYS

Руководство оператора NC-200, NC-210, NC-220, NC-230

111

Продолжение таблицы 24.1

КОД N ОШИБКИ

ОШИБКА

Сообщение 1__23

В секции 3 задана несуществующая инструкция

Сообщение 1__24

МРх уже задано

Сообщение 1__25

Не используется

Сообщение 1__26

Не верный номер МРх

Сообщение 1__28

Программа не присутствует

Сообщение 1__29

Адресовано вне памяти

Сообщение 1__30

Выведенный из действия утилит

2 4 . 1 . 2 .

Описание ошибок файла RUMES1

Сообщение 1__01 Таблица названий уже заполнена

Таблица логических названий уже содержит 15 логических

названий.

Сообщение 1__02 Логическое название уже определено

Была произведена попытка вставить логическое название,

уже определённое в таблице.

Сообщение 1__03 Логическое название не определено

Было запрошено воспроизвести или стереть еще неопреде-

ленное логическое название.

Сообщение 1__04

Не задано МР1

Сообщение 1__05 Несуществующий файл в памяти

Требуемый файл не существует в памяти.

Сообщение 1__06 Непредусмотренный тип записи

Требуемая программа – в невыполняемом формате.

Сообщение 1__08 Команда не действительна

Данная команда не соответствует объявленной при характе-

ризации команде.

Сообщение 1__09 Ошибка формата

Сообщение 1__10 Ошибка синтаксиса

Сообщение 1__11 Не существующий в наличии утилит (не готов)

Данный утилит в системе отсутствует.

Сообщение 1__12 Ошибка последовательного канала

Зарезервировано для системы.

Сообщение 1__14 Запрещенный запрос

Название файла и устройство ввода совпадают с теми, что

даны для вывода, или же была произведена попытка скопиро-

вать всё устройство.

Сообщение 1__15 Отсутствует секция 2 в файле FCRSYS

Сообщение 1__18 МРх не существует

112

Сообщение 1__19 Путь для МРх более 40 символов (секция 1

файла FCRSYS)

Сообщение 1__20 В секции 1 указана несуществующая инструкция

Объявлена инструкция, которая не определяет MPх.

Сообщение 1__21 Нет файла FCRSYS

Сообщение 1__22 Нет секции 1 в файле FCRSYS

Сообщение 1__23 В секции 3 указана несуществующая инструкция

Сообщение 1__24 МРх уже задано

Сообщение 1__25 Не используется

Сообщение 1__26 Неверный номер МРх (х=0-6)

Сообщение 1__27 Не используется

Сообщение 1__28 Программа не присутствует

Сообщение 1__29 Адресовано вне памяти

Был запрос адреса, который не существует в «DEBUG».

Сообщение 1__30 Выведенный из действия утилит

Примечание - Если файл сообщений RUMES1 не существует, система вос-

производит только номер ошибки. Пример: «Сообщение 1__21».

2 4 . 2 .

Файл RUMES2

2 4 . 2 . 1 .

Сообщения файла RUMES2

Файл RUMES2 содержит сообщения о выполнении действий с про-

граммами. Перечень сообщений файла RUMES2 и их содержание приведе-

ны в таблице 24.2.

Таблица 24.2 - Сообщения файла RUMES2

КОД N ОШИБКИ

ОШИБКА

Сообщение 2__01

Не используется

Сообщение 2__02

Подтверждение (Y/N)

Сообщение 2__03

Команда выполнена

Сообщение 2__04

Существует, изменить ??? (Y/N)

Сообщение 2__05

Существует, удалить ??? (Y/N)

Сообщение 2__06

Файл скопирован

Сообщение 2__07

Ждите: КАНАЛ ЗАНЯТ

Сообщение 2__08

Не используется

Сообщение 2__09

Продолжить ??? (Y/N)

ВНИМАНИЕ!- ОСОБЕННОСТЬЮ СООБЩЕНИЙ «СООБЩЕНИЕ 2__», КОТОРЫЕ

ЗАНОСЯТСЯ ПОЛЬЗОВАТЕЛЕМ ЧЕРЕЗ РЕДАКТОР, ЯВЛЯЕТСЯ СИМВОЛ ПРОБЕЛА,

УСТАНАВЛИВАЕМЫЙ В НАЧАЛЕ КАЖДОГО СООБЩЕНИЯ. МАКСИМАЛЬНАЯ ДЛИНА

СООБЩЕНИЯ - 32 СИМВОЛА.

Руководство оператора NC-200, NC-210, NC-220, NC-230

113

2 4 . 2 . 2 .

Описание сообщений файла RUMES2

Сообщение 2__02

Подтвердите? (Y/N)

Сообщение воспроизводится, если необходимо стереть всю

память МРх или файл. Если оператор нажимает «Y», из

памяти стираются все файлы (один файл). Если нажимает
«N» –

система возвращается в режим «КОМАНДА»

В режиме «УПРАВЛЕНИЕ СТАНКОМ» воспроизводится на

экране после ввода команд CAO, CAC, CTU для удаления

записи(ей) или инициализации файлов начальных точек,

корректоров, срока службы инструмента.

Сообщение 2__03

Команда выполнена

Сообщение воспроизводится в конце выполнения команды.

Сообщение 2__04

Уже существует, изменяю ??? (Y/N)

Сообщение воспроизводится во время копирования, когда

необходимо скопировать файл с предопределенным про-

странством и установленной длиной. Если оператор нажи-

мает «Y», обновляются записи, начиная с первой. Если

нажимает «N» – файл не копируется.

Сообщение 2__05

Уже существует, стираю??? (Y/N)

Сообщение воспроизводится во время копирования, когда

необходимо скопировать файл, который уже существует на

другом устройстве. Если оператор нажимает «Y», суще-

ствующий файл стирается и заменяется новым. Если нажи-

маем «N» – файл не копируется.

Сообщение 2__06

Файл скопирован

Сообщение воспроизводится после того, как скопирован

файл на экран.

Сообщение 2__07

Канал занят

Сообщение воспроизводится, когда канал RS-232 занят.

2 4 . 3 .

Файл RUMES3

2 4 . 3 . 1 .

Сообщения файла RUMES3

Файл RUMES3 содержит сообщения об ошибках логического и физи-

ческого ввода/вывода. Перечень сообщений файла RUMES3 и их содер-

жание приведены в таблице 24.3.

Таблица 24.3 - Сообщения файла RUMES3

КОД N ОШИБКИ

ОШИБКА

Сообщение 3__01

Операция не действительна

Сообщение 3__02

Несоответствие между параметрами

Сообщение 3__03

Название устройства не действительно

Сообщение 3__04

Номер записи не действителен

Сообщение 3__05

Длина записи не действительна

Сообщение 3__06

Длина буфера не действительна

Сообщение 3__07

Логический канал не действителен

УСТРОЙСТВО ЧИСЛОВОГО ПРОГРАММНОГО УПРАВЛЕНИЯ NC-200, NC-210, NC-220, NC-230. Руководство - часть 7
