DIN-Normen - Teil 187





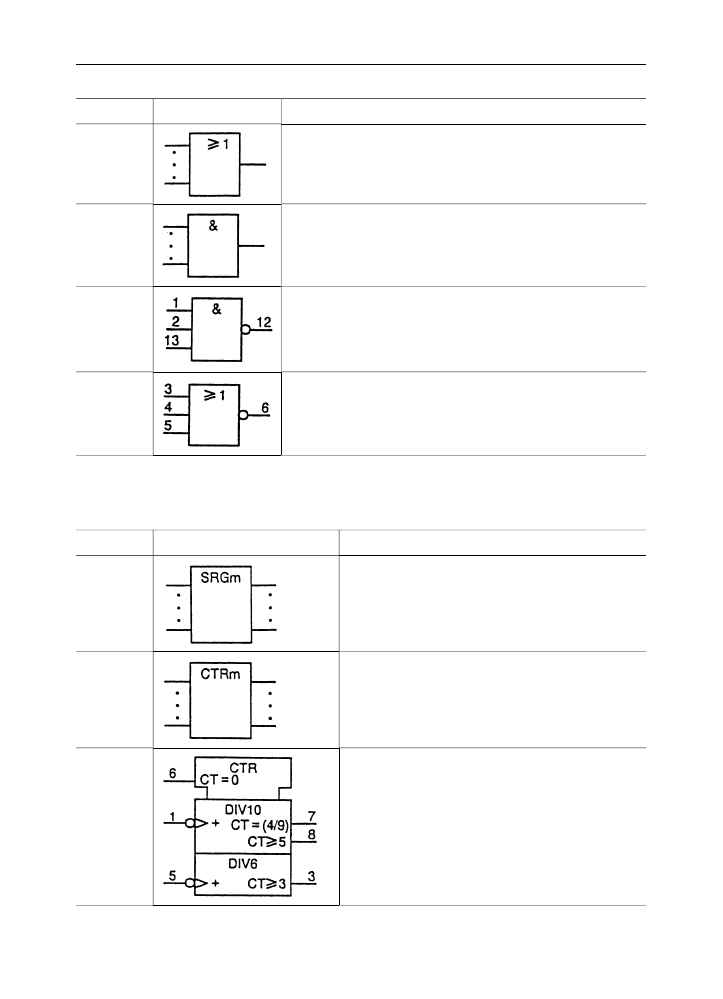

Tabelle 766.1

Kombinatorische Elemente und deren Anwendung

Nr.

Symbol

Beschreibung

12-27-01

ODER-Element, allgemein

Der Ausgang befindet sich nur dann im 1-Zustand, wenn sich ein oder
mehr Einga¨nge im 1-Zustand befinden.

Anmerkung:

 1 darf durch 1 ersetzt werden, wenn dadurch keine Unklar-

heit entsteht.

12-27-02

UND-Element, allgemein

Der Ausgang befindet sich nur dann im 1-Zustand, wenn sich alle Einga¨n-
ge im 1-Zustand befinden.

12-28-01

UND mit negiertem Ausgang (NAND) (z. B. Teil von SN 7410)

12-28-02

ODER mit negiertem Ausgang (NOR) (z. B. Teil von SN 7427)

Tabelle 766.2

Schieberegister und Za¨hler, Grundsymbol und Anwendungsbeispiel

Nr.

Symbol

Beschreibung

12-48-01

Schieberegister, allgemein

m muss durch die Anzahl der Stufen ersetzt sein.

12-48-02

Za¨hler mit Zyklusla¨nge 2

m

, allgemein

Za¨hler modulo 2

m

, allgemein

m muss durch den tatsa¨chlichen Wert ersetzt sein.

Um Asynchronza¨hler von anderen Za¨hlern zu unterscheiden,
darf dem Kennzeichen der Grundfunktion der Buchstabe R als
Pra¨fix angefu¨gt sein. Beispiel: RCTRm.

12-49-12

Za¨hler; ein Teil teilt durch 5 und 10, der andere durch 6
(z. B. SN 74LS57)

19

Elektrotechnik

766

19.1.2.2

Darstellungsregeln

Die Reihe der Normen DIN EN 61082 entha¨lt Darstellungsregeln zur Erstellung elektrotechnischer
Dokumente, wie z. B. funktionsbezogene Unterlagen (Stromlaufplan, Funktionsplan), Verbindungs-
unterlagen (Anschlussplan, Kabelliste) und ortsbeschreibende Unterlagen (Anordnungsplan, Installa-
tionsplan). Anforderungen, die sich aus einem elektronischen Austausch von Dokumenten der Elektro-
technik ergeben, sind in diesen Normen mit beru¨cksichtigt (s. hierzu auch DIN-VDE-Taschenbuch 530
Dokumentation in der Elektrotechnik

– Darstellungsregeln).

DIN EN 61082-1

Dokumente der Elektrotechnik – Teil 1: Allgemeine Regeln (Mai 1995)

Diese Norm entha¨lt allgemeine Anforderungen die gu¨ltig fu¨r alle Unterlagenarten sind. Neben Klassi-
fizierung und Kurzdefinition der gebra¨uchlichen Unterlagenarten werden Basisaussagen bezu¨glich
Zweck, Struktur und Zusammenha¨ngen einer Dokumentation dargestellt.

In einem weiteren Abschnitt sind allgemeine Darstellungsregeln erfasst, wie Zeichenformat, Linien,
Beschriftung, wobei auf entsprechende ISO-Normen verwiesen wird. Letztere sind in einem Anhang
auszugsweise wiedergegeben.

Regeln zur Gestaltung von Schaltungsunterlagen in Bezug auf Beru¨cksichtigung der Richtung des In-
formationsflusses, der Anwendung von Symbolen und Verbindungslinien werden erga¨nzt um das
Aufzeigen der Mo¨glichkeit von Vereinfachungstechniken bei der zeichnerischen Darstellung.

19

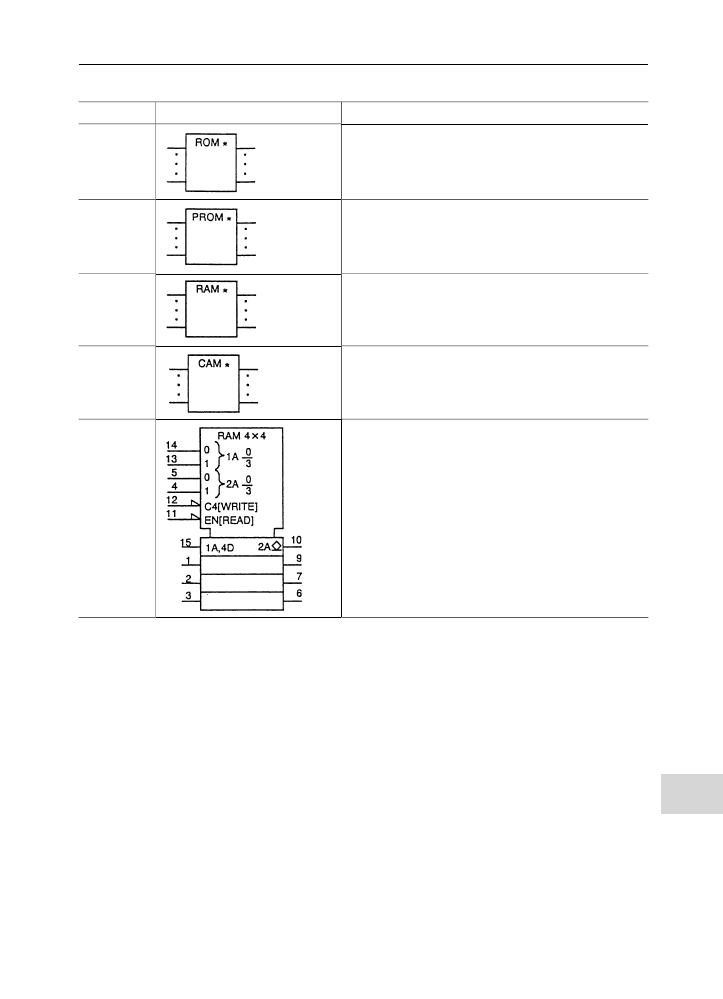

Tabelle 767.1

Speicher, Grundsymbole und Anwendungsbeispiel

Nr.

Symbol

Beschreibung

12-50-01

Nur-Lese-Speicher, allgemein

12-50-02

Programmierbarer Nur-Lese-Speicher, allgemein

12-50-03

Schreib-Lese-Speicher, allgemein

12-50-04

Assoziativspeicher, allgemein

12-51-06

Schreib-Lese-Speicher, 4

 4 bit, mit getrennten Schreib-

und Leseadressen (z. B. SN 74170)

19.1

Allgemeine Fachnormen fu¨r die Elektrotechnik

767

Tabelle 768.1

Ha¨ufig genutzte Dokumentenarten

Dokumentenart
(Verwendete Bezeichnung)

Beschreibung

Abschnitt in
IEC 61082-1

Mindestinformationsinhalt
(verbindlich)

Zusatzinformationen
(optional)

Blockschaltplan

bersichtsschalt-
plan, in dem vor-
wiegend Block-
symbole verwen-
det werden

7.2 bersichts-

schaltpla¨ne

Kabelplan

Anschlussplan,
der Informationen
u¨ber Kabel zwi-
schen unterschied-
lichen Objekten
entha¨lt

7.5 Anschluss-

pla¨ne

Identifikation der Kabel
und deren Zielen

Identifikation von
Leitern, sowie Kenn-
gro¨ßen, Kabelwegen
und Funktionen

Kabelliste

Liste mit Informa-
tionen zu Kabeln

9 Tabellen

Identifikation der Kabel

Identifikation der Lei-
ter, die Orte der Ka-
belenden und erfor-
derlichenfalls Kenn-
gro¨ßen, Kabelwegen
und Funktionen

Kabelwegezeichnung

Anordnungsplan,
in dem die Orte
von Kabelstollen,
-tra¨gern, -kana¨len,
Installationssyste-
men, Auflagen,
usw. gezeigt sind

8.3 Anordnungs-

pla¨ne

Identifikation der Kabel
und deren Ziele

Identifikation von
Bezugspunkten zur
Beschreibung von
Kabelwegen

Zu installierende oder
vorhandene Hilfsein-
richtungen zur Unter-
stu¨tzung der Kabel-
verlegung und zur
Befestigung

Kabeltabelle

Tabelle mit Infor-
mationen zu Ka-
beln

9 Tabellen

Identifikation der Kabel

Identifikation der Lei-
ter, die Orte der Ka-
belenden und erfor-
derlichenfalls Kenn-
gro¨ßen, Kabelwegen
und Funktionen

Erdungsschaltplan

Anschlussplan
eines Erdungs-
systems

7.5 Anschluss-

pla¨ne

Verbindung zu Erdungs-
elektroden und -Schienen,
sowie Erdungspunkte be-
deutender geerdeter Be-
triebsmittel

Orte, Maße und/oder
Kennzeichen, Verbin-
dungsstellen und
Informationen zum
Verlegen und Befesti-
gen von Leitern und
der Installation von
Elektroden

Erdungszeichnung

Anordnungsplan
eines Erdungs-
systems

8.3 Anordnungs-

pla¨ne

Orte von Erdungselektro-
den und -schienen, sowie
Erdungspunkte bedeuten-
der geerdeter Betriebsmit-
tel

Maße und/oder Kenn-
zeichen, Verbin-
dungsstellen und
Informationen zum
Verlegen und Befesti-
gen von Leitern und
der Installation von
Elektroden

Erdungsplan

Anordnungsplan
eines Erdungs-
systems

8.3 Anordnungs-

pla¨ne

Orte von Erdungselektro-
den und -schienen, sowie
Erdungspunkte bedeuten-
der geerdeter Betriebs-
mittel

Maße und/oder Kenn-
zeichen, Verbin-
dungsstellen sowie
Verlegungs- oder Ein-
triebstiefen von Lei-
tern und Elektroden

Fortsetzung s. na¨chste Seite

19

Elektrotechnik

768

19

Tabelle 768.1,

Fortsetzung

Dokumentenart
(Verwendete Bezeichnung)

Beschreibung

Abschnitt in
IEC 61082-1

Mindestinformationsinhalt
(verbindlich)

Zusatzinformationen
(optional)

Funktionsbaustein-Sprache
(FBS)
IEC 61131-3

Netzwerk, in dem
die Knoten Funk-
tionsbaustein-
Instanzen, grafisch
dargestellte Funk-
tionen (Prozedu-
ren), Variablen,
Literale und Mar-
ken sind

7.3 Funktions-

schaltpla¨ne

Funktionsplan

Funktionsschalt-
plan, der die Funk-
tionen und das
Verhalten eines
Steuerungssys-
tems beschreibt,
wobei Schritte
und berga¨nge
verwendet werden

7.3 Funktions-

schaltpla¨ne

Installationsschaltplan

Anschlussplan
zum Zwecke der
elektrischen Instal-
lation

7.5 Anschluss-

pla¨ne

Vereinfachte Umrisse oder
Symbole von Objekten
Hauptmaße von Objekten
Identifikation von Objekten
Absta¨nde

Referenzkennzeichen

Technische Daten

Installationszeichnung

Anordnungsplan
zum Zwecke der
elektrischen Instal-
lation

8.3 Anordnungs-

pla¨ne

Vereinfachte Umrisse oder
Symbole von Objekten
Hauptmaße von Objekten
Absta¨nde

Referenzkennzeichen

Technische Daten

Installationsplan

Plan, der die Orte
der Komponenten
einer Installation
zeigt

8.3 Anordnungs-

pla¨ne

Vereinfachte Umrisse oder
Symbole von Objekten
Hauptmaße von Objekten
Identifikation von Objekten
Absta¨nde

Referenzkennzeichen

Technische Daten

Anweisungsliste (AWL)
IEC 61131

–3

9 Tabellen

Verbindungsplan

Anschlussplan
zwischen unter-
schiedlichen Ein-
heiten

7.5 Anschluss-

pla¨ne

Referenzkennzeichen fu¨r
Leiter und Kabel
Leitungskennzeichen

Verbindungstabelle

Anschlusstabelle
zwischen unter-
schiedlichen Ein-
heiten

9.3 Anschluss-

tabellen

Referenzkennzeichen fu¨r
Leiter und Kabel
Leitungskennzeichen

Kontaktplan (KOP)
IEC 61131

7.3 Funktions-

schaltpla¨ne

Netzwerkkarte

Anschlussplan
eines Netzwerks,
dargestellt auf
einer Karte

7.5 Anschluss-

pla¨ne

Orte der Hauptkom-
ponenten (Stationen,
Masten, Sa¨ulen)

Leiterwege

Identifikation der
Ausru¨stung

Plan

Zeichnung, die
eine Draufsicht,
einen Ausschnitt
oder Schnitt zeigt.

8.2 Anforderungen

an Basisdoku-
mente

Fortsetzung s. na¨chste Seite

19.1

Allgemeine Fachnormen fu¨r die Elektrotechnik

769
