nungen, in denen es zwei oder mehr Richtungen und Signalflusses gibt, z. B. in Symbolen mit
einem Steuerblock oder einem Ausgangsblock oder mit der Abha¨ngigkeitsnotation.)

– Es gibt wenigstens eine Logik-Verbindung zwischen Elementen, deren gemeinsame Konturenlinie

senkrecht zur Richtung des Signalflusses verla¨uft (s. Bild 758.2).

– Jede Verbindung kann durch Kennzeichen auf einer oder auf beiden Seiten der gemeinsamen Kon-

turenlinie dargestellt werden. Wenn Unklarheiten u¨ber die Anzahl der Logik-Verbindungen entste-
hen ko¨nnen, kann das Symbol fu¨r eine interne Verbindung (s. Tab. 761.1) Symbol 12-08-01) verwen-
det werden (s. Bild 758.3).

– Wenn auf keiner Seite der gemeinsamen Konturenlinie Angaben gemacht werden, wird angenom-

men, dass nur eine einzige Logik-Verbindung existiert (s. Bild 758.1).

Abha¨ngigkeitsnotation

Die Art der Darstellung mit der in einem Graphischen Symbol angegeben wird wie die Funktion eines
Anschlusses die Funktionen anderer Anschlu¨sse steuert, d. h. in welcher Weise die Anschlu¨sse voneinan-
der abha¨ngen, nennt man Abha¨ngigkeitsnotation. Damit ist es mo¨glich, Logik-Beziehungen zwischen Ein-
und Ausga¨ngen eines Bausteins anzugeben, ohne dass im graphischen Symbol die entsprechenden Ele-
mente und Verbindungen graphisch dargestellt werden. Funktionsabla¨ufe innerhalb eines Bausteins, die
das allgemeine Funktionskennzeichen nur andeutet, werden durch die Abha¨ngigkeitsnotation pra¨zisiert.
In der Regel beschreibt die Abha¨ngigkeitsnotation die Beziehungen zwischen internen Logik-Zusta¨nden.

Steuerblock

Der Steuerblock darf in einer Anordnung von zusammengeho¨renden Elementen als Ort fu¨r Einga¨nge
oder Ausga¨nge verwendet werden, die mit mehr als einem oder mit keinem Element der Anordnung
verbunden sind. Solche Einga¨nge und Ausga¨nge sind, wenn no¨tig, zu kennzeichnen.

Ist ein am Steuerblock dargestellter Eingang ein steuernder
Eingang im Sinne der Abha¨ngigkeitsnotation, dann ist er
als Eingang nur mit jenen Elementen der Anordnung ver-
bunden, in denen seine Kennzahl erscheint. Ist ein am
Steuerblock dargestellter Eingang kein steuernder Eingang
im Sinne der Abha¨ngigkeitsnotation, dann ist er fu¨r alle
Elemente der Anordnung gemeinsamer Eingang oder er
steuert alle Elemente (s. Bild 758.4). Der Steuerblock wird
an einem Ende einer Anordnung zusammengeho¨render
Elemente plaziert.

Anmerkung:

Wenn nichts anderes angegeben, wird das Element,
das dem Steuerblock am na¨chsten liegt, als niedrigst-
wertiges Element angenommen.

Bild 758.1

Grundkonzept bei der Anwendung und Kombination von Konturen

Anmerkung:

Diese Regel gilt nicht notwendigerweise bei Anord-
nungen, in denen es zwei oder mehr Signalflussrich-
tungen gibt, wie zum Beispiel bei Symbolen mit
einem Steuerblock, einem Ausgangsblock oder mit
Abha¨ngigkeitsnotation.

Bild 758.2

Grundkonzept bei der Anwen-
dung

und

Kombination

von

Konturen

Bild 758.3

Grundkonzept bei der Anwen-
dung und Kombination von
Konturen

Jeder Asteriskus markiert den
Platz fu¨r ein Funktionskennzei-
chen

Bild 758.4

Grundkonzept bei der Anwendung von Steuerblo¨cken

19

Elektrotechnik

758

19

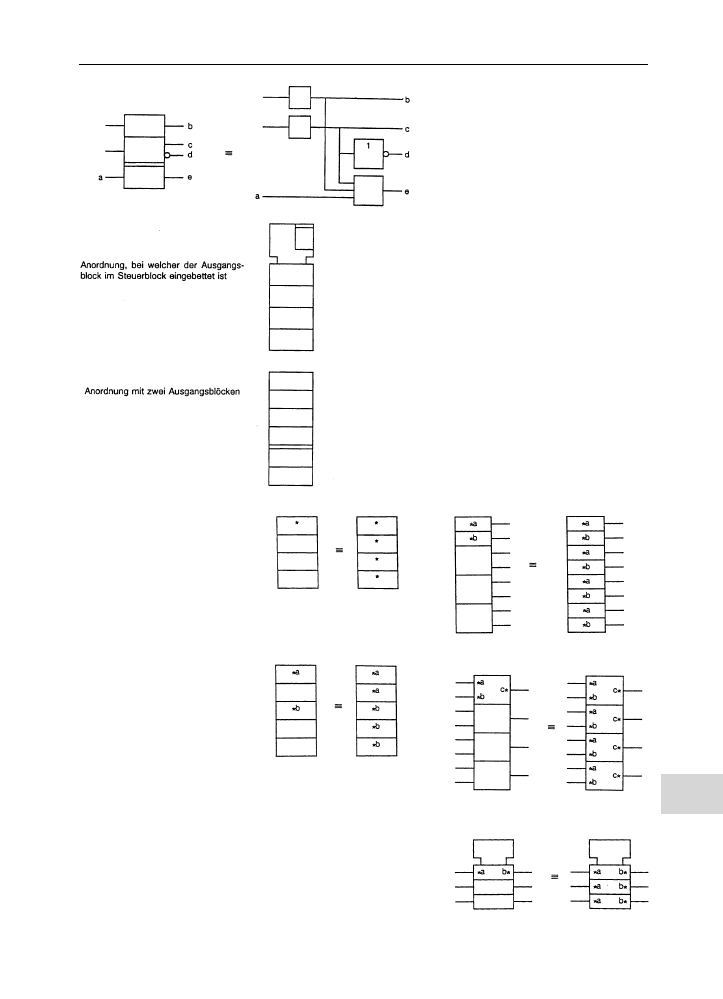

Bild 759.1

Grundkonzept

bei

der

Anwen-

dung von Ausgangsblo¨cken

a)

b)

c)

d)

e)

Bild 759.2

Darstellung der Vereinfachungsregeln fu¨r Kennzeichen

a) Gruppe von Elementen mit identischen Kennzeichen fu¨r die Grund-

funktion

b) Zwei aufeinander folgende Gruppen von Elementen
c) Zwei gemischte Gruppen von Elementen
d) Gruppen von Elementen mit identischen Kennzeichen der Ein- und

Ausga¨nge, ohne Steuerblock

e) Gruppe von Elementen mit gleichen Kennzeichen der Ein- und Aus-

ga¨nge, mit Steuerblock

19.1

Allgemeine Fachnormen fu¨r die Elektrotechnik

759

Ausgangsblock

Ein gemeinsamer, von allen Elementen der Anordnung abha¨ngiger Ausgaben kann als Ausgang eines
Ausgangsblocks dargestellt werden (s. Ausgang e Bild 759.1). Falls irgendein Element der Anordnung
mehr als einen Ausgang besitzt, darf der Ausgangsblock nur verwendet werden, wenn diese Ausga¨n-
ge immer identische interne Logik-Zusta¨nde haben.

Es gibt eine interne Verbindung von jedem Element zur Ausgangsblock, ohne dass diese dargestellt
wird. Zusa¨tzlich kann der Ausgangsblock noch andere Einga¨nge besitzen. Diese mu¨ssen explizit dar-
gestellt werden (s. Bild 759.1). Die Funktion des Ausgangsblocks muss angegeben werden.

Jeder Eingang eines Ausgangsblocks, der mit einem Ausgang eines Elementes der Anordnung ver-
bunden ist, hat den gleichen internen Logik-Zustand wie dieser Ausgang.

Ein Ausgangsblock wird dargestellt:

– innerhalb des Steuerblockes (s. Bild 759.1)
– oder am Ende der Anordnung, gegenu¨ber dem Steuerblock, sofern einer vorhanden ist (s. Bild 759.1).

Sollen in einer Anordnung mehrere Ausgangsblo¨cke dargestellt werden, braucht die Doppellinie nur
in einem gezeichnet zu werden (s. Bild 759.1).

Vereinfachungsregeln fu¨r Kennzeichen

Bei der Darstellung einer Anordnung von Elementen mit gleichen Kennzeichen genu¨gt es, die Sym-
bole innerhalb der Kontur nur im ersten Element anzugeben, vorausgesetzt, dass keine Unklarheit
entsteht (s. Bild 759.1 a) und b), d) und e)). In gleicher Weise genu¨gt es, in einer Anordnung von glei-
chen, unterteilten Elementen nur das erste vollsta¨ndig darzustellen und die anderen durch eine leere
Kontur (s. Bild 759.1 c)). Es wird angenommen, dass die Kennzahlen von steuernden Einga¨ngen bzw.

Tabelle 760.1

Beispiele fu¨r Kennzeichen an Ein- und Ausga¨ngen

Nr.

Symbol

Beschreibung

12-07-01

Negation, gezeigt an einem Eingang

12-07-02

Negation, gezeigt an einem Ausgang

Der interne 1-Zustand korrespondiert mit dem externen 0-Zustand.

Anmerkung:

Die Anschlusslinie darf den Kreis schneiden.

12-07-03

Logik-Polarita¨t, gezeigt an einem Eingang
Polarita¨tsindikator, gezeigt an einem Eingang

12-07-04

Logik-Polarita¨t, gezeigt an einem Ausgang
Polarita¨tsindikator, gezeigt an einem Ausgang

12-07-05

Logik-Polarit ¨at,
Polarit ¨atsindikator



gezeigt an einem Eingang bei
Signalfluss von rechts nach links

12-07-06

Logik-Polarit ¨at,
Polarit ¨atsindikator



gezeigt an einem Ausgang bei
Signalfluss von rechts nach links

Der interne 1-Zustand korrespondiert mit dem L-Pegel an der Anschlusslinie.

12-07-07

Dynamischer Eingang

Der (flu¨chtige) interne 1-Zustand korrespondiert mit dem
bergang vom
externen 0-Zustand zum externen 1-Zustand. In allen anderen Fa¨llen ist
der interne Logik-Zustand 0.

In Schaltpla¨nen, in denen das Symbol Logik-Polarita¨t verwendet ist, korres-
pondiert der (flu¨chtige) interne 1-Zustand mit dem
bergang vom L- zum
H-Pegel an der Anschlusslinie. In allen anderen Fa¨llen ist der interne Lo-
gik-Zustand 0.

12-07-08

Dynamischer Eingang mit Negation

Der (flu¨chtige) interne 1-Zustand korrespondiert mit dem
bergang vom
externen 1-Zustand zum externen 0-Zustand. In allen anderen Fa¨llen ist
der interne Logik-Zustand 0.

19

Elektrotechnik

760

Ausga¨ngen im Sinne der Abha¨ngigkeitsnotation und von Einga¨ngen bzw. Ausga¨ngen, die von diesen
gesteuert werden, sich in den einzelnen Elementen der Anordnung voneinander unterscheiden. Siehe
auch die Vereinfachungen, die sich aus dem Gebrauch der Abha¨ngkeitsnotation ergeben.

Funktionskennzeichen an Ein- und Ausga¨ngen und anderen Verbindungen

Negation, Logik-Polarita¨t und dynamischer Eingang. Die Symbole legen die Beziehungen zwischen
internen Logik-Zusta¨nden und externen Logik-Zusta¨nden oder Pegeln fest.

Ist keines der Symbole an einem Eingang oder Ausgang angegeben, wird angenommen, dass der
interne Logik-Zustand 1 korrespondiert mit

– dem externen Logik-Zustand 1, wenn im Schaltplan das Symbol fu¨r die Logik-Polarita¨t verwendet

wird, oder

– dem Logik-H-Pegel, wenn im Schaltplan das Symbol fu¨r die Logik-Polarita¨t verwendet wird.

In letzterem Schaltplan existieren keine externen Logik-Zusta¨nde.
 Die Symbole fu¨r Negation und Logik-Polarita¨t du¨rfen nicht in ein und demselben Schaltplan zusam-

men verwendet werden. Ausgenommen ist die Darstellung interner Verbindungen mit Negation bei
Schaltpla¨nen, in denen das Symbol fu¨r Logik-Polarita¨t verwendet wird; s. Normen der Reihe
DIN EN 61082.

 In Deutschland wird in der Regel anstelle des Systems der direkten Angabe der Logik-Polarita¨t (z. B.

Symbole 12-07-04 in Tab. 760.1) das Symbol der Negation (Symbol 12-07-01 in Tab. 760.1) zusam-
men mit einer einheitlichen Logik-Vereinbarung (positive Logik) angewendet werden.

Interne Verbindungen

Hierzu werden Kennzeichen gezeigt, welche die Beziehung zwischen internen Logik-Zusta¨nden an
internen Verbindungen angeben.

Eine interne Verbindung ist eine Verbindung innerhalb eines Logik-Elements. Die Darstellung einer
solchen Verbindung dient dazu, die logische Beziehung zwischen Elementen zu zeigen, deren Kontu-
ren kombiniert sind. In vielen Anwendungen werden die Kennzeichen auch dazu benutzt, um die
Funktion komplexer Elemente zu zeigen. In solchen Fa¨llen sollte die Abha¨ngigkeitsnotation ange-
wandt werden, um die Wirkungen irgendwelcher interner Ein- oder Ausga¨nge zu definieren.

Kennzeichen innerhalb der Kontur

Haben mehrere Einga¨nge das gleiche Funktionskennzeichen, stehen sie in einer ODER-Beziehung zu-
einander, außer bei Schwellwert- und Erweiterungseinga¨ngen, deren Beziehungen in geeigneter Wei-
se angegeben werden sollten (z. B. Symbol 12-09.02 in Tab. 762.1).

Bei den Beschreibungen der Symbole 12-09-13 bis 12-09-22 (Beispiele s. Tab. 762.1) ist zu beachten,
dass es sich hierbei nicht um dynamische Einga¨nge handelt. Der interne Logik-Zustand dieser Einga¨n-
ge, der durch den externen Logik-Zustand oder -Pegel bestimmt wird, kann mo¨glicherweise durch die
Wirkung anderer Einga¨nge vera¨ndert werden (z. B. durch Cm-Einga¨nge). Haben Einga¨nge, die mit ei-

19

Tabelle 761.1

Beispiele fu¨r Interne Verbindungen

Nr.

Symbol

Beschreibung

12-08-01

12-08-01A

Interne Verbindung

Das Symbol 12-08-01A darf angewendet werden, wenn dadurch keine Un-
klarheit bezu¨glich der Anzahl der Logik-Verbindungen verursacht wird.

Der interne 1-Zustand [0-Zustand] des Eingangs des rechten Elements kor-
respondiert mit dem internen 1-Zustand [0-Zustand] des Ausgangs des lin-
ken Elements.

Bei Signalfluss von rechts nach links du¨rfen diese Symbole nur dann an-
gewendet werden, wenn die Signalflussrichtung offensichtlich ist. Andern-
falls muss das Symbol 12-08-08 (s. Norm) angewendet werden.

12-08-03

Interne Verbindung mit dynamischer Wirkung

Der (flu¨chtige) interne 1-Zustand des Eingangs des rechten Elements
korrespondiert mit dem
bergang vom internen 0-Zustand zum internen
1-Zustand des Ausgangs des linken Elements. In allen anderen Fa¨llen ist
der interne Logik-Zustand am Eingang des rechten Elements 0.
