Tabelle 750.1

Kennzeichen fu¨r Schaltungsarten von Wicklungen

Nr.

Form

Beschreibung

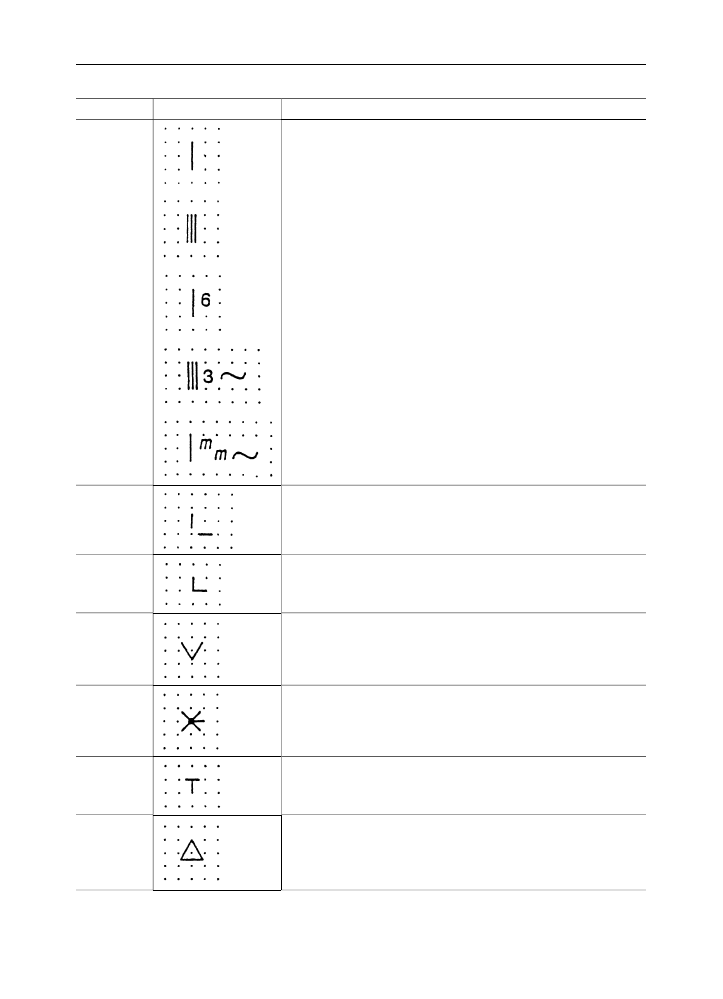

06-01-01

06-01-02

06-01-03

06-01-04

06-01-05

Eine Wicklung

1. Die Anzahl der Wicklungen sollte angegeben sein

– entweder durch die Zahl der Linien

– oder durch eine hinzugefu¨gte Zahl.

Beispiele:

Drei getrennte Wicklungen

Sechs getrennte Wicklungen

2. Das Schaltzeichen 06-01-01 darf auch angewendet werden, um Wicklun-
gen darzustellen, die außerhalb auf verschiedene Arten verbunden werden
ko¨nnen.

Beispiele:

Drei getrennte Wicklungen, Dreiphasen-System

m getrennte Wicklungen, m-Phasensystem

06-01-06

Zwei getrennte Wicklungen, Vierleitersystem

06-02-01

Zweiphasenwicklung, L-Schaltung

06-02-02

Dreiphasenwicklung, V-Schaltung (60



)

06-02-03

Vierphasenwicklung, Neutralleiter herausgefu¨hrt

06-02-04

Dreiphasenwicklung, T-Schaltung

06-02-05

Dreiphasenwicklung, Dreieckschaltung

Dieses Schaltzeichen darf zur Darstellung einer Mehrphasen-
Polygonschaltung angewendet werden, wenn eine Ziffer die Anzahl
der Phasen angibt.

Fortsetzung s. na¨chste Seite

19

Elektrotechnik

750

19

Tabelle 750.1,

Fortsetzung

Nr.

Form

Beschreibung

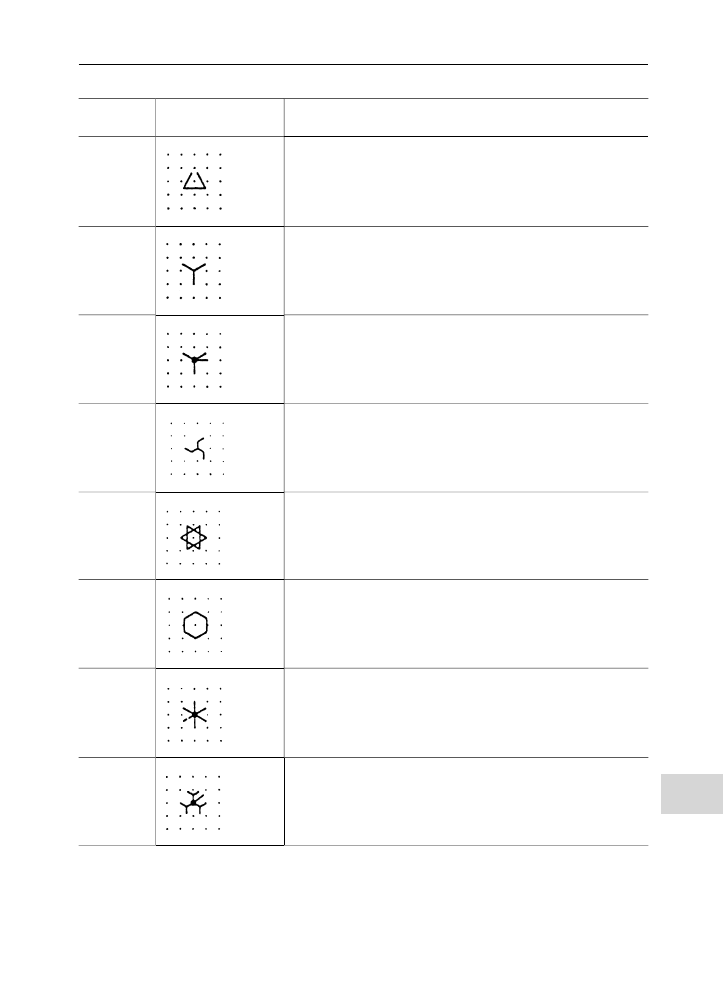

06-02-06

Dreiphasenwicklung, offene Dreieckschaltung

06-02-07

Dreiphasenwicklung, Sternschaltung

Dieses Schaltzeichen darf zur Darstellung einer Mehrphasen-
Sternschaltung angewendet werden, wenn eine Ziffer die Anzahl
der Phasen angibt.

06-02-08

Dreiphasenwicklung, Sternschaltung, Neutralleiter herausgefu¨hrt

06-02-09

Dreiphasenwicklung, Zickzackschaltung

06-02-10

Sechsphasenwicklung, Doppeldreieckschaltung

06-02-11

Sechsphasenwicklung, Polygonschaltung

06-02-12

Sechsphasenwicklung, Sternschaltung

06-02-13

Sechsphasenwicklung, Gabelschaltung, Neutralleiter herausgefu¨hrt

19.1

Allgemeine Fachnormen fu¨r die Elektrotechnik

751

Tabelle 752.1

Symbole fu¨r Leiter und Verbinder, Netze und Elektroinstallationen

Nr.

Form

Beschreibung

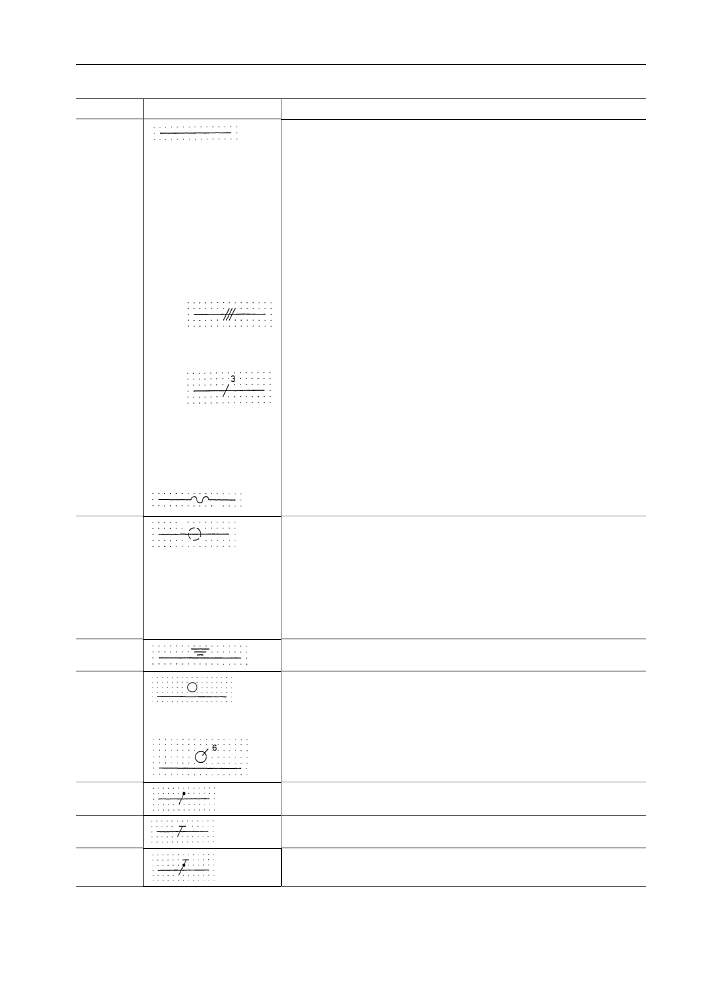

03-01-01

03-01-02

03-01-03

03-01-06

Form 1

Form 2

Verbindungen
Gruppe von Verbindungen

Beispiele:

– Leiter

– Kabel

– Leitung

–
bertragungsweg

Stellt eine einzelne Linie eine Gruppe von Leitern dar, darf die Anzahl der
Leiter durch kurze Schra¨gstriche oder durch eine kurze schra¨ge Linie mit
einer Zahl angezeigt werden.

Die La¨nge des Symbols darf dem Lay-out des Diagramms angepasst wer-
den.

Beispiele:
Drei Verbindungen

Zusatzinformationen du¨rfen wie folgt angebracht werden:

– Stromart

– Netzart

– Frequenz

– Spannung

– Anzahl der Leiter

– Querschnitt einzelner Leiter

– chemisches Symbol des Leitermaterials

Der Anzahl der Leiter folgt ein „x“ und dann der Querschnitt.
Bei unterschiedlichen Leiterquerschnitten sollten die Angaben durch ein
Pluszeichen „

þ“ getrennt werden.

Verbindung, bewegbar

03-01-07

Leiter, geschirmt

Die Darstellung 03-01-10 (s. Norm) darf angewendet werden, wenn sich
mehrere Leiter in dem selben Schirm oder Kabel befinden, oder wenn sie
verdrillt sind. Allerdings sind die Symbole fu¨r diese Leiter mit denen ande-
rer Verbindungen vermischt.

Das Symbol fu¨r Kabel, Schirm oder Verdrillung wird oben, unten oder ne-
ben der vermischten Gruppe von Leitersymbolen dargestellt. Das Symbol
muss u¨ber eine leitende Linie mit den Darstellungen der Leiter innerhalb
des Schirmes, Kabels oder Verdrillung verbunden sein.

11-03-01

Leiter im Erdreich
Erdkabel

11-03-04

11-03-05

Leiter in einem Kabelkanal
Leiter in einer Trasse

Zusa¨tzliche Angaben du¨rfen u¨ber der Linie, welche die Kabelkanalfu¨hrung
darstellt, angegeben werden, zum Beispiel die Zahl der Kana¨le.

Beispiel:
Leiter in einem sechsfachen Kabelkanal.

11-11-01

Neutralleiter (N)
Mittelleiter (M)

11-11-02

Schutzleiter (PE)

11-11-03

Neutralleiter mit Schutzfunktion (PEN)

Fortsetzung s. na¨chste Seite

19

Elektrotechnik

752

19

Tabelle 752.1,

Fortsetzung

Nr.

Form

Beschreibung

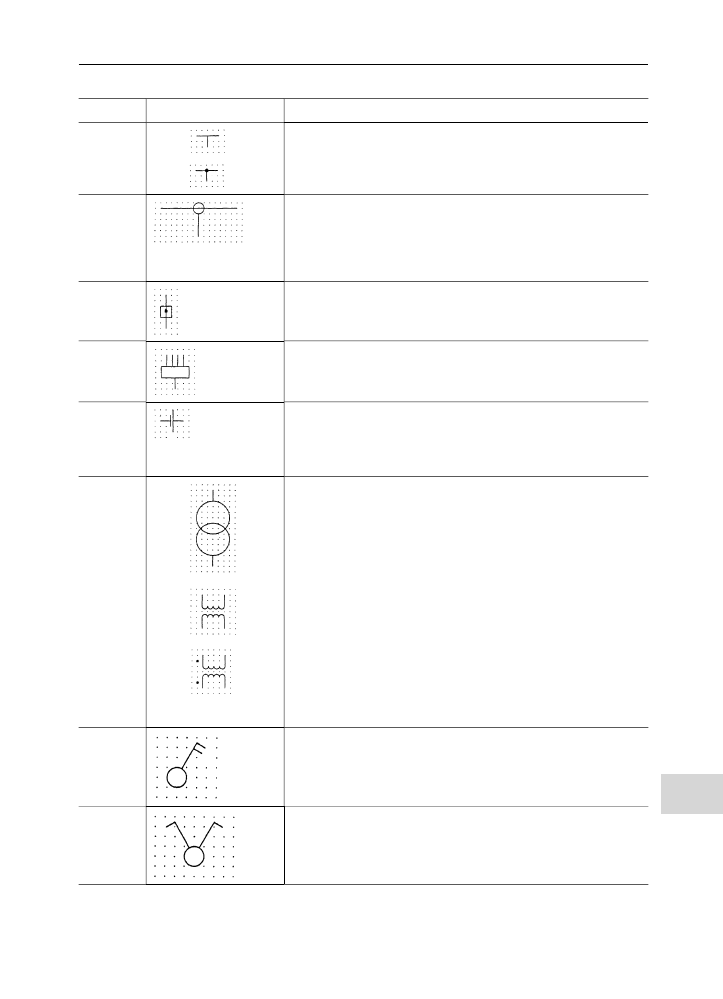

03-02-04

03-02-05

Form 1

Form 2

T-Verbindung

Das Symbol 03-02-04 ist mit dem Kreuzungs-, Verbindungspunkt gezeigt.

11-08-01

Abzweigdose

Das Schaltzeichen zeigt einen einzigen Abzweig von einem Leiter.
1. Die Linie innnerhalb des Kreises darf durch eine Bezeichnung

ersetzt werden.

2. Die Linie, welche den abzweigenden Leiter darstellt, darf weggelassen

werden, wenn dadurch keine Unklarheit verursacht wird.

11-12-06

Hausanschlusskasten

Das Schaltzeichen ist mit Anschlu¨ssen dargestellt.

11-12-07

Verteiler

Das Schaltzeichen ist mit fu¨nf Anschlu¨ssen dargestellt.

06-15-01

Prima¨rzelle, -element
Sekunda¨rzelle, -element
Batterie von Prima¨r- oder Sekunda¨rzellen, Akkumulator

Die la¨ngere Linie kennzeichnet den positiven Pol,
die ku¨rzere den negativen.

06-09-01

06-09-02

06-09-03

Form 1

Form 2

Form 2

Transformator mit zwei Wicklungen

In Form 2 du¨rfen gleiche Phasenlagen gekennzeichnet werden.

Beispiel:

Transformator mit zwei Wicklungen, dargestellt mit Kennzeichnung
gleicher Phasenlagen.

An den gekennzeichneten Enden der Wicklung gleichzeitig eintretende
Stro¨me erzeugen Magnetflu¨sse in gleicher Richtung.

11-14-04

Schalter, zweipolig

11-14-05

Serienschalter, einpolig, zum Beispiel fu¨r mehrere Helligkeitsstufen

Fortsetzung s. na¨chste Seite
