DIN-Normen - Teil 94





– Speicher- und Druckbeha¨lter;
– Aufzu¨ge, Fahrtreppen und Fo¨rderba¨nder.

Die vereinfachte Angabe von Sta¨ben und Profilen besteht aus der entsprechenden ISO-Bezeichnung
und

– bei Erfordernis – der La¨nge der Sta¨be oder Profile, die durch einen Mittestrich voneinander

getrennt werden. Diese Bezeichnung gilt auch fu¨r das Ausfu¨llen von Stu¨cklisten (s. DIN 6771-2).

Sta¨be und Profile werden umfassend im Abschn. 8 Werkstoffe behandelt.

Beispiel

Die vereinfachte Angabe eines gleichschenkligen Winkelprofils nach ISO 657-1 mit den Ab-
messungen 50 mm

 50 mm  4 mm und einer Profilla¨nge von 1000 mm:

Winkelprofil ISO 657-1 – 50

 50  4 – 1000.

Wenn in Internationalen oder anderen Normen keine Bezeichnung festgelegt ist, wird die Bezeich-
nung aus dem grafischen Symbol nach Tab. 389.1 (fu¨r Sta¨be) und 390.1 (fu¨r Profile) sowie den erfor-
derlichen Maßen gebildet.

9

Tabelle 389.1

Grafische Symbole fu¨r Halbzeug

Benennung der Sta¨be

Maße

Bezeichnung

Grafisches Symbol

Erforderliche Maße

Rundstab

Rohr

d

d

 t

Quadratischer Stab

Rohr mit quadratischem
Querschnitt

b

b

 t

Flachstab

Rohr mit rechteckigem
Querschnitt

b

 h

b

 h  t

Sechskantstab

Rohr mit sechseckigem
Querschnitt

s

s

 t

Fortsetzung s. na¨chste Seite

9.8

Vereinfachte Darstellungen, grafische Symbole, grafische Darstellungen

389

Die Bezeichnung wird in der Na¨he des entsprechenden Stabes oder Profiles angeordnet (Bild 391.1).
Grafische Symbole der Profile sollten so angeordnet werden, dass sie die Lage der Profile beim Zu-
sammenbau widerspiegeln.

Zusammengebaute Tragwerke von Metallbau-Konstruktionen ko¨nnen schematisch mit breiten Voll-
linien an der Stelle der Schwerlinien der Elemente dargestellt werden. In diesem Fall mu¨ssen die
Absta¨nde zwischen den Schnittpunkten der Schwerlinien direkt an den Darstellungen der Elemente
eingetragen werden (Bild 391.2). Geschlossene Maßketten du¨rfen angegeben werden. Wenn sich
dadurch die Toleranzen summieren, muss ein Ausgleich u¨ber eines der Maße geschaffen wer-
den.

Tabelle 389.1,

Fortsetzung

Benennung der Sta¨be

Maße

Bezeichnung

Grafisches Symbol

Erforderliche Maße

Dreikantstab

b

Halbrundstab

b

 h

Tabelle 390.1

Grafische Symbole fu¨r Profile

Benennung der Profile

Bezeichnung

Grafisches Symbol

Kurzzeichen

Winkelprofil

L

T-Profil

T

I-Profil

I

H-Profil

H

U-Profil

U

Z-Profil

Z

Schienen-Profil

Wulstwinkel-Profil

Wulstflach-Profil

9

Technische Produktdokumentation und Technisches Zeichnen

390

DIN ISO 5845-1

Technische Zeichnungen – Vereinfachte Darstellung von Verbindungselementen fu¨r
den Zusammenbau (ISO 5845-1:1995) (Apr 1997)

Zur Darstellung von Lo¨chern, Schrauben und Nieten in der Zeichenebene senkrecht zu ihrer Achse
ist die symbolische Darstellung mit breiten Volllinien anzuwenden. Die Lage des Verbindungselemen-
tes wird durch ein Mittenkreuz dargestellt. Zusa¨tzliche Informationen sind nach Tab. 392.1 anzugeben.
Fu¨r eine Darstellung der Elemente parallel zur Zeichenebene s. Tab. 392.2 und 392.3. Zur Unter-
scheidung von Schrauben und Nieten von Lo¨chern muss die genaue Bezeichnung der Lo¨cher oder
Verbindungselemente nach der jeweiligen Norm angegeben werden. Beispiel: Die Bezeichnung eines
Loches ist

1 13, einer Schraube mit metrischem Gewinde M12  50, eines Nietes dagegen

1 12  50.

9

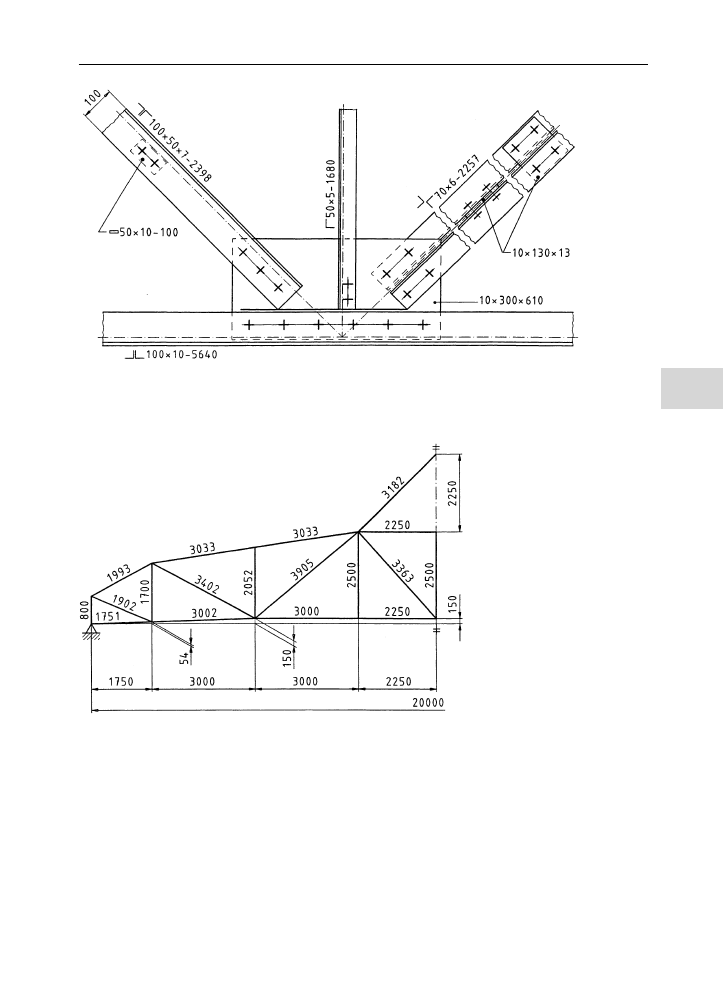

Bild 391.1

Bezeichnung von Profilen und Blechen in der Darstellung

Bild 391.2

Vereinfachte Darstellung und Maßeintragung einer Metallbaukonstruktion

9.8

Vereinfachte Darstellungen, grafische Symbole, grafische Darstellungen

391

Tabelle 392.1

Symbolische Darstellung von Lo¨chern sowie von in die Lo¨cher passenden Schrauben und Nieten senk-
recht zur Zeichenebene

Loch

1

) und

Loch

Schraube oder Niet

ohne Senkung

Senkung

auf der Vorderseite

Senkung

auf der Ru¨ckseite

Senkung

auf beiden Seiten

in der Werkstatt gebohrt
und eingebaut

in der Werkstatt gebohrt
und auf der Baustelle
eingebaut

auf der Baustelle gebohrt
und eingebaut

1

) Zur Unterscheidung von Schrauben und Nieten von Lo¨chern, muss die genaue Bezeichnung der Lo¨cher oder Verbin-

dungselemente nach der jeweiligen Internationalen Norm angegeben werden.

Tabelle 392.2

Symbolische Darstellung von Lo¨chern parallel zur Zeichenebene

Loch

Loch

ohne Senkung

Senkung auf einer Seite

Senkung auf beiden Seiten

in der Werkstatt gebohrt

auf der Baustelle gebohrt

Tabelle 392.3

Symbolische Darstellung von in die Lo¨cher passenden Schrauben und Nieten

Schraube oder Niet

1

)

Loch

ohne Senkung

Senkung

auf einer Seite

Senkung

auf beiden Seiten

Schraube mit Lage-

angabe der Mutter

in der Werkstatt
eingebaut

auf der Baustelle
eingebaut

Fortsetzung und Fußnote s. na¨chste Seite

9

Technische Produktdokumentation und Technisches Zeichnen

392
