Метран. Расходомеры, преобразователи, счетчики - часть 87
349

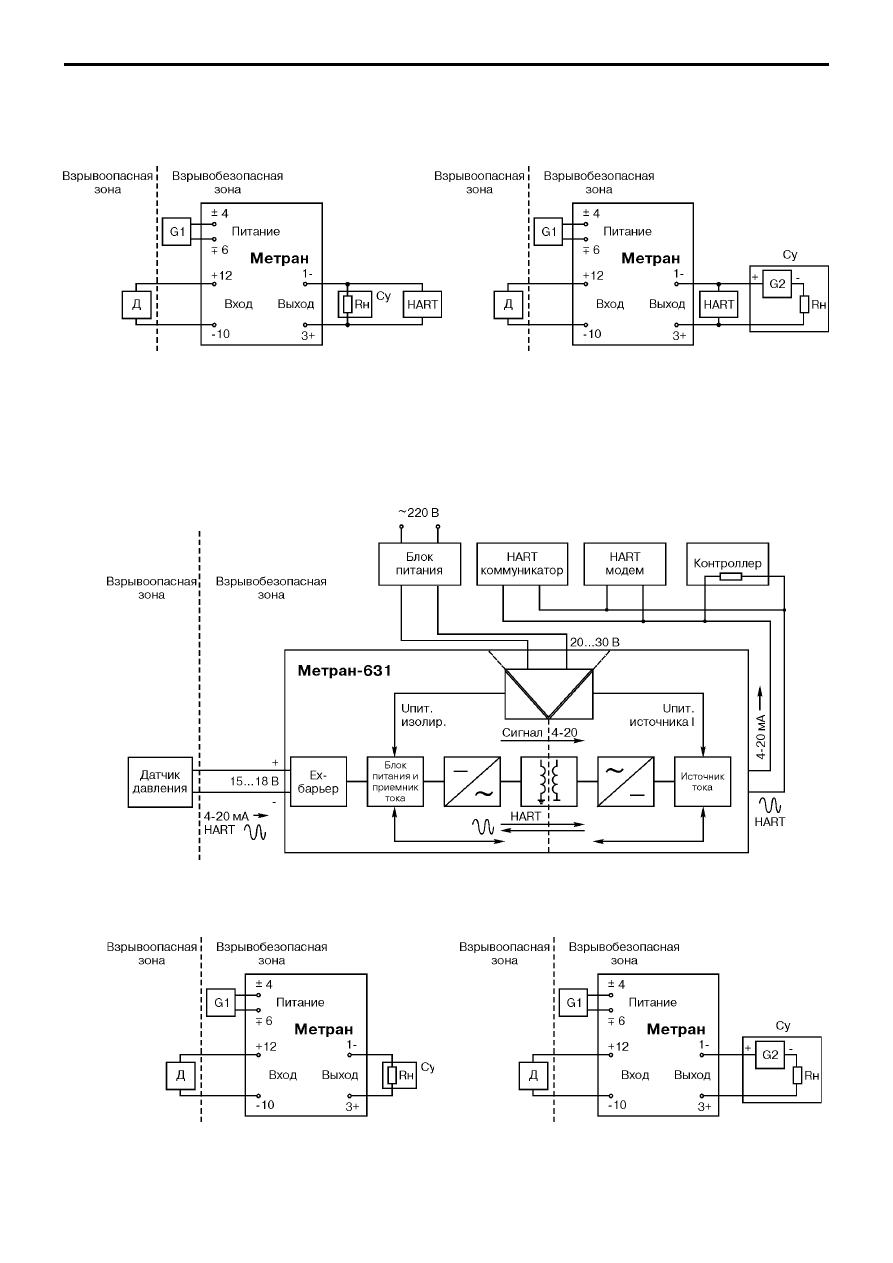

Метран631Изобар, Метран632Изобар
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
z По количеству входных каналов барьеры являются
одноканальными
z Допускаемая основная погрешность барьеров при передаче
аналоговых сигналов не превышает:
±0,05% при температурах от 10°С до 40°С $
для Метран$631$ Изобар$005;
±0,1% при температурах от 10°С до 40°С $
для Метран$631$ Изобар$010;
±0,1% при температуре (23±2)°C $
для Метран$632$Изобар
z Дополнительная температурная погрешность за пределами
вышеуказанных диапазонов не превышает половины основной
погрешности на каждые 10°С
z Барьеры защищены от короткого замыкания внутри прибора
предохранителем по входу питания, ток при этом ограничен на
уровне 200 мА
z Входной ток со стороны датчика и выходной ток в систему
управления внутренне ограничены на уровне 23$30 мА
z Электромагнитная совместимость соответствует группе
исполнения III, критерия А по ГОСТ Р 50746$2000 $ для Метран$
631$Изобар и ГОСТ Р 51522$99 для оборудования класса А $
для Метран$632$Изобар
z Коэффициент передачи HART$сигнала барьеров Метран$631$
Изобар для обоих направлений на частотах 1200$2200 Гц равен
1±0,1. Полоса пропускания канала передачи 500$10000 Гц
z Электрическая изоляции между входом и выходом, а так же
между входом и питанием 1500 В переменного тока.
Электрическая изоляция между питанием и выходом 500 В
переменного тока
z Барьер обеспечивает напряжение питания датчика не ниже
15 В при токе 20 мА, не выше 19 В при токе 4 мА. Амплитуда
пульсаций не более 10 мВ
z Предельные значения тока с нормированием погрешности
передаточной характеристики $ 0 мА и 22 мА
z В режиме активного источника тока сопротивление нагрузки
в безопасной зоне не более 600 Ом
z Время срабатывания (изменение выходного сигнала на 90%
при входном ступенчатом воздействии) $ не более 50 мс

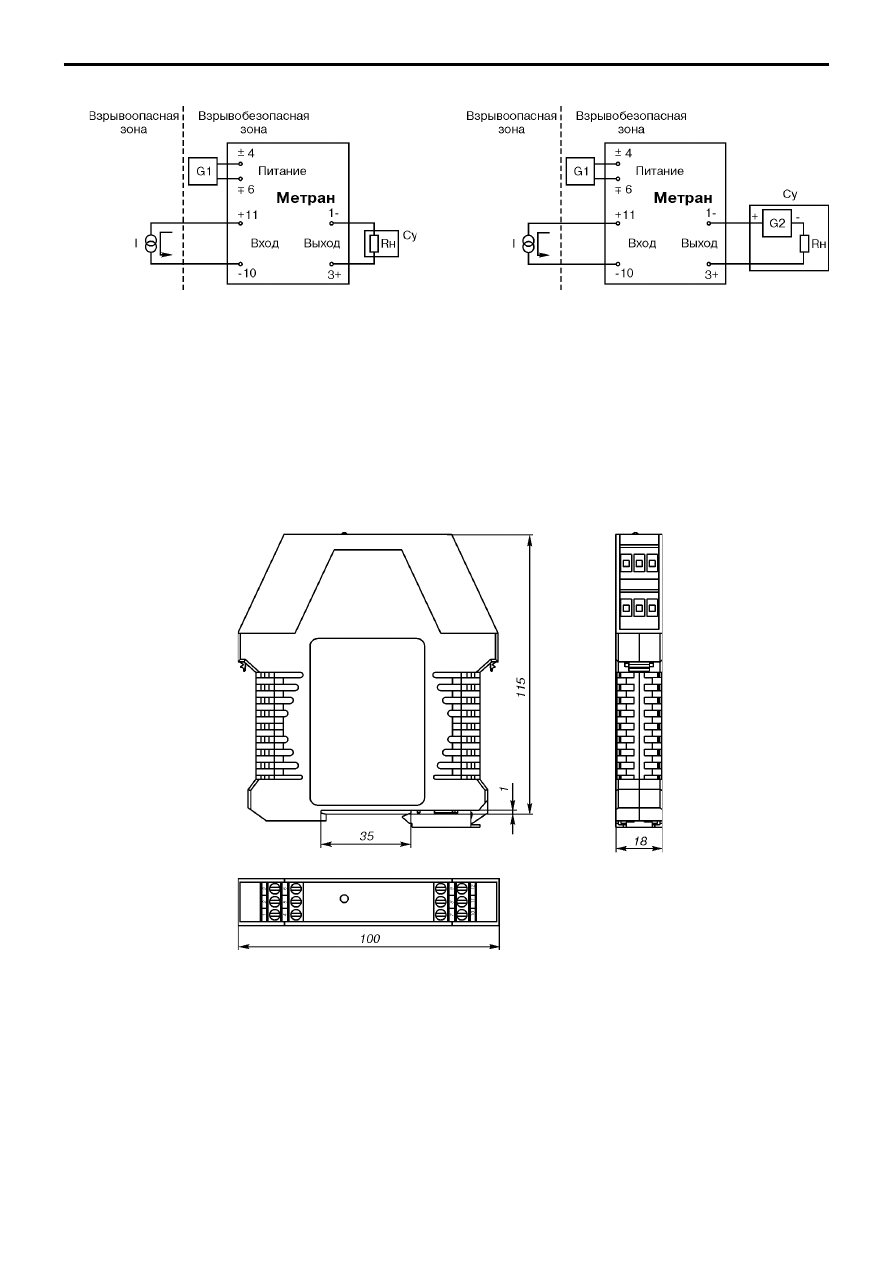

z Способ монтажа на рейке DIN
z Масса не более 0,15 кг
ПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ БАРЬЕРОВ
z Напряжение питания от 20 до 30 В постоянного тока.
Допускается напряжение прямой и обратной полярности.
z Рекомендуемый источик питания Метран$601Б одновременно
обеспечивает питание до 8 барьеров серии Метран$630$Изобар
z Потребляемая мощность не превышает 3 ВА
z Для группового подключения барьеров к блоку питания
Метран$601Б (или другому) рекомендуется использовать
провод$шину питания барьеров (ПШПБ) со специальными
наконечниками под клеммники, поставляемый по отдельному
заказу, при этом в заказе достаточно указать количество
приборов, подключаемых к шине питания барьеров, равное
суммарному количеству барьеров и блоков питания (БП) для
них. Цельный провод$шину с указанным количеством контактов
потребитель может разрезать на участки по числу барьеров,
подключаемых к одному БП. В указанном примере записи при
заказе провод ПШПБ $ 17 может быть применен для
конфигурации (8 барьеров+1 БП) + (7 барьеров + 1 БП).
ВЗРЫВОЗАЩИЩЕННОСТЬ
Маркировка взрывозащиты: [Exia]IIC.
Предельные электрические параметры искробезо$
пасной электрической цепи барьеров по ГОСТ Р 51330.10$99:
$ максимальное выходное напряжение, которое может быть
приложено к искроопасным клеммам барьера (в аварийной
ситуации) без нарушения искробезопасности Um
≤ 36 В;
$ максимальное выходное напряжение искробезопасной цепи
U
0
≤ 24 В;
$ максимальный выходной ток искробезопасной цепи
I
0
≤ 45 мА для Метран$631$Изобар,
I
0
≤ 90 мА для Метран$632$Изобар;
$ максимальная выходная мощность искробезопасной цепи
P
0
≤ 0,65 Вт;
$ максимальная внешняя емкость C
0
≤ 0,08 мкФ;
$ максимальная внешняя индуктивность L
0
≤ 3,5 мГн.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Барьеры по устойчивости к климатическим
воздействиям соответствуют исполнению УХЛ категории 3.1 по
ГОСТ15150 (группы исполнения В4 по ГОСТ 12997), но для
работы при температуре окружающей среды от $20 до 70°С.
По защищенности от воздействия окружающей среды
барьеры соответствуют исполнению IP20 по ГОСТ 14254.
НАДЕЖНОСТЬ
Наработка на отказ $ 50000 ч.
Средний срок службы $ 12 лет.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации $ 18 месяцев с
момента ввода барьера в эксплуатацию.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Метран631Изобар 005 ГП
1. Тип барьера.
2. Код основной погрешности барьера:
005 для ±0,05%,
010 для ±0,1%.
3. Тип приемки ГП $ Госповерка (при необходимости).
Метран632Изобар ГП
1
2
3
1
2
1. Тип барьера.
2. Тип приемки ГП $ Госповерка (при необходимости).
1
2
ПШПБ17
1. Провод$шина питания барьеров.
2. Количество приборов, подключаемых к шине питания
барьеров, равное суммарному количеству барьеров и блоков
питания для них в заказе.
Провод$шина питания барьеров поставляется парами
(для плюса и минуса питания) и заказывается отдельно как
опция.
