Метран611

341

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

z По количеству каналов $ одноканальные

z Напряжение питания блока  (220     ) В, (50±1) Гц

z Выходное напряжение 24 или 36 В

z Диапазон изменения входного сигнала 0$5, 4$20 мА (по заказу 0$20 мА)

z Диапазон изменения выходного сигнала 0$5, 4$20 мА (по заказу 0$20 мА)

z



Предел допускаемой основной погрешности преобразования в % от диапазона изменения выходного сигнала:

±2,0 %

при изменении входного сигнала в пределах от 0 до 5%;

±0,15% (±0,25%)

при изменении входного сигнала в пределах от 5 до 100%

z



Изменение значения выходного сигнала, вызванное изменением температуры окружающей среды в пределах от минус 10 до

60°С, не более предела основной допускаемой погрешности на каждые 10°С

z



Изменение значения выходного сигнала в % от диапазона изменения выходного сигнала, не более:

±0,1% при изменении напряжения питания в пределах (220     ) В;
±0,2% при воздействии вибрации

z



Изменение значения напряжения источника питания при номинальном токе нагрузки, не более:

±0,1% при изменении напряжения питания в пределах (220     ) В;
±0,1% на каждые 10°С при изменении температуры окружающего воздуха от минус 10 до 60°С

z



Сопротивление нагрузки для выходного сигнала:

2,5 кОм  для выходного сигнала 0$5 мА;
1,0 кОм  для выходного сигнала 4$20, 0$20 мА

z



Сопротивление кабелей линии связи блока с датчиком не более 100 Ом

z



Потребляемая мощность не более 5 ВА

z



Способ монтажа:

щитовой $ для Метран$611$01;
на шине DIN $ для Метран$611$DIN

z



Масса не более 0,5 кг

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Конструктивно блок состоит из корпуса и печатной платы с электроэлементами. На передней панели расположен

светодиодный индикатор.

Источник питания обеспечивает на выходе стабилизированное постоянное напряжение 24 или 36В и имеет защиту от

перегрузок и короткого замыкания.

Блок автоматически возвращается в нормальный режим при устранении причин аварии.
Входной токовый сигнал 0$5, 4$20 или 0$20 мА преобразуется в напряжение и поступает на схему корнеизвлечения, которая

обеспечивает на выходе сигнал, пропорциональный корню квадратному из входного сигнала. Далее сигнал фильтруется ФНЧ и
преобразуется в ток 0$5, 4$20 или 0$20 мА.



+22

$33



+22

$33



+22

$33

342

Метран611

СХЕМЫ ВНЕШНИХ СОЕДИНЕНИЙ БЛОКА

Метран611 (05 мА)

Метран611 (420 мА)

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

Метран61101

Разметка для установки блоков

Метран611

343

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ

Блоки соответствуют группе исполнения:

 С3 по ГОСТ 12997 и исполнению УХЛ категории 3 по
ГОСТ 15150, но для работы при температуре окружающей среды
от минус 10 до 60°С и относительной влажности от 30 до 80%;
 Т3 по ГОСТ 15150.

Степень защиты от воздействия пыли и воды IP30

по ГОСТ 14254.

НАДЕЖНОСТЬ

Наработка на отказ $ 120 000 ч.
Средний срок службы $ 12 лет.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ 18 месяцев с

момента ввода блока в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

$ блок питания и корнеизвлечения Метран$611

1 шт.

$ паспорт, руководство по эксплуатации

1 шт.

$ розетка 2РМ14КПН4Г1В1*

1 шт.

$ рейка DIN NS35/7,5**

м (длина по заказу)

* Поставляется для Метран$611 щитового исполнения.
** Поставляется по заказу для Метран$611 реечного

монтажа.

1. Тип блока.
2. Входной сигнал:

005

0$5 мА

420

4$20 мА

020

0$20 мА

3. Выходной сигнал:

005

0$5 мА

420

4$20 мА

020

0$20 мА

4. Выходное напряжение 24 или 36 В.
5. Цифровой индекс предела основной погрешности

1

±0,15%

2

±0,25%

6. Способ монтажа блока питания и корнеизвлечения

01

щитовой монтаж;

DIN

монтаж на шине DIN

7. Т3 $ тропическое исполнение (по заказу).
8. Госповерка.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран611  005  420  36  1  01  Т3  ГП

Метран611DIN

1

2

3

4

5

6

7

8

344

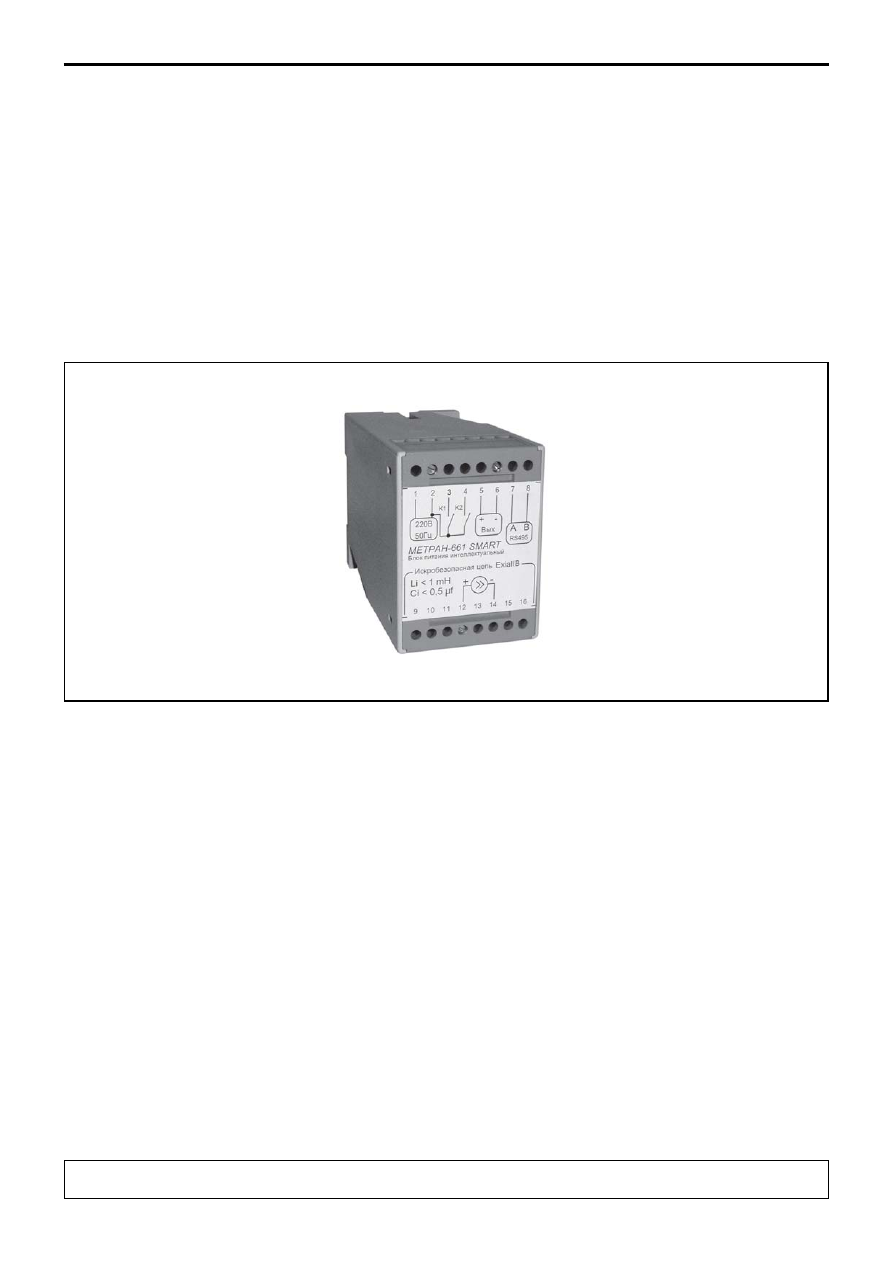

Метран661 Smart

Интеллектуальный блок взрывобезопасного

питания Метран661 Smart

Сетевые возможности:
Двунаправленное прохождение HART
сигнала
Выходной интерфейс RS485, стандартный
протокол MODBUS RTU
Удаленное программирование конфигу
рации блока питания по RS485 (выходного
диапазона физического параметра,
аварийных уставок, единиц измерения и
т.д.)

z

z

z

z

z

z

z

z

z

z

z

z

z

z

z

Интеллектуальный блок питания

Метран$661 Smart предназначен для питания и

искрозащиты датчиков давления и температуры

серии Метран, установленных во взрывоопасных

помещениях и поддерживающих коммуникацион$

ный протокол HART.
