Метран. Расходомеры, преобразователи, счетчики - часть 86

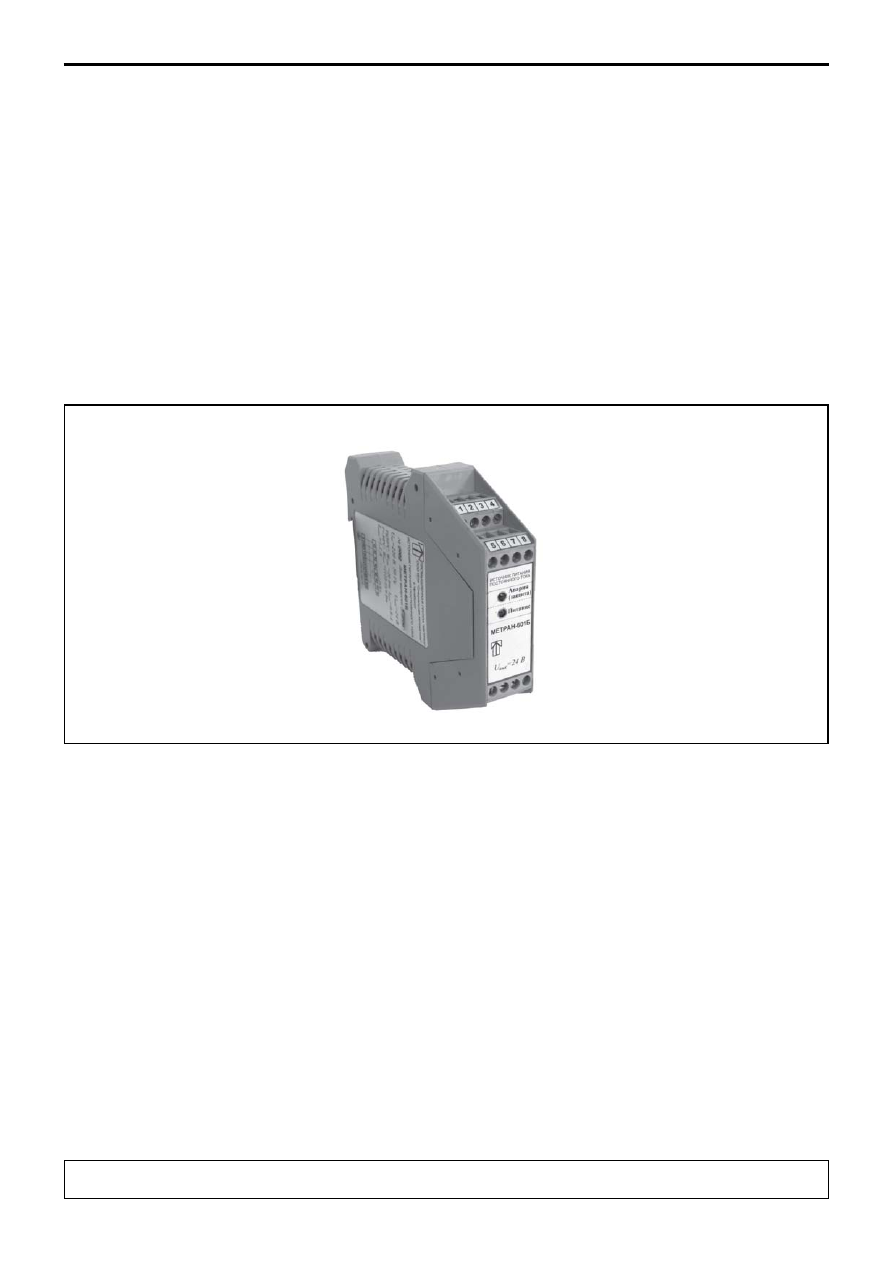

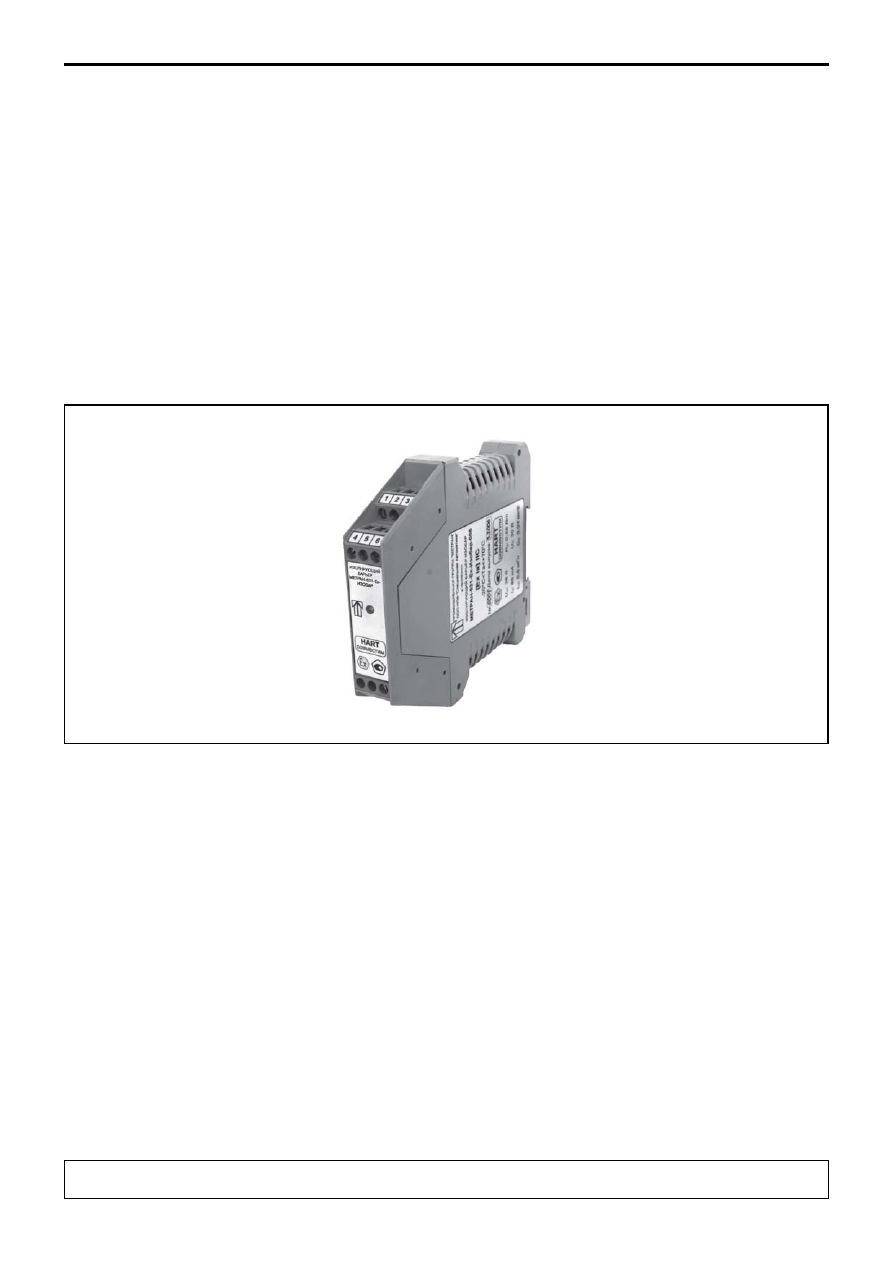

Метран661 Smart
345
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
z По количеству входных каналов $ одноканальные
z Преобразование входного сигнала 4$20 мА в 4$20 мА с
линейной зависимостью (гальванический повторитель) или с
корнеизвлечением (настраивается потребителем)
z Предел допускаемой основной погрешности преобразования
не более ±0,05% (±0,1%) от диапазона входного сигнала
z Гальваническая развязка входной и выходных цепей, всех
выходных цепей между собой
z Электрическая прочность изоляции 1500 В переменного тока
z Два релейных выхода типа «сухой контакт» с коммутируемой
мощностью 250 В х 0,1 А постоянного или переменного тока
позволяют реализовать схему двухпозиционного
регулирования. Уровни и гистерезис срабатывания $ свободно
программируемые.
z Светодиодная сигнализация неисправностей и обрыва линии
как по входу, так и по выходу блока питания
z Светодиодная сигнализация срабатывания аварийных
уставок
z Напряжение питания $ от сети (220 ) В, (50±1) Гц (опция $
24 В пост. тока)
z Потребляемая мощность не более 4 Вт
z Способ монтажа $ на рейке DIN
z Габаритные размеры 55 х 75 х 110 мм
z Масса $ не более 0,7 кг
В комплект поставки входит конфигурационное
программное обеспечение и модуль RS232/RS485 для
подключения к компьютеру при первичном программировании
(для настройки сетевого адреса, диапазона выходного сигнала,
уставок срабатывания сигнализации, единиц измерения и т.д.)
После установки на объекте считывание информации и
переконфигурирование производятся по общей шине RS485.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Блок питания по устойчивости к климатическим
воздействиям соответствеют исполнению УХЛ категории 3.1 по
ГОСТ15150 (группы исполнения С3 по ГОСТ 12997), но для
работы при температуре окружающей среды от $10 до 50°С и
относительной влажности от 30 до 80 во всем диапазоне
рабочих температур.
Степень защиты корпуса IP20 по ГОСТ 14254
ВЗРЫВОЗАЩИЩЕННОСТЬ
Маркировка взрывозащиты: ExiaIIС.
Взрывозащита вида «искробезопасная цепь»
обеспечивается ограничением токов и напряжений в
искробезопасных цепях до безопасного уровня.
Параметры цепей, находящихся во взрывоопасной
зоне:
$ ток короткого замыкания Iкз не более 80 мА;
$ напряжение холостого хода Uхх не более 27 В;
$ сопротивление линии связи не более 70 Ом;
$ длина линии связи не более 500 м, сечение жил не менее
0,5 мм
2
при условии, что индуктивность и емкость линии не
превышают искробезопасных значений.
Предельные параметры внешней искробезопасной
электрической цепи блока соответствуют требованиям
ГОСТ Р 51330.10:
Li не более 1 мГн, включая индуктивность линии связи;
Ci не более 0,5 мкФ, включая ёмкость линии связи.
Блоки не требуют применения заземления.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации $ 18 месяцев со дня
ввода блока питания в эксплуатацию.
НАДЕЖНОСТЬ
Наработка на отказ $ 90000 ч.
Средний срок службы $ 12 лет.
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Метран661 0,05 РВ 24 В

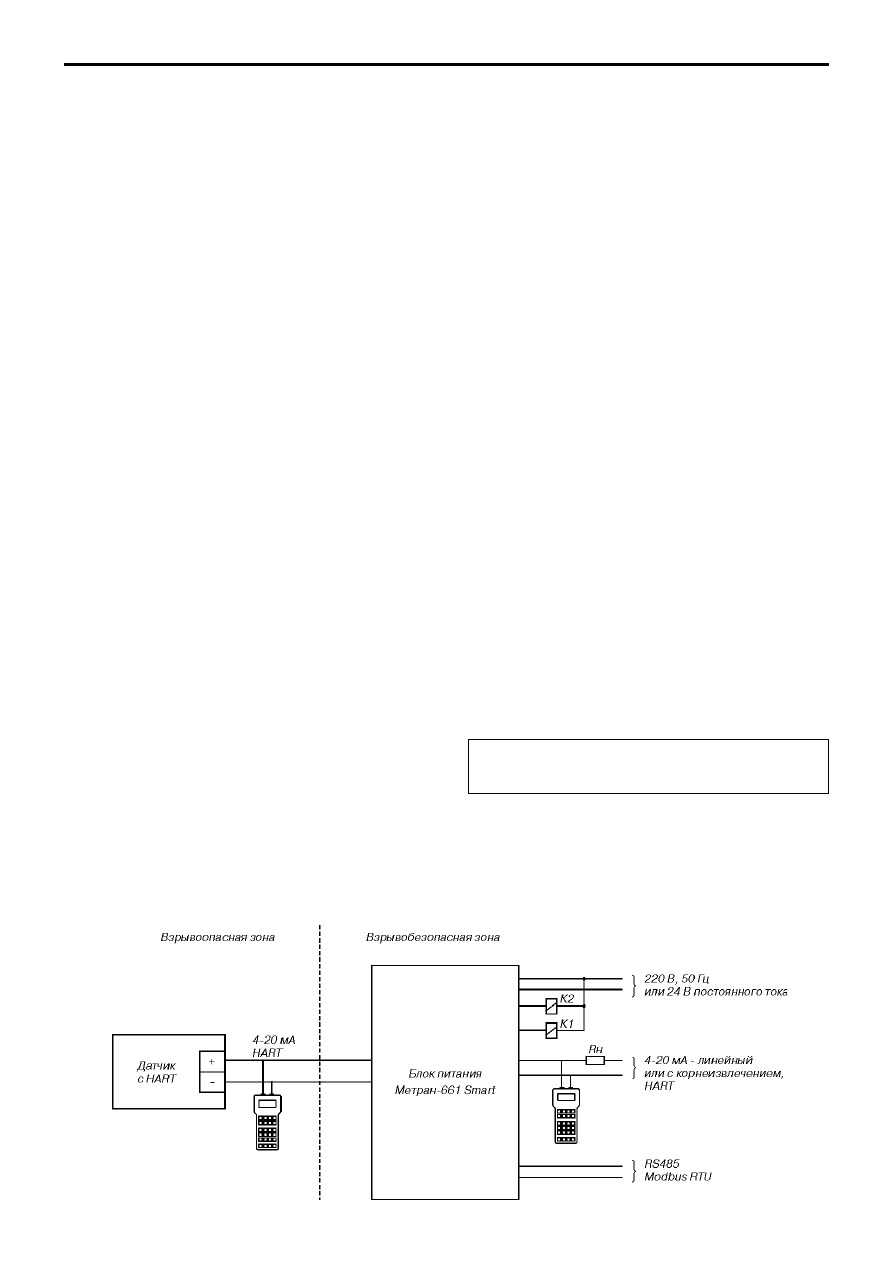

СХЕМА ПОДКЛЮЧЕНИЯ
1. Тип блока питания.
2. Код погрешности 0,05 или 0,1.
3. Наличие релейных выходов (указывается при
необходимости).
4. Питание 24 В (указывается при заказе опции).
1
2
3
4
+22
$33
