321

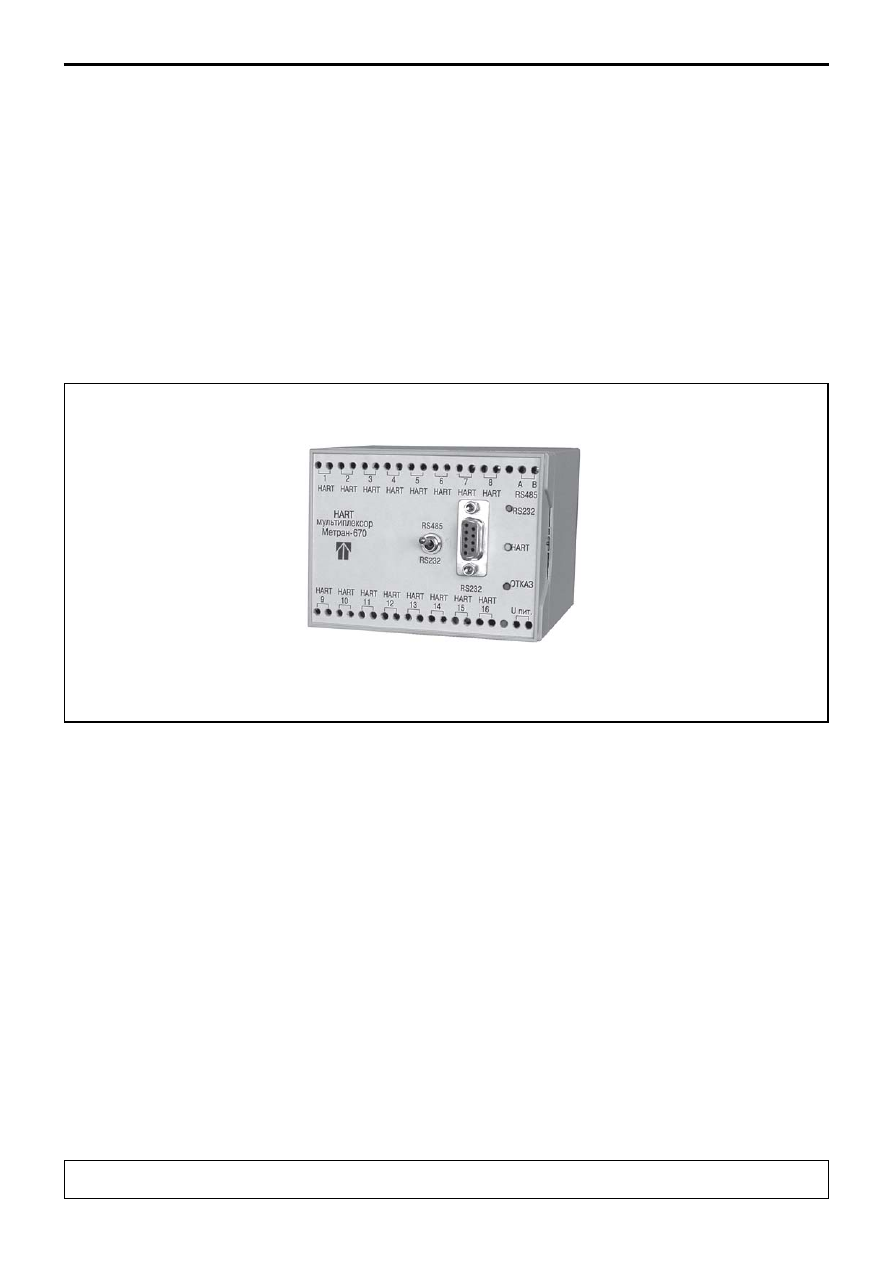

Метран670

HARTмультиплексор

Метран670

16ти канальный HARTмультиплексор с
интерфейсом управления RS485/RS232
Возможность подключения до 15 устройств
на каждый канал HARTвхода
Порты RS485 и RS232 гальванически
изолированы от линий HART
Наличие взрывозащищенного исполнения:
вид взрывозащиты "искробезопасная
электрическая цепь" (маркировка
взрывозащиты [Exia] IIC)
Используется совместно с программой
НMaster или HART OPCсервером
HARTмультиплексор не является
средством измерений и не вносит
дополнительной погрешности в аналоговый
измерительный сигнал
ТУ 4219045125808242003

z

z

z

z

z

z

z

HART$мультиплексор Метран$670 (далее

мультиплексор) предназначен для связи персонального
компьютера или средств АСУ ТП с интеллектуальными
датчиками давления Метран$150, $100, $49, Rosemount
3051С/T, 3051S, интеллектуальными преобразователя$
ми температуры Метран$280$1, $280$2, Rosemount 248,
преобразователями расхода Метран$300ПР, $303ПР и
любыми другими устройствами, поддерживающими
HART$протокол.

Мультиплексор обеспечивает преобразование

информационного сигнала HART в цифровой сигнал
интерфейса RS485 или RS232, при этом аналоговый
сигнал 4$20 мА токовой петли может использоваться
системой регистрации и управления.

Пользователю предлагаются варианты

применения мультиплексоров:
$ для работы с выделенного персонального компьютера
предусмотрена программа HART$Master разработки ПГ
"Метран";
$ для интеграции в SCADA$системы предоставляется
HART ОРС$сервер.

322

Метран670

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

z

Количество каналов HART $ 16. Нагрузочная способность каждого канала $ 15 датчиков в многоточечном режиме

z

Связь с системой управления осуществляется по протоколу HART с физическим уровнем RS485 или RS232. Допускается подключать

к одной линии RS485 до 16 мультиплексоров

z

Амплитуда HART$сигнала синусоидальной формы с частотой 1200 или 2200 Гц $ (0,3±0,1) В

z

Входной импеданс каждого HART$канала $ не менее 5 кОм

z

Выходной импеданс каждого HART$канала $ не более 5 кОм

z

Мультиплексор обнаруживает HART сигнал при размахе амплитуды более 120 мВ и не реагирует на HART$сигнал при размахе

амплитуды менее 80 мВ

z

Входы мультиплексора линию 4$20 мА по постоянному току не нагружают

z

Испытательное напряжение при проверке прочности изоляции между входными цепями (HART$вход) и выходными цепями (выход

RS232 или RS485) мультиплексора: 250 В, для мультиплексоров взрывозащищенного исполнения 1500 В

z

Питание $ от источника постоянного тока напряжением 9$18 В, потребляемый ток $ не более 60 мА

z

Конструктивно HART$мультиплексор Метран$670 выполнен в пластмассовом корпусе с возможностью монтажа на

DIN$рейку (DIN$30)

z

Габаритные размеры мультиплексора 100х77х120 мм

z

Масса мультиплексора не более 0,4 кг

ПОДКЛЮЧЕНИЕ МУЛЬТИПЛЕКСОРА

Подсоединение мультиплексора к компьютеру осуществляется с помощью кабеля DB9$DB9 (интерфейс RS232), либо через

интерфейс RS485 двухпроводной линией с использованием преобразователя интерфейсов RS232/RS485.

На линию к датчику (HART$устройству) мультиплексор подсоединяется с помощью проводов и соответствующего разъема под "винт"

мультиплексора.

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Принятые сокращения в схемах:

БП $ источник питания постоянного тока;

БПЕх $ источник питания взрывозащищенного исполнения;

ПК $ персональный компьютер;

COM $ последовательный порт компьютера;

HARTMUX $ мультиплексор Метран$670;

Rн $ суммарное сопротивление всех нагрузок в системе управления (регистрирующий, показывающий прибор и др.) должно быть

не менее 250 Ом.

Рис.1. Схема подключения мультиплексора при его работе по интерфейсу RS232.

323

Метран670

Рис.4. Схема включения мультиплексора в искробезопасную цепь

при использовании барьера искрозащиты, пропускающего сигнал HART (Метран631Ex).

Рис.2. Схема включения мультиплексора в искробезопасную цепь

при использовании блока питания с искробезопасным входом.

Рис.3. Схема включения мультиплексора в искробезопасную цепь

при использовании барьера искрозащиты, не пропускающего сигнал HART.

324

Метран670

УСЛОВИЯ ЭКСПЛУАТАЦИИ

z

По устойчивости к климатическим воздействиям

соответствует исполнению УХЛ 3.1 по ГОСТ 15150, но для
работы при температуре окружающего воздуха
от 0 до плюс 50°С и относительной влажности 95% при
температуре 35°С

z

По устойчивости к механическим воздействиям

мультиплексор имеет виброустойчивое исполнение V1 по
ГОСТ 12997

z

Мультиплексор имеет степень защиты от проникновения

пыли и воды IP30 по ГОСТ 14254

z

Мультиплексор сохраняет работоспособное состояние,

обеспечивает обмен информацией персонального
компьютера (ПК) и датчика без сбоев и искажений при
воздействии магнитного поля переменного тока частотой
50 Гц, напряженностью до 400 А/м

НАДЕЖНОСТЬ

Средний срок службы $ 12 лет
Средняя наработка на отказ $ не менее 50000 ч.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок $ 18 месяцев со дня ввода

мультиплексора в эксплуатацию.

КОМПЛЕКТ ПОСТАВКИ

1. HART$мультиплексор Метран$670 1 шт.
2. Паспорт 5199.000.00 ПС

1 шт.

3. Кабель DB9$DB9

1 шт.

4. Программное обеспечение
HART OPC$сервер

1 шт.

(cм.соответствующий раздел)

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Метран670    16     Ex

1. Условное обозначение изделия.
2. Количество HART$портов (16).
3. Обозначение взрывозащиты:

Ex $ взрывозащищенное исполнение;
отсутствие обозначения означает общепромышленное исполнение.
