ТЭКОН19

277

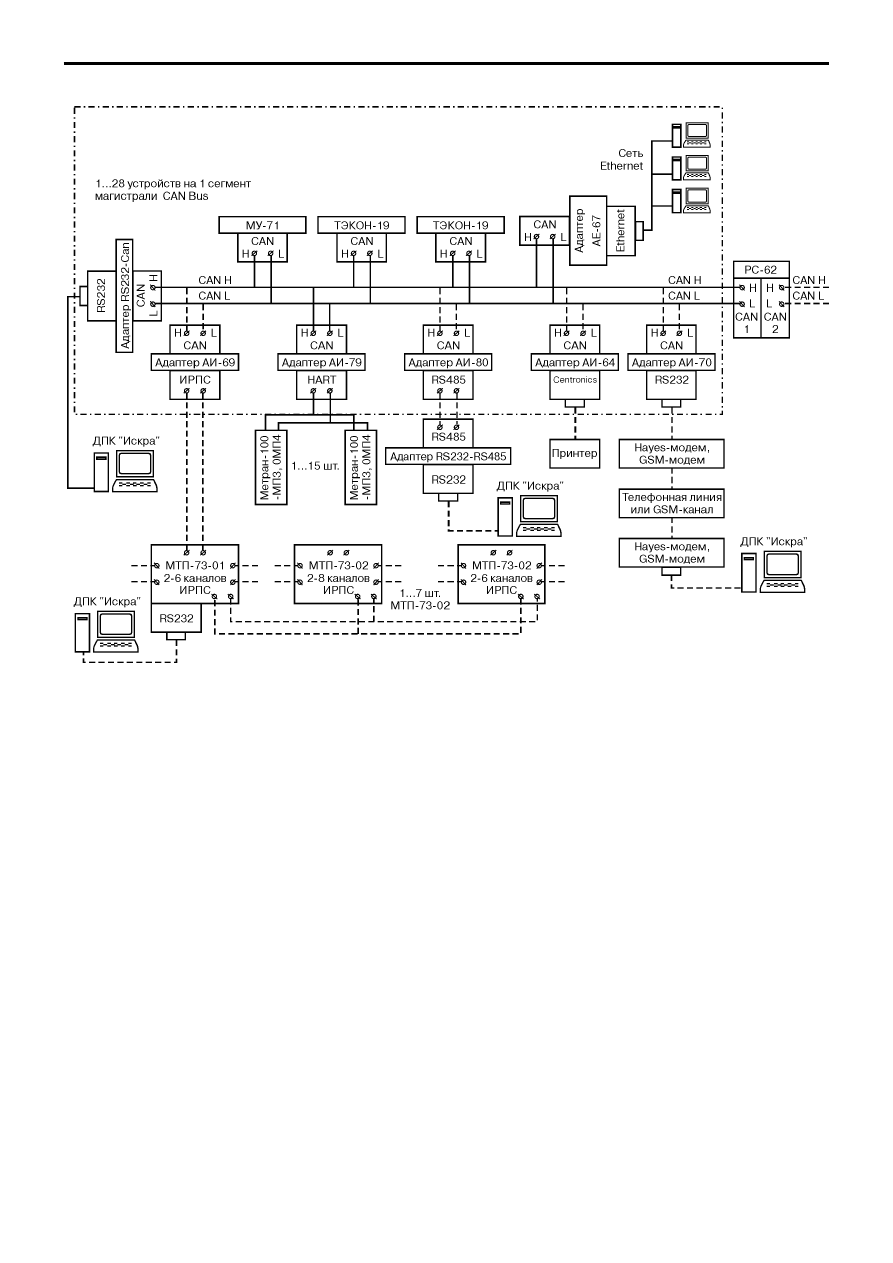

Рис.14.Пример организации распределенных систем учета энергоресурсов

с использованием коммуникационного оборудования.

278

ТЭКОН19

2. Характеристика параметров систем(ы) учета энергоносителей и установленных первичных преобразователей

* Указать тип энергоносителя: вода, конденсат, насыщенный пар, перегретый пар, природный газ, сжатый воздух,  кислород, СО2,  произвольный газ.
** Указать назначение трубопровода: подающий отопления, обратный отопления, подающий ГВС, обратный ГВС, тупиковый ГВС, подпиточный отопления, трубопровод ХВС,

трубопровод  холодной воды источника, другое назначение (указать).

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА ПРЕОБРАЗОВАТЕЛЯ ИЛИ СИСТЕМЫ ПРЕОБРАЗОВАТЕЛЕЙ ТЭКОН19 "ПОД КЛЮЧ"

1. Выбор задачи (отметить все необходимые задачи)

Тип задачи

Примечание

1. Теплосчетчик для закрытой водяной системы теплоснабжения

2. Теплосчетчик для открытой водяной системы теплоснабжения

3. Теплосчетчик для открытой системы с учетом тепла тупиковой ГВС

4. Теплосчетчик  для Источника тепловой энергии (с учетом подпитки)

5. Теплосчетчик для учета тепловой энергии по 1 трубопроводу

6. Учет объема /массы (нужное подчеркнуть) воды по 1 трубопроводу

7. Учет объема /массы (нужное подчеркнуть) циркуляционной ГВС

8. Учет пара в открытой системе (без возврата конденсата)

9. Учет пара в закрытой системе (с возвратом конденсата)

10. Учет природного газа

11. Учет сжатого воздуха

12. Учет кислорода

13. Учет углекислого газа (СО2)

14. Учет электроэнергии по однотарифной схеме

15. Учет электроэнергии по двухтарифной схеме

16. Учет произвольного газа (указать тип газа, коэффициент сжимаемости и плотность газа, при применении
диафрагменного метода - также показатель адиабаты в виде константы, таблицы или формулы зависимости)

17. Другое (описать задачу)

Данные трубопровода

Dу,
мм

Диапазон
расхода,
ед.изм

Диапазон
темпера-
туры, °С

Диапазон давления,
ед.изм.

Наличие и тип
преобразователя

Наличие и тип термо-
преобразователей

Наличие и тип
преобразователя

Примеча-
ние

N тру-
бопро-
вода

Тип энерго-
носителя*

Назначение
трубопровода**

Избыточ-
ного

Абсолют-
ного

Расхода

Перепада
давлений

Парных

Одиночных

Избыточ-
ного
давления

Абсолют-
ного
давления

1

2

3

ТЭКОН19

279

3. Cхема технологическая. Для сложных систем необходимо предоставление технологической схемы объекта
4. Константы (указать значения необходимых констант)

5. Идикация и архивирование (отметить необходимые параметры, тип, глубину необходимых архивов)

Параметр

Ед.
изме-
рения

Индикация на
дисплее

Архивирование

Теку-
щее
значе-
ние

Архив-
ное
значе-
ние

Часовой архив, глубина

Суточный
365/366
значений

Месячный архив,
глубина

Архив
интервал
1-30 мин.
(указать
интервал)

Архив 30-минуток,
глубина (при учете
электроэнергии)

Архив событий
пользователя
(нештатные
ситуации)

16 сут.

32 сут.

64 сут.

12 мес.

48 мес.

16 сут.

96 сут.

По каждому трубопроводу:

Температура, °С

Избыточное давление/константа изб. давления

Абсолютное давление/константа абс. давления

Объемный расход

Массовый расход

Энтальпия теплоносителя

Объем  теплоносителя

Масса теплоносителя

Объем  теплоносителя, м3, нарастающим итогом

Масса теплоносителя,  т, кг, нарастающим итогом

Объемный расход, приведенный к СУ (для газов)

Объем, приведенный к СУ (для газов)

Объем, приведенный к СУ, нарастающим итогом

Другие параметры  (указать)

Константа

Значение

Температура холодного источника Тхи (для открытой водяной системы теплоснабжения, для пара)

Избыточное давление (для газов, пара, тепловой энергии)

Барометрическое (атмосферное) давление (для газов и пара, при измерении избыточного давления)

Объемная доля азота (Для природного газа).

Объемная доля CO2 (Для природного газа)

Плотность газа

Летнее/зимнее время

Расчетный день и час

Длительность интервала  (для архива интервалов)

Другое (указать)

280

ТЭКОН19

Параметр

Ед.
изме-
рения

Индикация на
дисплее

Архивирование

Теку-
щее
значе-
ние

Архив-
ное
значе-
ние

Часовой архив, глубина

Суточный
365/366
значений

Месячный архив,
глубина

Архив
интервал
1-30 мин.
(указать
интервал)

Архив 30-минуток,
глубина (при учете
электроэнергии)

Архив событий
пользователя
(нештатные
ситуации)

16 сут.

32 сут.

64 сут.

12 мес.

48 мес.

16 сут.

96 сут.

По системе в целом:

Потребленная тепловая энергия

Тепловая мощность

Потребленная масса теплоносителя / утечки

Разность температур в подающем и обратном
трубопроводах

Потребленная электроэнергия

Время работы

Значения констант

Параметры настройки

Нештатные ситуации

Другое (указать)

6. Выходные сигналы первичных датчиков (отметить вид выходного сигнала для каждого датчика, установленного на трубопроводе. Для датчиков температуры указать градуировку:

П или Pt, M или Cu.  Номера трубопроводов - в соответствии с п. 2 настоящего опросного листа).

N тру-
бопро-
вода

Преобразователи температуры
(указать градуировку П или Pt, М или Cu)

Преобразователи
избыточного/
абсолютного давления

Преобразователи
перепада давлений

Преобразователи расхода

Импульсные, 0-100 Гц,
дл. имп.   4 мс

Частотные, 0-1000 Гц,
дл.имп.   50 мкс

0-5 мА 4-20мА

50М/
Cu50

100 М/
Cu100

50П/
Pt50

100П/
Pt100

500П/
Pt500

1000П/
Pt1000

0-5мА

4-20мА 0-5 мА 4-20мА HART

0-5 мА 4-20мА HART

Актив-
ный
24 В
50 КОм

Пассив
ный
24 В
24 мА

Пассив
ный
24 В
0,5 мА

Актив-
ный
24 В
50 КОм

Пассив
ный
24 В
24 мА

Пассив
ный
24 В
0,5 мА

1

2

3

≥

≥
