ТЭКОН19

281

7. Потребность в питании первичных датчиков и резервном питании системы (отметить датчики, для которых необходимо предусмотреть питание. Номера трубопроводов -

в соответствии с п. 2 настоящего опросного листа).

N
трубо-
прово-
да

Преобразователи
температуры

Преобразователи
избыточного /
абсолютного
давления

Преобразователи
перепада давлений

Преобразователи
расхода

Потребность в резервном питании

Стабилизированное,
от аккумулятора 12 В, 75 Ач

Нестабилизированное, от авто-
мобильного аккумулятора (8-18) В

15 В; 1А

12 В; 2,5 А

24 В; 2А

8. Потребность в модулях грозозащиты (для каждого трубопровода отметить электрические цепи, которые необходимо защитить. Номера трубопроводов - в соответствии с п.

2 настоящего опросного листа).

N трубо-
провода

Температура

Избыточное/
абсолютное
давление

Перепад
давлений

Расход

Цепи преобразователей
расхода

Цепи интерфейса связи
ТЭКОН-19 с ПК

Цепи сете-
вого ~220 В
питания пре-
образователя
ТЭКОН-19

Прочие цепи
(указать тип
цепи)

0-5мА

4 -20
мА

0-5мА

4-20 мА 0-5 мА

4-20 мА

Частотные,
импульсные

0-5мА

4-20 мА RS485

ИРПС

282

ТЭКОН19

9. Потребность в дополнительных выходных сигналах (для каждого трубопровода указать параметр, тип и количество необходимых аналоговых выходных сигналов. Номера

трубопроводов - в соответствии с п. 2 настоящего опросного листа).

N трубопровода

Температура

Избыточное/ абсолютное
давление

Перепад давлений

Расход

Прочий параметр (указать)

0-5 мА

4-20 мА

0-5 мА

4-20 мА

0-5 мА

4-20 мА

0-5 мА

4-20 мА

0-5 мА

4-20 мА

10. Каналы связи с ПК (указать типы и количество каналов связи).

Тип канала связи с ПК

Принтер

CAN-BUS

RS232

RS485

ИРПС

Ethernet

USB

Hayes модем

GSM-модем

Радио-модем

2-х-проводный

4-х-проводный

11. Cетевое оборудование (заполнить словами "да", "нет").

Разделитель

сегментов шины

Can Bus РС-62

Мультиплексор токовой петли МТП-73

Устройство согласования протоколов УСП-78 для связи с системами АСУТП

"Магистраль-1"

"Магистраль-2"

АСУТП "Инкомсистем"

УНК ТМ, НИИС,

Протокол Superflow

КТС Энергия

на 6 каналов, RS232

расширение
на 8 каналов

Протокол Mod Bus RTU

Дополнительно указать интерфейс подключения к системе - RS232 или RS485

12. Карты программирования (отметить необходимость поставки карт программирования).

13. ПО «Ромб» для конфигурирования преобразователя (отметить необходимость поставки).

14. Регулирование. Необходимо предоставить подробное описание задачи.

15. Электромонтажный шкаф с DINрейкой (указать количество).

16. Прочее оборудование (указать ).

Контактное лицо (ФИО, телефон):

Заполненный опросный лист отправить по факсу (351) 2471667 или на электронную почту metran@metran.ru, или в
региональное представитеольство ПГ "Метран" (координаты на 4й полоcе обложки каталога или на сайте www.metran.ru)

283

ТЭКОН19

ОПРОСНЫЙ ЛИСТ ДЛЯ ЗАКАЗА ДИСПЕТЧЕРСКОГО ПРОГРАММНОГО КОМПЛЕКСА «ИСКРА»

1. Максимальное количество преобразователей, подключаемых к Диспетчерскому комплексу.

2. Базовый комплект ПО (присутствует всегда).

3. Дополнительные программные модули (Заполнить словами «Да» или «Нет»).

неограниченное

"Монитор оператора"

Сервер опроса через адаптер Ethernet

Сервер опроса через многоканальный драйвер обмена по магистрали Can bus

Многоканальный драйвер обмена по магистрали Can bus

Сервер опроса регистратора архивной информации Т$17$РИ

Модуль дополнения центральной базы данных из локальных баз данных

Модуль чтения настроек ("Телеридер")

Контактное лицо (ФИО, телефон):

CАМОСТОЯТЕЛЬНЫЙ ЗАКАЗ

При условии самостоятельного программирования преобразователей на объекте и самостоятельного подбора

дополнительного оборудования для заказа необходимо указать:
$ модели преобразователей ТЭКОН$19$Х, где Х $ исполнение (модель) преобразователя (01...13) по табл.5 основного раздела;
$ ПО «Ромб»;
$ типы и модели дополнительного оборудования по табл.12, 13, 14, 15, 18, 19, 20, 21;
$ модули диспетчерского программного комплекса «ИСКРа» по табл.23.

Контактное лицо (ФИО, телефон):

284

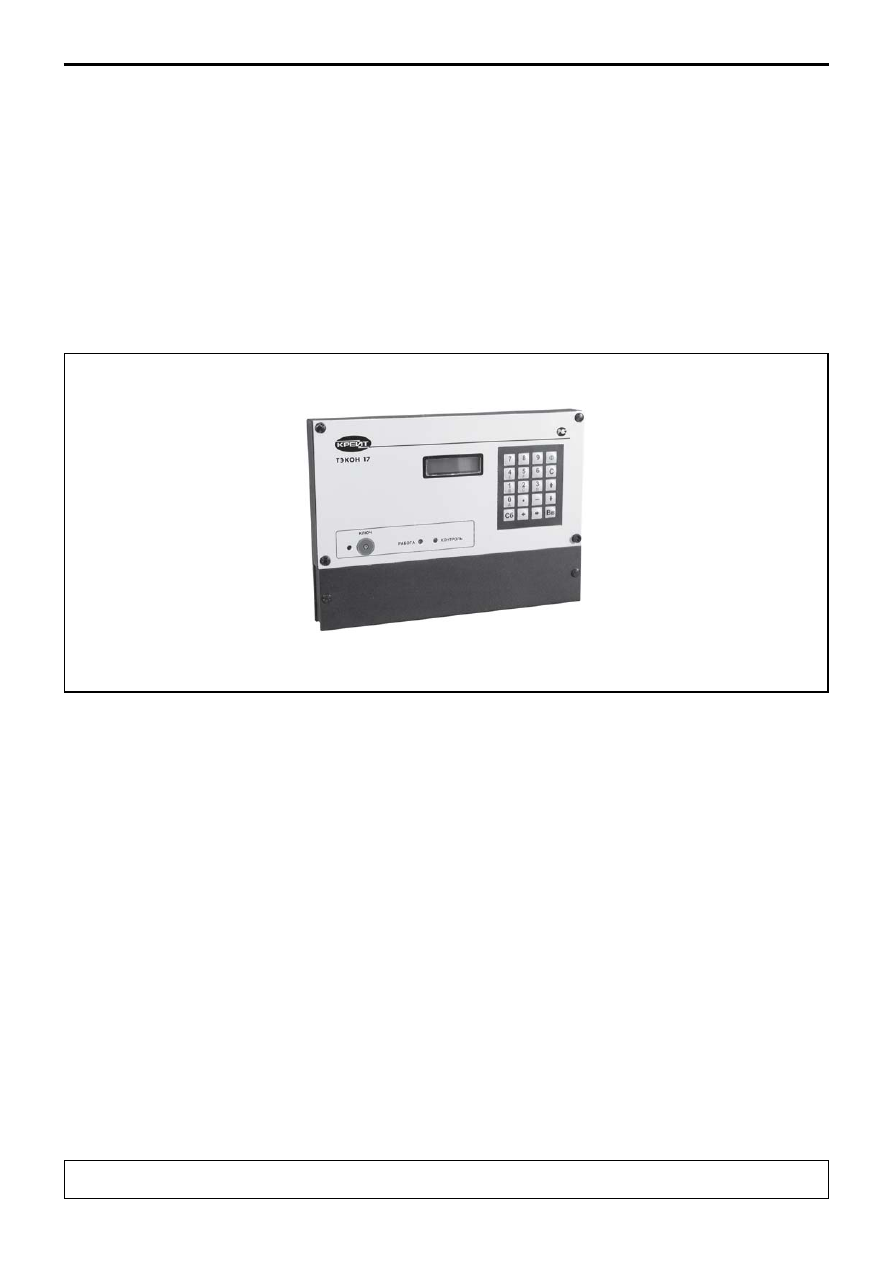

ТЭКОН17

Теплоэнергоконтроллер

ТЭКОН17

z
z

Энергоносители, контролируемые:
измерением методом переменного перепада
давлений на сужающем устройстве: вода, пар
перегретый, пар насыщенный, природный газ, сжатый
воздух, СО

, О

технические газы с заданными

термодинамическими характеристиками;
измерением расходомерами и счетчиками: любые
энергоносители (вода, пар, нефть, электроэнергия,
бензин, другие жидкости и газы)
Количество обслуживаемых независимых
трубопроводов от 1 до 16
Количество подключаемых измерительных
преобразователей (датчиков) до 64
Количество выходных сигналов:
токовых 05, 020, 420 мА до 8;
дискретных управления/индикации до 64
Встроенные законы автоматического управления и
регулирования
Блочномодульная безызбыточная расширяемая
архитектура
Связь с ЭВМ диспетчерских пунктов
Вывод информации на принтер или регистратор
информации
Класс точности 0,1
Внесен в Госреестр средств измерений под
№2081201.Сертификат Госстандарта №9495

Теплоэнергоконтроллер ТЭКОН$17 $ много$

функциональный вторичный прибор, совмещающий в себе
функции многоканального регистратора, счетчика,
тепловычислителя и контроллера. Предназначен для
комплексного решения следующих задач:
$ коммерческий учет энергоносителей с помощью любых типов
датчиков расхода, перепада давлений, абсолютного и
избыточного давления, температуры;
$ контроль состояния оборудования, положения
исполнительных механизмов с помощью датчиков типа "сухой
контакт";
$ автоматическое регулирование заданных параметров;
$ автоматическое управление исполнительными механизмами
(включить $ выключить) по любым заданным алгоритмам $ по
спецзаказу;
$ вывод любых измеренных и расчетных параметров на
показывающие или контрольно$самопишущие приборы;
$ архивирование (хранение в памяти) учетных параметров;
$ теледиспетчеризация $ вывод на персональные ЭВМ
диспетчерских пунктов всей информации об объекте;
$ телеуправление исполнительными механизмами по команде
оператора.

Может применяться для технологического учета

природного газа, сжатого воздуха, кислорода, СО

в комплекте

с многопараметрическими датчиками Метран$335, Метран$
336.
