ТЭКОН19

269

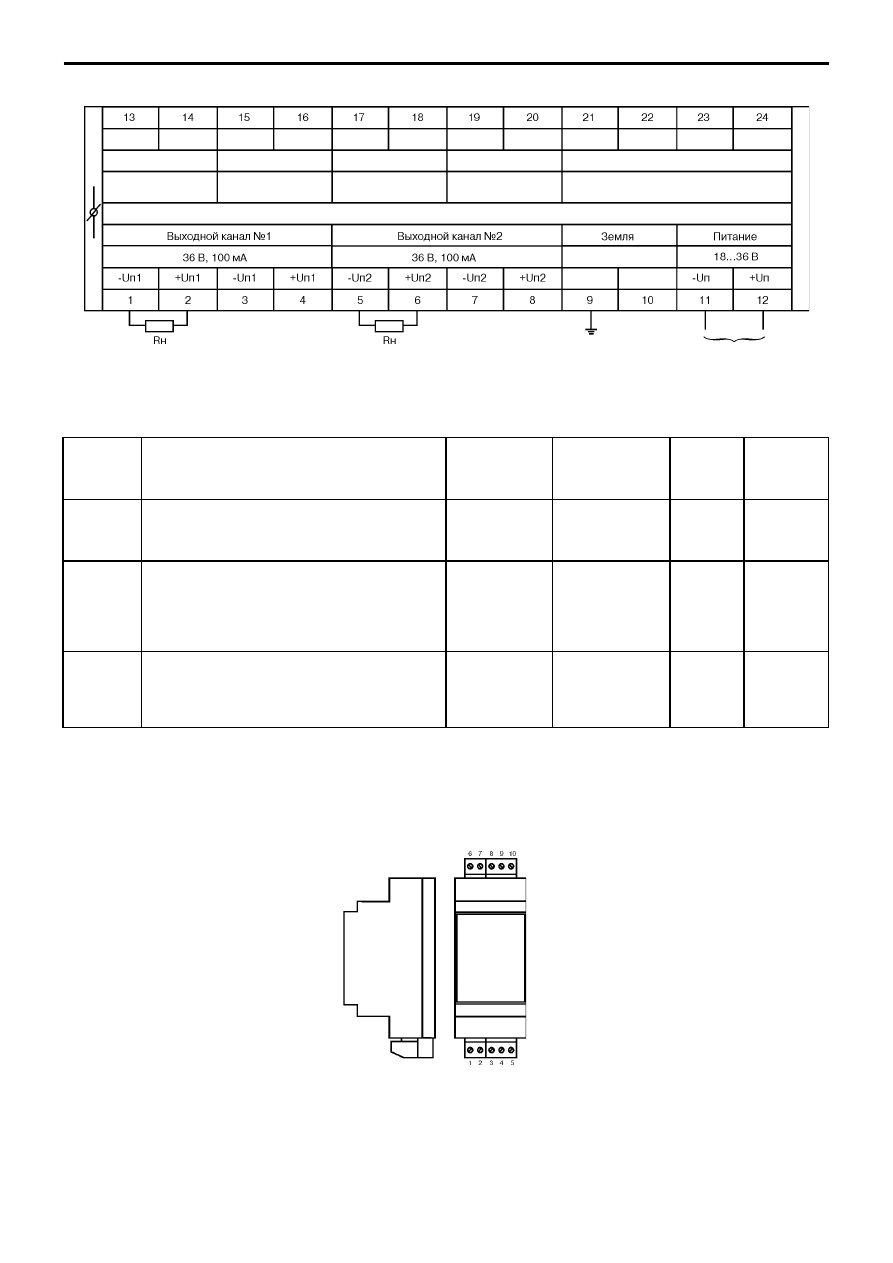

Рис.12. Схема электрических подключений модуля питания датчиков МПД822.

МОДУЛИ ГРОЗОЗАЩИТЫ МГР84

Таблица 13

Конструктивное исполнение

Модули грозозащиты выпускаются в корпусе Railtec.
Габаритные размеры $ 110x40x60 мм.
Монтаж $ на рейке DIN.
Масса $ 0,3 кг.

Исполнение
(модель)

Функциональное назначение

Напряжение

срабатывания, В

Номинальное/

Пиковое

Напряжение линий

связи

относительно

общего провода, В

Проходное

сопротив$

ление

IN/OUT

Мах.

мощность

рассеивания,

Вт

МГР$84$1

Защита измеритедьных линий датчиков с токовым
выходным сигналом (2$х проводные линии связи).
Включает в себя 2 независимых друг от друга
канала, "земляная" шина $ общая

33/42

75

6,6 Ом

1500

МГР$84$2

Защита линий цифровых интерфейсов (RS485,
ИРПС). До 4$х сигнальных линий. Ограничивает
напряжение каждой из 4$х сигнальных линий
относительно любой другой линии, а также
относительно общего провода. Защита линии
числоимпульсных сигналов

33/42

75

0Ом

1500

МГР$84$3

Защита входов блоков первичного электропитания
от высоковольтных помех (импульсов напряжения),
возникающих в питающей сети ~220 B, а также
снижение уровня помех, создаваемых блоком
питания, проникающих в первичную электросеть

350/400

400

1,0 Ом

1500

Рис.13. Внешний вид и нумерация клемм модуля грозозащиты МГР84.

270

ТЭКОН19

МОДУЛИ РЕГУЛИРОВАНИЯ И УПРАВЛЕНИЯ

Представляют собой интеллектуальные

программируемые устройства,  формирующие выходные
сигналы управления исполнительными механизмами,
устройствами сигнализации, блокировки и т.д. по
запрограммированным законам с выполнением
арифметических и логических операций, вычислением
алгебраических и тригонометрических функций.

В качестве входных сигналов модулей могут

использоваться сигналы первичных измерительных
преобразователей (ИП), данные, получаемые от контроллеров
ТЭКОН$19, ТЭКОН$17, анализаторов серии СМОК и др. модулей
по скоростной шине Сan Bus, а также сигналы от кнопок
управления на лицевой панели. Краткие технические

характеристики и функциональные возможности модулей
см.табл.14, 15.

Программирование и настройка модулей

производится аналогично программированию и настройке
ТЭКОН$19, включая конфигурирование базового ПО и загрузку
дополнительных алгоритмов из Базы данных (БД)
соответствующего модуля с помощью ПО «Ромб» и «Телепорт».
Диск с ПО «Телепорт» и БД входит в комплект поставки модуля.
БД каждого модуля позволяет сконфигурировать до 64$х
различных задач. ПО «Ромб» поставляется по дополнительному
заказу. Обзорный перечень загружаемых алгоритмов для
каждого модуля см.табл.16, 17.

Таблица 14

Тип
модуля

Тип канала

Кол$во каналов в

зависимости от

исполнения

Характеристика канала

$01

$02

$03

МИР$61
Т10.00.61

Входной канал
сопротивления,
напряжения

3

Подключаемые ИП сопротивления: ТСП/ТСМ,
схема подключения $ 4$х проводная.
Подключаемые ИП напряжения 0…100 мВ

Встроенный
датчик
температуры

+

Для измерения температуры холодного спая в случае использования
термопары в качестве первичного датчика температуры

Дискретный
входной канал

1

Тип входа: пассивный контакт,
напряжение 18…36 В, ток 6…10 мА

Основной
выходной сигнал
с ШИМ*

2

Тип выхода: 2 контакта оптореле ("Больше", "Меньше").
Коммутируемое напряжение нагрузки =12…300 В, либо ~12…240 В
Мах. ток нагрузки: длительный $ 0,7 А, кратковременный (1 мин) $ 1 А.
Время включения: max. 5 мс. Время выключения: max. 0,5 мс.
Управление реверсивным исполнительным механизмом по ПД $ закону

Дополнительный
дискретный
выход

1

Тип выхода: электромагнитное реле, контакт на замыкание.
Нагрузочная способность: ~250 B, 5 A или =30 В, 5 А (Цепи сигнализации)

МУ$71
Т10.00.71

Дискретный
входной канал

4

4

4

Каналы оптоизолированные. Каждый канал может быть сконфигурирован на
прием сигнала от ИП одного из 3$х типов:
$ Активный, напряжение до 24 В, входное сопротивление 50 КОм;
$ Пассивный, напряжение 24 В, ток 10 мА;
$ Пассивный слаботочный, напряжение 24 В, ток 0,5 мА

Дискретный
выходной канал

4

Транзистор полевой. Коммутируемое напряжение: =6…36 В.
Мах. ток нагрузки: длительный $ 2 А, кратковременный (1 мин.) $ 3 А.
Защита от КЗ, порог защиты $ 4 А. Время включения: max. 0,15 мс.
Время выключения: max. 0,1 мс

4

Симистор. Коммутируемое напряжение: ~12…380 В.
Мах. ток нагрузки: длительный $ 1 А, кратковременный (1 мин.) $1,5 А

4

Оптореле. Коммутируемое напряжение 5…350 В или ~5…240 B.
Мах. ток нагрузки: длительный $ 0,7 А, кратковременный (1 мин.) $1 А.
Время включения: max. 5 мс. Время выключения: max. 3 мс

Таблица 15

* При программировании модуля МИР$61, вместо сигналов ШИМ возможно формирование раздельных управляющих

сигналов позиционного регулирования или сигнализации "включить" или "выключить".

Тип модуля

Дополнительные функциональные возможности

Электропитание Комплект поставки

МИР$61
Т10.00.61

2 многофункциональные кнопки управления на лицевой панели.
2$х строчный ЖК$дисплей с подсветкой.
Индикация 1…16 различных параметров, назначаемых при
программировании.
Формирование часовых архивов 1…64 любых желаемых
параметров, назначаемых при программировании.
Глубина архивов $16 суток.
Сохранение архивной информации в ХОЗУ в течение 10000 ч.
при отключении питания.
Интерфейсы связи с ПК $ Can Bus, RS232.
Обзорный перечень загружаемых задач $ см.табл.17

18…36 В,

потр. мощность

3 Вт

$ МИР$61 Т10.00.61$1 шт;
$ Кабель интерфейса RS232
Т10.00.68 $1 шт;
$ Т10.00.61РЭ;
$ Диск с ПО Т10.06.161$1 шт.;
Источник питания и адаптер
RS232$Can Bus приобретаются
дополнительно

МУ$71
Т10.00.71

4 кнопки для ручного управления на лицевой панели.
8 светодиодов для индикации состояния каждого входного и
выходного канала.
Программно$аппаратный контроль обрывов цепей выходных
сигналов (выполняется в выключенном состоянии).
Обзорный перечень загружаемых задач $ см.табл.16

24±1,5 В

потр. мощность

1,5 Вт

$ МУ$71 Т10.00.71$1 шт.;
$ Т10.00.71РЭ;
$ Диск с ПО Т10.06.155 $ 1 шт.;
Источник питания и адаптер
RS232$Can Bus приобретаются
дополнительно

ТЭКОН19

271

ОБЗОРНЫЙ ПЕРЕЧЕНЬ ЗАГРУЖАЕМЫХ АЛГОРИТМОВ

ДЛЯ МОДУЛЯ МУ71

Таблица 16

ОБЗОРНЫЙ ПЕРЕЧЕНЬ ЗАГРУЖАЕМЫХ АЛГОРИТМОВ

ДЛЯ МОДУЛЯ МИР61

Таблица 17

Наименование алгоритма

Количество

Логическое ИЛИ на 2 входа

Любое

Логическое И на 2 входа

Логическая инверсия

Исключающее ИЛИ на 2 входа

RS$триггер

Арифметическое сложение

Пересылка (копирование) битового параметра

Задержка по фронту

Задержка по спаду

Задержка по фронту н спаду

Переключатель

Срабатывание по "больше" (сравнение
параметра с константой)

По числу

выходов

Срабатывание по "меньше" (сравнение
параметра с константой)

Сравнение двух параметров

Срабатывание полосовое (сравнение параметра
с двумя константами)

Позиционное регулирование по времени суток

Позиционное регулирование по времени суток с
учетом выходных и праздничных дней

Управление краном ГРС (открыть/закрыть)

Управление резервом двухниточной ГРС

1

Управление дозированием по расходу
(2 варианта)

По числу

выходов

Формирование аварии с квитированием

Генератор прямоугольных импульсов

Ввод параметра по CAN BUS (битовый
параметр, целый или плавающий формат,
время, дата)

Любое

Наименование

Количество

Измерение температуры термопарой

До 3

Стандартный температурный график отопления

4 типа

Вводимый температурный график отопления

1

Выполнение арифметических операций
(+, $, *, /)

Не

ограничено*

Вычисление алгебраических функций

Вычисление тригонометрических функций
(sin, cos)

Выполнение логических операций
(И, ИЛИ, инверсия)

Вычисление прочих функций (сравнение,
выбор одного из двух параметров, ограничение
прирашення, апериодический фильтр,
среднечасовое значение)

Архив значений по часам глубиной 16 суток

Ввод требуемых параметров из соседних
модулей через интерфейс CAN BUS

Позиционное регулирование типа "больше",
"меньше", "нахождение в допуске"

На любой

выход

Позиционное регулирование по времени суток
(в т.ч. с учетом выходных и праздничных дней)

МОДУЛЬ ГЕНЕРАТОРА ТОКА ГТ72

Представляет собой интеллектуальное

программируемое устройство, предназначенное для
формирования 1 либо 2$х независимых друг от друга,
изолированных токовых выходных сигналов.

В качестве входных величин используются значения

параметров, запрашиваемых по магистрали Can Bus от других
модулей системы. Данные параметры могут быть как
измеренными значениями параметров процесса (например,
объемный расход, температура, избыточное давление и т.д),

так и вычисленными (например, массовый расход, тепловая или
электрическая мощность, вычисленное абсолютное давление
и т.д), или внутренними параметрами модулей системы.

Программирование и настройка модуля производится

с ПК с помощью ПО «Телепорт». Диск с ПО входит в комплект
поставки модуля. Подключение ПК к магистрали Can Bus
производится с помощью адаптера RS232$Can Bus Т10.00.54
(см. раздел «Коммуникационное оборудование»).

Краткие технические характеристики модуля

см.табл.18.

Таблица 18

Тип модуля

Модель

(исполнение)

Количество

каналов

Формируемый

выходной сигнал, мА

Электропитание

Комплект поставки

ГТ$72
Т10.00.72

$01

2

0$5

18…42 В,
макс.
потребляемая
мощность 0,5 Вт

$ Модуль ГТ$72 Т10.00.72 $ 1 шт.;
$ Т10.00.72РЭ $1 экз.;
$ Диск с ПО Т10.06.176 $ 1 шт.
Источник питания и  адаптер RS232$Сan Bus
Т10. 00.54 приобретаются дополнительно

$02

2

0$20 или 4$20*

* Выходной сигнал 4$20 мА задается и настраивается программно, при конфигурировании.

* В пределах максимально возможного количества

загружаемых задач.

(ln,  e

x

,

 √

 , X

Y

)

Конструктивное исполнение

Модули выпускаются в пластмассовых корпусах Railtec для щитового монтажа на рейку DIN.
Габаритные размеры: МИР$61 $ 70x110x60 мм; МУ$71 $ 70x110x60 мм.
Масса $ не более 0,5 кг.

272

ТЭКОН19

Конструктивное исполнение

Модуль выпускается в пластмассовом корпусе Railtec для щитового монтажа на рейку DIN.
Габаритные размеры: 70x110x60 мм.
Масса $ не более 0,4 кг.

АНАЛИЗАТОРЫ СЕРИИ СМОК

Предназначены для работы в системах

автоматизированного мониторинга водно  химического режима
и газового анализа. Могут работать в составе комплексных
распределенных систем учета, контроля, регулирования,
выполненных на базе теплоэнергоконторллеров ТЭКОН$19 и
дополнительных модулей, объединенных скоростной

магистралью передачи информации Can Bus, на предприятиях
энергетики. Анализаторы представляют из себя комплекты
оборудования, включающие соответствующий первичный
датчик и микропроцессорный вторичный преобразователь
(вычислительный блок), монтируемый на рейку DIN.

Краткая справочная информация по анализаторам

см.табл.19.

Таблица 19

Наименование

Тип, модель

Измеряемый параметр

Анализатор жидкости
кондуктометрический

СМОК$100.10

Удельная электрическая проводимость (УЭП) воды и водных растворов, температура,
эл.сопротивление

СМОК$100.11

Концентрация растворов солей в пересчете на NaCl (KCl, NaOH, H2SO4), температура, эл.
cопротивление

Анализатор жидкости
потенциометрический

СМОК$200.10

Водородный потенциал (pН), температура,
окислительно$восстановительный потенциал ("Редокс $ потенциал")

СМОК$210

Потенциал Na$ионов (pNa), температура,
окислительно$восстановительный потенциал ("Редокс $ потенциал").

Анализатор жидкости
потенциометрический

СМОК$410

Содержание растворенного в воде кислорода, температура

Газоанализатор
потенциометрический

СМОК$400

Содержание кислорода в дымовых газах, температура

Газоанализатор
потенциометрический

СМОК$300$01

Содержание СО в дымовых газах, температура

СМОК$300$02

Содержание NО в дымовых газах, температура

СМОК$300$03

Содержание SO2 в дымовых газах, температура

КОММУНИКАЦИОННОЕ СИСТЕМООБРАЗУЮЩЕЕ ОБОРУДОВАНИЕ

Широкая номенклатура интеллектуальных адаптеров

магистрали Can Bus предназначена для электрической и

программной стыковки одного или нескольких приборов

(устройств), объединенных скоростной магистралью обмена

информацией в стандарте CAN версии 2.0В, спецификация

фирмы BOSCH («Магистраль Сan Bus») с устройствами или

системами, поддерживающими обмен данными по различным

каналам связи, а также для связи расчетно  измерительных

преобразователей ТЭКОН$19 с первичными датчиками,

имеющими цифровые выходные сигналы стандарта HART

(например, датчиками давления серии Метран$100).

Адаптеры Can Bus представляют собой

интеллектуальные устройства, программирование и настройка

которых на объект производится с ПК. Программное

обеспечение для программирования и настройки входит в

комплект поставки соответствующего устройства. В сочетании

с коммуникационным оборудованием для стыковки

интерфейсов RS232, RS485, ИРПС между собой, адаптеры и

разделители сегментов магистрали Can Bus обеспечивают

построение распределенных систем диспетчеризации учета,

контроля, управления, регулирования технологических

параметров и т.д.
