ТЭКОН19

265

Продолжение таблицы 8

Наименование сигналов

Обозначение

Исполнение преобразователя

01

02

03

04

05

06

07

08

09

10

11

12

13

ИК частоты и количества
импульсов N0 (группа 1)

+F0

22

22

22

8

22

34

22

22

8

14

8

$F0

21

21

21

7

21

33

21

21

7

13

7

ИК частоты и количества
импульсов N1 (группа 1)

+F1

20

20

20

6

20

32

20

20

6

12

6

$F1

19

19

19

5

19

31

19

19

5

11

5

ИК частоты и количества
импульсов N2 (группа 1)

+F2

18

18

18

4

18

30

18

18

4

10

4

$F2

17

17

17

3

17

29

17

17

3

9

3

ИК частоты и количества
импульсов N3 (группа 2)

+F3

16

16

24

28

24

8

24

$F3

15

15

23

27

23

7

23

ИК частоты и количества
импульсов N4 (группа 2)

+F4

22

22

6

22

$F4

21

21

5

21

ИК частоты и количества
импульсов N5 (группа 2)

+F5

20

20

4

20

$F5

19

19

3

19

ИК частоты и количества
импульсов N6 (группа 2)

+F6

18

18

2

18

$F6

17

17

1

17

ИК частоты и количества
импульсов N7 (группа 2)

+F7

16

16

16

$F7

15

15

15

Источник питания группы
частотных ИК N1

+Uпд1

24*

24*

24

2

24

36*

24

24

2

20*

2

$Uпд1

23*

23*

23

1

23

35*

23

23

1

19*

1

Источник питания группы
частотных ИК N2

+Uпд2

24*

24*

14

36*

14

20*

14

$Uпд2

23*

23*

13

35*

13

19*

13

* Совпадение номеров клемм для разных сигналов означает, что к одной клемме нужно подключить 2 провода.

Назначение контактов разъема USBA интерфейса RS232

Таблица 9

Устойчивость к внешним воздействиям

z ТЭКОН$19 устойчив к внешним воздействиям,приведенным в табл.10.

Таблица 10

Контакт

Обозначение

Назначение

1

+5 В

Питание для внешних устройств

2

RxD

Принимаемые данные

3

TxD

Передаваемые данные

4

GND

Общий провод (земля)

Внешнее воздействие

Значение параметра

Группа по ГОСТ12997

min

max

Температура окружающей среды, °С

$10

50

С3

Относительная влажность воздуха при 35°С, %

до 95

С3

Атмосферное давление, кПа

84

106,7

Р1

Амплитуда вибрации в диапазоне частот 5$35 Гц, мм

до 0,35

L1

Ускорение при вибрации в диапазоне частот 5$35 Гц, м/с

0

L1

2

z Степень защиты от воздействия пыли и воды $ IP20 по ГОСТ 14254.

z Соответствие требованиям п.5.5 ГОСТ Р51649 к электромагнитной совместимости.

НАДЕЖНОСТЬ

Средняя наработка на отказ, не менее

25 000 ч

Средний срок службы, не менее

12 лет

Среднее время восстановления работоспособного состояния
не более 4 ч.

ПОВЕРКА

Поверка ТЭКОН$19 производится с помощью

комплекта стандартных приборов региональными ЦСМ и
сервисными центрами, имеющими соответствующую
лицензию, в соответствии с утвержденной «Методикой
поверки». Методика поверки входит в состав Руководства по
эксплуатации.

Первичная поверка производится при выпуске и после

ремонта.

Межповерочный интервал $ 4 года.

266

ТЭКОН19

 ОСНОВНЫЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЙ И РАСЧЕТОВ

Абсолютная погрешность измерений:

$ сопротивления ±0,2 Ом
$ силы тока ±0,02 мА
$ частоты ±0,2 Гц
$ количества импульсов ±1 имп.

Приведенная погрешность преобразования измеренных
значений сопротивления и силы тока в значения параметров
энергоносителя ±(0,0001…0,004)%

Относительная погрешность расчета количества тепловой
энергии и энергоносителя ±(0,0001…0,1)%

Относительная погрешность измерения времени ±0,01%

КОМПЛЕКТ ПОСТАВКИ

Таблица 11

Наименование

Обозначение

Количество

Примечание

Преобразователь расчетно$измерительный ТЭКОН$19

Т10.00.60

1

 Модель (исполнение)

в соответствии с табл.5

Комплект ЗИП

$

1

Диск с ПО и эксплуатационной документацией

Т10.06.152

1

ПО "Телепорт",

База данных, РЭ

Диск Системы визуального программирования "РОМБ"

Т10.06.210

1

Спецзаказ

Кабель интерфейса RS232

Т10.00.68

1

В зависимости от модели

Карты программирования

$

Спецзаказ

ПО «Ромб» приобретается по дополнительному заказу (см. «Опросный лист для заказа преобразователя ТЭКОН$19 или

системы преобразователей»).

Источник питания для ТЭКОН$19, дополнительное оборудование и модули расширения системы, электромонтажный шкаф

с DIN$рейкой приобретаются по дополнительному заказу (см. «Опросный лист для заказа преобразователя ТЭКОН$19 или системы
преобразователей»).

Конструктивное исполнение

Источники питания, в зависимости от типа и модели, выпускаются в корпусе Railtec, предназначенном для монтажа на рейке

DIN (cм.рис.6, 7)

Габаритные размеры $ 70x86x58 мм (см.рис.6, 7).
Масса источников питания не превышает 0,5 кг.

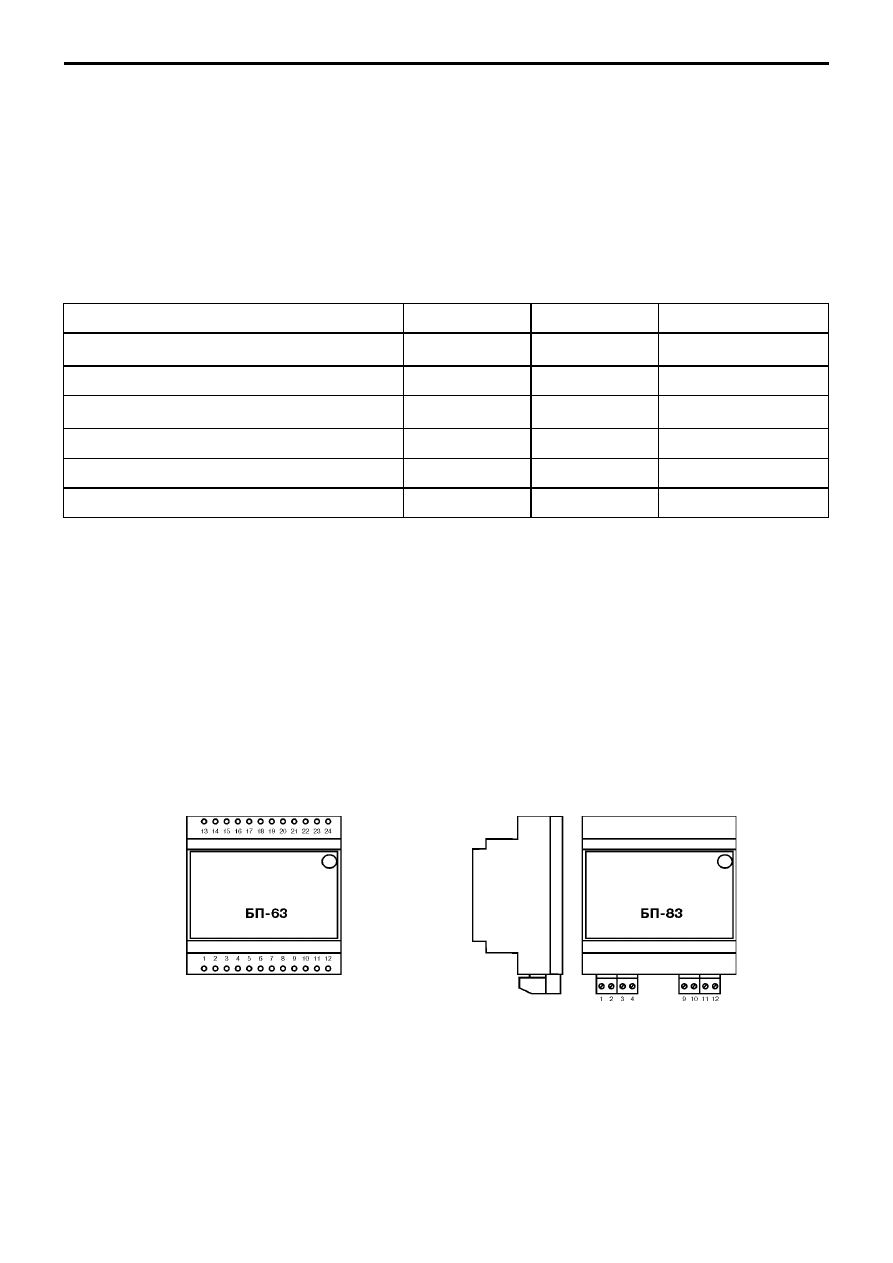

Рис.6. Внешний вид панели и нумерация клемм

источников питания БП63, БП6302, БРП81, МПД82.

Рис.7. Внешний вид и нумерация клемм источника

питания БПР83.

Монтаж электрических соединений

Подключение цепей первичного питания и нагрузок

производится к разъемным клеммам «под винт». Сечение
проводов выбирается по требуемому току нагрузки. Для блока
БПР$83 при максимальном токе нагрузки 2 А рекомендуется
применять медный провод сечением не менее 0,75 мм

2

.

Подключение первичного питания к блоку БПР$83 при

максимальном токе нагрузки 2 А (входной ток при этом равен
6,0 А), рекомендуется выполнять медными проводами сечением

не менее 1,5 мм

2

. Во избежание значительного падения

напряжения на входе блока, длина проводов должна быть
минимально возможной.

Заземление блоков питания БП$63, БРП$81, МПД$82

выполняется проводом сечением не менее 1,0 мм

2

  и

подключается непосредственно к контуру заземления здания.

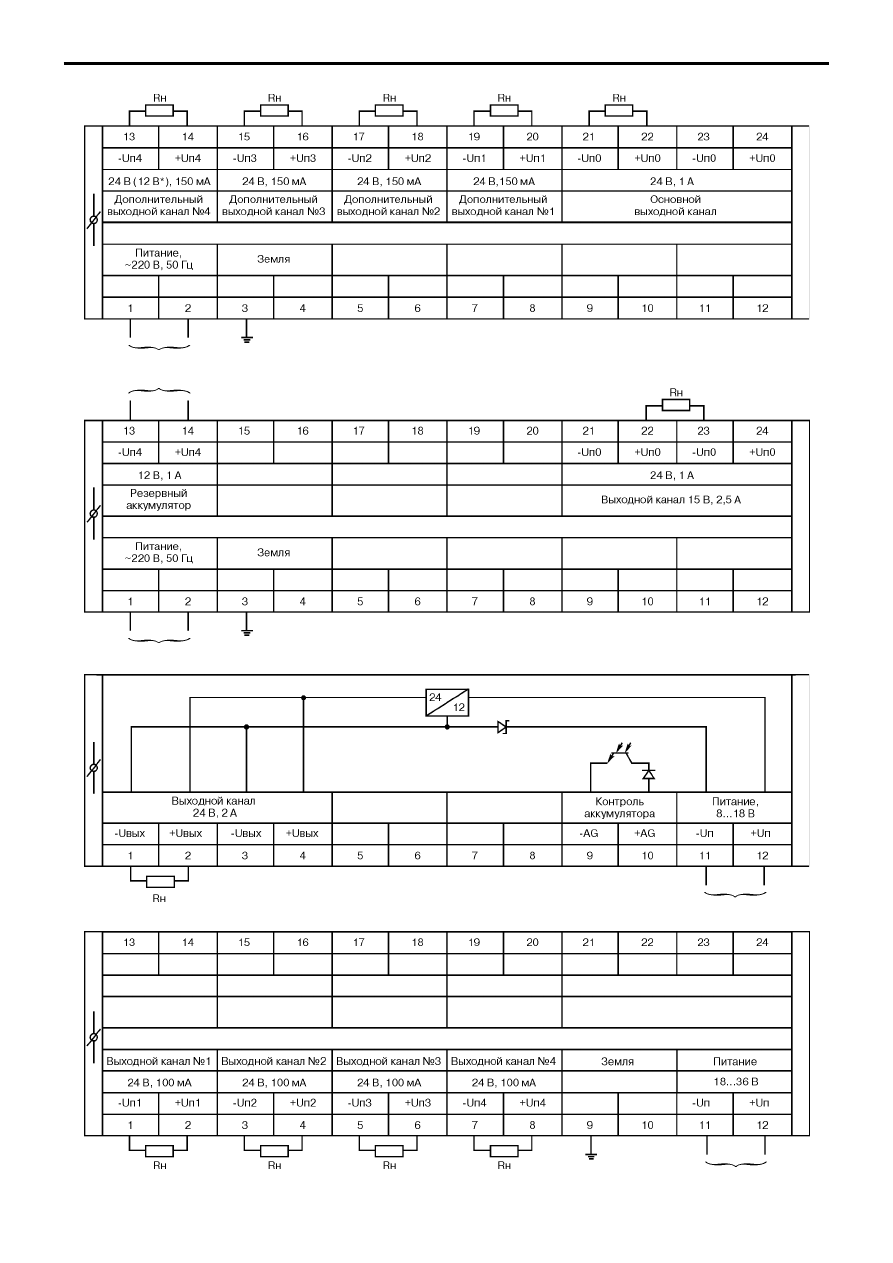

Схемы электрических подключений источников

питания см.рис.8$13.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ И МОДУЛИ РАСШИРЕНИЯ СИСТЕМЫ

Дополнительное оборудование и модули расширения системы приведены в табл.12$23.

ИМПУЛЬСНЫЕ ИСТОЧНИКИ СТАБИЛИЗИРОВАННОГО ПИТАНИЯ ДЛЯ МОНТАЖА НА РЕЙКЕ DIN

267

Тип/наи

меновани

Исполнение

(модель)

Первичное
питание, В

Колво

выходных

каналов

Характеристики

выходных каналов

Допускаемое

отклонение

выходного

напряжения от

номинального, В

Мах.амплит

пульсаций
выходного

напряжения

мВ

Мах. выходная

мощность, Вт

Функциональные

возможности

Подключаемые устройства

БП63
Блок
питания



~(220±22) В,

(50±1) Гц

5

Основной:

1 х (24 В, 1 А)

Дополнительные:

4 х (24 В, 150 мА)

Основной канал:

±0,2

Дополнительные

каналы: ±2,5 для

каждого канала

200 для

каждого

канала

30

 полная гальваническая
развязка всех каналов;
 стабилизация по
основному каналу*

Основной канал: ТЭКОН19
Дополнительные каналы:
первичные
преобразователи F, в т.ч
М300ПР, P, dP, T;
Модули питания МПД82

02*

*Дополнительные:

3 х (24 В, 150 мА);

1 х (12 В, 150 мА)

БРП81
Блок
резер
вного
питания



~(220±22) В,

(50±1) Гц

1

15 В, 1 А

±0,5

200

20

 гальваническая развязка
от основного питания;
 автоматическое
переключение на питание от
аккумулятора при
отключении сетевого
питания;
 постоянная подзарядка
аккумулятора при наличии
сетевого питания;
 стабилизация по
вторичному напряжению

БПР83;
Приборы и устройства
с питанием 12…14 В

Аккумулятор

12 В, 2,5 А

±2,5

30

МПД82
Модуль
питания
датчиков

1

18…36 В

4

4 х (24 В, 100 мА)

±2,5 для каждого

канала

200 для

каждого

канала

9,6

полная гальваническая
развязка каналов

Первичные
преобразователи F (в т.ч
М300ПР), P, dP, T

2

2

2 х (36 В, 100 мА)

7,2

БПР83
Блок
питания
реле



8…18 В,

нестабилизиро

ванное (в т.ч

автомобильный

аккумулятор)

1

24 В, 2 А

300

48, КПД:

85% при токе нагр.

0,5 А;

90% при токе нагр.

2 А

 отсутствует
гальваническая развязка
выходного напряжения от
входного (общий минус);
 схема "плавного пуска";
 контроль заряда
аккумулятора с
сигнализацией разряда
(3 состояния);
 светодиодная индикация
наличия входного и
выходного напряжения;
 защита от переполюсовки
по входу

ТЭКОН19, МПД82;
Первичные
преобразователи (без
гальванической развязки).
Реле схем сигнализации и
управления

** В связи с тем, что стабилизация выходных напряжений осуществляется по основному каналу,  для обеспечения работоспособности  дополнительных каналов блока питания

БП63, необходимо наличие нагрузки на основном канале.

ИМПУЛЬСНЫЕ ИСТОЧНИКИ СТАБИЛИЗИРОВАННОГО ПИТАНИЯ ДЛЯ МОНТАЖА НА РЕЙКЕ DIN

Таблица 12
