Метран. Расходомеры, преобразователи, счетчики - часть 65





ТЭКОН19

261

РЕГИСТРАЦИЯ И ХРАНЕНИЕ ИНФОРМАЦИИ

ТЭКОН$19 обеспечивает сохранение без искажения

информации о введенных константах, задачах и
характеристиках, размещенных в постоянной
репрограммируемой памяти с электрическим стиранием и
записью информации (ПЗУД, ПЗУП), в течение всего срока
службы. Число циклов перезаписи $ до 100000.

ТЭКОН$19 обеспечивает сохранение без искажения

информации обо всех измеренных, расчетных, накопленных и
архивных параметрах, размещенных в ХОЗУ, в течение 1000
часов с момента отключения питания.

Чтение и просмотр архивной информации могут

производиться как на дисплее преобразователя (см.раздел
«Отображаемая информация»), так и на ПК. Передача данных
на ПК осуществляется по интерфейсам CAN$BUS или RS232.

В автоматизированных системах коммерческого учета

энергоносителей, управления и контроля технологических
процессов, где по каким $ либо причинам не предусмотрен
вывод информации на ЭВМ диспетчерских пунктов, возможен
вывод на принтер с помощью внешнего адаптера принтера АП$
64 (см.раздел «Коммуникационное оборудование»).

При использовании преобразователя ТЭКОН$19 в

составе АСКУЭ на базе диспетчерского программного
комплекса «Искра» (см.раздел «Диспетчерский программный
комплекс «Искра»), имеется возможность создания архивов
любых параметров непосредственно на верхнем уровне (ПК
оператора). Принципы архивирования аналогичны. Имеется
возможность формирования отчетов по задаваемым
пользователем формам, ведомостей исправной и неисправной
работы, построения графиков любых параметров и т.д.

ВНЕШНИЕ ИНТЕРФЕЙСЫ

Основной канал обмена для записи и чтения данных

преобразователя ТЭКОН$19 всех исполнений  интерфейс в
международном стандарте CAN BUS, спецификация фирмы
BOSСH, версия 2.0В. По интерфейсу CAN BUS производится:
$ передача данных на ПК,
$ обмен данными между преобразователями ТЭКОН$19 в
рамках АСКУЭ;
$ обмен данными между преобразователями ТЭКОН$19 и
внешними устройствами управления, регулирования, и т.д. (см.
раздел «Дополнительное оборудование и модули расширения
системы»).

Интерфейс CAN BUS является высокоскоростным.

Скорость обмена: 20… 300 Кбод. Конфигурация интерфейса и
скорость обмена устанавливается при конфигурировании ПО.
Дальность передачи информации  до 300 м.

Преобразователь ТЭКОН$19 исполнения 1$10 имеет

также вспомогательный интерфейс RS232 для передачи данных
на ПК. Скорость обмена:1,2…28,8 Кбод, дальность передачи
информации  до 15 м.

Протокол обмена по RS232 соответствует стандарту

FT1.2 по ГОСТ Р МЭК 870$5$1$95.

Интерфейсы CAN BUS и RS232 работают

одновременно, независимо друг от друга.

ДИАГНОСТИКА

ТЭКОН$19 имеет развитую систему периодического

программного самоконтроля и диагностики и обеспечивает
ведение Системного журнала событий. К событиям,
фиксируемым в Журнале, относятся аппаратные и
программные «отказы» преобразователя, с фиксацией даты и
времени каждого события.

Фиксация состояния «отказов» преобразователя

производится базовым ПО. Фиксируются следующие события:

$ начальный запуск ПО, очистка внешней памяти (ХОЗУ),
проведение полного теста внешней памяти со стиранием
исходного содержимого;
$ включение и отключение питания (в т.ч, перезапуск по
аппаратно  программным причинам);
$ изменение количества текущих отказов;
$ ошибка очереди задач;
$ попытка несанкционированного доступа (запись параметра с
ограниченным уровнем доступа);
$ переход ПО в режим «Работа» или «Останов»;
$ смена версии ПО.

Кроме того, имеется возможность создания

дополнительного Архива событий пользователя, для фиксации
«внешних отказов». К «внешним отказам» могут относиться:
$ обрывы измерительных цепей первичных датчиков;
$ выход значений технологических параметров за границы
допустимых значений (уставок);
$ отсутствие ответов на запросы параметров из других
преобразователей по магистрали CAN BUS;
$ другие события, по требованию пользователя.

Алгоритм «Архив событий пользователя» загружается

из БД при конфигурировании ПО преобразователя. События,
фиксируемые в «Архиве событий пользователя», так же
назначаются при конфигурировании ПО преобразователя,
путем загрузки соответствующих алгоритмов из БД.

Системный журнал событий ТЭКОН$19 и Архив

событий пользователя построены по принципу кольцевого стека
и содержат информацию о 256 последних событиях.

Возможно формирование общего признака

«внешнего отказа» $ «Отказ алгоритмический» и включение его
в Системный журнал событий.

ТЭКОН$19 также позволяет производить учет времени

исправной/неисправной работы как каждого реализованного
на его базе узла учета, так и каждого измерительного канала.

ЭЛЕКТРОПИТАНИЕ

От внешнего источника постоянного тока (15…42) В,

амплитуда пульсаций  не более 5 В.

Потребляемая мощность  не более 5 Вт.
Рекомендуемый тип блока питания $ импульсный

источник питания БП$63 (техническая информация  см.раздел
«Дополнительное оборудование и модули расширения
системы»).

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

Преобразователи серии ТЭКОН$19  выполнены на

базе однокристалльного микроконтроллера.

Преобразователи изготавливаются в стандартных

корпусах Railtec 2$х типоразмеров: «70» или «105»,
предназначенных для монтажа на рейке DIN.  На лицевой панели
прибора, в зависимости от модели, могут располагаться 2
кнопки управления и 2$х строчный жидкокристаллический
дисплей.

Клеммы для подключения электрических цепей «под

винт» расположены в два ряда на верхней и нижней панелях
прибора. Нумерация клемм на преобразователе слева направо,
снизу вверх.

Подключение интерфейса RS232 производится через

4$х контактную розетку разъема USB$A, расположенную под
лицевой панелью прибора. Назначение контактов разъема см.
табл.9.

Габаритные размеры преобразователя не

превышают:

70х110х60 мм (типоразмер «70»);
105х110х60 мм (типоразмер «105»).
Внешний вид со стороны лицевой панели для

различных моделей преобразователя см.рис.1$3.

262

ТЭКОН19

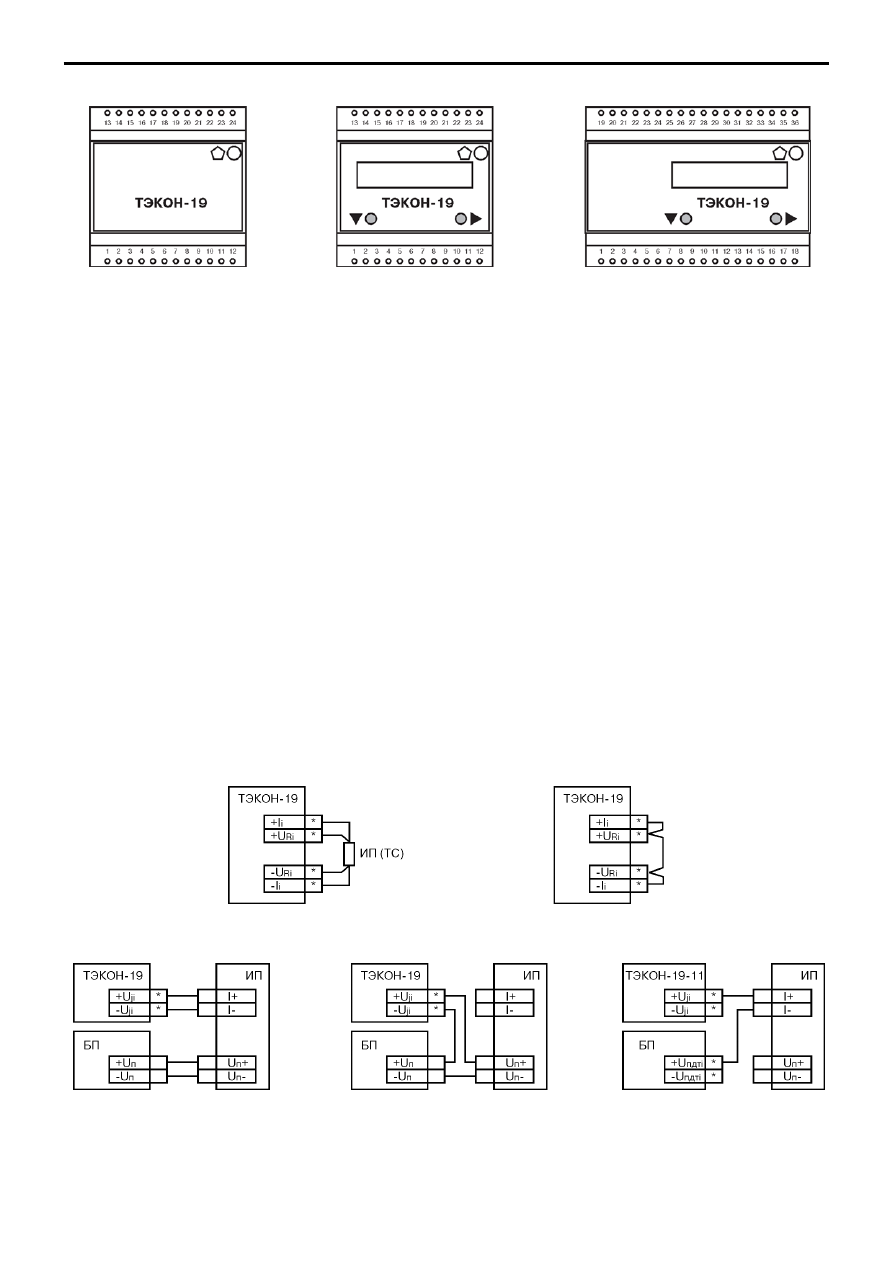

Рис.1. ТЭКОН1901,

07, 08, 09, 11, 12.

Типоразмер корпуса "70".

Рис.2. ТЭКОН1902,

03, 04, 05, 06.

Типоразмер корпуса "70".

Рис.3. ТЭКОН1906, 10.

Типоразмер корпуса "105".

МОНТАЖ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Подключение внешнего источника питания,

измерительных преобразователей, магистрали обмена и
выходов питания для гальванически изолированных цепей
осуществляется к разъемным клеммам под винт. Нумерация
клемм на преобразователе слева направо, снизу вверх.

Подключение термопреобразователей сопротивле$

ния ТСП, ТСМ должно производиться только по 4$х$проводной
схеме. Соединение цепи +Ix с цепью +Ux и цепи $Ix с цепью
$Ux, производится непосредственно в точке подключения
данных цепей к термопреобразователю сопротивления. На
свободных ИК сопротивления необходимо обязательно
соединить между собой соответствующие цепи +Ix и $Ix.

Подключение измерительных преобразователей (ИП)

расхода и счетчиков электроэнергии с числоимпульсными и
частотными выходами выполняется по 2$х проводной схеме.
Полярность подключения для разных типов ИП (см. табл.1)
определяется, исходя из того, что "+" обозначен ток,
вытекающий из ТЭКОН$19 ,  "$" обозначен втекающий ток. Для
ИП с герконовым выходом полярность соединения не играет
роли. Выбор типа ИП осуществляется перемычками,
расположенными под соответствующими клеммами, группами
по 4 контакта на канал. Варианты установки перемычек
джамперов для различных типов выходного сигнала см.
рис.А$Г. Подключение ИП с максимальной частотой следования
импульсов более 100$120 Гц рекомендуется выполнять
отдельным экранированным 2$х проводным кабелем для

каждого измерительного канала. Цепи питания ИП выполняются
отдельно от сигнальных цепей. Допускается выполнять
подключение 4$х$проводным кабелем, объединяя сигнальные
цепи и цепи питания. Длина линий связи не должна превышать
100 м.

Подключение ИП с максимальной частотой

следования импульсов менее 100$120 Гц допускается
выполнять многожильным экранированным кабелем,
объединяя сигнальные цепи с цепями питания. Длина линий
связи не должна превышать 300 м.

Подключение интерфейса RS232 производится

кабелем Т10.00.68, входящим в комплект поставки
преобразователя, через 4$х$контактную розетку разъема USB$
A, расположенную под лицевой панелью прибора.

Подключение к магистрали обмена информацией CAN

BUS осуществляется соединением клемм CAN L и CAN H с
одноименными шинами магистрали. На приборах, находящихся
на концах магистрали, установить перемычку «TERM»,
расположенную под клеммами CAN L и CAN H.

Подключение цепей к клеммам «под винт»

рекомендуется выполнять кабелем типа МКЭШ ГОСТ10348$80
или аналогичным, с необходимым числом жил, сечением
0,35…0,75 мм

2

.

Подключение ИП с различными типами выходных

сигналов производить в соответствии с рис.4а, 4б; 5а, 5б, 5в и
табл.8.

СХЕМЫ ВНЕШНИХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ПРЕОБРАЗОВАТЕЛЯ

Рис.4а. Схема подключения

ИП температуры типа ТСП, ТСМ.

Рис.4б. Схема подключения ИП температуры.

Неиспользуемый канал.

5а. 4хпроводная.

5б. 2хпроводная.

5в. 2хпроводная

для модели ТЭКОН1911.

Рис.5. Схемы подключения ИП с токовым выходным сигналом.

Условные обозначения:

БП $ источник питания постоянного тока;

ИП $ измерительный преобразователь;

i $ номер канала;

* $ номер клемм в соответствии с табл.7.

ТЭКОН19

263

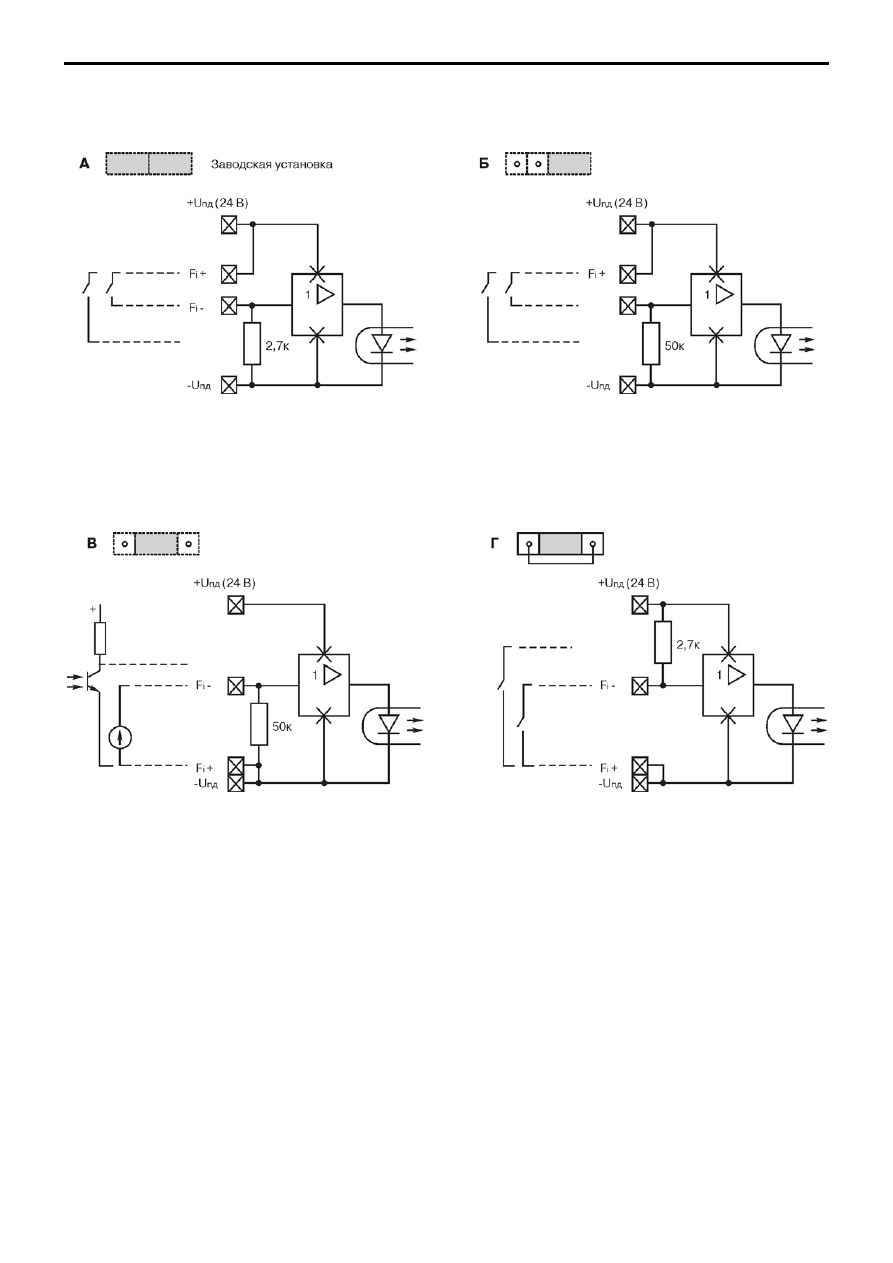

Варианты установки перемычек  джамперов при подключении ИП

с числоимпульсным или частотным выходным сигналом.

Тип выхода ИП:

* пассивный контакт (общий +)

Особенности:

1. Ток через контакт до 10 мА.
2. Контакт замкнут = состояние "1".

Тип выхода ИП:

* слаботочный пассивный контакт (общий +)

Особенности:

1. Ток через контакт не более 0,5 мА.
2. Контакт замкнут = состояние "1".

Тип выхода ИП:

* активный сигнал (общий $)

Особенности:

1. Входное сопротивление 50 кОм.
2. Диапазон входного напряжения $24...24 В.
3. На входе напряжение 5...24 В $ состояние "1";
на входе напряжение $24...3 В $ состояние "0".

Тип выхода ИП:

* пассивный контакт (общий $)

Особенности:

1. Ток через контакт до 10 мА.
2. Контакт замкнут $ состояние "0".
3. Установка перемычки производится с помощью
4$х$контактной розетки из комплекта ЗиП.

Рис.АГ.

264

ТЭКОН19

Назначение клемм и наименование сигналов в зависимости от исполнения преобразователя

Таблица 8

Наименование сигналов

Обозначение

Исполнение преобразователя

01

02

03

04

05

06

07

08

09

10

11

12

13

Внешний источник питания =12…42 В

+Uп

12

12

12

12

12

18

12

12

12

18

12

12

12

$Uп

11

11

11

11

11

17

11

11

11

17

11

11

11

Источник питания

+Uпдт 0

16

ИК тока N0

$Uпдт 0

15

Источник питания

+Uпдт 1

20

ИК тока N1

$Uпдт 1

19

Источник питания

+Uпдт 2

24

ИК тока N2

$Uпдт 2

23

Источник питания

+Uпдт 3

4

ИК тока N3

$Uпдт 3

3

Магистраль CAN$BUS

Can H

10

10

10

10

10

16

10

10

10

16

8

10

10

Can L

9

9

9

9

9

15

9

9

9

15

7

9

9

Токовая цепь ИК cопротивления N0

+J0

8

8

8

8

8

8

8

36

24

$J0

5

5

5

5

5

5

5

33

21

Токовая цепь ИК cопротивления N1

+J1

4

4

4

4

4

32

20

$J1

1

1

1

1

1

29

17

Токовая цепь ИК cопротивления N2

+J2

16

26

16

28

16

$J2

13

23

13

25

13

Токовая цепь ИК cопротивления N3

+J3

22

24

8

$J3

19

21

5

Токовая цепь ИК cопротивления N4

+J4

4

$J4

1

Измерительная цепь ИК
cопротивления N0

+UR0

7

7

7

7

7

7

7

35

23

$UR0

6

6

6

6

6

6

6

34

22

Измерительная цепь ИК
cопротивления N1

+UR1

3

3

3

3

3

31

19

$UR1

2

2

2

2

2

30

18

Измерительная цепь ИК
cопротивления N2

+UR2

15

25

15

27

15

$UR2

14

24

14

26

14

Измерительная цепь ИК
cопротивления N3

+UR3

21

23

6

$UR3

20

22

7

Измерительная цепь ИК
cопротивления N4

+UR4

2

$UR4

3

Измерительная цепь ИК тока N0

+UJ0

14

$UJ0

13

Измерительная цепь ИК тока N1

+UJ1

4

4

18

$UJ1

3

3

17

Измерительная цепь ИК тока N2

+UJ2

2

2

16

16

22

$UJ2

1

1

15

15

21

Измерительная цепь ИК тока N3

+UJ3

14

14

14

14

2

$UJ3

13

13

13

13

1

Измерительная цепь ИК тока N4

+UJ4

14

$UJ4

13

Измерительная цепь ИК тока N5

+UJ5

12

$UJ5

11

Измерительная цепь ИК тока N6

+UJ6

10

$UJ6

9















содержание   ..  63  64  65  66   ..
