Метран. Расходомеры, преобразователи, счетчики - часть 49





197

Rosemount 3095MV

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

z

z

z

z

z Защита
Перемычка защиты датчика, установленная на электронной
плате, во включенном положении предотвращает изменение
конфигурационных данных датчика. В программе Engineering
Assistant предусматриваются два уровня защиты паролями.

z

z

z

z

z Электрические соединения
1/2$14NPT, M20х1,5 (CM 20), PG$13,5. Для кода варианта А
соединители для интерфейса HART подключаются к клеммной
колодке.

z

z

z

z

z Вход ТСП
Платиновый ТСП на 100 Ом согласно IEC$751, Класс В.

z

z

z

z

z Детали, не контактирующие с рабочей средой

Корпус электроники

Алюминиевый сплав с низким содержанием меди. NEMA 4X,
корпус CSA  типа 4X, IP65, IP66, IP68.

Болты

Углеродистая сталь с покрытием по ASTM A449,  Разряд 5 или
аустенитная нержавеющая сталь 316.

Заполняющая жидкость

Силиконовое масло или галоуглеродное инертное масло.
(Инертный заполнитель применяется только для модулей
сенсоров избыточного давления).

Покрытие корпуса (только алюминиевый корпус)

Полиуретановое.

Уплотнительные кольца

Buna$N

ВЫХОДНЫЕ СИГНАЛЫ

z Унифицированный токовый 4$20 мА соответствует одному
из параметров: перепаду давлений, абсолютному или
избыточному давлению, температуре процесса или расходу.
При использовании датчика 3095 MV совместно с  конвертером
Rosemount 333 HART Tri$Loop добавляется еще 3 токовых
сигнала 4$20 мА, т.е. можно передавать еще 3 параметра
техпроцесса.

z Цифровой сигнал на базе HART$протокола  накладывается
на токовый сигнал и воспринимается любым устройством,
поддерживающим протокол HART. По HART$протоколу можно
передавать накопленный расход (количество вещества).

СИГНАЛИЗАЦИЯ АВАРИЙНОГО РЕЖИМА

Если программа самодиагностики обнаружит

неисправность датчика, аналоговый сигнал устанавливается
либо ниже 3,75 мА, либо выше 22 мА для оповещения
пользователя. Выбор высокого или низкого уровня выходного
сигнала аварийного режима производится пользователем
путем установки перемычки.

ВРЕМЯ ВКЛЮЧЕНИЯ

Цифровые и аналоговые сигналы измеряемых

параметров выходят на заданный уровень после включения
питания в течение 7$10 с, цифровые и аналоговые сигналы
расхода $ после 10$14 с.

ВРЕМЯ ДЕМПФИРОВАНИЯ

Пользователь может установить время отклика на

входной ступенчатый сигнал в пределах от 0 до 29 с  для одной
постоянной времени. Это время добавляется к времени отклика
сенсора 0,2 с.

ЭЛЕКТРОПИТАНИЕ

Внешний источник питания постоянного тока

напряжением 11...55 В.

ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЕ

Датчики 3095MV выполняются с видом

взрывозащиты:
$ "искробезопасная электрическая цепь", маркировка
взрывозащиты 0ExiallСТ5, Т4;
$ "взрывонепроницаемая оболочка", маркировка
взрывозащиты  1ExdllСТ6, Т5.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температура окружающей среды:

$20...80°С $ с ЖКИ;
$40...85°С $ без ЖКИ (стандартное исполнение электроники);
$51...85°С $ без ЖКИ (спец. исполнение электроники).

Относительная влажность $ до 100% при температуре

35°С без конденсации влаги.

ОБЩИЕ ДАННЫЕ

Габаритные размеры, мм, не более 163х96х212.
Масса, кг, не более 2,7.

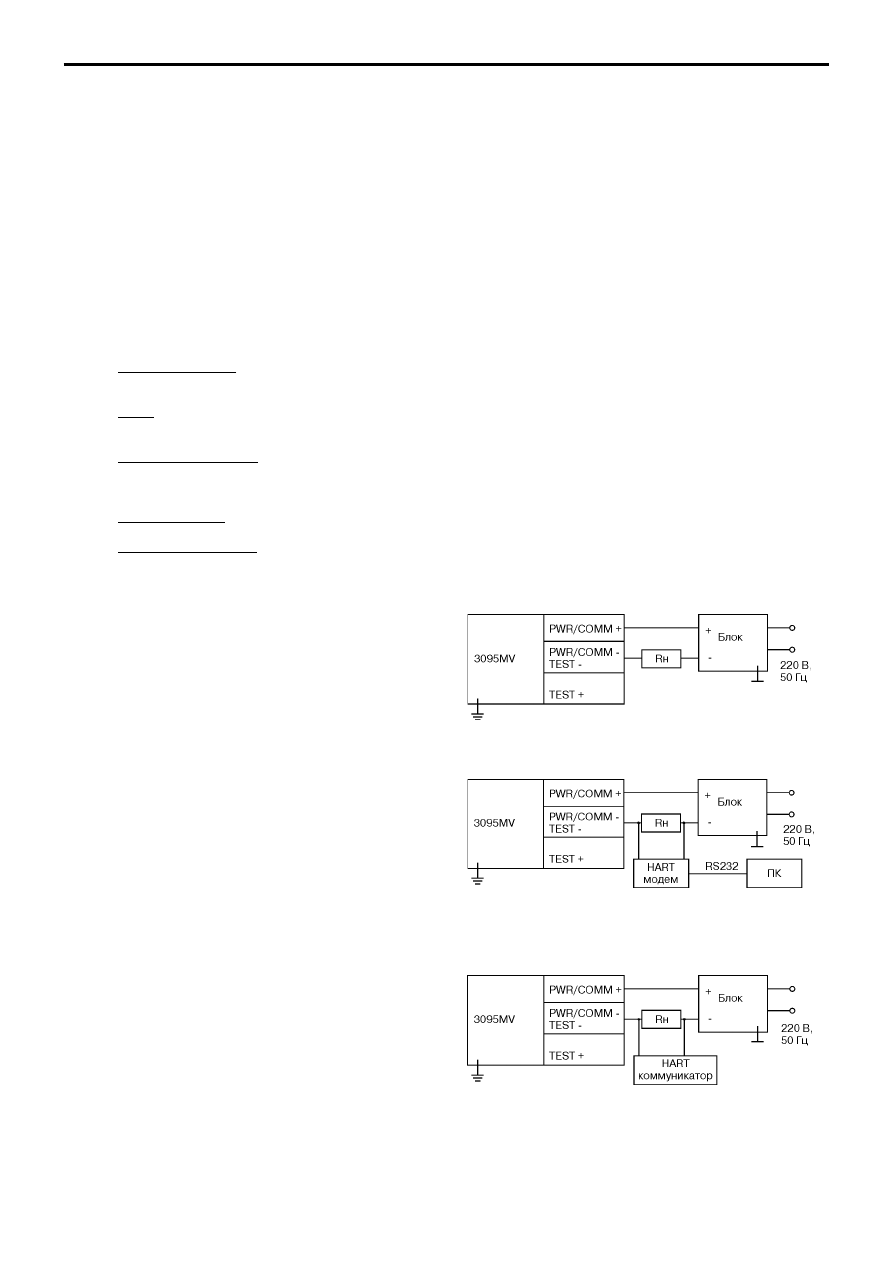

CХЕМЫ ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Рис.6. Схема подключения к источнику питания.

Rн $ сопротивление нагрузки.

Рис.7. Схема подключения к персональному

компьютеру.

Рис.8. Схема подключения

к HARTкоммуникатору.

Для обеспечения передачи данных по HART$протоколу

минимальное сопротивление контура должно быть не менее
250 Ом.

198

Rosemount 3095MV

НАДЕЖНОСТЬ

Средний срок службы расходомера $ 10 лет.
Средняя наработка на отказ $ 150 000 ч.

ПОВЕРКА

Межповерочный интервал $ 4 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение

12 месяцев с даты ввода приборов в эксплуатацию, но не более
18 месяцев со дня отгрузки.

КОМПЛЕКТ ПОСТАВКИ

$ датчик 3095MV;
$ методика поверки;
$ руководство по эксплуатации;
$ конфигурационное программное обеспечение с HART$
модемом (по заказу);
$ НАRT$коммуникатор (по заказу).

ПОРЯДОК ОФОРМЛЕНИЯ ЗАКАЗА

Для оформления заказа на поставку датчика

Rosemount 3095MV необходимо заполнить и выслать
Поставщику опросный лист установленной формы (cм.далее).

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

z

Программное обеспечение "Помощник инженера" (EA)

является программным пакетом для ПК, который позволяет
проводить конфигурирование датчика, его обслуживание и
диагностику. Пакет программного обеспечения "Помощник
инженера" под Windows может поставляться как с HART$
модемом и соединительным кабелем, так и без них.
Аналогичными функциями обладает переносной коммуникатор
375.

z

 Дополнительные встроенные вентильные блоки модели 305.

Датчик модели 3095MV может поставляться  в сборке со
встроенным вентильным блоком модели 305 после
соответствующей калибровки и проверки на    герметичность,
выполненной на заводе.

z

Датчик модели 3095MV имеет возможность выхода по

интерфейсу RS485  на компьютер или контроллер, принтер
(распечатка для коммерческого учета) с помощью
конфигурационного программного обеспечения "Помощник
инженера" (EA) и HART$модема. Включает в себя широкую
базу данных физических свойств для более чем 100 сред,
позволяющую проводить динамические вычисления плотности
и сжимаемости, вязкости и связанных с ними данных.

199

Rosemount 3095MV

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

Модель

 Наименование изделия

3095MV

 Mногопараметрический датчик

Код

 Выходной сигнал

А

 4$20 мА с цифровым сигналом на базе протокола HART

V

 Протокол Foundation fieldbus

Код

 Диапазоны перепада давлений

1(1)

2
3

 от 0$0,5 до 0$25 дюймов вод.ст. (от 0$0,125 до 0$6,22 кПа)
 от 0$2,5 до 0$250 дюймов вод.ст. (от 0$0,62 до 0$62,2 кПа)
 от 0$10 до 0$1000 дюймов вод.ст. (от 0$2,48 до 0$248 кПа)

Код

 Диапазоны статического давления

3
4

С
D

 от 0$8 до 0$800 psia (от 0$55,16 до 0$5515,8 кПа)
 от 0$36,26 до 0$3626 psia (от 0$250 до 0$25000 кПа)
 от 0$8 до 0$800 psig (от 0$55,16 до 0$5515,8 кПа)
 от 0$36,26 до 0$3626 psig (от 0$250 до 0$25000 кПа)

Код

 Материал разделительной мембраны

Заполняющая жидкость

А

В(2)

J(3)

К(2),(3)

 Нержавеющая сталь 316L
 Hastelloy C$276
 Нержавеющая сталь 316L
 Hastelloy C$276

Силиконовая
Силиконовая
Инертная
Инертная

Код

 Тип фланца

 Материал

А

В
С

F(4)

J

0

 Coplanar
 Coplanar
 Coplanar
 Coplanar
 Традиционный фланец DIN, переходник/болтовое
 крепление вентиля 10 мм (нержавеющая сталь)
 Нет (требуется для варианта с кодом S3 или S5)

Углеродистая сталь
Нержавеющая сталь
Hastelloy C
Нержавеющая сталь без вентиляционного соединения
Нержавеющая сталь, болтовое соединение 7/16$20

Код

 Материал дренажного/вентиляционного клапана

А

С(2)

0

 Нержавеющая сталь
 Hastelloy C
 Нет (требуется для варианта с кодом S3 или S5)

Код

 Уплотнительное кольцо

1

 Тетрафторэтилен (TFE) со стекловолокном (тефлон)

Код

 Вход термометра сопротивления (ТСП заказываются отдельно)

0
1
2
7
3
4

5(5)

8
А

В
С

D(5)

 Фиксированная температура процесса (нет кабеля)
 Вход ТСП с экранированным кабелем длиной 3,66 м (предполагается использование кабелепровода)
 Вход ТСП с экранированным кабелем длиной 7,32 м (предполагается использование  кабелепровода)
 Вход ТСП с экранированным кабелем длиной 22,86 м (предполагается использование  кабелепровода)
 Вход ТСП с армированным экранированным кабелем длиной 3,66 м
 Вход ТСП с армированным экранированным кабелем длиной 7,32 м
 Вход ТСП с армированным экранированным кабелем длиной 53 см
 Вход ТСП с армированным экранированным кабелем длиной 22,86 м
 Вход ТСП с пожаробезопасным кабелем AТЕХ длиной 3,66 м
 Вход ТСП с пожаробезопасным кабелем AТЕХ длиной 7,32 м
 Вход ТСП с пожаробезопасным кабелем AТЕХ длиной 22,86 м
 Вход ТСП с пожаробезопасным кабелем AТЕХ длиной 53 см (обычно поставляется, если не требуется код
 сертификации Н)

Код

 Материал корпуса датчика

 Размер соединения для кабелепровода

А

В
С

J

K

L

 Алюминий с полиуретановым покрытием
 Алюминий с полиуретановым покрытием
 Алюминий с полиуретановым покрытием
 Нержавеющая сталь
 Нержавеющая сталь
 Нержавеющая сталь

1/2"$14 NPT
M20x1,5(CM 20)
PG 13.5
1/2"$14 NPT
M20x1,5(CM 20)
PG 13.5

Код

 Клеммник

А

В

 Стандартный
 С встроенной защитой от переходных процессов

Код

 Индикатор

0
1

 Отсутствует
 Жидкокристаллический индикатор

Код

Кронштейн

0
1
2
3
4
5
6
7
8
9

 Отсутствует
 Кронштейн для фланца Coplanar из нерж.ст. для крепления на 2"$трубе или панели, болты из нерж.ст.
 Кронштейн для традиционных фланцев для крепления на 2"$трубе, болты из углерод.ст.
 Кронштейн для традиционных фланцев для крепления на панели, болты из углерод.ст.
 Плоский кронштейн для традиционных фланцев для крепления на 2"$трубе, болты из углерод.ст.
 Кронштейн для традиционных фланцев для крепления на 2"$трубе, серии 300, болты из нерж.ст.
 Кронштейн для традиционных фланцев для крепления на панели, серии 300, болты из нерж.ст.
 Плоский кронштейн для традиционных фланцев для крепления на 2"$трубе, серии 300, болты из нерж.ст.
 Кронштейн для традиционных фланцев из нерж.ст. для крепления на 2"$трубе, серии 300, болты из нерж.ст.
 Плоский кронштейн для традиционных фланцев из нерж.ст. для крепления на 2"$трубе, серии 300, болты из
 нерж.ст.

200

Rosemount 3095MV

Код

Болты

0
1

N

Болты из углеродистой стали
Болты из аустенитной нержавеющей стали 316
Нет (требуется для варианта с кодом S3 или S5)

Код

Взрывозащищенное исполнение

0
F

H

Отсутствует
Вид взрывозащиты "искробезопасная электрическая цепь". Маркировка 0ExiaIICT5 (Т4)
Вид взрывозащиты "взрывонепроницаемая облочка". Маркировка 1ExdIICT6 (Т5)

Код

Инженерное решение по измерениям

B

V

Массовый расход или измеряемая переменная процесса (перепад давлений, давление и температура) с
потоколом HART или Foundation fieldbus
Измерение переменной процесса с протоколом Foundation fieldbus

Код

ВАРИАНТЫ

Эксплуатационный класс

U3 (8)

Ultra for Flow: ±0,05% показаний перепада давлений, с перенастройкой диапазона до 100:1,
10$летняя стабильность, гарантия на 12 лет

Функциональность управления PlantWeb

A01

Набор функциональных блоков: ПИД, арифметический, характеризация сигнала, интегратор и т.д.;
требуется Foundation fleldbus

Конфигурация заказчика

C2 (7)

Конфигурация заказчика (требуется заполнить лист конфигурационных данных 00806$0100$4716)

Фланцевый переходник

DF (8)

Фланцевые переходники $ тип переходника определяется выбранным материалом фланца: углеродистая сталь с
покрытием, нержавеющая сталь, Haste/toy С

Интегральный вентильный блок

S5

Сборка с интегральным вентильным блоком Rosemount 305
(требуется указать номер интегрального вентильного блока $ см. 00813$0100$4733)

S6

 Сборка со сцепными устройствами Rosemount 309
 (требуется указать тип традиционного фланца, варианты J, К или L)

Очистка

P2

Очистка датчика для специального применения

Сертификат соответствия материалов

Q8 (9)

Сертификат проверки материалов согласно EN 10204 3.1 В

Лист калибровочных данных

Q4

Сертификат проверки калибровочных данных

Гидростатическое испытание

P1

Гидростатическое испытание

Первичные элементы

S3

Сборка   с  компактной   измерительной  диафрагмой   Rosemount  405
(требуется   указать  номер   интегрального вентильного блока $ см. 00813$0100$4810)

S4 (10)

Сборка с усредняющими трубками Пито Annubar или встроенными диафрагмами Rosemount 1195 (требуется
указание номера модели диафрагмы $ см. 00813$0100$4809, 00813$0100$4760 или 00813$0100$4686)

Сертификат обработки поверхности

Q16

Сертификат обработки поверхности

Пример записи при заказе:  3095MV  A  2  3  A  A  A  1  3  A  B  0 1  1  0  B

(1)

Только для датчиков с кодами модуля сенсора 3 или С, кодом А $ нержавеющая сталь 3161$/силиконовый заполнитель, для

варианта с разделительной мембраной/жидким наполнителем.

(2)

Материалы конструкции соответствуют рекомендациям документа MR 0175/ISO 15156 ассоциации специалистов по борьбе с

коррозией NACE. На некоторые материалы распространяются экологические ограничения. Подробности см. в последней версии
стандарта. Выбранные материалы также соответствуют рекомендациям NACE MR0103 по борьбе с коррозией.

(3)

Только для датчиков с кодами модулей сенсора избыточного давления С или D.

(4)

Следует указать 0 для кода материала дренажного/выпускного вентиля (отсутствует)

(5)

Для использования с первичным элементом Annubar со встроенными ТДС.

(6)

Ultra for Flow применяется только для вариантов с протоколом HART, диапазонами перепада давления 2иЗ,с разделительной

мембраной из нержавеющей стали и силиконовым заполнителем.

(7)

Не применяется с кодом варианта V.

(8)

Не применяется для сборок с интегральной диафрагмой Rosemount 1195, код варианта S4.

(9)

Этот вариант применяется для материалов корпуса модуля сенсора, Coplanar и переходников фланцев Coplanar.

(10)

При использовании первичных элементов максимальное рабочее давление должно быть меньше обоих предельно допустимых

значений (датчика и первичного элемента).$ три переменные процесса цифровым образом подстраиваются к указанным верхним
и нижним значениям диапазона;
$ для EMS с кодом В установлен следующий порядок переменных процесса: расход, перепад давлений, абсолютное давление,
температура процесса.















содержание   ..  47  48  49  50   ..
