Расходомеры на базе трубки Annubar Метран350

189

Схема трубопровода

Без струевыпрямителя

Со струевыпрямителем

В

в плоскости

рисунка

вне плоскости

рисунка

А'

C, C'

8Ду

$

10Ду

$

$

8Ду

$

4Ду

4Ду

11Ду

$

16Ду

$

$

8Ду

$

4Ду

4Ду

23Ду

$

28Ду

$

$

8Ду

$

4Ду

4Ду

12Ду

$

$

8Ду

$

4Ду

4Ду

18Ду

$

$

8Ду

$

4Ду

4Ду

30Ду

$

$

8Ду

$

4Ду

4Ду

Длины прямых участков трубопровода

При монтаже расходомера предъявляются требования к длине прямых участков до и после расходомера. Длина прямого

участка может быть значительно уменьшена при установке перед расходомером струевыпрямителей.

Таблица 9

Примечания
1. Для измерения газа и пара рекомендуемую длину прямых участков нужно умножить на 1,5.
2. Допускается монтаж на вертикальном, горизонтальном или наклонном трубопроводе при условии, что вся проточная часть

полностью заполнена измеряемой средой.

190

Расходомеры на базе трубки Annubar Метран350

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Габаритные и присоединительные размеры расходомера в зависимости от монтажа приведены на рис.7$12 и в табл.10, 11

(интегральный монтаж датчика давления) и на рис.13$16 (удаленный монтаж датчика).

Рис.8. FlangeLok.

Рис.9. Flanged с поддержкой

с обратной стороны.

Рис.7. PakLok.

* Расходомеры типа SFA, РNF не имеют датчика температуры.
** Размеры даны для интегрального монтажа расходомера. В случае удаленного монтажа необходимо вычесть из полученного

размера 220 мм $ для расходомеров типа SFA или 180 мм $ для МFA.

*** Размеры даны для интегрального монтажа расходомера в исходном положении (сенсор находится внутри монтажной

трубы расходомера. В случае удаленного монтажа необходимо вычесть из полученного размера 220 мм $ для расходомеров типа SFA
или 180 мм $ МFA.

Размер, не более, мм

Типоразмер сенсора Annubar (диаметр трубопровода, мм)

Тип 1 (50300)

Тип 2 (150900)

Тип 3 (3001800)

      L1**

410

460

530

      L2**

530

580

670

      L3**

490

500

560

      L4***

передача "винт$гайка"

2(D+h стенки)+1450

2(D+h стенки)+1640

2(D+h стенки)+1870

червячная передача

2(D+h стенки)+1590

2(D+h стенки)+1760

2(D+h стенки)+1970

      L5***

передача "винт$гайка"

2(D+h стенки)+1080

2(D+h стенки)+1230

$

червячная передача

2(D+h стенки)+1220

2(D+h стенки)+1340

$

Таблица 10

Рис.10. Фланцевая модель FloTap

с червячной передачей.

Рис.11. Резьбовая модель FloTap

с передачей "винтгайка".

Расходомеры на базе трубки Annubar Метран350

191

Рис.13. Монтаж на панели (стене) расходомеров

типа МNF, PNF, MFA.

Рис.14. Монтаж на панели (стене) расходомеров

типа SFA.

* Расходомеры типа РNF не имеют датчика температуры.

Рис.12. Расходомеры, встроенные в калиброванную секцию трубы.

D, мм

L2/2, мм

L2, мм

Н, мм

12,7

120,7

241,3

340,4

19,1

148,1

292,1

25,4

184,2

368,3

31,8

222,3

444,5

38,1

260,35

520,7

50,4

323,85

647,7

Таблица 11

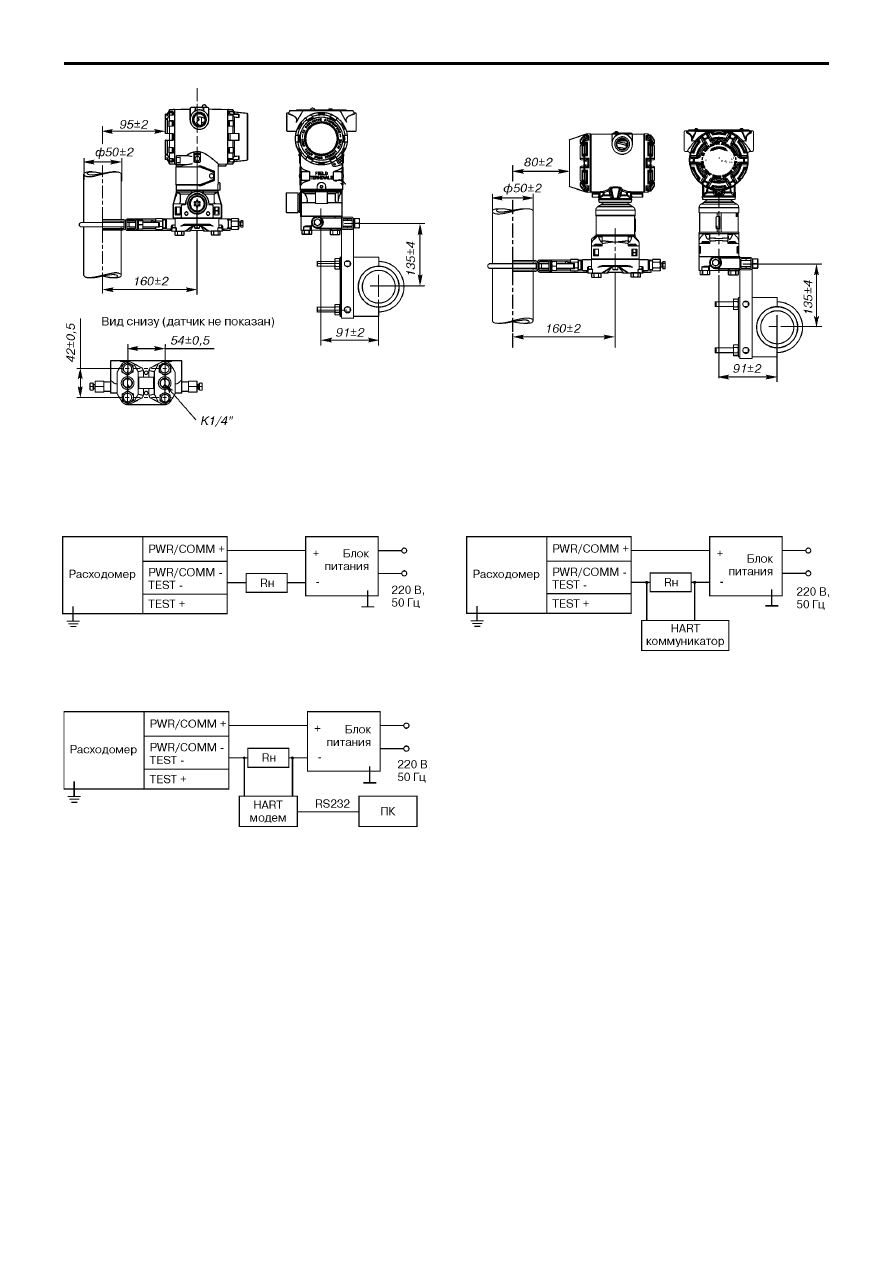

УДАЛЕННЫЙ МОНТАЖ ДАТЧИКА

192

Расходомеры на базе трубки Annubar Метран350

Рис.16. Монтаж на вертикальной или горизонтальной

трубе датчиков 3051S расходомеров типа SFA.

Рис.15. Монтаж на вертикальной или горизонтальной

трубе датчиков 3095MV и 3051С

расходомеров типа МNF, PNF, MFA.

СХЕМЫ ВНЕШНИХ  ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

НАДЕЖНОСТЬ

Средний срок службы расходомера $ 10 лет.
Средняя наработка на отказ $ 150 000 ч.

ПОВЕРКА

Межповерочный интервал $ 2 года.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации $ в течение

12 месяцев с даты ввода приборов в эксплуатацию, но не более
18 месяцев со дня отгрузки.

КОМПЛЕКТ ПОСТАВКИ

$ расходомер с комплектом монтажных частей;
$ паспорт;
$ методика поверки;
$ руководство по эксплуатации;
$ конфигурационное программное обеспечение с HART$
модемом (по заказу);
$ НАRT$коммуникатор (по заказу).

ПОРЯДОК ОФОРМЛЕНИЯ ЗАКАЗА

Для оформления заказа на поставку расходомера

необходимо заполнить и выслать Поставщику опросный лист.

Код модели расходомера рассчитывается  в

специальной программе Поставщиком по данным опросного
листа.

Форма опросного листа приведена далее.

Рис.19. Схема подключения

к HARTкоммуникатору.

Значение сопротивления нагрузки определяется

уравнением:

R

н

 = К

1

 (К

2

Uпит $ 11), где

Uпит $ напряжение питания, В (от 10,5 до 55 В в зависимости от
модели);
К

1

 = 41,5, 1/A; К

2

 = 1, 05 $ для расходомеров

Метран$350$SFA, Метран$350$РNF с датчиком 3051С;
К

1

 = 45,5, 1/A; К

2

 = 1 $ для расходомеров

Метран$350$МFA, Метран$350$МNF.

Коммуникация по протоколу$HART требует, чтобы

значение Rн находилось в диапазоне от 250 до
1100 Ом включительно.

Рис.18. Схема подключения к персональному

компьютеру.

Рис.17. Схема подключения к источнику питания.

Rн $ сопротивление нагрузки.
